3M CONSTRUCTION and HOME IMPROVEMENT MARKETS DIVISION WTCAF Electronic Hearing Protector User Manual

3M CONSTRUCTION & HOME IMPROVEMENT MARKETS DIVISION Electronic Hearing Protector Users Manual

Users Manual

1WORKTUNESTMCONNECT + AM/FM HEARING PROTECTOR
2

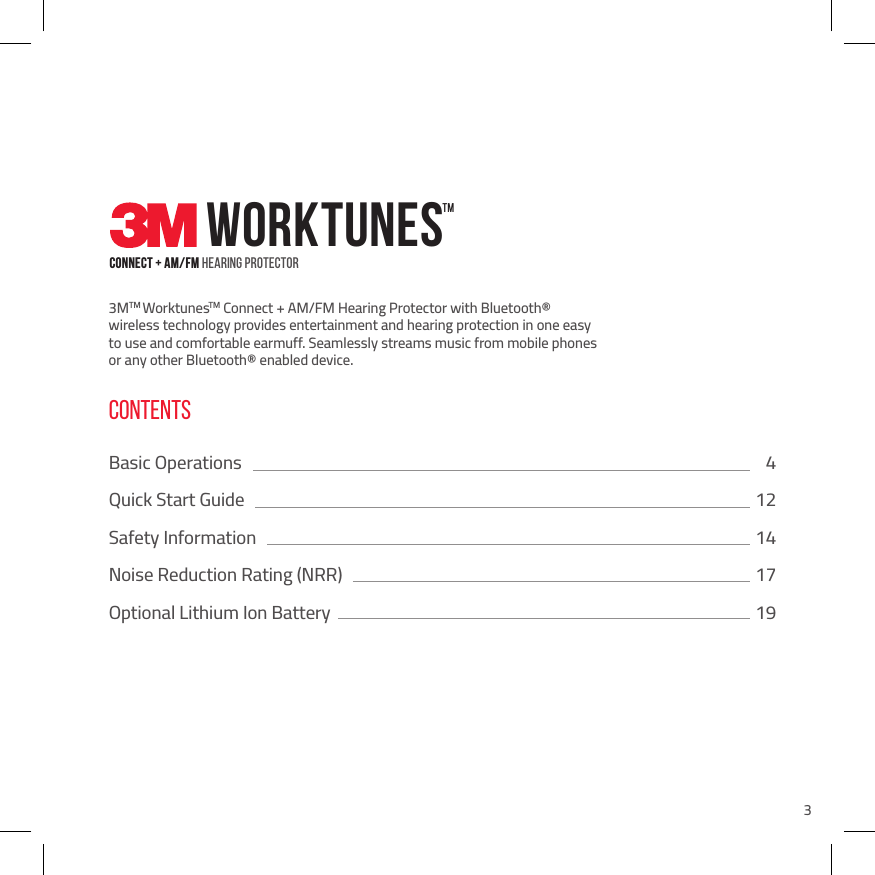

33MTM WorktunesTM Connect + AM/FM Hearing Protector with Bluetooth® wireless technology provides entertainment and hearing protection in one easy to use and comfortable earmuff. Seamlessly streams music from mobile phones or any other Bluetooth® enabled device.CONTENTSBasic Operations  4Quick Start Guide  12Safety Information  14Noise Reduction Rating (NRR)   17Optional Lithium Ion Battery  19WORKTUNESTMCONNECT + AM/FM HEARING PROTECTOR

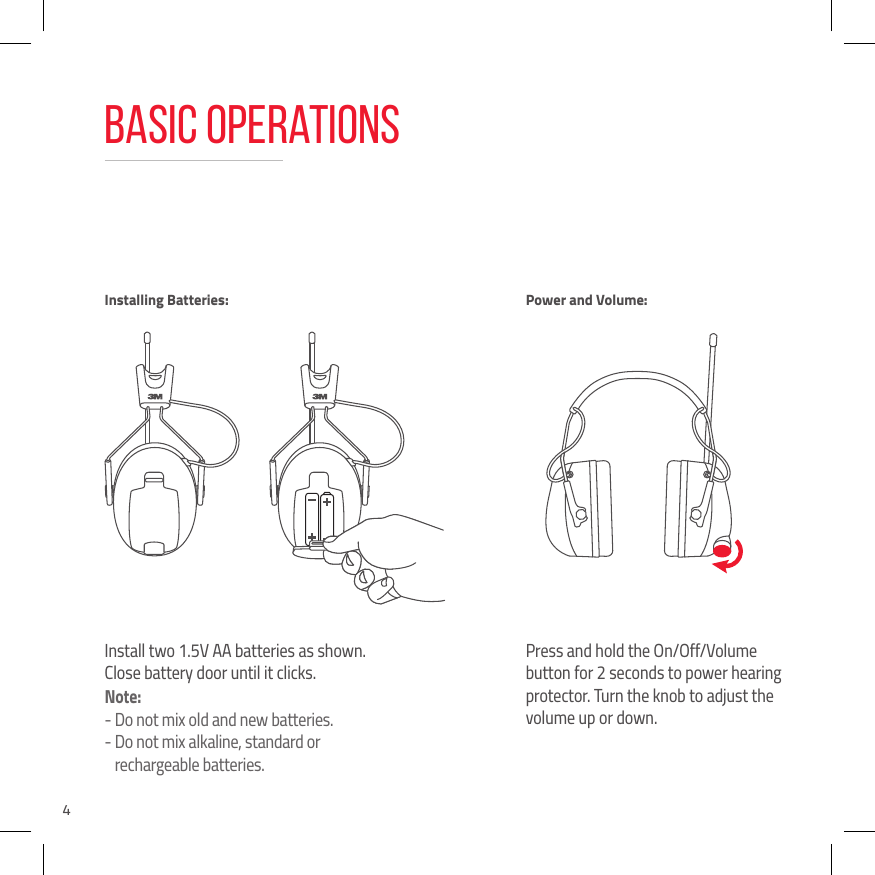

4Basic OperationsInstall two 1.5V AA batteries as shown. Close battery door until it clicks.Note: -  Do not mix old and new batteries.-  Do not mix alkaline, standard or rechargeable batteries.Press and hold the On/Off/Volume button for 2 seconds to power hearing protector. Turn the knob to adjust the volume up or down.Installing Batteries: Power and Volume:

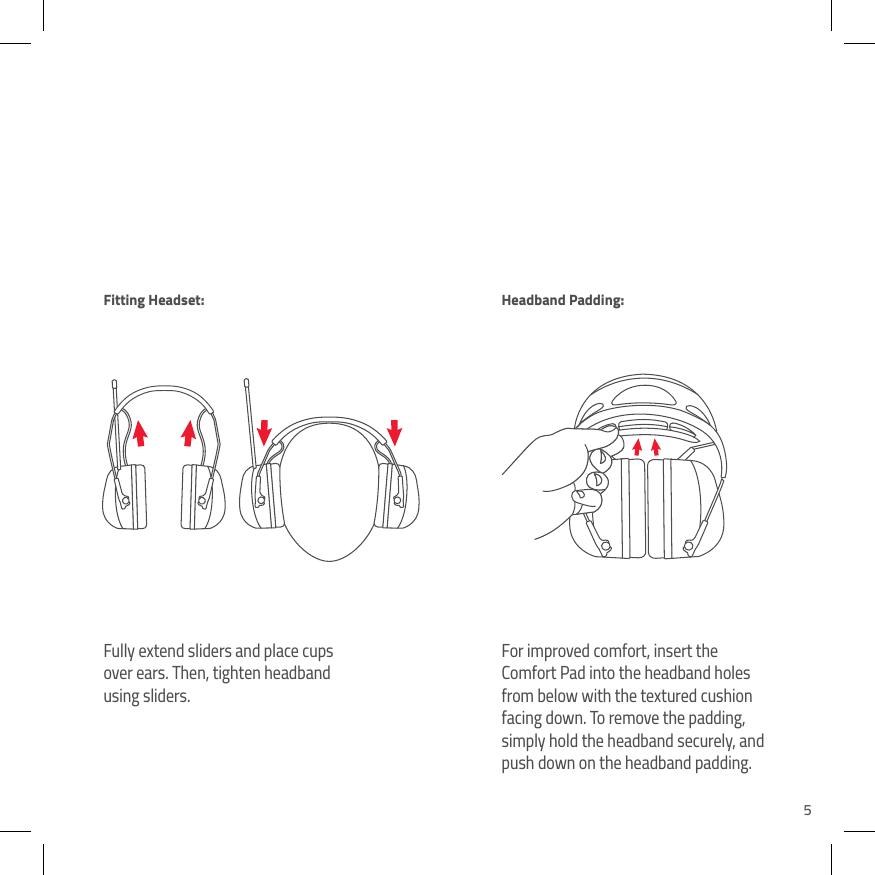

5Fully extend sliders and place cups over ears. Then, tighten headband using sliders.For improved comfort, insert the Comfort Pad into the headband holes from below with the textured cushion facing down. To remove the padding, simply hold the headband securely, and push down on the headband padding.Fitting Headset: Headband Padding:

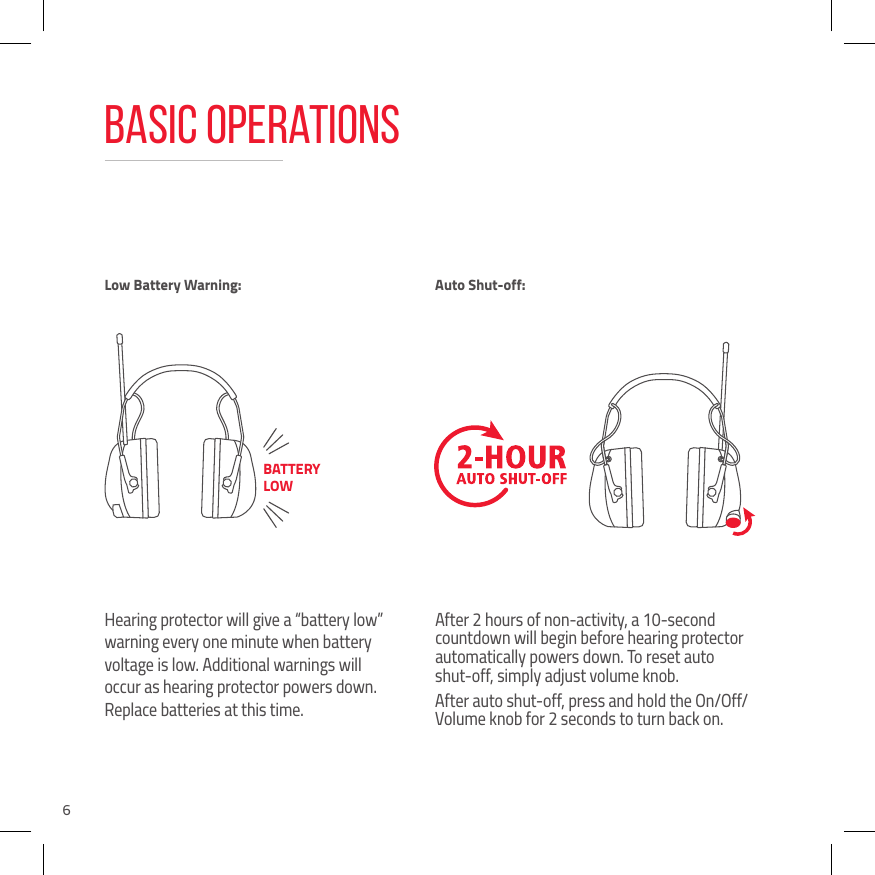

6Basic OperationsHearing protector will give a “battery low” warning every one minute when battery voltage is low. Additional warnings will occur as hearing protector powers down. Replace batteries at this time.After 2 hours of non-activity, a 10-second countdown will begin before hearing protector automatically powers down. To reset auto  shut-off, simply adjust volume knob.After auto shut-off, press and hold the On/Off/Volume knob for 2 seconds to turn back on.Low Battery Warning: Auto Shut-off:BATTERY LOW

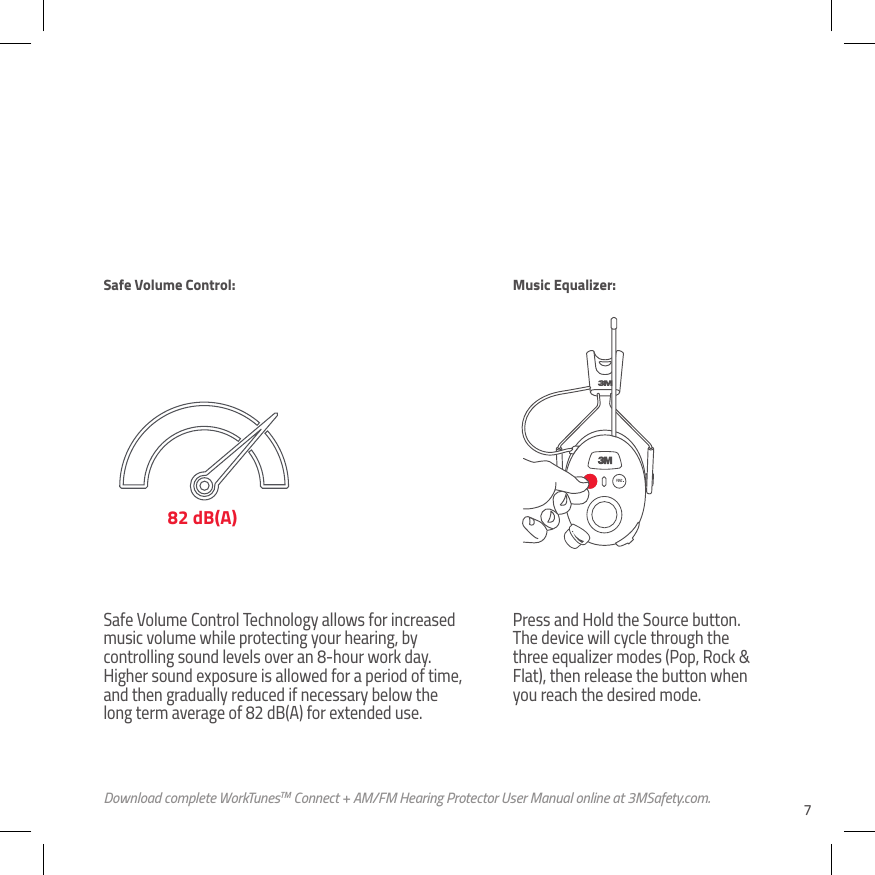

7Safe Volume Control Technology allows for increased music volume while protecting your hearing, by controlling sound levels over an 8-hour work day. Higher sound exposure is allowed for a period of time, and then gradually reduced if necessary below the long term average of 82 dB(A) for extended use. Press and Hold the Source button. The device will cycle through the three equalizer modes (Pop, Rock & Flat), then release the button when you reach the desired mode.82 dB(A)Safe Volume Control: Music Equalizer:Download complete WorkTunesTM Connect + AM/FM Hearing Protector User Manual online at 3MSafety.com.

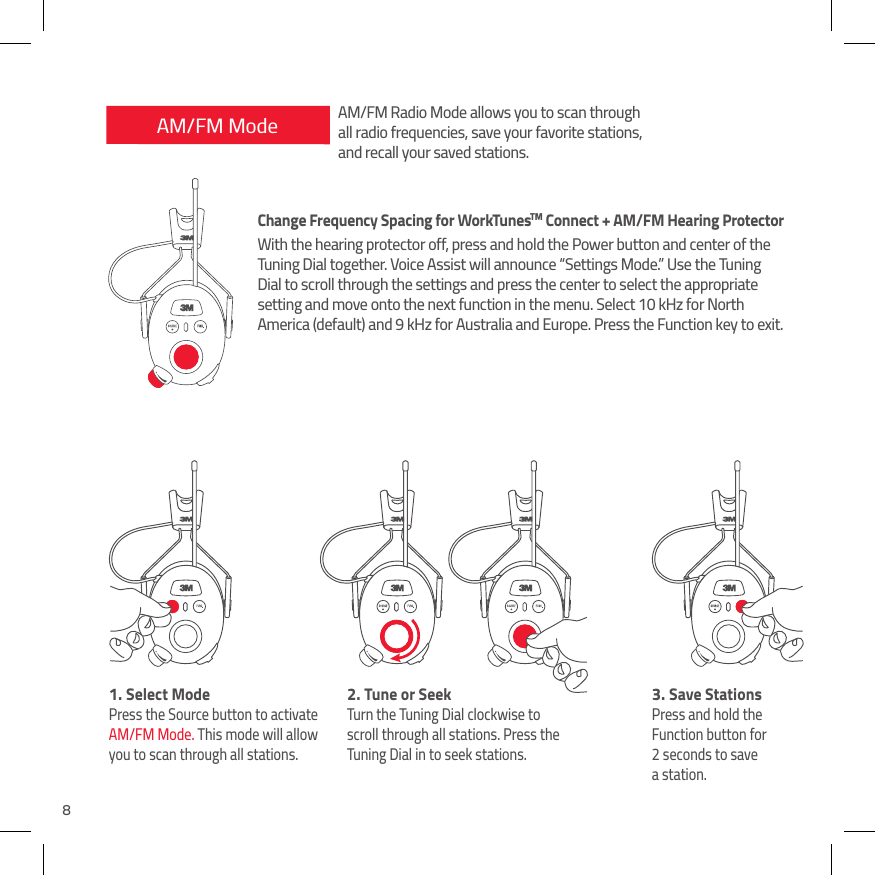

8AM/FM Mode1.  Select ModePress the Source button to activate  AM/FM Mode. This mode will allow you to scan through all stations.2.  Tune or SeekTurn the Tuning Dial clockwise to scroll through all stations. Press the Tuning Dial in to seek stations.3.  Save StationsPress and hold the Function button for 2 seconds to save  a station.AM/FM Radio Mode allows you to scan through all radio frequencies, save your favorite stations, and recall your saved stations.Change Frequency Spacing for WorkTunesTM Connect + AM/FM Hearing ProtectorWith the hearing protector off, press and hold the Power button and center of the Tuning Dial together. Voice Assist will announce “Settings Mode.” Use the Tuning Dial to scroll through the settings and press the center to select the appropriate setting and move onto the next function in the menu. Select 10 kHz for North America (default) and 9 kHz for Australia and Europe. Press the Function key to exit.

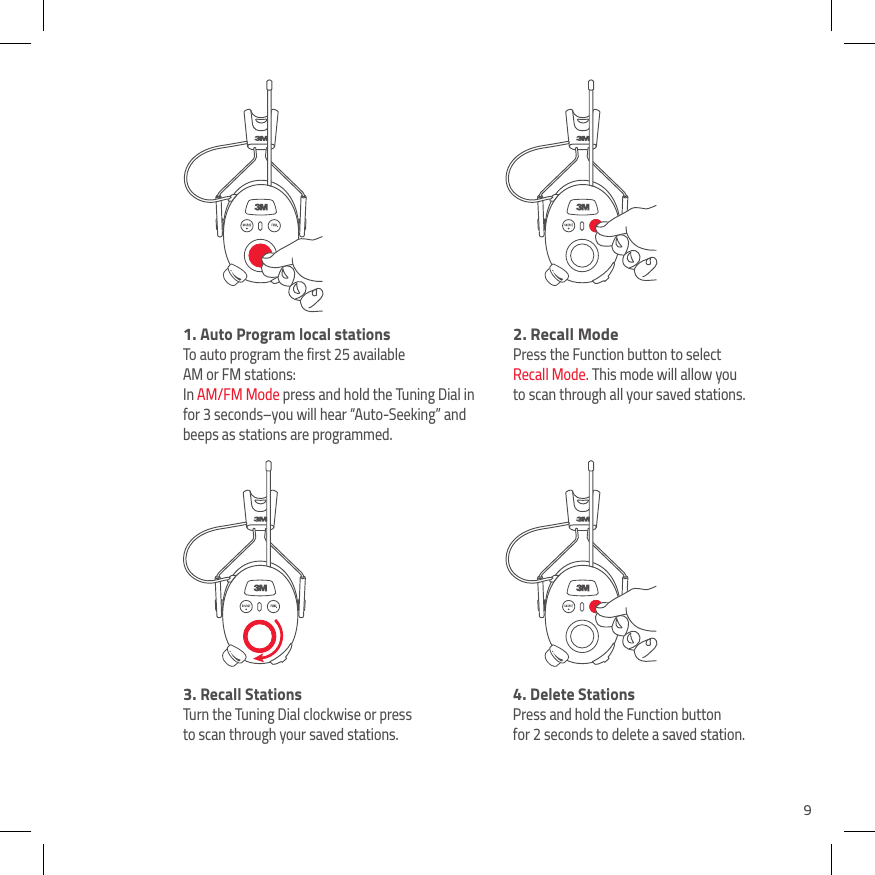

91.  Auto Program local stationsTo auto program the first 25 available  AM or FM stations: In AM/FM Mode press and hold the Tuning Dial in for 3 seconds–you will hear “Auto-Seeking” and beeps as stations are programmed.2. Recall ModePress the Function button to select Recall Mode. This mode will allow you to scan through all your saved stations.3.  Recall StationsTurn the Tuning Dial clockwise or press to scan through your saved stations.4.  Delete StationsPress and hold the Function button  for 2 seconds to delete a saved station.

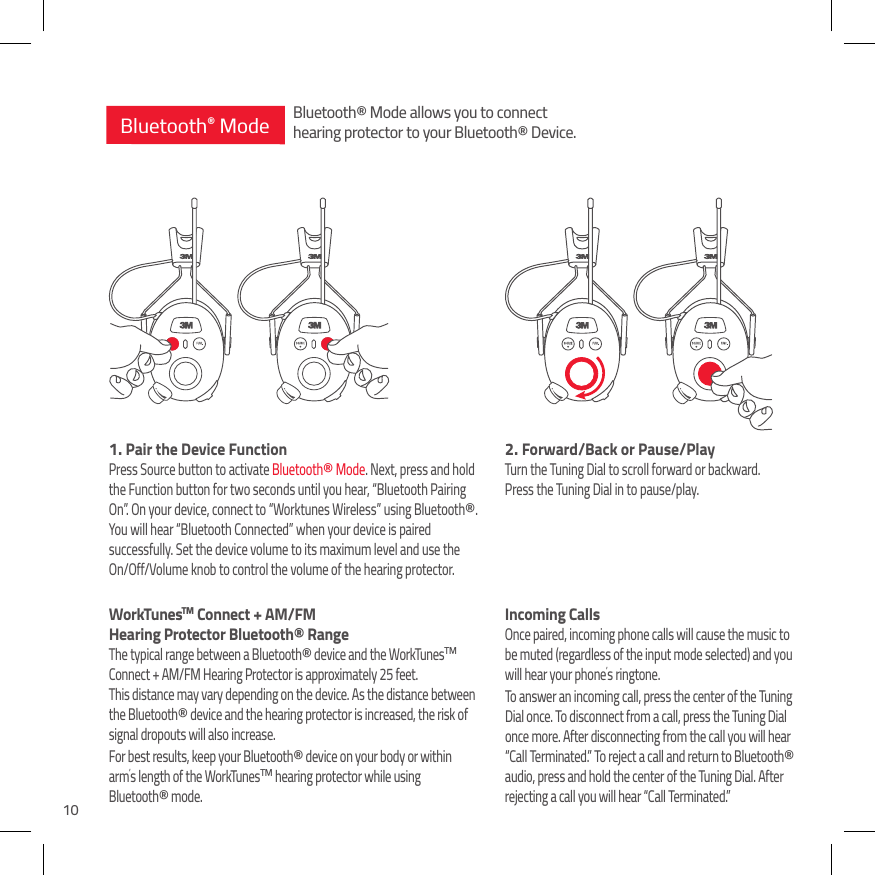

102.  Forward/Back or Pause/PlayTurn the Tuning Dial to scroll forward or backward.  Press the Tuning Dial in to pause/play.Incoming CallsOnce paired, incoming phone calls will cause the music to be muted (regardless of the input mode selected) and you will hear your phone’s ringtone. To answer an incoming call, press the center of the Tuning Dial once. To disconnect from a call, press the Tuning Dial once more. After disconnecting from the call you will hear “Call Terminated.” To reject a call and return to Bluetooth® audio, press and hold the center of the Tuning Dial. After rejecting a call you will hear “Call Terminated.”1.  Pair the Device FunctionPress Source button to activate Bluetooth® Mode. Next, press and hold the Function button for two seconds until you hear, “Bluetooth Pairing On”. On your device, connect to “Worktunes Wireless” using Bluetooth®. You will hear “Bluetooth Connected” when your device is paired successfully. Set the device volume to its maximum level and use the On/Off/Volume knob to control the volume of the hearing protector.WorkTunesTM Connect + AM/FM  Hearing Protector Bluetooth® RangeThe typical range between a Bluetooth® device and the WorkTunesTM Connect + AM/FM Hearing Protector is approximately 25 feet.  This distance may vary depending on the device. As the distance between the Bluetooth® device and the hearing protector is increased, the risk of  signal dropouts will also increase. For best results, keep your Bluetooth® device on your body or within arm’s length of the WorkTunesTM hearing protector while using  Bluetooth® mode.Bluetooth® ModeBluetooth® Mode allows you to connecthearing protector to your Bluetooth® Device.

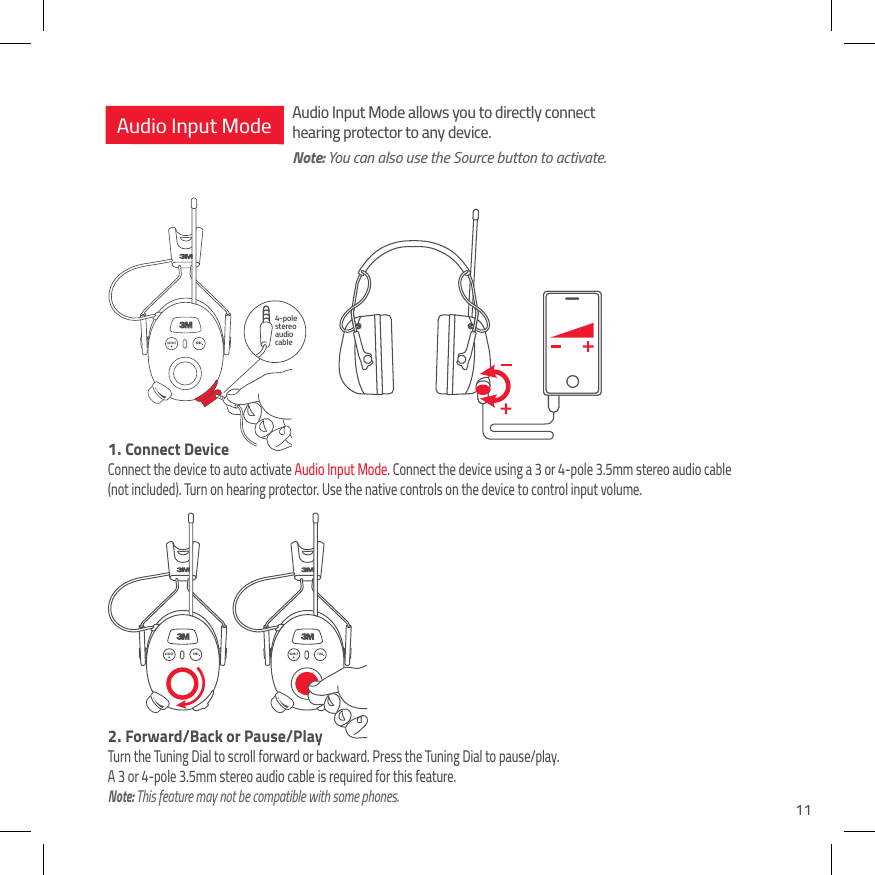

114-pole stereo audio cableAudio Input Mode1.  Connect DeviceConnect the device to auto activate Audio Input Mode. Connect the device using a 3 or 4-pole 3.5mm stereo audio cable  (not included). Turn on hearing protector. Use the native controls on the device to control input volume.Audio Input Mode allows you to directly connect hearing protector to any device.Note: You can also use the Source button to activate.2.  Forward/Back or Pause/PlayTurn the Tuning Dial to scroll forward or backward. Press the Tuning Dial to pause/play.  A 3 or 4-pole 3.5mm stereo audio cable is required for this feature. Note: This feature may not be compatible with some phones.

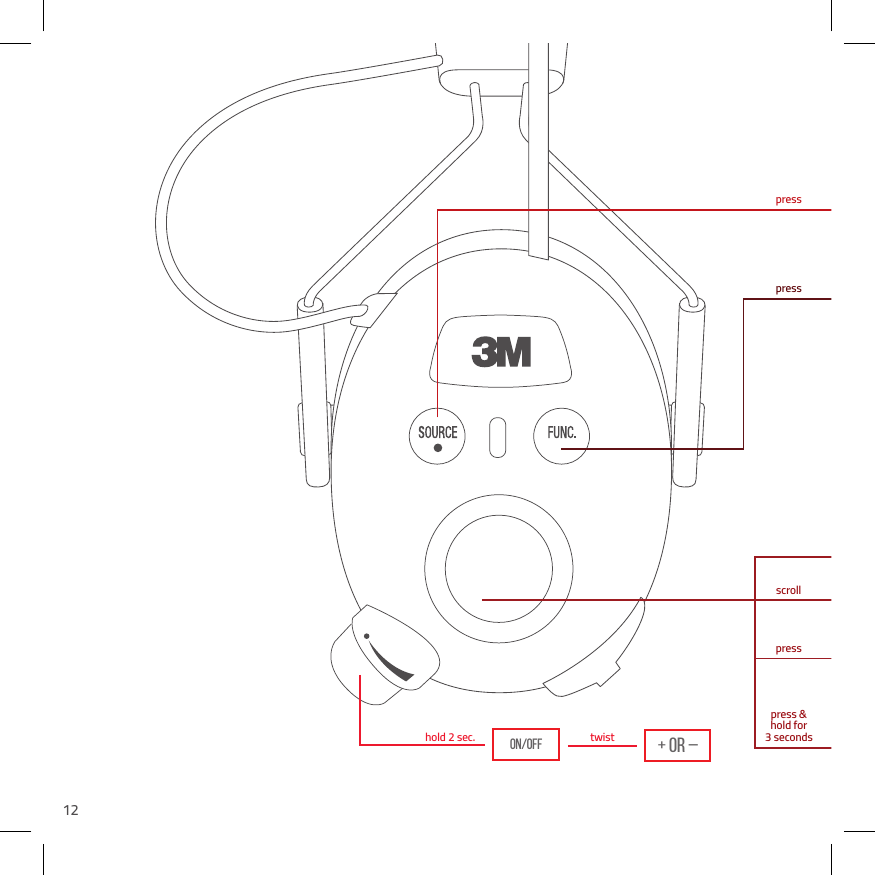

12twisthold 2 sec.presspressscrollpresspress & hold for 3 seconds+ or –ON/OFF

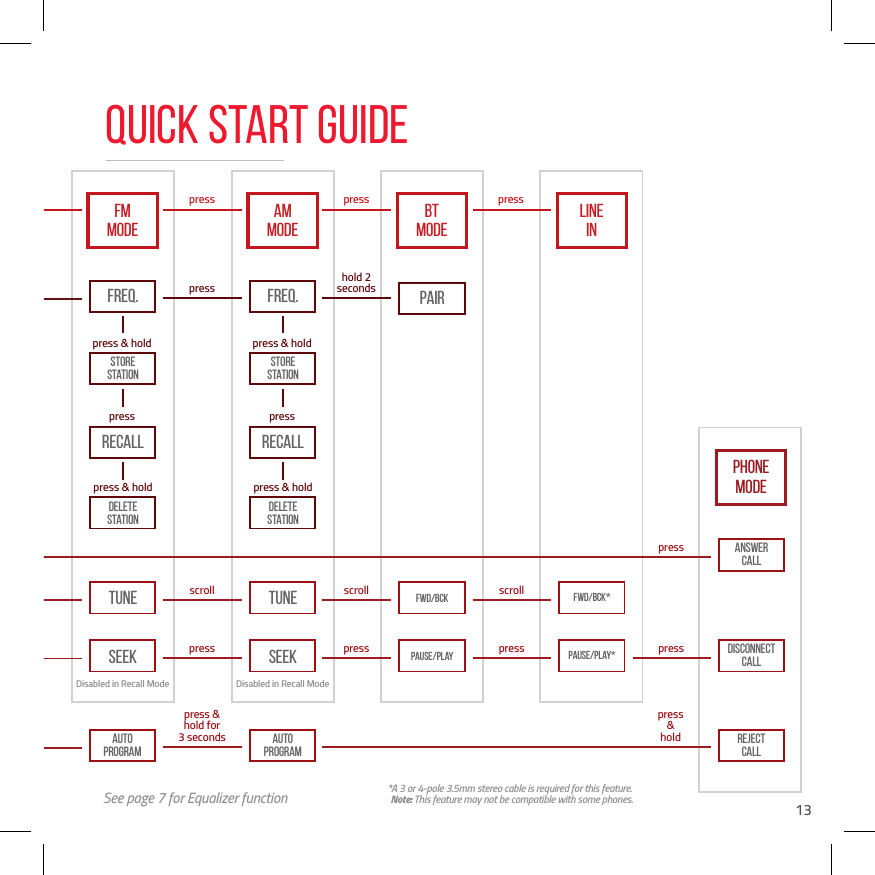

13Freq. Freq.press press presspresspress & hold press & holdpress & holdpresspress & holdpressscroll scroll scrollhold 2 secondspresspress & hold for 3 secondspress& holdpress & hold for 3 secondspress press presspressDisabled in Recall Mode Disabled in Recall ModeTune Tune FWD/BCKRecall RecallDeleteStationDeleteStationStoreStationStoreStationSeekAutoProgramAutoProgramREJECTCALLSeek Pause/PlayPairFWD/BCK*Pause/Play*FMMODEAMMODEBTMODELINEINPHONEMODESee page 7 for Equalizer function *A 3 or 4-pole 3.5mm stereo cable is required for this feature. Note: This feature may not be compatible with some phones.DISCONNECTCALLANSWERCALLQuick start Guide

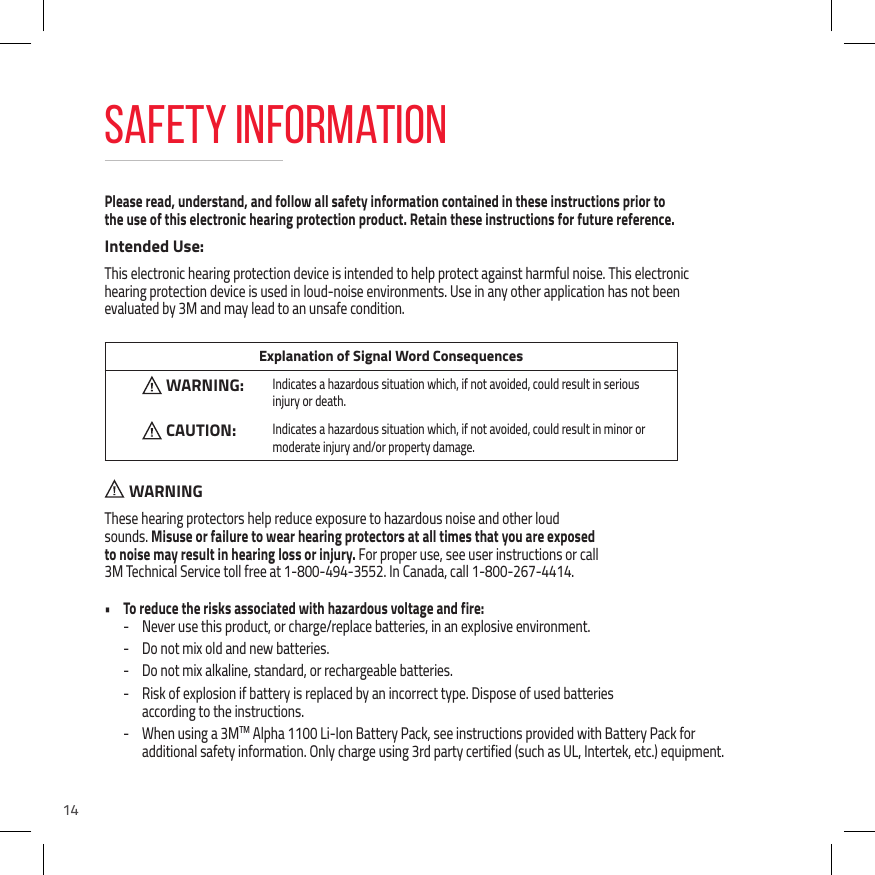

14Please read, understand, and follow all safety information contained in these instructions prior to  the use of this electronic hearing protection product. Retain these instructions for future reference.Intended Use:This electronic hearing protection device is intended to help protect against harmful noise. This electronic  hearing protection device is used in loud-noise environments. Use in any other application has not been  evaluated by 3M and may lead to an unsafe condition. Explanation of Signal Word ConsequencesWARNING: Indicates a hazardous situation which, if not avoided, could result in serious injury or death.CAUTION:Indicates a hazardous situation which, if not avoided, could result in minor or moderate injury and/or property damage.  WARNINGThese hearing protectors help reduce exposure to hazardous noise and other loud  sounds. Misuse or failure to wear hearing protectors at all times that you are exposed  to noise may result in hearing loss or injury. For proper use, see user instructions or call  3M Technical Service toll free at 1-800-494-3552. In Canada, call 1-800-267-4414.•  To reduce the risks associated with hazardous voltage and fire: - Never use this product, or charge/replace batteries, in an explosive environment. - Do not mix old and new batteries. - Do not mix alkaline, standard, or rechargeable batteries. - Risk of explosion if battery is replaced by an incorrect type. Dispose of used batteries  according to the instructions. - When using a 3MTM Alpha 1100 Li-Ion Battery Pack, see instructions provided with Battery Pack for additional safety information. Only charge using 3rd party certified (such as UL, Intertek, etc.) equipment.Safety Information

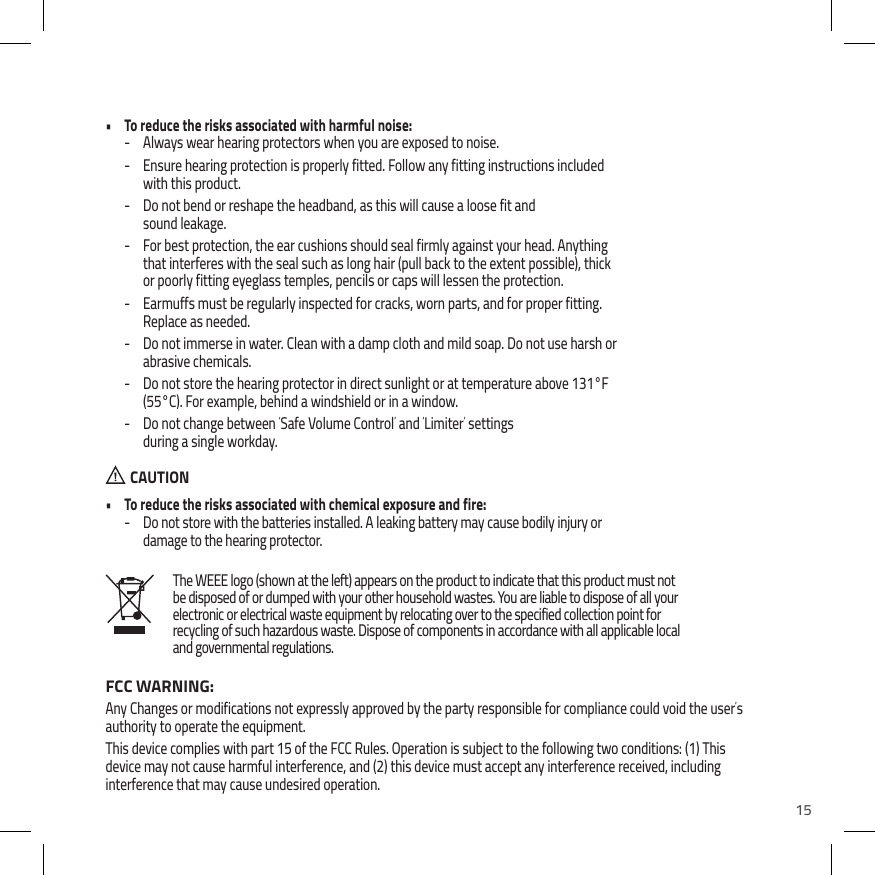

15The WEEE logo (shown at the left) appears on the product to indicate that this product must not be disposed of or dumped with your other household wastes. You are liable to dispose of all your electronic or electrical waste equipment by relocating over to the specified collection point for recycling of such hazardous waste. Dispose of components in accordance with all applicable local and governmental regulations.•  To reduce the risks associated with harmful noise: - Always wear hearing protectors when you are exposed to noise. - Ensure hearing protection is properly fitted. Follow any fitting instructions included with this product. - Do not bend or reshape the headband, as this will cause a loose fit and sound leakage. - For best protection, the ear cushions should seal firmly against your head. Anything that interferes with the seal such as long hair (pull back to the extent possible), thick or poorly fitting eyeglass temples, pencils or caps will lessen the protection. - Earmuffs must be regularly inspected for cracks, worn parts, and for proper fitting. Replace as needed. - Do not immerse in water. Clean with a damp cloth and mild soap. Do not use harsh or abrasive chemicals. - Do not store the hearing protector in direct sunlight or at temperature above 131°F (55°C). For example, behind a windshield or in a window. - Do not change between ‘Safe Volume Control’ and ‘Limiter’ settings  during a single workday.  CAUTION•  To reduce the risks associated with chemical exposure and fire: - Do not store with the batteries installed. A leaking battery may cause bodily injury or damage to the hearing protector.FCC WARNING:Any Changes or modifications not expressly approved by the party responsible for compliance could void the user’s authority to operate the equipment. This device complies with part 15 of the FCC Rules. Operation is subject to the following two conditions: (1) This device may not cause harmful interference, and (2) this device must accept any interference received, including interference that may cause undesired operation.

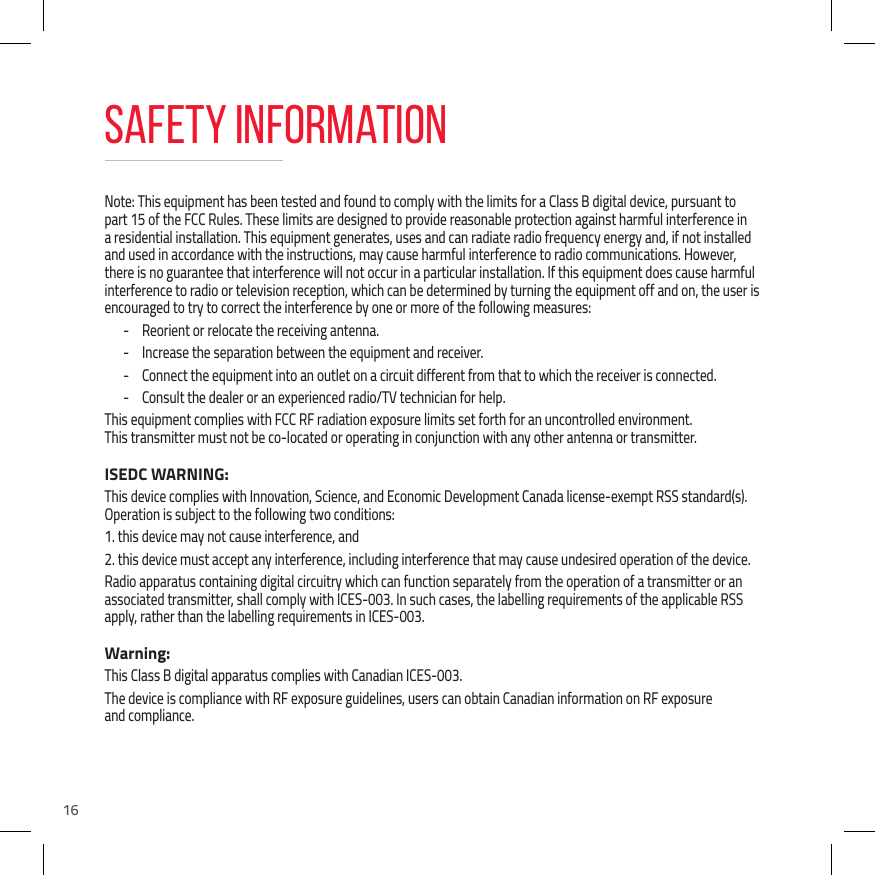

16Note: This equipment has been tested and found to comply with the limits for a Class B digital device, pursuant to part 15 of the FCC Rules. These limits are designed to provide reasonable protection against harmful interference in a residential installation. This equipment generates, uses and can radiate radio frequency energy and, if not installed and used in accordance with the instructions, may cause harmful interference to radio communications. However, there is no guarantee that interference will not occur in a particular installation. If this equipment does cause harmful interference to radio or television reception, which can be determined by turning the equipment off and on, the user is encouraged to try to correct the interference by one or more of the following measures: - Reorient or relocate the receiving antenna. - Increase the separation between the equipment and receiver. - Connect the equipment into an outlet on a circuit different from that to which the receiver is connected. - Consult the dealer or an experienced radio/TV technician for help.This equipment complies with FCC RF radiation exposure limits set forth for an uncontrolled environment.  This transmitter must not be co-located or operating in conjunction with any other antenna or transmitter.ISEDC WARNING:This device complies with Innovation, Science, and Economic Development Canada license-exempt RSS standard(s). Operation is subject to the following two conditions: 1. this device may not cause interference, and2. this device must accept any interference, including interference that may cause undesired operation of the device.Radio apparatus containing digital circuitry which can function separately from the operation of a transmitter or an associated transmitter, shall comply with ICES-003. In such cases, the labelling requirements of the applicable RSS apply, rather than the labelling requirements in ICES-003.Warning:This Class B digital apparatus complies with Canadian ICES-003.The device is compliance with RF exposure guidelines, users can obtain Canadian information on RF exposure and compliance.Safety Information

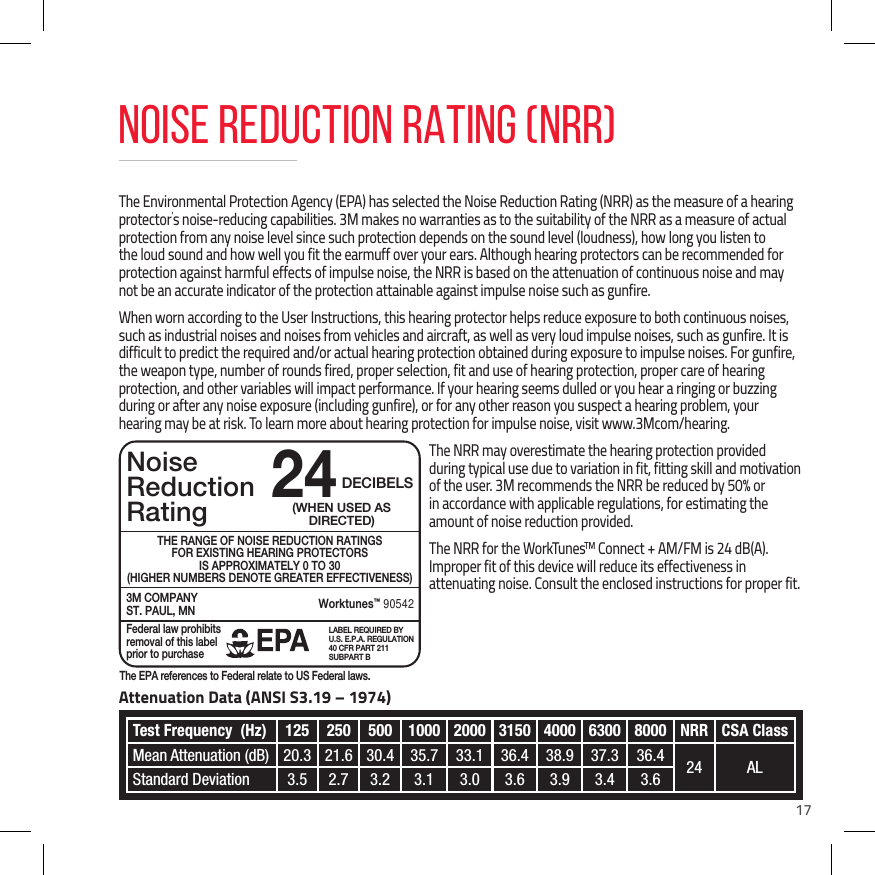

17NoiseReductionRating3M COMPANYST. PAUL, MNWorktunes™ 90542THE RANGE OF NOISE REDUCTION RATINGSFOR EXISTING HEARING PROTECTORSIS APPROXIMATELY 0 TO 30(HIGHER NUMBERS DENOTE GREATER EFFECTIVENESS)Federal law prohibits removal of this label prior to purchaseLABEL REQUIRED BY U.S. E.P.A. REGULATION 40 CFR PART 211 SUBPART B(WHEN USED AS DIRECTED)24DECIBELSThe EPA references to Federal relate to US Federal laws.NOISE REDUCTION RATING (NRR)The Environmental Protection Agency (EPA) has selected the Noise Reduction Rating (NRR) as the measure of a hearing protector’s noise-reducing capabilities. 3M makes no warranties as to the suitability of the NRR as a measure of actual protection from any noise level since such protection depends on the sound level (loudness), how long you listen to the loud sound and how well you fit the earmuff over your ears. Although hearing protectors can be recommended for protection against harmful effects of impulse noise, the NRR is based on the attenuation of continuous noise and may not be an accurate indicator of the protection attainable against impulse noise such as gunfire.When worn according to the User Instructions, this hearing protector helps reduce exposure to both continuous noises, such as industrial noises and noises from vehicles and aircraft, as well as very loud impulse noises, such as gunfire. It is difficult to predict the required and/or actual hearing protection obtained during exposure to impulse noises. For gunfire, the weapon type, number of rounds fired, proper selection, fit and use of hearing protection, proper care of hearing protection, and other variables will impact performance. If your hearing seems dulled or you hear a ringing or buzzing during or after any noise exposure (including gunfire), or for any other reason you suspect a hearing problem, your hearing may be at risk. To learn more about hearing protection for impulse noise, visit www.3Mcom/hearing.The NRR may overestimate the hearing protection provided during typical use due to variation in fit, fitting skill and motivation of the user. 3M recommends the NRR be reduced by 50% or in accordance with applicable regulations, for estimating the amount of noise reduction provided.The NRR for the WorkTunesTM Connect + AM/FM is 24 dB(A). Improper fit of this device will reduce its effectiveness in attenuating noise. Consult the enclosed instructions for proper fit.Test Frequency (Hz) 125 250 500 1000 2000 3150 4000 6300 8000 NRR CSA ClassMean Attenuation (dB) 20.3 21.6 30.4 35.7 33.1 36.4 38.9 37.3 36.4 24 ALStandard Deviation 3.5 2.7 3.2 3.1 3.0 3.6 3.9 3.4 3.6Attenuation Data (ANSI S3.19 – 1974)

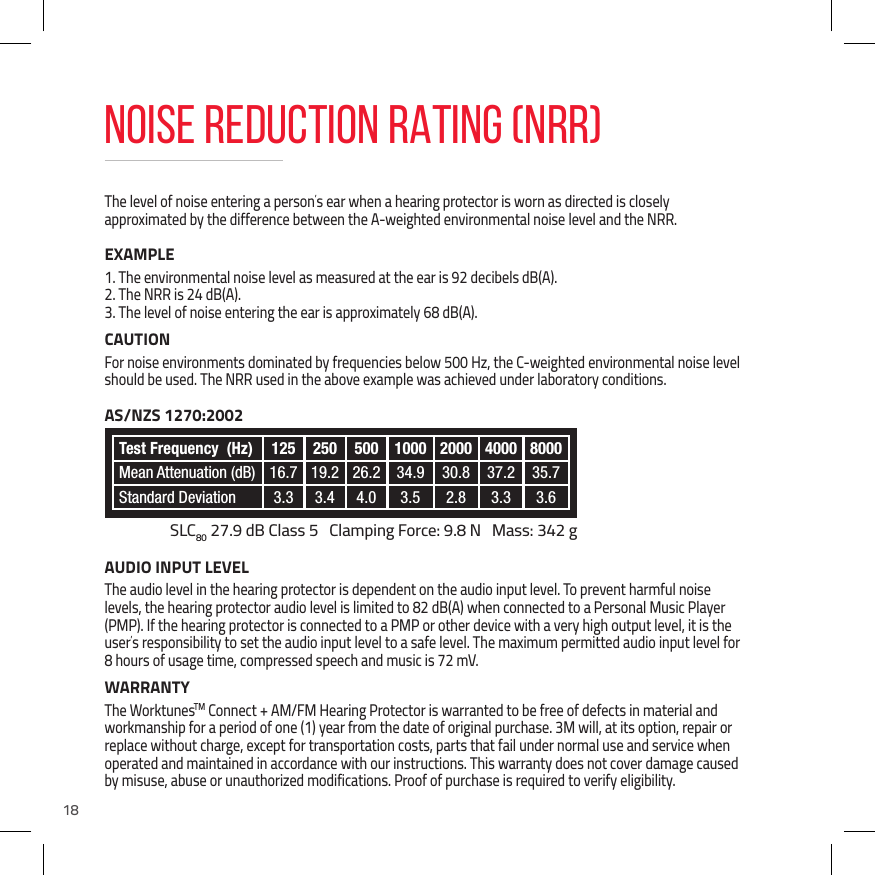

18The level of noise entering a person’s ear when a hearing protector is worn as directed is closely approximated by the difference between the A-weighted environmental noise level and the NRR. EXAMPLE1. The environmental noise level as measured at the ear is 92 decibels dB(A).2. The NRR is 24 dB(A).3. The level of noise entering the ear is approximately 68 dB(A).CAUTIONFor noise environments dominated by frequencies below 500 Hz, the C-weighted environmental noise level should be used. The NRR used in the above example was achieved under laboratory conditions.AUDIO INPUT LEVELThe audio level in the hearing protector is dependent on the audio input level. To prevent harmful noise levels, the hearing protector audio level is limited to 82 dB(A) when connected to a Personal Music Player (PMP). If the hearing protector is connected to a PMP or other device with a very high output level, it is the user’s responsibility to set the audio input level to a safe level. The maximum permitted audio input level for 8 hours of usage time, compressed speech and music is 72 mV.WARRANTYThe WorktunesTM Connect + AM/FM Hearing Protector is warranted to be free of defects in material and workmanship for a period of one (1) year from the date of original purchase. 3M will, at its option, repair or replace without charge, except for transportation costs, parts that fail under normal use and service when operated and maintained in accordance with our instructions. This warranty does not cover damage caused by misuse, abuse or unauthorized modifications. Proof of purchase is required to verify eligibility.Test Frequency (Hz) 125 250 500 1000 2000 4000 8000Mean Attenuation (dB) 16.7 19.2 26.2 34.9 30.8 37.2 35.7Standard Deviation 3.3 3.4 4.0 3.5 2.8 3.3 3.6AS/NZS 1270:2002 SLC80 27.9 dB Class 5   Clamping Force: 9.8 N   Mass: 342 gNOISE REDUCTION RATING (NRR)

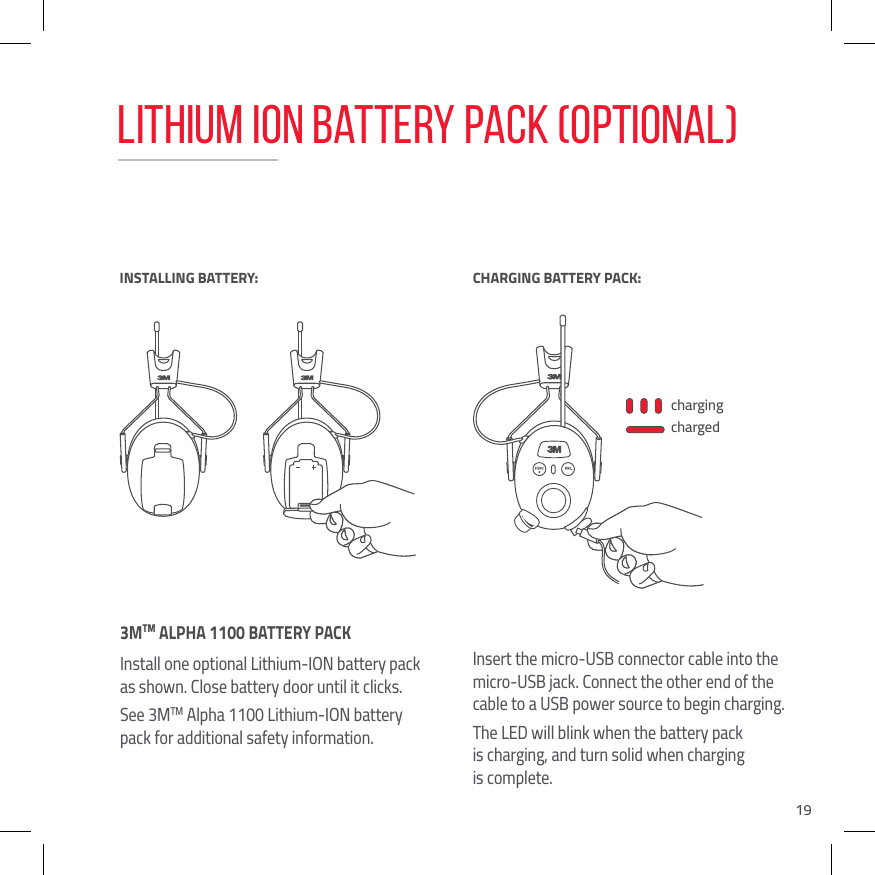

193MTM ALPHA 1100 BATTERY PACK Install one optional Lithium-ION battery pack as shown. Close battery door until it clicks.See 3MTM Alpha 1100 Lithium-ION battery pack for additional safety information.Insert the micro-USB connector cable into the micro-USB jack. Connect the other end of the cable to a USB power source to begin charging.The LED will blink when the battery pack  is charging, and turn solid when charging  is complete.chargingchargedINSTALLING BATTERY:BATTERY LOWCHARGING BATTERY PACK:Lithium Ion Battery Pack (OPTIONAL)
 WORKTUNESMCPROTECTEUR D’OREILLES CONNEXION + RADIO AM/FM
1WORKTUNESMCPROTECTEUR D’OREILLES CONNEXION + RADIO AM/FM
2

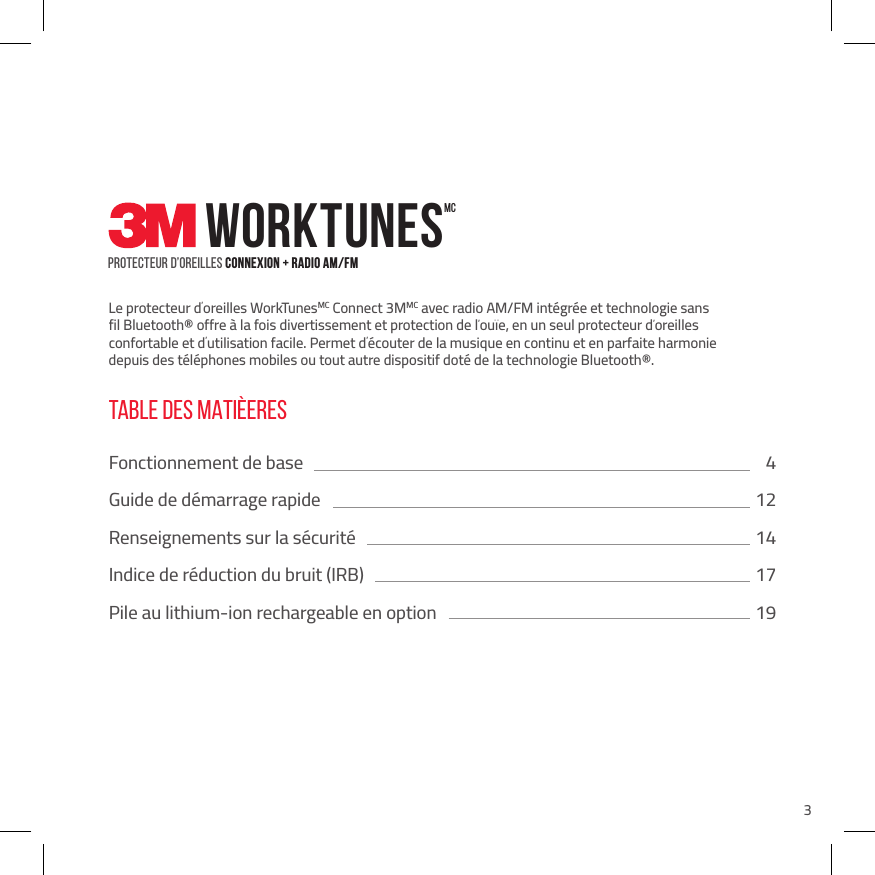

3Le protecteur d’oreilles WorkTunesMC Connect 3MMC avec radio AM/FM intégrée et technologie sans fil Bluetooth® offre à la fois divertissement et protection de l’ouïe, en un seul protecteur d’oreilles confortable et d’utilisation facile. Permet d’écouter de la musique en continu et en parfaite harmonie depuis des téléphones mobiles ou tout autre dispositif doté de la technologie Bluetooth®.TABLE DES MATIÈERESFonctionnement de base  4Guide de démarrage rapide  12Renseignements sur la sécurité  14Indice de réduction du bruit (IRB)   17Pile au lithium-ion rechargeable en option   19WORKTUNESMCPROTECTEUR D’OREILLES CONNEXION + RADIO AM/FM

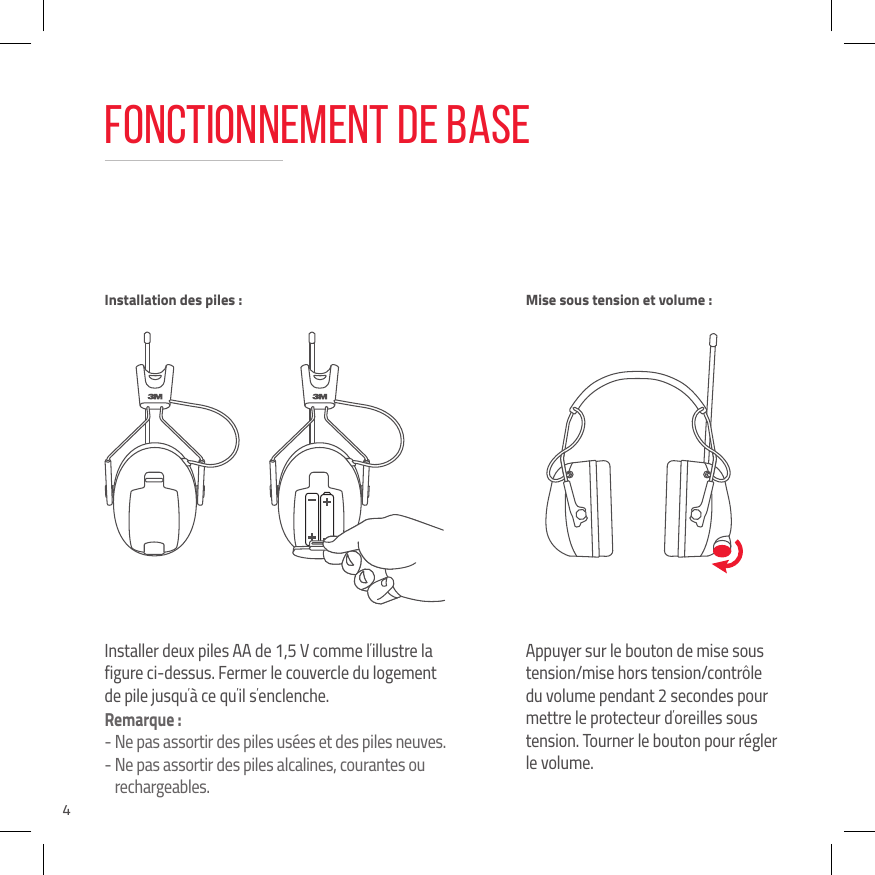

4Fonctionnement de baseInstaller deux piles AA de 1,5 V comme l’illustre la figure ci-dessus. Fermer le couvercle du logement de pile jusqu’à ce qu’il s’enclenche.Remarque :-  Ne pas assortir des piles usées et des piles neuves.-  Ne pas assortir des piles alcalines, courantes ou rechargeables.Appuyer sur le bouton de mise sous tension/mise hors tension/contrôle du volume pendant 2 secondes pour mettre le protecteur d’oreilles sous tension. Tourner le bouton pour régler le volume.Installation des piles :  Mise sous tension et volume :

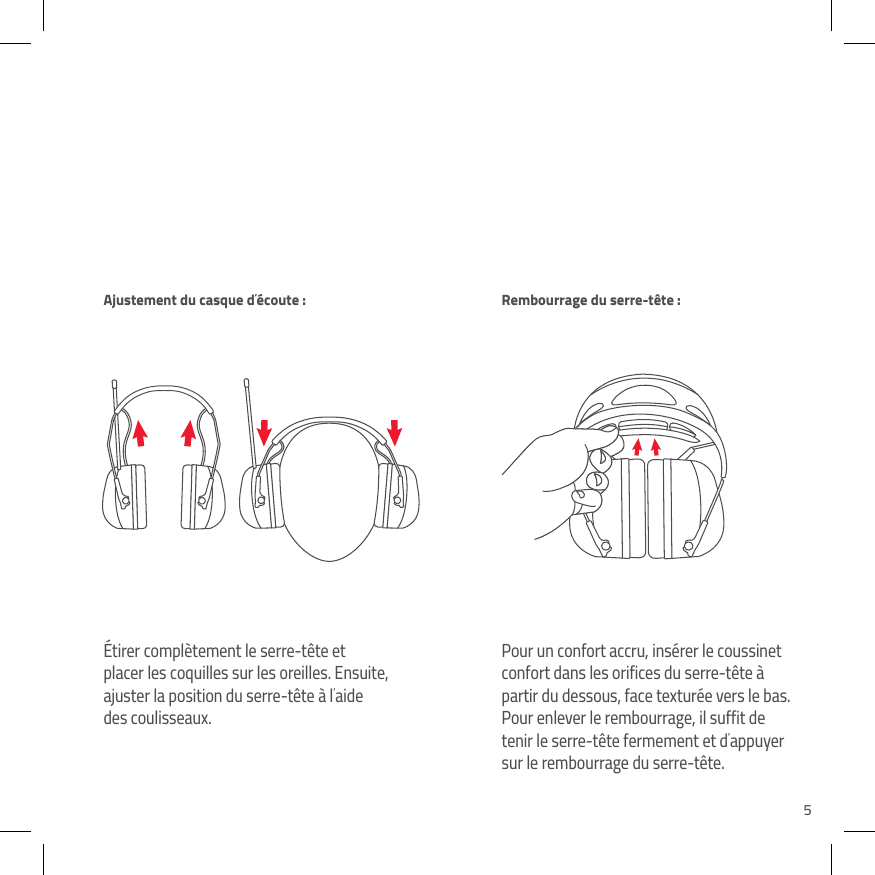

5Étirer complètement le serre-tête et placer les coquilles sur les oreilles. Ensuite, ajuster la position du serre-tête à l’aide des coulisseaux.Pour un confort accru, insérer le coussinet confort dans les orifices du serre-tête à partir du dessous, face texturée vers le bas. Pour enlever le rembourrage, il suffit de tenir le serre-tête fermement et d’appuyer sur le rembourrage du serre-tête.Ajustement du casque d’écoute :  Rembourrage du serre-tête :

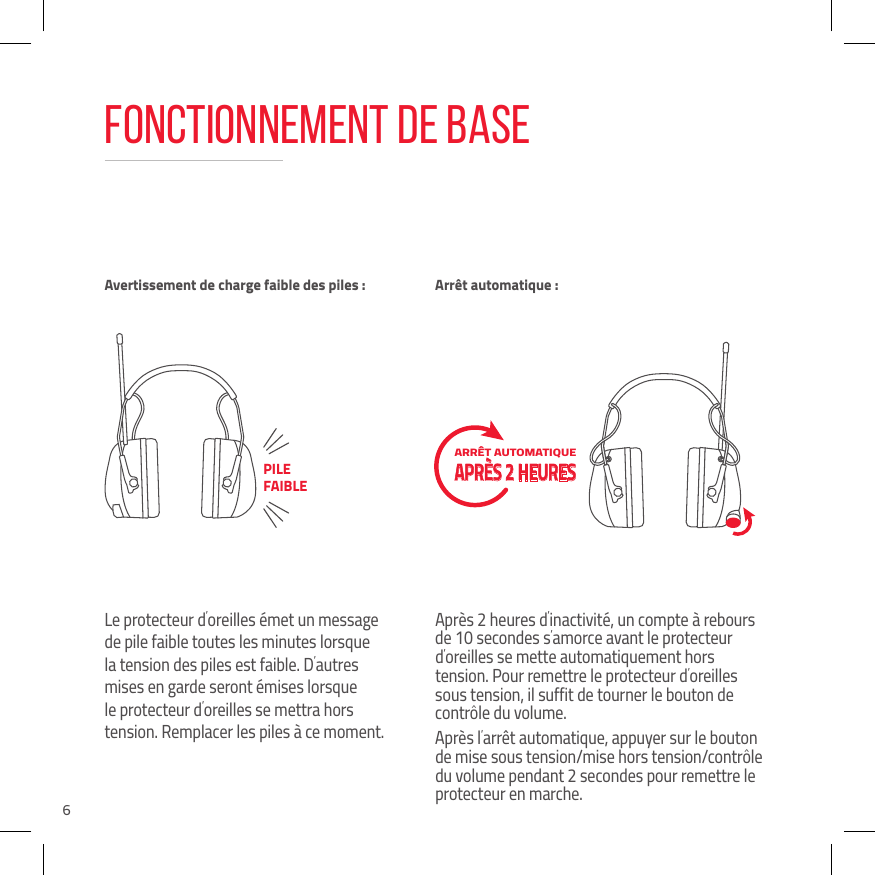

6Fonctionnement de baseLe protecteur d’oreilles émet un message de pile faible toutes les minutes lorsque la tension des piles est faible. D’autres mises en garde seront émises lorsque le protecteur d’oreilles se mettra hors tension. Remplacer les piles à ce moment.Après 2 heures d’inactivité, un compte à rebours de 10 secondes s’amorce avant le protecteur d’oreilles se mette automatiquement hors tension. Pour remettre le protecteur d’oreilles sous tension, il suffit de tourner le bouton de contrôle du volume.Après l’arrêt automatique, appuyer sur le bouton de mise sous tension/mise hors tension/contrôle du volume pendant 2 secondes pour remettre le protecteur en marche.Avertissement de charge faible des piles : Arrêt automatique :PILE FAIBLEARRÊT AUTOMATIQUE  APRÈS 2 HEURES
7La technologie de contrôle sécuritaire du volume permet d’accroître le volume de la musique tout en protégeant l’ouïe, en contrôlant les niveaux de bruit pendant un quart de travail de 8 heures. Une exposition sonore supérieure est permise pendant une certaine période, puis elle est progressivement réduite au besoin, sous la moyenne à long terme de 82 dB(A) dans le cas d’une utilisation prolongée.Maintenir le bouton Source enfoncé. Le dispositif navigue dans les trois modes du correcteur acoustique (pop, rock et neutre), puis relâcher le bouton une fois le mode  souhaité atteint.82 dB(A)Contrôle du volume sécuritaire : Correcteur acoustique de musique :Télécharger le manuel complet de l’utilisateur du protecteur d’oreilles WorkTunesMC Connect avec radio AM/FM intégrée, en ligne à l’adresse 3M.ca/Safety.

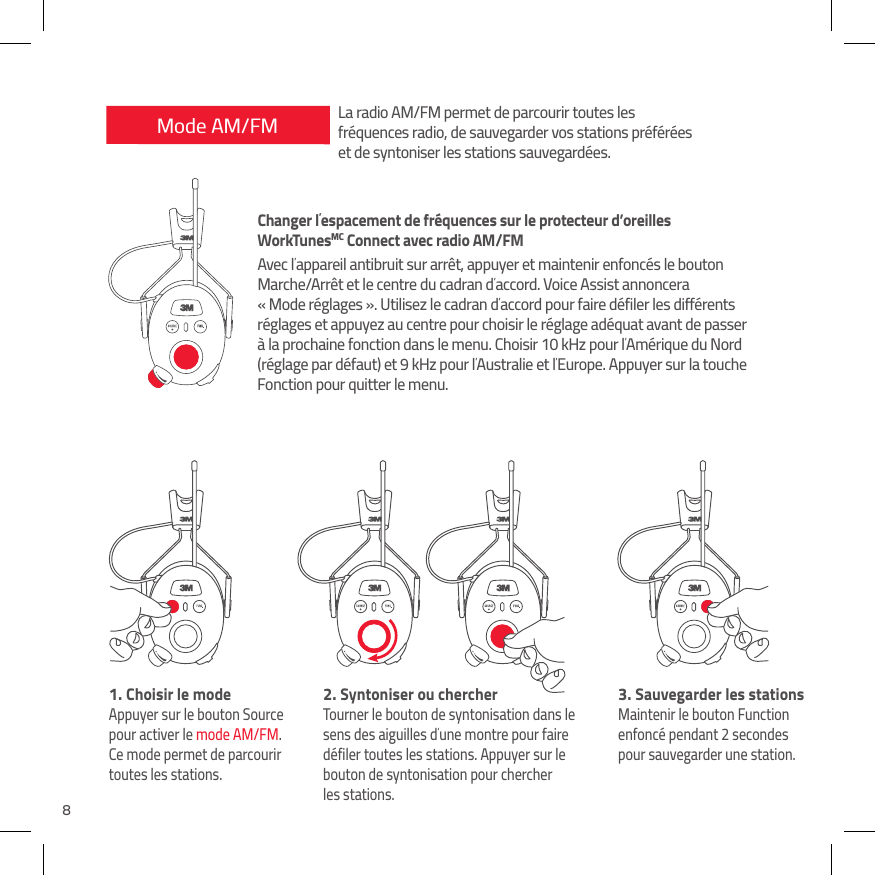

8Mode AM/FM1.  Choisir le modeAppuyer sur le bouton Source pour activer le mode AM/FM. Ce mode permet de parcourir toutes les stations.2.  Syntoniser ou chercherTourner le bouton de syntonisation dans le sens des aiguilles d’une montre pour faire défiler toutes les stations. Appuyer sur le bouton de syntonisation pour chercher  les stations.3.  Sauvegarder les stationsMaintenir le bouton Function enfoncé pendant 2 secondes  pour sauvegarder une station.La radio AM/FM permet de parcourir toutes les fréquences radio, de sauvegarder vos stations préférées et de syntoniser les stations sauvegardées.Changer l’espacement de fréquences sur le protecteur d’oreilles  WorkTunesMC Connect avec radio AM/FMAvec l’appareil antibruit sur arrêt, appuyer et maintenir enfoncés le bouton Marche/Arrêt et le centre du cadran d’accord. Voice Assist annoncera  « Mode réglages ». Utilisez le cadran d’accord pour faire défiler les différents réglages et appuyez au centre pour choisir le réglage adéquat avant de passer à la prochaine fonction dans le menu. Choisir 10 kHz pour l’Amérique du Nord (réglage par défaut) et 9 kHz pour l’Australie et l’Europe. Appuyer sur la touche Fonction pour quitter le menu.

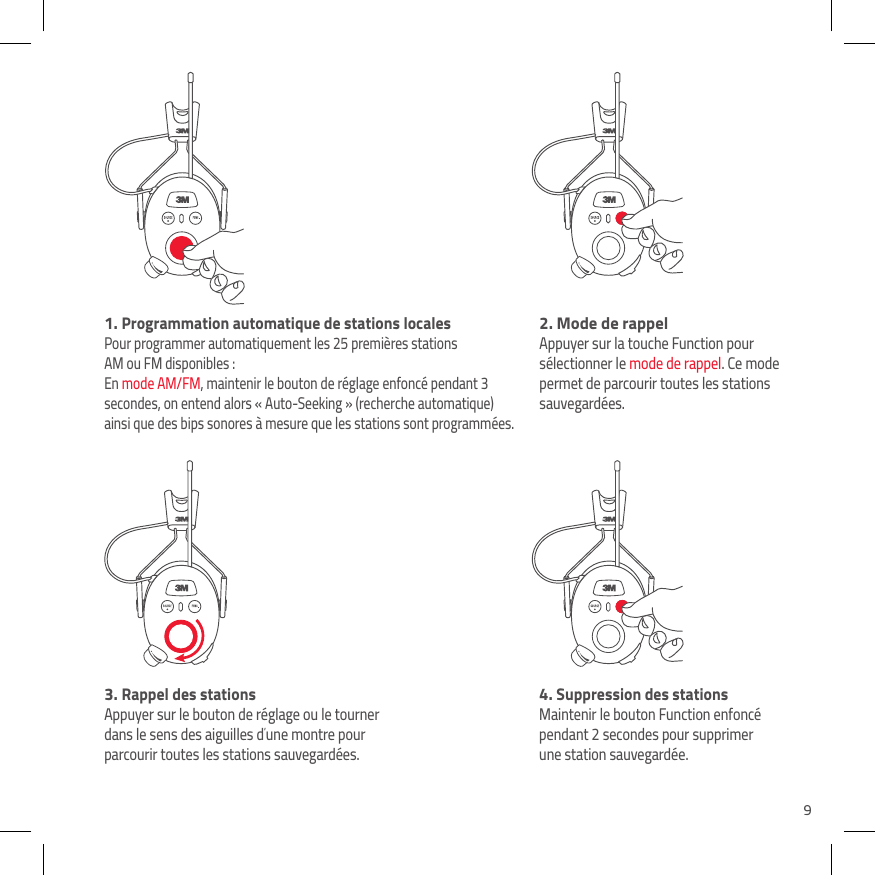

91.  Programmation automatique de stations localesPour programmer automatiquement les 25 premières stations  AM ou FM disponibles : En mode AM/FM, maintenir le bouton de réglage enfoncé pendant 3 secondes, on entend alors « Auto-Seeking » (recherche automatique) ainsi que des bips sonores à mesure que les stations sont programmées.2. Mode de rappelAppuyer sur la touche Function pour sélectionner le mode de rappel. Ce mode permet de parcourir toutes les stations sauvegardées.3.  Rappel des stationsAppuyer sur le bouton de réglage ou le tourner dans le sens des aiguilles d’une montre pour parcourir toutes les stations sauvegardées.4.  Suppression des stationsMaintenir le bouton Function enfoncé pendant 2 secondes pour supprimer une station sauvegardée.

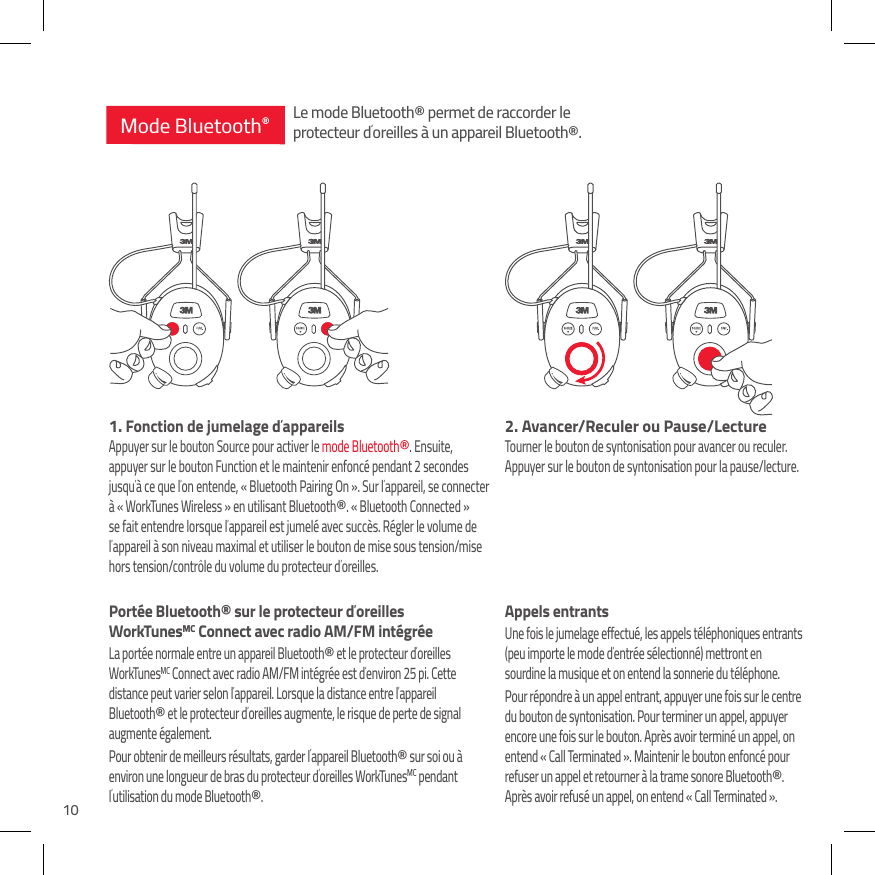

102. Avancer/Reculer ou Pause/LectureTourner le bouton de syntonisation pour avancer ou reculer. Appuyer sur le bouton de syntonisation pour la pause/lecture.Appels entrantsUne fois le jumelage effectué, les appels téléphoniques entrants (peu importe le mode d’entrée sélectionné) mettront en sourdine la musique et on entend la sonnerie du téléphone. Pour répondre à un appel entrant, appuyer une fois sur le centre du bouton de syntonisation. Pour terminer un appel, appuyer encore une fois sur le bouton. Après avoir terminé un appel, on entend « Call Terminated ». Maintenir le bouton enfoncé pour refuser un appel et retourner à la trame sonore Bluetooth®. Après avoir refusé un appel, on entend « Call Terminated ».1.  Fonction de jumelage d’appareilsAppuyer sur le bouton Source pour activer le mode Bluetooth®. Ensuite, appuyer sur le bouton Function et le maintenir enfoncé pendant 2 secondes jusqu’à ce que l’on entende, « Bluetooth Pairing On ». Sur l’appareil, se connecter à « WorkTunes Wireless » en utilisant Bluetooth®. « Bluetooth Connected » se fait entendre lorsque l’appareil est jumelé avec succès. Régler le volume de l’appareil à son niveau maximal et utiliser le bouton de mise sous tension/mise hors tension/contrôle du volume du protecteur d’oreilles.Portée Bluetooth® sur le protecteur d’oreilles WorkTunesMC Connect avec radio AM/FM intégréeLa portée normale entre un appareil Bluetooth® et le protecteur d’oreilles WorkTunesMC Connect avec radio AM/FM intégrée est d’environ 25 pi. Cette distance peut varier selon l’appareil. Lorsque la distance entre l’appareil Bluetooth® et le protecteur d’oreilles augmente, le risque de perte de signal augmente également. Pour obtenir de meilleurs résultats, garder l’appareil Bluetooth® sur soi ou à environ une longueur de bras du protecteur d’oreilles WorkTunesMC pendant l’utilisation du mode Bluetooth®.Mode Bluetooth®Le mode Bluetooth® permet de raccorder le protecteur d’oreilles à un appareil Bluetooth®.

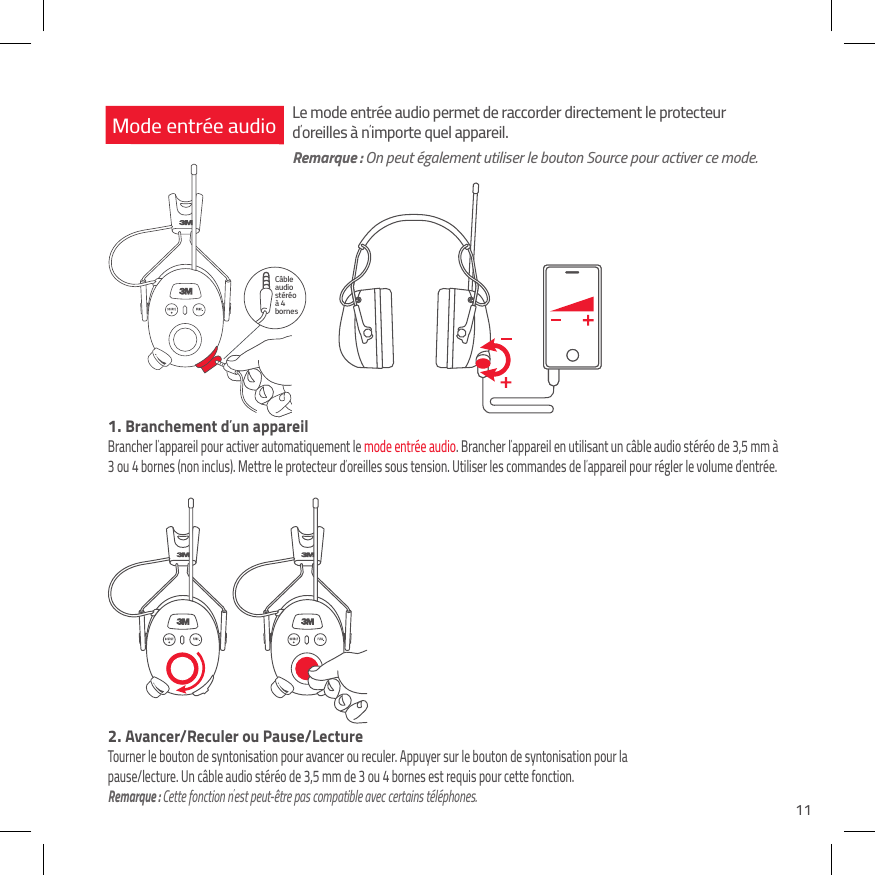

11Câble audio stéréo à 4 bornes Mode entrée audio1.  Branchement d’un appareilBrancher l’appareil pour activer automatiquement le mode entrée audio. Brancher l’appareil en utilisant un câble audio stéréo de 3,5 mm à 3 ou 4 bornes (non inclus). Mettre le protecteur d’oreilles sous tension. Utiliser les commandes de l’appareil pour régler le volume d’entrée.Le mode entrée audio permet de raccorder directement le protecteur d’oreilles à n’importe quel appareil.Remarque : On peut également utiliser le bouton Source pour activer ce mode.2.  Avancer/Reculer ou Pause/LectureTourner le bouton de syntonisation pour avancer ou reculer. Appuyer sur le bouton de syntonisation pour la pause/lecture. Un câble audio stéréo de 3,5 mm de 3 ou 4 bornes est requis pour cette fonction. Remarque : Cette fonction n’est peut-être pas compatible avec certains téléphones.

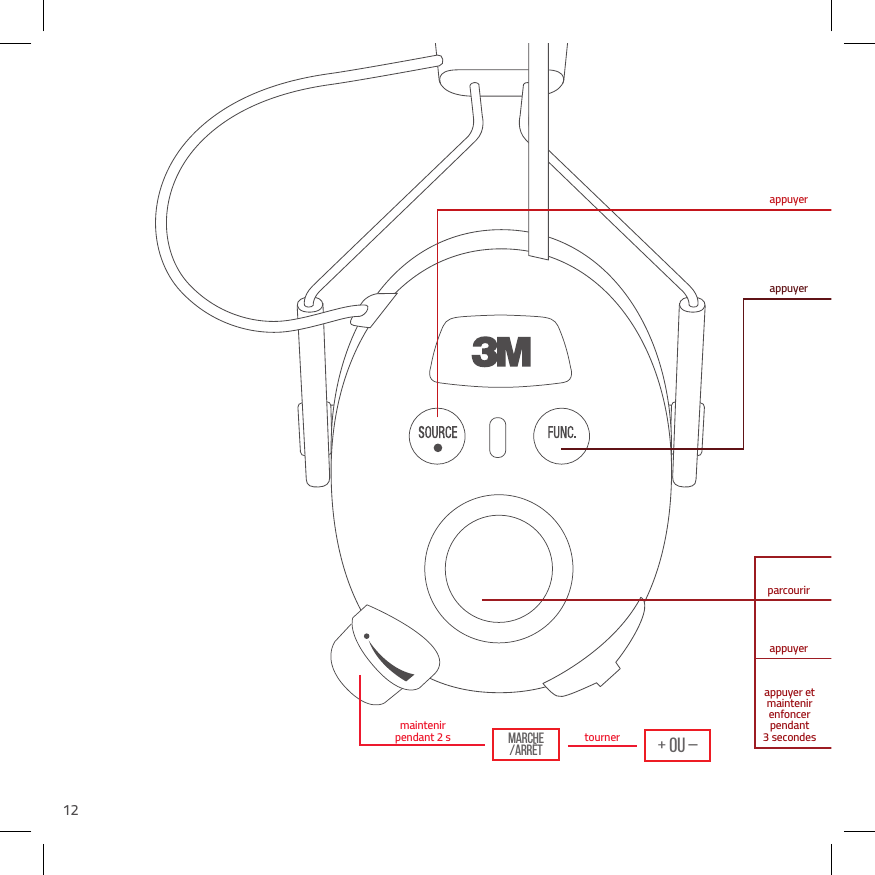

12tournermaintenirpendant 2 sappuyerappuyerparcourirappuyerappuyer et maintenirenfoncer pendant3 secondes+ oU –MARCHE /ARRÊT

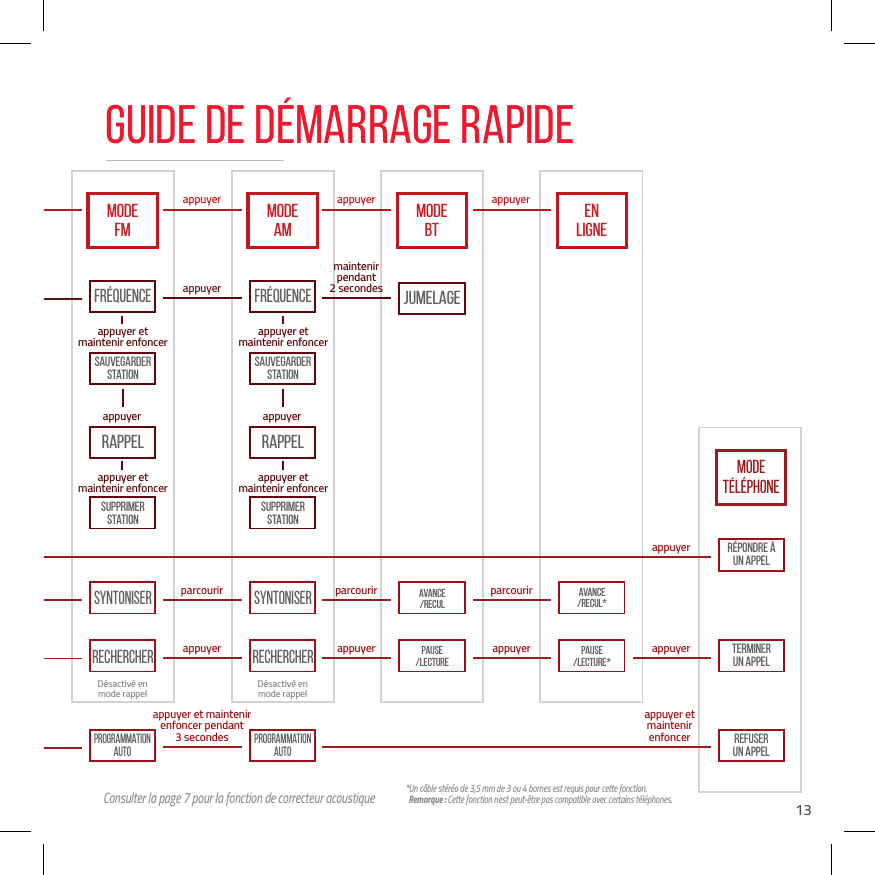

13Consulter la page 7 pour la fonction de correcteur acoustique *Un câble stéréo de 3,5 mm de 3 ou 4 bornes est requis pour cette fonction. Remarque : Cette fonction n’est peut-être pas compatible avec certains téléphones.Fréquence Fréquenceappuyer appuyer appuyerappuyerappuyerappuyer etmaintenir enfoncerappuyer etmaintenir enfoncerappuyer etmaintenir enfoncerappuyer etmaintenir enfoncerappuyerparcourir parcourir parcourirmaintenirpendant2 secondesappuyerappuyer etmaintenir enfoncerappuyer et maintenirenfoncer pendant3 secondesappuyer et maintenirenfoncer pendant3 secondesappuyer appuyer appuyerappuyerDésactivé en mode rappel Désactivé en  mode rappelSyntoniser SyntoniserAVANCE /RECULRappel RappelSupprimerstationSupprimerstationSauvegarderstationSauvegarderstationRechercherProgrammationautoProgrammationautoRefuser un appelRechercherPause /lectureJumelageAVANCE /RECUL*Pause /lecture*MODEFMMODEAMMODEBTENLIGNEMODE TÉLÉPHONETerminer un appelRépondre à un appelGuide de démarrage rapide

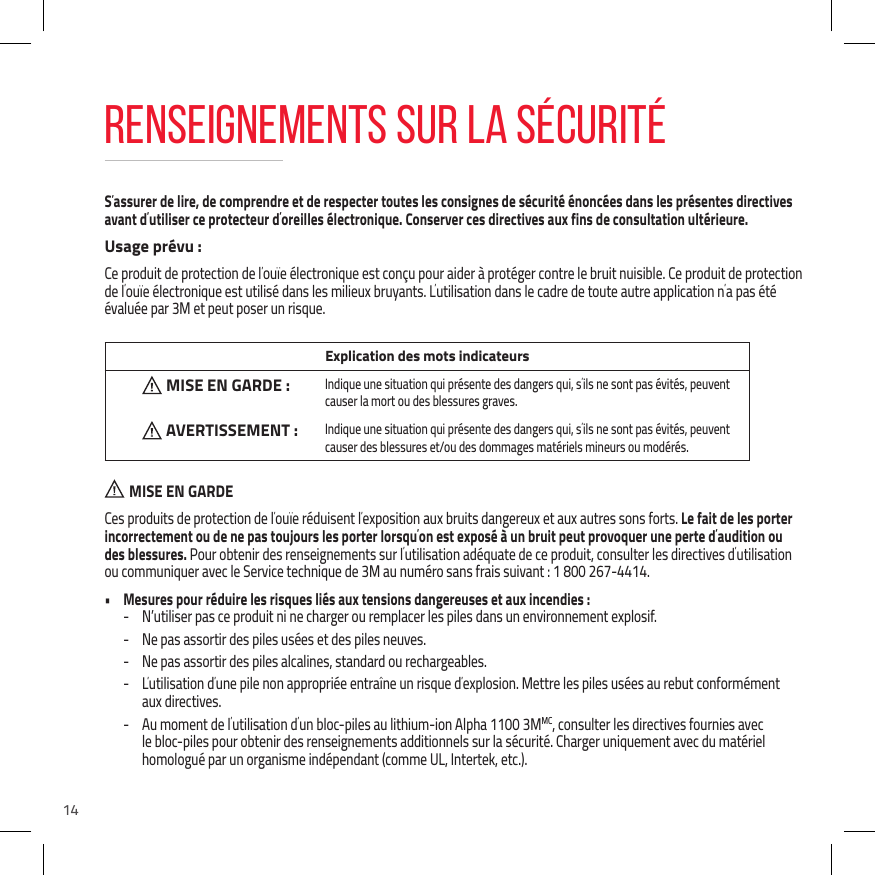

14S’assurer de lire, de comprendre et de respecter toutes les consignes de sécurité énoncées dans les présentes directives avant d’utiliser ce protecteur d’oreilles électronique. Conserver ces directives aux fins de consultation ultérieure.Usage prévu :Ce produit de protection de l’ouïe électronique est conçu pour aider à protéger contre le bruit nuisible. Ce produit de protection de l’ouïe électronique est utilisé dans les milieux bruyants. L’utilisation dans le cadre de toute autre application n’a pas été évaluée par 3M et peut poser un risque. Explication des mots indicateursMISE EN GARDE : Indique une situation qui présente des dangers qui, s’ils ne sont pas évités, peuvent causer la mort ou des blessures graves. AVERTISSEMENT : Indique une situation qui présente des dangers qui, s’ils ne sont pas évités, peuvent causer des blessures et/ou des dommages matériels mineurs ou modérés.  MISE EN GARDECes produits de protection de l’ouïe réduisent l’exposition aux bruits dangereux et aux autres sons forts. Le fait de les porter incorrectement ou de ne pas toujours les porter lorsqu’on est exposé à un bruit peut provoquer une perte d’audition ou des blessures. Pour obtenir des renseignements sur l’utilisation adéquate de ce produit, consulter les directives d’utilisation ou communiquer avec le Service technique de 3M au numéro sans frais suivant : 1 800 267-4414.•  Mesures pour réduire les risques liés aux tensions dangereuses et aux incendies : - N’utiliser pas ce produit ni ne charger ou remplacer les piles dans un environnement explosif. - Ne pas assortir des piles usées et des piles neuves. - Ne pas assortir des piles alcalines, standard ou rechargeables. - L’utilisation d’une pile non appropriée entraîne un risque d’explosion. Mettre les piles usées au rebut conformément  aux directives. - Au moment de l’utilisation d’un bloc-piles au lithium-ion Alpha 1100 3MMC, consulter les directives fournies avec le bloc-piles pour obtenir des renseignements additionnels sur la sécurité. Charger uniquement avec du matériel homologué par un organisme indépendant (comme UL, Intertek, etc.).RENSEIGNEMENTS SUR LA SÉCURITÉ
15Le logo DEEE (illustré à gauche) apparaît sur le produit pour indiquer que ce produit ne doit pas être mis au rebut ni jeté directement avec les autres déchets ménagers. Vous êtes responsable de mettre au rebut tout matériel électronique ou électrique en le déposant au point de collecte spécifié pour le recyclage de tels déchets dangereux. Mettre les composants au rebut conformément à la réglementation locale et gouvernementale applicable.•  Mesures pour réduire les risques associés aux bruits dangereux : - Toujours porter des dispositifs de protection de l’ouïe lorsqu’on est exposé à un bruit. - S’assurer que le dispositif de protection de l’ouïe est correctement ajusté. Suivre les directives d’ajustement fournies avec ce produit. - Ne pas plier ni donner une nouvelle forme au serre-tête, car cela risque de rendre l’ajustement plus lâche et de favoriser les fuites de bruits. - Des coussinets d’étanchéité bien ajustés contre la tête permettent d’accroître la protection. Tout élément qui interfère avec l’étanchéité, notamment les cheveux longs (les ramener en arrière le plus loin possible), les crayons ou les branches de lunettes épaisses ou mal ajustées, réduit le niveau de protection. - Vérifier régulièrement si des pièces des protecteurs d’oreilles sont craquées ou usées pour assurer un bon ajustement. Les remplacer au besoin. - Ne pas immerger dans l’eau. Nettoyer avec un chiffon humide et un savon doux. Ne pas utiliser de produits chimiques puissants ou abrasifs. - Ne pas entreposer le protecteur d’oreilles à l’abri de la lumière directe du soleil ou à une température supérieure à 55 °C (131 °F). Par exemple, derrière un pare-brise ou une fenêtre. - Ne pas alterner entre les modes de « contrôle sécuritaire de volume » et de « limiteur » pendant une même journée de travail.  AVERTISSEMENT•  Mesures pour réduire les risques d’incendie et d’exposition aux produits chimiques : - Ne pas entreposer avec les piles. Une pile qui coule peut causer des blessures  ou des dommages au protecteur d’oreilles.MISE EN GARDE DU FCC :Les changements ou les modifications qui ne sont pas expressément approuvés par le responsable de la conformité peuvent annuler l’autorisation de l’utilisateur d’utiliser le matériel. Cet appareil est conforme à la partie 15 des règlements de la FCC. On peut s’en servir sous réserve des deux conditions suivantes : (1) cet appareil ne doit pas provoquer d’interférences nocives; (2) il doit accepter toute interférence reçue, y compris les interférences qui peuvent causer un fonctionnement indésirable.

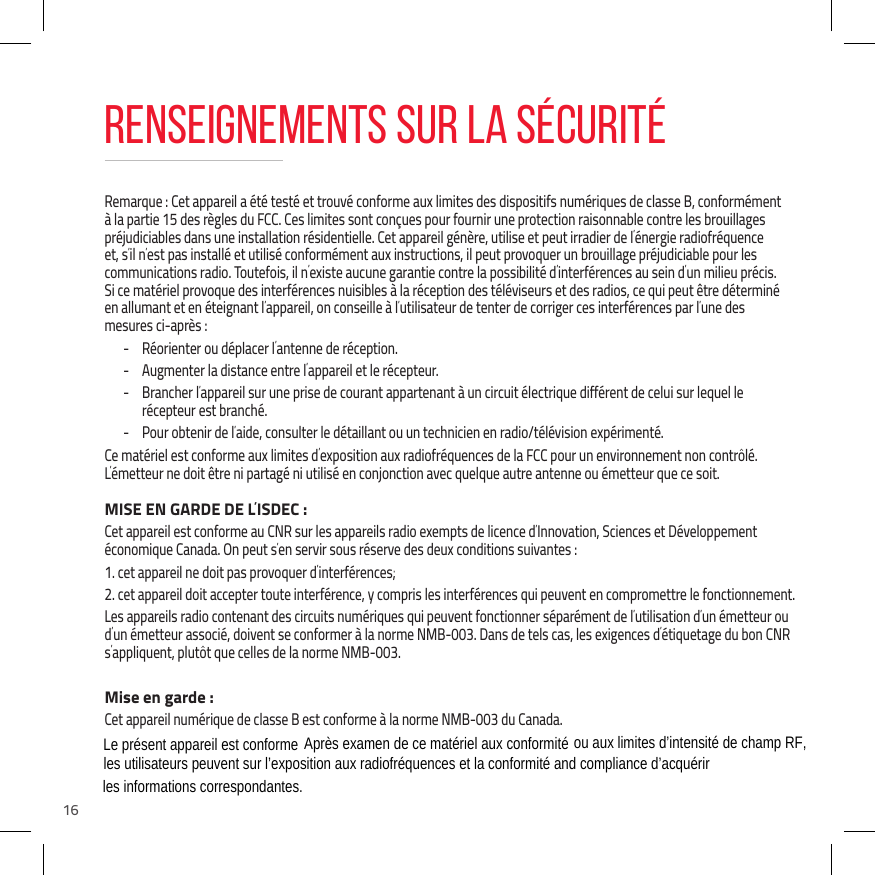

16Remarque : Cet appareil a été testé et trouvé conforme aux limites des dispositifs numériques de classe B, conformément à la partie 15 des règles du FCC. Ces limites sont conçues pour fournir une protection raisonnable contre les brouillages préjudiciables dans une installation résidentielle. Cet appareil génère, utilise et peut irradier de l’énergie radiofréquence et, s’il n’est pas installé et utilisé conformément aux instructions, il peut provoquer un brouillage préjudiciable pour les communications radio. Toutefois, il n’existe aucune garantie contre la possibilité d’interférences au sein d’un milieu précis.  Si ce matériel provoque des interférences nuisibles à la réception des téléviseurs et des radios, ce qui peut être déterminé en allumant et en éteignant l’appareil, on conseille à l’utilisateur de tenter de corriger ces interférences par l’une des mesures ci-après : - Réorienter ou déplacer l’antenne de réception. - Augmenter la distance entre l’appareil et le récepteur. - Brancher l’appareil sur une prise de courant appartenant à un circuit électrique différent de celui sur lequel le récepteur est branché. - Pour obtenir de l’aide, consulter le détaillant ou un technicien en radio/télévision expérimenté.Ce matériel est conforme aux limites d’exposition aux radiofréquences de la FCC pour un environnement non contrôlé. L’émetteur ne doit être ni partagé ni utilisé en conjonction avec quelque autre antenne ou émetteur que ce soit.MISE EN GARDE DE L’ISDEC :Cet appareil est conforme au CNR sur les appareils radio exempts de licence d’Innovation, Sciences et Développement économique Canada. On peut s’en servir sous réserve des deux conditions suivantes : 1. cet appareil ne doit pas provoquer d’interférences;2. cet appareil doit accepter toute interférence, y compris les interférences qui peuvent en compromettre le fonctionnement.Les appareils radio contenant des circuits numériques qui peuvent fonctionner séparément de l’utilisation d’un émetteur ou d’un émetteur associé, doivent se conformer à la norme NMB-003. Dans de tels cas, les exigences d’étiquetage du bon CNR s’appliquent, plutôt que celles de la norme NMB-003.Mise en garde :Cet appareil numérique de classe B est conforme à la norme NMB-003 du Canada.RENSEIGNEMENTS SUR LA SÉCURITÉThe device is compliance with RF exposure guidelines, users can obtain Canadian information on RF exposure and compliance.The minimum distance from body to use the device is 20cm. Le présent appareil est conforme Après examen de ce matériel aux conformité ou aux limites d’intensité de champ RF, les utilisateurs peuvent sur l’exposition aux radiofréquences et la conformité and compliance d’acquérir les informations correspondantes.

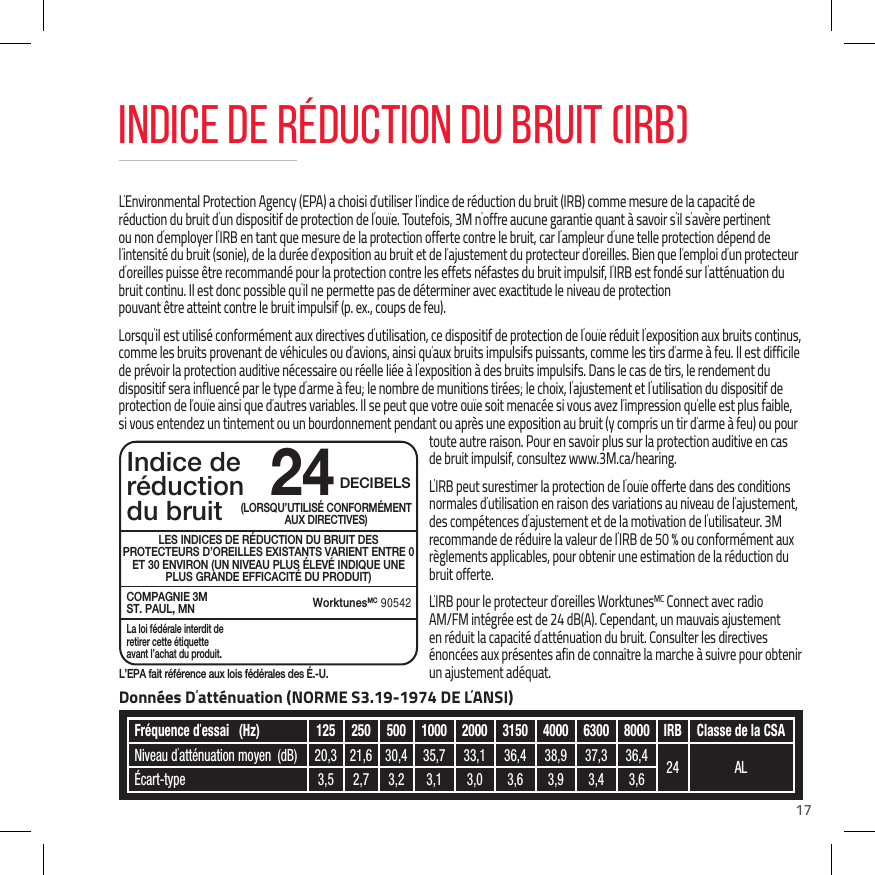

17L’EPA fait référence aux lois fédérales des É.-U.La loi fédérale interdit de retirer cette étiquette avant l’achat du produit.COMPAGNIE 3MST. PAUL, MNWorktunesMC 90542LES INDICES DE RÉDUCTION DU BRUIT DES PROTECTEURS D’OREILLES EXISTANTS VARIENT ENTRE 0 ET 30 ENVIRON (UN NIVEAU PLUS ÉLEVÉ INDIQUE UNE PLUS GRANDE EFFICACITÉ DU PRODUIT)(LORSQU’UTILISÉ CONFORMÉMENT AUX DIRECTIVES)DECIBELS24Indice deréductiondu bruitINDICE DE RÉDUCTION DU BRUIT (IRB)L’Environmental Protection Agency (EPA) a choisi d’utiliser l’indice de réduction du bruit (IRB) comme mesure de la capacité de réduction du bruit d’un dispositif de protection de l’ouïe. Toutefois, 3M n’offre aucune garantie quant à savoir s’il s’avère pertinent ou non d’employer l’IRB en tant que mesure de la protection offerte contre le bruit, car l’ampleur d’une telle protection dépend de l’intensité du bruit (sonie), de la durée d’exposition au bruit et de l’ajustement du protecteur d’oreilles. Bien que l’emploi d’un protecteur d’oreilles puisse être recommandé pour la protection contre les effets néfastes du bruit impulsif, l’IRB est fondé sur l’atténuation du bruit continu. Il est donc possible qu’il ne permette pas de déterminer avec exactitude le niveau de protection  pouvant être atteint contre le bruit impulsif (p. ex., coups de feu). Lorsqu’il est utilisé conformément aux directives d’utilisation, ce dispositif de protection de l’ouïe réduit l’exposition aux bruits continus, comme les bruits provenant de véhicules ou d’avions, ainsi qu’aux bruits impulsifs puissants, comme les tirs d’arme à feu. Il est difficile de prévoir la protection auditive nécessaire ou réelle liée à l’exposition à des bruits impulsifs. Dans le cas de tirs, le rendement du dispositif sera influencé par le type d’arme à feu; le nombre de munitions tirées; le choix, l’ajustement et l’utilisation du dispositif de protection de l’ouïe ainsi que d’autres variables. Il se peut que votre ouïe soit menacée si vous avez l’impression qu’elle est plus faible, si vous entendez un tintement ou un bourdonnement pendant ou après une exposition au bruit (y compris un tir d’arme à feu) ou pour toute autre raison. Pour en savoir plus sur la protection auditive en cas de bruit impulsif, consultez www.3M.ca/hearing.L’IRB peut surestimer la protection de l’ouïe offerte dans des conditions normales d’utilisation en raison des variations au niveau de l’ajustement, des compétences d’ajustement et de la motivation de l’utilisateur. 3M recommande de réduire la valeur de l’IRB de 50 % ou conformément aux règlements applicables, pour obtenir une estimation de la réduction du bruit offerte.L’IRB pour le protecteur d’oreilles WorktunesMC Connect avec radio AM/FM intégrée est de 24 dB(A). Cependant, un mauvais ajustement en réduit la capacité d’atténuation du bruit. Consulter les directives énoncées aux présentes afin de connaître la marche à suivre pour obtenir un ajustement adéquat.Fréquence d’essai  (Hz) 125 250 500 1000 2000 3150 4000 6300 8000 IRB Classe de la CSANiveau d’atténuation moyen  (dB) 20,3 21,6 30,4 35,7 33,1 36,4 38,9 37,3 36,4 24 ALÉcart-type 3,5 2,7 3,2 3,1 3,0 3,6 3,9 3,4 3,6Données D’atténuation (NORME S3.19-1974 DE L’ANSI)

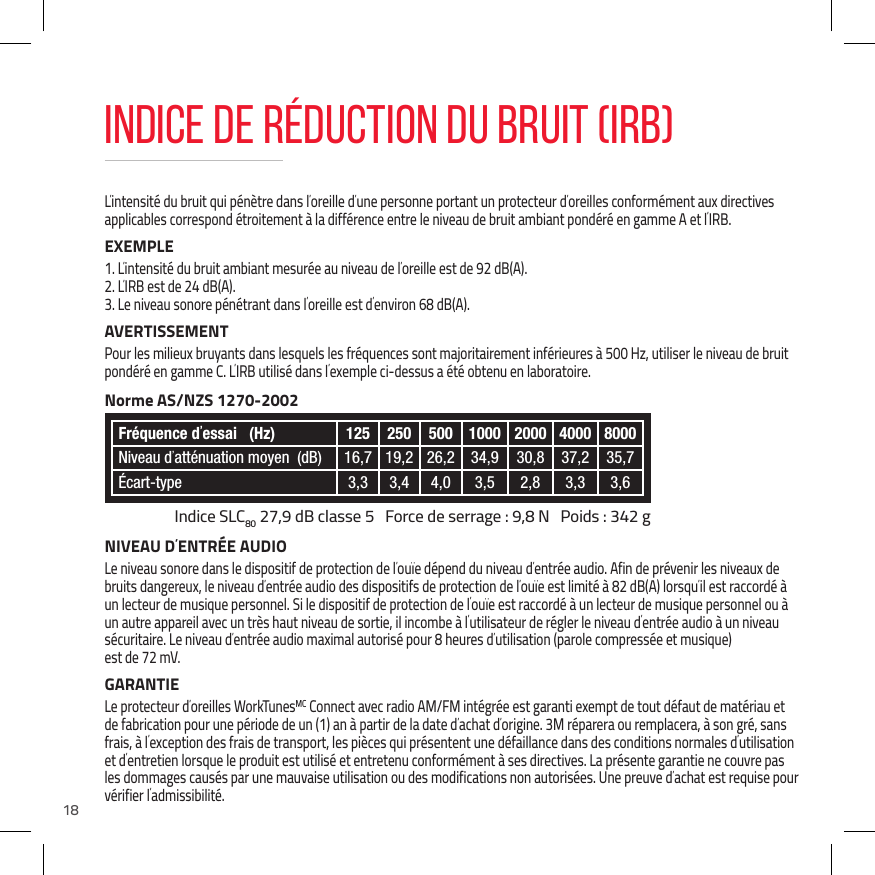

18L’intensité du bruit qui pénètre dans l’oreille d’une personne portant un protecteur d’oreilles conformément aux directives applicables correspond étroitement à la différence entre le niveau de bruit ambiant pondéré en gamme A et l’IRB.EXEMPLE1. L’intensité du bruit ambiant mesurée au niveau de l’oreille est de 92 dB(A).2. L’IRB est de 24 dB(A).3. Le niveau sonore pénétrant dans l’oreille est d’environ 68 dB(A).AVERTISSEMENTPour les milieux bruyants dans lesquels les fréquences sont majoritairement inférieures à 500 Hz, utiliser le niveau de bruit pondéré en gamme C. L’IRB utilisé dans l’exemple ci-dessus a été obtenu en laboratoire.       NIVEAU D’ENTRÉE AUDIOLe niveau sonore dans le dispositif de protection de l’ouïe dépend du niveau d’entrée audio. Afin de prévenir les niveaux de bruits dangereux, le niveau d’entrée audio des dispositifs de protection de l’ouïe est limité à 82 dB(A) lorsqu’il est raccordé à un lecteur de musique personnel. Si le dispositif de protection de l’ouïe est raccordé à un lecteur de musique personnel ou à un autre appareil avec un très haut niveau de sortie, il incombe à l’utilisateur de régler le niveau d’entrée audio à un niveau sécuritaire. Le niveau d’entrée audio maximal autorisé pour 8 heures d’utilisation (parole compressée et musique)  est de 72 mV.GARANTIELe protecteur d’oreilles WorkTunesMC Connect avec radio AM/FM intégrée est garanti exempt de tout défaut de matériau et de fabrication pour une période de un (1) an à partir de la date d’achat d’origine. 3M réparera ou remplacera, à son gré, sans frais, à l’exception des frais de transport, les pièces qui présentent une défaillance dans des conditions normales d’utilisation et d’entretien lorsque le produit est utilisé et entretenu conformément à ses directives. La présente garantie ne couvre pas les dommages causés par une mauvaise utilisation ou des modifications non autorisées. Une preuve d’achat est requise pour vérifier l’admissibilité.Fréquence d’essai  (Hz) 125 250 500 1000 2000 4000 8000Niveau d’atténuation moyen  (dB) 16,7 19,2 26,2 34,9 30,8 37,2 35,7Écart-type 3,3 3,4 4,0 3,5 2,8 3,3 3,6Norme AS/NZS 1270-2002INDICE DE RÉDUCTION DU BRUIT (IRB)Indice SLC80 27,9 dB classe 5   Force de serrage : 9,8 N   Poids : 342 g

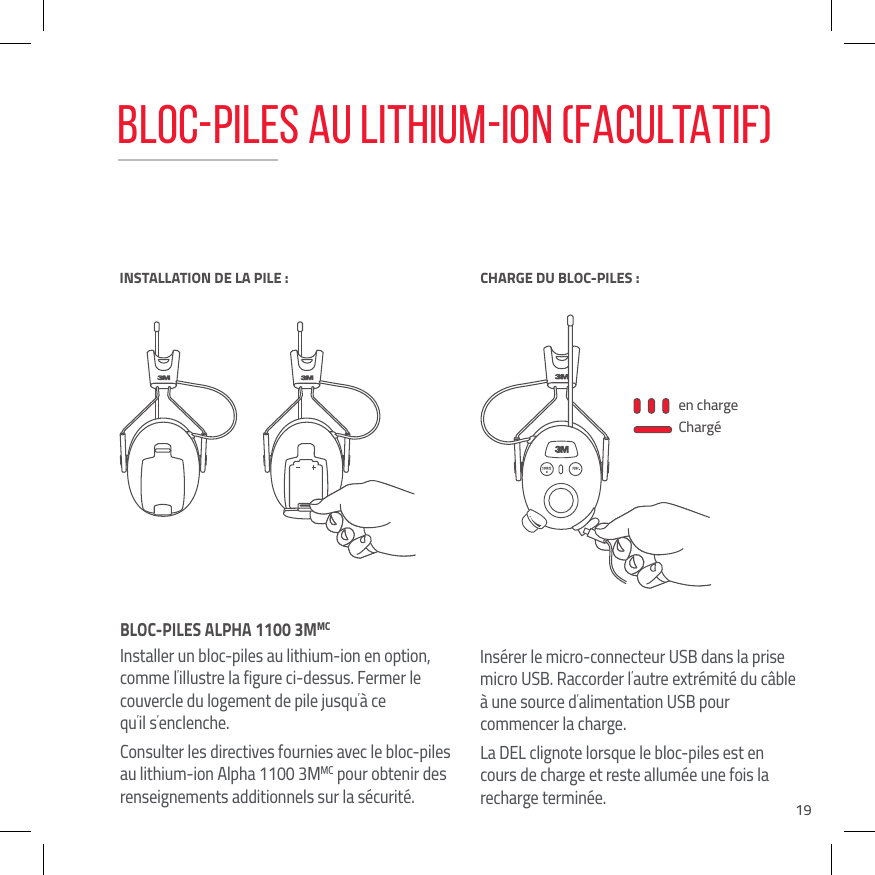

19BLOC-PILES ALPHA 1100 3MMC Installer un bloc-piles au lithium-ion en option, comme l’illustre la figure ci-dessus. Fermer le couvercle du logement de pile jusqu’à ce  qu’il s’enclenche.Consulter les directives fournies avec le bloc-piles au lithium-ion Alpha 1100 3MMC pour obtenir des renseignements additionnels sur la sécurité.Insérer le micro-connecteur USB dans la prise micro USB. Raccorder l’autre extrémité du câble à une source d’alimentation USB pour  commencer la charge. La DEL clignote lorsque le bloc-piles est en cours de charge et reste allumée une fois la recharge terminée.en chargeChargéINSTALLATION DE LA PILE :BATTERY LOWCHARGE DU BLOC-PILES :BLOC-PILES AU LITHIUM-ION (FACULTATIF)
 WORKTUNESTMPROTECTOR AUDITIVO CONECTA + AM/FM
1WORKTUNESTMPROTECTOR AUDITIVO CONECTA + AM/FM
2

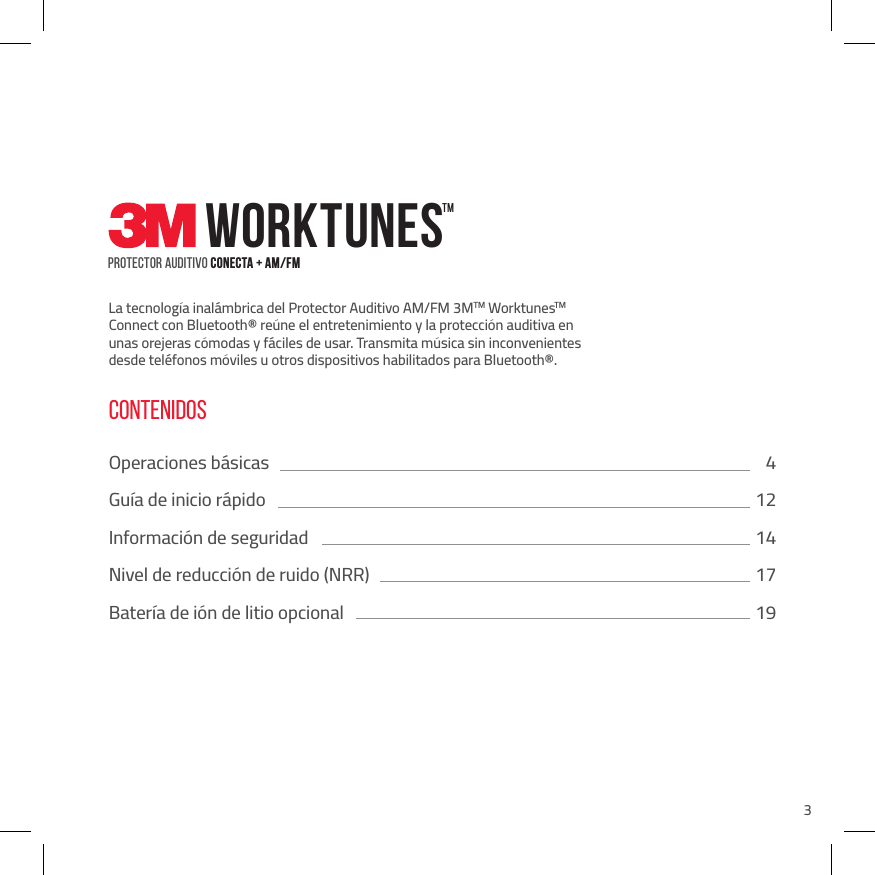

3La tecnología inalámbrica del Protector Auditivo AM/FM 3MTM WorktunesTM Connect con Bluetooth® reúne el entretenimiento y la protección auditiva en unas orejeras cómodas y fáciles de usar. Transmita música sin inconvenientes desde teléfonos móviles u otros dispositivos habilitados para Bluetooth®.ContenidosOperaciones básicas  4Guía de inicio rápido  12Información de seguridad  14Nivel de reducción de ruido (NRR)   17Batería de ión de litio opcional   19WORKTUNESTMPROTECTOR AUDITIVO CONECTA + AM/FM

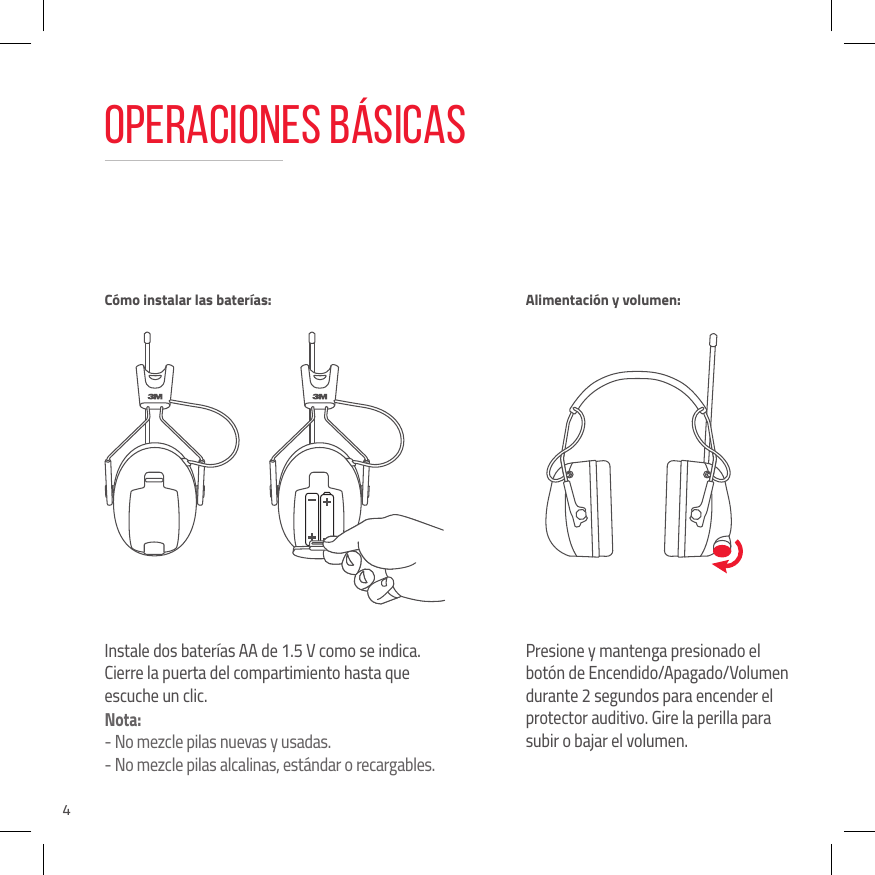

4Operaciones básicasInstale dos baterías AA de 1.5 V como se indica. Cierre la puerta del compartimiento hasta que escuche un clic.Nota:-  No mezcle pilas nuevas y usadas.-  No mezcle pilas alcalinas, estándar o recargables.Presione y mantenga presionado el botón de Encendido/Apagado/Volumen durante 2 segundos para encender el protector auditivo. Gire la perilla para subir o bajar el volumen.Cómo instalar las baterías:  Alimentación y volumen:

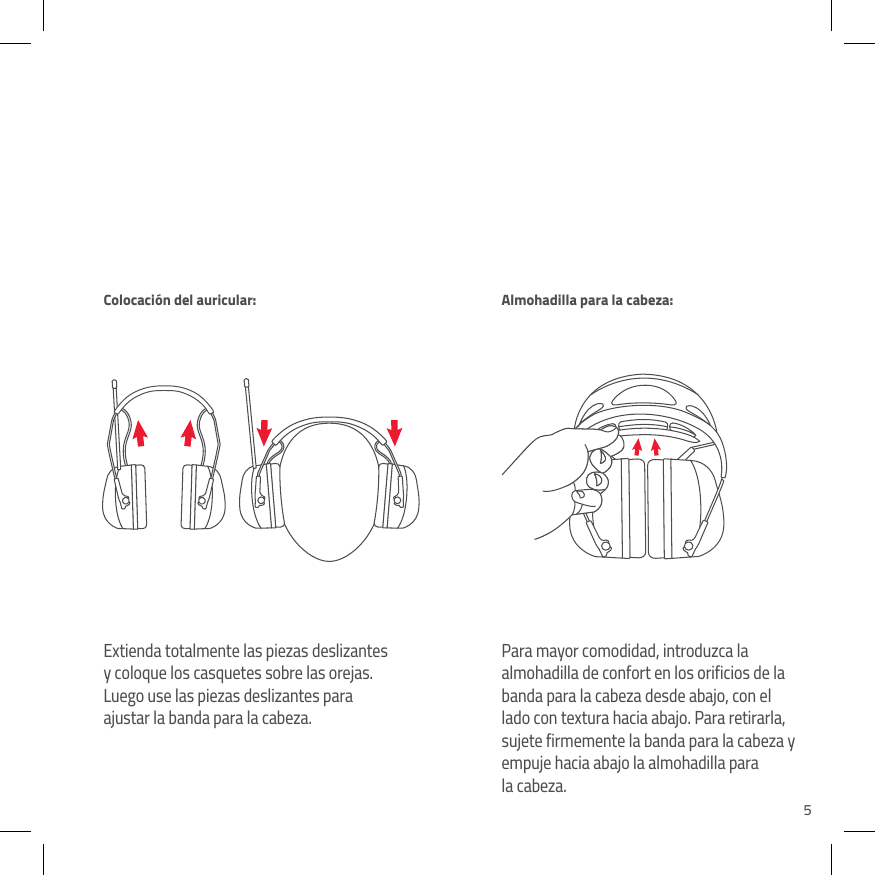

5Extienda totalmente las piezas deslizantes y coloque los casquetes sobre las orejas. Luego use las piezas deslizantes para ajustar la banda para la cabeza.Para mayor comodidad, introduzca la almohadilla de confort en los orificios de la banda para la cabeza desde abajo, con el lado con textura hacia abajo. Para retirarla, sujete firmemente la banda para la cabeza y empuje hacia abajo la almohadilla para  la cabeza.Colocación del auricular:  Almohadilla para la cabeza:

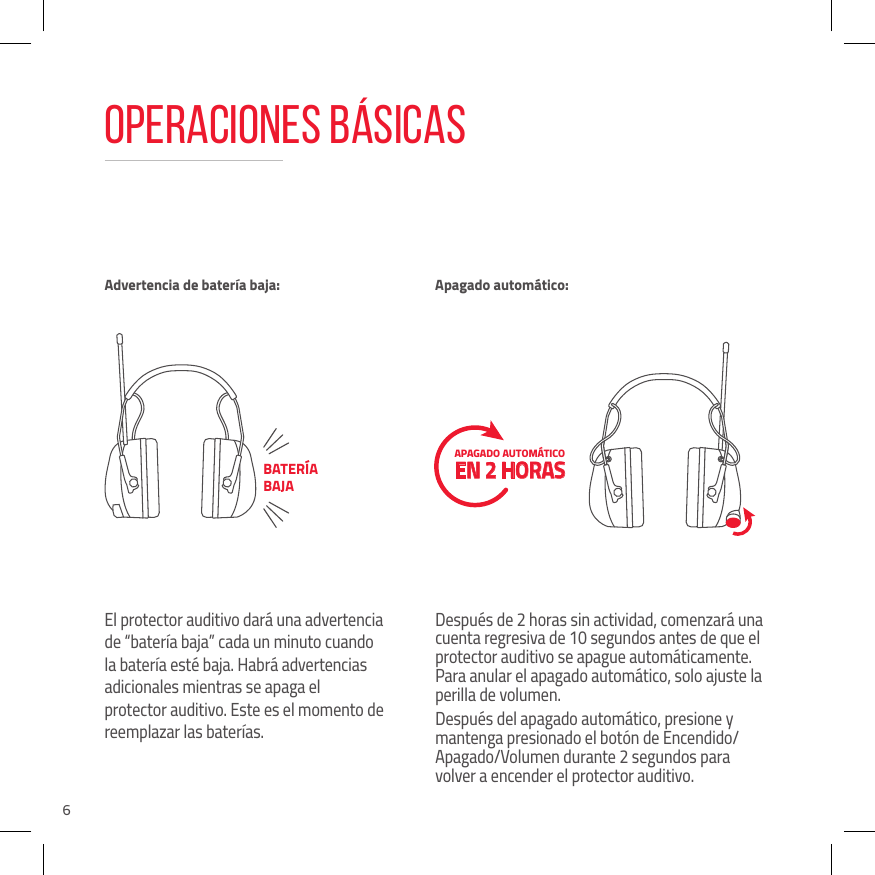

6Operaciones básicasEl protector auditivo dará una advertencia de “batería baja” cada un minuto cuando la batería esté baja. Habrá advertencias adicionales mientras se apaga el protector auditivo. Este es el momento de reemplazar las baterías.Después de 2 horas sin actividad, comenzará una cuenta regresiva de 10 segundos antes de que el protector auditivo se apague automáticamente. Para anular el apagado automático, solo ajuste la perilla de volumen.Después del apagado automático, presione y mantenga presionado el botón de Encendido/Apagado/Volumen durante 2 segundos para volver a encender el protector auditivo.Advertencia de batería baja: Apagado automático:BATERÍA BAJAAPAGADO AUTOMÁTICO  EN 2 HORAS

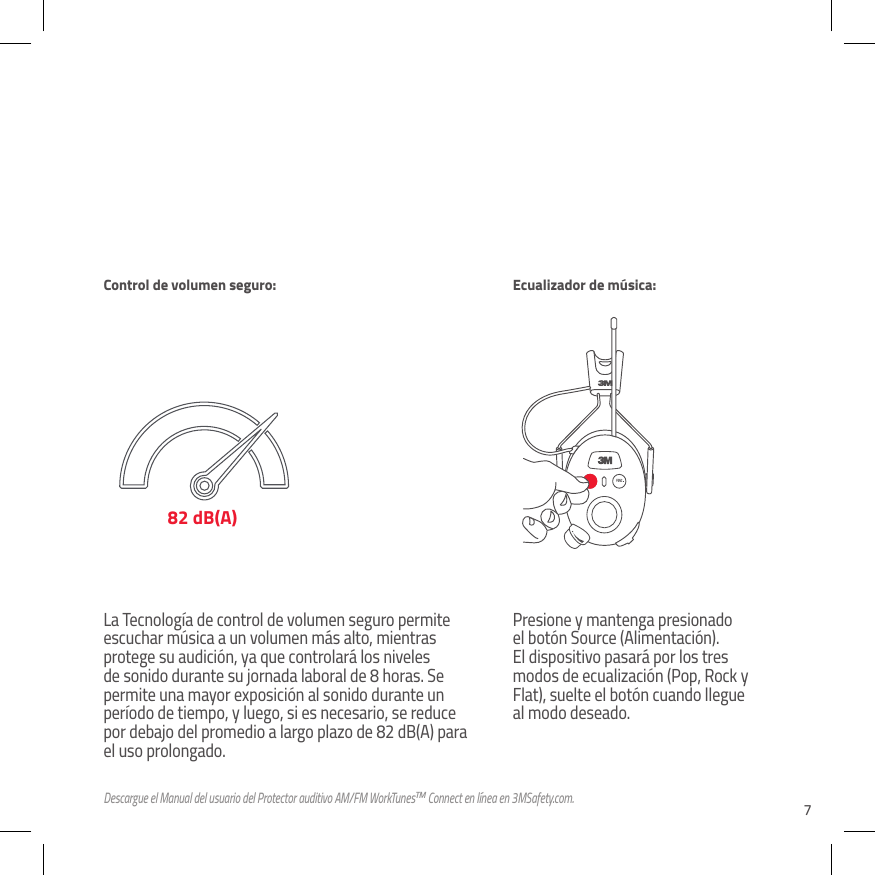

7La Tecnología de control de volumen seguro permite escuchar música a un volumen más alto, mientras protege su audición, ya que controlará los niveles de sonido durante su jornada laboral de 8 horas. Se permite una mayor exposición al sonido durante un período de tiempo, y luego, si es necesario, se reduce por debajo del promedio a largo plazo de 82 dB(A) para el uso prolongado.Presione y mantenga presionado el botón Source (Alimentación). El dispositivo pasará por los tres modos de ecualización (Pop, Rock y Flat), suelte el botón cuando llegue al modo deseado.82 dB(A)Control de volumen seguro: Ecualizador de música:Descargue el Manual del usuario del Protector auditivo AM/FM WorkTunesTM Connect en línea en 3MSafety.com.

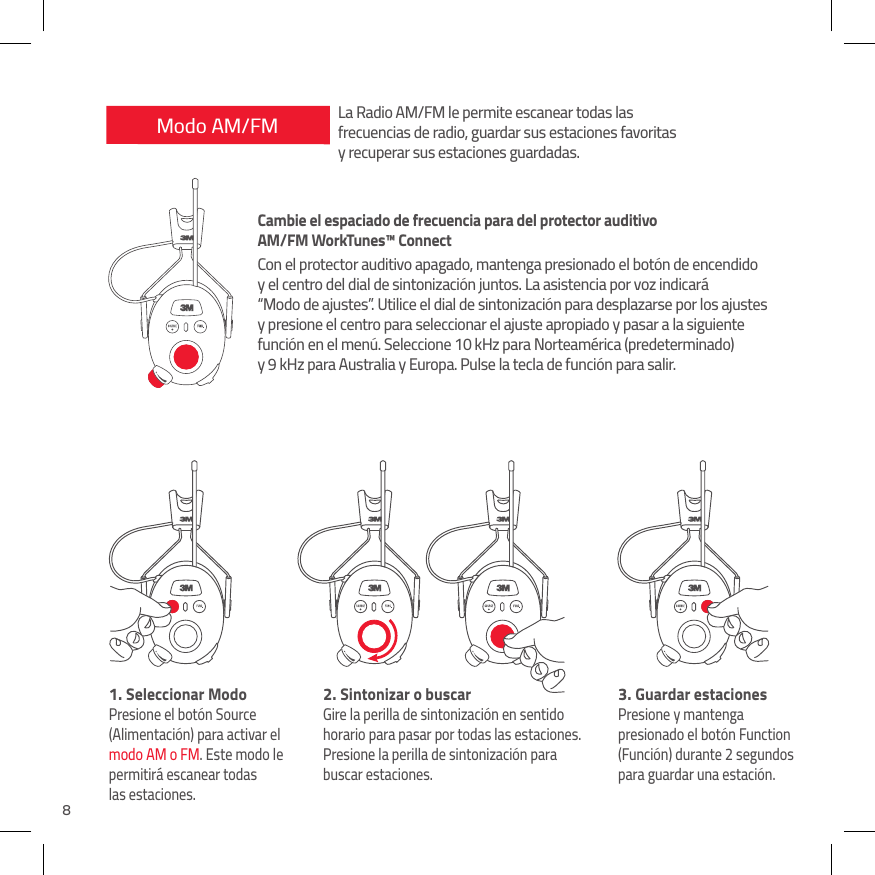

8Modo AM/FM1.  Seleccionar ModoPresione el botón Source (Alimentación) para activar el modo AM o FM. Este modo le permitirá escanear todas  las estaciones.2.  Sintonizar o buscarGire la perilla de sintonización en sentido horario para pasar por todas las estaciones. Presione la perilla de sintonización para buscar estaciones.3.  Guardar estacionesPresione y mantenga presionado el botón Function (Función) durante 2 segundos para guardar una estación.La Radio AM/FM le permite escanear todas las  frecuencias de radio, guardar sus estaciones favoritas  y recuperar sus estaciones guardadas.Cambie el espaciado de frecuencia para del protector auditivo  AM/FM WorkTunes™ ConnectCon el protector auditivo apagado, mantenga presionado el botón de encendido y el centro del dial de sintonización juntos. La asistencia por voz indicará “Modo de ajustes”. Utilice el dial de sintonización para desplazarse por los ajustes y presione el centro para seleccionar el ajuste apropiado y pasar a la siguiente función en el menú. Seleccione 10 kHz para Norteamérica (predeterminado) y 9 kHz para Australia y Europa. Pulse la tecla de función para salir.

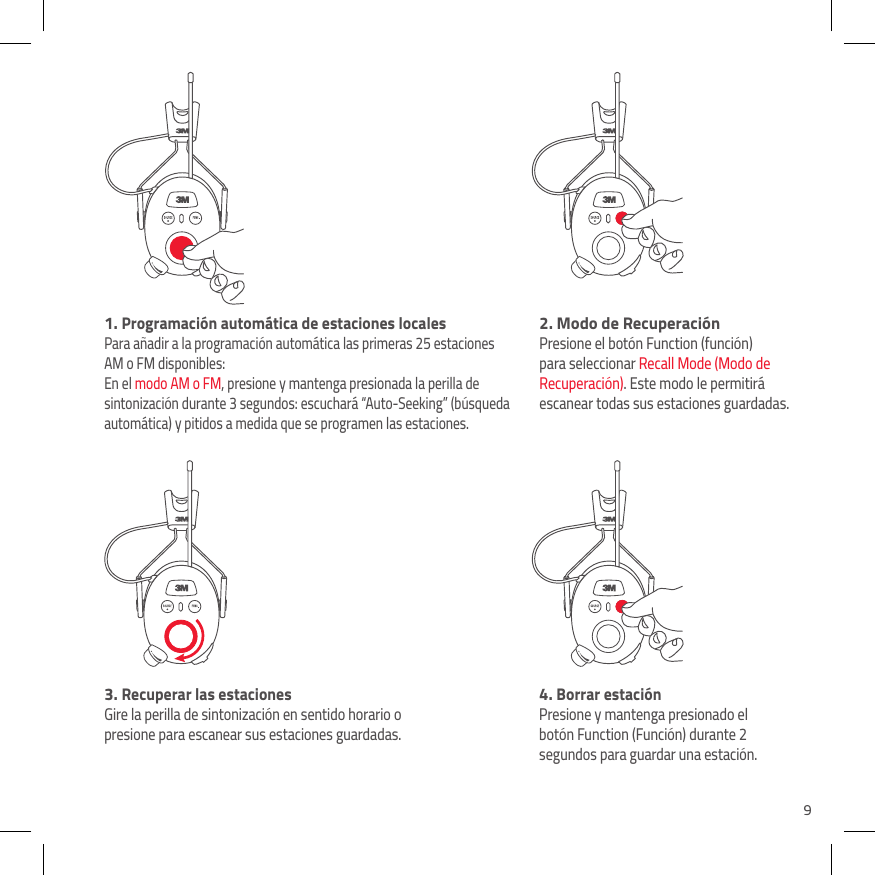

91.  Programación automática de estaciones localesPara añadir a la programación automática las primeras 25 estaciones AM o FM disponibles: En el modo AM o FM, presione y mantenga presionada la perilla de sintonización durante 3 segundos: escuchará “Auto-Seeking” (búsqueda automática) y pitidos a medida que se programen las estaciones.2. Modo de Recuperación Presione el botón Function (función) para seleccionar Recall Mode (Modo de Recuperación). Este modo le permitirá escanear todas sus estaciones guardadas.3.  Recuperar las estacionesGire la perilla de sintonización en sentido horario o presione para escanear sus estaciones guardadas.4.  Borrar estaciónPresione y mantenga presionado el botón Function (Función) durante 2 segundos para guardar una estación.

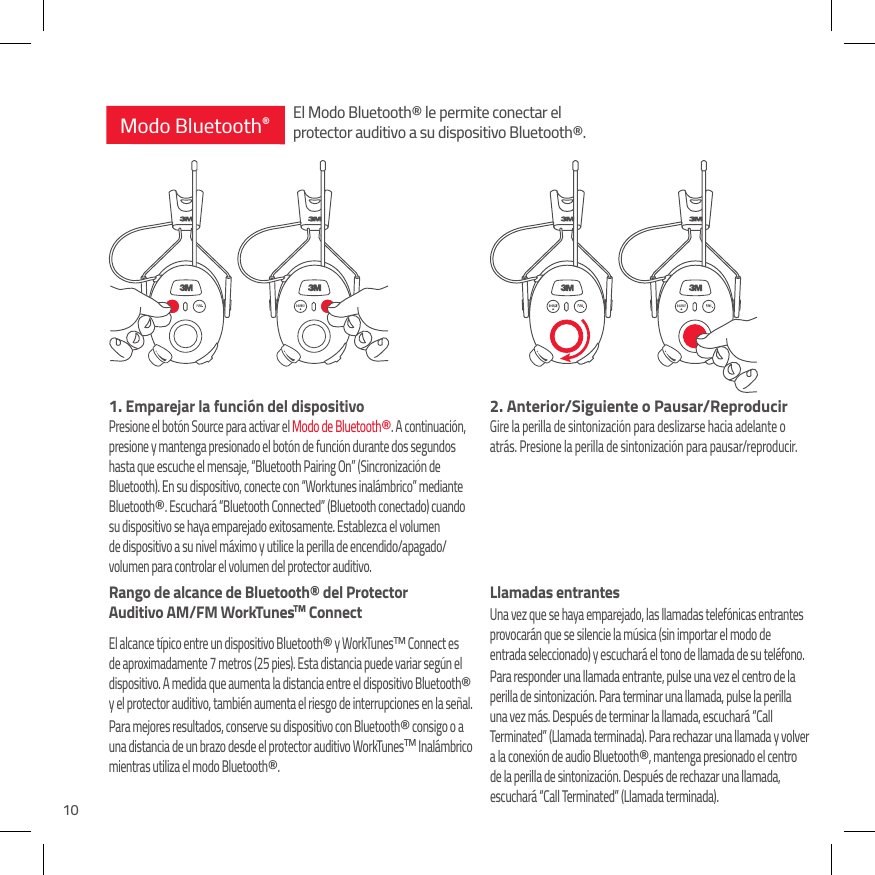

102. Anterior/Siguiente o Pausar/ReproducirGire la perilla de sintonización para deslizarse hacia adelante o  atrás. Presione la perilla de sintonización para pausar/reproducir. Llamadas entrantesUna vez que se haya emparejado, las llamadas telefónicas entrantes  provocarán que se silencie la música (sin importar el modo de  entrada seleccionado) y escuchará el tono de llamada de su teléfono. Para responder una llamada entrante, pulse una vez el centro de la perilla de sintonización. Para terminar una llamada, pulse la perilla una vez más. Después de terminar la llamada, escuchará “Call Terminated” (Llamada terminada). Para rechazar una llamada y volver a la conexión de audio Bluetooth®, mantenga presionado el centro de la perilla de sintonización. Después de rechazar una llamada, escuchará “Call Terminated” (Llamada terminada).1.  Emparejar la función del dispositivoPresione el botón Source para activar el Modo de Bluetooth®. A continuación, presione y mantenga presionado el botón de función durante dos segundos hasta que escuche el mensaje, “Bluetooth Pairing On” (Sincronización de Bluetooth). En su dispositivo, conecte con “Worktunes inalámbrico” mediante Bluetooth®. Escuchará “Bluetooth Connected” (Bluetooth conectado) cuando su dispositivo se haya emparejado exitosamente. Establezca el volumen de dispositivo a su nivel máximo y utilice la perilla de encendido/apagado/volumen para controlar el volumen del protector auditivo.Rango de alcance de Bluetooth® del Protector  Auditivo AM/FM WorkTunesTM ConnectEl alcance típico entre un dispositivo Bluetooth® y WorkTunesTM Connect es de aproximadamente 7 metros (25 pies). Esta distancia puede variar según el dispositivo. A medida que aumenta la distancia entre el dispositivo Bluetooth® y el protector auditivo, también aumenta el riesgo de interrupciones en la señal. Para mejores resultados, conserve su dispositivo con Bluetooth® consigo o a una distancia de un brazo desde el protector auditivo WorkTunesTM Inalámbrico mientras utiliza el modo Bluetooth®.Modo Bluetooth®El Modo Bluetooth® le permite conectar el protector auditivo a su dispositivo Bluetooth®.

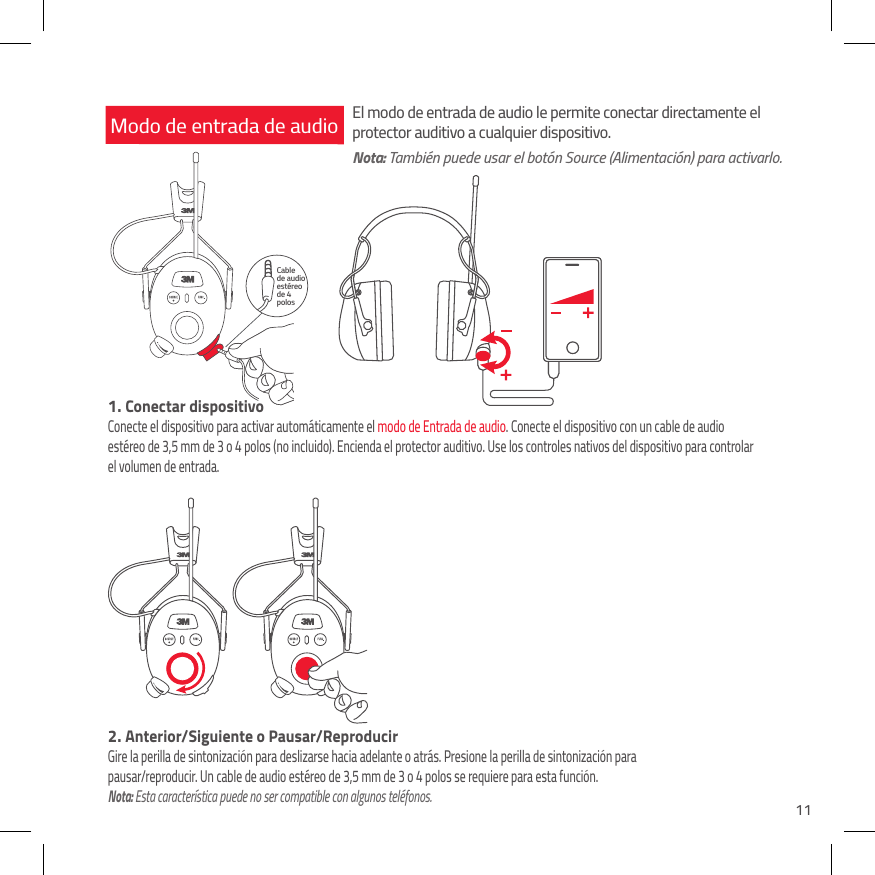

11Cable  de audio estéreo de 4 polosModo de entrada de audio1.  Conectar dispositivoConecte el dispositivo para activar automáticamente el modo de Entrada de audio. Conecte el dispositivo con un cable de audio estéreo de 3,5 mm de 3 o 4 polos (no incluido). Encienda el protector auditivo. Use los controles nativos del dispositivo para controlar el volumen de entrada.El modo de entrada de audio le permite conectar directamente el protector auditivo a cualquier dispositivo.Nota: También puede usar el botón Source (Alimentación) para activarlo.2.  Anterior/Siguiente o Pausar/ReproducirGire la perilla de sintonización para deslizarse hacia adelante o atrás. Presione la perilla de sintonización para pausar/reproducir. Un cable de audio estéreo de 3,5 mm de 3 o 4 polos se requiere para esta función. Nota: Esta característica puede no ser compatible con algunos teléfonos.

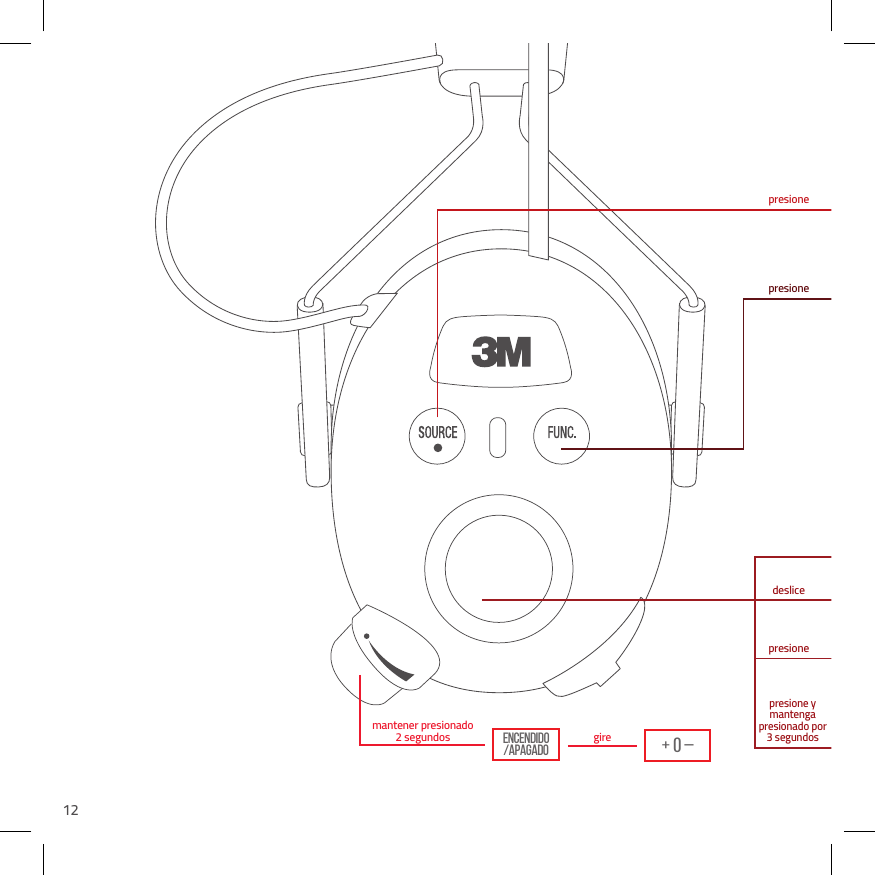

12giremantener presionado2 segundospresionepresionedeslicepresionepresione y mantengapresionado por3 segundos+ o –Encendido /aPAgado

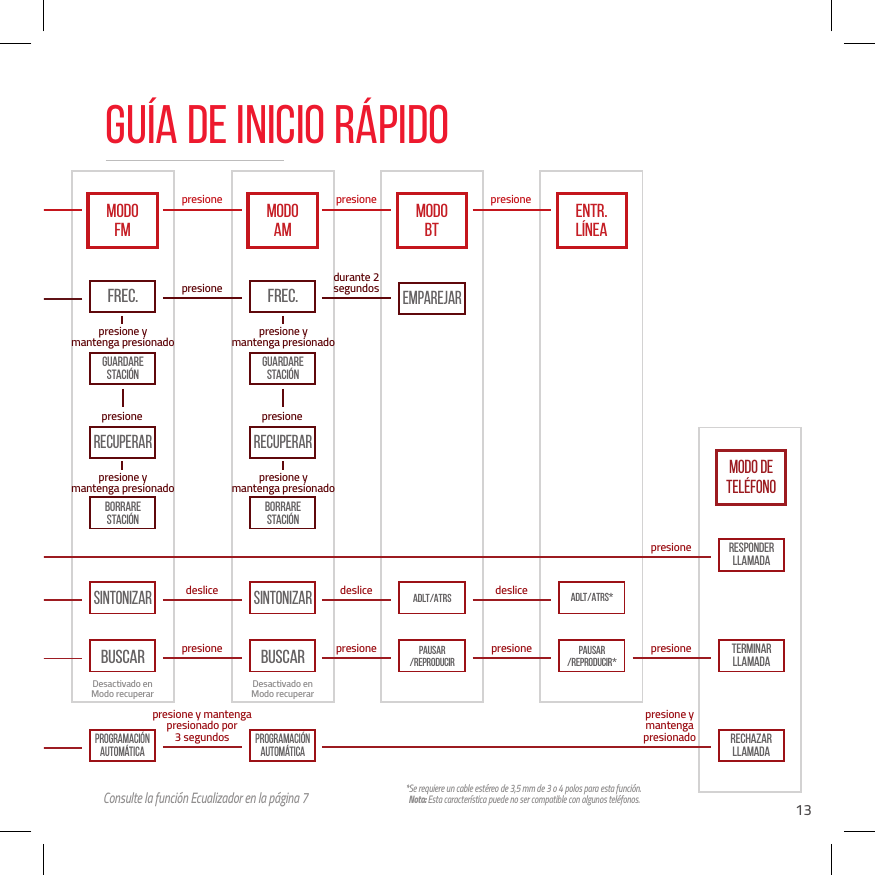

13Frec. Frec.presione presione presionepresionepresionepresione ymantenga presionadopresione ymantenga presionadopresione ymantenga presionadopresione ymantenga presionadopresionedeslice deslice deslicedurante 2segundospresionepresione ymantenga presionadopresione y mantengapresionado por3 segundospresione y mantengapresionado por3 segundospresione presione presionepresioneDesactivado enModo recuperar Desactivado enModo recuperarSintonizar SintonizarADLT/ATRSRecuperar RecuperarBorrarestaciónBorrarestaciónGuardarestaciónGuardarestaciónBuscarProgramaciónautomáticaProgramaciónautomáticaRechazar llamadaBuscar Pausar /reproducirEmparejarADLT/ATRS*Pausar /reproducir*MODOFMMODOAMMODOBTENTR.LÍNEAMODO DE TELÉFONOConsulte la función Ecualizador en la página 7 *Se requiere un cable estéreo de 3,5 mm de 3 o 4 polos para esta función. Nota: Esta característica puede no ser compatible con algunos teléfonos.Terminar llamadaResponder llamadaGuía de inicio rápido

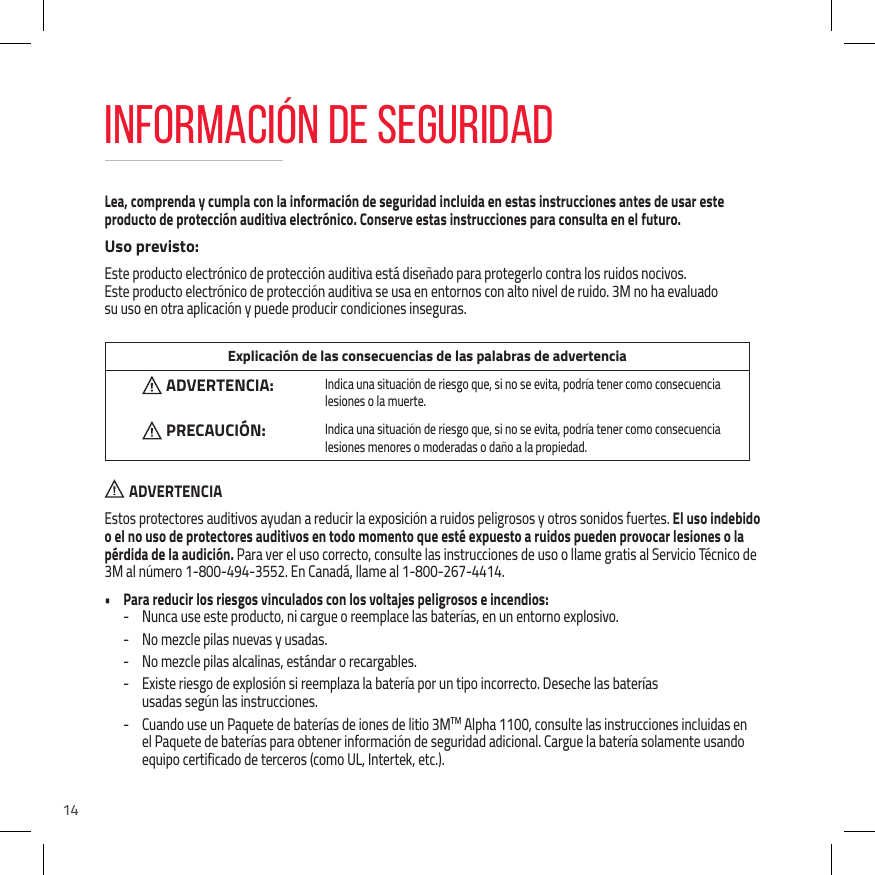

14Lea, comprenda y cumpla con la información de seguridad incluida en estas instrucciones antes de usar este producto de protección auditiva electrónico. Conserve estas instrucciones para consulta en el futuro.Uso previsto:Este producto electrónico de protección auditiva está diseñado para protegerlo contra los ruidos nocivos.  Este producto electrónico de protección auditiva se usa en entornos con alto nivel de ruido. 3M no ha evaluado  su uso en otra aplicación y puede producir condiciones inseguras. Explicación de las consecuencias de las palabras de advertenciaADVERTENCIA:  Indica una situación de riesgo que, si no se evita, podría tener como consecuencia lesiones o la muerte.PRECAUCIÓN:  Indica una situación de riesgo que, si no se evita, podría tener como consecuencia lesiones menores o moderadas o daño a la propiedad.  ADVERTENCIAEstos protectores auditivos ayudan a reducir la exposición a ruidos peligrosos y otros sonidos fuertes. El uso indebido o el no uso de protectores auditivos en todo momento que esté expuesto a ruidos pueden provocar lesiones o la pérdida de la audición. Para ver el uso correcto, consulte las instrucciones de uso o llame gratis al Servicio Técnico de 3M al número 1-800-494-3552. En Canadá, llame al 1-800-267-4414.•  Para reducir los riesgos vinculados con los voltajes peligrosos e incendios: - Nunca use este producto, ni cargue o reemplace las baterías, en un entorno explosivo. - No mezcle pilas nuevas y usadas. - No mezcle pilas alcalinas, estándar o recargables. - Existe riesgo de explosión si reemplaza la batería por un tipo incorrecto. Deseche las baterías  usadas según las instrucciones. - Cuando use un Paquete de baterías de iones de litio 3MTM Alpha 1100, consulte las instrucciones incluidas en el Paquete de baterías para obtener información de seguridad adicional. Cargue la batería solamente usando equipo certificado de terceros (como UL, Intertek, etc.).INFORMACIÓN DE SEGURIDAD

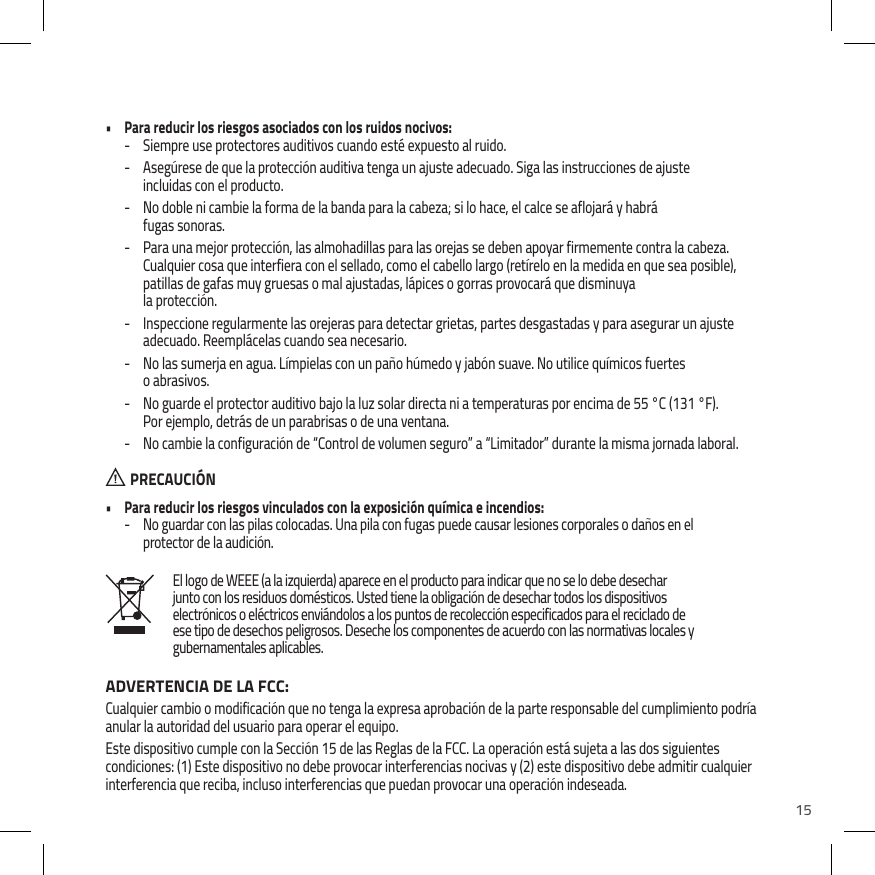

15El logo de WEEE (a la izquierda) aparece en el producto para indicar que no se lo debe desechar junto con los residuos domésticos. Usted tiene la obligación de desechar todos los dispositivos electrónicos o eléctricos enviándolos a los puntos de recolección especificados para el reciclado de ese tipo de desechos peligrosos. Deseche los componentes de acuerdo con las normativas locales y gubernamentales aplicables.•  Para reducir los riesgos asociados con los ruidos nocivos: - Siempre use protectores auditivos cuando esté expuesto al ruido. - Asegúrese de que la protección auditiva tenga un ajuste adecuado. Siga las instrucciones de ajuste incluidas con el producto. - No doble ni cambie la forma de la banda para la cabeza; si lo hace, el calce se aflojará y habrá  fugas sonoras. - Para una mejor protección, las almohadillas para las orejas se deben apoyar firmemente contra la cabeza. Cualquier cosa que interfiera con el sellado, como el cabello largo (retírelo en la medida en que sea posible), patillas de gafas muy gruesas o mal ajustadas, lápices o gorras provocará que disminuya  la protección. - Inspeccione regularmente las orejeras para detectar grietas, partes desgastadas y para asegurar un ajuste adecuado. Reemplácelas cuando sea necesario. - No las sumerja en agua. Límpielas con un paño húmedo y jabón suave. No utilice químicos fuertes  o abrasivos. - No guarde el protector auditivo bajo la luz solar directa ni a temperaturas por encima de 55 °C (131 °F). Por ejemplo, detrás de un parabrisas o de una ventana. - No cambie la configuración de “Control de volumen seguro” a “Limitador” durante la misma jornada laboral.  PRECAUCIÓN•  Para reducir los riesgos vinculados con la exposición química e incendios: - No guardar con las pilas colocadas. Una pila con fugas puede causar lesiones corporales o daños en el protector de la audición.ADVERTENCIA DE LA FCC:Cualquier cambio o modificación que no tenga la expresa aprobación de la parte responsable del cumplimiento podría anular la autoridad del usuario para operar el equipo. Este dispositivo cumple con la Sección 15 de las Reglas de la FCC. La operación está sujeta a las dos siguientes condiciones: (1) Este dispositivo no debe provocar interferencias nocivas y (2) este dispositivo debe admitir cualquier interferencia que reciba, incluso interferencias que puedan provocar una operación indeseada.

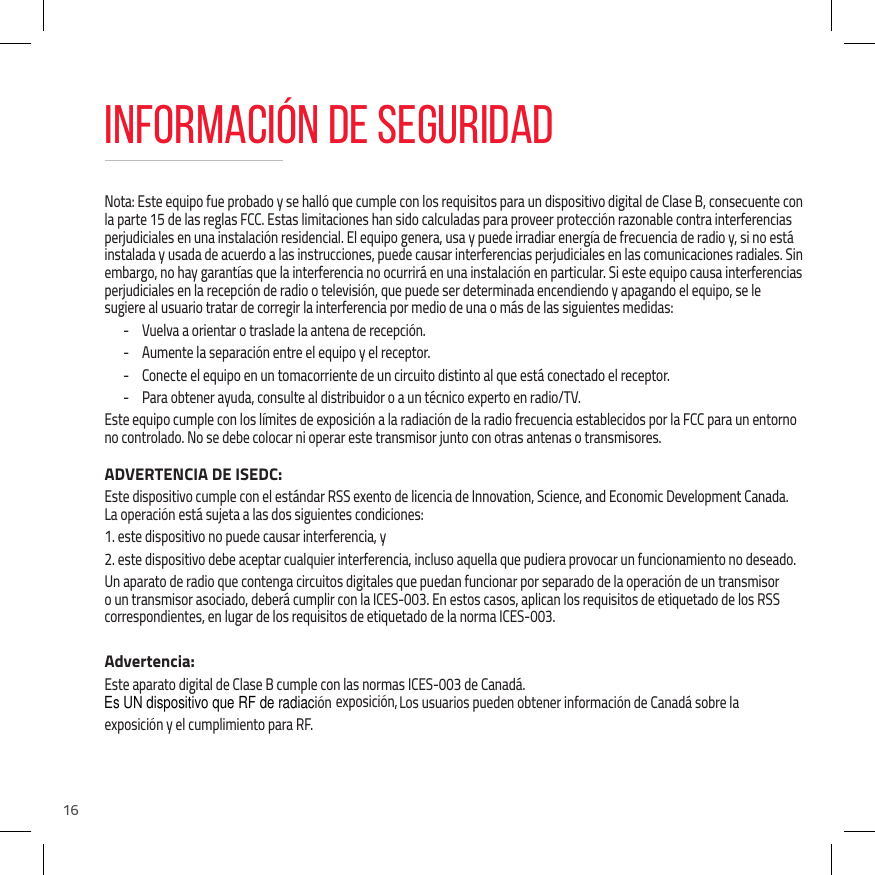

16Nota: Este equipo fue probado y se halló que cumple con los requisitos para un dispositivo digital de Clase B, consecuente con la parte 15 de las reglas FCC. Estas limitaciones han sido calculadas para proveer protección razonable contra interferencias perjudiciales en una instalación residencial. El equipo genera, usa y puede irradiar energía de frecuencia de radio y, si no está instalada y usada de acuerdo a las instrucciones, puede causar interferencias perjudiciales en las comunicaciones radiales. Sin embargo, no hay garantías que la interferencia no ocurrirá en una instalación en particular. Si este equipo causa interferencias perjudiciales en la recepción de radio o televisión, que puede ser determinada encendiendo y apagando el equipo, se le sugiere al usuario tratar de corregir la interferencia por medio de una o más de las siguientes medidas: - Vuelva a orientar o traslade la antena de recepción. - Aumente la separación entre el equipo y el receptor. - Conecte el equipo en un tomacorriente de un circuito distinto al que está conectado el receptor. - Para obtener ayuda, consulte al distribuidor o a un técnico experto en radio/TV.Este equipo cumple con los límites de exposición a la radiación de la radio frecuencia establecidos por la FCC para un entorno no controlado. No se debe colocar ni operar este transmisor junto con otras antenas o transmisores.ADVERTENCIA DE ISEDC:Este dispositivo cumple con el estándar RSS exento de licencia de Innovation, Science, and Economic Development Canada. La operación está sujeta a las dos siguientes condiciones: 1. este dispositivo no puede causar interferencia, y2. este dispositivo debe aceptar cualquier interferencia, incluso aquella que pudiera provocar un funcionamiento no deseado.Un aparato de radio que contenga circuitos digitales que puedan funcionar por separado de la operación de un transmisor o un transmisor asociado, deberá cumplir con la ICES-003. En estos casos, aplican los requisitos de etiquetado de los RSS correspondientes, en lugar de los requisitos de etiquetado de la norma ICES-003.Advertencia:Este aparato digital de Clase B cumple con las normas ICES-003 de Canadá.Los usuarios pueden obtener información de Canadá sobre la exposición y el cumplimiento para RF.INFORMACIÓN DE SEGURIDADEsUNdispositivoqueRFderadiaciónEsUNdispositivoqueRFderadiaciónEsUNdispositivoqueRFderadiaciónEsUNdispositivoqueRFderadiaciónEs UN dispositivo que RF de radiación exposición,

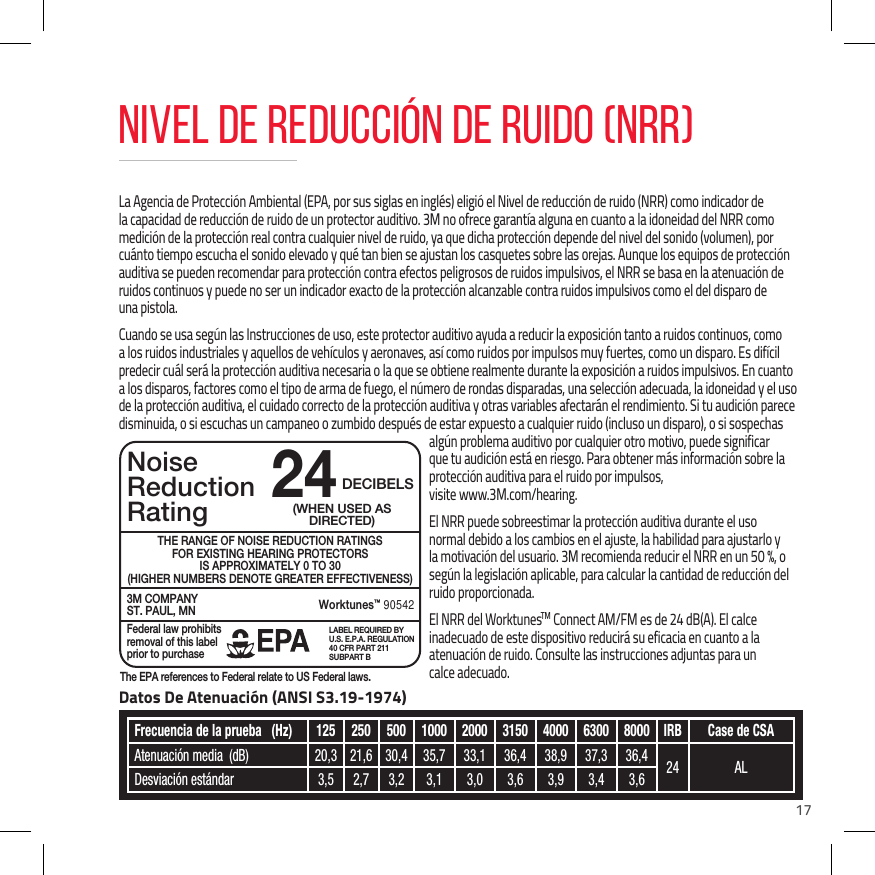

17NoiseReductionRating3M COMPANYST. PAUL, MNWorktunes™ 90542THE RANGE OF NOISE REDUCTION RATINGSFOR EXISTING HEARING PROTECTORSIS APPROXIMATELY 0 TO 30(HIGHER NUMBERS DENOTE GREATER EFFECTIVENESS)Federal law prohibits removal of this label prior to purchaseLABEL REQUIRED BY U.S. E.P.A. REGULATION 40 CFR PART 211 SUBPART B(WHEN USED AS DIRECTED)24DECIBELSThe EPA references to Federal relate to US Federal laws.NIVEL DE REDUCCIÓN DE RUIDO (NRR)La Agencia de Protección Ambiental (EPA, por sus siglas en inglés) eligió el Nivel de reducción de ruido (NRR) como indicador de la capacidad de reducción de ruido de un protector auditivo. 3M no ofrece garantía alguna en cuanto a la idoneidad del NRR como medición de la protección real contra cualquier nivel de ruido, ya que dicha protección depende del nivel del sonido (volumen), por cuánto tiempo escucha el sonido elevado y qué tan bien se ajustan los casquetes sobre las orejas. Aunque los equipos de protección auditiva se pueden recomendar para protección contra efectos peligrosos de ruidos impulsivos, el NRR se basa en la atenuación de ruidos continuos y puede no ser un indicador exacto de la protección alcanzable contra ruidos impulsivos como el del disparo de  una pistola.Cuando se usa según las Instrucciones de uso, este protector auditivo ayuda a reducir la exposición tanto a ruidos continuos, como a los ruidos industriales y aquellos de vehículos y aeronaves, así como ruidos por impulsos muy fuertes, como un disparo. Es difícil predecir cuál será la protección auditiva necesaria o la que se obtiene realmente durante la exposición a ruidos impulsivos. En cuanto a los disparos, factores como el tipo de arma de fuego, el número de rondas disparadas, una selección adecuada, la idoneidad y el uso de la protección auditiva, el cuidado correcto de la protección auditiva y otras variables afectarán el rendimiento. Si tu audición parece disminuida, o si escuchas un campaneo o zumbido después de estar expuesto a cualquier ruido (incluso un disparo), o si sospechas algún problema auditivo por cualquier otro motivo, puede significar que tu audición está en riesgo. Para obtener más información sobre la protección auditiva para el ruido por impulsos,  visite www.3M.com/hearing.El NRR puede sobreestimar la protección auditiva durante el uso normal debido a los cambios en el ajuste, la habilidad para ajustarlo y la motivación del usuario. 3M recomienda reducir el NRR en un 50 %, o según la legislación aplicable, para calcular la cantidad de reducción del ruido proporcionada.El NRR del WorktunesTM Connect AM/FM es de 24 dB(A). El calce inadecuado de este dispositivo reducirá su eficacia en cuanto a la atenuación de ruido. Consulte las instrucciones adjuntas para un  calce adecuado.Frecuencia de la prueba  (Hz) 125 250 500 1000 2000 3150 4000 6300 8000 IRB Case de CSAAtenuación media  (dB) 20,3 21,6 30,4 35,7 33,1 36,4 38,9 37,3 36,4 24 ALDesviación estándar 3,5 2,7 3,2 3,1 3,0 3,6 3,9 3,4 3,6Datos De Atenuación (ANSI S3.19-1974)

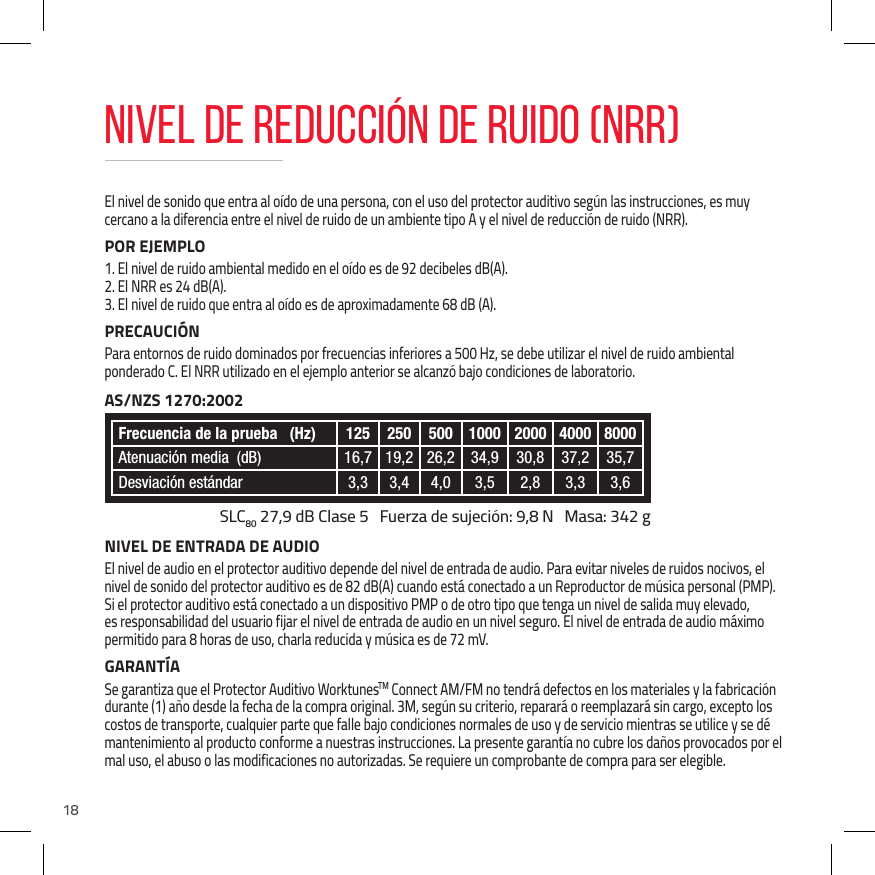

18El nivel de sonido que entra al oído de una persona, con el uso del protector auditivo según las instrucciones, es muy  cercano a la diferencia entre el nivel de ruido de un ambiente tipo A y el nivel de reducción de ruido (NRR).POR EJEMPLO1. El nivel de ruido ambiental medido en el oído es de 92 decibeles dB(A).2. El NRR es 24 dB(A).3. El nivel de ruido que entra al oído es de aproximadamente 68 dB (A).PRECAUCIÓNPara entornos de ruido dominados por frecuencias inferiores a 500 Hz, se debe utilizar el nivel de ruido ambiental  ponderado C. El NRR utilizado en el ejemplo anterior se alcanzó bajo condiciones de laboratorio.       NIVEL DE ENTRADA DE AUDIOEl nivel de audio en el protector auditivo depende del nivel de entrada de audio. Para evitar niveles de ruidos nocivos, el nivel de sonido del protector auditivo es de 82 dB(A) cuando está conectado a un Reproductor de música personal (PMP). Si el protector auditivo está conectado a un dispositivo PMP o de otro tipo que tenga un nivel de salida muy elevado, es responsabilidad del usuario fijar el nivel de entrada de audio en un nivel seguro. El nivel de entrada de audio máximo permitido para 8 horas de uso, charla reducida y música es de 72 mV.GARANTÍASe garantiza que el Protector Auditivo WorktunesTM Connect AM/FM no tendrá defectos en los materiales y la fabricación durante (1) año desde la fecha de la compra original. 3M, según su criterio, reparará o reemplazará sin cargo, excepto los costos de transporte, cualquier parte que falle bajo condiciones normales de uso y de servicio mientras se utilice y se dé mantenimiento al producto conforme a nuestras instrucciones. La presente garantía no cubre los daños provocados por el mal uso, el abuso o las modificaciones no autorizadas. Se requiere un comprobante de compra para ser elegible.Frecuencia de la prueba  (Hz) 125 250 500 1000 2000 4000 8000Atenuación media  (dB) 16,7 19,2 26,2 34,9 30,8 37,2 35,7Desviación estándar 3,3 3,4 4,0 3,5 2,8 3,3 3,6AS/NZS 1270:2002NIVEL DE REDUCCIÓN DE RUIDO (NRR)SLC80 27,9 dB Clase 5   Fuerza de sujeción: 9,8 N   Masa: 342 g

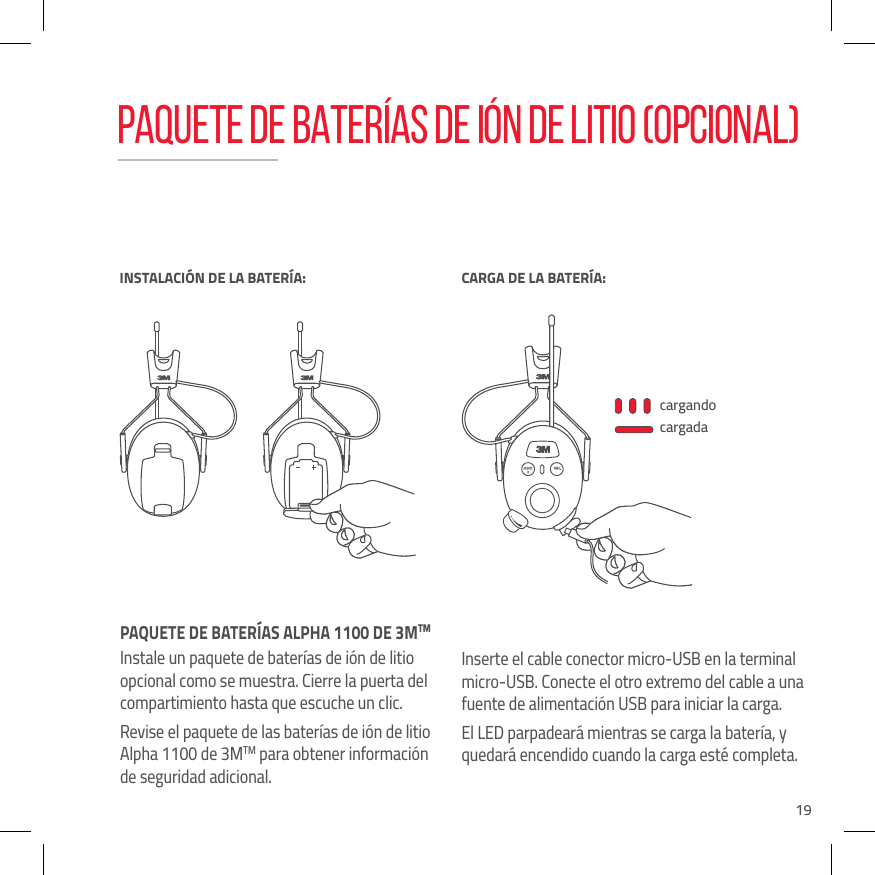

19PAQUETE DE BATERÍAS ALPHA 1100 DE 3MTM Instale un paquete de baterías de ión de litio opcional como se muestra. Cierre la puerta del compartimiento hasta que escuche un clic.Revise el paquete de las baterías de ión de litio Alpha 1100 de 3MTM para obtener información de seguridad adicional.Inserte el cable conector micro-USB en la terminal micro-USB. Conecte el otro extremo del cable a una fuente de alimentación USB para iniciar la carga. El LED parpadeará mientras se carga la batería, y quedará encendido cuando la carga esté completa.cargandocargadaINSTALACIÓN DE LA BATERÍA:BATTERY LOWCARGA DE LA BATERÍA:PAQUETE DE BATERÍAS DE IÓN DE LITIO (OPCIONAL)

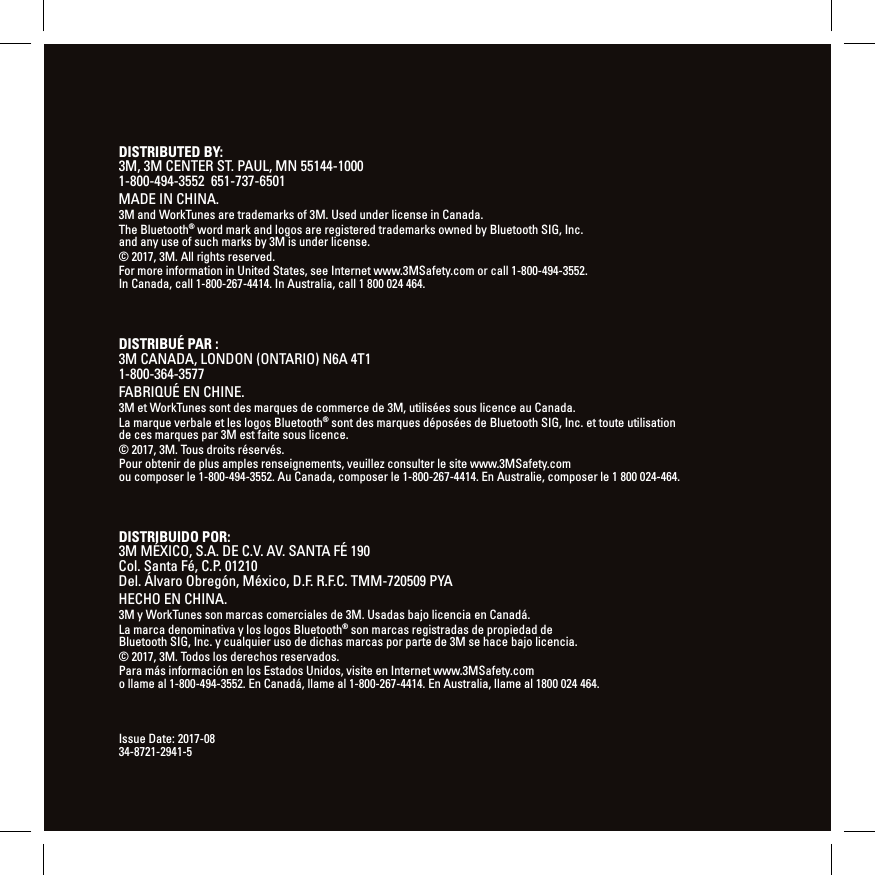

 DISTRIBUTED BY:  3M, 3M CENTER ST. PAUL, MN 55144-1000  1-800-494-3552  651-737-6501MADE IN CHINA.3M and WorkTunes are trademarks of 3M. Used under license in Canada. The Bluetooth® word mark and logos are registered trademarks owned by Bluetooth SIG, Inc. and any use of such marks by 3M is under license.© 2017, 3M. All rights reserved.For more information in United States, see Internet www.3MSafety.com or call 1-800-494-3552. In Canada, call 1-800-267-4414. In Australia, call 1 800 024 464.Issue Date:2017-08 34-8721-2941-5DISTRIBUÉ PAR : 3M CANADA, LONDON (ONTARIO) N6A 4T1 1-800-364-3577FABRIQUÉ EN CHINE.3M et WorkTunes sont des marques de commerce de 3M, utilisées sous licence au Canada.La marque verbale et les logos Bluetooth® sont des marques déposées de Bluetooth SIG, Inc. ettoute utilisation de ces marques par 3M est faite sous licence.© 2017, 3M. Tous droits réservés.Pour obtenir de plus amples renseignements, veuillez consulter le site www.3MSafety.com  ou composer le 1-800-494-3552. Au Canada, composer le 1-800-267-4414. En Australie,  composer le 1800024-464.DISTRIBUIDO POR: 3M MÉXICO, S.A. DE C.V. AV. SANTA FÉ 190  Col. Santa Fé, C.P. 01210 Del. Álvaro Obregón, México, D.F. R.F.C. TMM-720509 PYAHECHO EN CHINA.3M y WorkTunes son marcas comerciales de 3M. Usadas bajo licencia en Canadá.La marca denominativa y los logos Bluetooth® son marcas registradas de propiedad de Bluetooth SIG, Inc. y cualquier uso de dichas marcas por parte de 3M se hace bajo licencia.© 2017, 3M. Todos los derechos reservados.Para más información en los Estados Unidos, visite en Internet www.3MSafety.com  o llame al 1-800-494-3552. En Canadá, llame al 1-800-267-4414. En Australia, llame al 1800 024 464.
