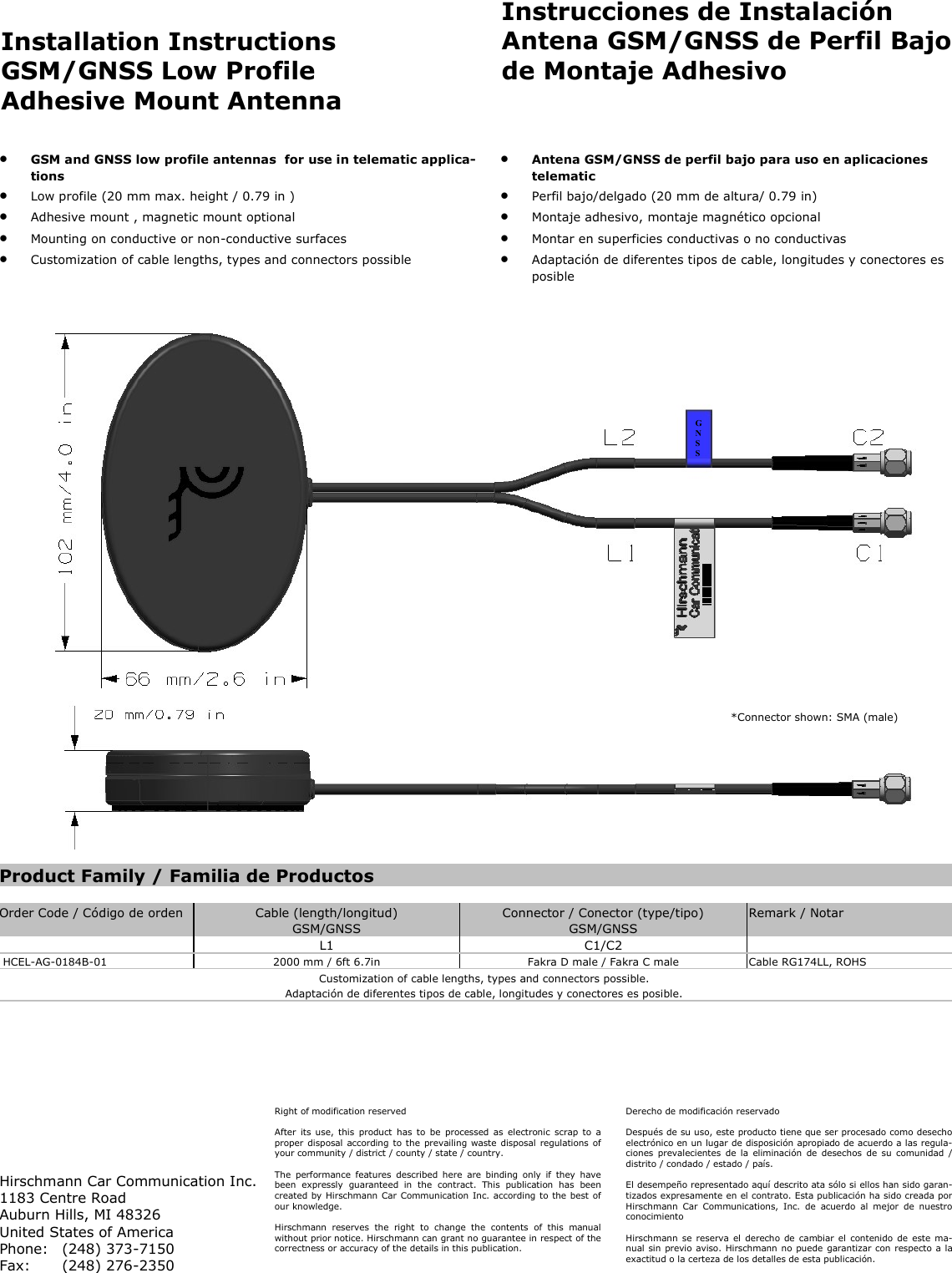

Installation Instructions GSM/GNSS Low Profile Adhesive Mount Antenna Instrucciones de Instalación Antena GSM/GNSS de Perfil Bajo de Montaje Adhesivo  GSM and GNSS low profile antennas for use in telematic applica-tions  Low profile (20 mm max. height / 0.79 in )  Adhesive mount , magnetic mount optional  Mounting on conductive or non-conductive surfaces  Customization of cable lengths, types and connectors possible  Antena GSM/GNSS de perfil bajo para uso en aplicaciones telematic  Perfil bajo/delgado (20 mm de altura/ 0.79 in)  Montaje adhesivo, montaje magnético opcional  Montar en superficies conductivas o no conductivas  Adaptación de diferentes tipos de cable, longitudes y conectores es posible Right of modification reserved After its use, this product has to be processed as electronic scrap to a proper disposal according to the prevailing waste disposal regulations of your community / district / county / state / country. The performance features described here are binding only if they have been expressly guaranteed in the contract. This publication has been created by Hirschmann Car Communication Inc. according to the best of our knowledge. Hirschmann reserves the right to change the contents of this manual without prior notice. Hirschmann can grant no guarantee in respect of the correctness or accuracy of the details in this publication. Hirschmann Car Communication Inc. 1183 Centre Road Auburn Hills, MI 48326 United States of America Phone: (248) 373-7150 Fax: (248) 276-2350 Derecho de modificación reservado Después de su uso, este producto tiene que ser procesado como desecho electrónico en un lugar de disposición apropiado de acuerdo a las regula-ciones prevalecientes de la eliminación de desechos de su comunidad / distrito / condado / estado / país. El desempeño representado aquí descrito ata sólo si ellos han sido garan-tizados expresamente en el contrato. Esta publicación ha sido creada por Hirschmann Car Communications, Inc. de acuerdo al mejor de nuestro conocimiento Hirschmann se reserva el derecho de cambiar el contenido de este ma-nual sin previo aviso. Hirschmann no puede garantizar con respecto a la exactitud o la certeza de los detalles de esta publicación. *Connector shown: SMA (male) Product Family / Familia de Productos Order Code / Código de orden Cable (length/longitud) Connector / Conector (type/tipo) Remark / Notar GSM/GNSS GSM/GNSS L1 C1/C2 HCEL-AG-0184B-01 2000 mm / 6ft 6.7in Fakra D male / Fakra C male Cable RG174LL, ROHS Customization of cable lengths, types and connectors possible. Adaptación de diferentes tipos de cable, longitudes y conectores es posible. G N S S

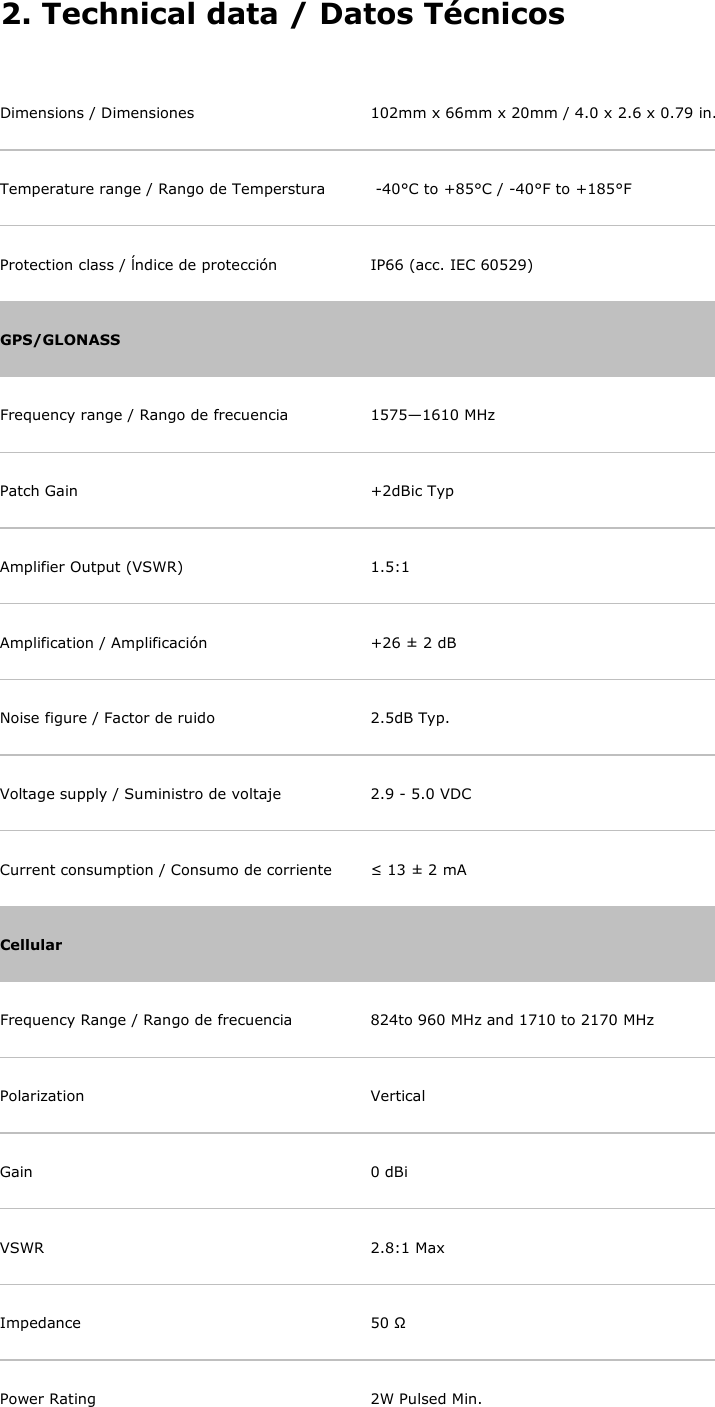

2. Technical data / Datos TécnicosDimensions / Dimensiones 102mm x 66mm x 20mm / 4.0 x 2.6 x 0.79 in. Temperature range / Rango de Temperstura -40°C to +85°C / -40°F to +185°F Protection class / ĺndice de protección IP66 (acc. IEC 60529) GPS/GLONASS Frequency range / Rango de frecuencia 1575—1610 MHz Patch Gain +2dBic Typ Amplifier Output (VSWR) 1.5:1 Amplification / Amplificación +26 ± 2 dB Noise figure / Factor de ruido 2.5dB Typ. Voltage supply / Suministro de voltaje 2.9 - 5.0 VDC Current consumption / Consumo de corriente ≤ 13 ± 2 mA Cellular Frequency Range / Rango de frecuencia 824to 960 MHz and 1710 to 2170 MHz Polarization Vertical Gain 0 dBi VSWR 2.8:1 Max Impedance 50 Ω Power Rating 2W Pulsed Min.
