Daimler Trucks North America CTP10777001 Telematics Control Unit User Manual annex1

Daimler Trucks North America, LLC Telematics Control Unit annex1

user manual annex1

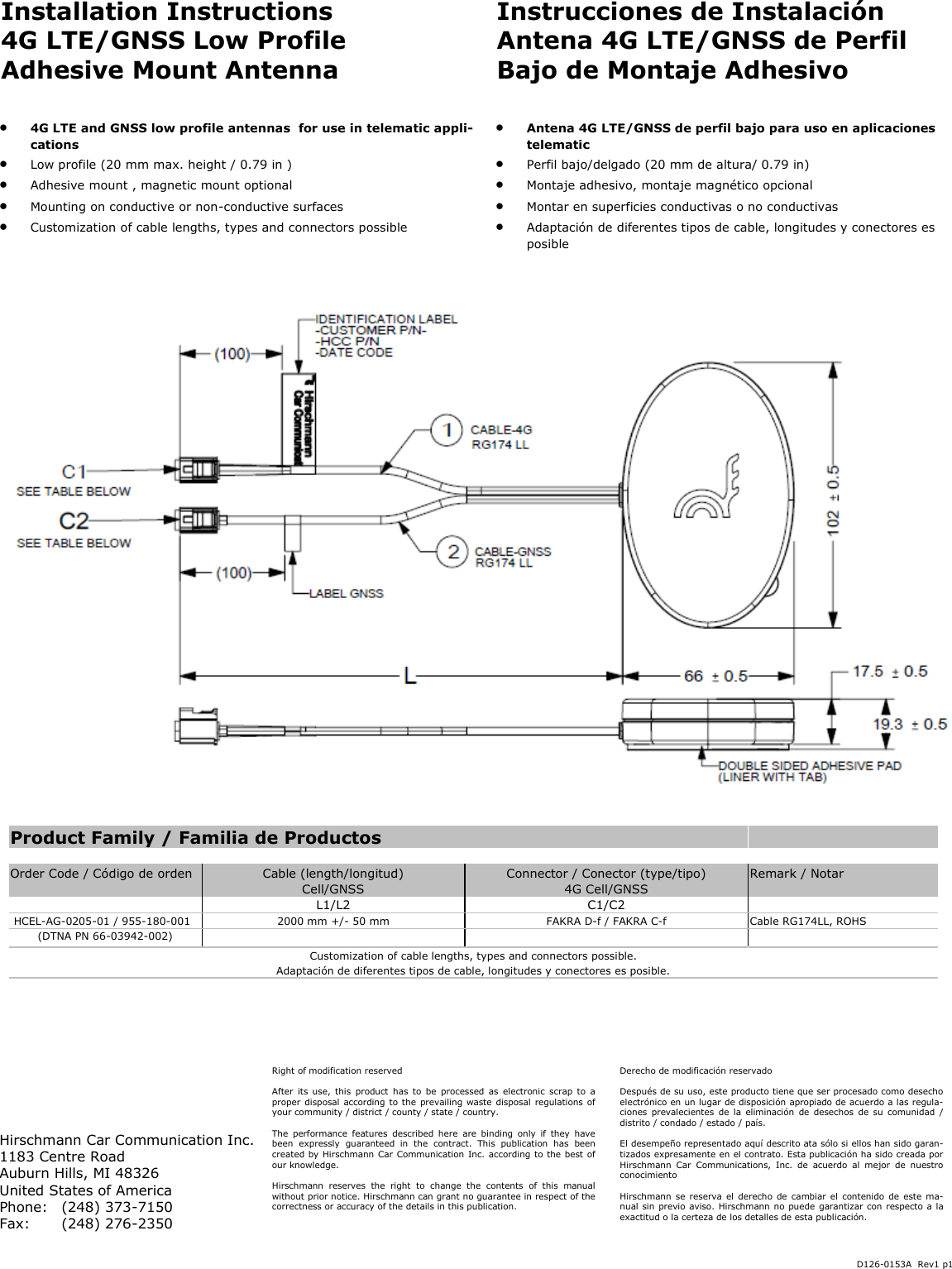

Installation Instructions 4G LTE/GNSS Low Profile Adhesive Mount Antenna Instrucciones de Instalación Antena 4G LTE/GNSS de Perfil Bajo de Montaje Adhesivo  4G LTE and GNSS low profile antennas for use in telematic appli-cations  Low profile (20 mm max. height / 0.79 in )  Adhesive mount , magnetic mount optional  Mounting on conductive or non-conductive surfaces  Customization of cable lengths, types and connectors possible  Antena 4G LTE/GNSS de perfil bajo para uso en aplicaciones telematic  Perfil bajo/delgado (20 mm de altura/ 0.79 in)  Montaje adhesivo, montaje magnético opcional  Montar en superficies conductivas o no conductivas  Adaptación de diferentes tipos de cable, longitudes y conectores es posible Right of modification reserved After its use, this product has to be processed as electronic scrap to a proper disposal according to the prevailing waste disposal regulations of your community / district / county / state / country. The performance features described here are binding only if they have been expressly guaranteed in the contract. This publication has been created by Hirschmann Car Communication Inc. according to the best of our knowledge. Hirschmann reserves the right to change the contents of this manual without prior notice. Hirschmann can grant no guarantee in respect of the correctness or accuracy of the details in this publication. Hirschmann Car Communication Inc. 1183 Centre Road Auburn Hills, MI 48326 United States of America Phone: (248) 373-7150 Fax: (248) 276-2350 Derecho de modificación reservado Después de su uso, este producto tiene que ser procesado como desecho electrónico en un lugar de disposición apropiado de acuerdo a las regula-ciones prevalecientes de la eliminación de desechos de su comunidad / distrito / condado / estado / país. El desempeño representado aquí descrito ata sólo si ellos han sido garan-tizados expresamente en el contrato. Esta publicación ha sido creada por Hirschmann Car Communications, Inc. de acuerdo al mejor de nuestro conocimiento Hirschmann se reserva el derecho de cambiar el contenido de este ma-nual sin previo aviso. Hirschmann no puede garantizar con respecto a la exactitud o la certeza de los detalles de esta publicación. D126-0153A Rev1 p1 *Connector shown: SMA (male) Product Family / Familia de Productos Order Code / Código de orden Cable (length/longitud) Connector / Conector (type/tipo) Remark / Notar Cell/GNSS 4G Cell/GNSS L1/L2 C1/C2 HCEL-AG-0205-01 / 955-180-001 2000 mm +/- 50 mm FAKRA D-f / FAKRA C-f Cable RG174LL, ROHS (DTNA PN 66-03942-002) Customization of cable lengths, types and connectors possible. Adaptación de diferentes tipos de cable, longitudes y conectores es posible.

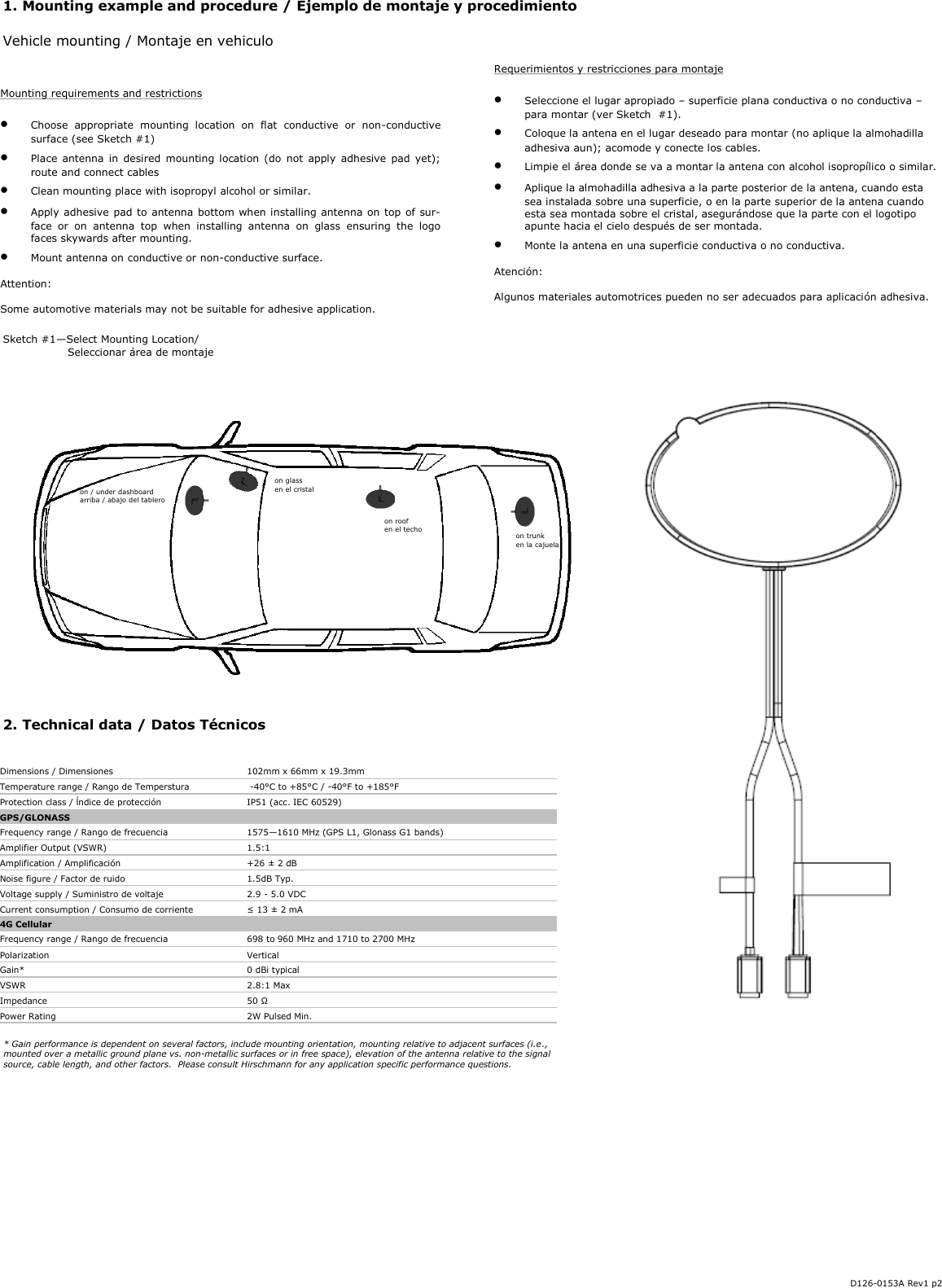

2. Technical data / Datos Técnicos 1. Mounting example and procedure / Ejemplo de montaje y procedimiento Vehicle mounting / Montaje en vehiculo Requerimientos y restricciones para montaje  Seleccione el lugar apropiado – superficie plana conductiva o no conductiva – para montar (ver Sketch #1).  Coloque la antena en el lugar deseado para montar (no aplique la almohadilla adhesiva aun); acomode y conecte los cables.  Limpie el área donde se va a montar la antena con alcohol isopropílico o similar.  Aplique la almohadilla adhesiva a la parte posterior de la antena, cuando esta sea instalada sobre una superficie, o en la parte superior de la antena cuando esta sea montada sobre el cristal, asegurándose que la parte con el logotipo apunte hacia el cielo después de ser montada.  Monte la antena en una superficie conductiva o no conductiva. Atención: Algunos materiales automotrices pueden no ser adecuados para aplicación adhesiva. Sketch #1—Select Mounting Location/ Seleccionar área de montaje Mounting requirements and restrictions  Choose appropriate mounting location on flat conductive or non-conductive surface (see Sketch #1)  Place antenna in desired mounting location (do not apply adhesive pad yet); route and connect cables  Clean mounting place with isopropyl alcohol or similar.  Apply adhesive pad to antenna bottom when installing antenna on top of sur-face or on antenna top when installing antenna on glass ensuring the logo faces skywards after mounting.  Mount antenna on conductive or non-conductive surface. Attention: Some automotive materials may not be suitable for adhesive application. D126-0153A Rev1 p2 Dimensions / Dimensiones 102mm x 66mm x 19.3mm Temperature range / Rango de Temperstura -40°C to +85°C / -40°F to +185°F Protection class / ĺndice de protección IP51 (acc. IEC 60529) GPS/GLONASS Frequency range / Rango de frecuencia 1575—1610 MHz (GPS L1, Glonass G1 bands) Amplifier Output (VSWR) 1.5:1 Amplification / Amplificación +26 ± 2 dB Noise figure / Factor de ruido 1.5dB Typ. Voltage supply / Suministro de voltaje 2.9 - 5.0 VDC Current consumption / Consumo de corriente ≤ 13 ± 2 mA 4G Cellular Frequency range / Rango de frecuencia 698 to 960 MHz and 1710 to 2700 MHz Polarization Vertical Gain* 0 dBi typical VSWR 2.8:1 Max Impedance 50 Ω Power Rating 2W Pulsed Min. * Gain performance is dependent on several factors, include mounting orientation, mounting relative to adjacent surfaces (i.e., mounted over a metallic ground plane vs. non-metallic surfaces or in free space), elevation of the antenna relative to the signal source, cable length, and other factors. Please consult Hirschmann for any application specific performance questions. on / under dashboard arriba / abajo del tablero on glass en el cristal on roof en el techo on trunk en la cajuela
