Siemens Aktiengesellschaft 6021112 WIRELESS GATEWAY/ANCHOR for identification and localization in the WIRELESS LOCATION SYSTEM User Manual 2011 02 14 WIRELESS THR Gateway

Agilion GmbH WIRELESS GATEWAY/ANCHOR for identification and localization in the WIRELESS LOCATION SYSTEM 2011 02 14 WIRELESS THR Gateway

Contents

15a_WIRELESS THR GW UserMan

WIRELESS THR GATEWAY UserManual Benutzerhandbuch

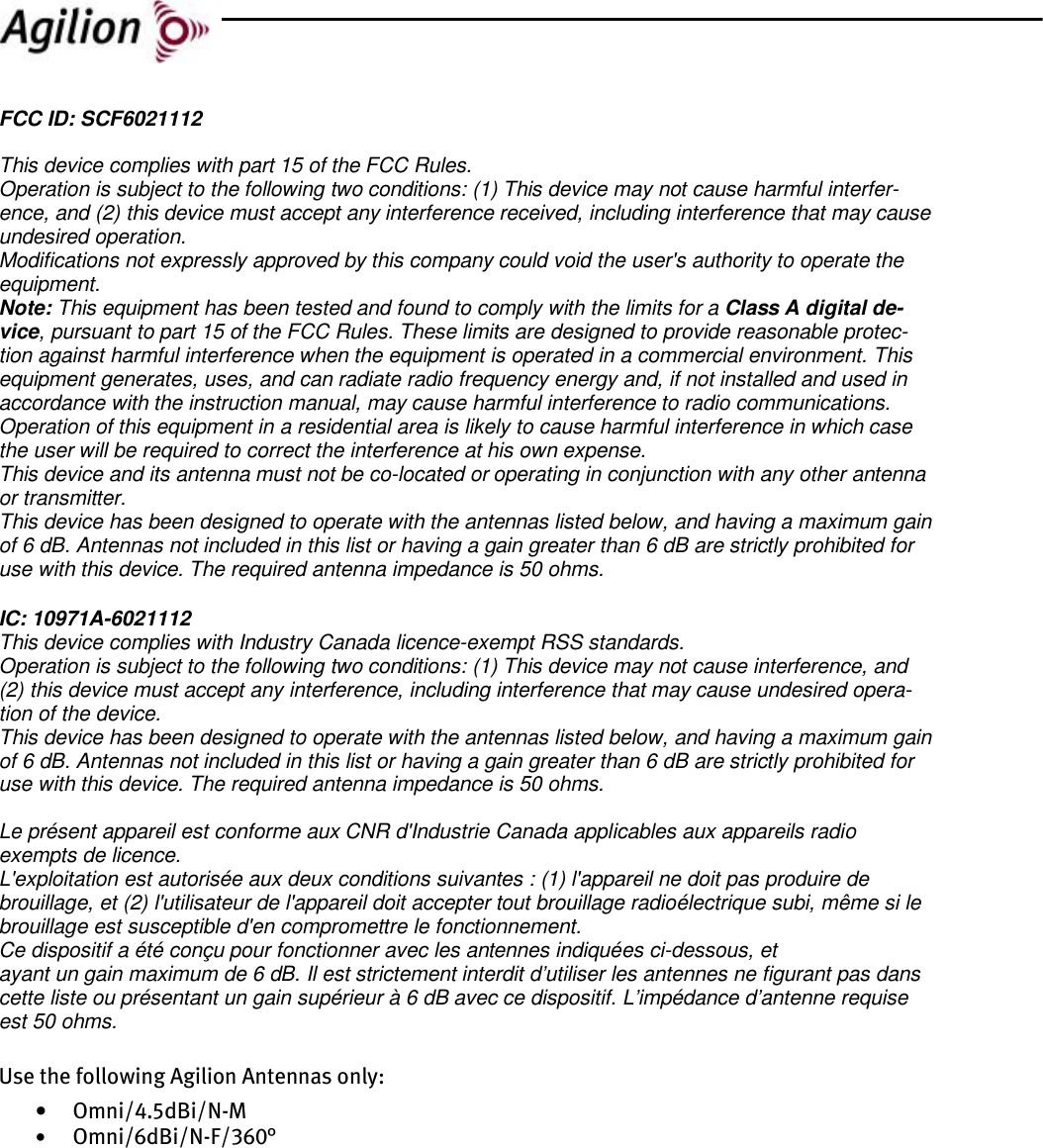

FCC ID: SCF6021112 This device complies with part 15 of the FCC Rules. Operation is subject to the following two conditions: (1) This device may not cause harmful interfer-ence, and (2) this device must accept any interference received, including interference that may cause undesired operation. Modifications not expressly approved by this company could void the user's authority to operate the equipment. Note: This equipment has been tested and found to comply with the limits for a Class A digital de-vice, pursuant to part 15 of the FCC Rules. These limits are designed to provide reasonable protec-tion against harmful interference when the equipment is operated in a commercial environment. This equipment generates, uses, and can radiate radio frequency energy and, if not installed and used in accordance with the instruction manual, may cause harmful interference to radio communications. Operation of this equipment in a residential area is likely to cause harmful interference in which case the user will be required to correct the interference at his own expense. This device and its antenna must not be co-located or operating in conjunction with any other antenna or transmitter. This device has been designed to operate with the antennas listed below, and having a maximum gain of 6 dB. Antennas not included in this list or having a gain greater than 6 dB are strictly prohibited for use with this device. The required antenna impedance is 50 ohms. IC: 10971A-6021112 This device complies with Industry Canada licence-exempt RSS standards. Operation is subject to the following two conditions: (1) This device may not cause interference, and (2) this device must accept any interference, including interference that may cause undesired opera-tion of the device. This device has been designed to operate with the antennas listed below, and having a maximum gain of 6 dB. Antennas not included in this list or having a gain greater than 6 dB are strictly prohibited for use with this device. The required antenna impedance is 50 ohms. Le présent appareil est conforme aux CNR d'Industrie Canada applicables aux appareils radio exempts de licence. L'exploitation est autorisée aux deux conditions suivantes : (1) l'appareil ne doit pas produire de brouillage, et (2) l'utilisateur de l'appareil doit accepter tout brouillage radioélectrique subi, même si le brouillage est susceptible d'en compromettre le fonctionnement. Ce dispositif a été conçu pour fonctionner avec les antennes indiquées ci-dessous, et ayant un gain maximum de 6 dB. Il est strictement interdit d’utiliser les antennes ne figurant pas dans cette liste ou présentant un gain supérieur à 6 dB avec ce dispositif. L’impédance d’antenne requise est 50 ohms. Use the following Agilion Antennas only: • Omni/4.5dBi/N-M • Omni/6dBi/N-F/360°

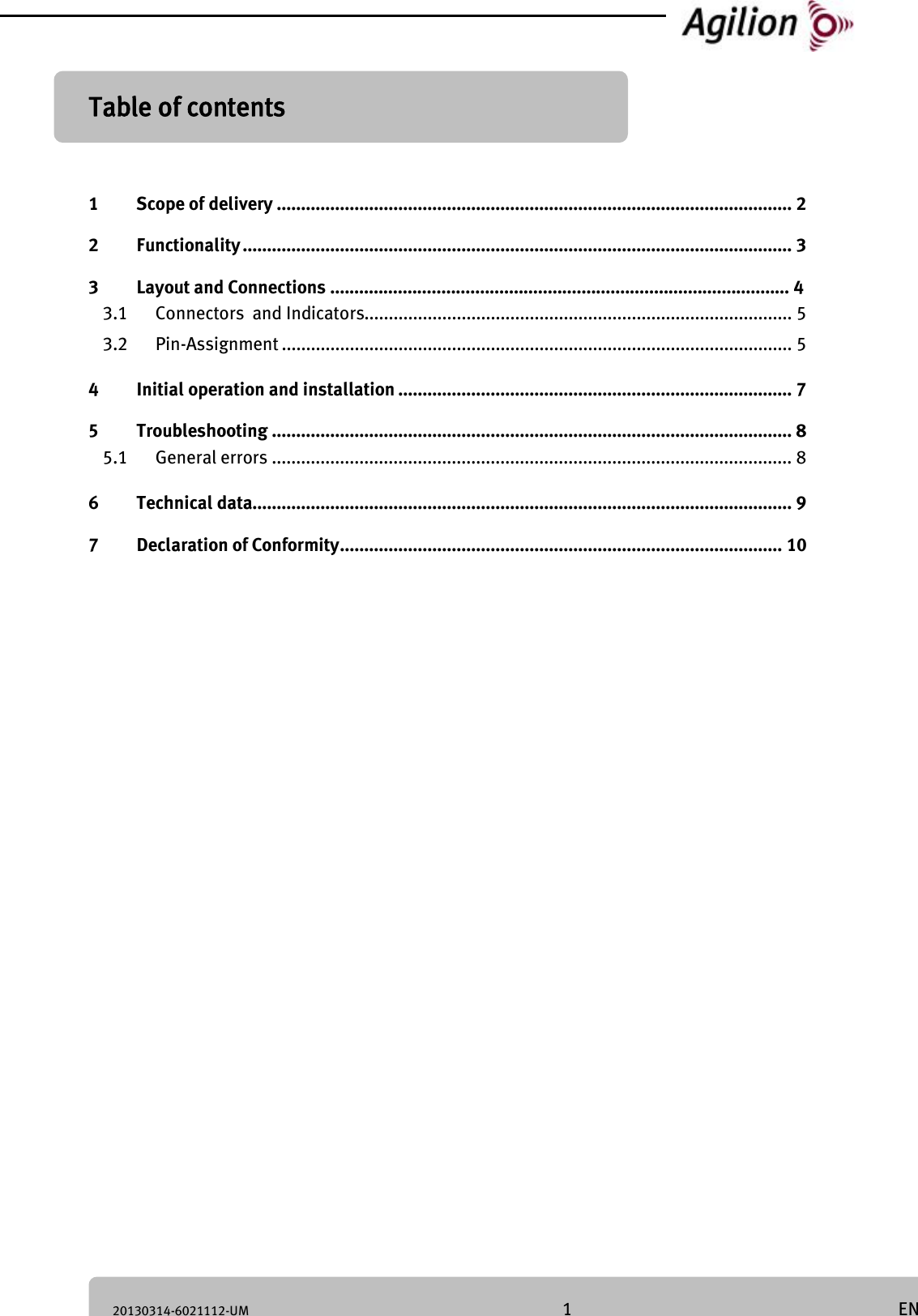

20130314-6021112-UM 1 EN Table of contents English 1 Scope of delivery .......................................................................................................... 2 2 Functionality ................................................................................................................. 3 3 Layout and Connections ............................................................................................... 4 3.1 Connectors and Indicators........................................................................................ 5 3.2 Pin-Assignment ......................................................................................................... 5 4 Initial operation and installation ................................................................................. 7 5 Troubleshooting ........................................................................................................... 8 5.1 General errors ........................................................................................................... 8 6 Technical data............................................................................................................... 9 7 Declaration of Conformity ........................................................................................... 10

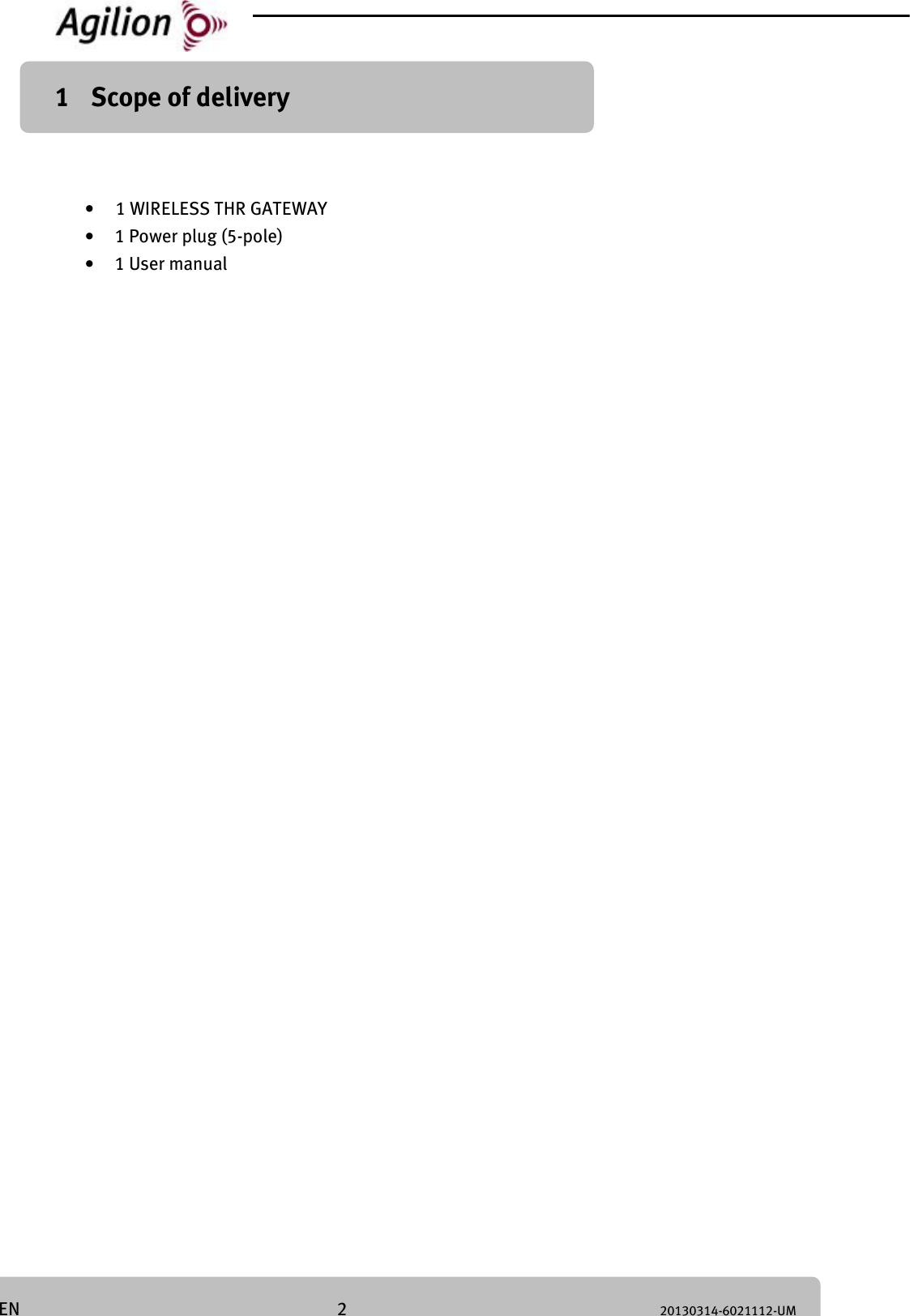

2 20130314-6021112-UM EN 1 Scope of delivery • 1 WIRELESS THR GATEWAY • 1 Power plug (5-pole) • 1 User manual

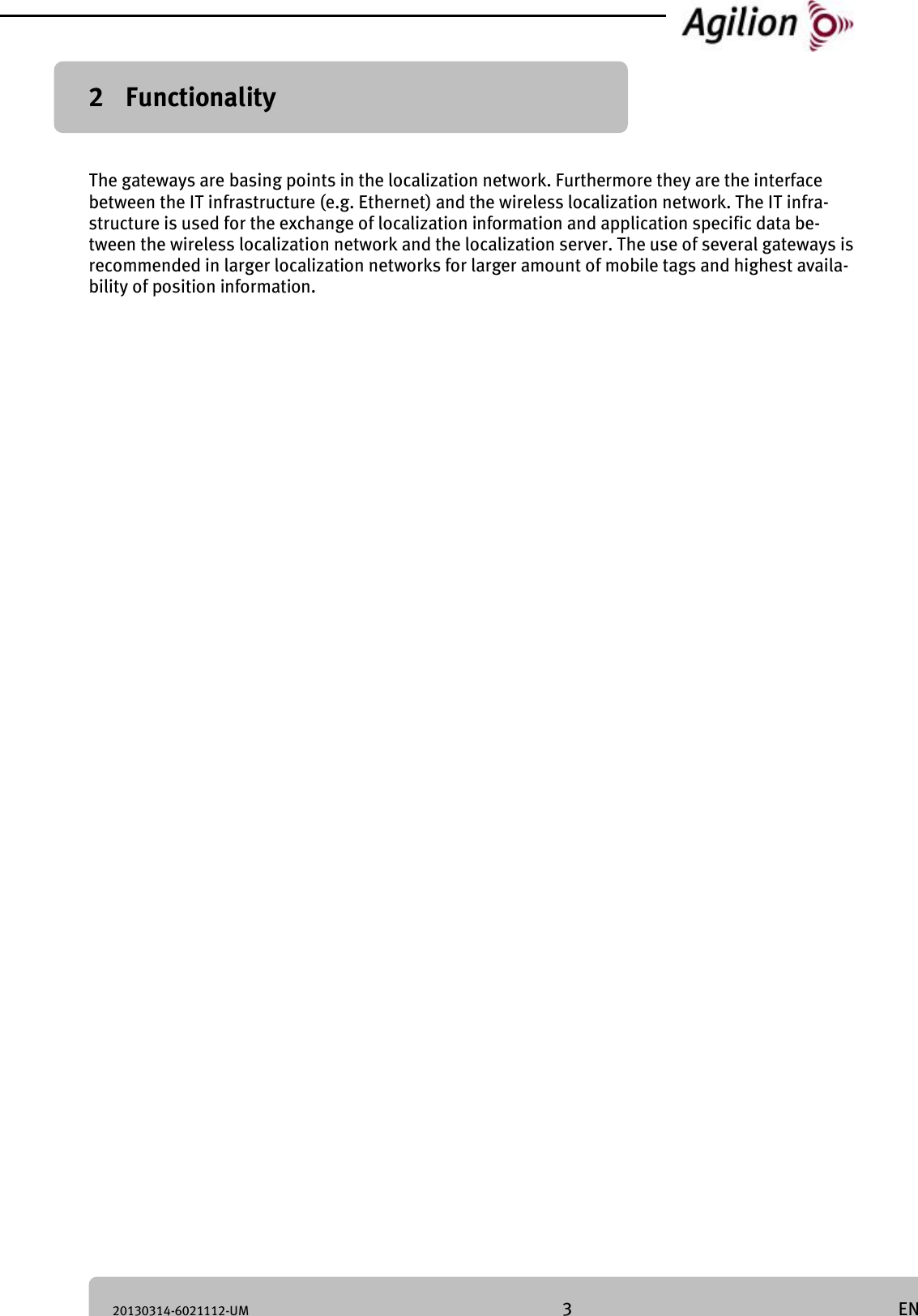

20130314-6021112-UM 3 EN 2 Functionality The gateways are basing points in the localization network. Furthermore they are the interface between the IT infrastructure (e.g. Ethernet) and the wireless localization network. The IT infra-structure is used for the exchange of localization information and application specific data be-tween the wireless localization network and the localization server. The use of several gateways is recommended in larger localization networks for larger amount of mobile tags and highest availa-bility of position information.

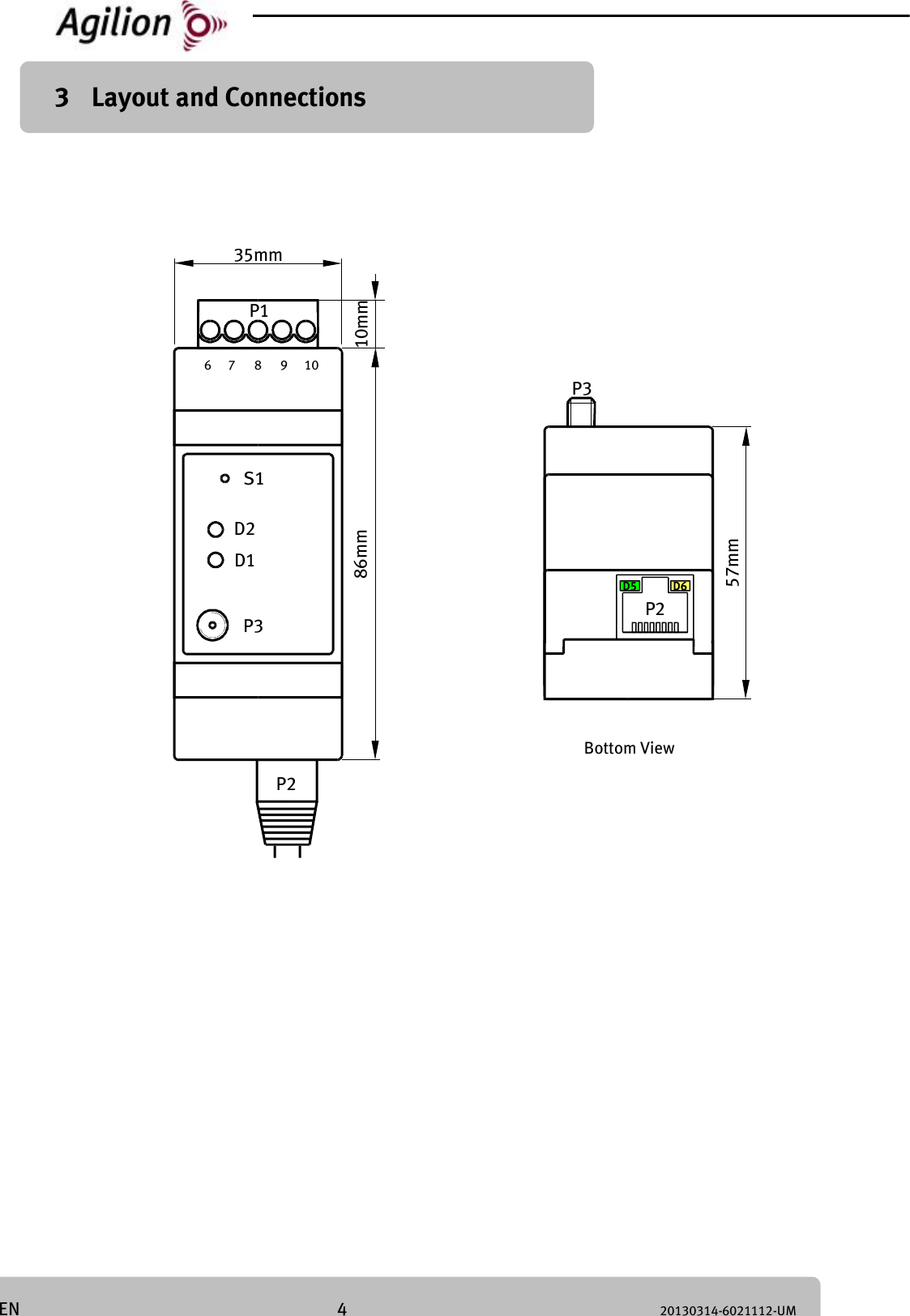

4 20130314-6021112-UM EN 3 Layout and Connections 97 86 10P186mm35mm10mmP2P3D1D2S1 Bottom ViewP2P357mmD5 D6

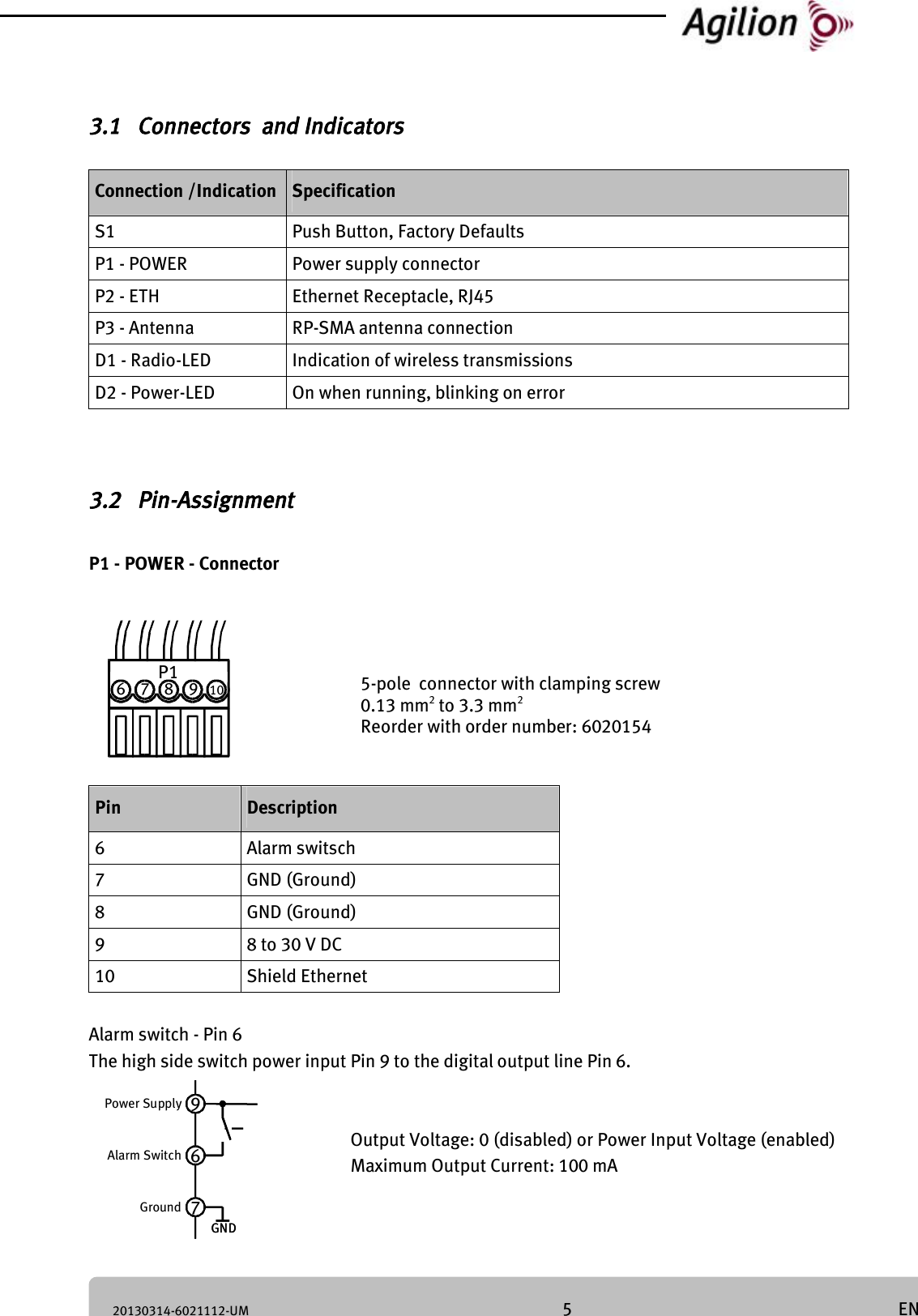

20130314-6021112-UM 5 EN 3.1 Connectors and Indicators Connection /Indication Specification S1 Push Button, Factory Defaults P1 - POWER Power supply connector P2 - ETH Ethernet Receptacle, RJ45 P3 - Antenna RP-SMA antenna connection D1 - Radio-LED Indication of wireless transmissions D2 - Power-LED On when running, blinking on error 3.2 Pin-Assignment P1 - POWER - Connector 5-pole connector with clamping screw 0.13 mm2 to 3.3 mm2 Reorder with order number: 6020154 Pin Description 6 Alarm switsch 7 GND (Ground) 8 GND (Ground) 9 8 to 30 V DC 10 Shield Ethernet Alarm switch - Pin 6 The high side switch power input Pin 9 to the digital output line Pin 6. Output Voltage: 0 (disabled) or Power Input Voltage (enabled) Maximum Output Current: 100 mA P16 7 8 9 10Power SupplyAlarm SwitchGround968GND967GND
6 20130314-6021112-UM EN P4 - ETH-Connector, RJ45 Pin Description 1 Differential Ethernet transmit Data + 2 Differential Ethernet transmit Data - 3 Differential Ethernet receive Data + 6 Differential Ethernet receive Data - 4, 5, 7, 8 not connected Shield Shield D5 Description D6 Description Off No Link Off no activity Yellow 10 MBit Yellow half duplex activity Green 100 MBit Green full duplex activity P3 - Antenna - RP-SMA Connector Pin Description 1 Antenna Shield Ground

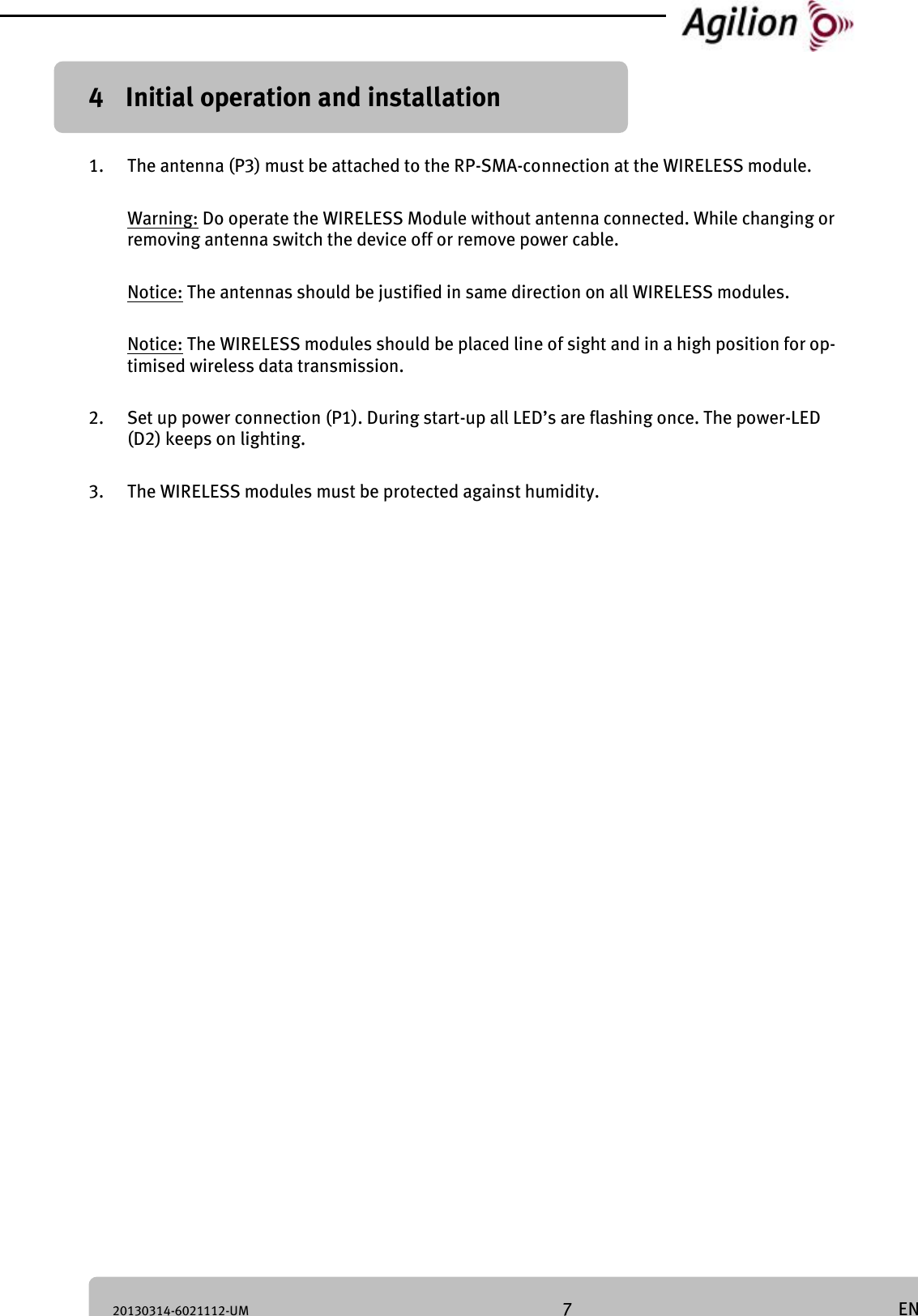

20130314-6021112-UM 7 EN 4 Initial operation and installation 1. The antenna (P3) must be attached to the RP-SMA-connection at the WIRELESS module. Warning: Do operate the WIRELESS Module without antenna connected. While changing or removing antenna switch the device off or remove power cable. Notice: The antennas should be justified in same direction on all WIRELESS modules. Notice: The WIRELESS modules should be placed line of sight and in a high position for op-timised wireless data transmission. 2. Set up power connection (P1). During start-up all LED’s are flashing once. The power-LED (D2) keeps on lighting. 3. The WIRELESS modules must be protected against humidity.

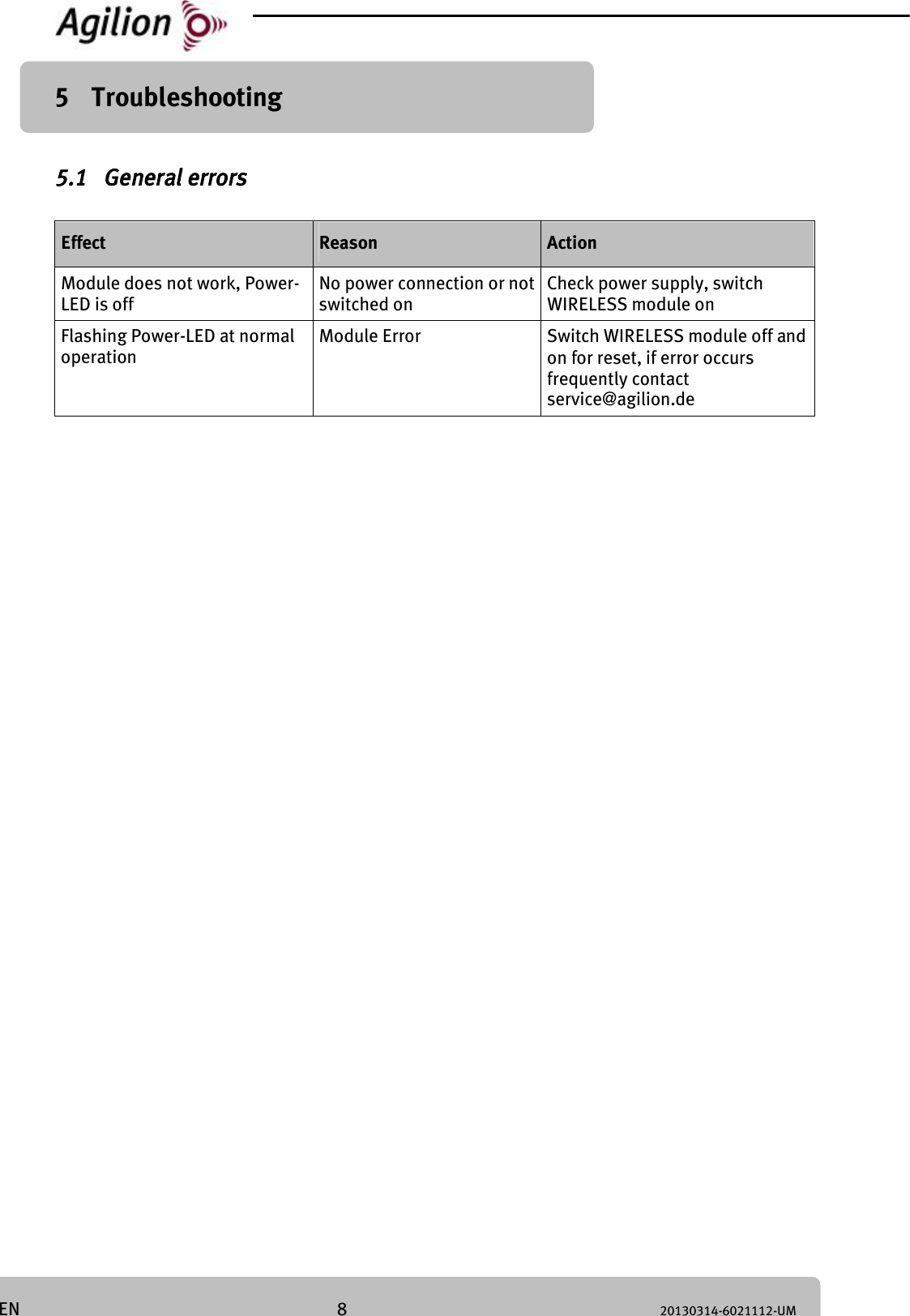

8 20130314-6021112-UM EN 5 Troubleshooting 5.1 General errors Effect Reason Action Module does not work, Power-LED is off No power connection or not switched on Check power supply, switch WIRELESS module on Flashing Power-LED at normal operation Module Error Switch WIRELESS module off and on for reset, if error occurs frequently contact service@agilion.de

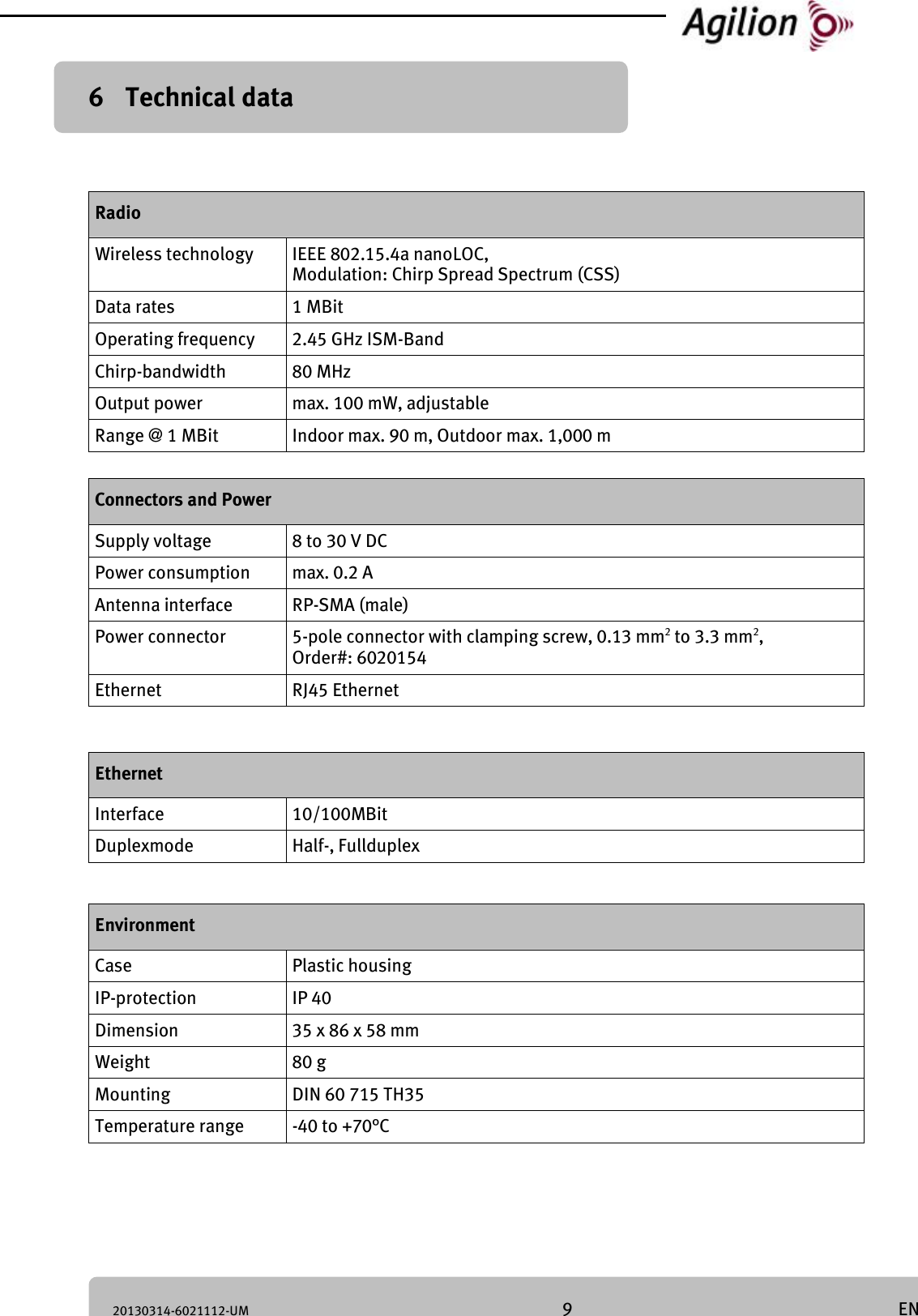

20130314-6021112-UM 9 EN 6 Technical data Radio Wireless technology IEEE 802.15.4a nanoLOC, Modulation: Chirp Spread Spectrum (CSS) Data rates 1 MBit Operating frequency 2.45 GHz ISM-Band Chirp-bandwidth 80 MHz Output power max. 100 mW, adjustable Range @ 1 MBit Indoor max. 90 m, Outdoor max. 1,000 m Connectors and Power Supply voltage 8 to 30 V DC Power consumption max. 0.2 A Antenna interface RP-SMA (male) Power connector 5-pole connector with clamping screw, 0.13 mm2 to 3.3 mm2, Order#: 6020154 Ethernet RJ45 Ethernet Ethernet Interface 10/100MBit Duplexmode Half-, Fullduplex Environment Case Plastic housing IP-protection IP 40 Dimension 35 x 86 x 58 mm Weight 80 g Mounting DIN 60 715 TH35 Temperature range -40 to +70°C

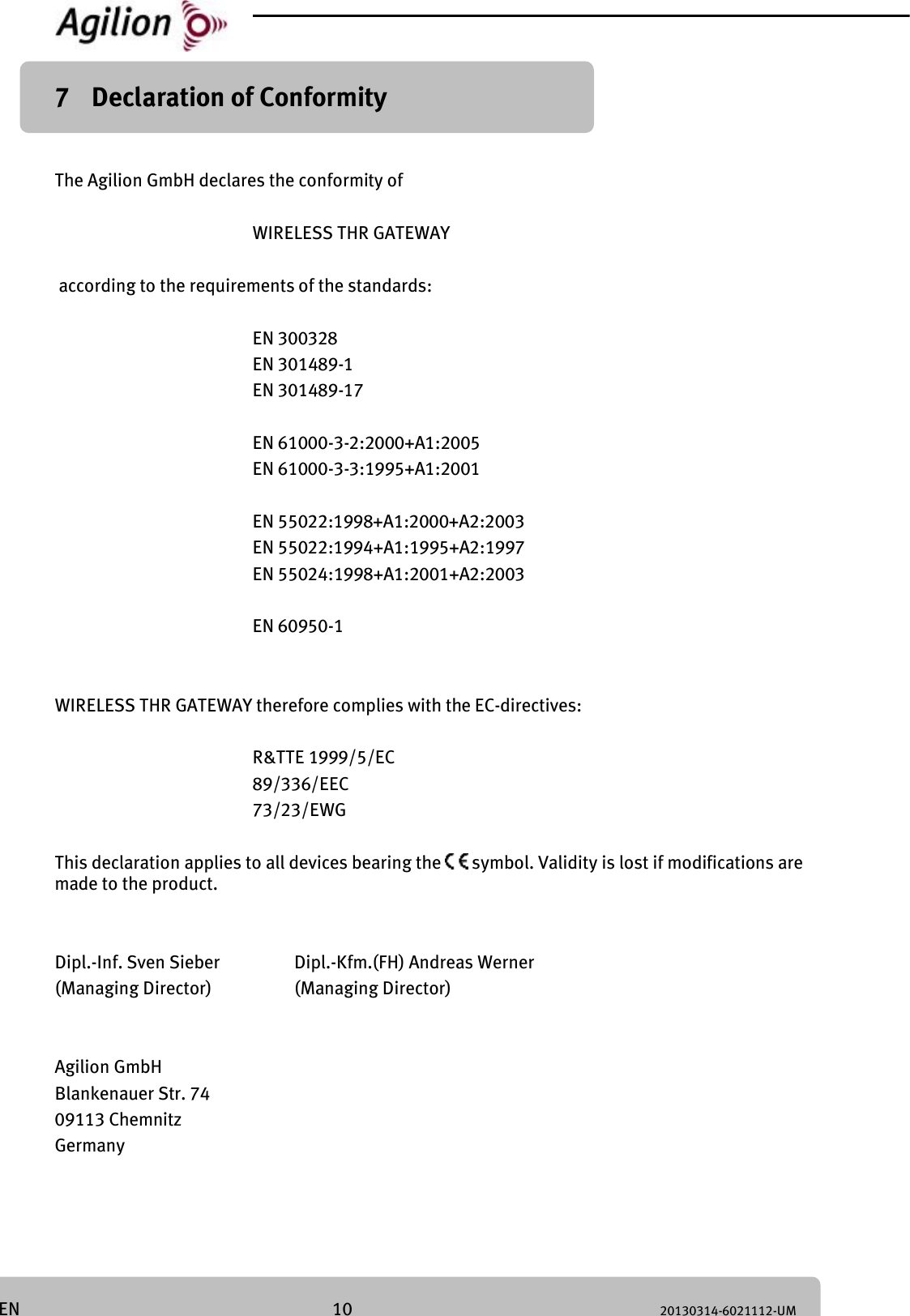

10 20130314-6021112-UM EN 7 Declaration of Conformity The Agilion GmbH declares the conformity of WIRELESS THR GATEWAY according to the requirements of the standards: EN 300328 EN 301489-1 EN 301489-17 EN 61000-3-2:2000+A1:2005 EN 61000-3-3:1995+A1:2001 EN 55022:1998+A1:2000+A2:2003 EN 55022:1994+A1:1995+A2:1997 EN 55024:1998+A1:2001+A2:2003 EN 60950-1 WIRELESS THR GATEWAY therefore complies with the EC-directives: R&TTE 1999/5/EC 89/336/EEC 73/23/EWG This declaration applies to all devices bearing the symbol. Validity is lost if modifications are made to the product. Dipl.-Inf. Sven Sieber Dipl.-Kfm.(FH) Andreas Werner (Managing Director) (Managing Director) Agilion GmbH Blankenauer Str. 74 09113 Chemnitz Germany

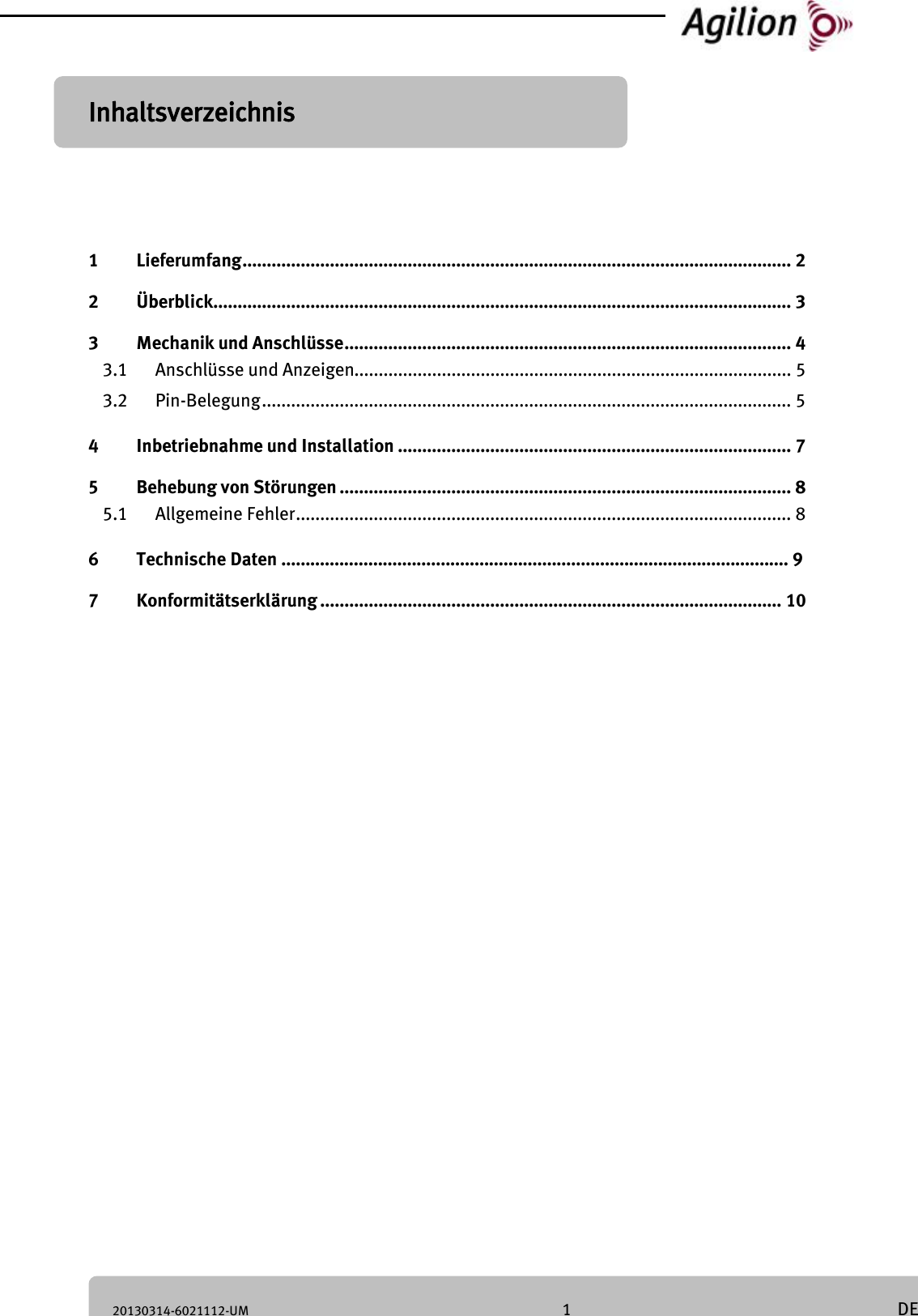

20130314-6021112-UM 1 DE Inhaltsverzeichnis Deutsch 1 Lieferumfang ................................................................................................................. 2 2 Überblick....................................................................................................................... 3 3 Mechanik und Anschlüsse ............................................................................................ 4 3.1 Anschlüsse und Anzeigen.......................................................................................... 5 3.2 Pin-Belegung ............................................................................................................. 5 4 Inbetriebnahme und Installation ................................................................................. 7 5 Behebung von Störungen ............................................................................................. 8 5.1 Allgemeine Fehler...................................................................................................... 8 6 Technische Daten ......................................................................................................... 9 7 Konformitätserklärung ............................................................................................... 10

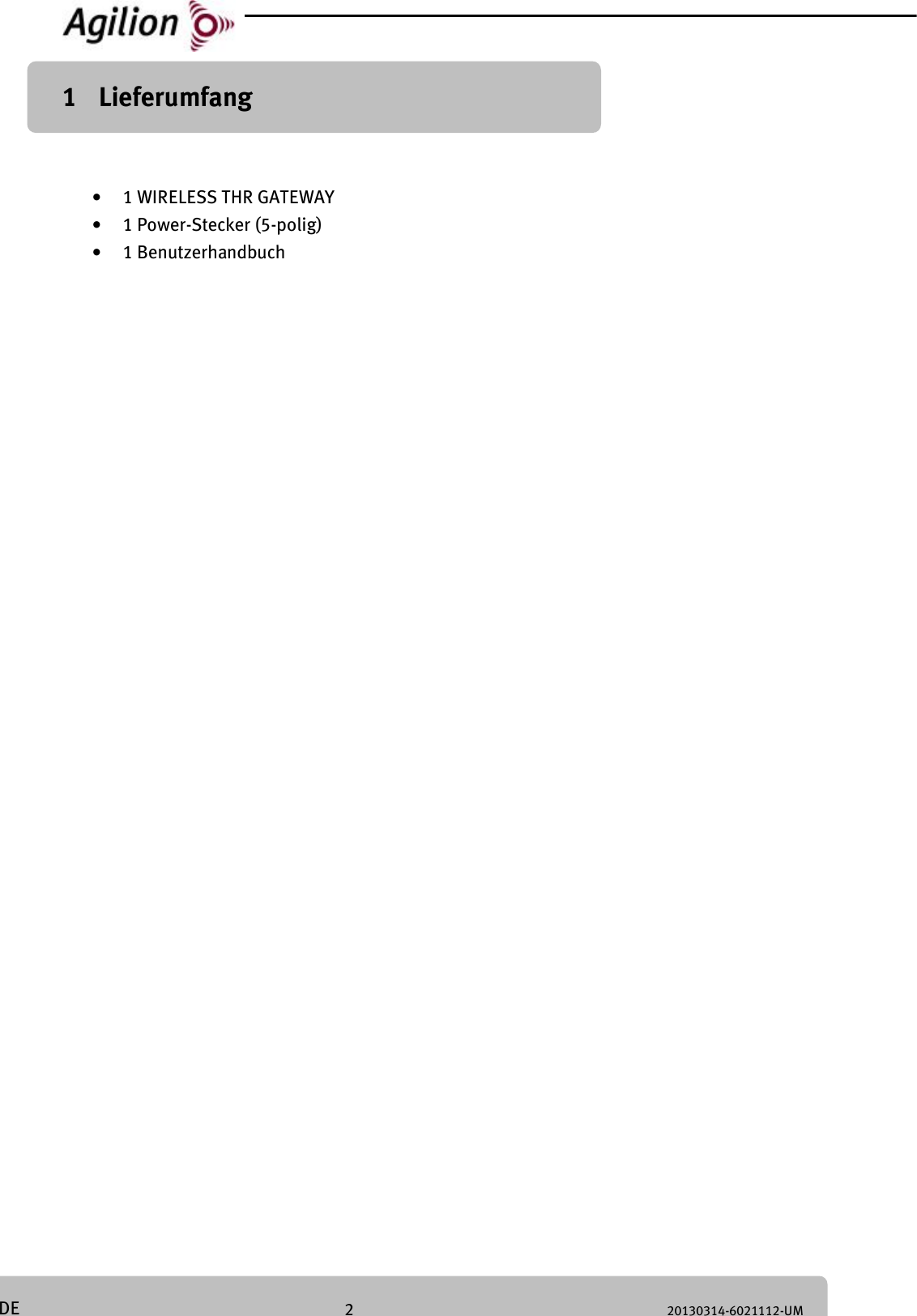

2 20130314-6021112-UM DE 1 Lieferumfang • 1 WIRELESS THR GATEWAY • 1 Power-Stecker (5-polig) • 1 Benutzerhandbuch
20130314-6021112-UM 3 DE 2 Überblick Die Gateways fungieren wie Ankerknoten als Referenzpunkt zur Lokalisierung, besitzen aber zu-sätzlich eine Schnittstelle zur Anbindung an eine IT-Infrastruktur (z.B. Ethernet oder USB). Über diese werden die Daten zur Lokalisierung als auch optional applikationsspezifische Daten zwi-schen den drahtlosen Lokalisierungsnetzwerk und dem Lokalisierungsserver ausgetauscht. In größeren Netzwerken ist der Einsatz mehrerer Gateways empfohlen, da so die Anzahl der mögli-chen Tags und die Verfügbarkeit von Positionsinformationen erhöht werden kann.

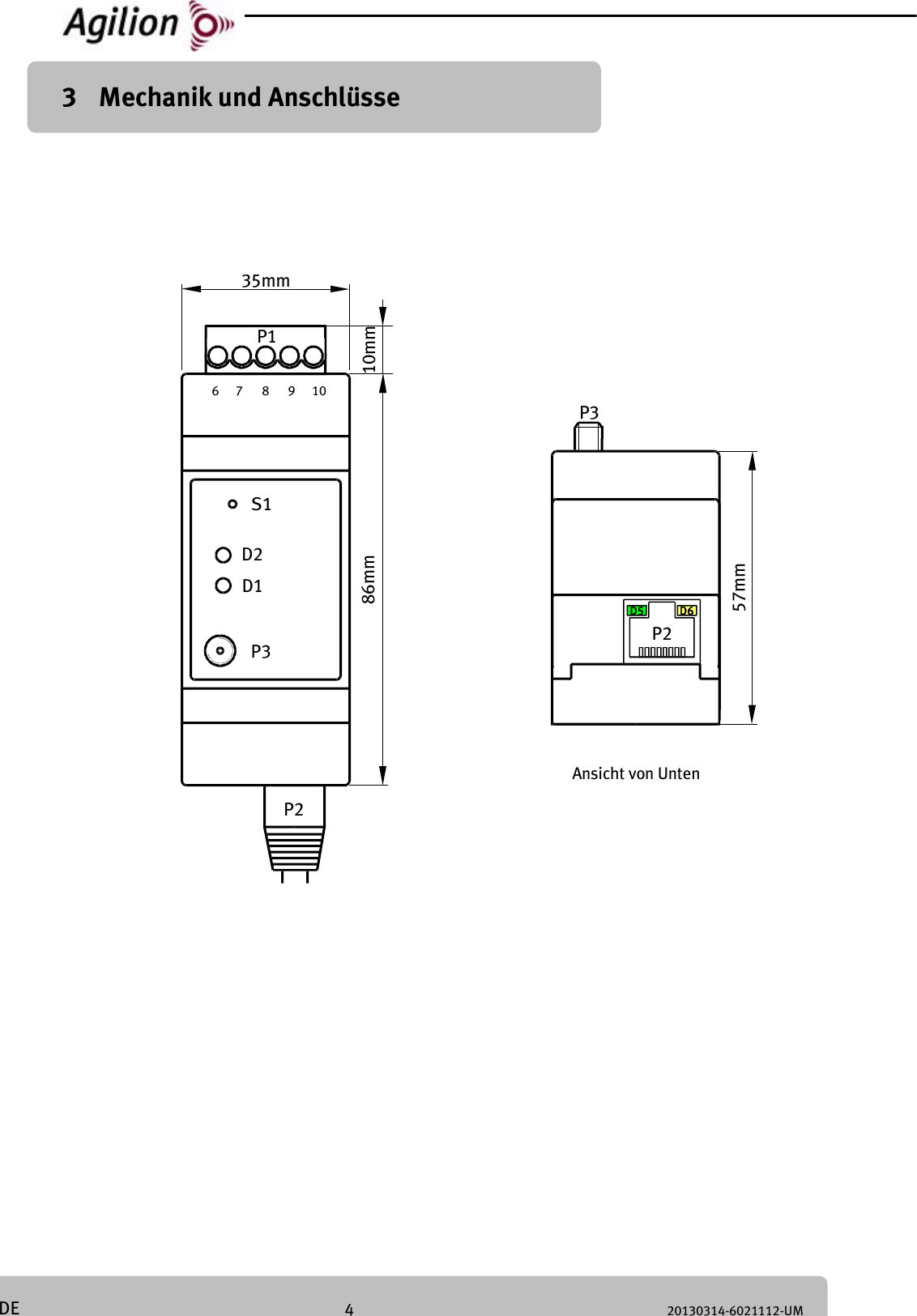

4 20130314-6021112-UM DE 3 Mechanik und Anschlüsse 97 86 10P186mm35mm10mmP2P3D1D2S1 Ansicht von UntenP2P357mmD5 D6

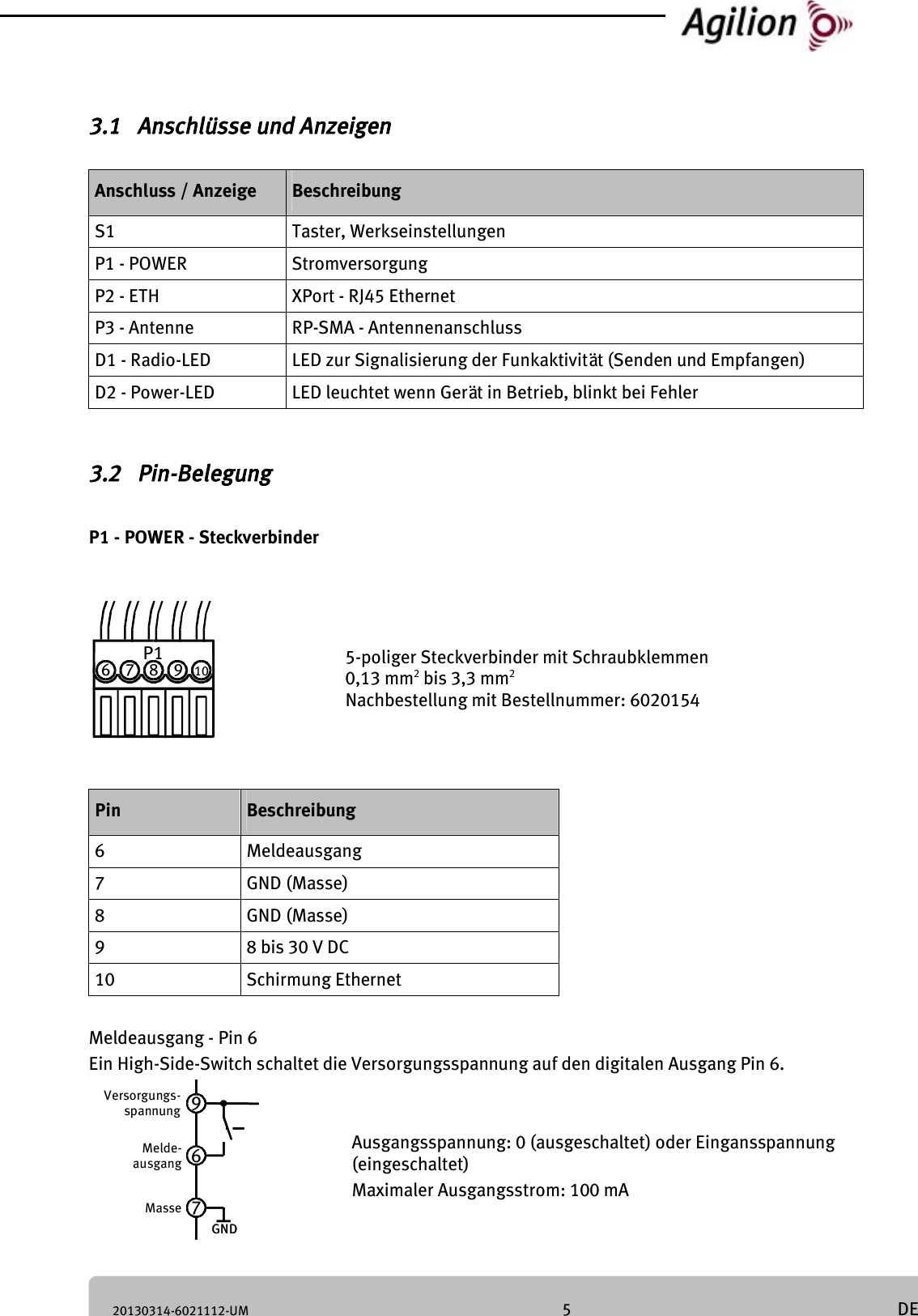

20130314-6021112-UM 5 DE 3.1 Anschlüsse und Anzeigen Anschluss / Anzeige Beschreibung S1 Taster, Werkseinstellungen P1 - POWER Stromversorgung P2 - ETH XPort - RJ45 Ethernet P3 - Antenne RP-SMA - Antennenanschluss D1 - Radio-LED LED zur Signalisierung der Funkaktivität (Senden und Empfangen) D2 - Power-LED LED leuchtet wenn Gerät in Betrieb, blinkt bei Fehler 3.2 Pin-Belegung P1 - POWER - Steckverbinder 5-poliger Steckverbinder mit Schraubklemmen 0,13 mm2 bis 3,3 mm2 Nachbestellung mit Bestellnummer: 6020154 Pin Beschreibung 6 Meldeausgang 7 GND (Masse) 8 GND (Masse) 9 8 bis 30 V DC 10 Schirmung Ethernet Meldeausgang - Pin 6 Ein High-Side-Switch schaltet die Versorgungsspannung auf den digitalen Ausgang Pin 6. Ausgangsspannung: 0 (ausgeschaltet) oder Eingansspannung (eingeschaltet) Maximaler Ausgangsstrom: 100 mA P16 7 8 9 10Versorgungs-spannungMelde-ausgangMasse968GND967GND

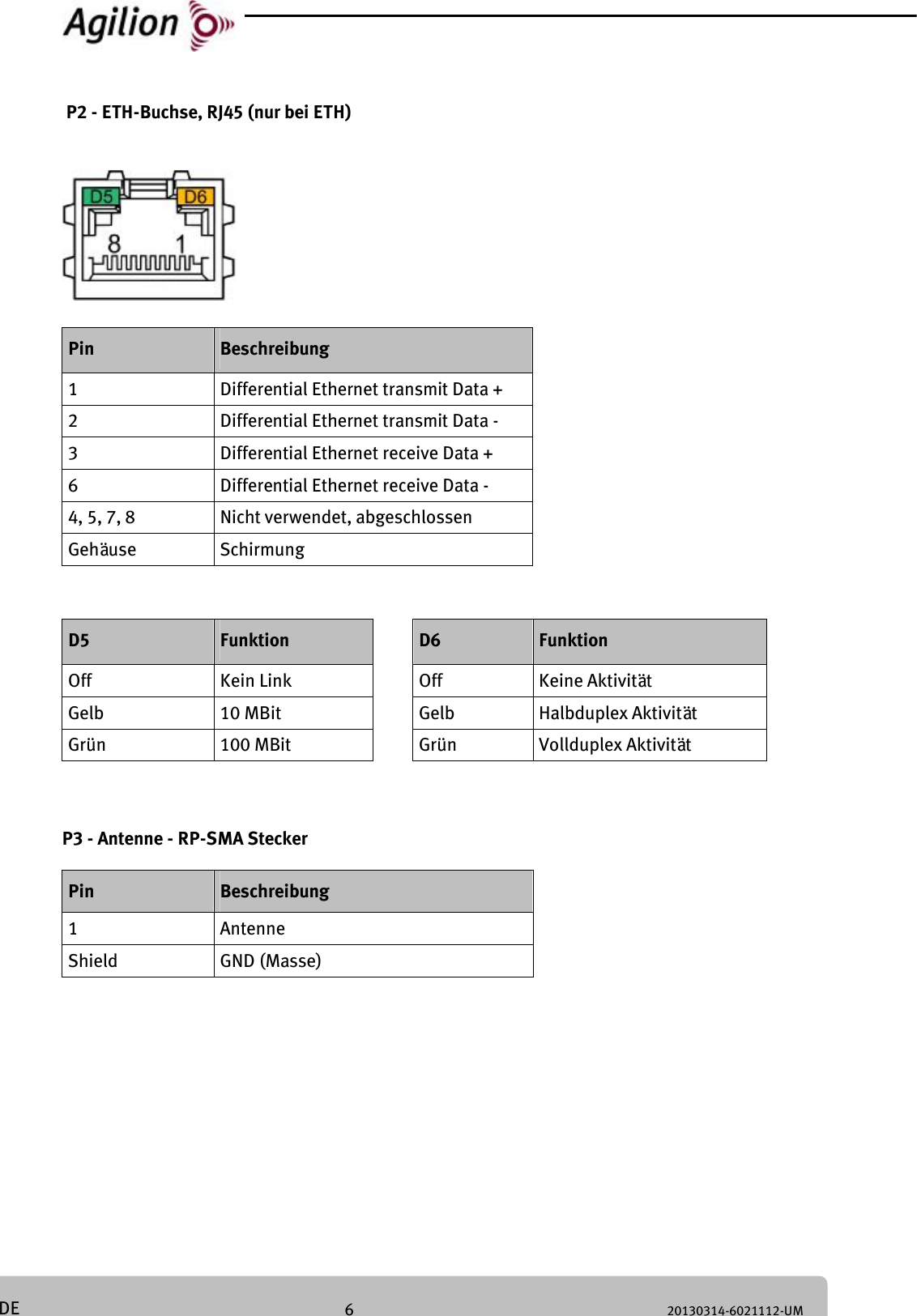

6 20130314-6021112-UM DE P2 - ETH-Buchse, RJ45 (nur bei ETH) Pin Beschreibung 1 Differential Ethernet transmit Data + 2 Differential Ethernet transmit Data - 3 Differential Ethernet receive Data + 6 Differential Ethernet receive Data - 4, 5, 7, 8 Nicht verwendet, abgeschlossen Gehäuse Schirmung D5 Funktion D6 Funktion Off Kein Link Off Keine Aktivität Gelb 10 MBit Gelb Halbduplex Aktivität Grün 100 MBit Grün Vollduplex Aktivität P3 - Antenne - RP-SMA Stecker Pin Beschreibung 1 Antenne Shield GND (Masse)

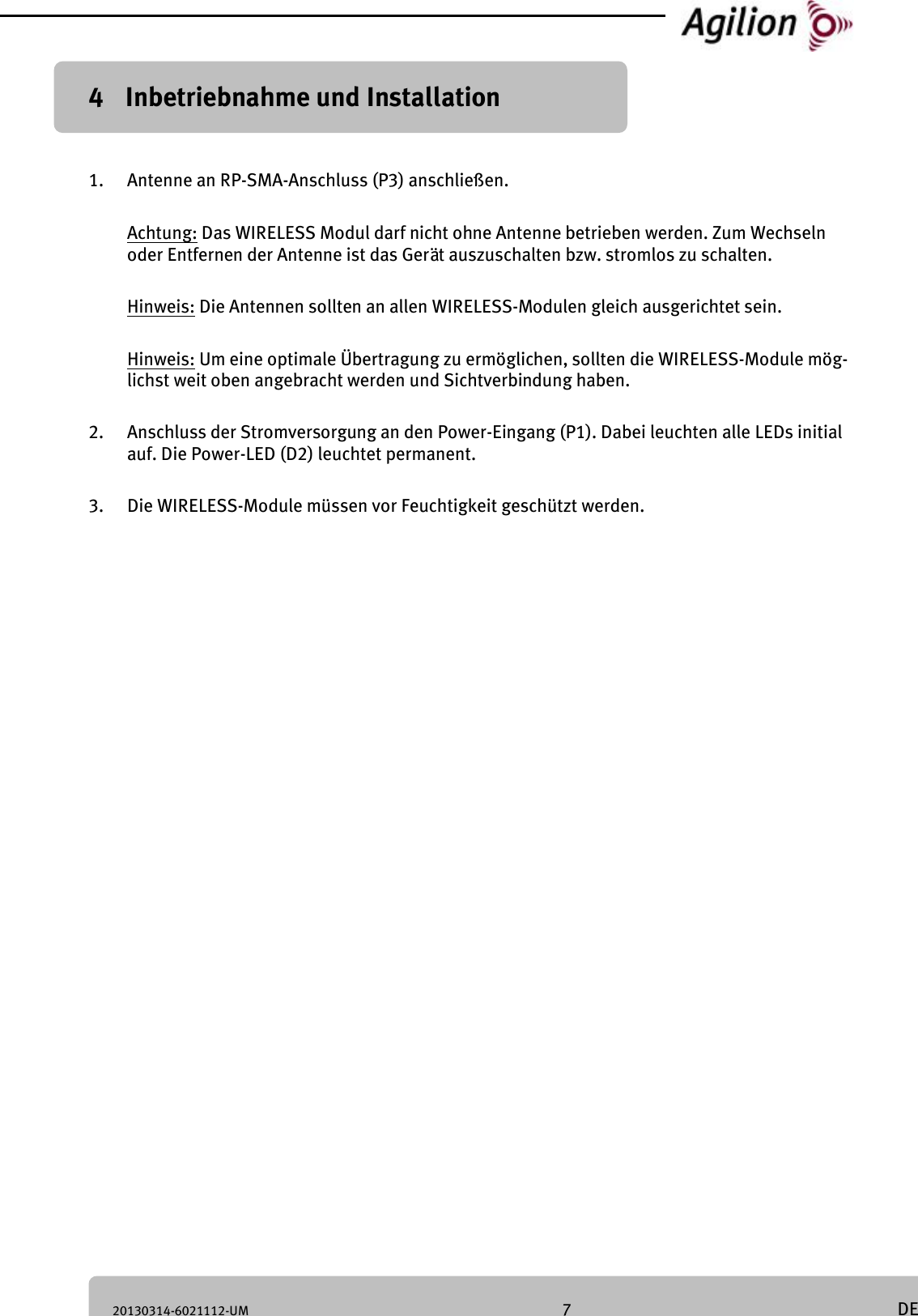

20130314-6021112-UM 7 DE 4 Inbetriebnahme und Installation 1. Antenne an RP-SMA-Anschluss (P3) anschließen. Achtung: Das WIRELESS Modul darf nicht ohne Antenne betrieben werden. Zum Wechseln oder Entfernen der Antenne ist das Gerät auszuschalten bzw. stromlos zu schalten. Hinweis: Die Antennen sollten an allen WIRELESS-Modulen gleich ausgerichtet sein. Hinweis: Um eine optimale Übertragung zu ermöglichen, sollten die WIRELESS-Module mög-lichst weit oben angebracht werden und Sichtverbindung haben. 2. Anschluss der Stromversorgung an den Power-Eingang (P1). Dabei leuchten alle LEDs initial auf. Die Power-LED (D2) leuchtet permanent. 3. Die WIRELESS-Module müssen vor Feuchtigkeit geschützt werden.

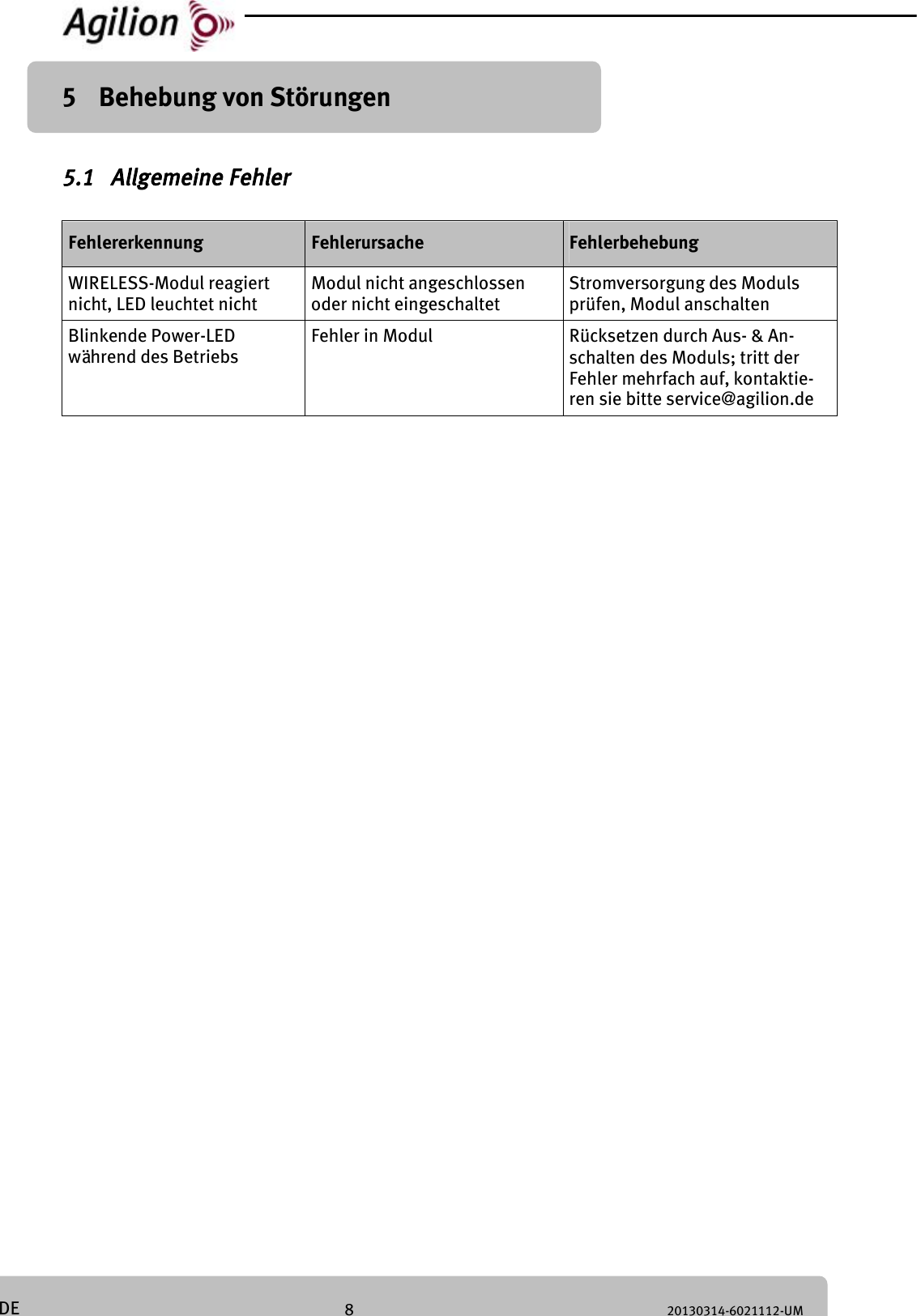

8 20130314-6021112-UM DE 5 Behebung von Störungen 5.1 Allgemeine Fehler Fehlererkennung Fehlerursache Fehlerbehebung WIRELESS-Modul reagiert nicht, LED leuchtet nicht Modul nicht angeschlossen oder nicht eingeschaltet Stromversorgung des Moduls prüfen, Modul anschalten Blinkende Power-LED während des Betriebs Fehler in Modul Rücksetzen durch Aus- & An-schalten des Moduls; tritt der Fehler mehrfach auf, kontaktie-ren sie bitte service@agilion.de

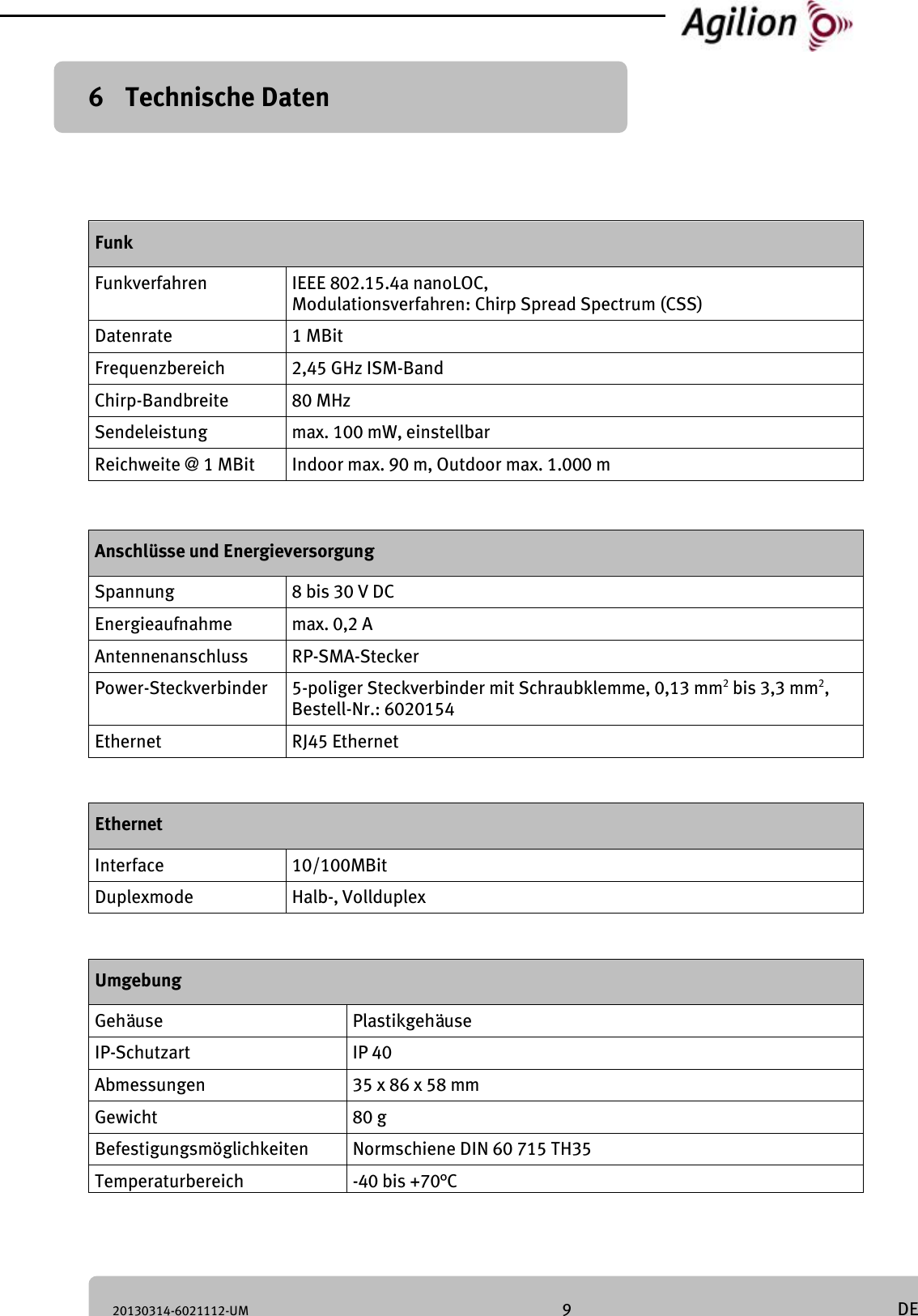

20130314-6021112-UM 9 DE 6 Technische Daten Funk Funkverfahren IEEE 802.15.4a nanoLOC, Modulationsverfahren: Chirp Spread Spectrum (CSS) Datenrate 1 MBit Frequenzbereich 2,45 GHz ISM-Band Chirp-Bandbreite 80 MHz Sendeleistung max. 100 mW, einstellbar Reichweite @ 1 MBit Indoor max. 90 m, Outdoor max. 1.000 m Anschlüsse und Energieversorgung Spannung 8 bis 30 V DC Energieaufnahme max. 0,2 A Antennenanschluss RP-SMA-Stecker Power-Steckverbinder 5-poliger Steckverbinder mit Schraubklemme, 0,13 mm2 bis 3,3 mm2, Bestell-Nr.: 6020154 Ethernet RJ45 Ethernet Ethernet Interface 10/100MBit Duplexmode Halb-, Vollduplex Umgebung Gehäuse Plastikgehäuse IP-Schutzart IP 40 Abmessungen 35 x 86 x 58 mm Gewicht 80 g Befestigungsmöglichkeiten Normschiene DIN 60 715 TH35 Temperaturbereich -40 bis +70°C

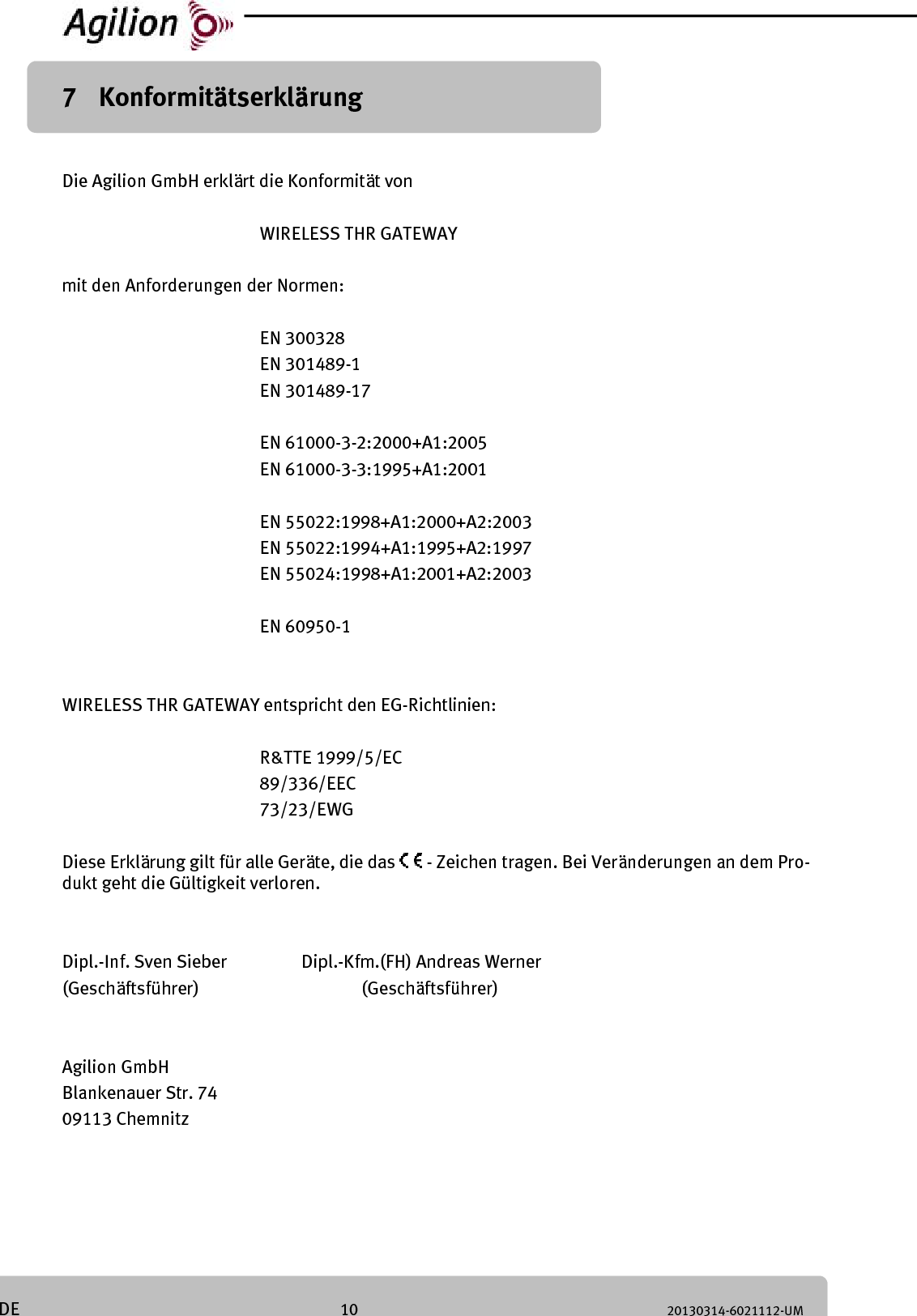

10 20130314-6021112-UM DE 7 Konformitätserklärung Die Agilion GmbH erklärt die Konformität von WIRELESS THR GATEWAY mit den Anforderungen der Normen: EN 300328 EN 301489-1 EN 301489-17 EN 61000-3-2:2000+A1:2005 EN 61000-3-3:1995+A1:2001 EN 55022:1998+A1:2000+A2:2003 EN 55022:1994+A1:1995+A2:1997 EN 55024:1998+A1:2001+A2:2003 EN 60950-1 WIRELESS THR GATEWAY entspricht den EG-Richtlinien: R&TTE 1999/5/EC 89/336/EEC 73/23/EWG Diese Erklärung gilt für alle Geräte, die das - Zeichen tragen. Bei Veränderungen an dem Pro-dukt geht die Gültigkeit verloren. Dipl.-Inf. Sven Sieber Dipl.-Kfm.(FH) Andreas Werner (Geschäftsführer) (Geschäftsführer) Agilion GmbH Blankenauer Str. 74 09113 Chemnitz
Notes/Notizen:

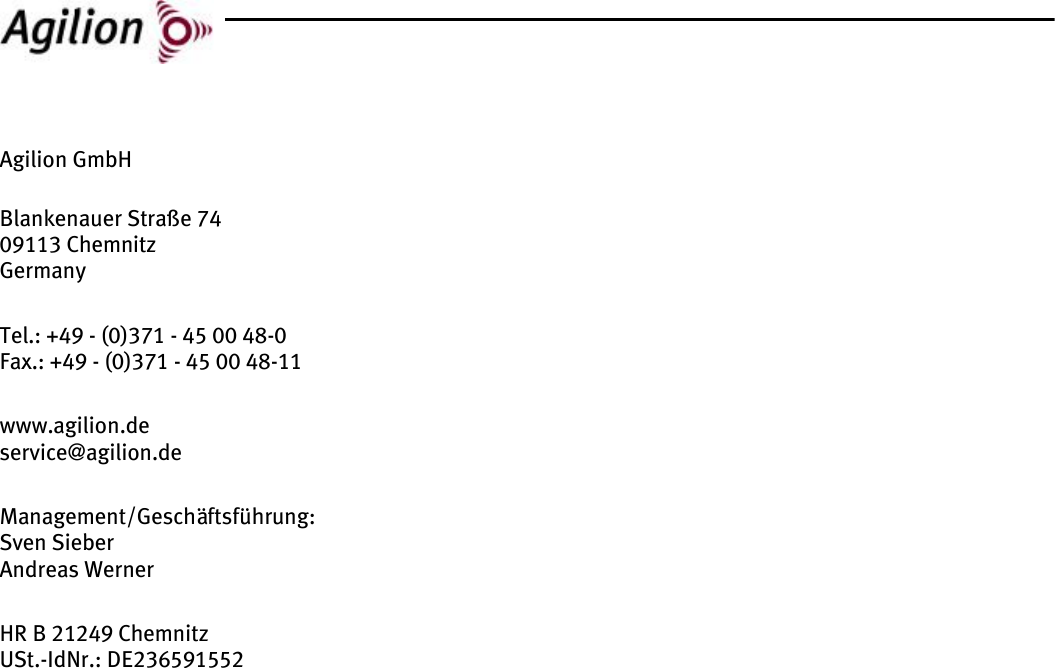

Agilion GmbH Blankenauer Straße 74 09113 Chemnitz Germany Tel.: +49 - (0)371 - 45 00 48-0 Fax.: +49 - (0)371 - 45 00 48-11 www.agilion.de service@agilion.de Management/Geschäftsführung: Sven Sieber Andreas Werner HR B 21249 Chemnitz USt.-IdNr.: DE236591552
