ZEITBIKE HR1STS Heart Rate Transmitter User Manual

Sigma Sport USA Heart Rate Transmitter

Contents

User Manual Part 1

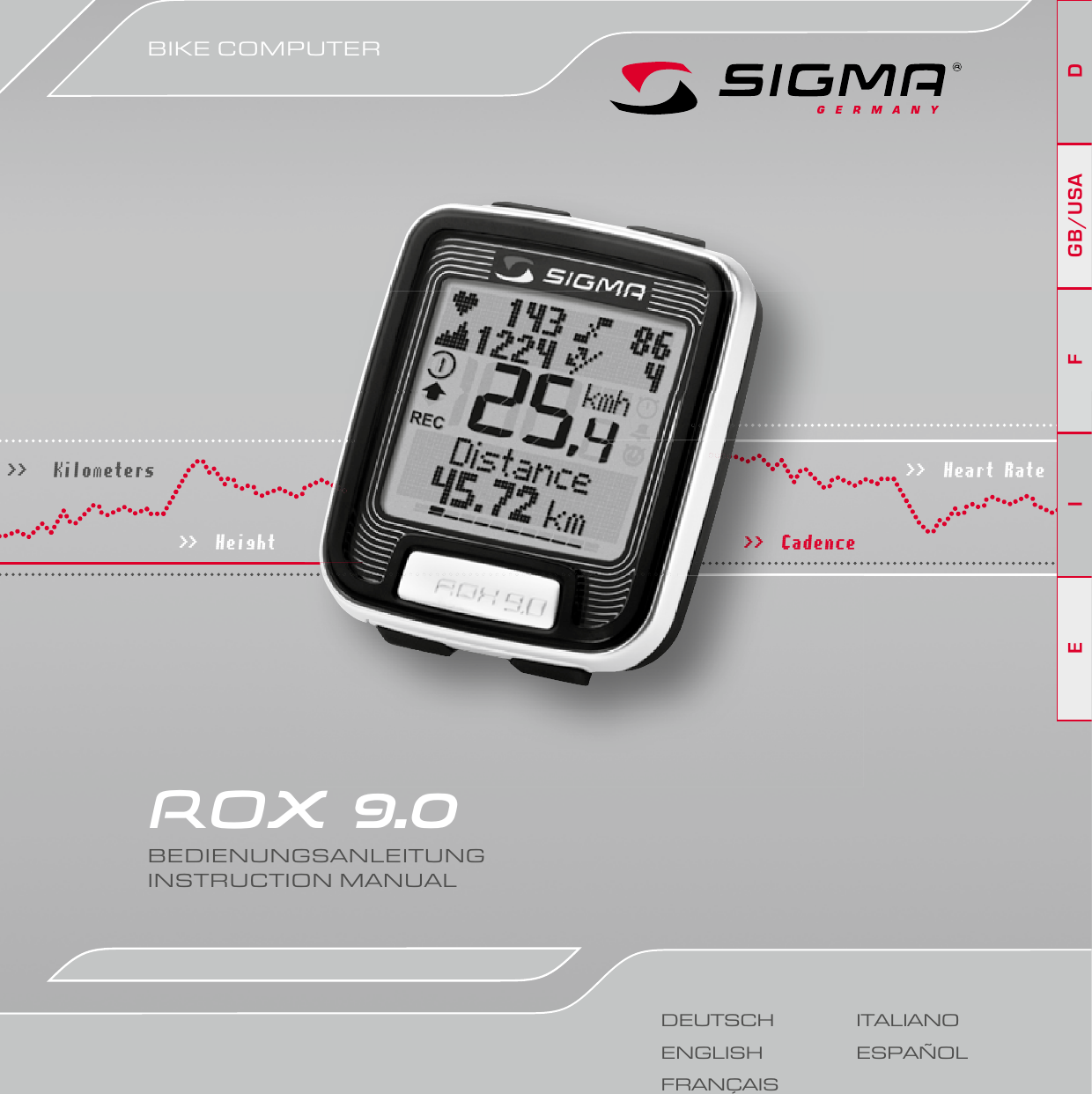

BIKE COMPUTERDEUTSCHENGLISHFRANÇAISITALIANOESPAÑOLROX 9.0 BEDIENUNGSANLEITUNG INSTRUCTION MANUAL>> Kilometers>> H eig ht>> Heart Rate>> Cadence>>>>>> CCadenceDGB/USAFIE

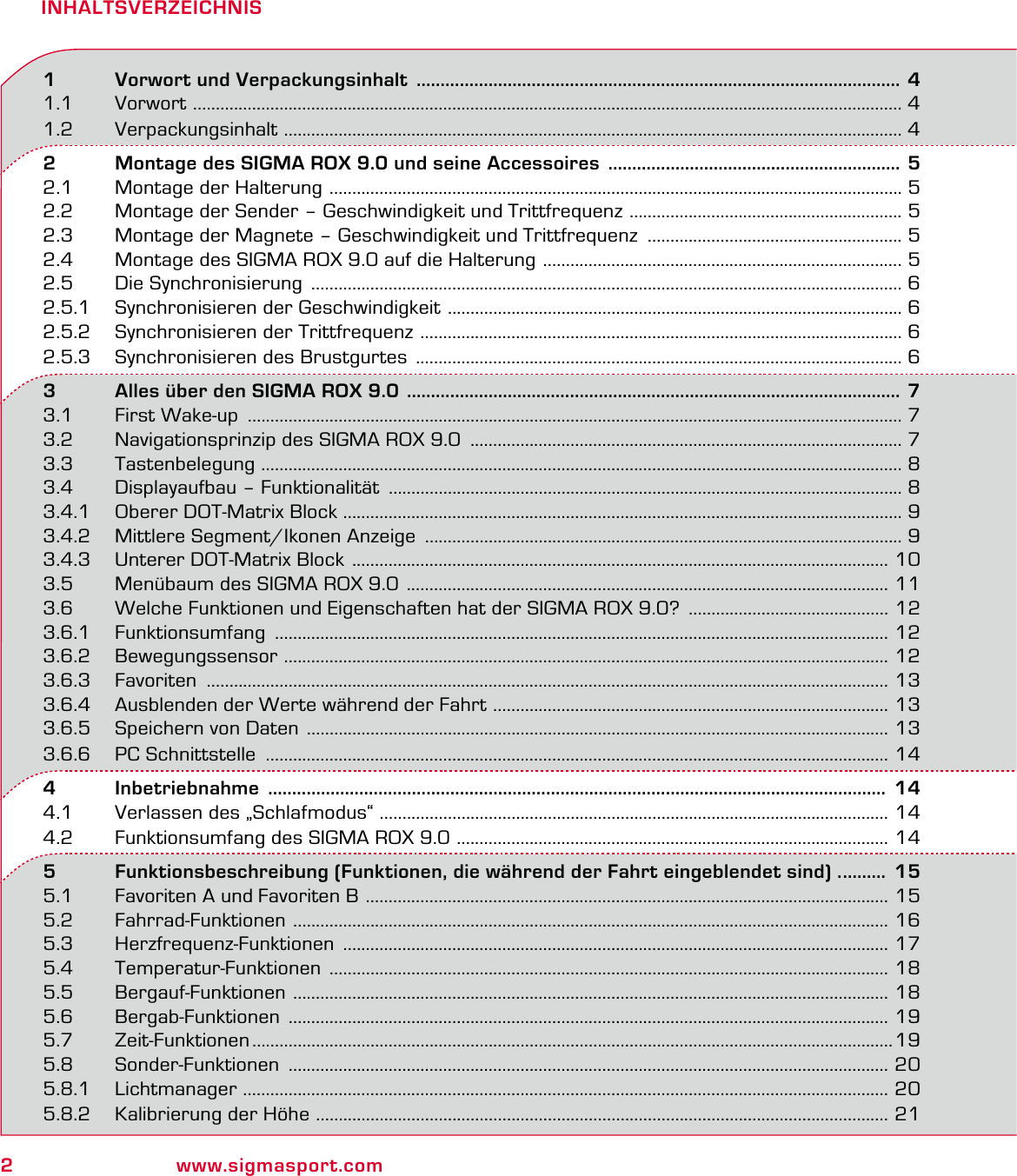

2www.sigmasport.comINHALTSVERZEICHNIS1 Vorwort und Verpackungsinhalt ..................................................................................................... 41.1 Vorwort ............................................................................................................................................................ 41.2 Verpackungsinhalt ........................................................................................................................................ 42 Montage des SIGMA ROX 9.0 und seine Accessoires ............................................................. 52.1 Montage der Halterung .............................................................................................................................. 52.2 Montage der Sender – Geschwindigkeit und Trittfrequenz ............................................................ 52.3 Montage der Magnete – Geschwindigkeit und Trittfrequenz ........................................................ 52.4 Montage des SIGMA ROX 9.0 auf die Halterung ............................................................................... 52.5 Die Synchronisierung .................................................................................................................................. 62.5.1 Synchronisieren der Geschwindigkeit .................................................................................................... 62.5.2 Synchronisieren der Trittfrequenz .......................................................................................................... 62.5.3 Synchronisieren des Brustgurtes ........................................................................................................... 63 Alles über den SIGMA ROX 9.0 ....................................................................................................... 73.1 First Wake-up ................................................................................................................................................ 73.2 Navigationsprinzip des SIGMA ROX 9.0 ............................................................................................... 73.3 Tastenbelegung ............................................................................................................................................. 83.4 Displayaufbau – Funktionalität ................................................................................................................. 83.4.1 Oberer DOT-Matrix Block ........................................................................................................................... 93.4.2 Mittlere Segment/Ikonen Anzeige ......................................................................................................... 93.4.3 Unterer DOT-Matrix Block ...................................................................................................................... 103.5 Menübaum des SIGMA ROX 9.0 .......................................................................................................... 113.6 Welche Funktionen und Eigenschaften hat der SIGMA ROX 9.0? ............................................ 123.6.1 Funktionsumfang ....................................................................................................................................... 123.6.2 Bewegungssensor ..................................................................................................................................... 123.6.3 Favoriten ...................................................................................................................................................... 133.6.4 Ausblenden der Werte während der Fahrt ....................................................................................... 133.6.5 Speichern von Daten ................................................................................................................................ 133.6.6 PC Schnittstelle ......................................................................................................................................... 144 Inbetriebnahme ................................................................................................................................. 144.1 Verlassen des „Schlafmodus“ ................................................................................................................ 144.2 Funktionsumfang des SIGMA ROX 9.0 ............................................................................................... 145 Funktionsbeschreibung (Funktionen, die während der Fahrt eingeblendet sind) . ......... 155.1 Favoriten A und Favoriten B ................................................................................................................... 155.2 Fahrrad-Funktionen ................................................................................................................................... 165.3 Herzfrequenz-Funktionen ........................................................................................................................ 175.4 Temperatur-Funktionen ........................................................................................................................... 185.5 Bergauf-Funktionen ................................................................................................................................... 185.6 Bergab-Funktionen .................................................................................................................................... 195.7 Zeit-Funktionen .............................................................................................................................................195.8 Sonder-Funktionen .................................................................................................................................... 205.8.1 Lichtmanager .............................................................................................................................................. 205.8.2 Kalibrierung der Höhe .............................................................................................................................. 21

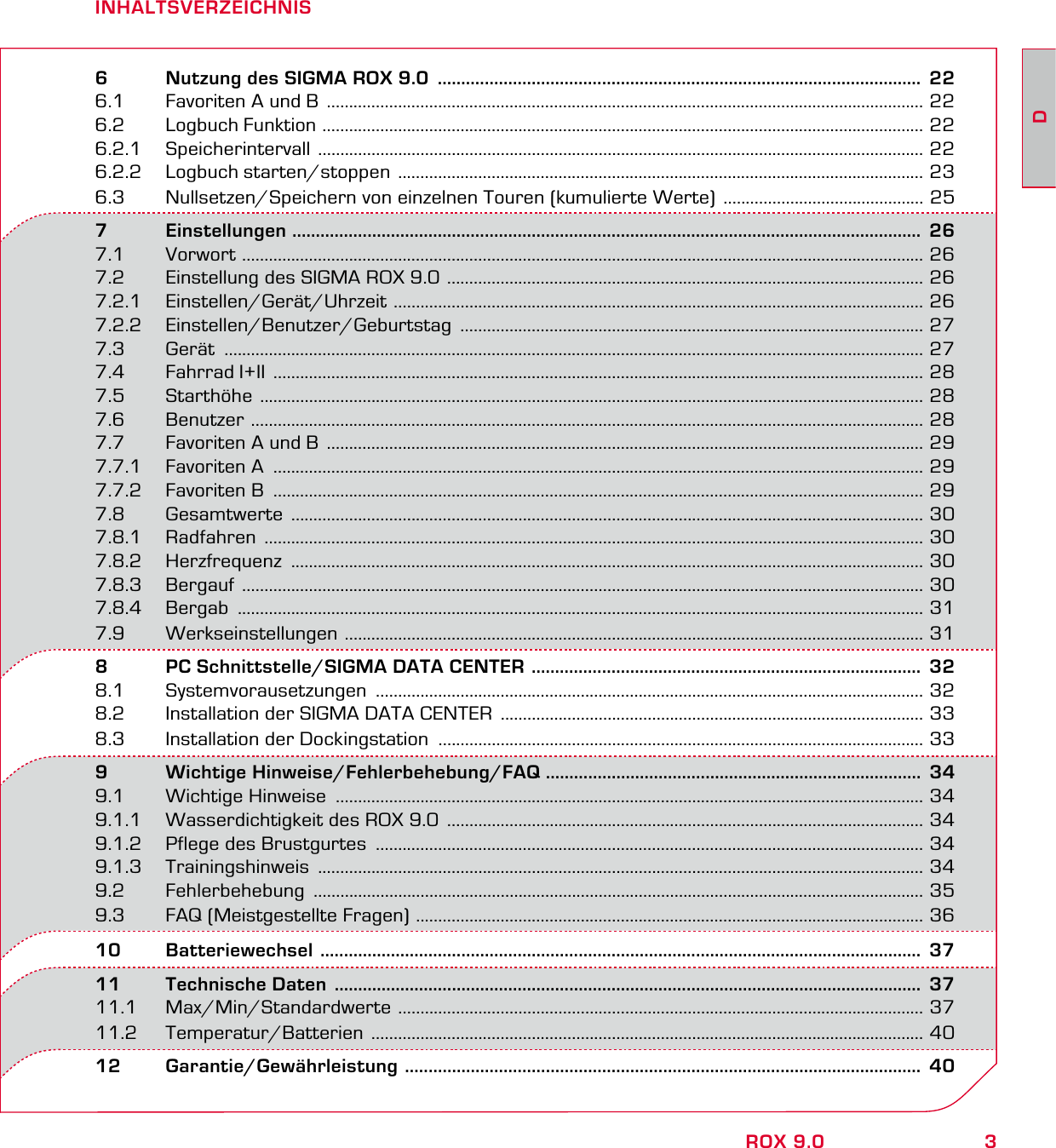

3DROX 9.0INHALTSVERZEICHNIS6 Nutzung des SIGMA ROX 9.0 ....................................................................................................... 226.1 Favoriten A und B ...................................................................................................................................... 226.2 Logbuch Funktion ....................................................................................................................................... 226.2.1 Speicherintervall ........................................................................................................................................ 226.2.2 Logbuch starten/stoppen ...................................................................................................................... 236.3 Nullsetzen/Speichern von einzelnen Touren (kumulierte Werte) ............................................. 257 Einstellungen ...................................................................................................................................... 267.1 Vorwort ......................................................................................................................................................... 267.2 Einstellung des SIGMA ROX 9.0 ........................................................................................................... 267.2.1 Einstellen/Gerät/Uhrzeit ....................................................................................................................... 267.2.2 Einstellen/Benutzer/Geburtstag ........................................................................................................ 277.3 Gerät ............................................................................................................................................................. 277.4 Fahrrad I+II .................................................................................................................................................. 287.5 Starthöhe ..................................................................................................................................................... 287.6 Benutzer ....................................................................................................................................................... 287.7 Favoriten A und B ...................................................................................................................................... 297.7.1 Favoriten A .................................................................................................................................................. 297.7.2 Favoriten B .................................................................................................................................................. 297.8 Gesamtwerte .............................................................................................................................................. 307.8.1 Radfahren .................................................................................................................................................... 307.8.2 Herzfrequenz .............................................................................................................................................. 307.8.3 Bergauf ......................................................................................................................................................... 307.8.4 Bergab .......................................................................................................................................................... 317.9 Werkseinstellungen .................................................................................................................................. 318 PC Schnittstelle/SIGMA DATA CENTER ................................................................................... 328.1 Systemvorausetzungen ........................................................................................................................... 328.2 Installation der SIGMA DATA CENTER ............................................................................................... 338.3 Installation der Dockingstation ............................................................................................................. 339 Wichtige Hinweise/Fehlerbehebung/FAQ ................................................................................ 349.1 Wichtige Hinweise .................................................................................................................................... 349.1.1 Wasserdichtigkeit des ROX 9.0 ........................................................................................................... 349.1.2 Pflege des Brustgurtes ........................................................................................................................... 349.1.3 Trainingshinweis ........................................................................................................................................ 349.2 Fehlerbehebung ......................................................................................................................................... 359.3 FAQ (Meistgestellte Fragen) .................................................................................................................. 3610 Batteriewechsel ................................................................................................................................ 3711 Technische Daten ............................................................................................................................. 3711.1 Max/Min/Standardwerte ...................................................................................................................... 3711.2 Temperatur/Batterien ............................................................................................................................ 4012 Garantie/Gewährleistung .............................................................................................................. 40

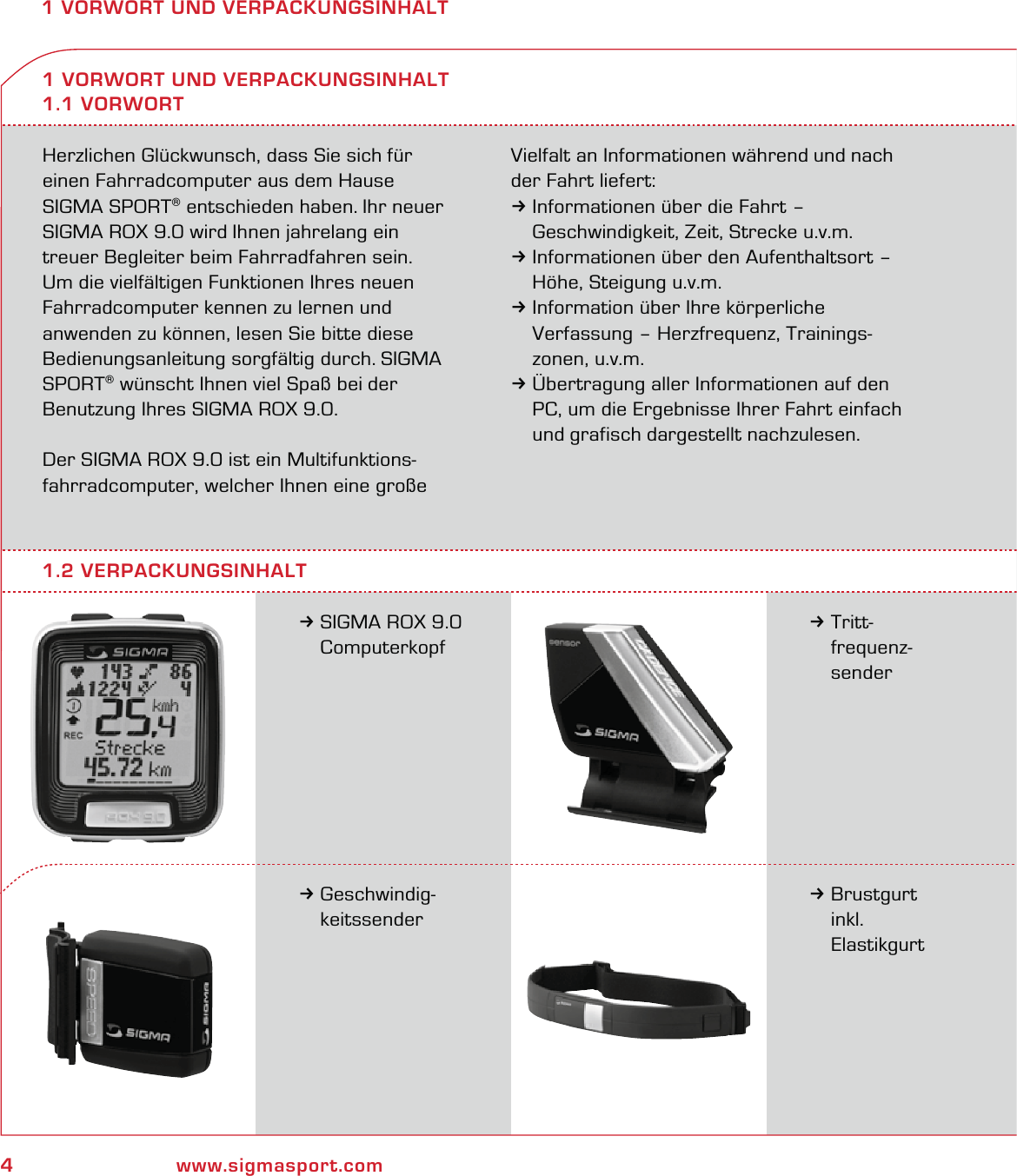

4www.sigmasport.com1 VORWORT UND VERPACKUNGSINHALTHerzlichen Glückwunsch, dass Sie sich für einen Fahrradcomputer aus dem Hause SIGMA SPORT® entschieden haben. Ihr neuer SIGMA ROX 9.0 wird Ihnen jahrelang ein treuer Begleiter beim Fahrradfahren sein. Um die vielfältigen Funktionen Ihres neuen Fahrradcomputer kennen zu lernen und anwenden zu können, lesen Sie bitte diese Bedienungsanleitung sorgfältig durch. SIGMA SPORT® wünscht Ihnen viel Spaß bei der Benutzung Ihres SIGMA ROX 9.0.Der SIGMA ROX 9.0 ist ein Multifunktions-fahrradcomputer, welcher Ihnen eine große Vielfalt an Informationen während und nach der Fahrt liefert:3Informationen über die Fahrt – Geschwindigkeit, Zeit, Strecke u.v.m.3Informationen über den Aufenthaltsort – Höhe, Steigung u.v.m.3Information über Ihre körperliche Verfassung – Herzfrequenz, Trainings- zonen, u.v.m.3Übertragung aller Informationen auf den PC, um die Ergebnisse Ihrer Fahrt einfach und grafisch dargestellt nachzulesen.3SIGMA ROX 9.0 Computerkopf1 VORWORT UND VERPACKUNGSINHALT1.1 VORWORT3Tritt- frequenz- sender3Geschwindig- keitssender3Brustgurt inkl. Elastikgurt1.2 VERPACKUNGSINHALT

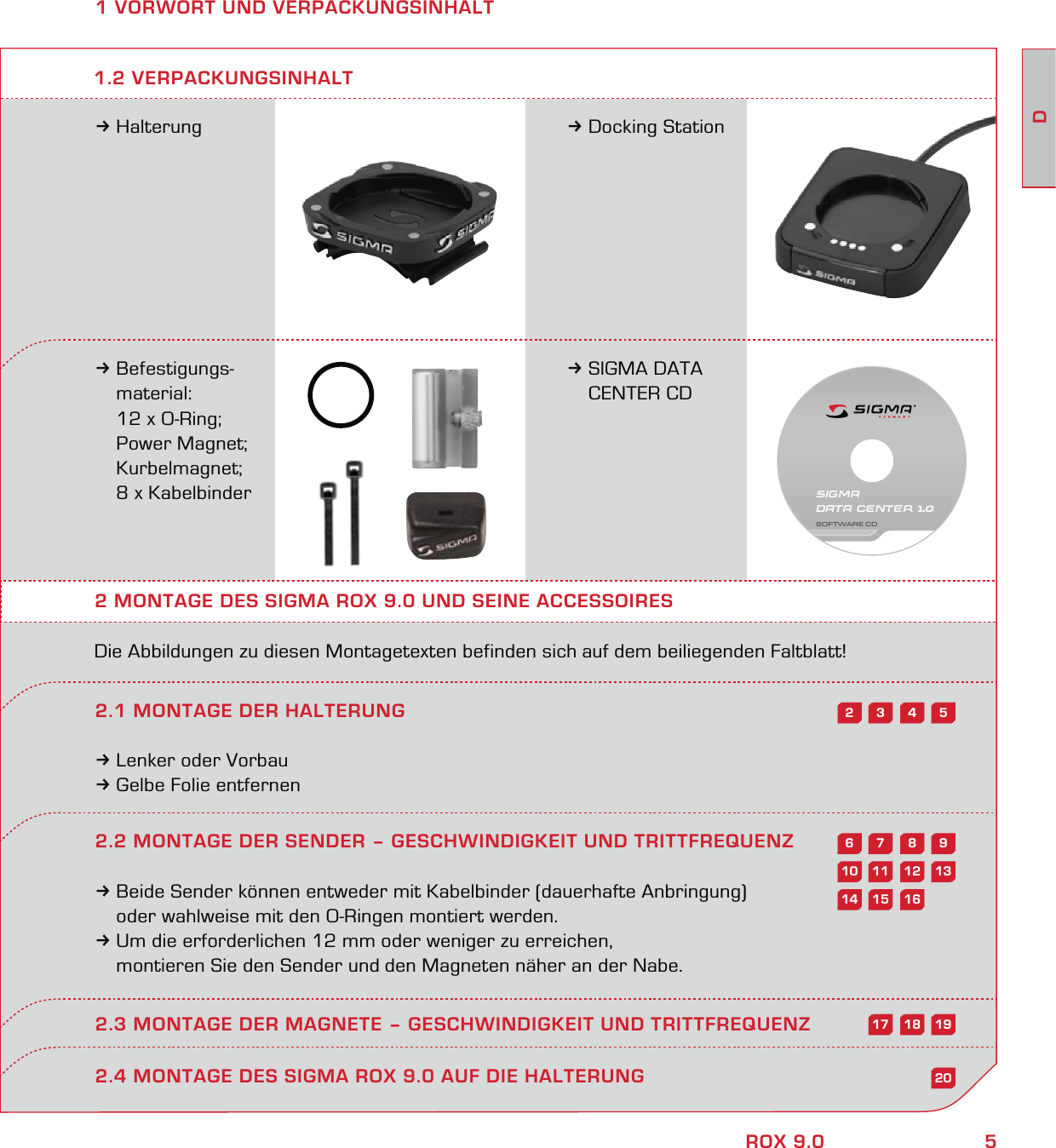

5DROX 9.01 VORWORT UND VERPACKUNGSINHALT3Halterung 3Docking Station3Befestigungs- material: 12 x O-Ring; Power Magnet; Kurbelmagnet; 8 x Kabelbinder3SIGMA DATA CENTER CD2 MONTAGE DES SIGMA ROX 9.0 UND SEINE ACCESSOIRESDie Abbildungen zu diesen Montagetexten befinden sich auf dem beiliegenden Faltblatt!2.1 MONTAGE DER HALTERUNG3Lenker oder Vorbau3Gelbe Folie entfernen2.2 MONTAGE DER SENDER – GESCHWINDIGKEIT UND TRITTFREQUENZ3Beide Sender können entweder mit Kabelbinder (dauerhafte Anbringung) oder wahlweise mit den O-Ringen montiert werden.3Um die erforderlichen 12 mm oder weniger zu erreichen, montieren Sie den Sender und den Magneten näher an der Nabe.1.2 VERPACKUNGSINHALT2.4 MONTAGE DES SIGMA ROX 9.0 AUF DIE HALTERUNG5432987613121110202.3 MONTAGE DER MAGNETE – GESCHWINDIGKEIT UND TRITTFREQUENZ161514191817SIGMA DATA CENTER 1.0SOFTWARE CD

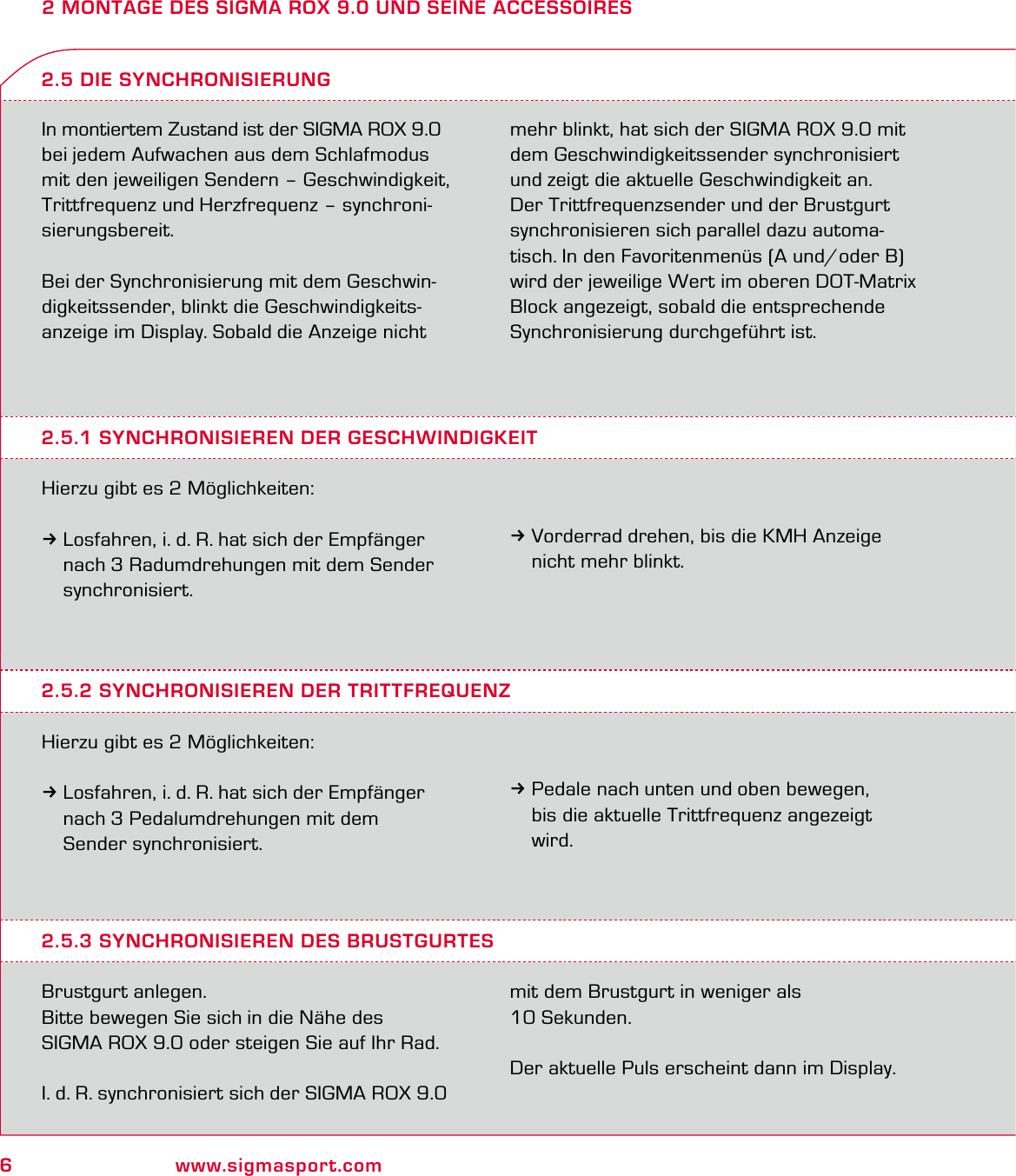

6www.sigmasport.com2 MONTAGE DES SIGMA ROX 9.0 UND SEINE ACCESSOIRESIn montiertem Zustand ist der SIGMA ROX 9.0 bei jedem Aufwachen aus dem Schlafmodus mit den jeweiligen Sendern – Geschwindigkeit, Trittfrequenz und Herzfrequenz – synchroni-sierungsbereit.Bei der Synchronisierung mit dem Geschwin-digkeitssender, blinkt die Geschwindigkeits-anzeige im Display. Sobald die Anzeige nicht mehr blinkt, hat sich der SIGMA ROX 9.0 mit dem Geschwindigkeitssender synchronisiert und zeigt die aktuelle Geschwindigkeit an.Der Trittfrequenzsender und der Brustgurt synchronisieren sich parallel dazu automa-tisch. In den Favoritenmenüs (A und/oder B) wird der jeweilige Wert im oberen DOT-Matrix Block angezeigt, sobald die entsprechende Synchronisierung durchgeführt ist.2.5.1 SYNCHRONISIEREN DER GESCHWINDIGKEITHierzu gibt es 2 Möglichkeiten:3Losfahren, i. d. R. hat sich der Empfänger nach 3 Radumdrehungen mit dem Sender synchronisiert.2.5 DIE SYNCHRONISIERUNG3Vorderrad drehen, bis die KMH Anzeige nicht mehr blinkt.2.5.2 SYNCHRONISIEREN DER TRITTFREQUENZHierzu gibt es 2 Möglichkeiten:3Losfahren, i. d. R. hat sich der Empfänger nach 3 Pedalumdrehungen mit dem Sender synchronisiert.3Pedale nach unten und oben bewegen, bis die aktuelle Trittfrequenz angezeigt wird.2.5.3 SYNCHRONISIEREN DES BRUSTGURTESBrustgurt anlegen. Bitte bewegen Sie sich in die Nähe des SIGMA ROX 9.0 oder steigen Sie auf Ihr Rad. I. d. R. synchronisiert sich der SIGMA ROX 9.0 mit dem Brustgurt in weniger als 10 Sekunden.Der aktuelle Puls erscheint dann im Display.

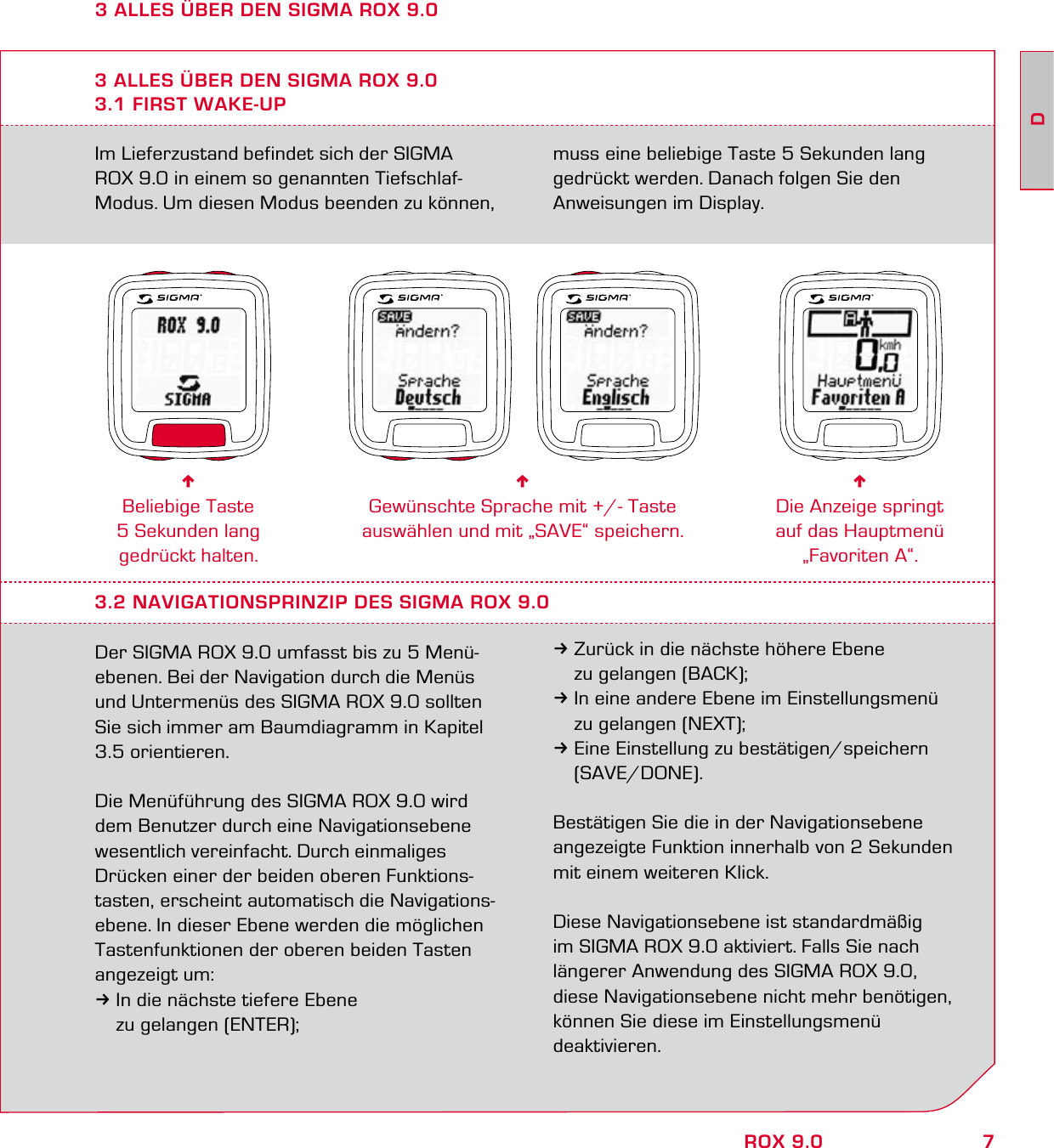

7DROX 9.0Im Lieferzustand befindet sich der SIGMA ROX 9.0 in einem so genannten Tiefschlaf-Modus. Um diesen Modus beenden zu können, muss eine beliebige Taste 5 Sekunden lang gedrückt werden. Danach folgen Sie den Anweisungen im Display.3 ALLES ÜBER DEN SIGMA ROX 9.03.1 FIRST WAKE-UP6Beliebige Taste 5 Sekunden lang gedrückt halten.6Gewünschte Sprache mit +/- Taste auswählen und mit „SAVE“ speichern.6Die Anzeige springt auf das Hauptmenü „Favoriten A“.3.2 NAVIGATIONSPRINZIP DES SIGMA ROX 9.0Der SIGMA ROX 9.0 umfasst bis zu 5 Menü-ebenen. Bei der Navigation durch die Menüs und Untermenüs des SIGMA ROX 9.0 sollten Sie sich immer am Baumdiagramm in Kapitel 3.5 orientieren.Die Menüführung des SIGMA ROX 9.0 wird dem Benutzer durch eine Navigationsebene wesentlich vereinfacht. Durch einmaliges Drücken einer der beiden oberen Funktions-tasten, erscheint automatisch die Navigations-ebene. In dieser Ebene werden die möglichen Tastenfunktionen der oberen beiden Tasten angezeigt um:3In die nächste tiefere Ebene zu gelangen (ENTER);3Zurück in die nächste höhere Ebene zu gelangen (BACK);3In eine andere Ebene im Einstellungsmenü zu gelangen (NEXT);3Eine Einstellung zu bestätigen/speichern (SAVE/DONE).Bestätigen Sie die in der Navigationsebene angezeigte Funktion innerhalb von 2 Sekunden mit einem weiteren Klick.Diese Navigationsebene ist standardmäßig im SIGMA ROX 9.0 aktiviert. Falls Sie nach längerer Anwendung des SIGMA ROX 9.0, diese Navigationsebene nicht mehr benötigen, können Sie diese im Einstellungsmenü deaktivieren.3 ALLES ÜBER DEN SIGMA ROX 9.0

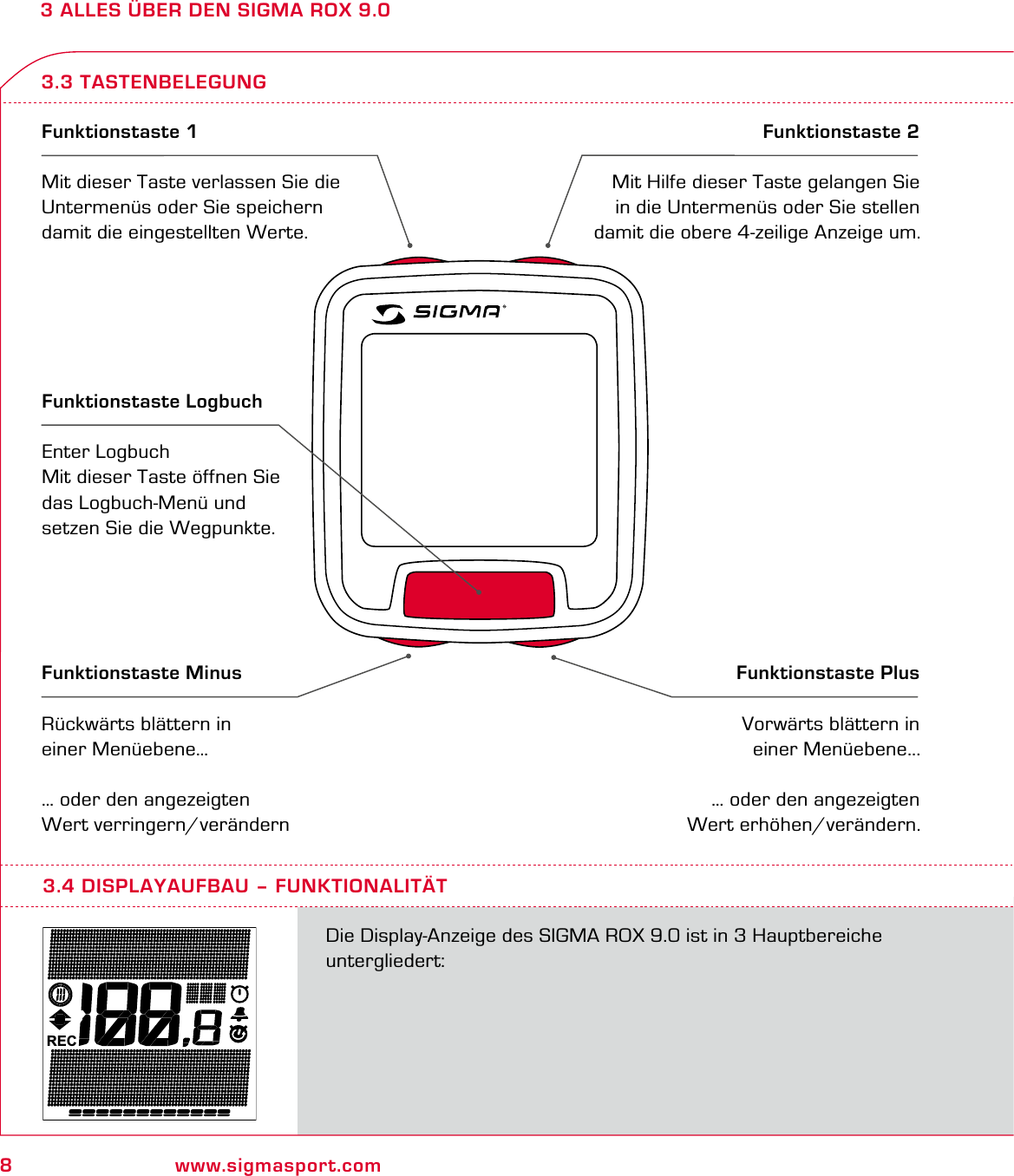

8www.sigmasport.com3 ALLES ÜBER DEN SIGMA ROX 9.03.3 TASTENBELEGUNGFunktionstaste 1Mit dieser Taste verlassen Sie die Untermenüs oder Sie speichern damit die eingestellten Werte.Funktionstaste 2Mit Hilfe dieser Taste gelangen Sie in die Untermenüs oder Sie stellen damit die obere 4-zeilige Anzeige um.Funktionstaste MinusRückwärts blättern in einer Menüebene…… oder den angezeigten Wert verringern/verändernFunktionstaste PlusVorwärts blättern in einer Menüebene...… oder den angezeigten Wert erhöhen/verändern.Funktionstaste LogbuchEnter LogbuchMit dieser Taste öffnen Sie das Logbuch-Menü und setzen Sie die Wegpunkte.RECDie Display-Anzeige des SIGMA ROX 9.0 ist in 3 Hauptbereiche untergliedert:3.4 DISPLAYAUFBAU – FUNKTIONALITÄT

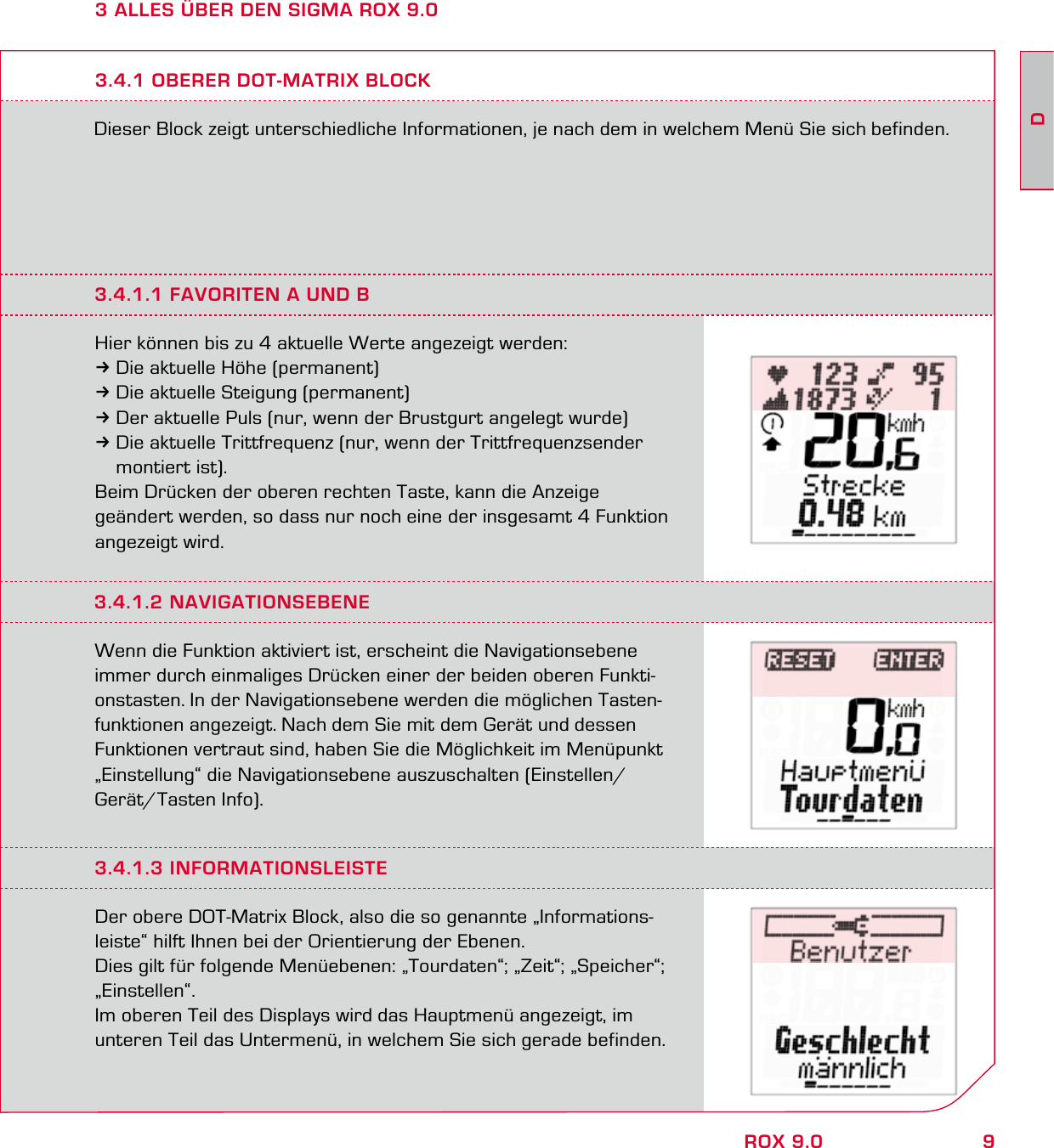

9DROX 9.03 ALLES ÜBER DEN SIGMA ROX 9.0Dieser Block zeigt unterschiedliche Informationen, je nach dem in welchem Menü Sie sich befinden.3.4.1 OBERER DOT-MATRIX BLOCK3.4.1.1 FAVORITEN A UND BHier können bis zu 4 aktuelle Werte angezeigt werden:3Die aktuelle Höhe (permanent)3Die aktuelle Steigung (permanent)3Der aktuelle Puls (nur, wenn der Brustgurt angelegt wurde)3Die aktuelle Trittfrequenz (nur, wenn der Trittfrequenzsender montiert ist).Beim Drücken der oberen rechten Taste, kann die Anzeige geändert werden, so dass nur noch eine der insgesamt 4 Funktion angezeigt wird.3.4.1.2 NAVIGATIONSEBENEWenn die Funktion aktiviert ist, erscheint die Navigationsebene immer durch einmaliges Drücken einer der beiden oberen Funkti-onstasten. In der Navigationsebene werden die möglichen Tasten-funktionen angezeigt. Nach dem Sie mit dem Gerät und dessen Funktionen vertraut sind, haben Sie die Möglichkeit im Menüpunkt „Einstellung“ die Navigationsebene auszuschalten (Einstellen/ Gerät/Tasten Info).3.4.1.3 INFORMATIONSLEISTEDer obere DOT-Matrix Block, also die so genannte „Informations-leiste“ hilft Ihnen bei der Orientierung der Ebenen. Dies gilt für folgende Menüebenen: „Tourdaten“; „Zeit“; „Speicher“; „Einstellen“.Im oberen Teil des Displays wird das Hauptmenü angezeigt, im unteren Teil das Untermenü, in welchem Sie sich gerade befinden.

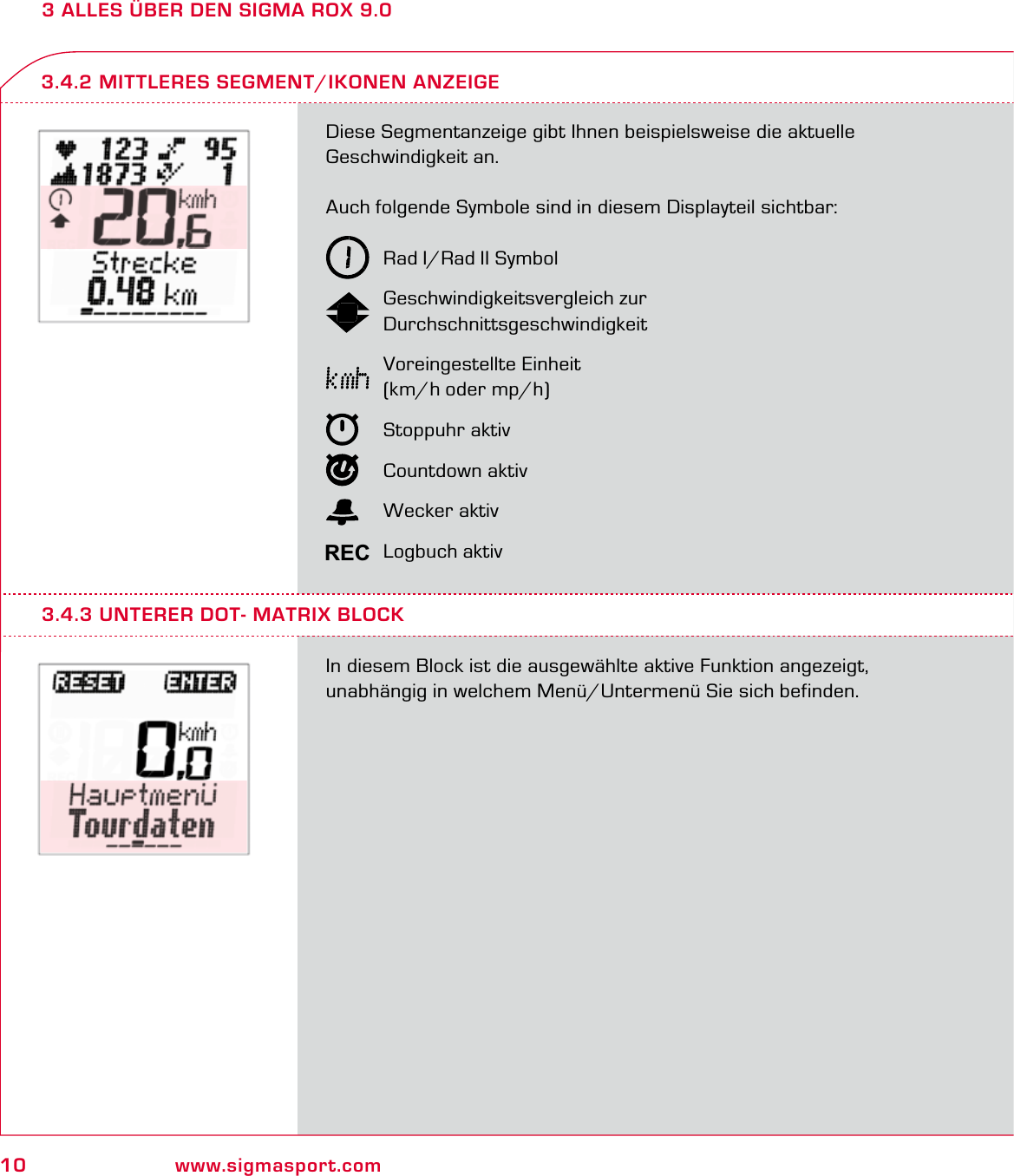

10 www.sigmasport.com3 ALLES ÜBER DEN SIGMA ROX 9.0Diese Segmentanzeige gibt Ihnen beispielsweise die aktuelle Geschwindigkeit an.Auch folgende Symbole sind in diesem Displayteil sichtbar: Rad I/Rad II Symbol Geschwindigkeitsvergleich zur Durchschnittsgeschwindigkeit Voreingestellte Einheit (km/h oder mp/h) Stoppuhr aktiv Countdown aktiv Wecker aktiv Logbuch aktivIn diesem Block ist die ausgewählte aktive Funktion angezeigt, unabhängig in welchem Menü/Untermenü Sie sich befinden.3.4.2 MITTLERES SEGMENT/IKONEN ANZEIGE3.4.3 UNTERER DOT- MATRIX BLOCKREC

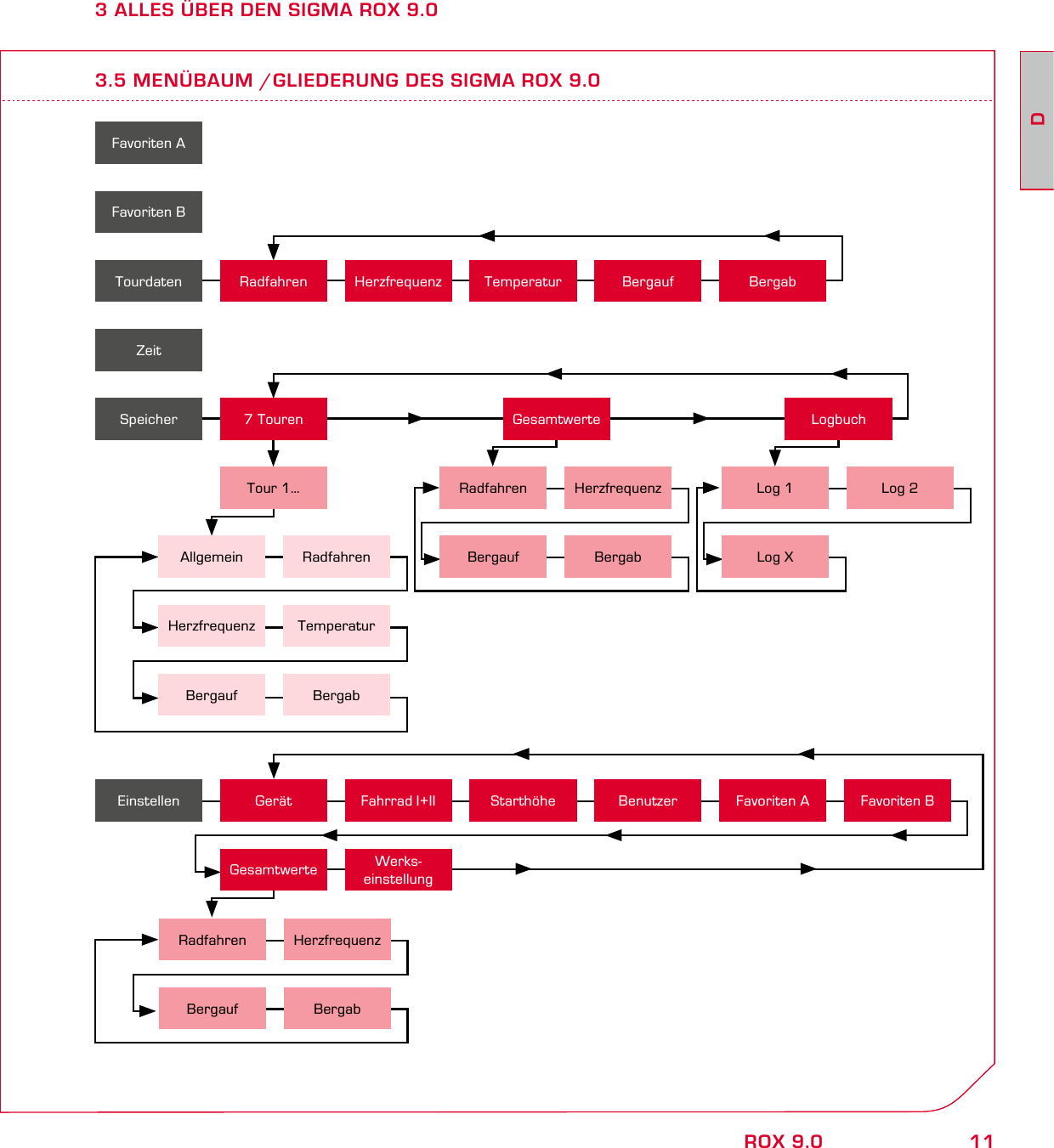

11DROX 9.03 ALLES ÜBER DEN SIGMA ROX 9.03.5 MENÜBAUM /GLIEDERUNG DES SIGMA ROX 9.0Favoriten AFavoriten BZeitTourdaten Radfahren Herzfrequenz Temperatur Bergauf BergabSpeicher 7 TourenTour 1…Gesamtwerte LogbuchAllgemein RadfahrenHerzfrequenz TemperaturBergauf BergabRadfahren HerzfrequenzBergauf BergabLog 1 Log 2Log XWerks-einstellungEinstellen Gerät Fahrrad I+II Starthöhe Benutzer Favoriten A Favoriten BGesamtwerteRadfahren HerzfrequenzBergauf Bergab

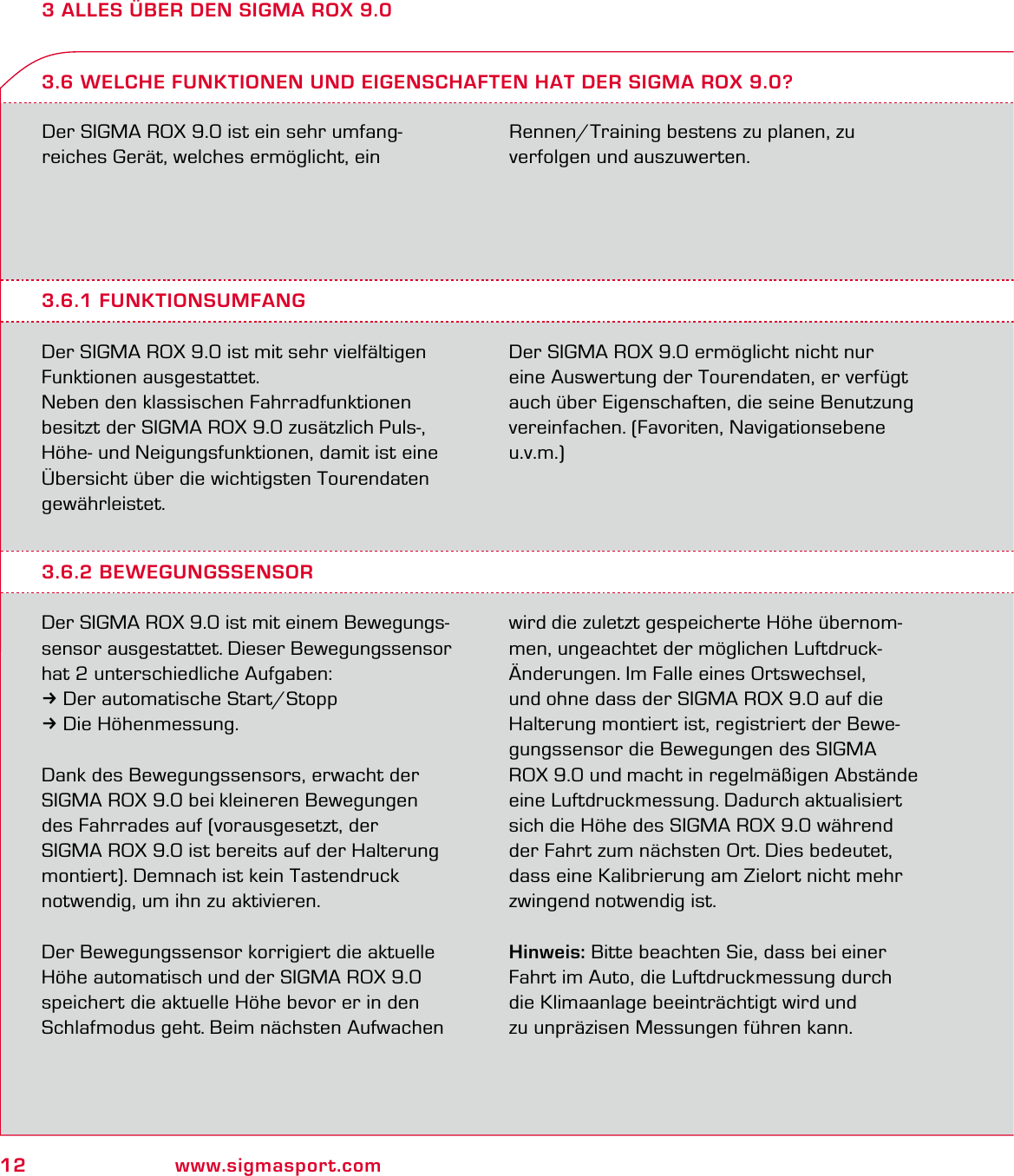

12 www.sigmasport.com3 ALLES ÜBER DEN SIGMA ROX 9.0Der SIGMA ROX 9.0 ist ein sehr umfang-reiches Gerät, welches ermöglicht, ein Rennen/Training bestens zu planen, zu verfolgen und auszuwerten.3.6.1 FUNKTIONSUMFANGDer SIGMA ROX 9.0 ist mit sehr vielfältigen Funktionen ausgestattet.Neben den klassischen Fahrradfunktionen besitzt der SIGMA ROX 9.0 zusätzlich Puls-, Höhe- und Neigungsfunktionen, damit ist eine Übersicht über die wichtigsten Tourendaten gewährleistet.Der SIGMA ROX 9.0 ermöglicht nicht nur eine Auswertung der Tourendaten, er verfügt auch über Eigenschaften, die seine Benutzung vereinfachen. (Favoriten, Navigationsebene u.v.m.)3.6 WELCHE FUNKTIONEN UND EIGENSCHAFTEN HAT DER SIGMA ROX 9.0?3.6.2 BEWEGUNGSSENSORDer SIGMA ROX 9.0 ist mit einem Bewegungs-sensor ausgestattet. Dieser Bewegungssensor hat 2 unterschiedliche Aufgaben:3Der automatische Start/Stopp3Die Höhenmessung.Dank des Bewegungssensors, erwacht der SIGMA ROX 9.0 bei kleineren Bewegungen des Fahrrades auf (vorausgesetzt, der SIGMA ROX 9.0 ist bereits auf der Halterung montiert). Demnach ist kein Tastendruck notwendig, um ihn zu aktivieren.Der Bewegungssensor korrigiert die aktuelle Höhe automatisch und der SIGMA ROX 9.0 speichert die aktuelle Höhe bevor er in den Schlafmodus geht. Beim nächsten Aufwachen wird die zuletzt gespeicherte Höhe übernom-men, ungeachtet der möglichen Luftdruck-Änderungen. Im Falle eines Ortswechsel, und ohne dass der SIGMA ROX 9.0 auf die Halterung montiert ist, registriert der Bewe-gungssensor die Bewegungen des SIGMA ROX 9.0 und macht in regelmäßigen Abstände eine Luftdruckmessung. Dadurch aktualisiert sich die Höhe des SIGMA ROX 9.0 während der Fahrt zum nächsten Ort. Dies bedeutet, dass eine Kalibrierung am Zielort nicht mehr zwingend notwendig ist.Hinweis: Bitte beachten Sie, dass bei einer Fahrt im Auto, die Luftdruckmessung durch die Klimaanlage beeinträchtigt wird und zu unpräzisen Messungen führen kann.

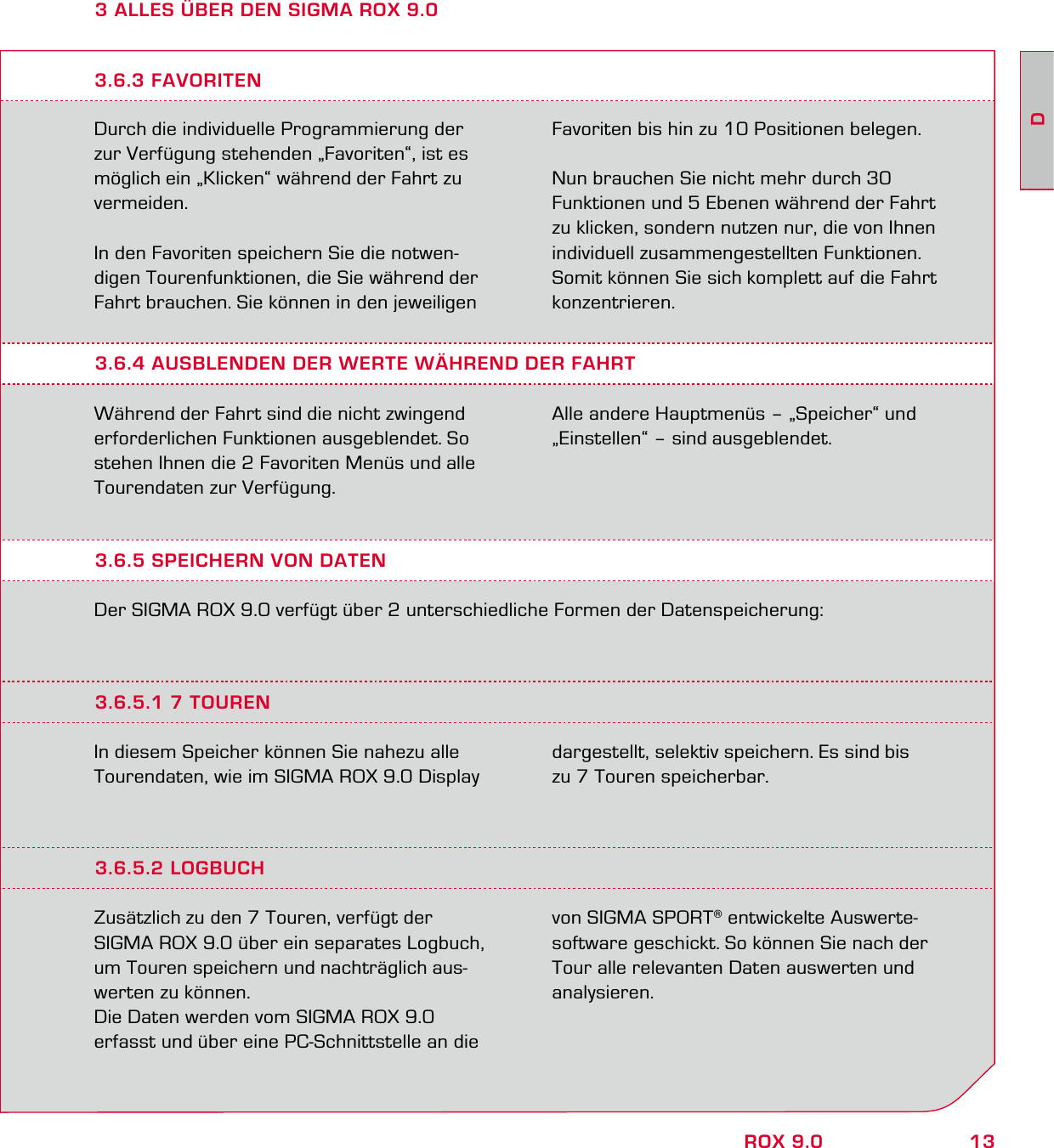

13DROX 9.03 ALLES ÜBER DEN SIGMA ROX 9.0Durch die individuelle Programmierung der zur Verfügung stehenden „Favoriten“, ist es möglich ein „Klicken“ während der Fahrt zu vermeiden.In den Favoriten speichern Sie die notwen-digen Tourenfunktionen, die Sie während der Fahrt brauchen. Sie können in den jeweiligen Favoriten bis hin zu 10 Positionen belegen.Nun brauchen Sie nicht mehr durch 30 Funktionen und 5 Ebenen während der Fahrt zu klicken, sondern nutzen nur, die von Ihnen individuell zusammengestellten Funktionen. Somit können Sie sich komplett auf die Fahrt konzentrieren.3.6.4 AUSBLENDEN DER WERTE WÄHREND DER FAHRTWährend der Fahrt sind die nicht zwingend erforderlichen Funktionen ausgeblendet. So stehen Ihnen die 2 Favoriten Menüs und alle Tourendaten zur Verfügung.Alle andere Hauptmenüs – „Speicher“ und „Einstellen“ – sind ausgeblendet.3.6.3 FAVORITEN3.6.5 SPEICHERN VON DATENDer SIGMA ROX 9.0 verfügt über 2 unterschiedliche Formen der Datenspeicherung:3.6.5.1 7 TOURENIn diesem Speicher können Sie nahezu alle Tourendaten, wie im SIGMA ROX 9.0 Display dargestellt, selektiv speichern. Es sind bis zu 7 Touren speicherbar.3.6.5.2 LOGBUCHZusätzlich zu den 7 Touren, verfügt der SIGMA ROX 9.0 über ein separates Logbuch, um Touren speichern und nachträglich aus-werten zu können.Die Daten werden vom SIGMA ROX 9.0 erfasst und über eine PC-Schnittstelle an die von SIGMA SPORT® entwickelte Auswerte-software geschickt. So können Sie nach der Tour alle relevanten Daten auswerten und analysieren.

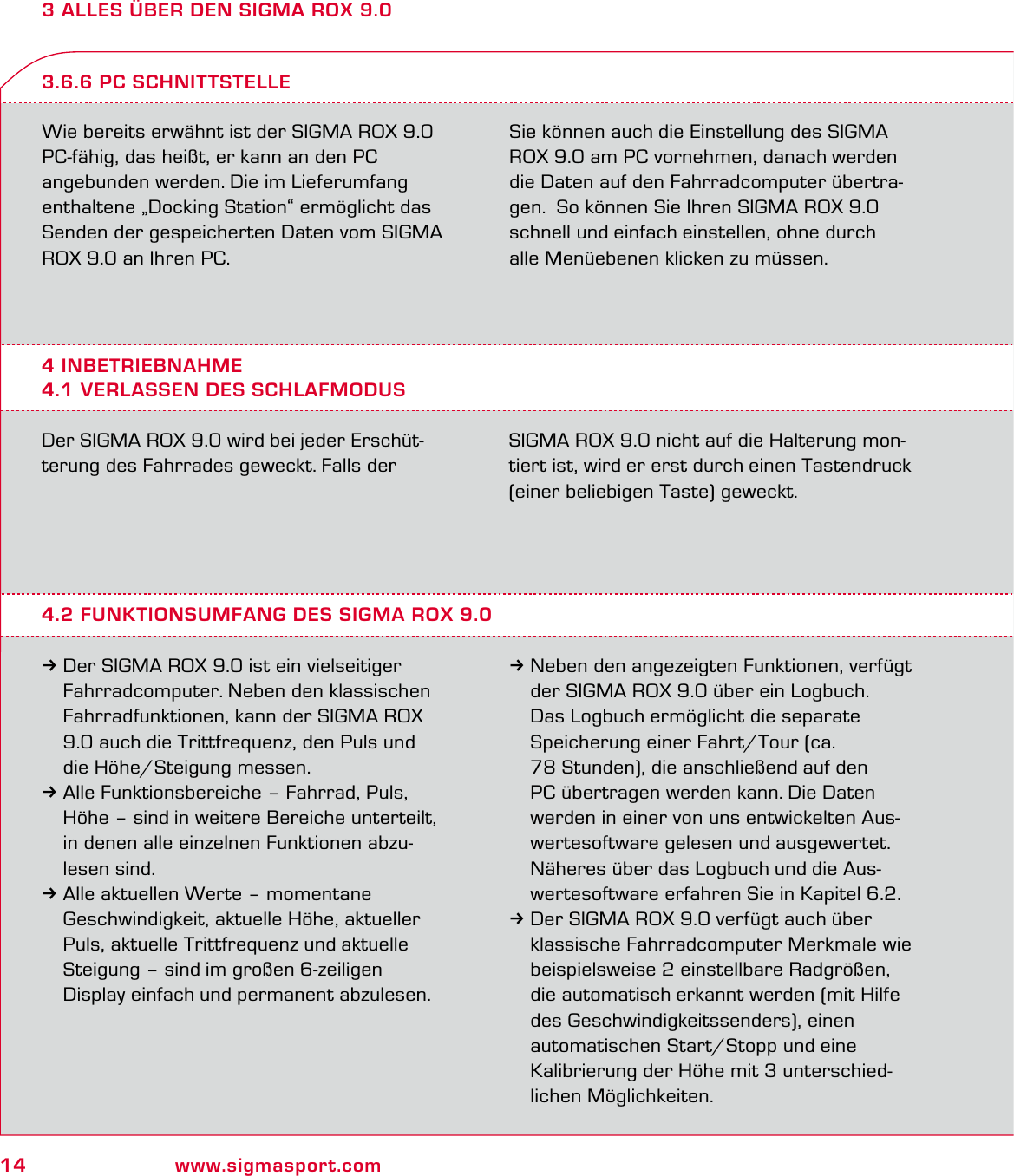

14 www.sigmasport.com3 ALLES ÜBER DEN SIGMA ROX 9.0Wie bereits erwähnt ist der SIGMA ROX 9.0 PC-fähig, das heißt, er kann an den PC angebunden werden. Die im Lieferumfang enthaltene „Docking Station“ ermöglicht das Senden der gespeicherten Daten vom SIGMA ROX 9.0 an Ihren PC.Sie können auch die Einstellung des SIGMA ROX 9.0 am PC vornehmen, danach werden die Daten auf den Fahrradcomputer übertra-gen. So können Sie Ihren SIGMA ROX 9.0 schnell und einfach einstellen, ohne durch alle Menüebenen klicken zu müssen.4 INBETRIEBNAHME4.1 VERLASSEN DES SCHLAFMODUS3.6.6 PC SCHNITTSTELLEDer SIGMA ROX 9.0 wird bei jeder Erschüt-terung des Fahrrades geweckt. Falls der SIGMA ROX 9.0 nicht auf die Halterung mon-tiert ist, wird er erst durch einen Tastendruck (einer beliebigen Taste) geweckt.4.2 FUNKTIONSUMFANG DES SIGMA ROX 9.03Der SIGMA ROX 9.0 ist ein vielseitiger Fahrradcomputer. Neben den klassischen Fahrradfunktionen, kann der SIGMA ROX 9.0 auch die Trittfrequenz, den Puls und die Höhe/Steigung messen.3Alle Funktionsbereiche – Fahrrad, Puls, Höhe – sind in weitere Bereiche unterteilt, in denen alle einzelnen Funktionen abzu- lesen sind. 3Alle aktuellen Werte – momentane Geschwindigkeit, aktuelle Höhe, aktueller Puls, aktuelle Trittfrequenz und aktuelle Steigung – sind im großen 6-zeiligen Display einfach und permanent abzulesen.3Neben den angezeigten Funktionen, verfügt der SIGMA ROX 9.0 über ein Logbuch. Das Logbuch ermöglicht die separate Speicherung einer Fahrt/Tour (ca. 78 Stunden), die anschließend auf den PC übertragen werden kann. Die Daten werden in einer von uns entwickelten Aus- wertesoftware gelesen und ausgewertet. Näheres über das Logbuch und die Aus- wertesoftware erfahren Sie in Kapitel 6.2.3Der SIGMA ROX 9.0 verfügt auch über klassische Fahrradcomputer Merkmale wie beispielsweise 2 einstellbare Radgrößen, die automatisch erkannt werden (mit Hilfe des Geschwindigkeitssenders), einen automatischen Start/Stopp und eine Kalibrierung der Höhe mit 3 unterschied- lichen Möglichkeiten.

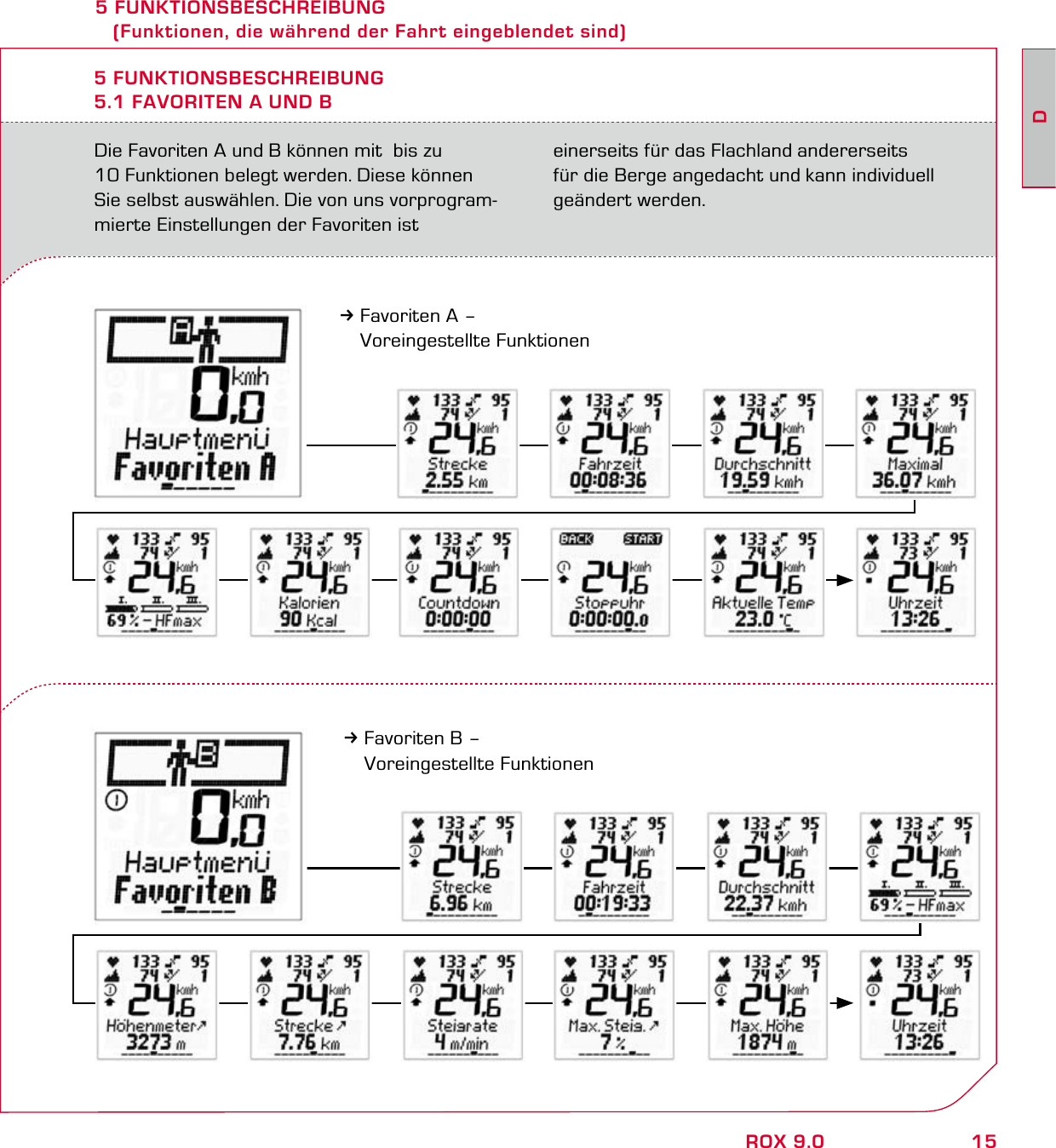

15DROX 9.05 FUNKTIONSBESCHREIBUNG (Funktionen, die während der Fahrt eingeblendet sind)Die Favoriten A und B können mit bis zu 10 Funktionen belegt werden. Diese können Sie selbst auswählen. Die von uns vorprogram-mierte Einstellungen der Favoriten ist einerseits für das Flachland andererseits für die Berge angedacht und kann individuell geändert werden.5 FUNKTIONSBESCHREIBUNG5.1 FAVORITEN A UND B3Favoriten A – Voreingestellte Funktionen3Favoriten B – Voreingestellte Funktionen

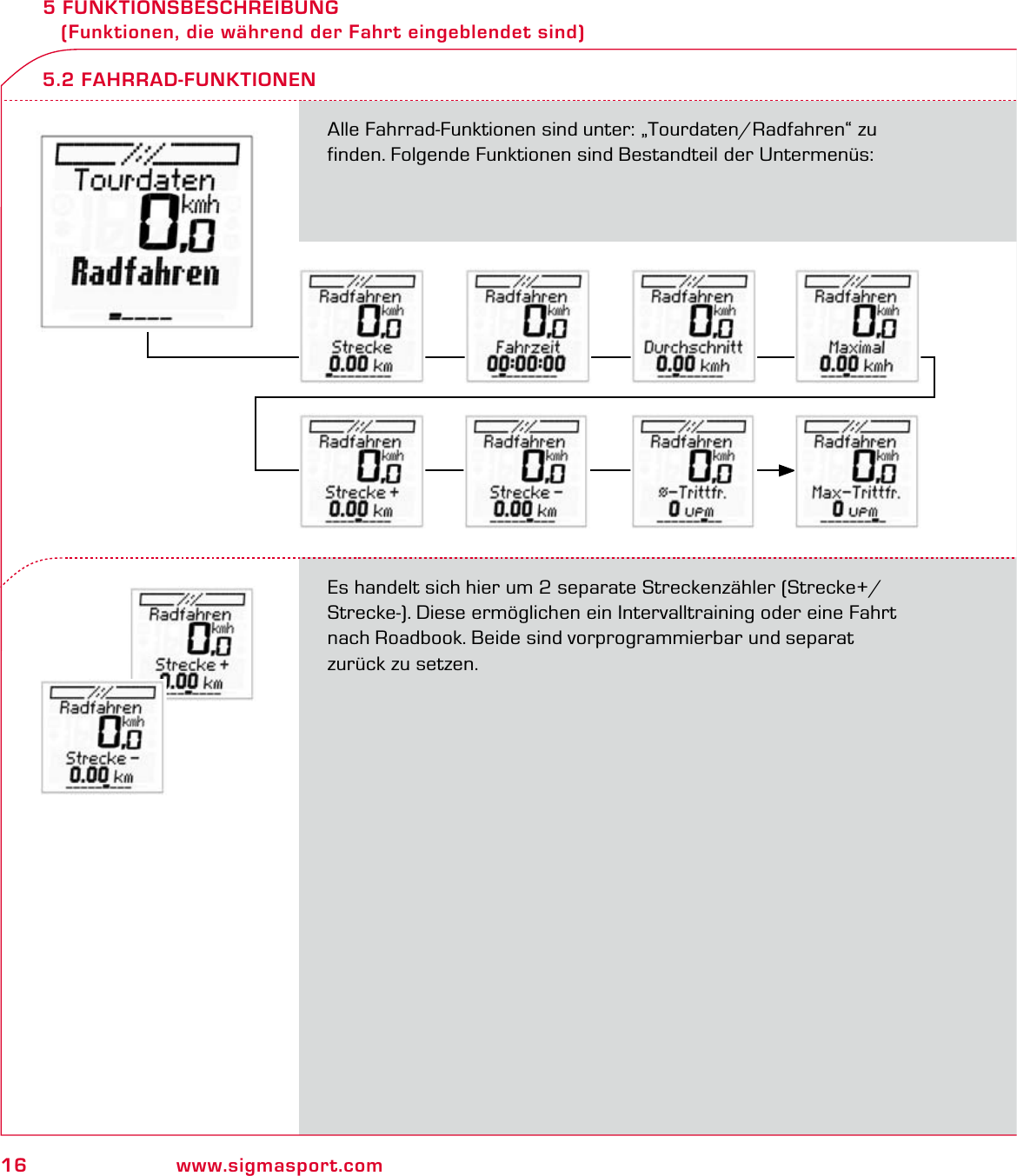

16 www.sigmasport.com5 FUNKTIONSBESCHREIBUNG (Funktionen, die während der Fahrt eingeblendet sind)Alle Fahrrad-Funktionen sind unter: „Tourdaten/Radfahren“ zu finden. Folgende Funktionen sind Bestandteil der Untermenüs:Es handelt sich hier um 2 separate Streckenzähler (Strecke+/Strecke-). Diese ermöglichen ein Intervalltraining oder eine Fahrt nach Roadbook. Beide sind vorprogrammierbar und separat zurück zu setzen.5.2 FAHRRAD-FUNKTIONEN
17DROX 9.05 FUNKTIONSBESCHREIBUNG (Funktionen, die während der Fahrt eingeblendet sind)Alle Herzfrequenz-Funktionen sind unter: „Tourdaten / Herz-frequenz“ zu finden. Folgende Funktionen sind Bestandteil der Untermenüs:5.3 HERZFREQUENZ-FUNKTIONENDer SIGMA ROX 9.0 verfügt über 3 Herzfrequenzzonen. Diese Zonen werden automatisch, bei Eingabe der „Benutzer“ Einstellungen, berechnet. Die 3 vorkalkulierten Zonen sind: 3Zone 1: 55-70% der HF max. Regenerationstraining3Zone 2: 70-80% der HF max. Herz-Kreislauftraining3Zone 3: 80-100% der HF max. Leistungstraining

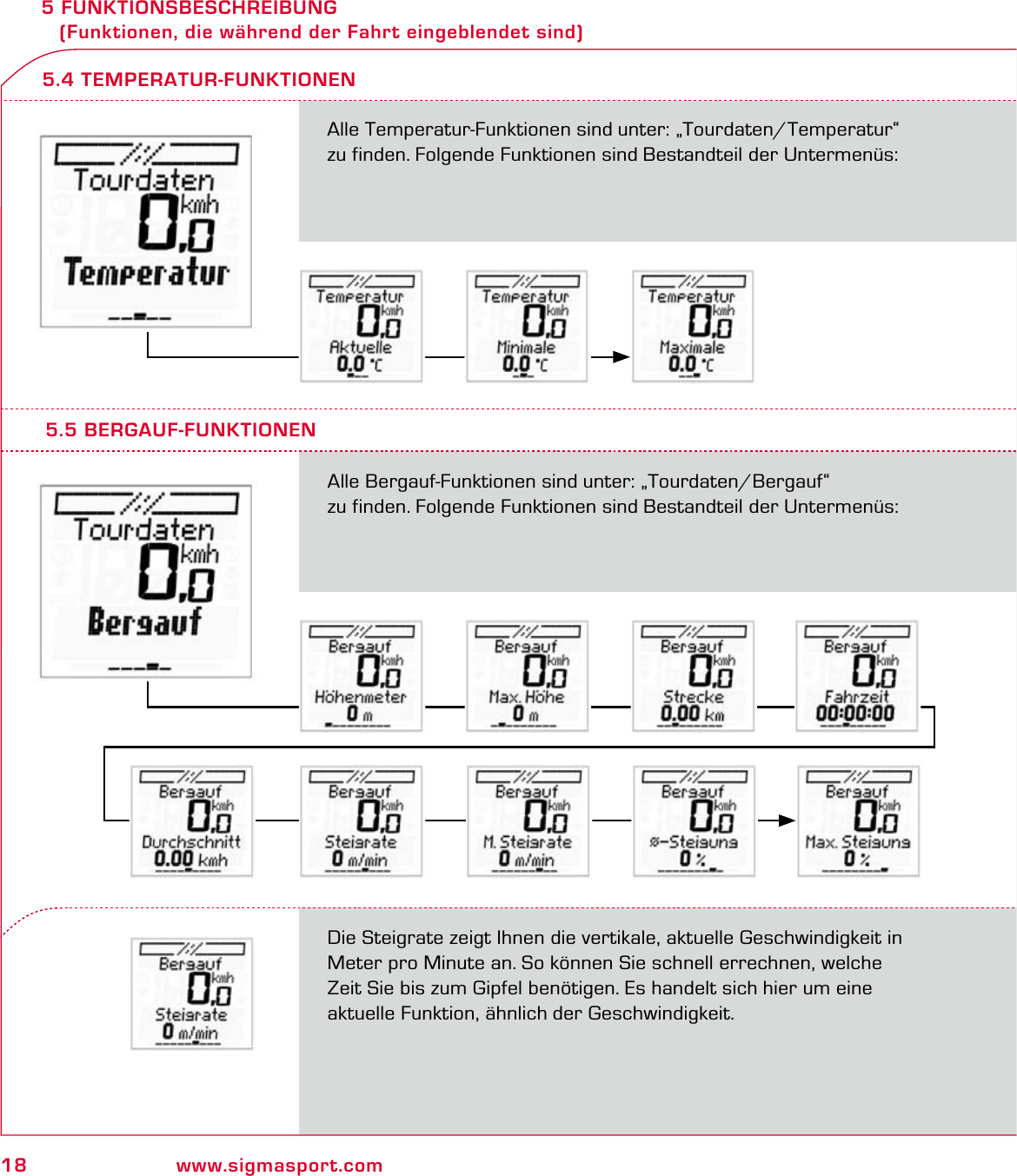

18 www.sigmasport.com5 FUNKTIONSBESCHREIBUNG (Funktionen, die während der Fahrt eingeblendet sind)Alle Temperatur-Funktionen sind unter: „Tourdaten/Temperatur“ zu finden. Folgende Funktionen sind Bestandteil der Untermenüs:5.4 TEMPERATUR-FUNKTIONEN5.5 BERGAUF-FUNKTIONENAlle Bergauf-Funktionen sind unter: „Tourdaten/Bergauf“ zu finden. Folgende Funktionen sind Bestandteil der Untermenüs:Die Steigrate zeigt Ihnen die vertikale, aktuelle Geschwindigkeit in Meter pro Minute an. So können Sie schnell errechnen, welche Zeit Sie bis zum Gipfel benötigen. Es handelt sich hier um eine aktuelle Funktion, ähnlich der Geschwindigkeit.

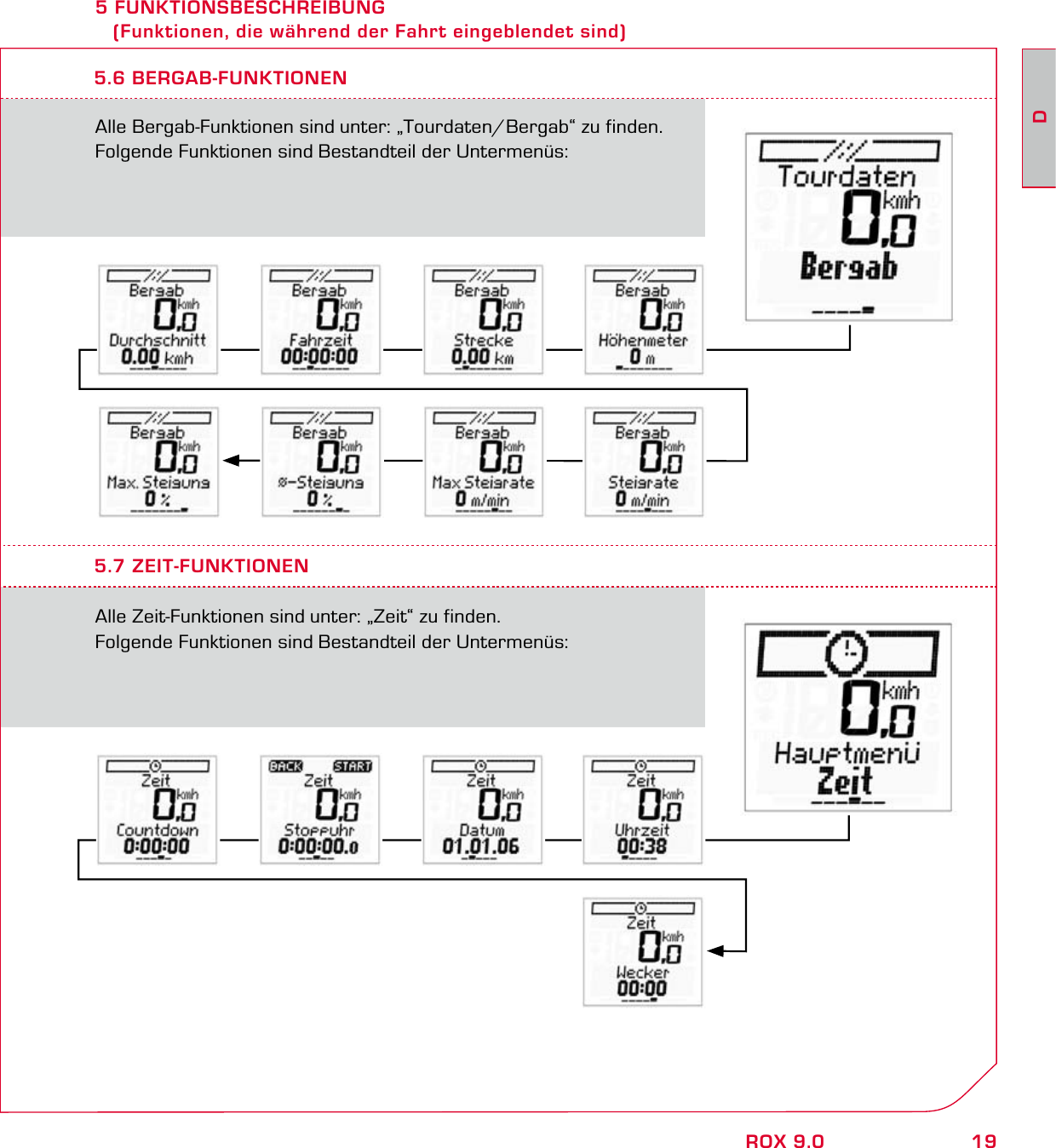

19DROX 9.05 FUNKTIONSBESCHREIBUNG (Funktionen, die während der Fahrt eingeblendet sind)Alle Bergab-Funktionen sind unter: „Tourdaten/Bergab“ zu finden. Folgende Funktionen sind Bestandteil der Untermenüs:5.6 BERGAB-FUNKTIONEN5.7 ZEIT-FUNKTIONENAlle Zeit-Funktionen sind unter: „Zeit“ zu finden.Folgende Funktionen sind Bestandteil der Untermenüs:

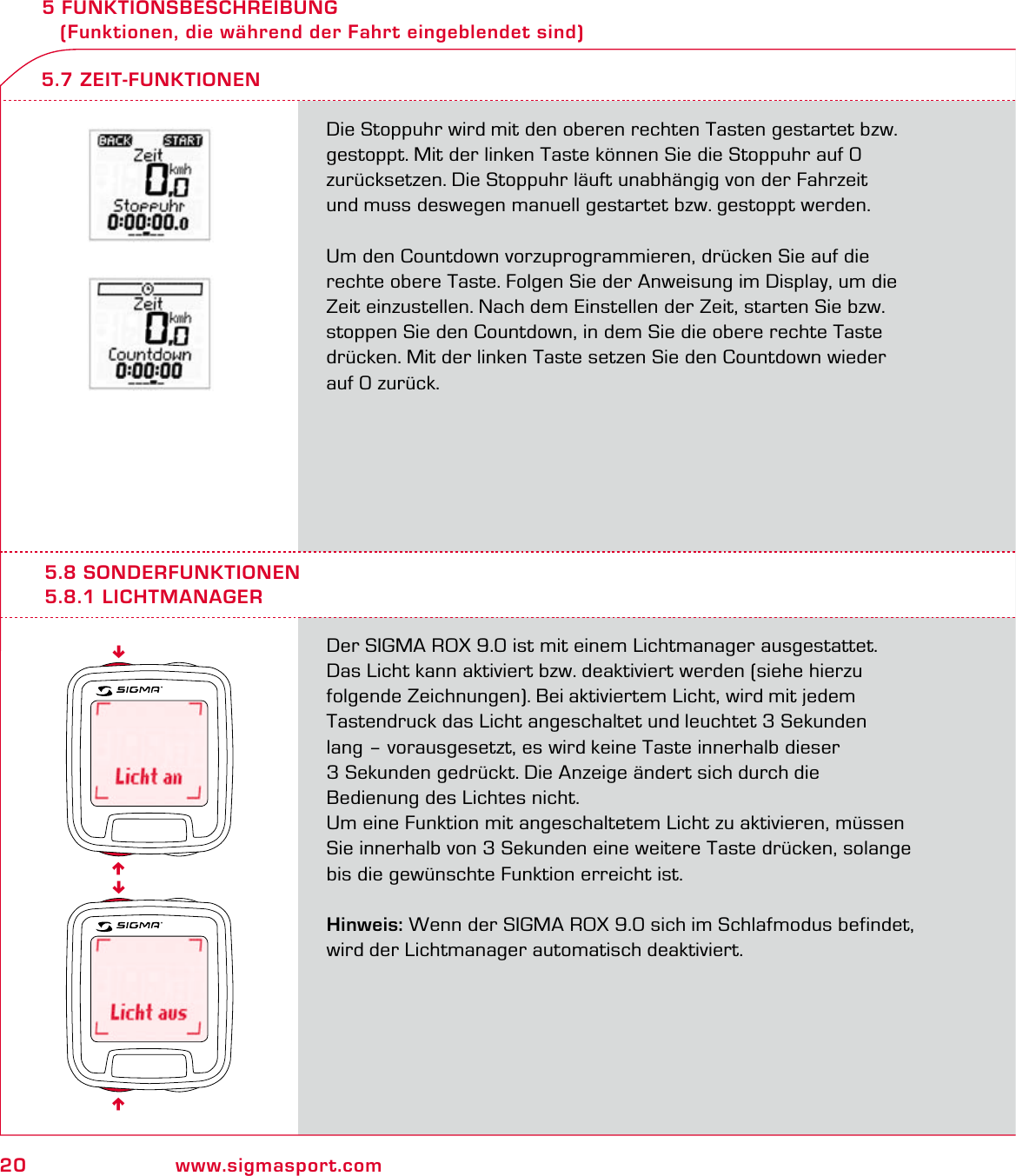

20 www.sigmasport.com5 FUNKTIONSBESCHREIBUNG (Funktionen, die während der Fahrt eingeblendet sind)Die Stoppuhr wird mit den oberen rechten Tasten gestartet bzw. gestoppt. Mit der linken Taste können Sie die Stoppuhr auf 0 zurücksetzen. Die Stoppuhr läuft unabhängig von der Fahrzeit und muss deswegen manuell gestartet bzw. gestoppt werden.Um den Countdown vorzuprogrammieren, drücken Sie auf die rechte obere Taste. Folgen Sie der Anweisung im Display, um die Zeit einzustellen. Nach dem Einstellen der Zeit, starten Sie bzw. stoppen Sie den Countdown, in dem Sie die obere rechte Taste drücken. Mit der linken Taste setzen Sie den Countdown wieder auf 0 zurück.5.7 ZEIT-FUNKTIONEN5.8 SONDERFUNKTIONEN5.8.1 LICHTMANAGERDer SIGMA ROX 9.0 ist mit einem Lichtmanager ausgestattet.Das Licht kann aktiviert bzw. deaktiviert werden (siehe hierzu folgende Zeichnungen). Bei aktiviertem Licht, wird mit jedem Tastendruck das Licht angeschaltet und leuchtet 3 Sekunden lang – vorausgesetzt, es wird keine Taste innerhalb dieser 3 Sekunden gedrückt. Die Anzeige ändert sich durch die Bedienung des Lichtes nicht.Um eine Funktion mit angeschaltetem Licht zu aktivieren, müssen Sie innerhalb von 3 Sekunden eine weitere Taste drücken, solange bis die gewünschte Funktion erreicht ist.Hinweis: Wenn der SIGMA ROX 9.0 sich im Schlafmodus befindet, wird der Lichtmanager automatisch deaktiviert.6666

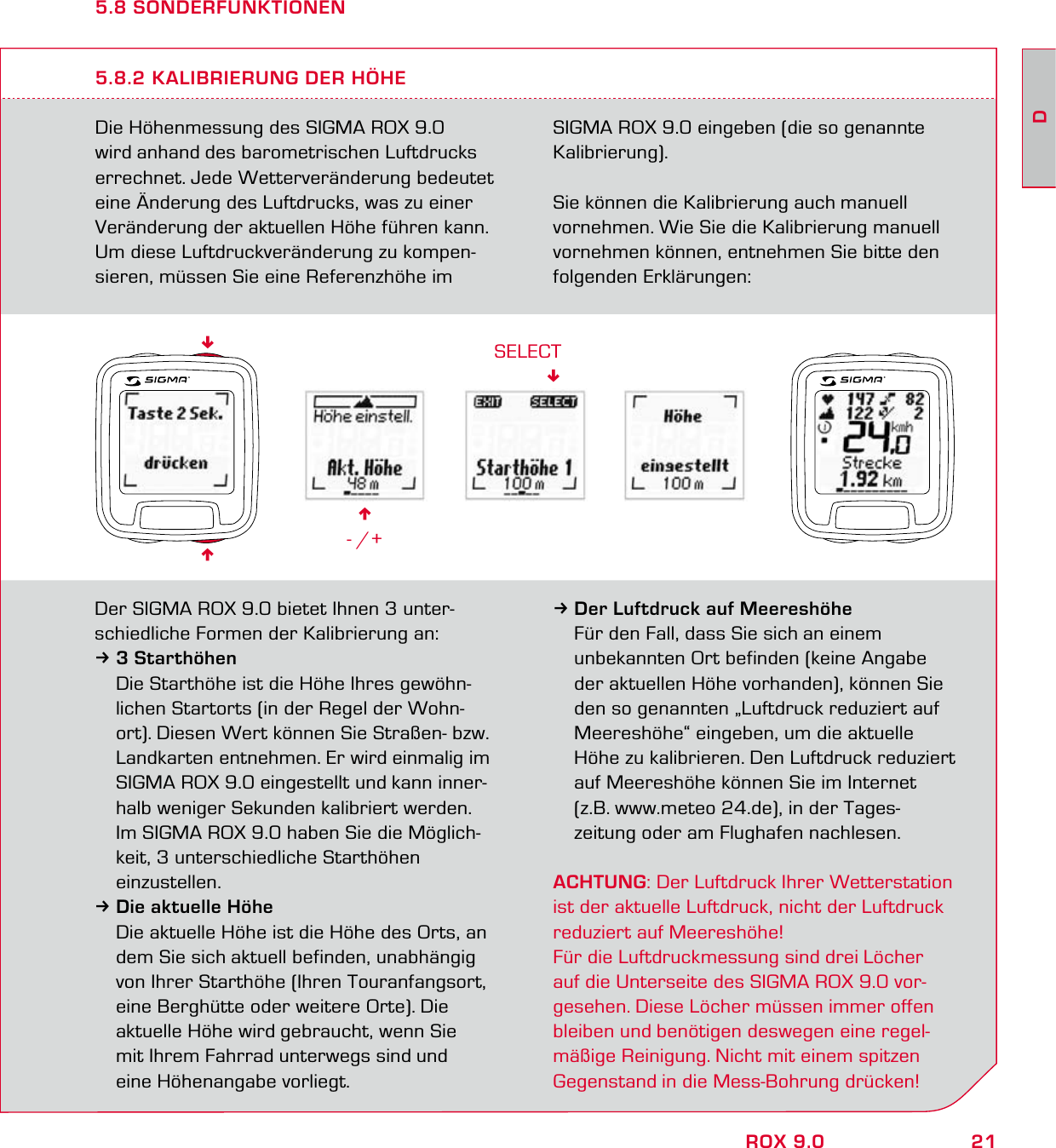

21DROX 9.05.8 SONDERFUNKTIONENDie Höhenmessung des SIGMA ROX 9.0 wird anhand des barometrischen Luftdrucks errechnet. Jede Wetterveränderung bedeutet eine Änderung des Luftdrucks, was zu einer Veränderung der aktuellen Höhe führen kann. Um diese Luftdruckveränderung zu kompen-sieren, müssen Sie eine Referenzhöhe im SIGMA ROX 9.0 eingeben (die so genannte Kalibrierung).Sie können die Kalibrierung auch manuell vornehmen. Wie Sie die Kalibrierung manuell vornehmen können, entnehmen Sie bitte den folgenden Erklärungen:5.8.2 KALIBRIERUNG DER HÖHE6- /+SELECTDer SIGMA ROX 9.0 bietet Ihnen 3 unter-schiedliche Formen der Kalibrierung an:33 Starthöhen Die Starthöhe ist die Höhe Ihres gewöhn- lichen Startorts (in der Regel der Wohn- ort). Diesen Wert können Sie Straßen- bzw. Landkarten entnehmen. Er wird einmalig im SIGMA ROX 9.0 eingestellt und kann inner- halb weniger Sekunden kalibriert werden. Im SIGMA ROX 9.0 haben Sie die Möglich- keit, 3 unterschiedliche Starthöhen einzustellen.3Die aktuelle Höhe Die aktuelle Höhe ist die Höhe des Orts, an dem Sie sich aktuell befinden, unabhängig von Ihrer Starthöhe (Ihren Touranfangsort, eine Berghütte oder weitere Orte). Die aktuelle Höhe wird gebraucht, wenn Sie mit Ihrem Fahrrad unterwegs sind und eine Höhenangabe vorliegt.3 Der Luftdruck auf Meereshöhe Für den Fall, dass Sie sich an einem unbekannten Ort befinden (keine Angabe der aktuellen Höhe vorhanden), können Sie den so genannten „Luftdruck reduziert auf Meereshöhe“ eingeben, um die aktuelle Höhe zu kalibrieren. Den Luftdruck reduziert auf Meereshöhe können Sie im Internet (z.B. www.meteo 24.de), in der Tages- zeitung oder am Flughafen nachlesen.ACHTUNG: Der Luftdruck Ihrer Wetterstation ist der aktuelle Luftdruck, nicht der Luftdruck reduziert auf Meereshöhe! Für die Luftdruckmessung sind drei Löcher auf die Unterseite des SIGMA ROX 9.0 vor-gesehen. Diese Löcher müssen immer offen bleiben und benötigen deswegen eine regel-mäßige Reinigung. Nicht mit einem spitzen Gegenstand in die Mess-Bohrung drücken!66

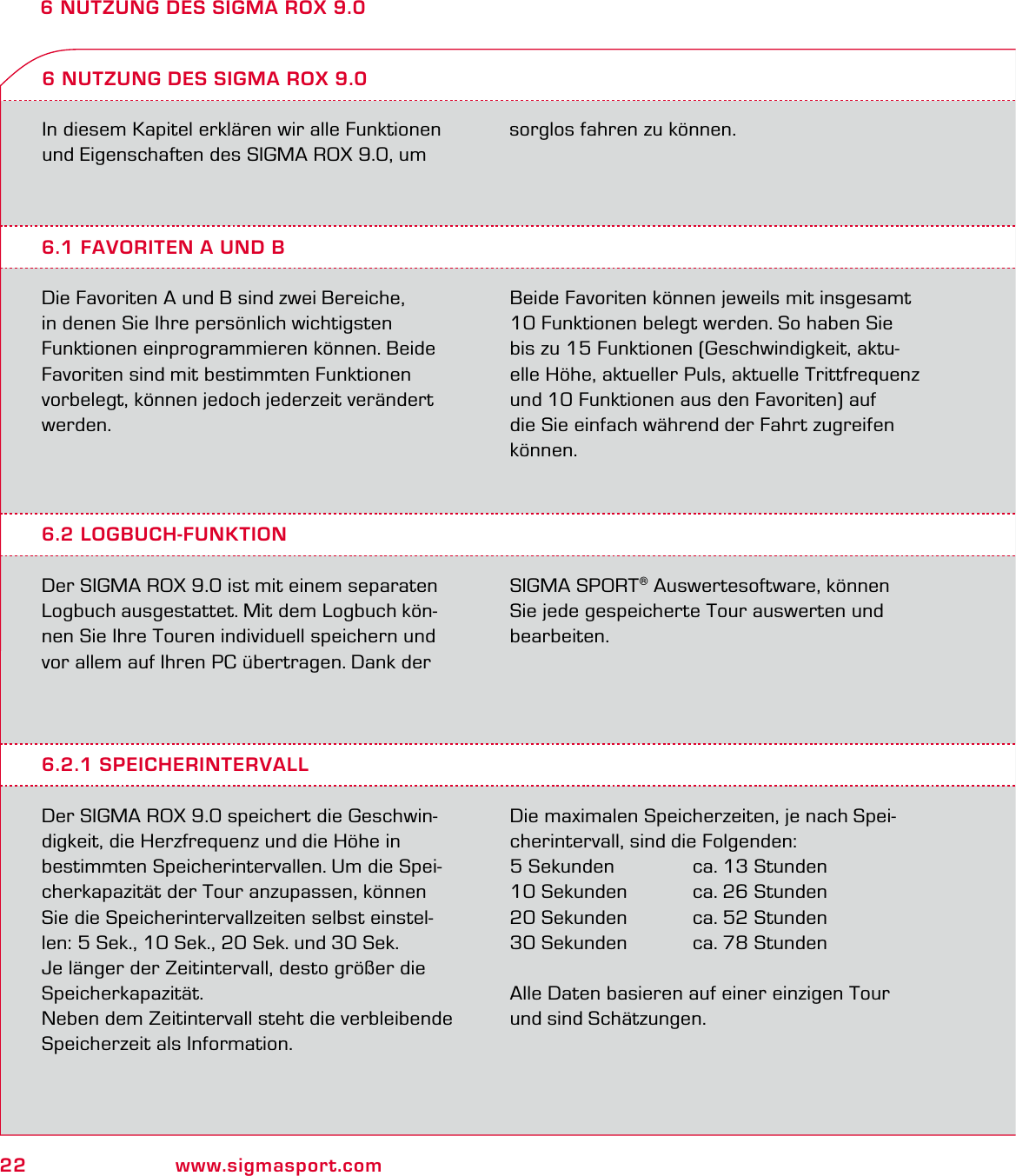

22 www.sigmasport.com6 NUTZUNG DES SIGMA ROX 9.0In diesem Kapitel erklären wir alle Funktionen und Eigenschaften des SIGMA ROX 9.0, um 6.1 FAVORITEN A UND BDie Favoriten A und B sind zwei Bereiche, in denen Sie Ihre persönlich wichtigsten Funktionen einprogrammieren können. Beide Favoriten sind mit bestimmten Funktionen vorbelegt, können jedoch jederzeit verändert werden.Beide Favoriten können jeweils mit insgesamt 10 Funktionen belegt werden. So haben Sie bis zu 15 Funktionen (Geschwindigkeit, aktu-elle Höhe, aktueller Puls, aktuelle Trittfrequenz und 10 Funktionen aus den Favoriten) auf die Sie einfach während der Fahrt zugreifen können.6 NUTZUNG DES SIGMA ROX 9.0 6.2 LOGBUCH-FUNKTIONDer SIGMA ROX 9.0 ist mit einem separaten Logbuch ausgestattet. Mit dem Logbuch kön-nen Sie Ihre Touren individuell speichern und vor allem auf Ihren PC übertragen. Dank der SIGMA SPORT® Auswertesoftware, können Sie jede gespeicherte Tour auswerten und bearbeiten.6.2.1 SPEICHERINTERVALLDer SIGMA ROX 9.0 speichert die Geschwin-digkeit, die Herzfrequenz und die Höhe in bestimmten Speicherintervallen. Um die Spei-cherkapazität der Tour anzupassen, können Sie die Speicherintervallzeiten selbst einstel-len: 5 Sek., 10 Sek., 20 Sek. und 30 Sek.Je länger der Zeitintervall, desto größer die Speicherkapazität.Neben dem Zeitintervall steht die verbleibende Speicherzeit als Information.Die maximalen Speicherzeiten, je nach Spei-cherintervall, sind die Folgenden:5 Sekunden ca. 13 Stunden10 Sekunden ca. 26 Stunden20 Sekunden ca. 52 Stunden30 Sekunden ca. 78 StundenAlle Daten basieren auf einer einzigen Tour und sind Schätzungen.sorglos fahren zu können.

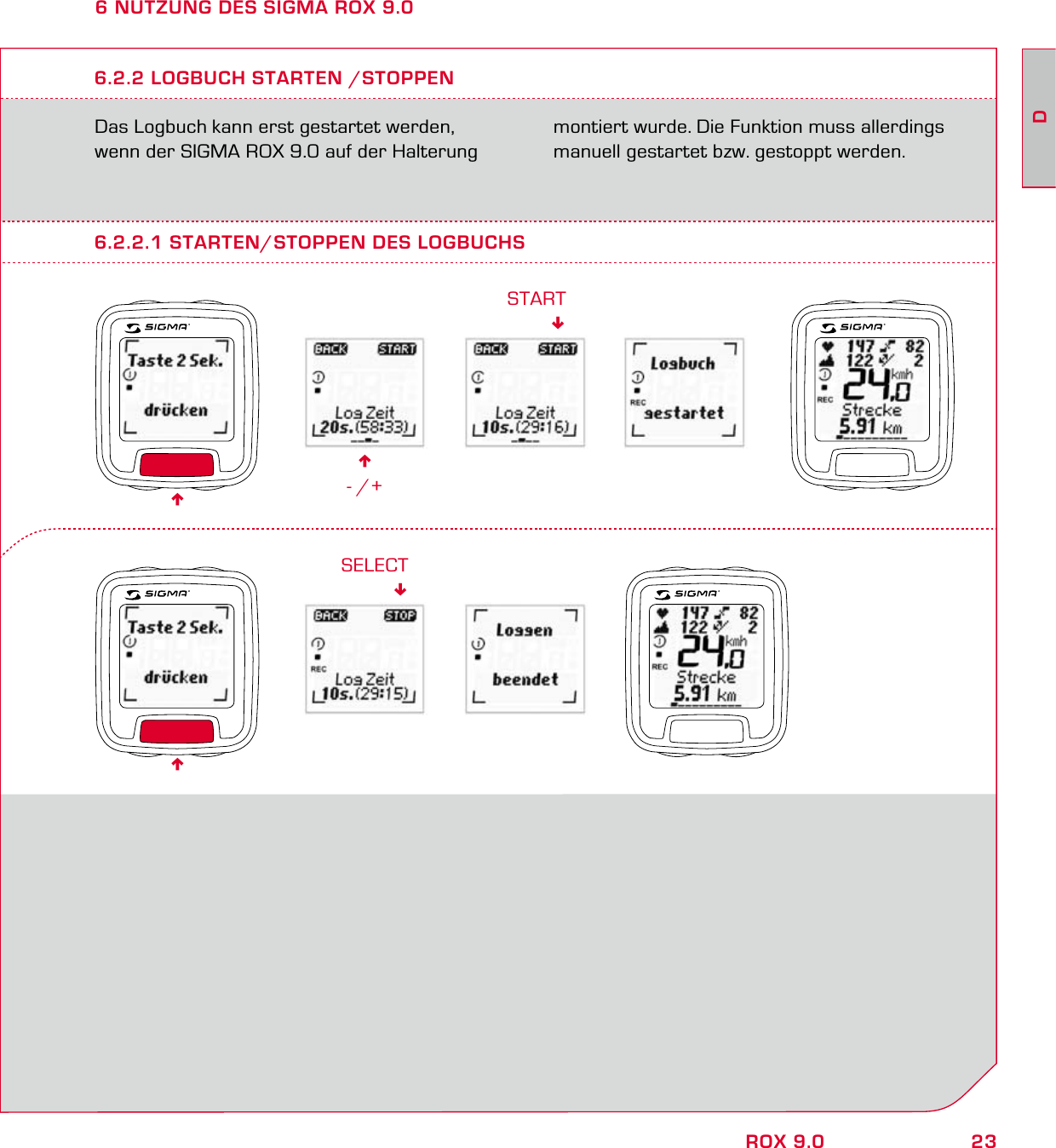

23DROX 9.06 NUTZUNG DES SIGMA ROX 9.0Das Logbuch kann erst gestartet werden, wenn der SIGMA ROX 9.0 auf der Halterung montiert wurde. Die Funktion muss allerdings manuell gestartet bzw. gestoppt werden.6.2.2 LOGBUCH STARTEN /STOPPEN6- /+START6.2.2.1 STARTEN/STOPPEN DES LOGBUCHSSELECT66

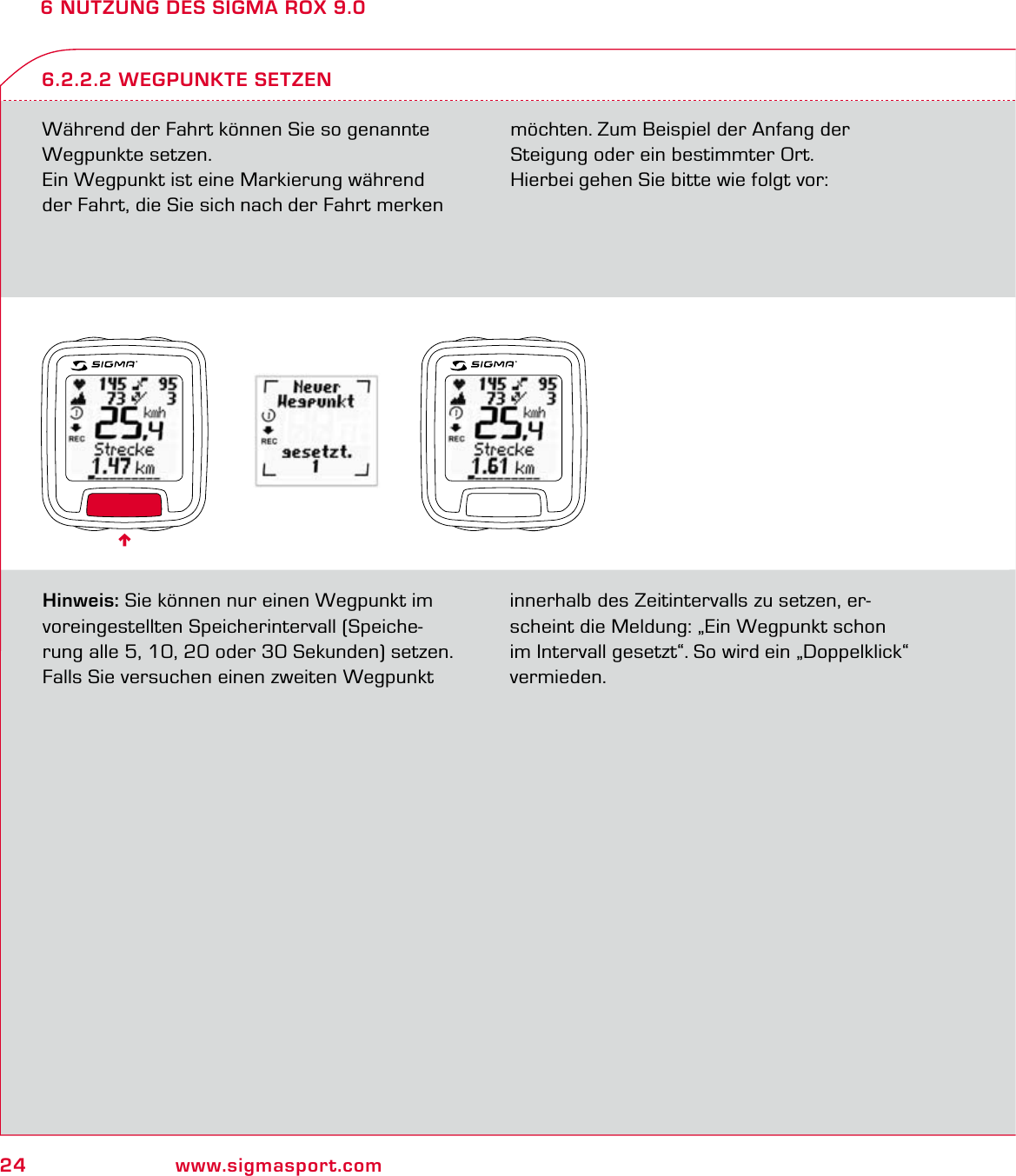

24 www.sigmasport.com6 NUTZUNG DES SIGMA ROX 9.0Während der Fahrt können Sie so genannte Wegpunkte setzen.Ein Wegpunkt ist eine Markierung während der Fahrt, die Sie sich nach der Fahrt merken möchten. Zum Beispiel der Anfang der Steigung oder ein bestimmter Ort. Hierbei gehen Sie bitte wie folgt vor:6.2.2.2 WEGPUNKTE SETZENHinweis: Sie können nur einen Wegpunkt im voreingestellten Speicherintervall (Speiche-rung alle 5, 10, 20 oder 30 Sekunden) setzen. Falls Sie versuchen einen zweiten Wegpunkt innerhalb des Zeitintervalls zu setzen, er-scheint die Meldung: „Ein Wegpunkt schon im Intervall gesetzt“. So wird ein „Doppelklick“ vermieden.6

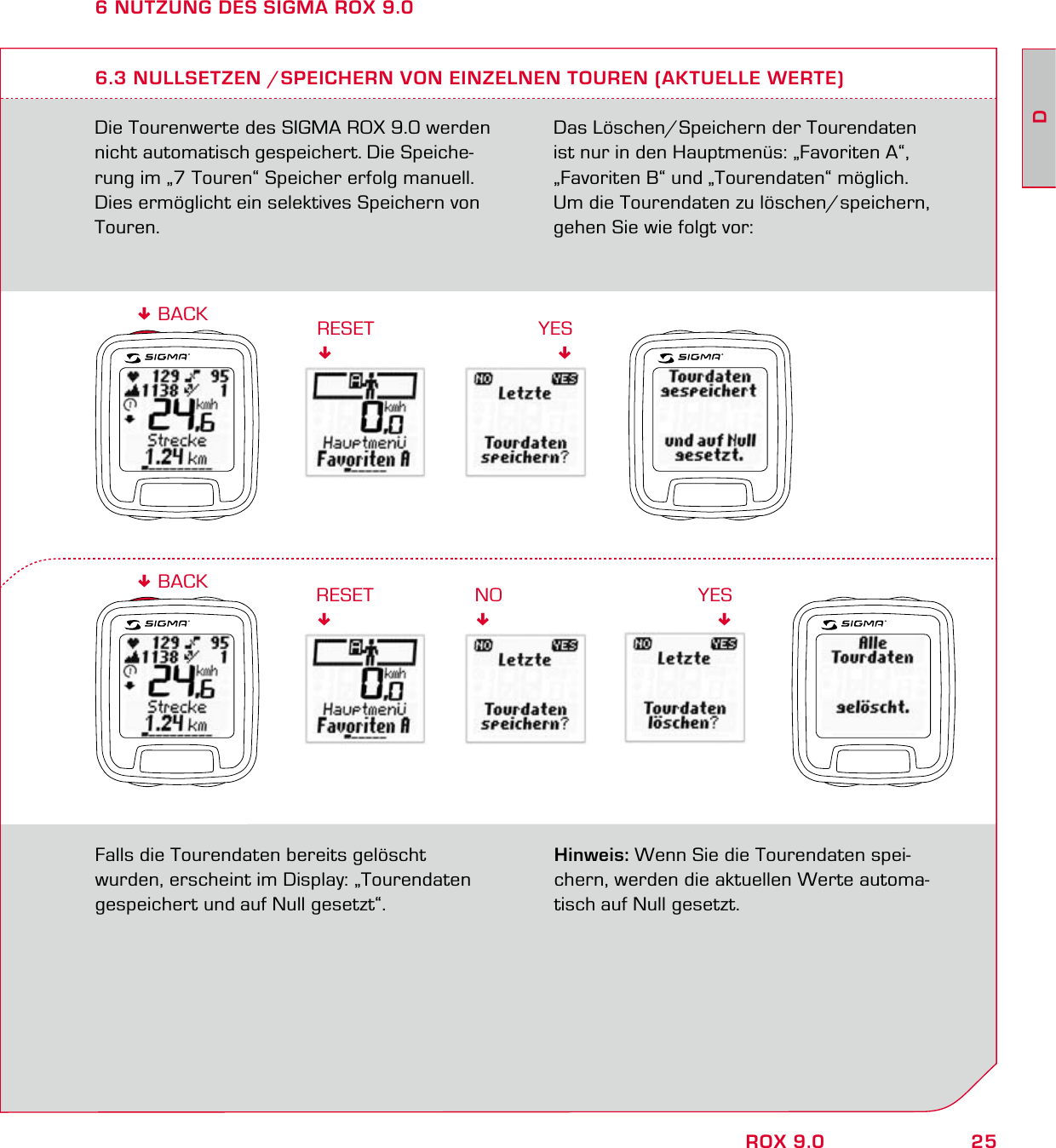

25DROX 9.06 NUTZUNG DES SIGMA ROX 9.06.3 NULLSETZEN /SPEICHERN VON EINZELNEN TOUREN (AKTUELLE WERTE)YESRESETDie Tourenwerte des SIGMA ROX 9.0 werden nicht automatisch gespeichert. Die Speiche-rung im „7 Touren“ Speicher erfolg manuell. Dies ermöglicht ein selektives Speichern von Touren.Das Löschen/Speichern der Tourendaten ist nur in den Hauptmenüs: „Favoriten A“, „Favoriten B“ und „Tourendaten“ möglich.Um die Tourendaten zu löschen/speichern, gehen Sie wie folgt vor:Falls die Tourendaten bereits gelöscht wurden, erscheint im Display: „Tourendaten gespeichert und auf Null gesetzt“.Hinweis: Wenn Sie die Tourendaten spei-chern, werden die aktuellen Werte automa-tisch auf Null gesetzt.RESET BACKNOYES BACK
26 www.sigmasport.com7 EINSTELLUNGENIm Hauptmenü „Einstellen“ befinden sich alle einstellbaren Funktionen. Diese Funktionen sind in folgende Untermenüs gegliedert:31. Gerät32. Fahrrad I+II33. Starthöhe34. Benutzer35. Favoriten A36. Favoriten B37. Gesamtwerte38. WerkseinstellungenAlle darin enthaltenen Funktionen können entweder direkt im SIGMA ROX 9.0 einge-stellt werden, oder auf dem PC eingestellt und danach auf den SIGMA ROX 9.0 übertragen werden. Wie der SIGMA ROX 9.0 per PC ein-zustellen ist, entnehmen Sie bitte Kapitel 8.7.2 EINSTELLUNG IM SIGMA ROX 9.0Die Einstellung der jeweiligen Funktionen im SIGMA ROX 9.0, sind immer in gleicher Weise durchzuführen. Das Grundprinzip der Ein-stellung wird anhand der folgenden Beispiele erläutert:7 EINSTELLUNGEN7.1 VORWORT6- /+7.2.1 EINSTELLEN/GERÄT/UHRZEITDONE6- /+6- /+NEXTSAVEENTER 

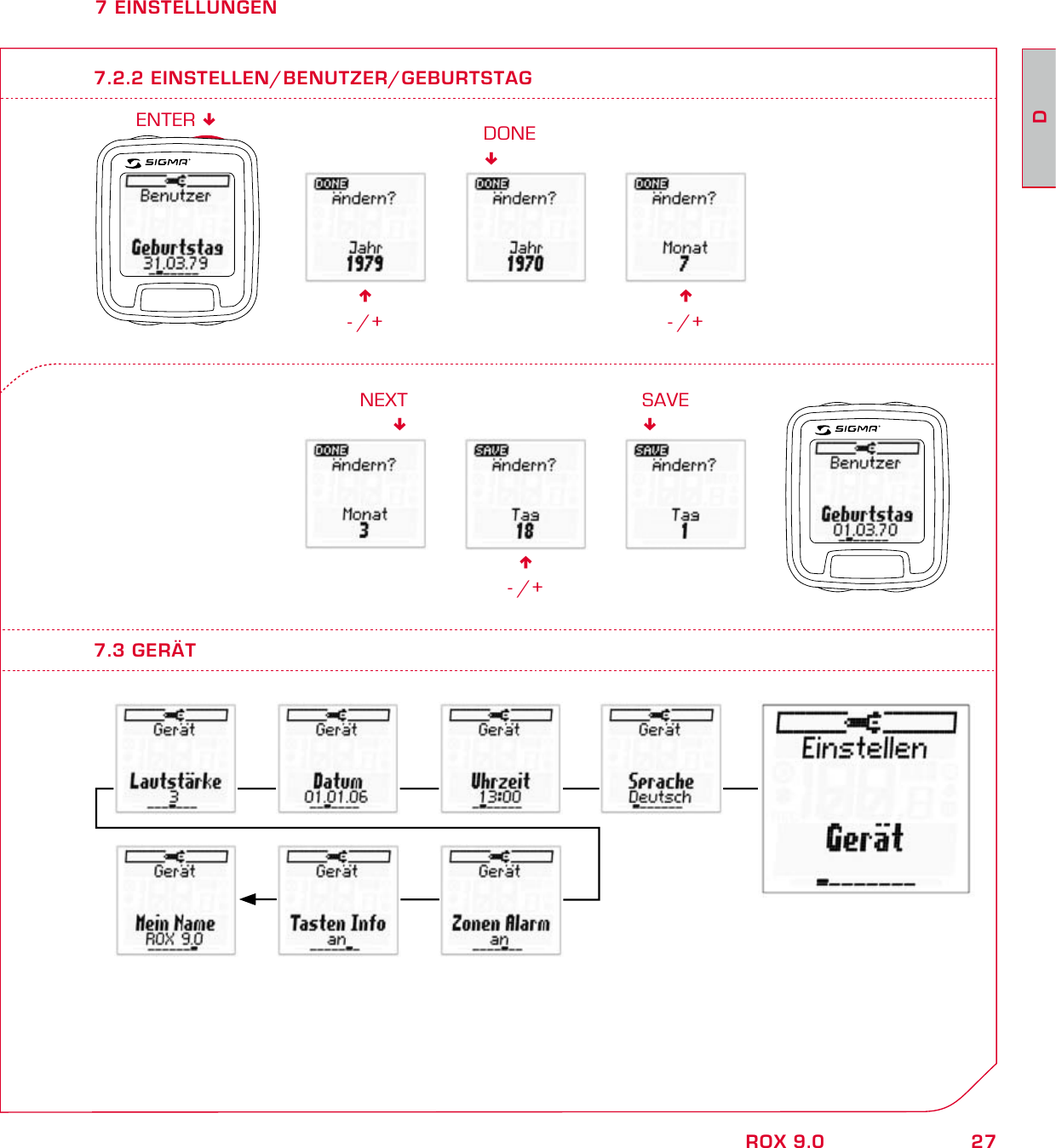

27DROX 9.07 EINSTELLUNGEN7.3 GERÄT6- /+DONE6- /+6- /+NEXTSAVEENTER 7.2.2 EINSTELLEN/BENUTZER/GEBURTSTAG

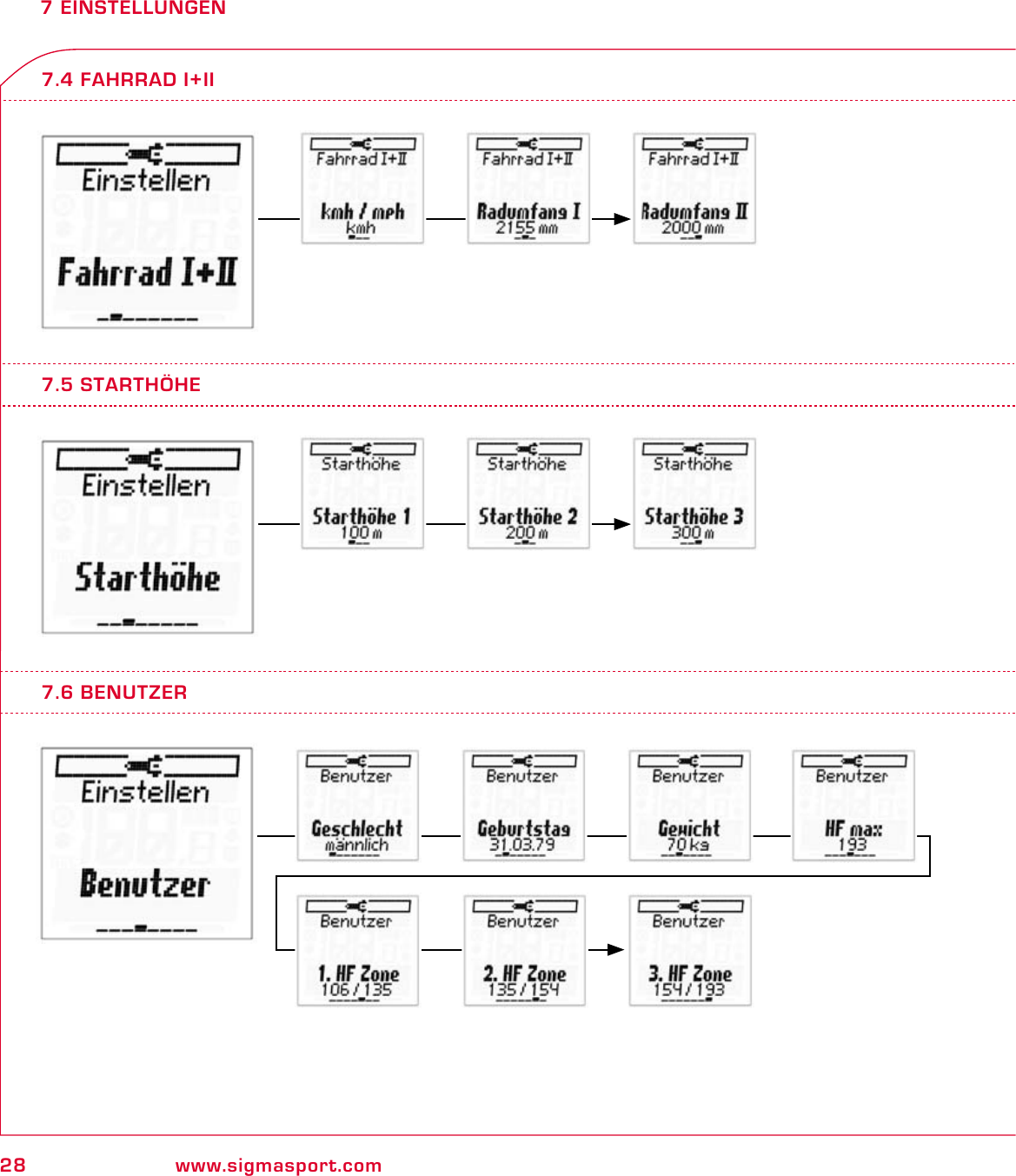

28 www.sigmasport.com7 EINSTELLUNGEN7.5 STARTHÖHE7.4 FAHRRAD I+II7.6 BENUTZER

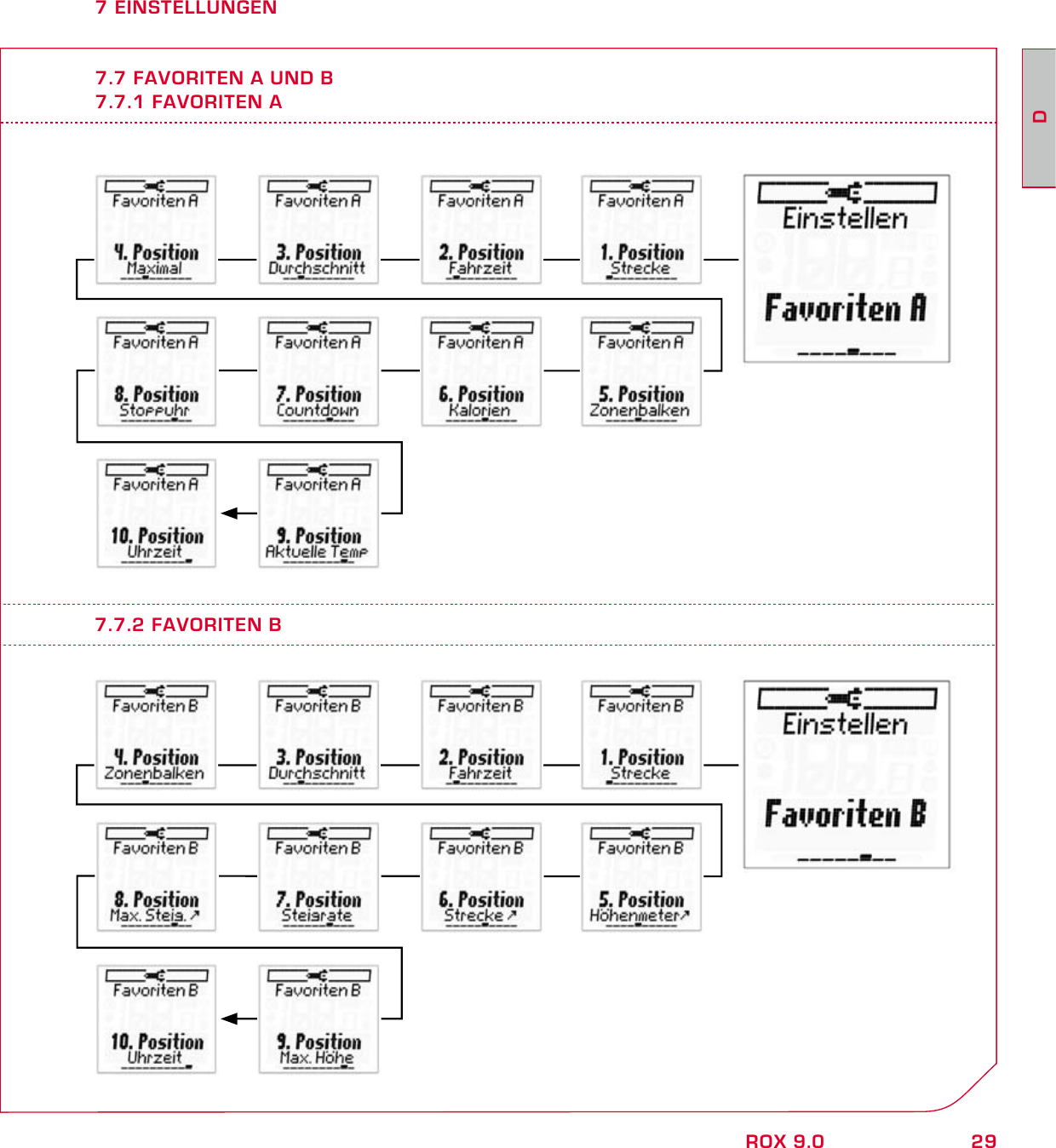

29DROX 9.07 EINSTELLUNGEN7.7 FAVORITEN A UND B7.7.1 FAVORITEN A7.7.2 FAVORITEN B

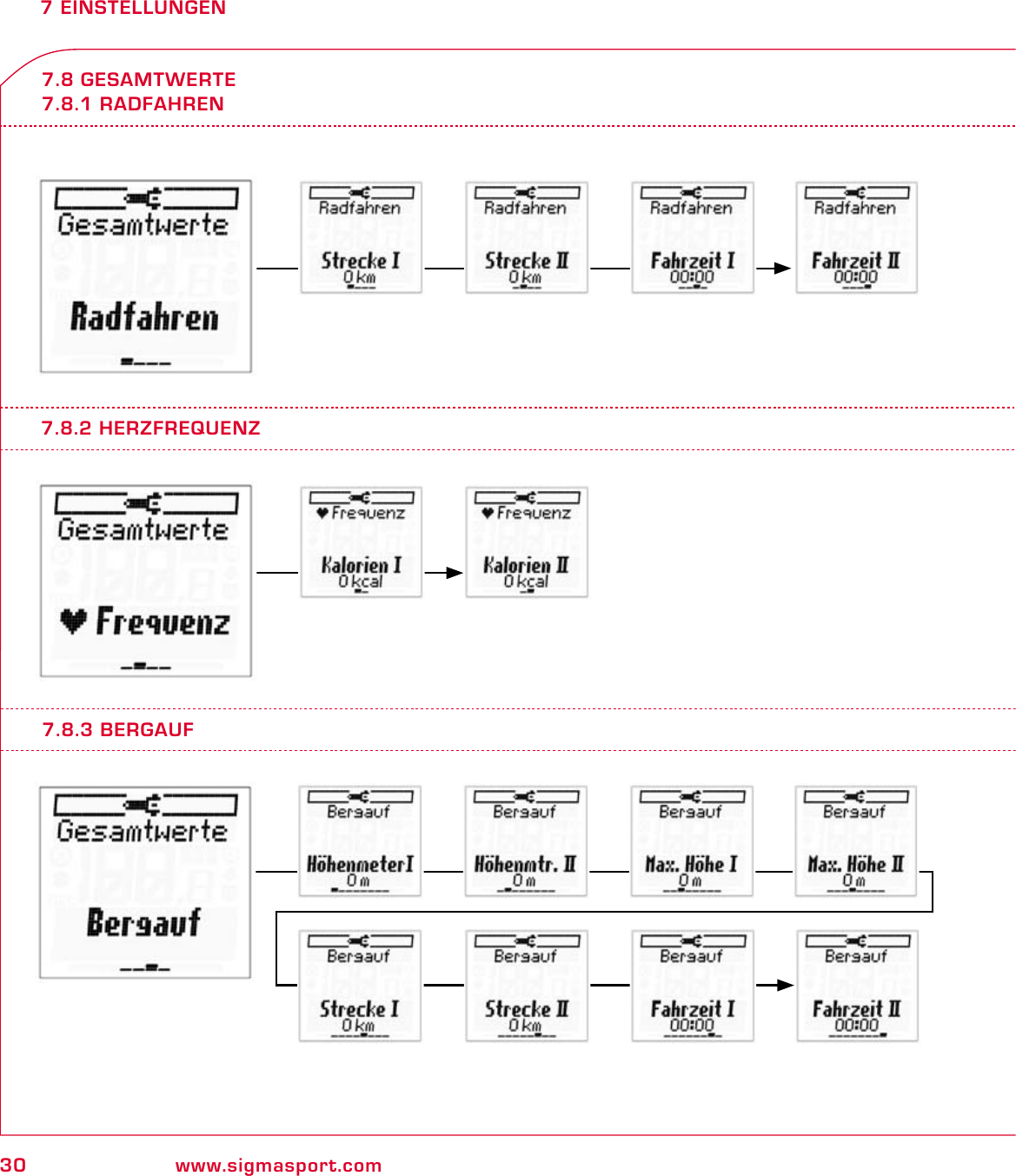

30 www.sigmasport.com7 EINSTELLUNGEN7.8 GESAMTWERTE7.8.1 RADFAHREN7.8.2 HERZFREQUENZ7.8.3 BERGAUF

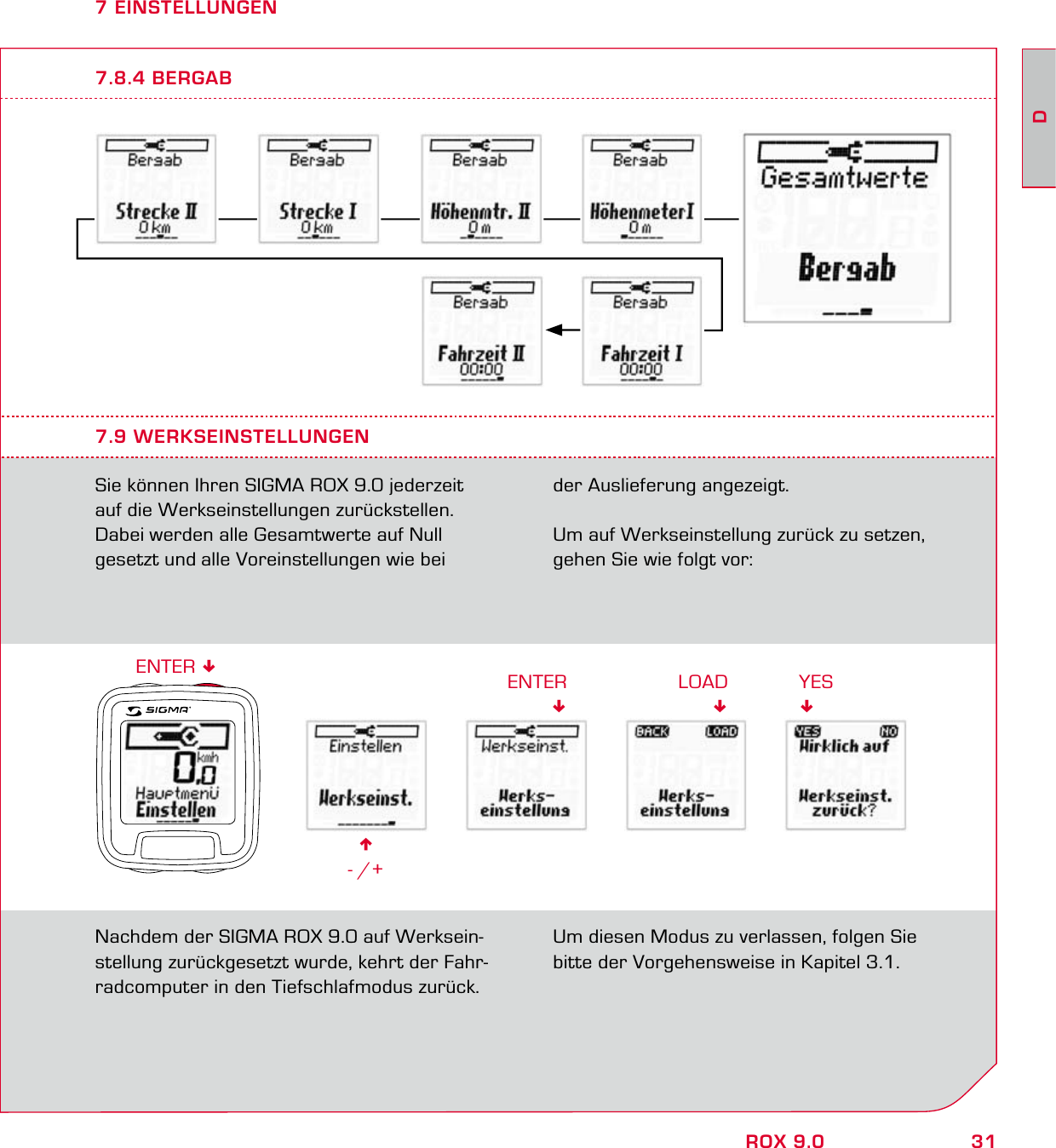

31DROX 9.07 EINSTELLUNGEN7.8.4 BERGAB7.9 WERKSEINSTELLUNGENSie können Ihren SIGMA ROX 9.0 jederzeit auf die Werkseinstellungen zurückstellen.Dabei werden alle Gesamtwerte auf Null gesetzt und alle Voreinstellungen wie bei 6- /+ENTERder Auslieferung angezeigt.Um auf Werkseinstellung zurück zu setzen, gehen Sie wie folgt vor:ENTER Nachdem der SIGMA ROX 9.0 auf Werksein-stellung zurückgesetzt wurde, kehrt der Fahr-radcomputer in den Tiefschlafmodus zurück.Um diesen Modus zu verlassen, folgen Sie bitte der Vorgehensweise in Kapitel 3.1.LOADYES

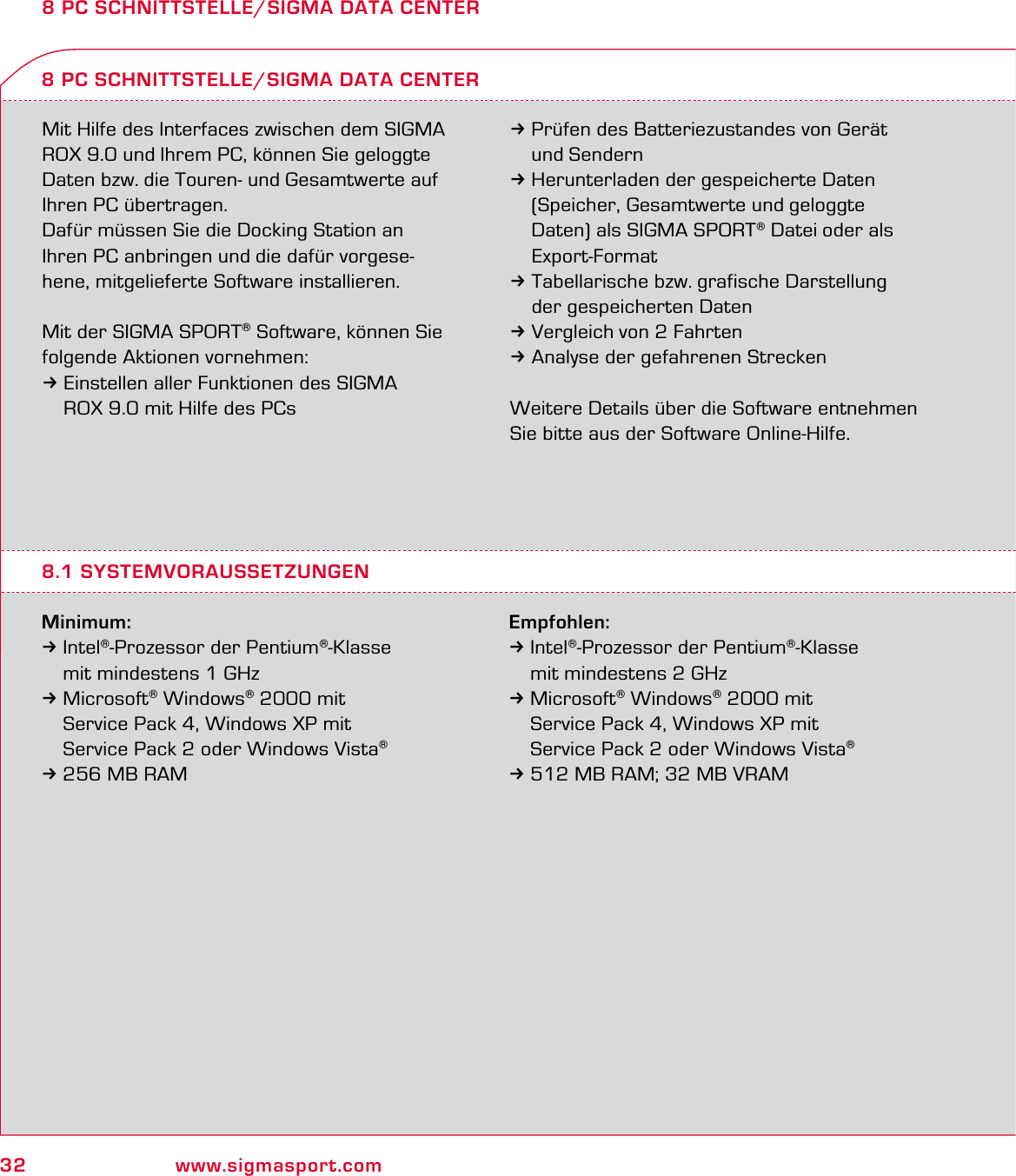

32 www.sigmasport.com8 PC SCHNITTSTELLE/SIGMA DATA CENTERMit Hilfe des Interfaces zwischen dem SIGMA ROX 9.0 und Ihrem PC, können Sie geloggte Daten bzw. die Touren- und Gesamtwerte auf Ihren PC übertragen. Dafür müssen Sie die Docking Station an Ihren PC anbringen und die dafür vorgese-hene, mitgelieferte Software installieren.Mit der SIGMA SPORT® Software, können Sie folgende Aktionen vornehmen:3Einstellen aller Funktionen des SIGMA ROX 9.0 mit Hilfe des PCsMinimum:3Intel®-Prozessor der Pentium®-Klasse mit mindestens 1 GHz 3 Microsoft® Windows® 2000 mit Service Pack 4, Windows XP mit Service Pack 2 oder Windows Vista® 3 256 MB RAM8 PC SCHNITTSTELLE/SIGMA DATA CENTER3Prüfen des Batteriezustandes von Gerät und Sendern3Herunterladen der gespeicherte Daten (Speicher, Gesamtwerte und geloggte Daten) als SIGMA SPORT® Datei oder als Export-Format3Tabellarische bzw. grafische Darstellung der gespeicherten Daten3Vergleich von 2 Fahrten3Analyse der gefahrenen StreckenWeitere Details über die Software entnehmen Sie bitte aus der Software Online-Hilfe.8.1 SYSTEMVORAUSSETZUNGENEmpfohlen:3Intel®-Prozessor der Pentium®-Klasse mit mindestens 2 GHz 3 Microsoft® Windows® 2000 mit Service Pack 4, Windows XP mit Service Pack 2 oder Windows Vista® 3 512 MB RAM; 32 MB VRAM

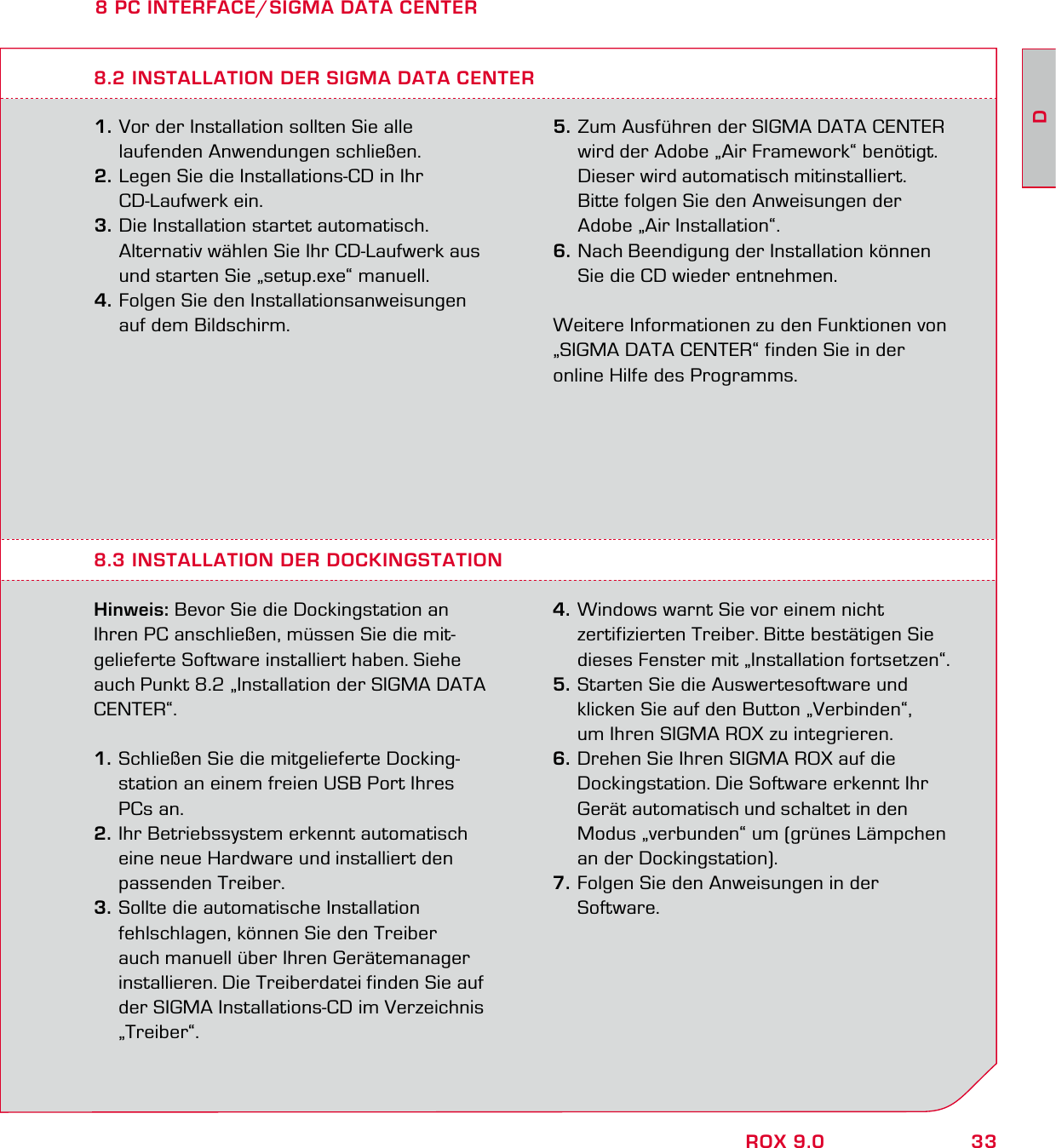

33DROX 9.08 PC INTERFACE/SIGMA DATA CENTER1. Vor der Installation sollten Sie alle laufenden Anwendungen schließen. 2. Legen Sie die Installations-CD in Ihr CD-Laufwerk ein. 3. Die Installation startet automatisch. Alternativ wählen Sie Ihr CD-Laufwerk aus und starten Sie „setup.exe“ manuell.4. Folgen Sie den Installationsanweisungen auf dem Bildschirm.8.3 INSTALLATION DER DOCKINGSTATION Hinweis: Bevor Sie die Dockingstation an Ihren PC anschließen, müssen Sie die mit-gelieferte Software installiert haben. Siehe auch Punkt 8.2 „Installation der SIGMA DATA CENTER“.1. Schließen Sie die mitgelieferte Docking- station an einem freien USB Port Ihres PCs an. 2. Ihr Betriebssystem erkennt automatisch eine neue Hardware und installiert den passenden Treiber. 3. Sollte die automatische Installation fehlschlagen, können Sie den Treiber auch manuell über Ihren Gerätemanager installieren. Die Treiberdatei finden Sie auf der SIGMA Installations-CD im Verzeichnis „Treiber“. 4. Windows warnt Sie vor einem nicht zertifizierten Treiber. Bitte bestätigen Sie dieses Fenster mit „Installation fortsetzen“. 5. Starten Sie die Auswertesoftware und klicken Sie auf den Button „Verbinden“, um Ihren SIGMA ROX zu integrieren. 6. Drehen Sie Ihren SIGMA ROX auf die Dockingstation. Die Software erkennt Ihr Gerät automatisch und schaltet in den Modus „verbunden“ um (grünes Lämpchen an der Dockingstation).7. Folgen Sie den Anweisungen in der Software. 8.2 INSTALLATION DER SIGMA DATA CENTER5. Zum Ausführen der SIGMA DATA CENTER wird der Adobe „Air Framework“ benötigt. Dieser wird automatisch mitinstalliert. Bitte folgen Sie den Anweisungen der Adobe „Air Installation“. 6. Nach Beendigung der Installation können Sie die CD wieder entnehmen.Weitere Informationen zu den Funktionen von „SIGMA DATA CENTER“ finden Sie in der online Hilfe des Programms.

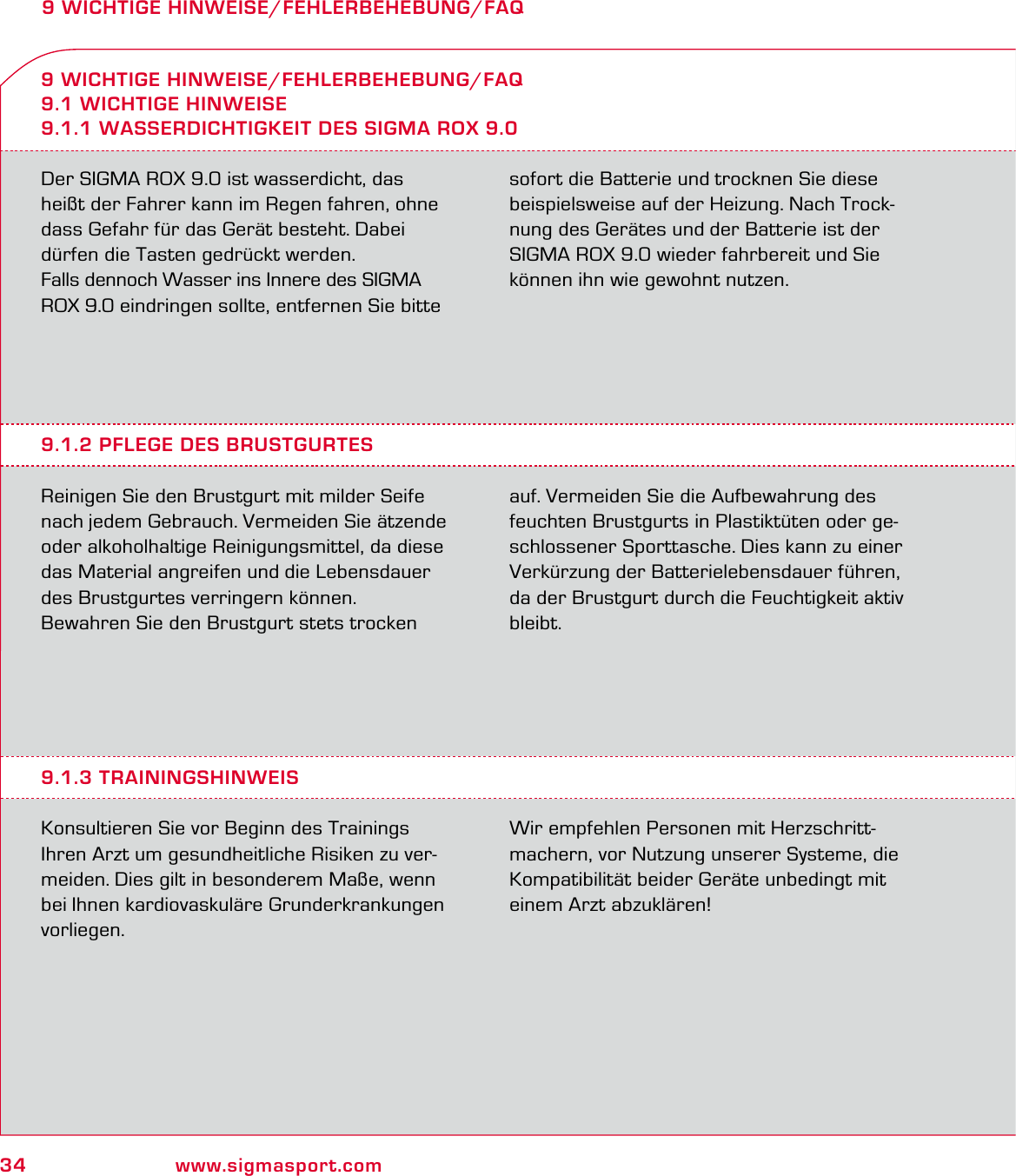

34 www.sigmasport.com9 WICHTIGE HINWEISE/FEHLERBEHEBUNG/FAQDer SIGMA ROX 9.0 ist wasserdicht, das heißt der Fahrer kann im Regen fahren, ohne dass Gefahr für das Gerät besteht. Dabei dürfen die Tasten gedrückt werden.Falls dennoch Wasser ins Innere des SIGMA ROX 9.0 eindringen sollte, entfernen Sie bitte sofort die Batterie und trocknen Sie diese beispielsweise auf der Heizung. Nach Trock-nung des Gerätes und der Batterie ist der SIGMA ROX 9.0 wieder fahrbereit und Sie können ihn wie gewohnt nutzen.9 WICHTIGE HINWEISE/FEHLERBEHEBUNG/FAQ9.1 WICHTIGE HINWEISE9.1.1 WASSERDICHTIGKEIT DES SIGMA ROX 9.09.1.2 PFLEGE DES BRUSTGURTESReinigen Sie den Brustgurt mit milder Seife nach jedem Gebrauch. Vermeiden Sie ätzende oder alkoholhaltige Reinigungsmittel, da diese das Material angreifen und die Lebensdauer des Brustgurtes verringern können.Bewahren Sie den Brustgurt stets trocken auf. Vermeiden Sie die Aufbewahrung des feuchten Brustgurts in Plastiktüten oder ge-schlossener Sporttasche. Dies kann zu einer Verkürzung der Batterielebensdauer führen, da der Brustgurt durch die Feuchtigkeit aktiv bleibt.9.1.3 TRAININGSHINWEISKonsultieren Sie vor Beginn des Trainings Ihren Arzt um gesundheitliche Risiken zu ver-meiden. Dies gilt in besonderem Maße, wenn bei Ihnen kardiovaskuläre Grunderkrankungen vorliegen.Wir empfehlen Personen mit Herzschritt-machern, vor Nutzung unserer Systeme, die Kompatibilität beider Geräte unbedingt mit einem Arzt abzuklären!

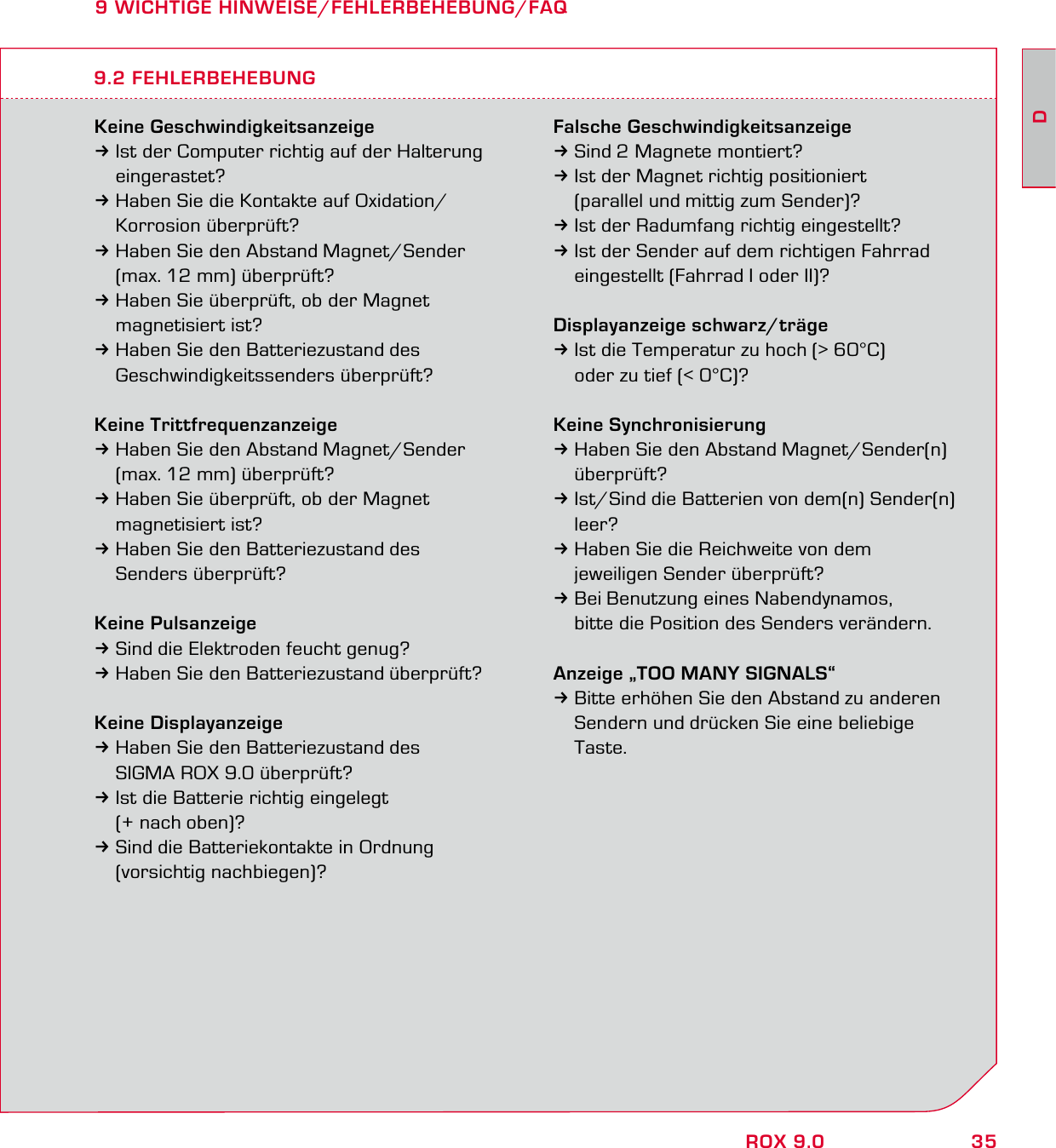

35DROX 9.09 WICHTIGE HINWEISE/FEHLERBEHEBUNG/FAQKeine Geschwindigkeitsanzeige3Ist der Computer richtig auf der Halterung eingerastet?3Haben Sie die Kontakte auf Oxidation/ Korrosion überprüft?3Haben Sie den Abstand Magnet/Sender (max. 12 mm) überprüft?3Haben Sie überprüft, ob der Magnet magnetisiert ist?3Haben Sie den Batteriezustand des Geschwindigkeitssenders überprüft?Keine Trittfrequenzanzeige3Haben Sie den Abstand Magnet/Sender (max. 12 mm) überprüft?3Haben Sie überprüft, ob der Magnet magnetisiert ist?3Haben Sie den Batteriezustand des Senders überprüft?Keine Pulsanzeige3Sind die Elektroden feucht genug?3Haben Sie den Batteriezustand überprüft?Keine Displayanzeige3Haben Sie den Batteriezustand des SIGMA ROX 9.0 überprüft?3Ist die Batterie richtig eingelegt (+ nach oben)?3Sind die Batteriekontakte in Ordnung (vorsichtig nachbiegen)?Falsche Geschwindigkeitsanzeige3Sind 2 Magnete montiert?3Ist der Magnet richtig positioniert (parallel und mittig zum Sender)?3Ist der Radumfang richtig eingestellt?3Ist der Sender auf dem richtigen Fahrrad eingestellt (Fahrrad I oder II)?Displayanzeige schwarz/träge3Ist die Temperatur zu hoch (> 60°C) oder zu tief (< 0°C)?Keine Synchronisierung3Haben Sie den Abstand Magnet/Sender(n) überprüft?3Ist/Sind die Batterien von dem(n) Sender(n) leer?3Haben Sie die Reichweite von dem jeweiligen Sender überprüft?3Bei Benutzung eines Nabendynamos, bitte die Position des Senders verändern.Anzeige „TOO MANY SIGNALS“3Bitte erhöhen Sie den Abstand zu anderen Sendern und drücken Sie eine beliebige Taste.9.2 FEHLERBEHEBUNG

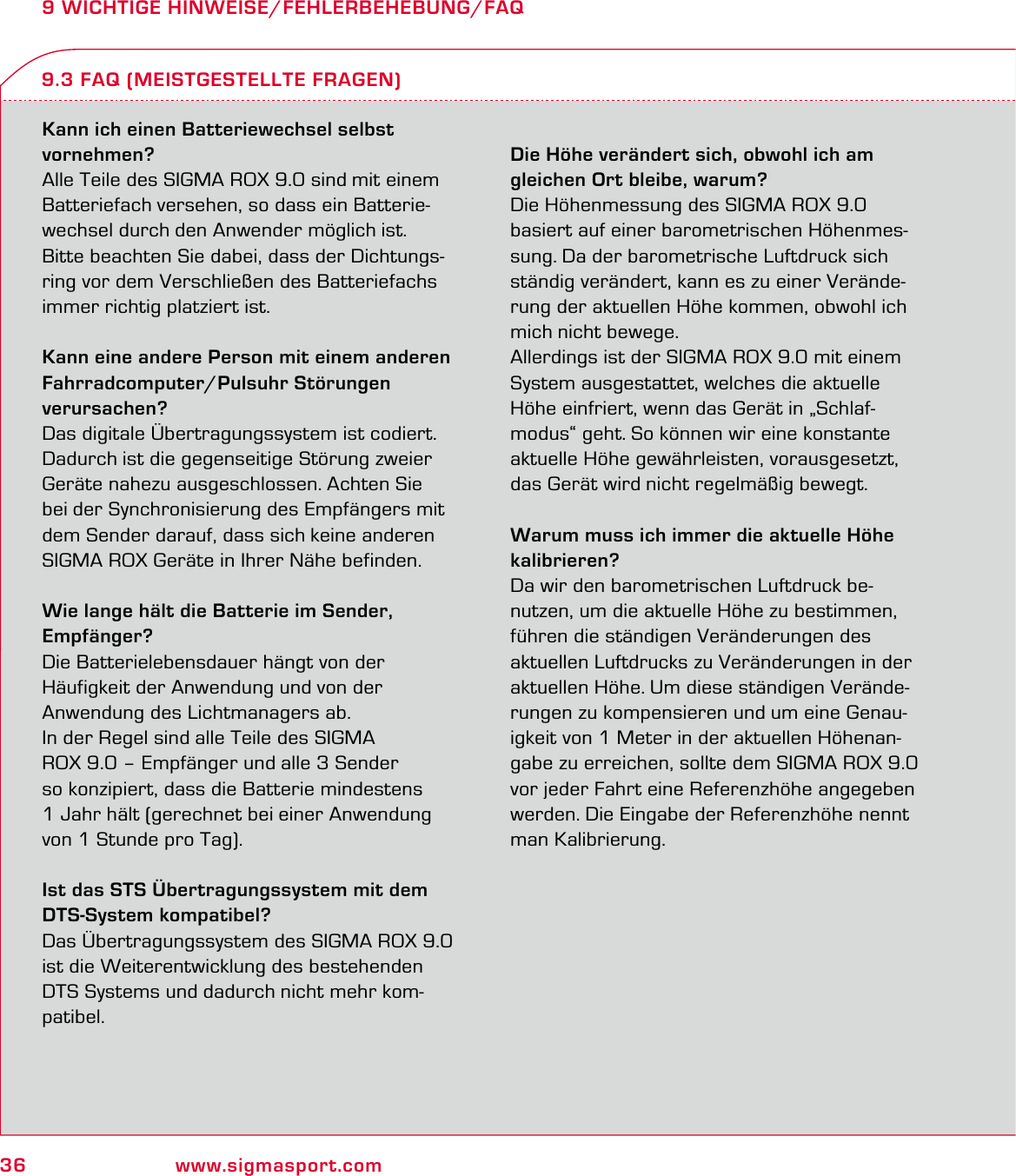

36 www.sigmasport.com9 WICHTIGE HINWEISE/FEHLERBEHEBUNG/FAQKann ich einen Batteriewechsel selbst vornehmen?Alle Teile des SIGMA ROX 9.0 sind mit einem Batteriefach versehen, so dass ein Batterie-wechsel durch den Anwender möglich ist. Bitte beachten Sie dabei, dass der Dichtungs-ring vor dem Verschließen des Batteriefachs immer richtig platziert ist.Kann eine andere Person mit einem anderen Fahrradcomputer/Pulsuhr Störungen verursachen?Das digitale Übertragungssystem ist codiert. Dadurch ist die gegenseitige Störung zweier Geräte nahezu ausgeschlossen. Achten Sie bei der Synchronisierung des Empfängers mit dem Sender darauf, dass sich keine anderen SIGMA ROX Geräte in Ihrer Nähe befinden.Wie lange hält die Batterie im Sender, Empfänger?Die Batterielebensdauer hängt von der Häufigkeit der Anwendung und von der Anwendung des Lichtmanagers ab.In der Regel sind alle Teile des SIGMA ROX 9.0 – Empfänger und alle 3 Sender so konzipiert, dass die Batterie mindestens 1 Jahr hält (gerechnet bei einer Anwendung von 1 Stunde pro Tag).Ist das STS Übertragungssystem mit dem DTS-System kompatibel?Das Übertragungssystem des SIGMA ROX 9.0 ist die Weiterentwicklung des bestehenden DTS Systems und dadurch nicht mehr kom-patibel.Die Höhe verändert sich, obwohl ich am gleichen Ort bleibe, warum?Die Höhenmessung des SIGMA ROX 9.0 basiert auf einer barometrischen Höhenmes-sung. Da der barometrische Luftdruck sich ständig verändert, kann es zu einer Verände-rung der aktuellen Höhe kommen, obwohl ich mich nicht bewege.Allerdings ist der SIGMA ROX 9.0 mit einem System ausgestattet, welches die aktuelle Höhe einfriert, wenn das Gerät in „Schlaf-modus“ geht. So können wir eine konstante aktuelle Höhe gewährleisten, vorausgesetzt, das Gerät wird nicht regelmäßig bewegt.Warum muss ich immer die aktuelle Höhe kalibrieren?Da wir den barometrischen Luftdruck be-nutzen, um die aktuelle Höhe zu bestimmen, führen die ständigen Veränderungen des aktuellen Luftdrucks zu Veränderungen in der aktuellen Höhe. Um diese ständigen Verände-rungen zu kompensieren und um eine Genau-igkeit von 1 Meter in der aktuellen Höhenan-gabe zu erreichen, sollte dem SIGMA ROX 9.0 vor jeder Fahrt eine Referenzhöhe angegeben werden. Die Eingabe der Referenzhöhe nennt man Kalibrierung.9.3 FAQ (MEISTGESTELLTE FRAGEN)

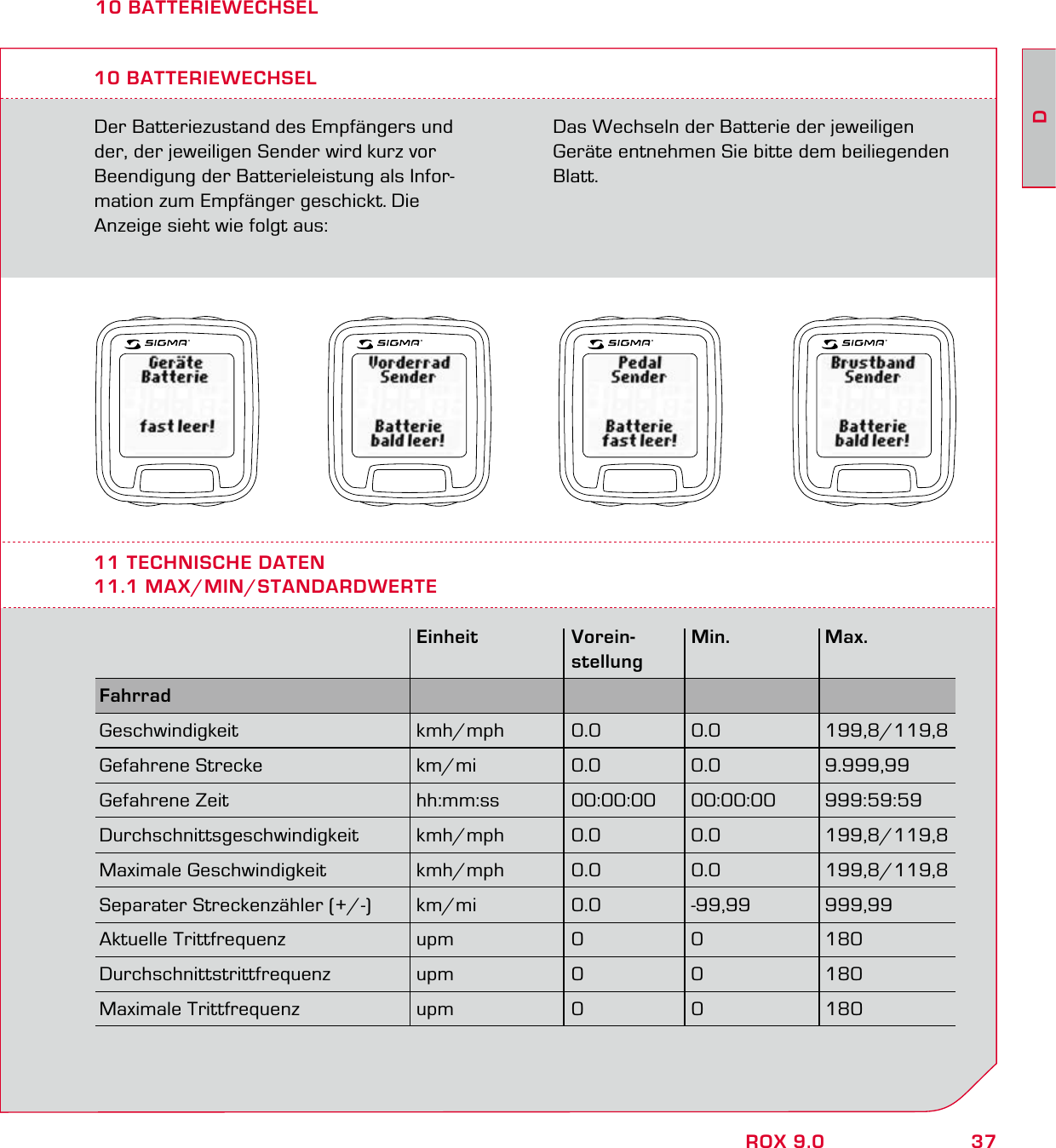

37DROX 9.010 BATTERIEWECHSELDer Batteriezustand des Empfängers und der, der jeweiligen Sender wird kurz vor Beendigung der Batterieleistung als Infor-mation zum Empfänger geschickt. Die Anzeige sieht wie folgt aus:10 BATTERIEWECHSELDas Wechseln der Batterie der jeweiligen Geräte entnehmen Sie bitte dem beiliegenden Blatt.11 TECHNISCHE DATEN11.1 MAX/MIN/STANDARDWERTE Einheit Vorein- Min. Max. stellungFahrrad Geschwindigkeit kmh/mph 0.0 0.0 199,8/119,8Gefahrene Strecke km/mi 0.0 0.0 9.999,99Gefahrene Zeit hh:mm:ss 00:00:00 00:00:00 999:59:59Durchschnittsgeschwindigkeit kmh/mph 0.0 0.0 199,8/119,8Maximale Geschwindigkeit kmh/mph 0.0 0.0 199,8/119,8Separater Streckenzähler (+/-) km/mi 0.0 -99,99 999,99Aktuelle Trittfrequenz upm 0 0 180Durchschnittstrittfrequenz upm 0 0 180Maximale Trittfrequenz upm 0 0 180

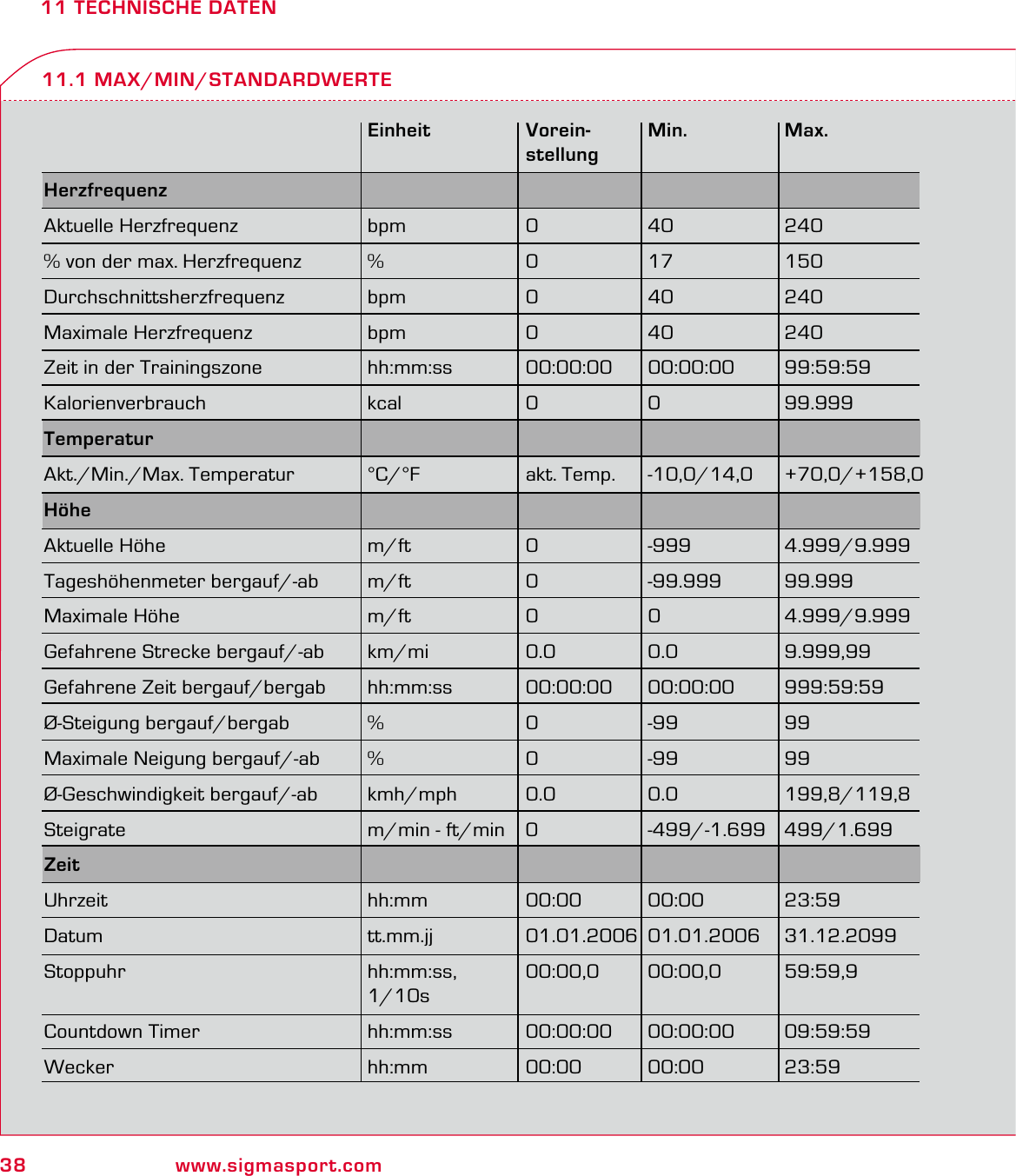

38 www.sigmasport.com11 TECHNISCHE DATEN11.1 MAX/MIN/STANDARDWERTE Einheit Vorein- Min. Max. stellungHerzfrequenz Aktuelle Herzfrequenz bpm 0 40 240% von der max. Herzfrequenz % 0 17 150Durchschnittsherzfrequenz bpm 0 40 240Maximale Herzfrequenz bpm 0 40 240Zeit in der Trainingszone hh:mm:ss 00:00:00 00:00:00 99:59:59Kalorienverbrauch kcal 0 0 99.999Temperatur Akt./Min./Max. Temperatur °C/°F akt. Temp. -10,0/14,0 +70,0/+158,0Höhe Aktuelle Höhe m/ft 0 -999 4.999/9.999Tageshöhenmeter bergauf/-ab m/ft 0 -99.999 99.999Maximale Höhe m/ft 0 0 4.999/9.999Gefahrene Strecke bergauf/-ab km/mi 0.0 0.0 9.999,99Gefahrene Zeit bergauf/bergab hh:mm:ss 00:00:00 00:00:00 999:59:59Ø-Steigung bergauf/bergab % 0 -99 99Maximale Neigung bergauf/-ab % 0 -99 99Ø-Geschwindigkeit bergauf/-ab kmh/mph 0.0 0.0 199,8/119,8Steigrate m/min - ft/min 0 -499/-1.699 499/1.699Zeit Uhrzeit hh:mm 00:00 00:00 23:59Datum tt.mm.jj 01.01.2006 01.01.2006 31.12.2099Stoppuhr hh:mm:ss, 00:00,0 00:00,0 59:59,9 1/10sCountdown Timer hh:mm:ss 00:00:00 00:00:00 09:59:59Wecker hh:mm 00:00 00:00 23:59

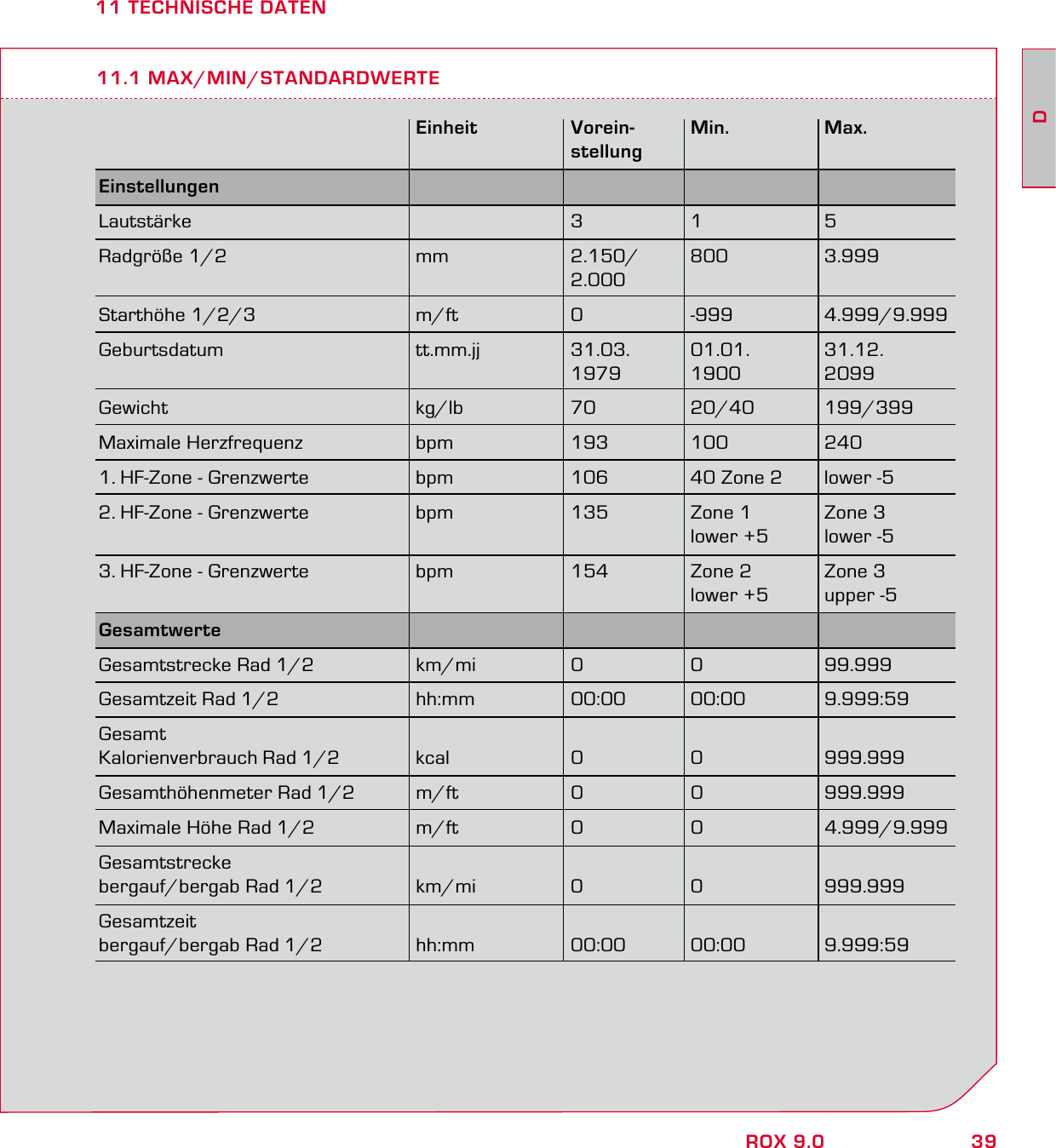

39DROX 9.011 TECHNISCHE DATEN11.1 MAX/MIN/STANDARDWERTE Einheit Vorein- Min. Max. stellungEinstellungen Lautstärke 3 1 5Radgröße 1/2 mm 2.150/ 800 3.999 2.000Starthöhe 1/2/3 m/ft 0 -999 4.999/9.999Geburtsdatum tt.mm.jj 31.03. 01.01. 31.12. 1979 1900 2099Gewicht kg/lb 70 20/40 199/399Maximale Herzfrequenz bpm 193 100 2401. HF-Zone - Grenzwerte bpm 106 40 Zone 2 lower -52. HF-Zone - Grenzwerte bpm 135 Zone 1 Zone 3 lower +5 lower -53. HF-Zone - Grenzwerte bpm 154 Zone 2 Zone 3 lower +5 upper -5Gesamtwerte Gesamtstrecke Rad 1/2 km/mi 0 0 99.999Gesamtzeit Rad 1/2 hh:mm 00:00 00:00 9.999:59Gesamt Kalorienverbrauch Rad 1/2 kcal 0 0 999.999Gesamthöhenmeter Rad 1/2 m/ft 0 0 999.999Maximale Höhe Rad 1/2 m/ft 0 0 4.999/9.999Gesamtstrecke bergauf/bergab Rad 1/2 km/mi 0 0 999.999Gesamtzeit bergauf/bergab Rad 1/2 hh:mm 00:00 00:00 9.999:59

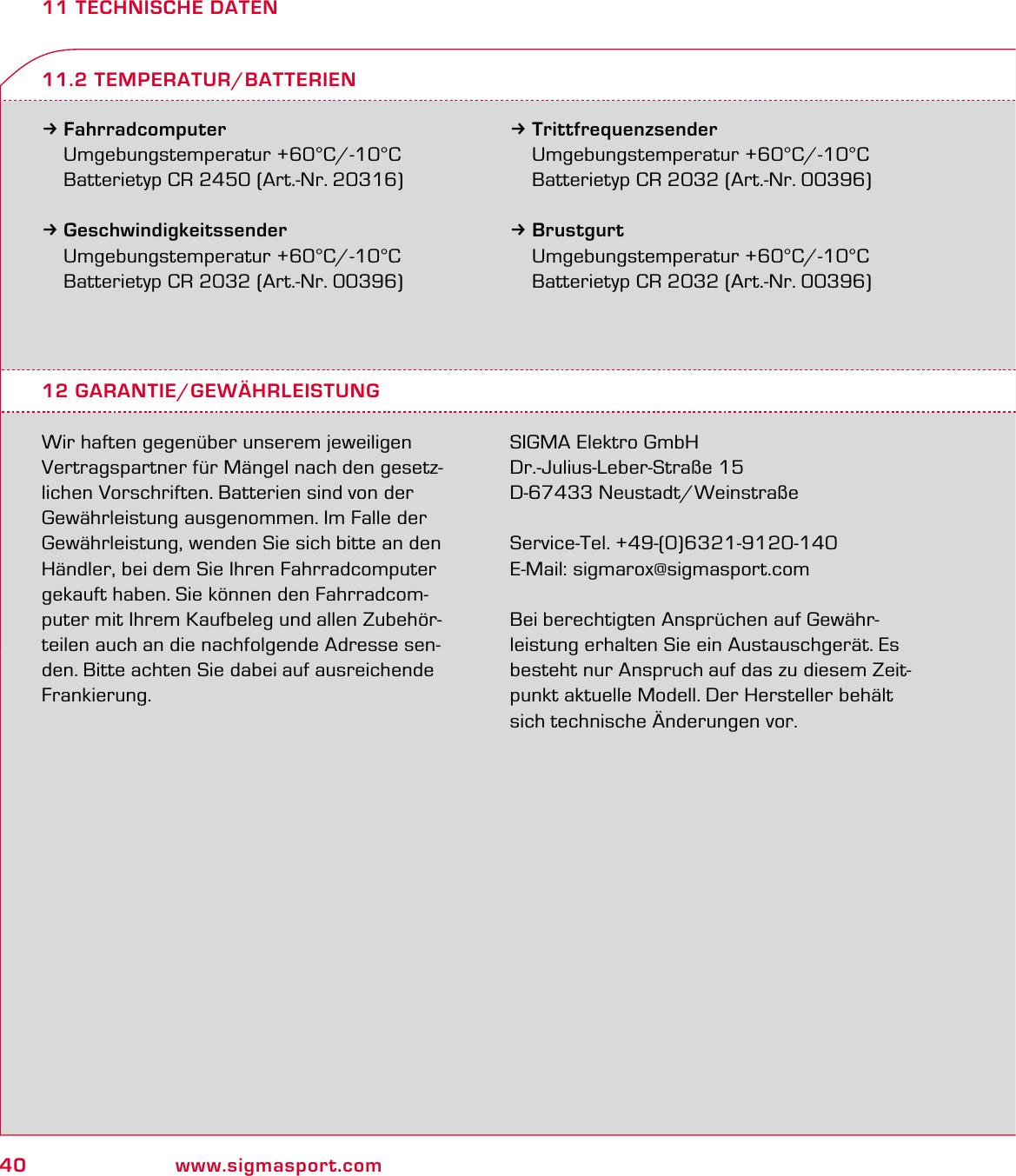

40 www.sigmasport.com11 TECHNISCHE DATEN3Fahrradcomputer Umgebungstemperatur +60°C/-10°C Batterietyp CR 2450 (Art.-Nr. 20316)3Geschwindigkeitssender Umgebungstemperatur +60°C/-10°C Batterietyp CR 2032 (Art.-Nr. 00396)3Trittfrequenzsender Umgebungstemperatur +60°C/-10°C Batterietyp CR 2032 (Art.-Nr. 00396)3Brustgurt Umgebungstemperatur +60°C/-10°C Batterietyp CR 2032 (Art.-Nr. 00396)12 GARANTIE/GEWÄHRLEISTUNGWir haften gegenüber unserem jeweiligen Vertragspartner für Mängel nach den gesetz-lichen Vorschriften. Batterien sind von der Gewährleistung ausgenommen. Im Falle der Gewährleistung, wenden Sie sich bitte an den Händler, bei dem Sie Ihren Fahrradcomputer gekauft haben. Sie können den Fahrradcom-puter mit Ihrem Kaufbeleg und allen Zubehör-teilen auch an die nachfolgende Adresse sen-den. Bitte achten Sie dabei auf ausreichende Frankierung.SIGMA Elektro GmbHDr.-Julius-Leber-Straße 15D-67433 Neustadt/WeinstraßeService-Tel. +49-(0)6321-9120-140E-Mail: sigmarox@sigmasport.comBei berechtigten Ansprüchen auf Gewähr-leistung erhalten Sie ein Austauschgerät. Es besteht nur Anspruch auf das zu diesem Zeit-punkt aktuelle Modell. Der Hersteller behält sich technische Änderungen vor.11.2 TEMPERATUR/BATTERIEN

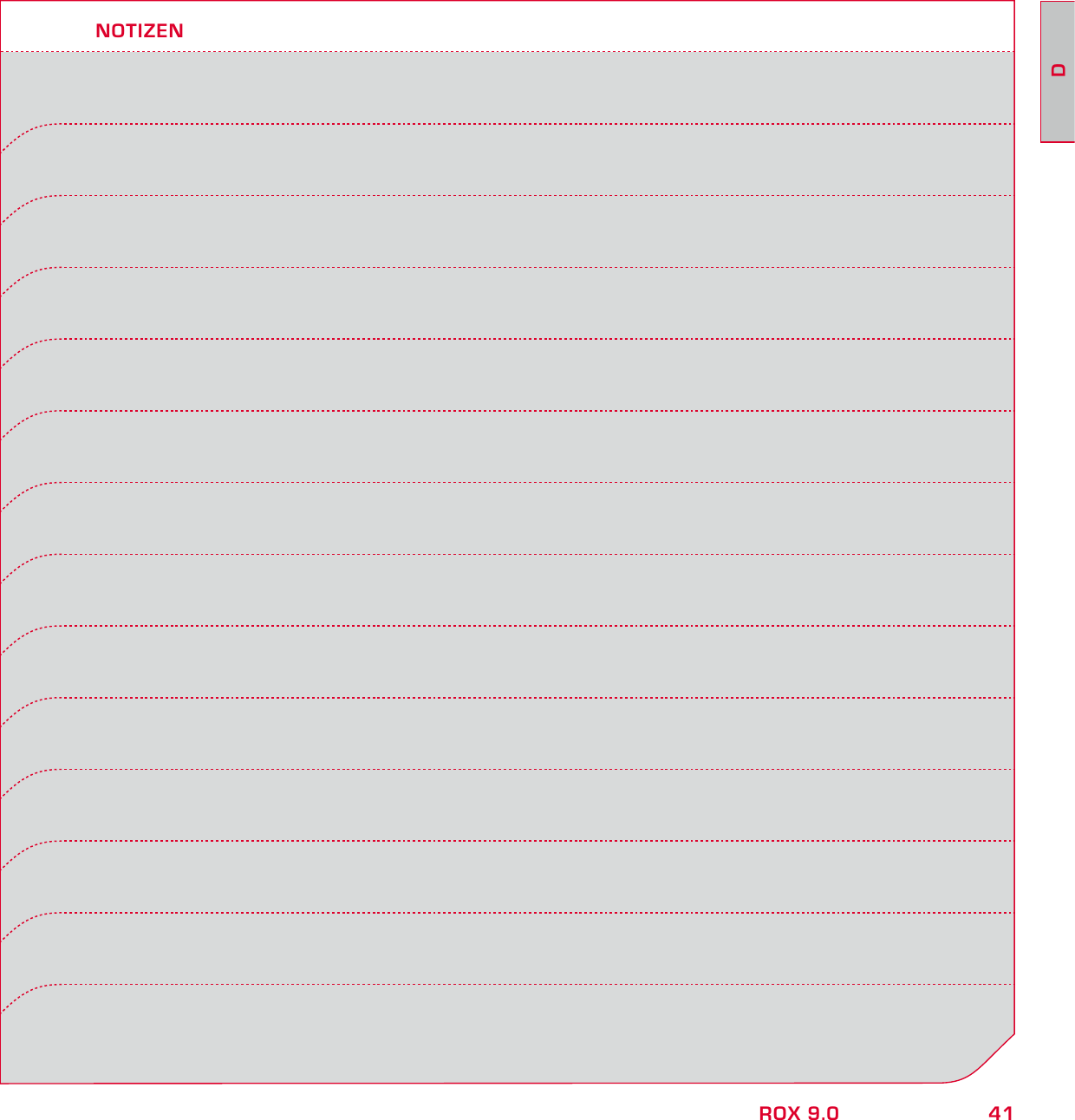

41DROX 9.0NOTIZEN

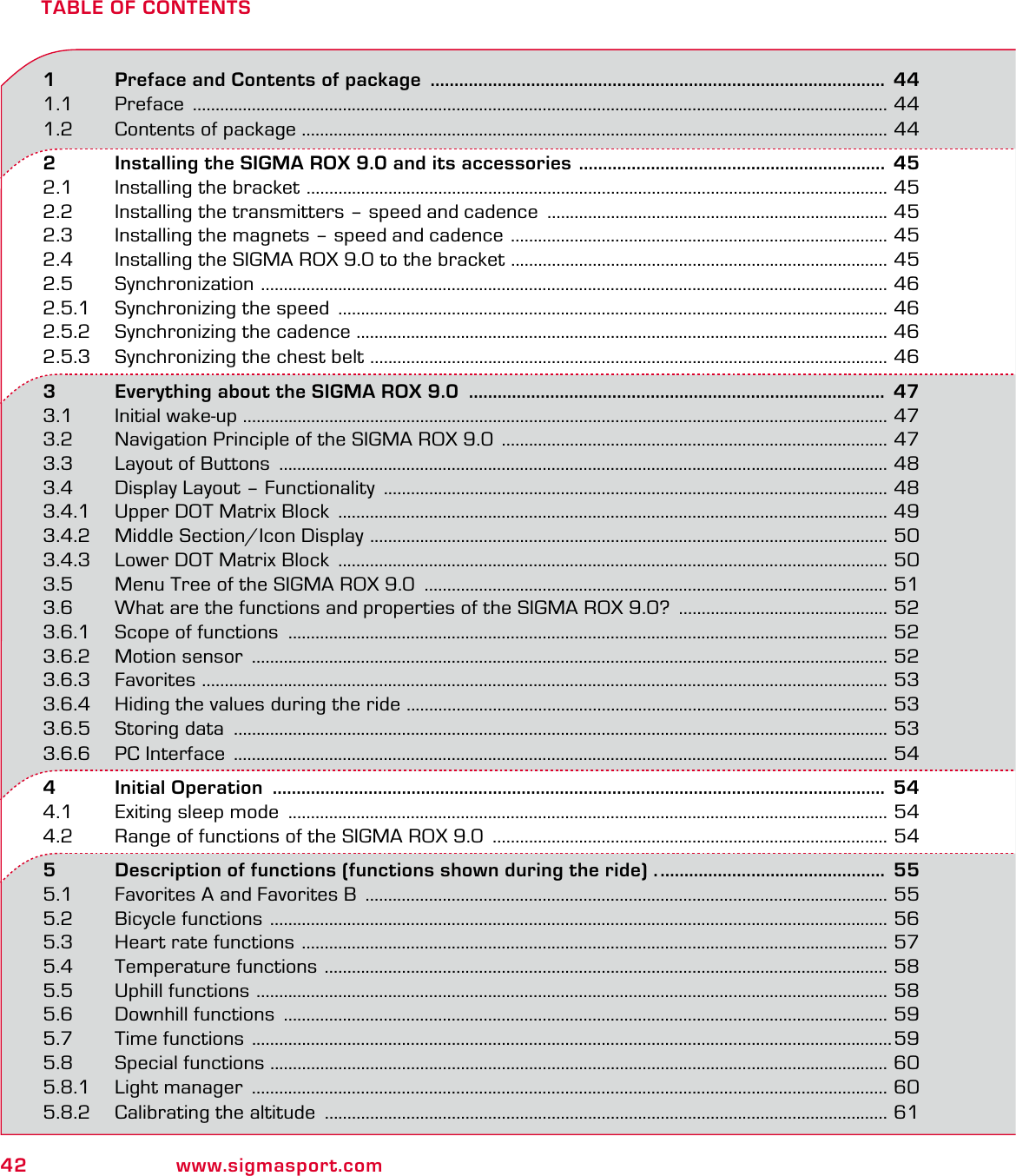

42 www.sigmasport.comTABLE OF CONTENTS1 Preface and Contents of package ............................................................................................... 441.1 Preface ......................................................................................................................................................... 441.2 Contents of package ................................................................................................................................. 442 Installing the SIGMA ROX 9.0 and its accessories ................................................................ 452.1 Installing the bracket ................................................................................................................................ 452.2 Installing the transmitters – speed and cadence ........................................................................... 452.3 Installing the magnets – speed and cadence ................................................................................... 452.4 Installing the SIGMA ROX 9.0 to the bracket ................................................................................... 452.5 Synchronization .......................................................................................................................................... 462.5.1 Synchronizing the speed ......................................................................................................................... 462.5.2 Synchronizing the cadence ..................................................................................................................... 462.5.3 Synchronizing the chest belt .................................................................................................................. 463 Everything about the SIGMA ROX 9.0 ....................................................................................... 473.1 Initial wake-up .............................................................................................................................................. 473.2 Navigation Principle of the SIGMA ROX 9.0 ..................................................................................... 473.3 Layout of Buttons ...................................................................................................................................... 483.4 Display Layout – Functionality ............................................................................................................... 483.4.1 Upper DOT Matrix Block ......................................................................................................................... 493.4.2 Middle Section/Icon Display .................................................................................................................. 503.4.3 Lower DOT Matrix Block ......................................................................................................................... 503.5 Menu Tree of the SIGMA ROX 9.0 ...................................................................................................... 513.6 What are the functions and properties of the SIGMA ROX 9.0? .............................................. 523.6.1 Scope of functions .................................................................................................................................... 523.6.2 Motion sensor ............................................................................................................................................ 523.6.3 Favorites ....................................................................................................................................................... 533.6.4 Hiding the values during the ride .......................................................................................................... 533.6.5 Storing data ................................................................................................................................................ 533.6.6 PC Interface ................................................................................................................................................ 544 Initial Operation ................................................................................................................................ 544.1 Exiting sleep mode .................................................................................................................................... 544.2 Range of functions of the SIGMA ROX 9.0 ....................................................................................... 545 Description of functions (functions shown during the ride) . ............................................... 555.1 Favorites A and Favorites B ................................................................................................................... 555.2 Bicycle functions ........................................................................................................................................ 565.3 Heart rate functions ................................................................................................................................. 575.4 Temperature functions ............................................................................................................................ 585.5 Uphill functions ........................................................................................................................................... 585.6 Downhill functions ..................................................................................................................................... 595.7 Time functions .............................................................................................................................................595.8 Special functions ........................................................................................................................................ 605.8.1 Light manager ............................................................................................................................................ 605.8.2 Calibrating the altitude ............................................................................................................................ 61

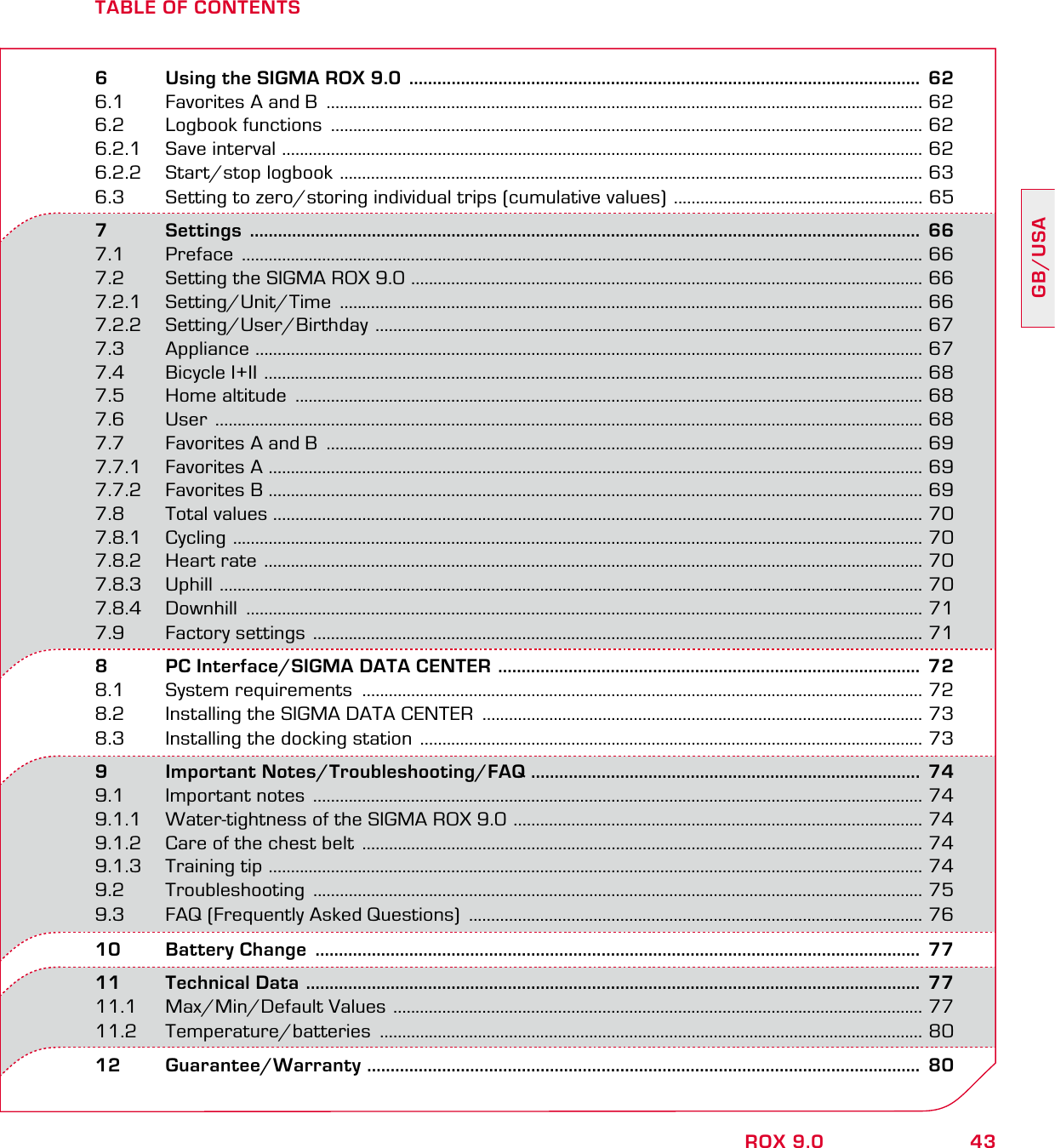

43GB/USAROX 9.0TABLE OF CONTENTS6 Using the SIGMA ROX 9.0 ............................................................................................................. 626.1 Favorites A and B ...................................................................................................................................... 626.2 Logbook functions ..................................................................................................................................... 626.2.1 Save interval ................................................................................................................................................ 626.2.2 Start/stop logbook ................................................................................................................................... 636.3 Setting to zero/storing individual trips (cumulative values) ........................................................ 657 Settings ............................................................................................................................................... 667.1 Preface ......................................................................................................................................................... 667.2 Setting the SIGMA ROX 9.0 ................................................................................................................... 667.2.1 Setting/Unit/Time ................................................................................................................................... 667.2.2 Setting/User/Birthday ........................................................................................................................... 677.3 Appliance ...................................................................................................................................................... 677.4 Bicycle I+II .................................................................................................................................................... 687.5 Home altitude ............................................................................................................................................. 687.6 User ............................................................................................................................................................... 687.7 Favorites A and B ...................................................................................................................................... 697.7.1 Favorites A ................................................................................................................................................... 697.7.2 Favorites B ................................................................................................................................................... 697.8 Total values .................................................................................................................................................. 707.8.1 Cycling ........................................................................................................................................................... 707.8.2 Heart rate .................................................................................................................................................... 707.8.3 Uphill .............................................................................................................................................................. 707.8.4 Downhill ........................................................................................................................................................ 717.9 Factory settings ......................................................................................................................................... 718 PC Interface/SIGMA DATA CENTER .......................................................................................... 728.1 System requirements .............................................................................................................................. 728.2 Installing the SIGMA DATA CENTER ................................................................................................... 738.3 Installing the docking station ................................................................................................................. 739 Important Notes/Troubleshooting/FAQ ................................................................................... 749.1 Important notes ......................................................................................................................................... 749.1.1 Water-tightness of the SIGMA ROX 9.0 ............................................................................................ 749.1.2 Care of the chest belt .............................................................................................................................. 749.1.3 Training tip ................................................................................................................................................... 749.2 Troubleshooting ......................................................................................................................................... 759.3 FAQ (Frequently Asked Questions) ...................................................................................................... 7610 Battery Change ................................................................................................................................. 7711 Technical Data ................................................................................................................................... 7711.1 Max/Min/Default Values ....................................................................................................................... 7711.2 Temperature/batteries .......................................................................................................................... 8012 Guarantee/Warranty ...................................................................................................................... 80

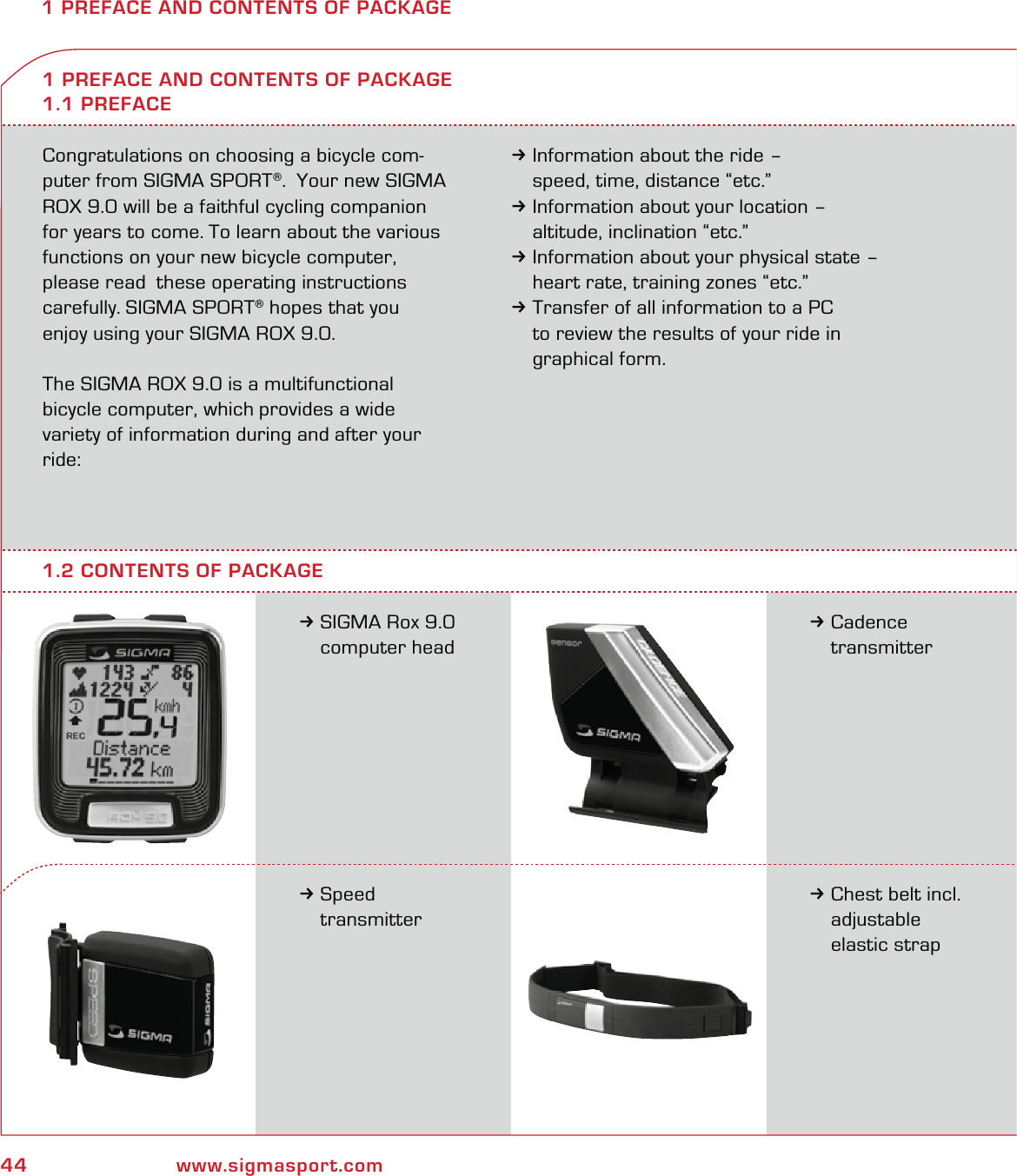

44 www.sigmasport.com1 PREFACE AND CONTENTS OF PACKAGECongratulations on choosing a bicycle com-puter from SIGMA SPORT®. Your new SIGMA ROX 9.0 will be a faithful cycling companion for years to come. To learn about the various functions on your new bicycle computer, please read these operating instructions carefully. SIGMA SPORT® hopes that you enjoy using your SIGMA ROX 9.0.The SIGMA ROX 9.0 is a multifunctional bicycle computer, which provides a wide variety of information during and after your ride:3Information about the ride – speed, time, distance “etc.”3Information about your location – altitude, inclination “etc.”3Information about your physical state – heart rate, training zones “etc.”3Transfer of all information to a PC to review the results of your ride in graphical form.3SIGMA Rox 9.0 computer head1 PREFACE AND CONTENTS OF PACKAGE1.1 PREFACE3Cadence transmitter3Speed transmitter3Chest belt incl. adjustable elastic strap1.2 CONTENTS OF PACKAGE

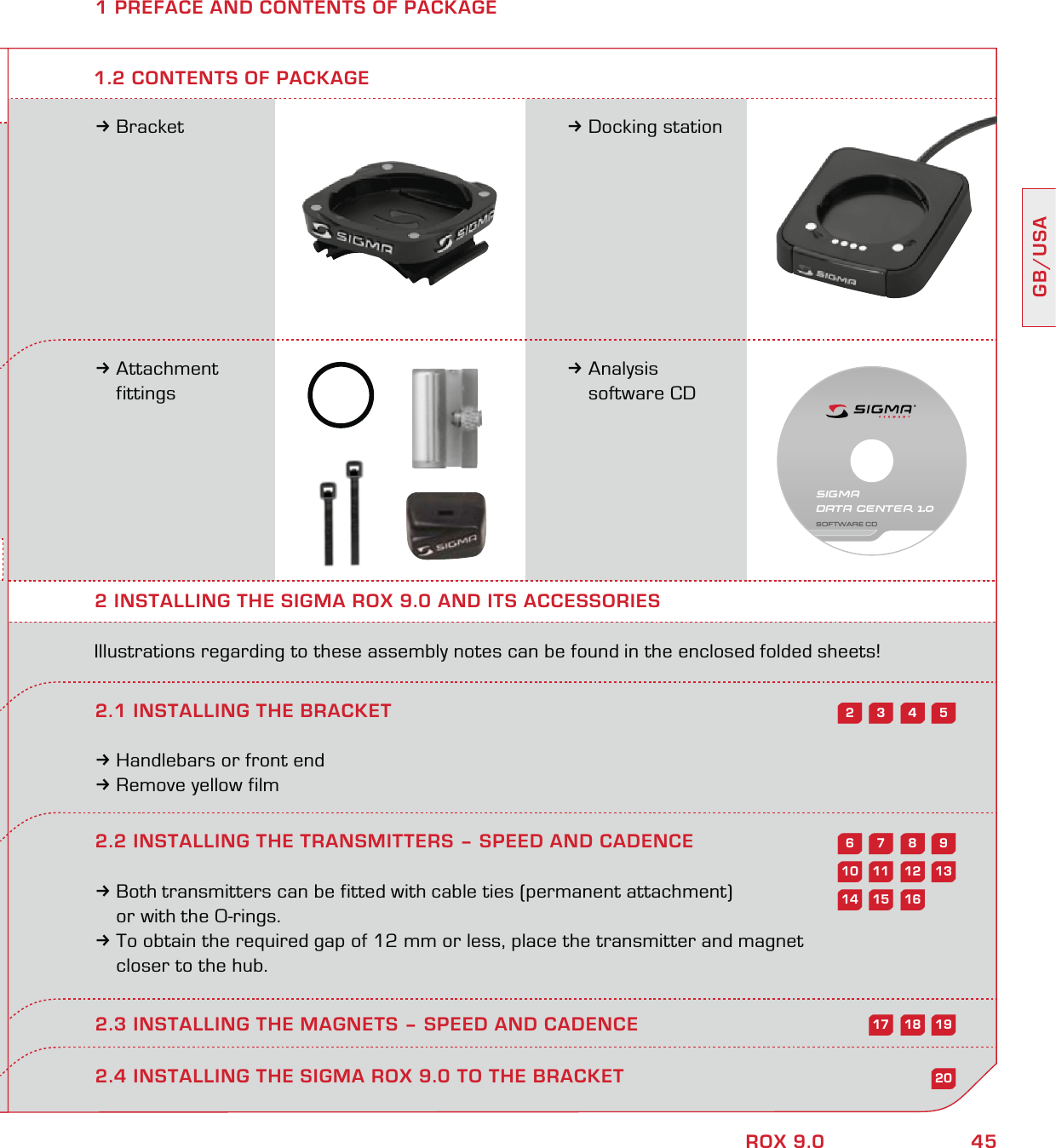

45GB/USAROX 9.02.2 INSTALLING THE TRANSMITTERS – SPEED AND CADENCE3Both transmitters can be fitted with cable ties (permanent attachment) or with the O-rings.3To obtain the required gap of 12 mm or less, place the transmitter and magnet closer to the hub.2.3 INSTALLING THE MAGNETS – SPEED AND CADENCE1 PREFACE AND CONTENTS OF PACKAGE3Bracket 3Docking station3Attachment fittings3Analysis software CD2 INSTALLING THE SIGMA ROX 9.0 AND ITS ACCESSORIESIllustrations regarding to these assembly notes can be found in the enclosed folded sheets!2.1 INSTALLING THE BRACKET3Handlebars or front end3Remove yellow film1.2 CONTENTS OF PACKAGE2.4 INSTALLING THE SIGMA ROX 9.0 TO THE BRACKET543298761312111020161514191817SIGMA DATA CENTER 1.0SOFTWARE CD

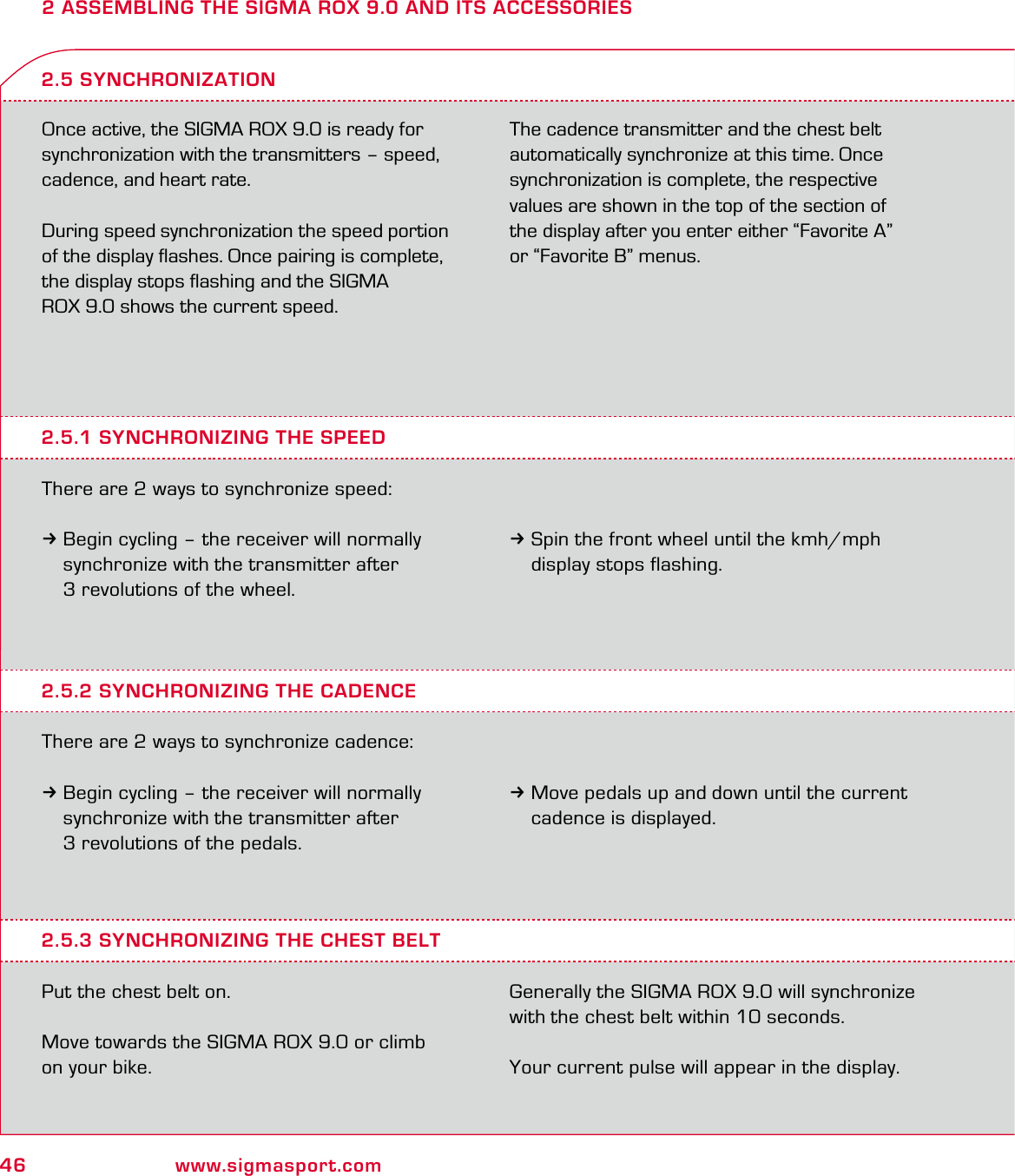

46 www.sigmasport.com2 ASSEMBLING THE SIGMA ROX 9.0 AND ITS ACCESSORIESOnce active, the SIGMA ROX 9.0 is ready for synchronization with the transmitters – speed, cadence, and heart rate.During speed synchronization the speed portion of the display flashes. Once pairing is complete, the display stops flashing and the SIGMA ROX 9.0 shows the current speed. The cadence transmitter and the chest belt automatically synchronize at this time. Once synchronization is complete, the respective values are shown in the top of the section of the display after you enter either “Favorite A” or “Favorite B” menus.2.5.1 SYNCHRONIZING THE SPEEDThere are 2 ways to synchronize speed:3Begin cycling – the receiver will normally synchronize with the transmitter after 3 revolutions of the wheel.2.5 SYNCHRONIZATION3Spin the front wheel until the kmh/mph display stops flashing.2.5.2 SYNCHRONIZING THE CADENCEThere are 2 ways to synchronize cadence:3Begin cycling – the receiver will normally synchronize with the transmitter after 3 revolutions of the pedals.3Move pedals up and down until the current cadence is displayed.2.5.3 SYNCHRONIZING THE CHEST BELTPut the chest belt on.Move towards the SIGMA ROX 9.0 or climb on your bike. Generally the SIGMA ROX 9.0 will synchronize with the chest belt within 10 seconds.Your current pulse will appear in the display.

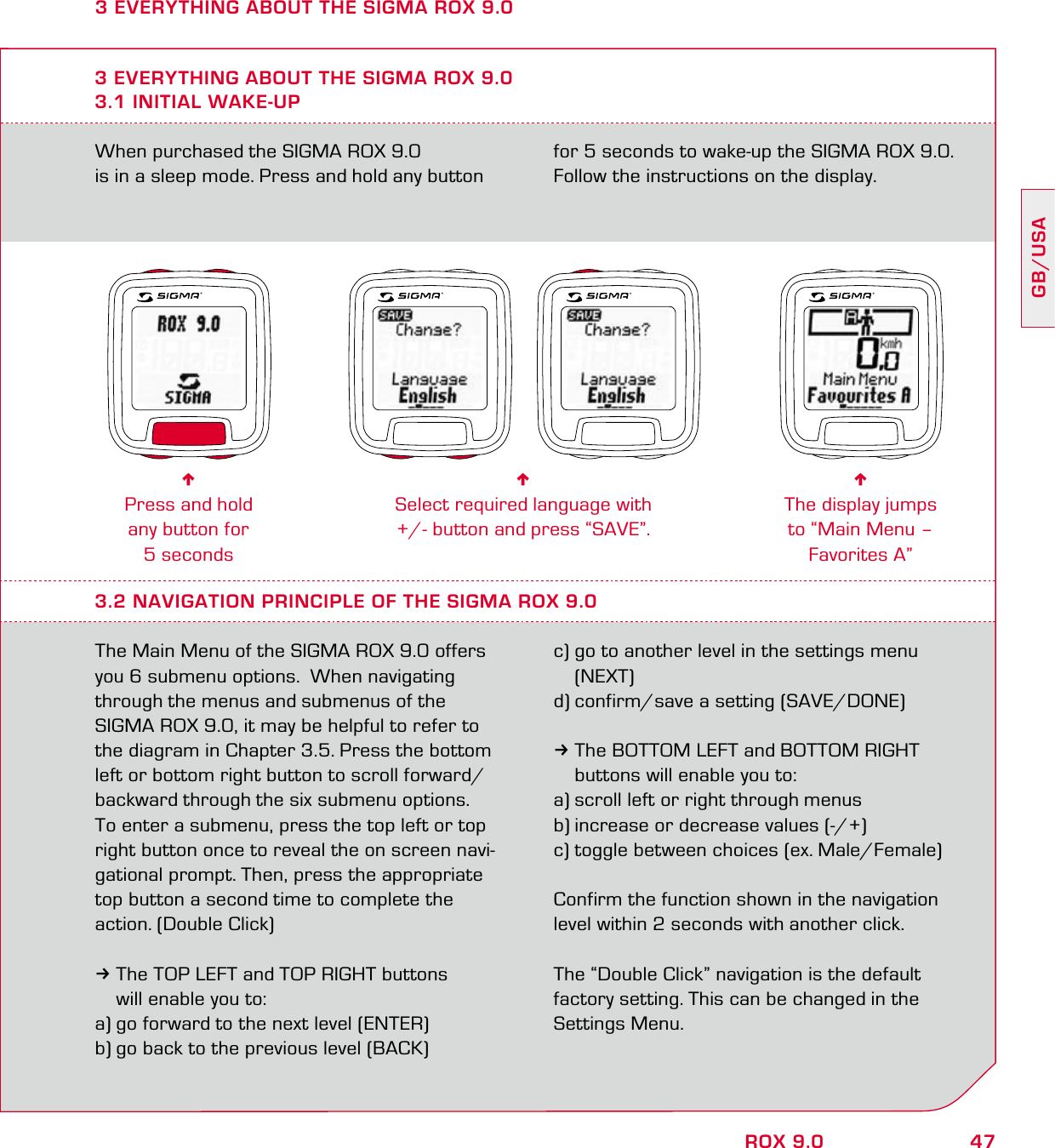

47GB/USAROX 9.0When purchased the SIGMA ROX 9.0 is in a sleep mode. Press and hold any button for 5 seconds to wake-up the SIGMA ROX 9.0. Follow the instructions on the display.3 EVERYTHING ABOUT THE SIGMA ROX 9.03.1 INITIAL WAKE-UP6Press and hold any button for 5 seconds6Select required language with +/- button and press “SAVE”.6The display jumps to “Main Menu – Favorites A”3.2 NAVIGATION PRINCIPLE OF THE SIGMA ROX 9.0The Main Menu of the SIGMA ROX 9.0 offers you 6 submenu options. When navigating through the menus and submenus of the SIGMA ROX 9.0, it may be helpful to refer to the diagram in Chapter 3.5. Press the bottom left or bottom right button to scroll forward/backward through the six submenu options. To enter a submenu, press the top left or top right button once to reveal the on screen navi-gational prompt. Then, press the appropriate top button a second time to complete the action. (Double Click)3The TOP LEFT and TOP RIGHT buttons will enable you to:a) go forward to the next level (ENTER)b) go back to the previous level (BACK)c) go to another level in the settings menu (NEXT)d) confirm/save a setting (SAVE/DONE)3The BOTTOM LEFT and BOTTOM RIGHT buttons will enable you to:a) scroll left or right through menus b) increase or decrease values (-/+) c) toggle between choices (ex. Male/Female)Confirm the function shown in the navigation level within 2 seconds with another click.The “Double Click” navigation is the default factory setting. This can be changed in the Settings Menu.3 EVERYTHING ABOUT THE SIGMA ROX 9.0

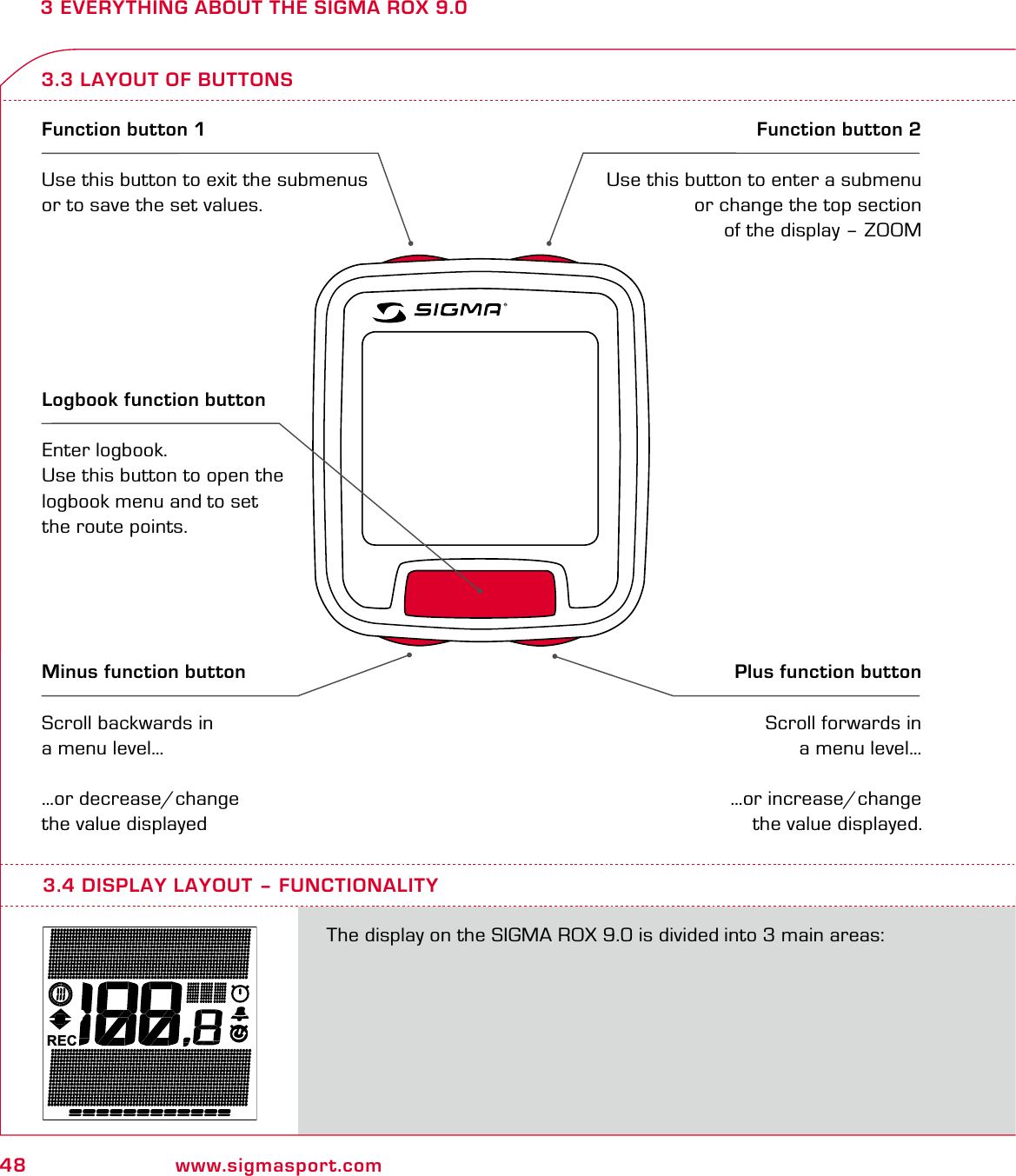

48 www.sigmasport.com3 EVERYTHING ABOUT THE SIGMA ROX 9.03.3 LAYOUT OF BUTTONSFunction button 1Use this button to exit the submenus or to save the set values.Function button 2Use this button to enter a submenu or change the top section of the display – ZOOMMinus function buttonScroll backwards in a menu level……or decrease/change the value displayedPlus function button Scroll forwards in a menu level……or increase/change the value displayed.Logbook function buttonEnter logbook. Use this button to open the logbook menu and to set the route points.RECThe display on the SIGMA ROX 9.0 is divided into 3 main areas:3.4 DISPLAY LAYOUT – FUNCTIONALITY

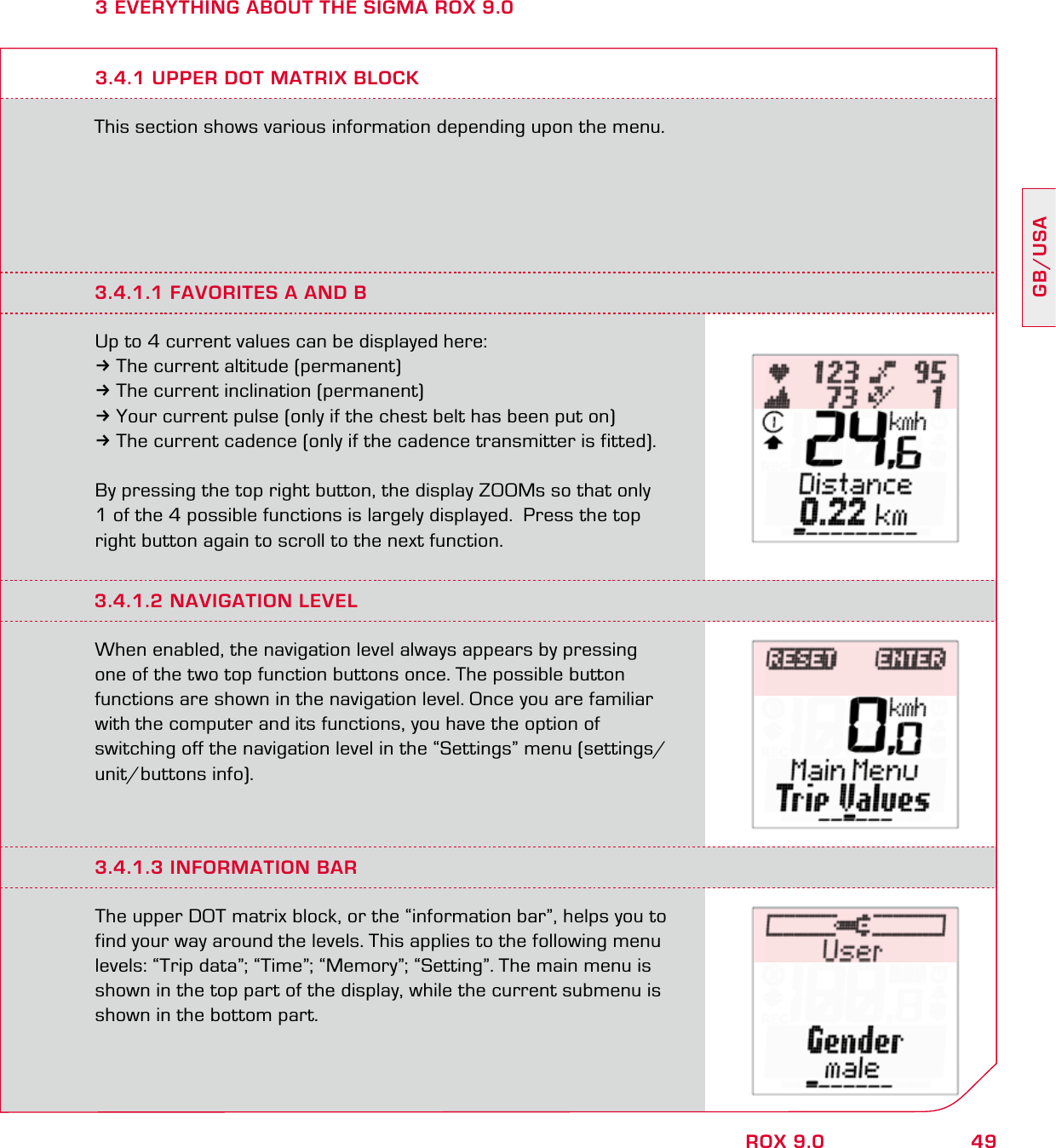

49GB/USAROX 9.03 EVERYTHING ABOUT THE SIGMA ROX 9.0This section shows various information depending upon the menu.3.4.1 UPPER DOT MATRIX BLOCK3.4.1.1 FAVORITES A AND BUp to 4 current values can be displayed here:3The current altitude (permanent)3The current inclination (permanent)3Your current pulse (only if the chest belt has been put on)3The current cadence (only if the cadence transmitter is fitted).By pressing the top right button, the display ZOOMs so that only 1 of the 4 possible functions is largely displayed. Press the top right button again to scroll to the next function.3.4.1.2 NAVIGATION LEVELWhen enabled, the navigation level always appears by pressing one of the two top function buttons once. The possible button functions are shown in the navigation level. Once you are familiar with the computer and its functions, you have the option of switching off the navigation level in the “Settings” menu (settings/unit/buttons info).3.4.1.3 INFORMATION BARThe upper DOT matrix block, or the “information bar”, helps you to find your way around the levels. This applies to the following menu levels: “Trip data”; “Time”; “Memory”; “Setting”. The main menu is shown in the top part of the display, while the current submenu is shown in the bottom part.

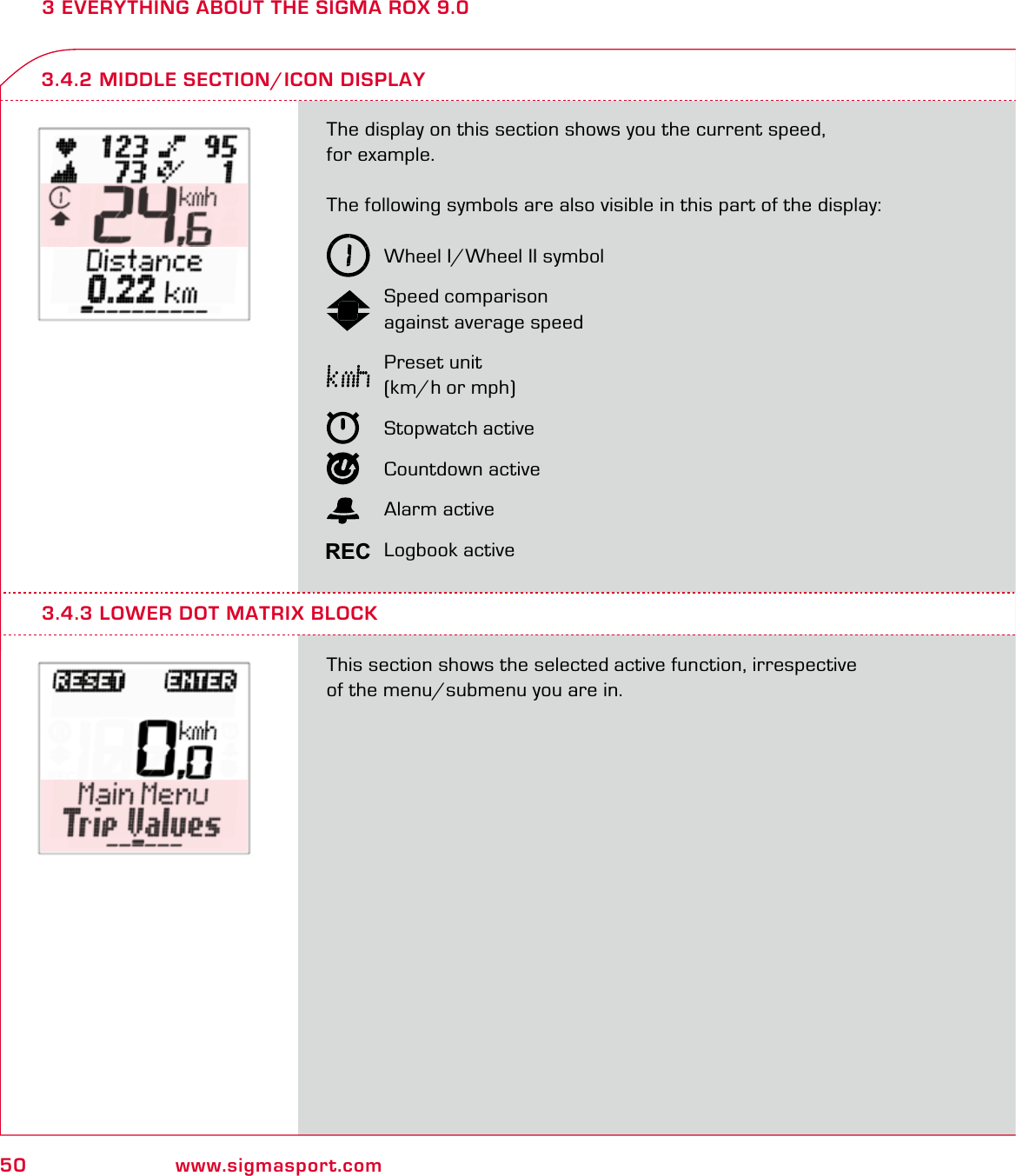

50 www.sigmasport.com3 EVERYTHING ABOUT THE SIGMA ROX 9.0The display on this section shows you the current speed, for example. The following symbols are also visible in this part of the display: Wheel I/Wheel II symbol Speed comparison against average speed Preset unit (km/h or mph) Stopwatch active Countdown active Alarm active Logbook activeThis section shows the selected active function, irrespective of the menu/submenu you are in.3.4.2 MIDDLE SECTION/ICON DISPLAY3.4.3 LOWER DOT MATRIX BLOCKREC

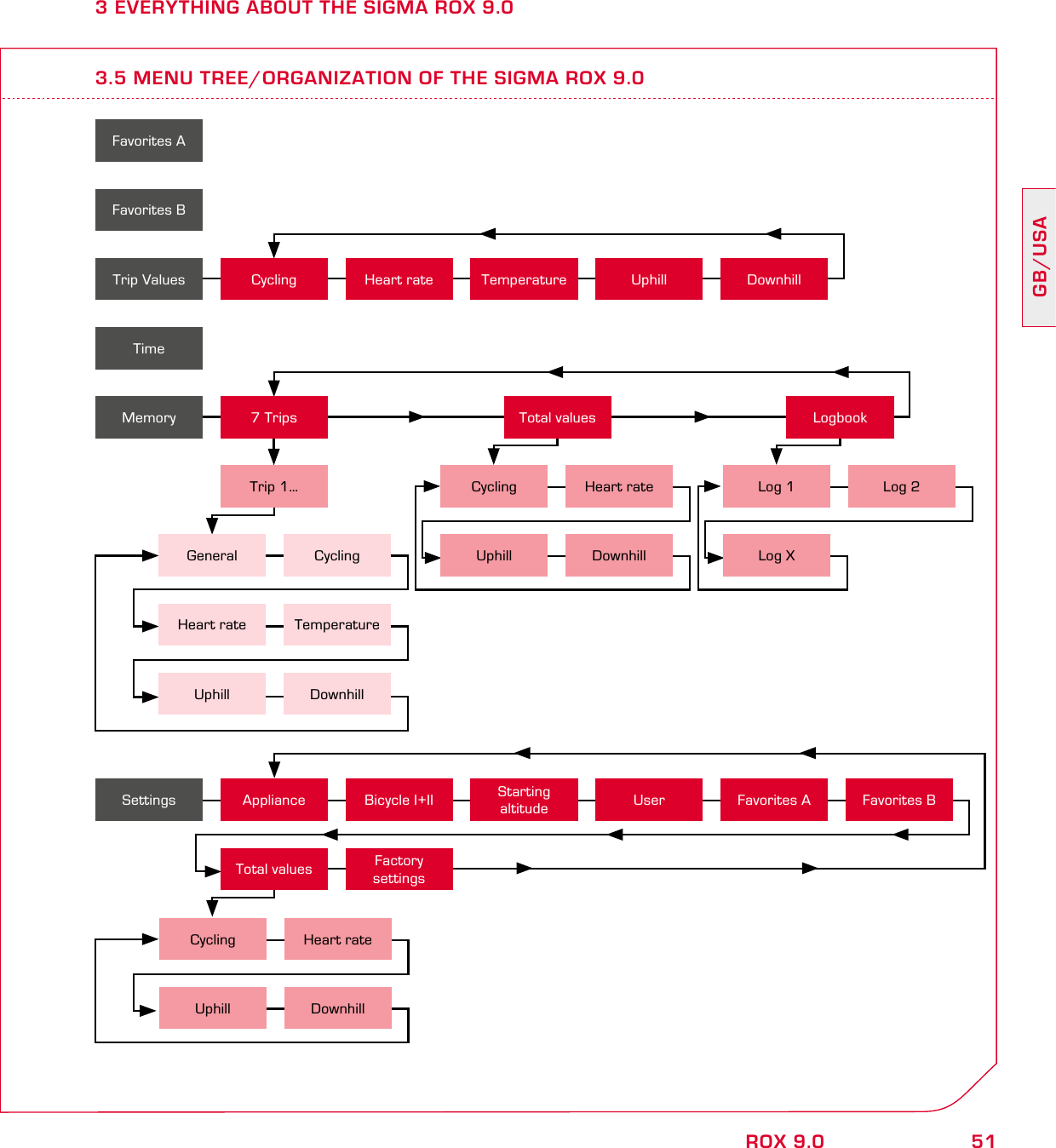

51GB/USAROX 9.03 EVERYTHING ABOUT THE SIGMA ROX 9.03.5 MENU TREE/ORGANIZATION OF THE SIGMA ROX 9.0Favorites AFavorites BTimeTrip Values Cycling Heart rate Temperature Uphill DownhillMemory 7 TripsTrip 1…Total values LogbookGeneral CyclingHeart rate TemperatureUphill DownhillCycling Heart rateUphill DownhillLog 1 Log 2Log XFactory settings Settings Appliance Bicycle I+II Starting altitude User Favorites A Favorites BTotal valuesCycling Heart rateUphill Downhill

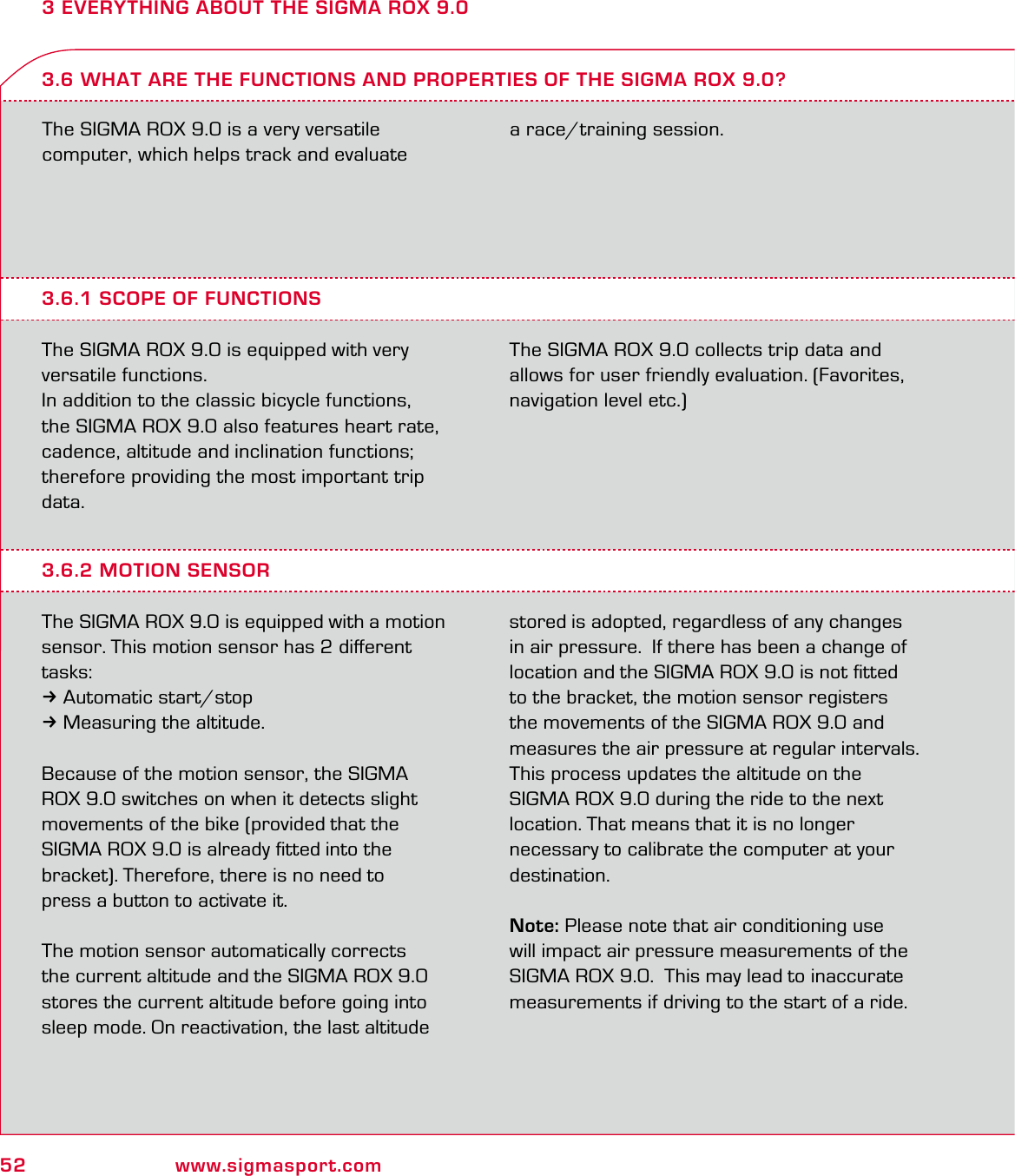

52 www.sigmasport.com3 EVERYTHING ABOUT THE SIGMA ROX 9.0The SIGMA ROX 9.0 is a very versatile computer, which helps track and evaluate a race/training session.3.6.1 SCOPE OF FUNCTIONSThe SIGMA ROX 9.0 is equipped with very versatile functions.In addition to the classic bicycle functions, the SIGMA ROX 9.0 also features heart rate, cadence, altitude and inclination functions; therefore providing the most important trip data.The SIGMA ROX 9.0 collects trip data and allows for user friendly evaluation. (Favorites, navigation level etc.)3.6 WHAT ARE THE FUNCTIONS AND PROPERTIES OF THE SIGMA ROX 9.0?3.6.2 MOTION SENSORThe SIGMA ROX 9.0 is equipped with a motion sensor. This motion sensor has 2 different tasks:3Automatic start/stop3Measuring the altitude.Because of the motion sensor, the SIGMA ROX 9.0 switches on when it detects slight movements of the bike (provided that the SIGMA ROX 9.0 is already fitted into the bracket). Therefore, there is no need to press a button to activate it.The motion sensor automatically corrects the current altitude and the SIGMA ROX 9.0 stores the current altitude before going into sleep mode. On reactivation, the last altitude stored is adopted, regardless of any changes in air pressure. If there has been a change of location and the SIGMA ROX 9.0 is not fitted to the bracket, the motion sensor registers the movements of the SIGMA ROX 9.0 and measures the air pressure at regular intervals. This process updates the altitude on the SIGMA ROX 9.0 during the ride to the next location. That means that it is no longer necessary to calibrate the computer at your destination.Note: Please note that air conditioning use will impact air pressure measurements of the SIGMA ROX 9.0. This may lead to inaccurate measurements if driving to the start of a ride.

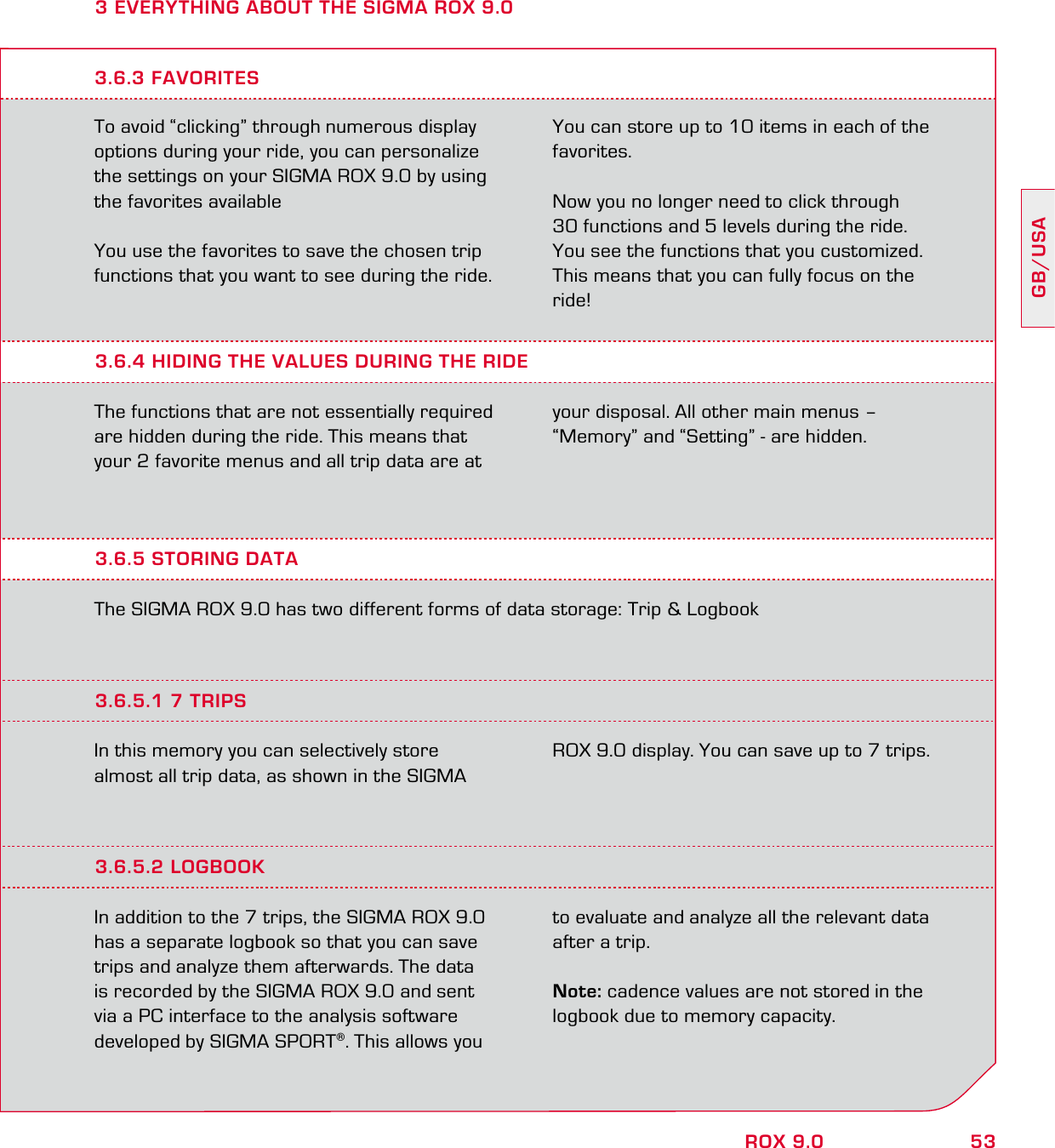

53GB/USAROX 9.03 EVERYTHING ABOUT THE SIGMA ROX 9.0To avoid “clicking” through numerous display options during your ride, you can personalize the settings on your SIGMA ROX 9.0 by using the favorites availableYou use the favorites to save the chosen trip functions that you want to see during the ride. You can store up to 10 items in each of the favorites.Now you no longer need to click through 30 functions and 5 levels during the ride. You see the functions that you customized. This means that you can fully focus on the ride!3.6.4 HIDING THE VALUES DURING THE RIDEThe functions that are not essentially required are hidden during the ride. This means that your 2 favorite menus and all trip data are at your disposal. All other main menus – “Memory” and “Setting” - are hidden.3.6.3 FAVORITES3.6.5 STORING DATAThe SIGMA ROX 9.0 has two different forms of data storage: Trip & Logbook3.6.5.1 7 TRIPSIn this memory you can selectively store almost all trip data, as shown in the SIGMA ROX 9.0 display. You can save up to 7 trips.3.6.5.2 LOGBOOKIn addition to the 7 trips, the SIGMA ROX 9.0 has a separate logbook so that you can save trips and analyze them afterwards. The data is recorded by the SIGMA ROX 9.0 and sent via a PC interface to the analysis software developed by SIGMA SPORT®. This allows you to evaluate and analyze all the relevant data after a trip.Note: cadence values are not stored in the logbook due to memory capacity.

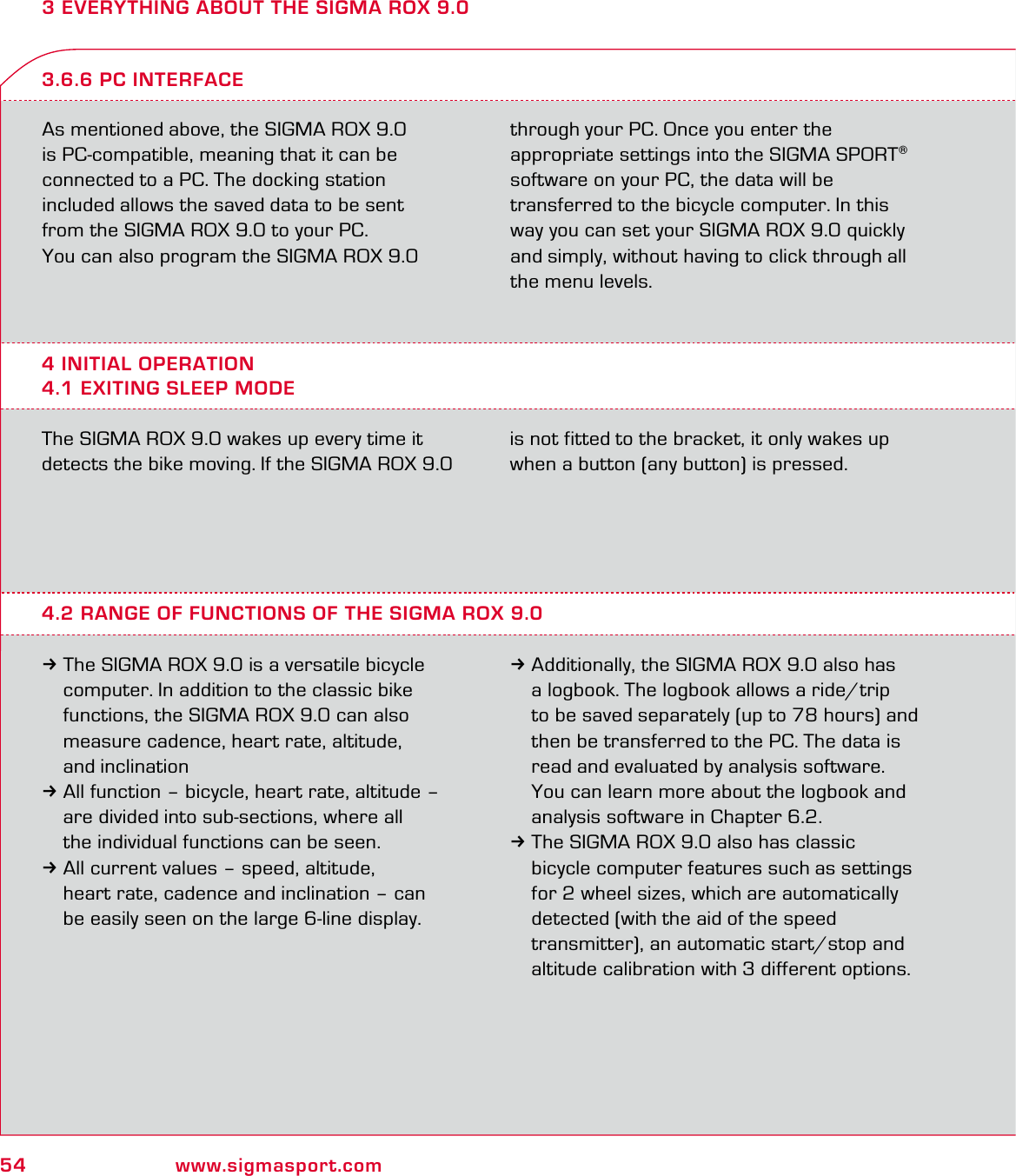

54 www.sigmasport.com3 EVERYTHING ABOUT THE SIGMA ROX 9.0As mentioned above, the SIGMA ROX 9.0 is PC-compatible, meaning that it can be connected to a PC. The docking station included allows the saved data to be sent from the SIGMA ROX 9.0 to your PC.You can also program the SIGMA ROX 9.0 through your PC. Once you enter the appropriate settings into the SIGMA SPORT® software on your PC, the data will be transferred to the bicycle computer. In this way you can set your SIGMA ROX 9.0 quickly and simply, without having to click through all the menu levels.4 INITIAL OPERATION4.1 EXITING SLEEP MODE3.6.6 PC INTERFACEThe SIGMA ROX 9.0 wakes up every time it detects the bike moving. If the SIGMA ROX 9.0 is not fitted to the bracket, it only wakes up when a button (any button) is pressed.4.2 RANGE OF FUNCTIONS OF THE SIGMA ROX 9.03The SIGMA ROX 9.0 is a versatile bicycle computer. In addition to the classic bike functions, the SIGMA ROX 9.0 can also measure cadence, heart rate, altitude, and inclination3All function – bicycle, heart rate, altitude – are divided into sub-sections, where all the individual functions can be seen. 3All current values – speed, altitude, heart rate, cadence and inclination – can be easily seen on the large 6-line display.3Additionally, the SIGMA ROX 9.0 also has a logbook. The logbook allows a ride/trip to be saved separately (up to 78 hours) and then be transferred to the PC. The data is read and evaluated by analysis software. You can learn more about the logbook and analysis software in Chapter 6.2.3The SIGMA ROX 9.0 also has classic bicycle computer features such as settings for 2 wheel sizes, which are automatically detected (with the aid of the speed transmitter), an automatic start/stop and altitude calibration with 3 different options.

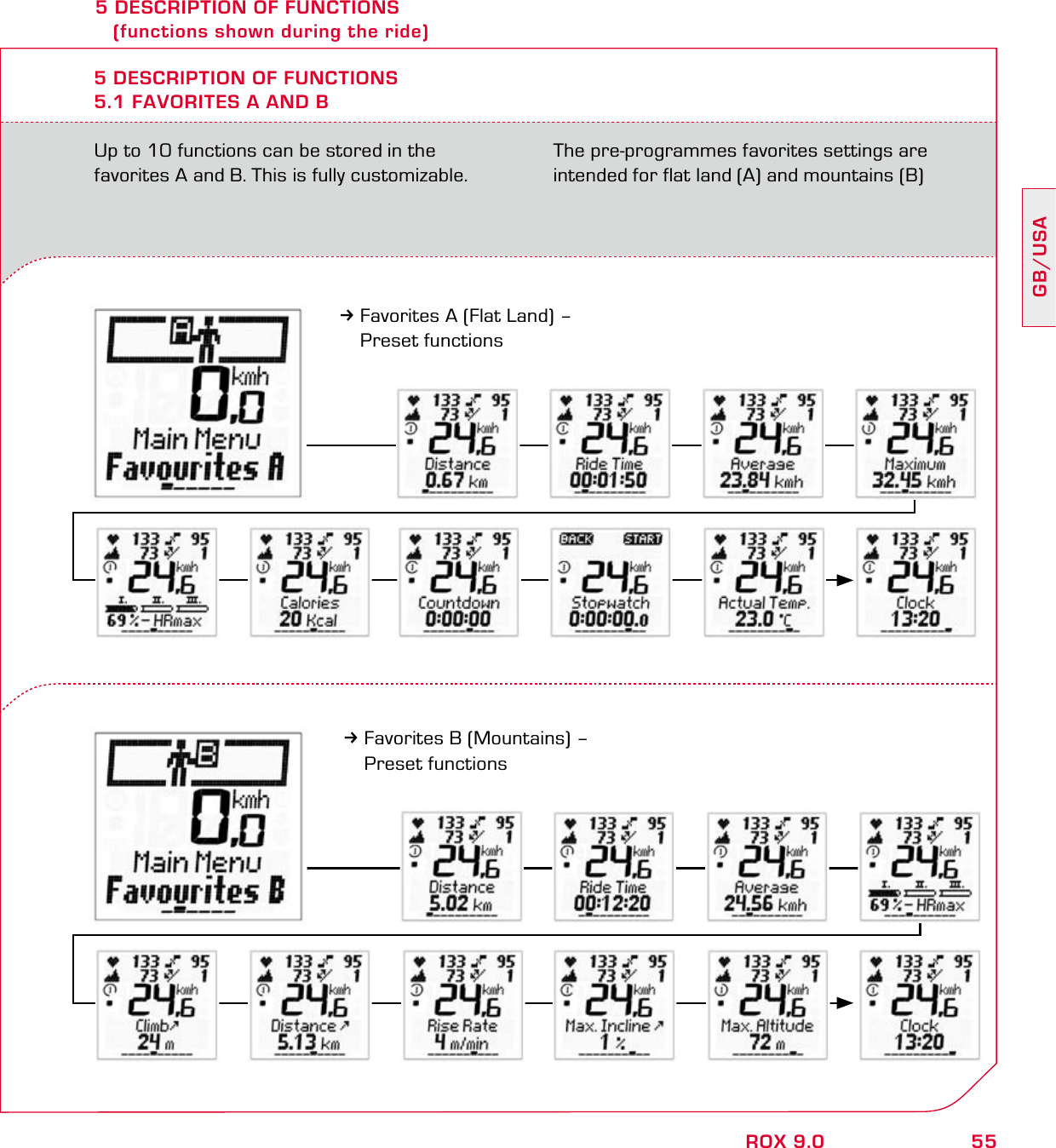

55GB/USAROX 9.05 DESCRIPTION OF FUNCTIONS (functions shown during the ride)Up to 10 functions can be stored in the favorites A and B. This is fully customizable. The pre-programmes favorites settings are intended for flat land (A) and mountains (B)5 DESCRIPTION OF FUNCTIONS5.1 FAVORITES A AND B3Favorites A (Flat Land) – Preset functions3Favorites B (Mountains) – Preset functions

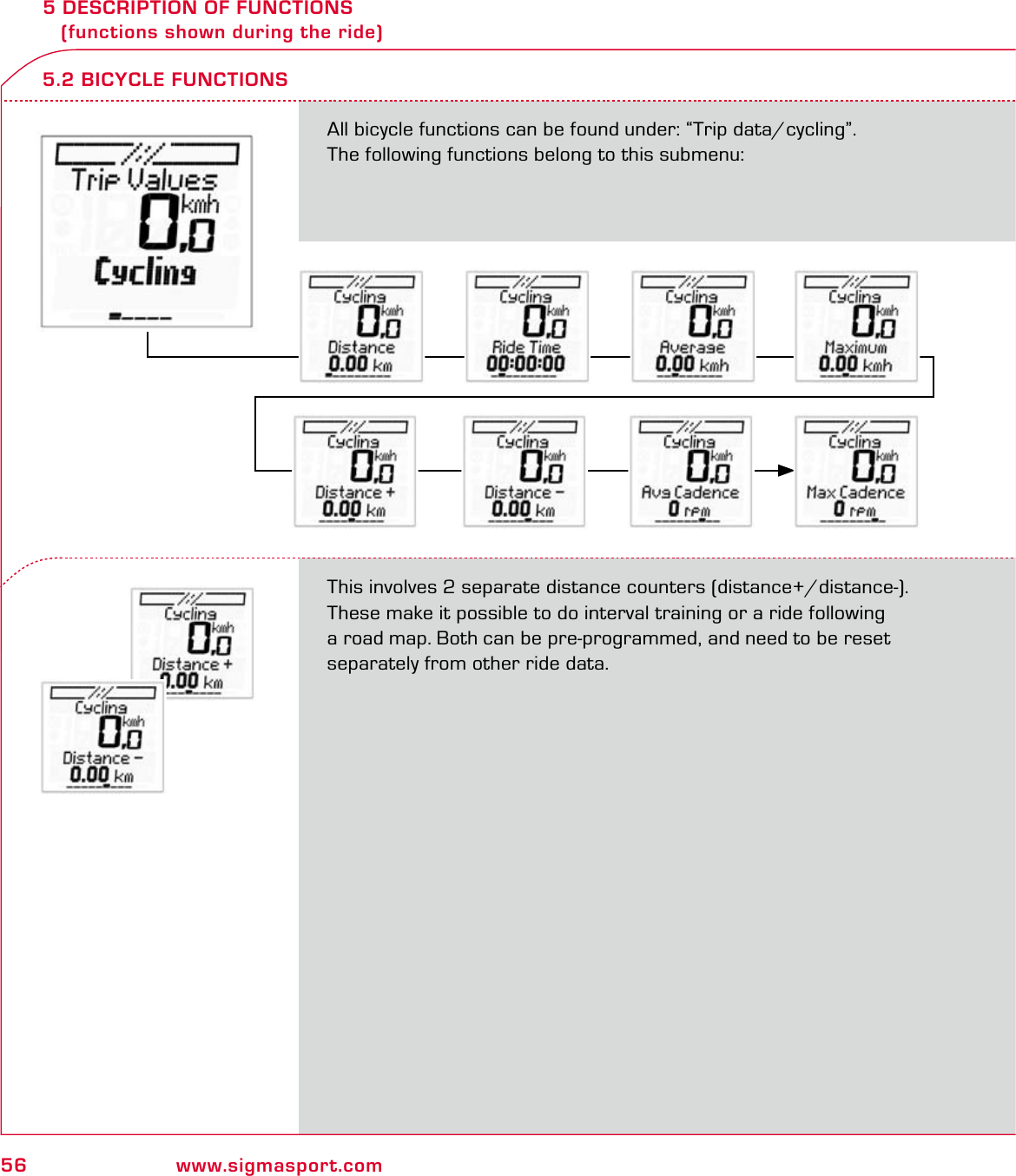

56 www.sigmasport.com5 DESCRIPTION OF FUNCTIONS (functions shown during the ride)All bicycle functions can be found under: “Trip data/cycling”. The following functions belong to this submenu:This involves 2 separate distance counters (distance+/distance-). These make it possible to do interval training or a ride following a road map. Both can be pre-programmed, and need to be reset separately from other ride data.5.2 BICYCLE FUNCTIONS

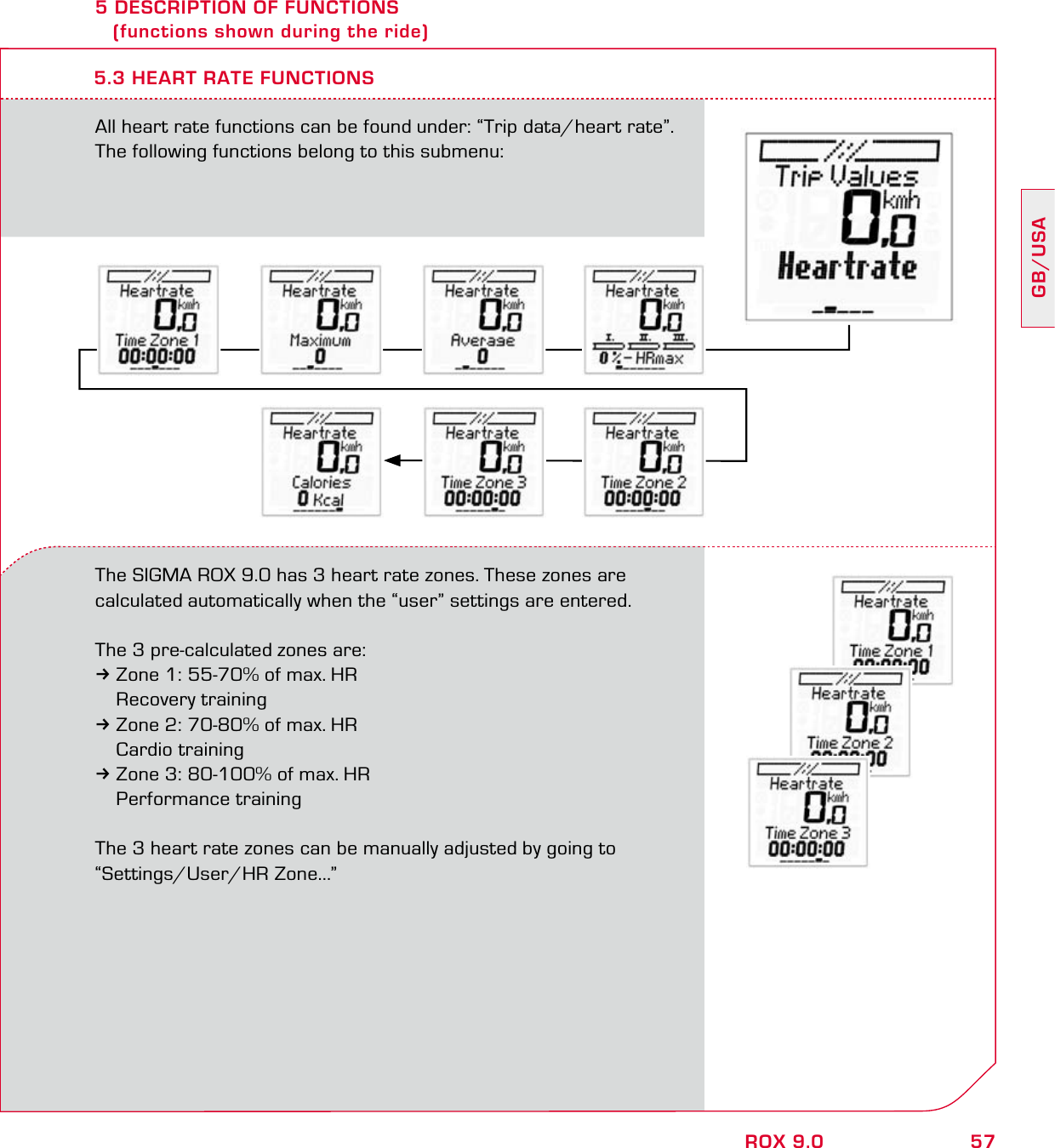

57GB/USAROX 9.05 DESCRIPTION OF FUNCTIONS (functions shown during the ride)All heart rate functions can be found under: “Trip data/heart rate”. The following functions belong to this submenu:5.3 HEART RATE FUNCTIONSThe SIGMA ROX 9.0 has 3 heart rate zones. These zones are calculated automatically when the “user” settings are entered.The 3 pre-calculated zones are:3Zone 1: 55-70% of max. HR Recovery training3Zone 2: 70-80% of max. HR Cardio training3Zone 3: 80-100% of max. HR Performance trainingThe 3 heart rate zones can be manually adjusted by going to “Settings/User/HR Zone...”

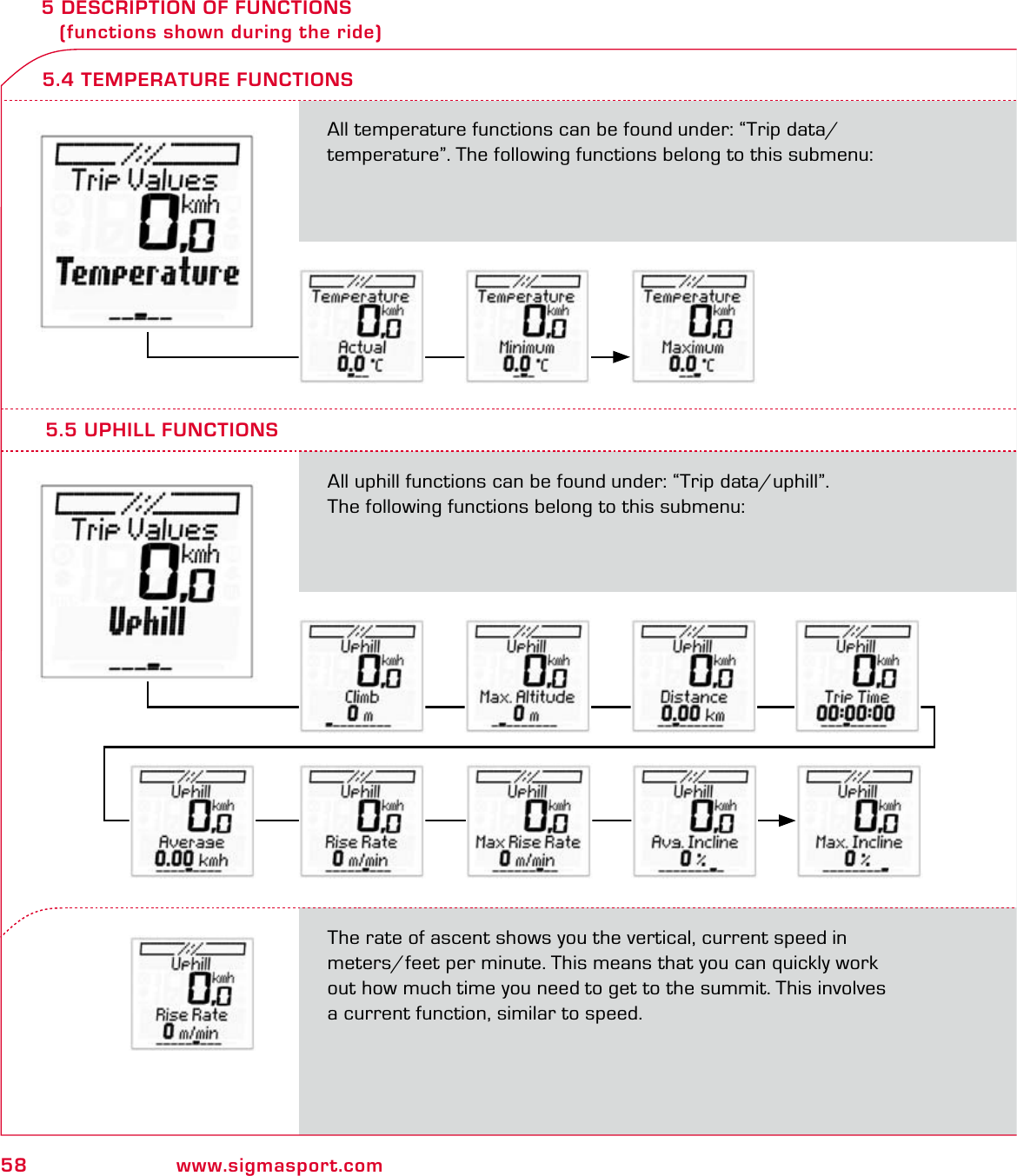

58 www.sigmasport.com5 DESCRIPTION OF FUNCTIONS (functions shown during the ride)All temperature functions can be found under: “Trip data/ temperature”. The following functions belong to this submenu:5.4 TEMPERATURE FUNCTIONS5.5 UPHILL FUNCTIONSAll uphill functions can be found under: “Trip data/uphill”. The following functions belong to this submenu:The rate of ascent shows you the vertical, current speed in meters/feet per minute. This means that you can quickly work out how much time you need to get to the summit. This involves a current function, similar to speed.

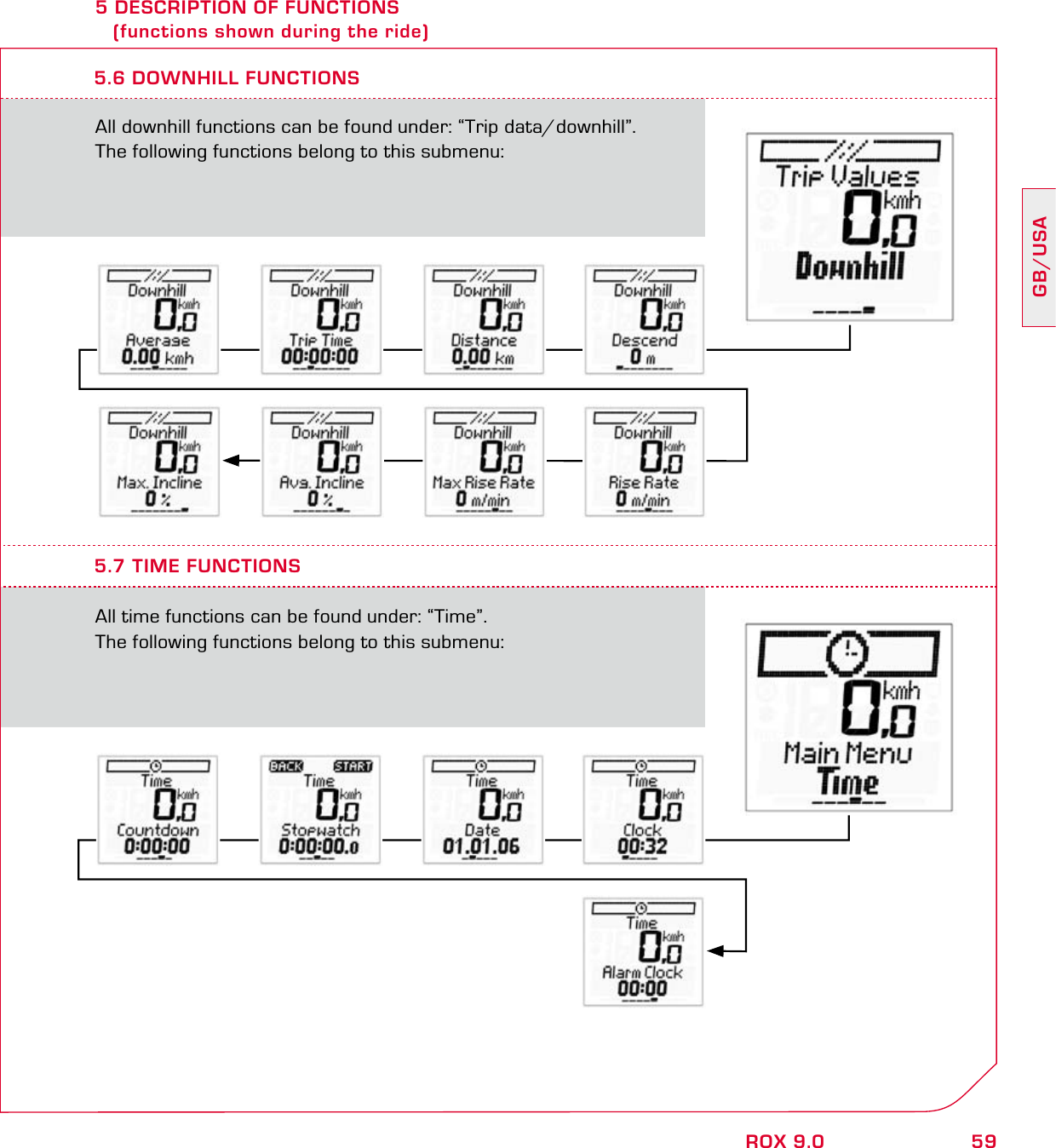

59GB/USAROX 9.05 DESCRIPTION OF FUNCTIONS (functions shown during the ride)All downhill functions can be found under: “Trip data/downhill”.The following functions belong to this submenu:5.6 DOWNHILL FUNCTIONS5.7 TIME FUNCTIONSAll time functions can be found under: “Time”.The following functions belong to this submenu:

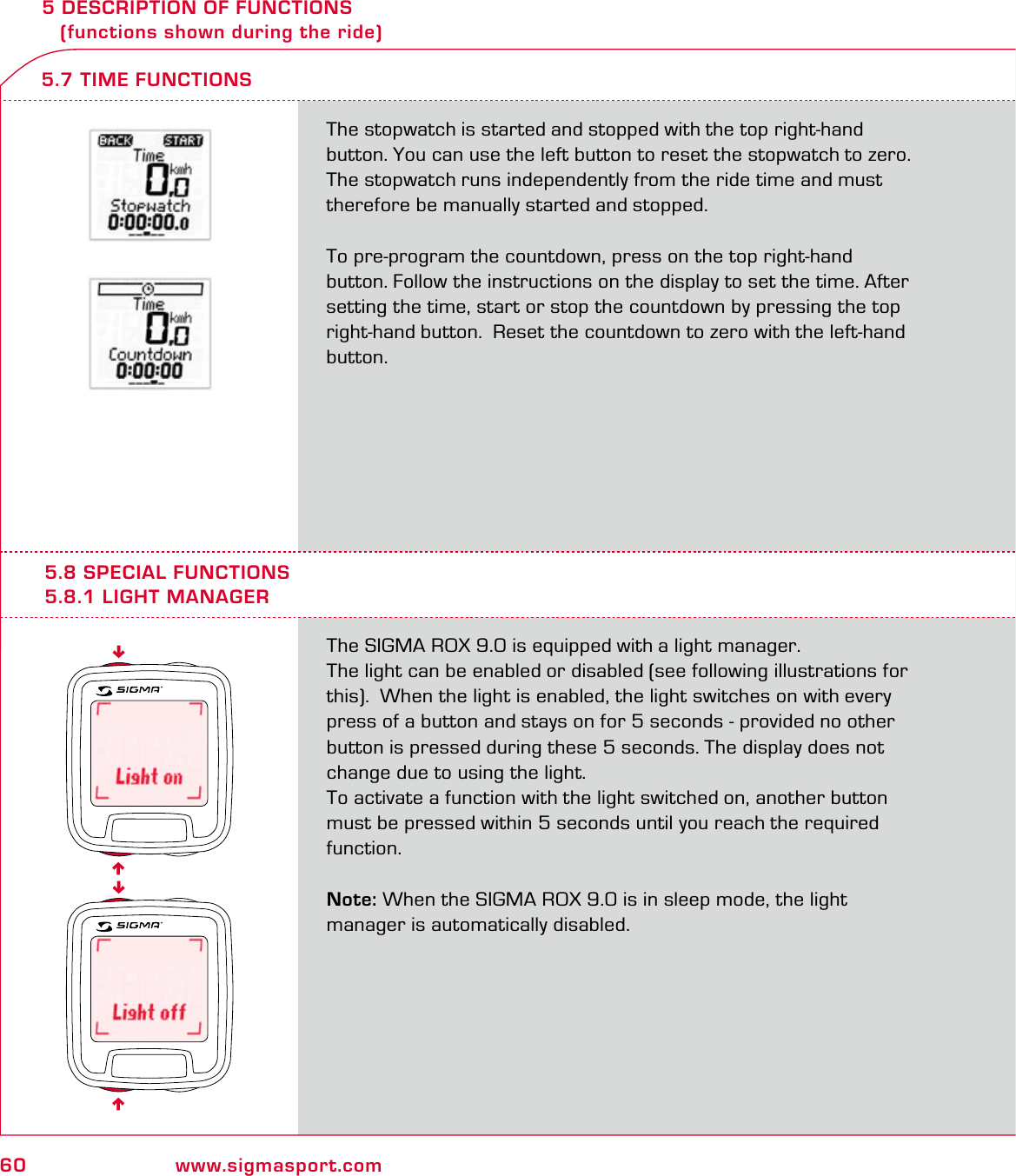

60 www.sigmasport.com5 DESCRIPTION OF FUNCTIONS (functions shown during the ride)The stopwatch is started and stopped with the top right-hand button. You can use the left button to reset the stopwatch to zero. The stopwatch runs independently from the ride time and must therefore be manually started and stopped.To pre-program the countdown, press on the top right-hand button. Follow the instructions on the display to set the time. After setting the time, start or stop the countdown by pressing the top right-hand button. Reset the countdown to zero with the left-hand button.5.7 TIME FUNCTIONS5.8 SPECIAL FUNCTIONS5.8.1 LIGHT MANAGERThe SIGMA ROX 9.0 is equipped with a light manager.The light can be enabled or disabled (see following illustrations for this). When the light is enabled, the light switches on with every press of a button and stays on for 5 seconds - provided no other button is pressed during these 5 seconds. The display does not change due to using the light.To activate a function with the light switched on, another button must be pressed within 5 seconds until you reach the required function.Note: When the SIGMA ROX 9.0 is in sleep mode, the light manager is automatically disabled.6666

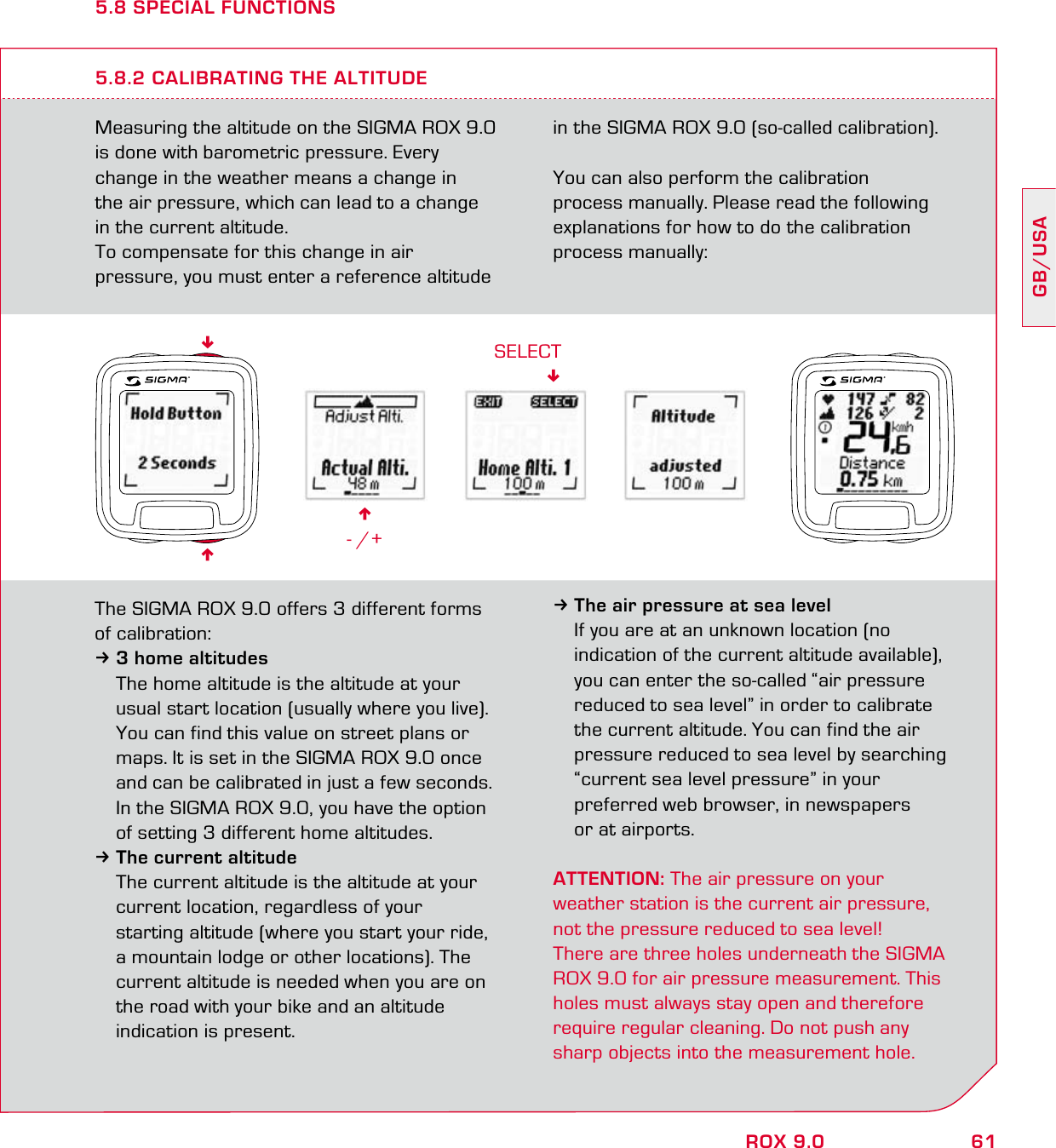

61GB/USAROX 9.05.8 SPECIAL FUNCTIONSMeasuring the altitude on the SIGMA ROX 9.0 is done with barometric pressure. Every change in the weather means a change in the air pressure, which can lead to a change in the current altitude.To compensate for this change in air pressure, you must enter a reference altitude in the SIGMA ROX 9.0 (so-called calibration).You can also perform the calibration process manually. Please read the following explanations for how to do the calibration process manually:5.8.2 CALIBRATING THE ALTITUDE6- /+SELECTThe SIGMA ROX 9.0 offers 3 different forms of calibration:33 home altitudes The home altitude is the altitude at your usual start location (usually where you live). You can find this value on street plans or maps. It is set in the SIGMA ROX 9.0 once and can be calibrated in just a few seconds. In the SIGMA ROX 9.0, you have the option of setting 3 different home altitudes.3The current altitude The current altitude is the altitude at your current location, regardless of your starting altitude (where you start your ride, a mountain lodge or other locations). The current altitude is needed when you are on the road with your bike and an altitude indication is present.3The air pressure at sea level If you are at an unknown location (no indication of the current altitude available), you can enter the so-called “air pressure reduced to sea level” in order to calibrate the current altitude. You can find the air pressure reduced to sea level by searching “current sea level pressure” in your preferred web browser, in newspapers or at airports.ATTENTION: The air pressure on your weather station is the current air pressure, not the pressure reduced to sea level!There are three holes underneath the SIGMA ROX 9.0 for air pressure measurement. This holes must always stay open and therefore require regular cleaning. Do not push any sharp objects into the measurement hole.66

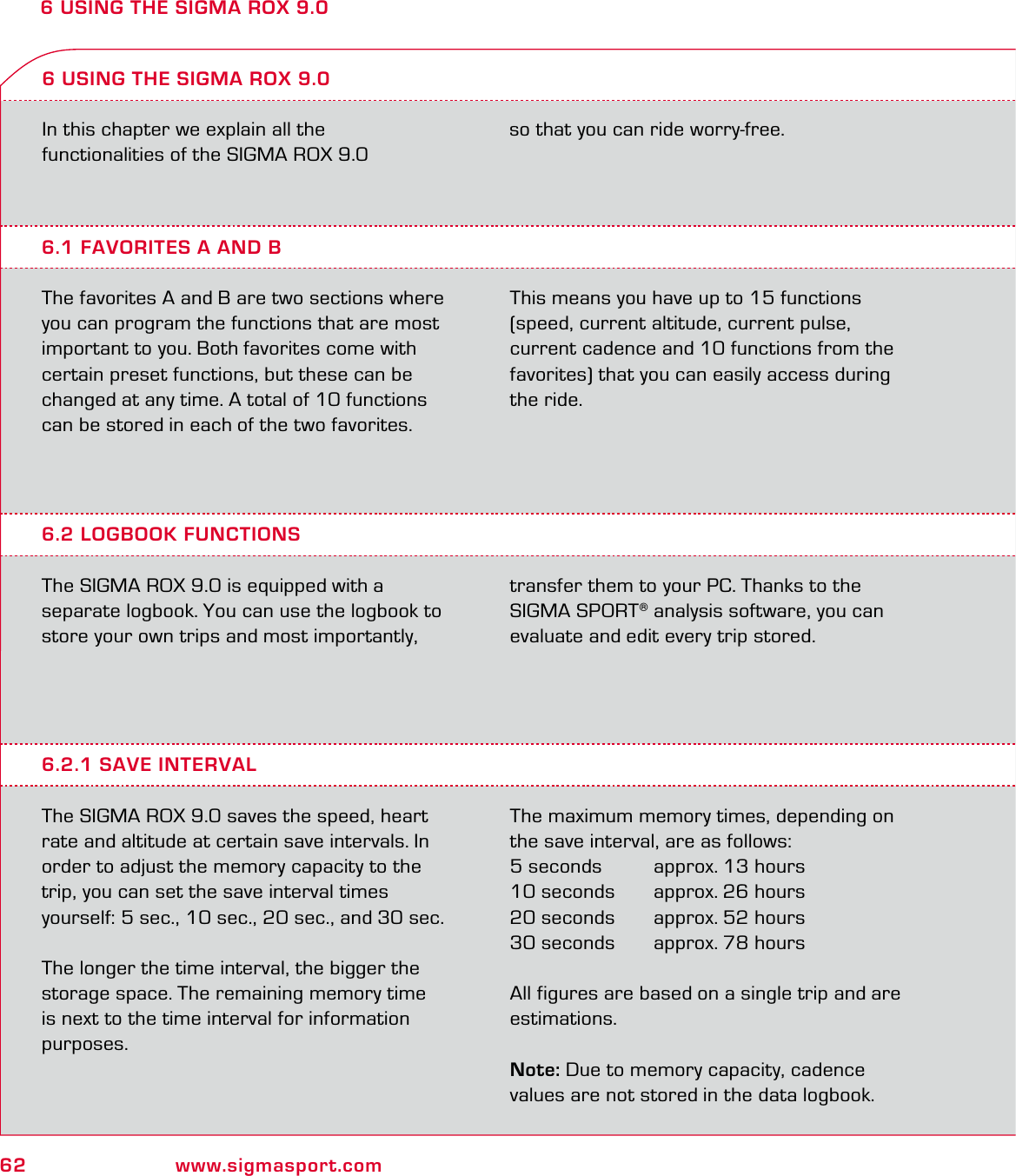

62 www.sigmasport.com6 USING THE SIGMA ROX 9.0In this chapter we explain all the functionalities of the SIGMA ROX 9.0 6.1 FAVORITES A AND BThe favorites A and B are two sections where you can program the functions that are most important to you. Both favorites come with certain preset functions, but these can be changed at any time. A total of 10 functions can be stored in each of the two favorites. This means you have up to 15 functions (speed, current altitude, current pulse, current cadence and 10 functions from the favorites) that you can easily access during the ride.6 USING THE SIGMA ROX 9.06.2 LOGBOOK FUNCTIONSThe SIGMA ROX 9.0 is equipped with a separate logbook. You can use the logbook to store your own trips and most importantly, transfer them to your PC. Thanks to the SIGMA SPORT® analysis software, you can evaluate and edit every trip stored.6.2.1 SAVE INTERVALThe SIGMA ROX 9.0 saves the speed, heart rate and altitude at certain save intervals. In order to adjust the memory capacity to the trip, you can set the save interval times yourself: 5 sec., 10 sec., 20 sec., and 30 sec.The longer the time interval, the bigger the storage space. The remaining memory time is next to the time interval for information purposes.The maximum memory times, depending on the save interval, are as follows:5 seconds approx. 13 hours10 seconds approx. 26 hours20 seconds approx. 52 hours30 seconds approx. 78 hoursAll figures are based on a single trip and are estimations.Note: Due to memory capacity, cadence values are not stored in the data logbook.so that you can ride worry-free.

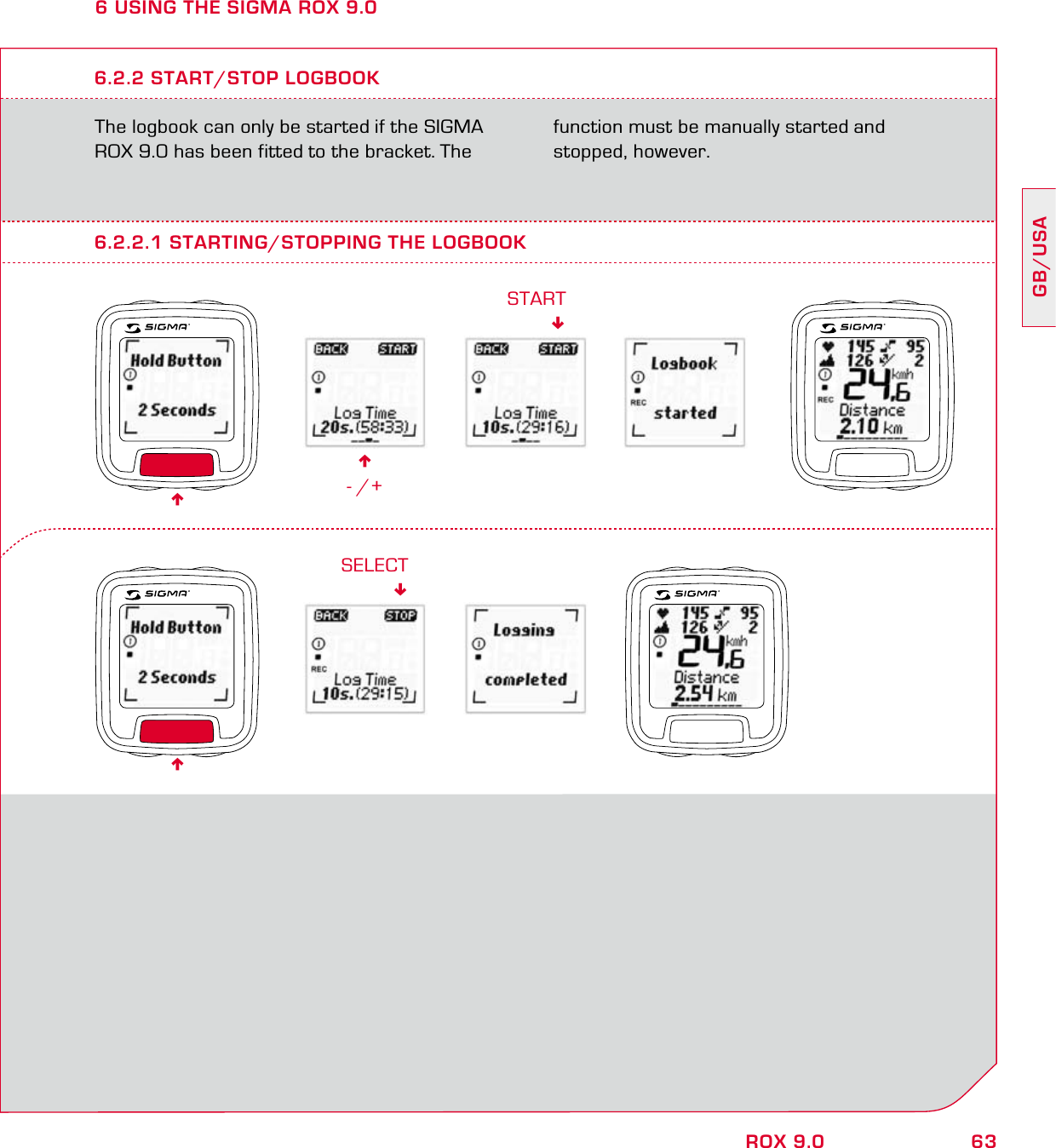

63GB/USAROX 9.06 USING THE SIGMA ROX 9.0The logbook can only be started if the SIGMA ROX 9.0 has been fitted to the bracket. The function must be manually started and stopped, however.6.2.2 START/STOP LOGBOOK6- /+START6.2.2.1 STARTING/STOPPING THE LOGBOOKSELECT66

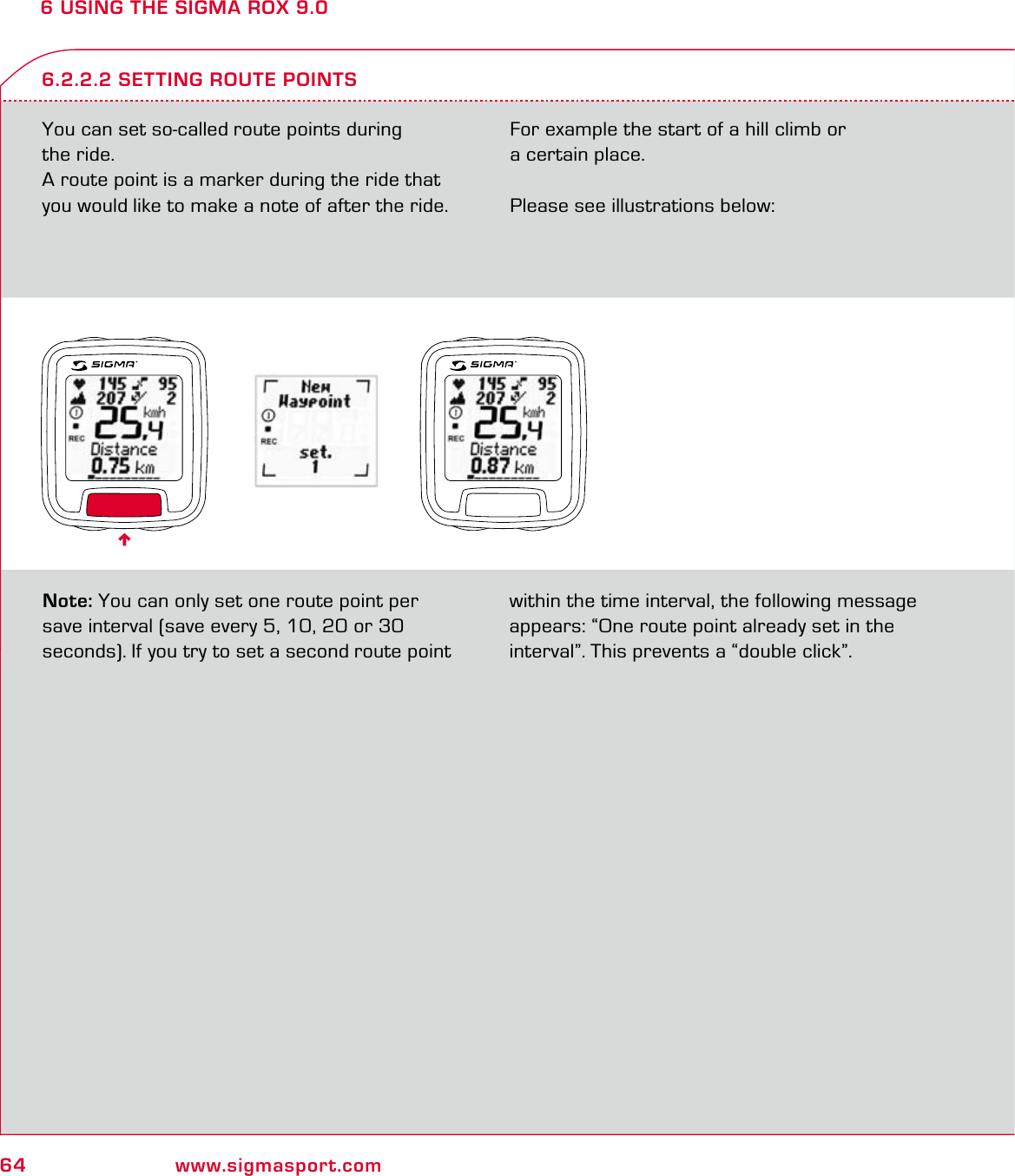

64 www.sigmasport.com6 USING THE SIGMA ROX 9.0You can set so-called route points during the ride.A route point is a marker during the ride that you would like to make a note of after the ride. For example the start of a hill climb or a certain place. Please see illustrations below:6.2.2.2 SETTING ROUTE POINTSNote: You can only set one route point per save interval (save every 5, 10, 20 or 30 seconds). If you try to set a second route point within the time interval, the following message appears: “One route point already set in the interval”. This prevents a “double click”.6

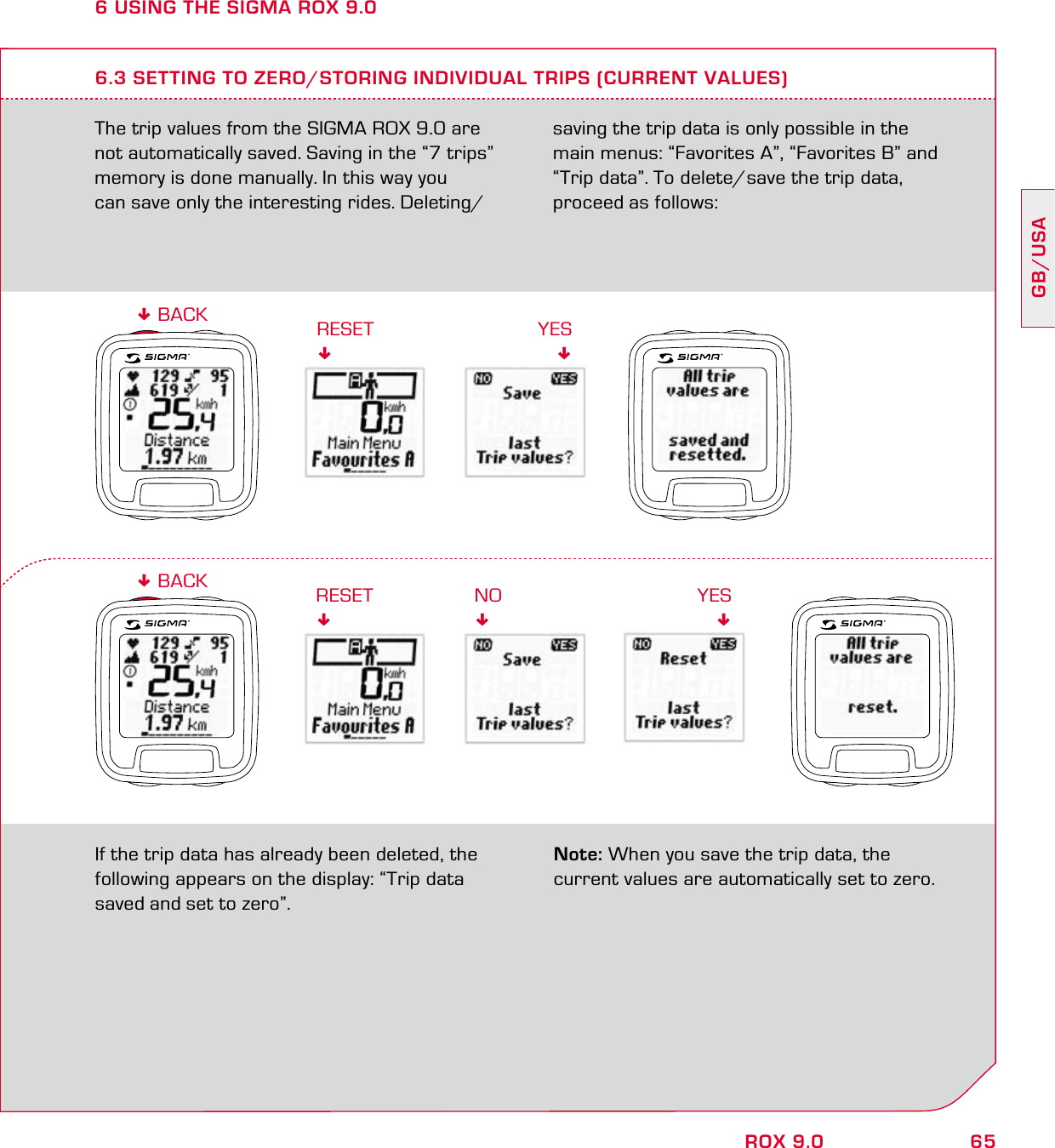

65GB/USAROX 9.06 USING THE SIGMA ROX 9.06.3 SETTING TO ZERO/STORING INDIVIDUAL TRIPS (CURRENT VALUES)YESRESETThe trip values from the SIGMA ROX 9.0 are not automatically saved. Saving in the “7 trips” memory is done manually. In this way you can save only the interesting rides. Deleting/ saving the trip data is only possible in the main menus: “Favorites A”, “Favorites B” and “Trip data”. To delete/save the trip data, proceed as follows:If the trip data has already been deleted, the following appears on the display: “Trip data saved and set to zero”.Note: When you save the trip data, the current values are automatically set to zero.RESET BACKNOYES BACK

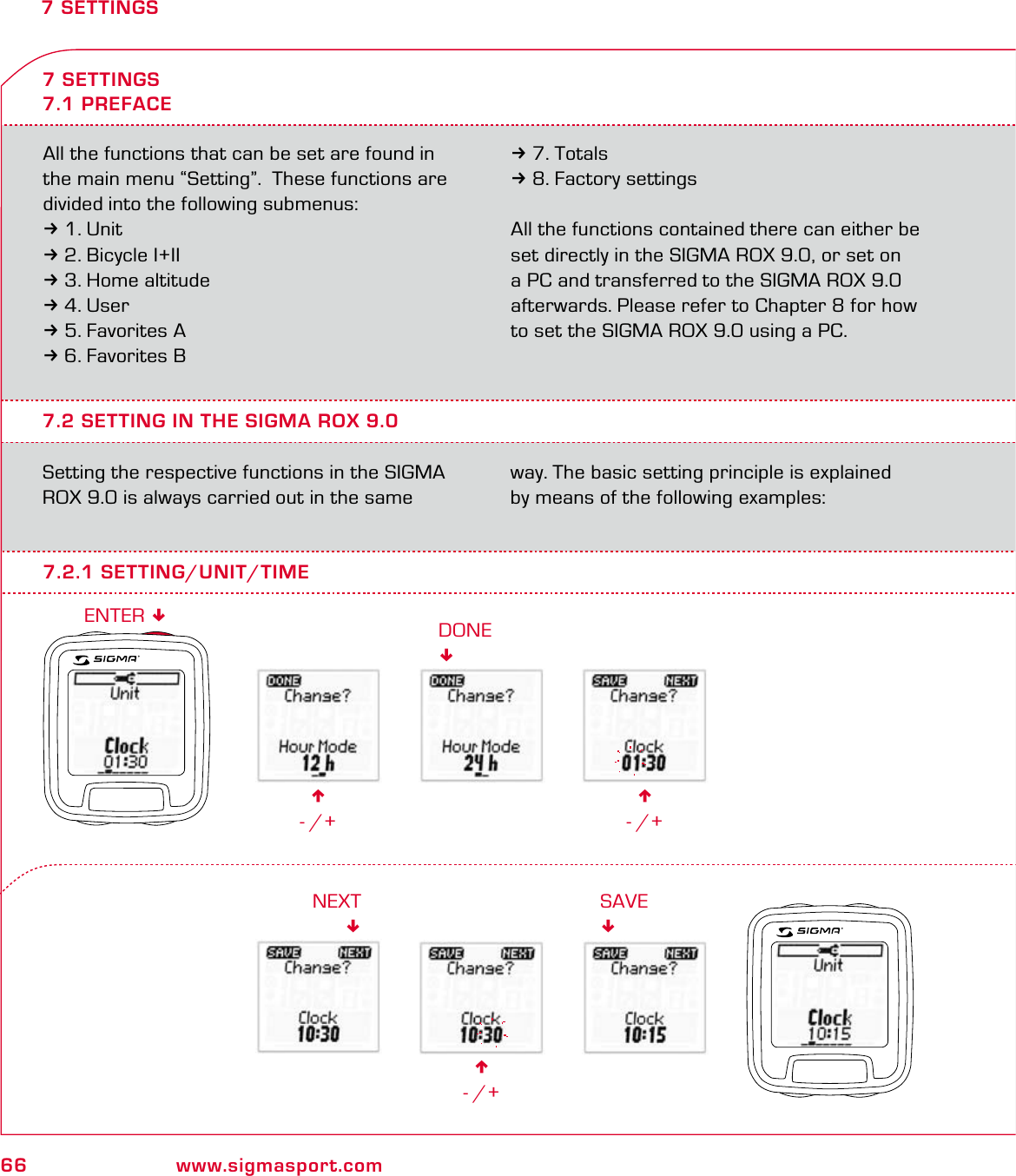

66 www.sigmasport.com7 SETTINGSAll the functions that can be set are found in the main menu “Setting”. These functions are divided into the following submenus:31. Unit32. Bicycle I+II33. Home altitude34. User35. Favorites A36. Favorites B37. Totals38. Factory settingsAll the functions contained there can either be set directly in the SIGMA ROX 9.0, or set on a PC and transferred to the SIGMA ROX 9.0 afterwards. Please refer to Chapter 8 for how to set the SIGMA ROX 9.0 using a PC.7.2 SETTING IN THE SIGMA ROX 9.0Setting the respective functions in the SIGMA ROX 9.0 is always carried out in the same way. The basic setting principle is explained by means of the following examples:7 SETTINGS7.1 PREFACE6- /+7.2.1 SETTING/UNIT/TIMEDONE6- /+6- /+NEXTSAVEENTER 

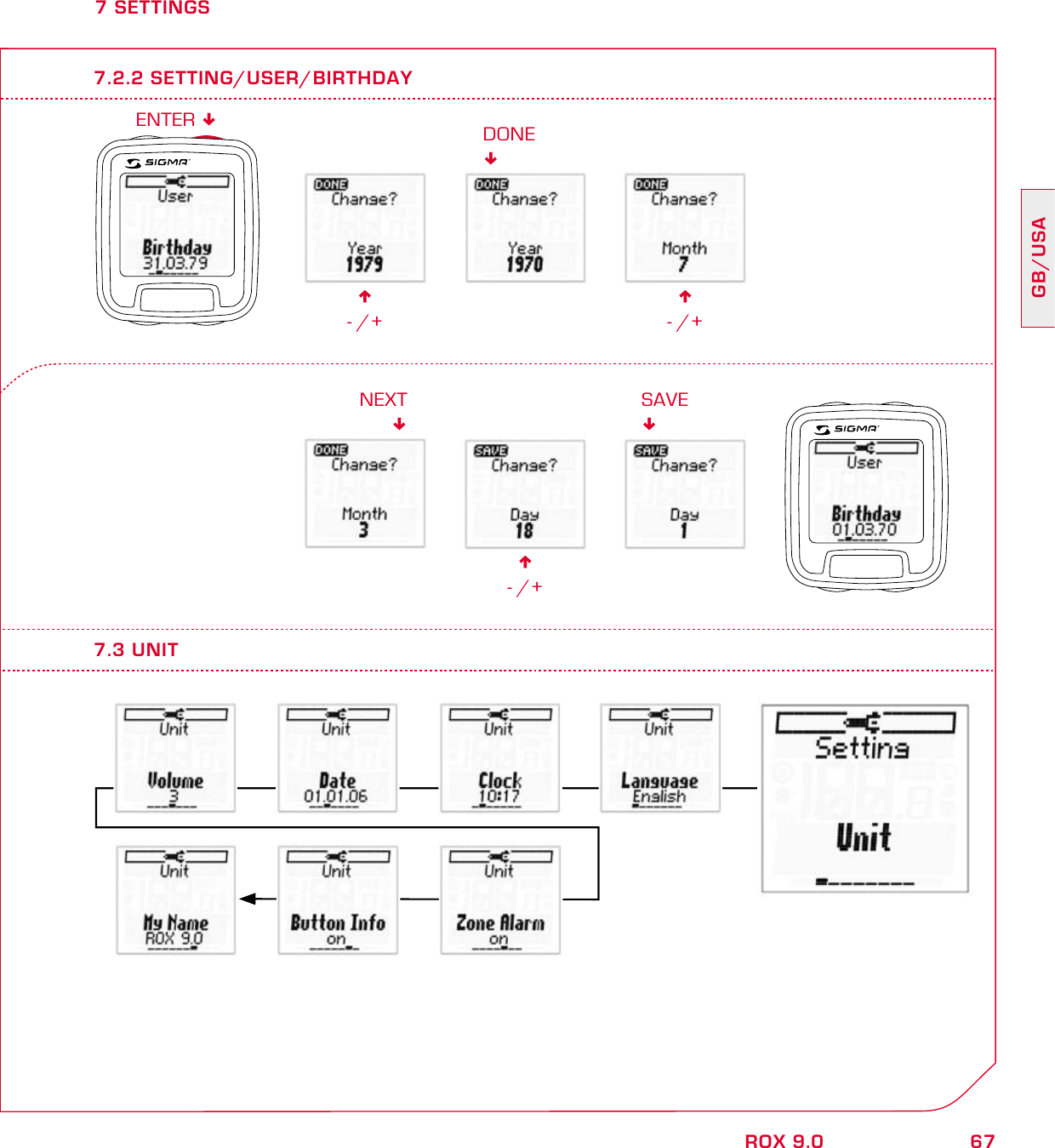

67GB/USAROX 9.07 SETTINGS7.3 UNIT6- /+DONE6- /+6- /+NEXTSAVEENTER 7.2.2 SETTING/USER/BIRTHDAY

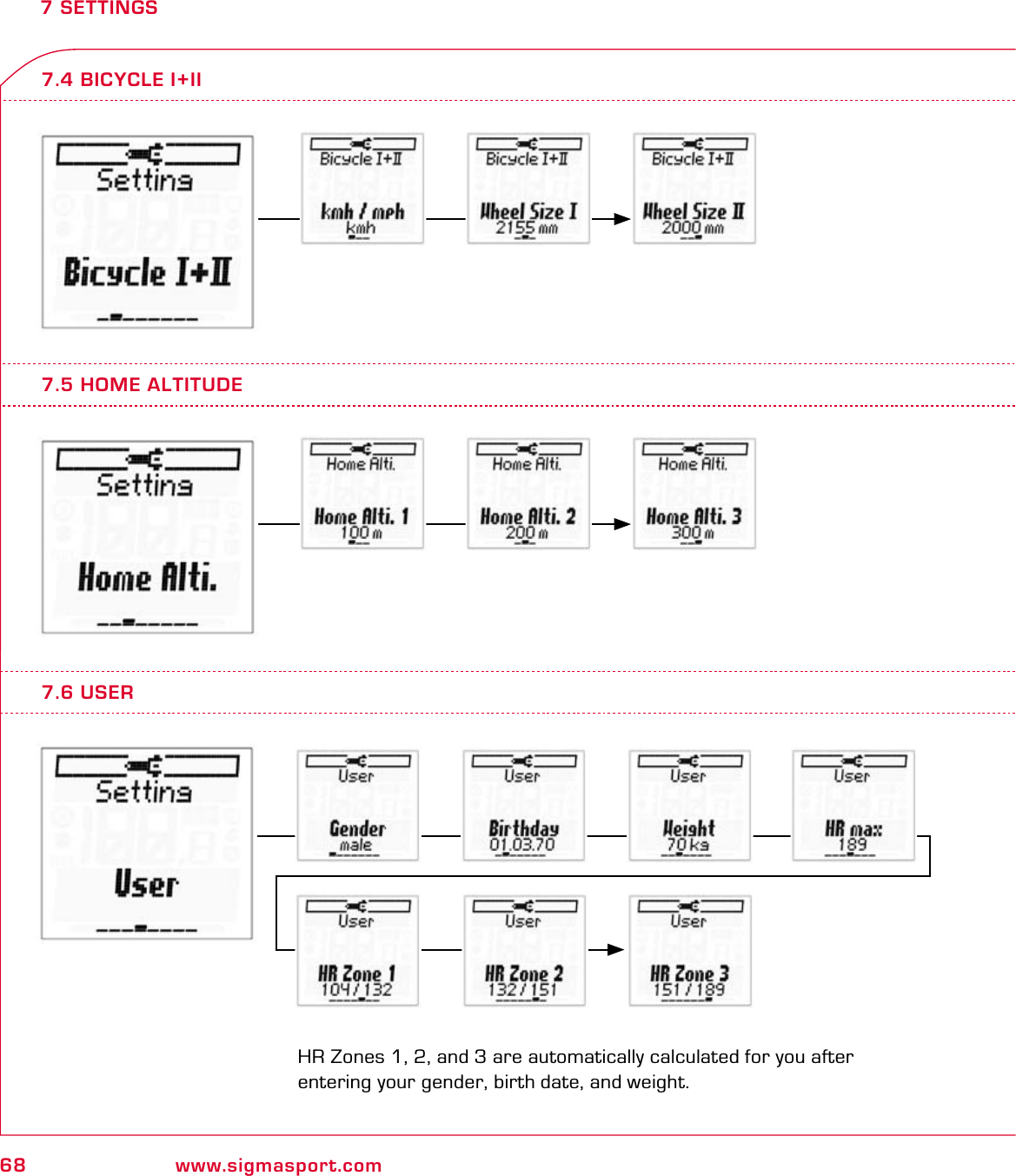

68 www.sigmasport.com7 SETTINGS7.5 HOME ALTITUDE7.4 BICYCLE I+II7.6 USERHR Zones 1, 2, and 3 are automatically calculated for you after entering your gender, birth date, and weight.

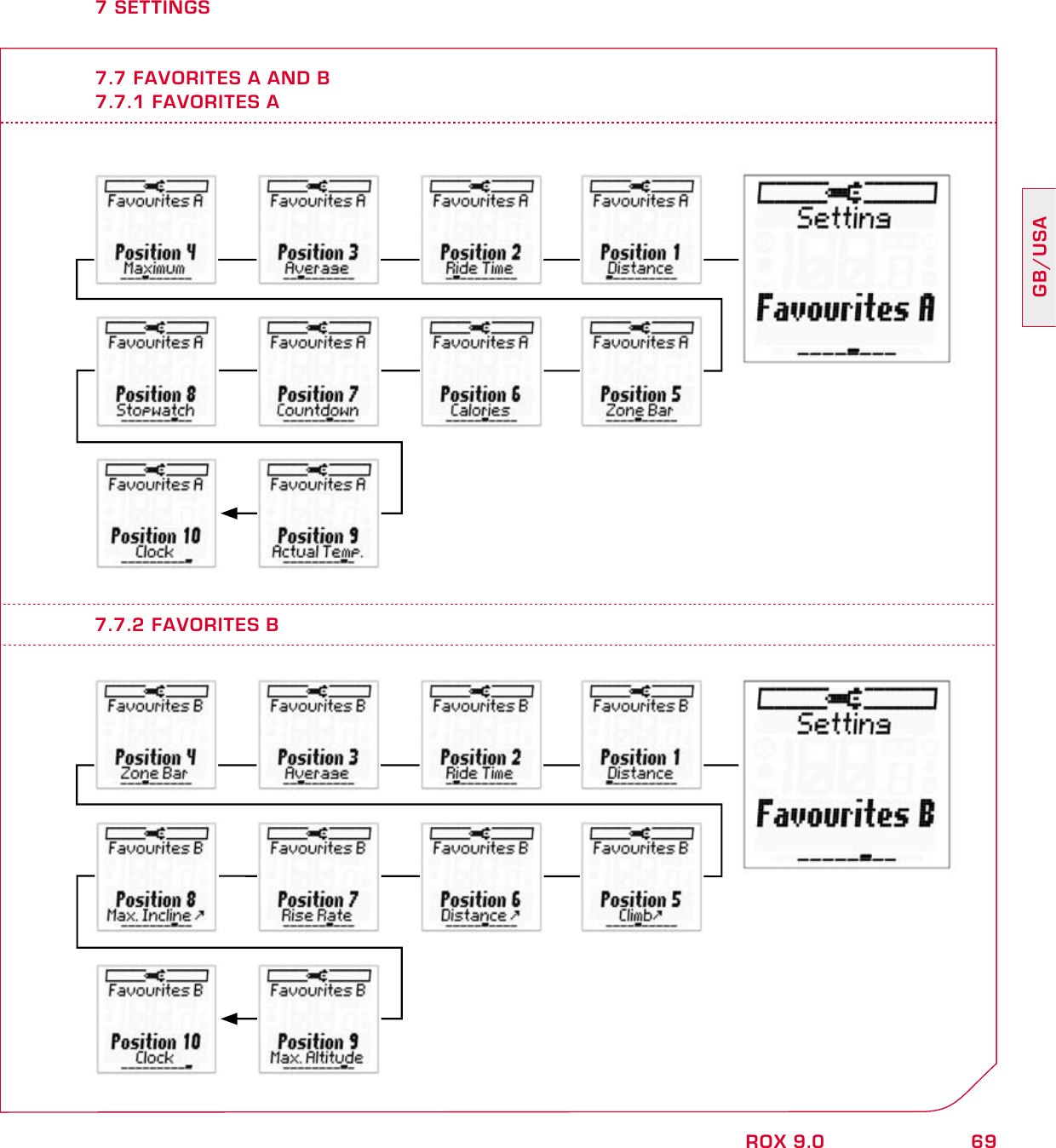

69GB/USAROX 9.07 SETTINGS7.7 FAVORITES A AND B7.7.1 FAVORITES A7.7.2 FAVORITES B

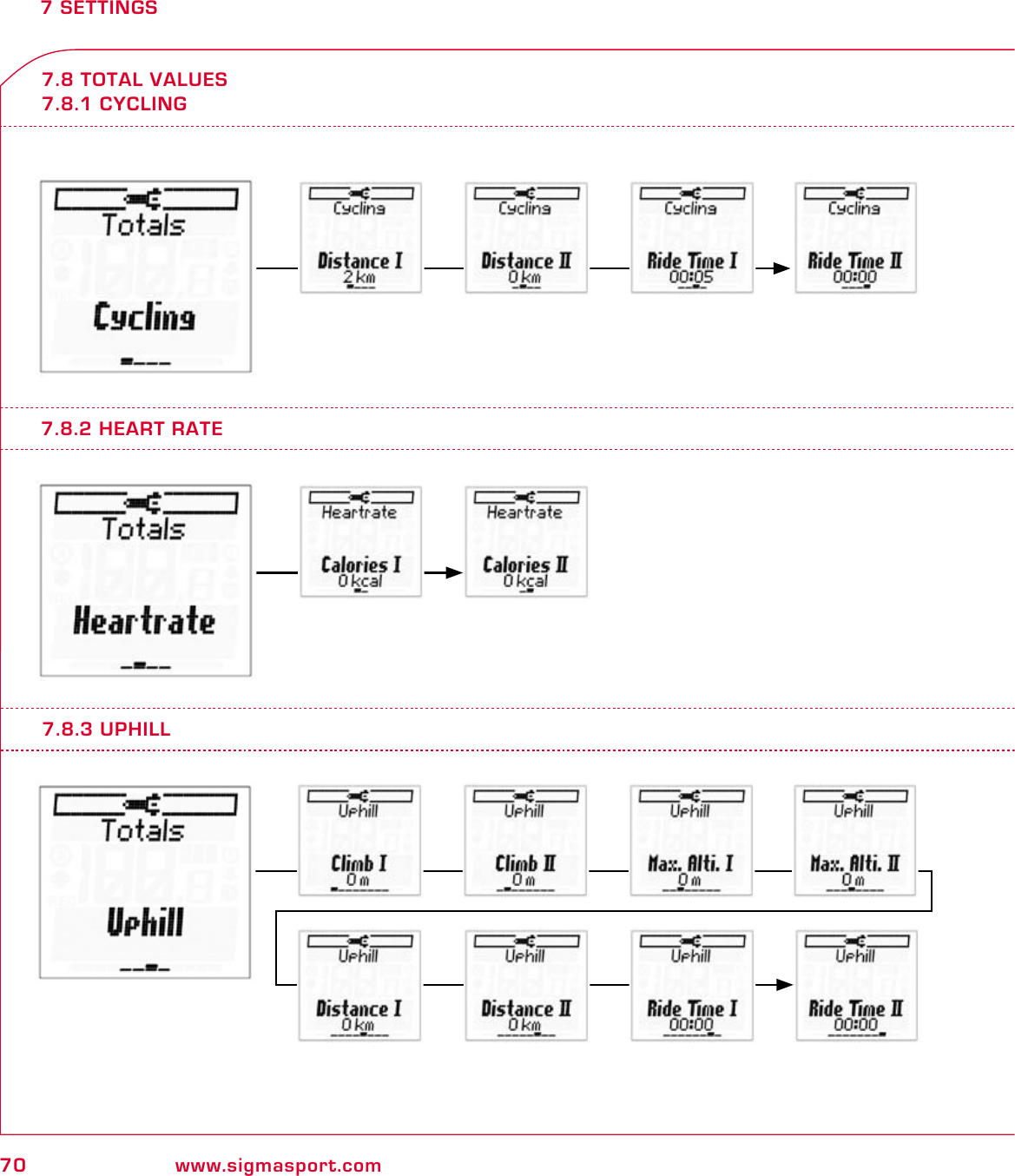

70 www.sigmasport.com7 SETTINGS7.8 TOTAL VALUES7.8.1 CYCLING7.8.2 HEART RATE7.8.3 UPHILL

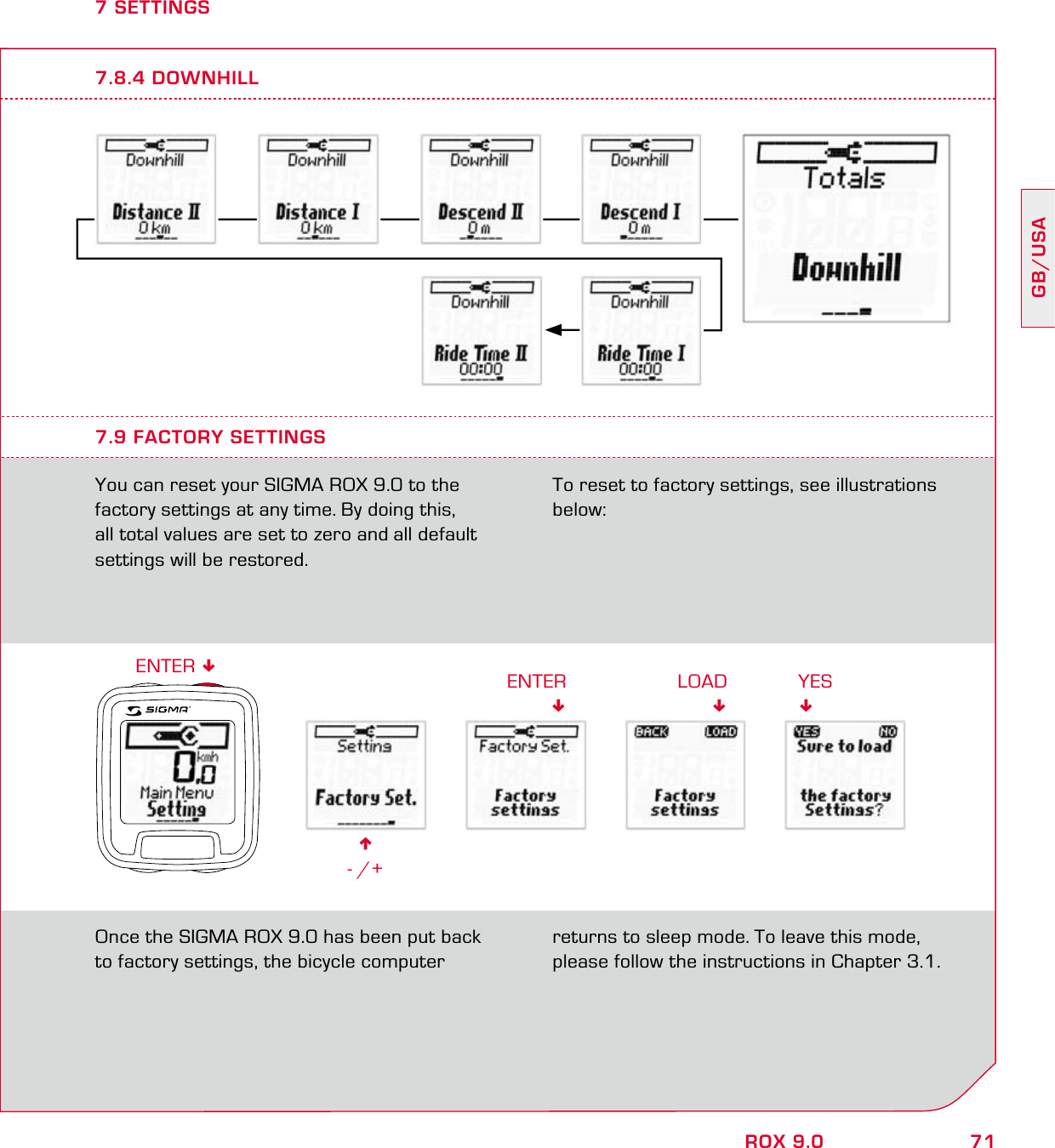

71GB/USAROX 9.07 SETTINGS7.8.4 DOWNHILL7.9 FACTORY SETTINGSYou can reset your SIGMA ROX 9.0 to the factory settings at any time. By doing this, all total values are set to zero and all default settings will be restored.6- /+ENTERTo reset to factory settings, see illustrations below:ENTER Once the SIGMA ROX 9.0 has been put back to factory settings, the bicycle computer returns to sleep mode. To leave this mode, please follow the instructions in Chapter 3.1.LOADYES
