ZEITBIKE HR3STS Heart Rate Meter User Manual

Sigma Sport USA Heart Rate Meter

User Manual

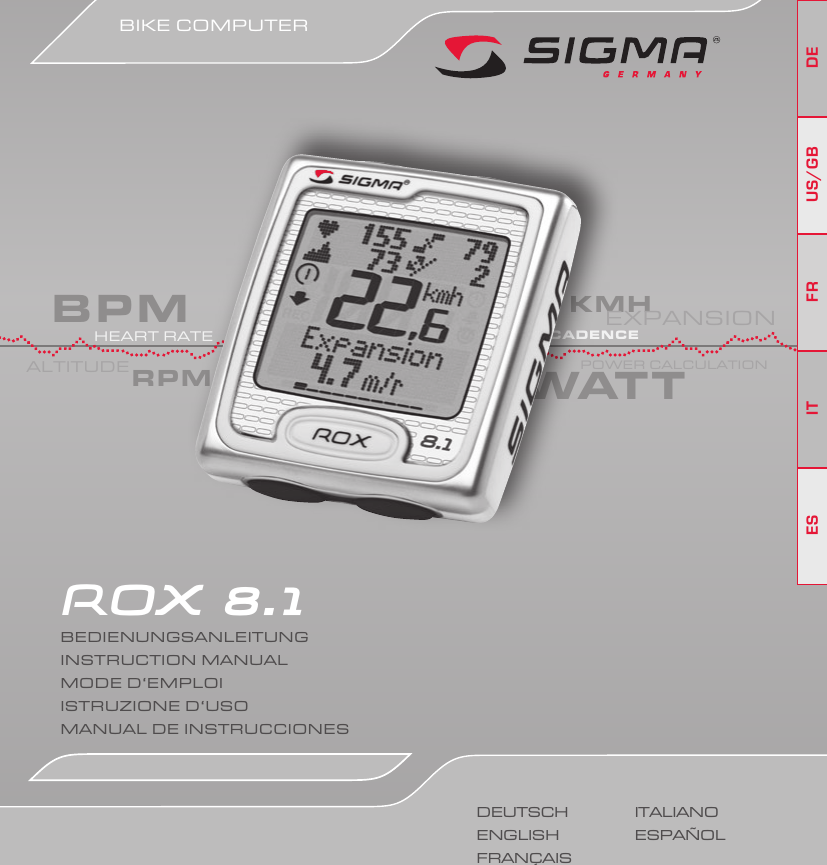

bpm kmhrpm wat tALTITUDEEXPANSIONcadenceHEART RATEPOWER CALCULATIONBIKE COMPUTERDEUS/GBFRITESROX 8.1 BEDIENUNGSANLEITUNG INSTRUCTION MANUALMODE D‘EMPLOIISTRUZIONE D‘USOMANUAL DE INSTRUCCIONESDEUTSCHENGLISHFRANÇAISITALIANOESPAÑOL

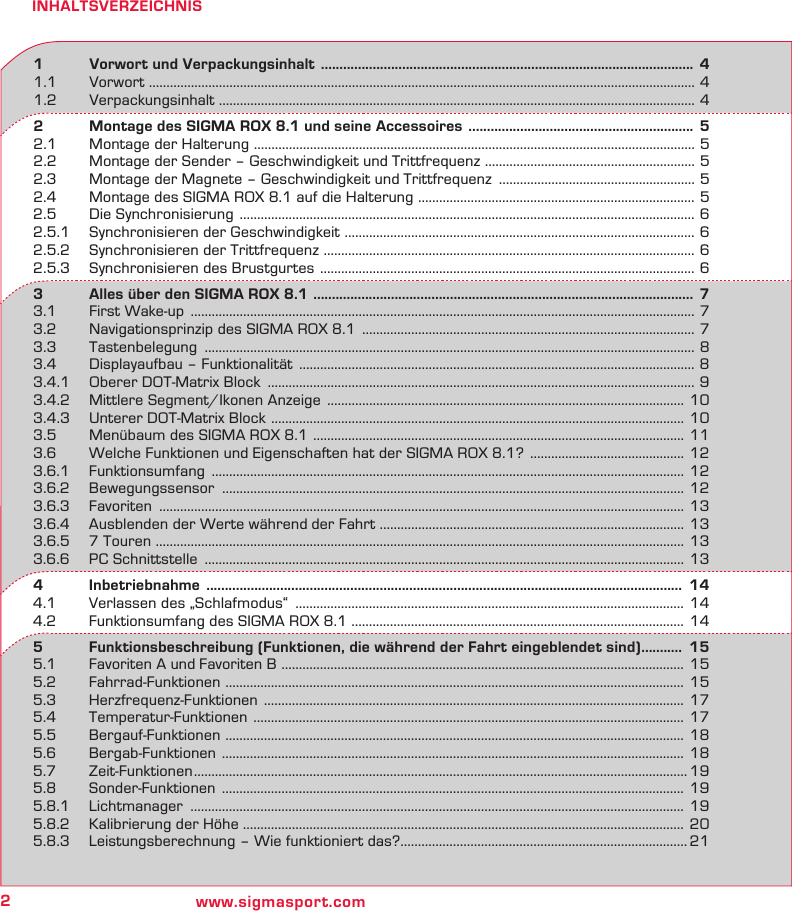

2www.sigmasport.comINHALTSVERZEICHNIS1 Vorwort und Verpackungsinhalt ..................................................................................................... 41.1 Vorwort ............................................................................................................................................................ 41.2 Verpackungsinhalt ........................................................................................................................................ 42 Montage des SIGMA ROX 8.1 und seine Accessoires ............................................................. 52.1 Montage der Halterung .............................................................................................................................. 52.2 Montage der Sender – Geschwindigkeit und Trittfrequenz ............................................................ 52.3 Montage der Magnete – Geschwindigkeit und Trittfrequenz ........................................................ 52.4 Montage des SIGMA ROX 8.1 auf die Halterung ............................................................................... 52.5 Die Synchronisierung .................................................................................................................................. 62.5.1 Synchronisieren der Geschwindigkeit .................................................................................................... 62.5.2 Synchronisieren der Trittfrequenz .......................................................................................................... 62.5.3 Synchronisieren des Brustgurtes ........................................................................................................... 63 Alles über den SIGMA ROX 8.1 ....................................................................................................... 73.1 First Wake-up ................................................................................................................................................ 73.2 Navigationsprinzip des SIGMA ROX 8.1 ............................................................................................... 73.3 Tastenbelegung ............................................................................................................................................ 83.4 Displayaufbau – Funktionalität ................................................................................................................. 83.4.1 Oberer DOT-Matrix Block .......................................................................................................................... 93.4.2 Mittlere Segment/Ikonen Anzeige ...................................................................................................... 103.4.3 Unterer DOT-Matrix Block ...................................................................................................................... 103.5 Menübaum des SIGMA ROX 8.1 .......................................................................................................... 113.6 Welche Funktionen und Eigenschaften hat der SIGMA ROX 8.1? ............................................ 123.6.1 Funktionsumfang ....................................................................................................................................... 123.6.2 Bewegungssensor .................................................................................................................................... 123.6.3 Favoriten ...................................................................................................................................................... 133.6.4 Ausblenden der Werte während der Fahrt ....................................................................................... 133.6.5 7 Touren ....................................................................................................................................................... 133.6.6 PC Schnittstelle ......................................................................................................................................... 134 Inbetriebnahme ................................................................................................................................. 144.1 Verlassen des „Schlafmodus“ ............................................................................................................... 144.2 Funktionsumfang des SIGMA ROX 8.1 ............................................................................................... 145 Funktionsbeschreibung (Funktionen, die während der Fahrt eingeblendet sind) ........... 155.1 Favoriten A und Favoriten B ................................................................................................................... 155.2 Fahrrad-Funktionen ................................................................................................................................... 155.3 Herzfrequenz-Funktionen ........................................................................................................................ 175.4 Temperatur-Funktionen ........................................................................................................................... 175.5 Bergauf-Funktionen ................................................................................................................................... 185.6 Bergab-Funktionen .................................................................................................................................... 185.7 Zeit-Funktionen ............................................................................................................................................. 195.8 Sonder-Funktionen .................................................................................................................................... 195.8.1 Lichtmanager ............................................................................................................................................. 195.8.2 Kalibrierung der Höhe .............................................................................................................................. 205.8.3 Leistungsberechnung – Wie funktioniert das? ..................................................................................21

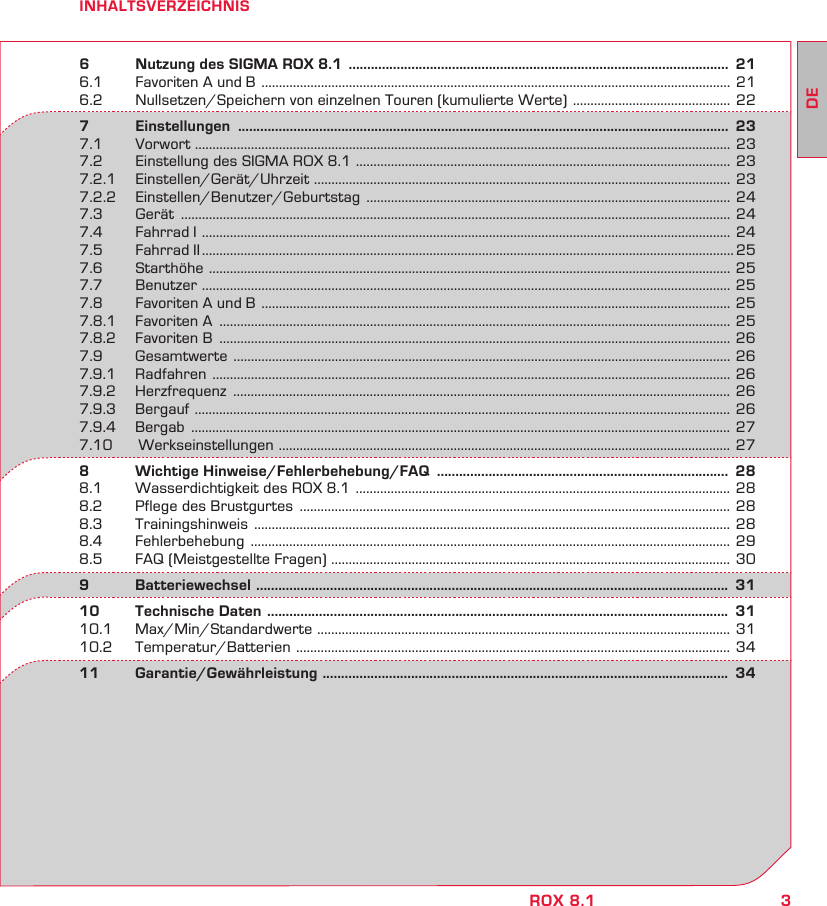

3DEROX 8.1INHALTSVERZEICHNIS6 Nutzung des SIGMA ROX 8.1 ....................................................................................................... 216.1 Favoriten A und B ...................................................................................................................................... 216.2 Nullsetzen/Speichern von einzelnen Touren (kumulierte Werte) ............................................. 227 Einstellungen ..................................................................................................................................... 237.1 Vorwort ......................................................................................................................................................... 237.2 Einstellung des SIGMA ROX 8.1 ........................................................................................................... 237.2.1 Einstellen/Gerät/Uhrzeit ....................................................................................................................... 237.2.2 Einstellen/Benutzer/Geburtstag ........................................................................................................ 247.3 Gerät ............................................................................................................................................................. 247.4 Fahrrad I ....................................................................................................................................................... 247.5 Fahrrad II ........................................................................................................................................................ 257.6 Starthöhe ..................................................................................................................................................... 257.7 Benutzer ....................................................................................................................................................... 257.8 Favoriten A und B ...................................................................................................................................... 257.8.1 Favoriten A .................................................................................................................................................. 257.8.2 Favoriten B .................................................................................................................................................. 267.9 Gesamtwerte .............................................................................................................................................. 267.9.1 Radfahren .................................................................................................................................................... 267.9.2 Herzfrequenz .............................................................................................................................................. 267.9.3 Bergauf ......................................................................................................................................................... 267.9.4 Bergab .......................................................................................................................................................... 277.10 Werkseinstellungen ................................................................................................................................. 278 Wichtige Hinweise/Fehlerbehebung/FAQ ............................................................................... 288.1 Wasserdichtigkeit des ROX 8.1 ........................................................................................................... 288.2 Pflege des Brustgurtes ........................................................................................................................... 288.3 Trainingshinweis ........................................................................................................................................ 288.4 Fehlerbehebung ......................................................................................................................................... 298.5 FAQ (Meistgestellte Fragen) .................................................................................................................. 309 Batteriewechsel ................................................................................................................................ 3110 Technische Daten ............................................................................................................................. 3110.1 Max/Min/Standardwerte ...................................................................................................................... 3110.2 Temperatur/Batterien ............................................................................................................................ 3411 Garantie/Gewährleistung .............................................................................................................. 34
4www.sigmasport.com1 VORWORT UND VERPACKUNGSINHALTHerzlichen Glückwunsch, dass Sie sich für einen Fahrradcomputer aus dem Hause SIGMA SPORT® entschieden haben. Ihr neuer SIGMA ROX 8.1 wird Ihnen jahrelang ein treuer Begleiter beim Fahrradfahren sein. Um die vielfältigen Funktionen Ihres neuen Fahrradcomputers kennen zu lernen und anwenden zu können, lesen Sie bitte diese Bedienungsanleitung sorgfältig durch. SIGMA SPORT® wünscht Ihnen viel Spaß bei der Benutzung Ihres SIGMA ROX 8.1.Der SIGMA ROX 8.1 ist ein Multifunktions-fahrradcomputer, welcher Ihnen eine große Vielfalt an Informationen während und nach der Fahrt liefert:k Informationen über die Fahrt – Geschwindigkeit, Zeit, Strecke u.v.m.k Informationen über den Aufenthaltsort – Höhe, Neigung u.v.m.k Information über Ihre körperliche Verfassung – Herzfrequenz, Trainings- zonen, u.v.m.k Übertragung aller Informationen auf den PC, um die Ergebnisse Ihrer Fahrt einfach und grafisch dargestellt nachzulesen.k SIGMA ROX 8.1 Computerkopf1 VORWORT UND VERPACKUNGSINHALT1.1 VORWORTk Trittfrequenz- senderk Geschwindig- keitssenderk COMFORTEX + Brustgurt und R1 Sender1.2 VERPACKUNGSINHALT

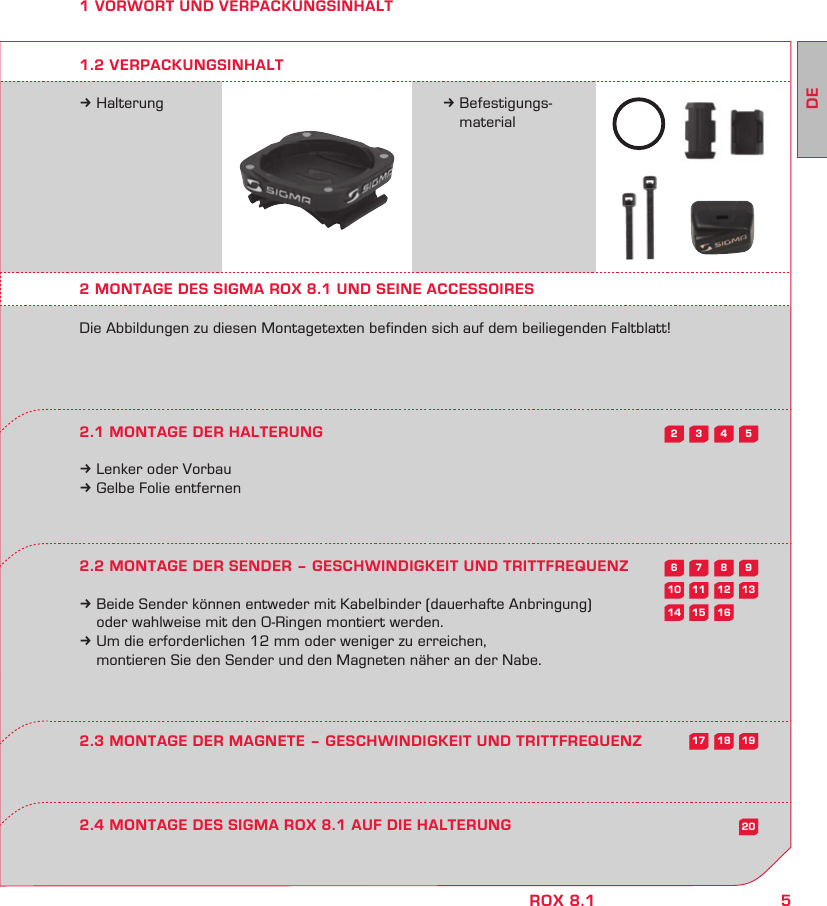

5DEROX 8.15432987613121110201615141918171 VORWORT UND VERPACKUNGSINHALTk Halterung k Befestigungs- material2 MONTAGE DES SIGMA ROX 8.1 UND SEINE ACCESSOIRESDie Abbildungen zu diesen Montagetexten befinden sich auf dem beiliegenden Faltblatt!2.1 MONTAGE DER HALTERUNGk Lenker oder Vorbauk Gelbe Folie entfernen2.2 MONTAGE DER SENDER – GESCHWINDIGKEIT UND TRITTFREQUENZk Beide Sender können entweder mit Kabelbinder (dauerhafte Anbringung) oder wahlweise mit den O-Ringen montiert werden.k Um die erforderlichen 12 mm oder weniger zu erreichen, montieren Sie den Sender und den Magneten näher an der Nabe.1.2 VERPACKUNGSINHALT2.4 MONTAGE DES SIGMA ROX 8.1 AUF DIE HALTERUNG2.3 MONTAGE DER MAGNETE – GESCHWINDIGKEIT UND TRITTFREQUENZ

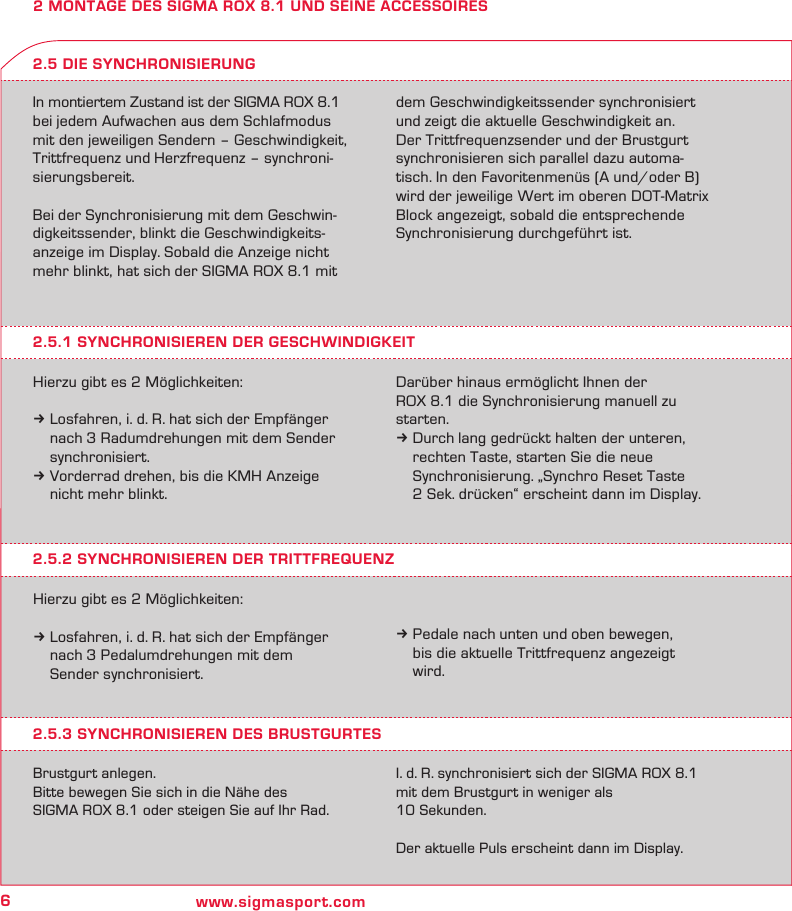

6www.sigmasport.com2 MONTAGE DES SIGMA ROX 8.1 UND SEINE ACCESSOIRESIn montiertem Zustand ist der SIGMA ROX 8.1 bei jedem Aufwachen aus dem Schlafmodus mit den jeweiligen Sendern – Geschwindigkeit, Trittfrequenz und Herzfrequenz – synchroni-sierungsbereit.Bei der Synchronisierung mit dem Geschwin-digkeitssender, blinkt die Geschwindigkeits-anzeige im Display. Sobald die Anzeige nicht mehr blinkt, hat sich der SIGMA ROX 8.1 mit dem Geschwindigkeitssender synchronisiert und zeigt die aktuelle Geschwindigkeit an.Der Trittfrequenzsender und der Brustgurt synchronisieren sich parallel dazu automa-tisch. In den Favoritenmenüs (A und/oder B) wird der jeweilige Wert im oberen DOT-Matrix Block angezeigt, sobald die entsprechende Synchronisierung durchgeführt ist.2.5.1 SYNCHRONISIEREN DER GESCHWINDIGKEITHierzu gibt es 2 Möglichkeiten:k Losfahren, i. d. R. hat sich der Empfänger nach 3 Radumdrehungen mit dem Sender synchronisiert.k Vorderrad drehen, bis die KMH Anzeige nicht mehr blinkt.2.5 DIE SYNCHRONISIERUNGDarüber hinaus ermöglicht Ihnen der ROX 8.1 die Synchronisierung manuell zu starten. k Durch lang gedrückt halten der unteren, rechten Taste, starten Sie die neue Synchronisierung. „Synchro Reset Taste 2 Sek. drücken“ erscheint dann im Display.2.5.2 SYNCHRONISIEREN DER TRITTFREQUENZHierzu gibt es 2 Möglichkeiten:k Losfahren, i. d. R. hat sich der Empfänger nach 3 Pedalumdrehungen mit dem Sender synchronisiert.k Pedale nach unten und oben bewegen, bis die aktuelle Trittfrequenz angezeigt wird.2.5.3 SYNCHRONISIEREN DES BRUSTGURTESBrustgurt anlegen. Bitte bewegen Sie sich in die Nähe des SIGMA ROX 8.1 oder steigen Sie auf Ihr Rad. I. d. R. synchronisiert sich der SIGMA ROX 8.1 mit dem Brustgurt in weniger als 10 Sekunden.Der aktuelle Puls erscheint dann im Display.

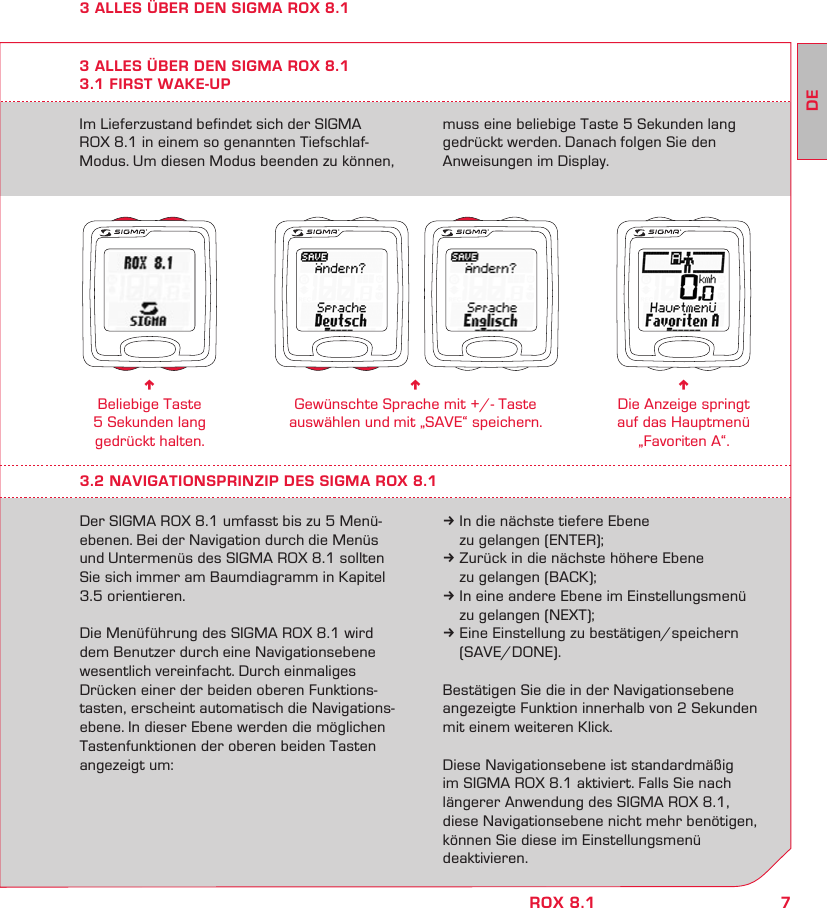

7DEROX 8.1Im Lieferzustand befindet sich der SIGMA ROX 8.1 in einem so genannten Tiefschlaf-Modus. Um diesen Modus beenden zu können, muss eine beliebige Taste 5 Sekunden lang gedrückt werden. Danach folgen Sie den Anweisungen im Display.3 ALLES ÜBER DEN SIGMA ROX 8.13.1 FIRST WAKE-UPn Beliebige Taste 5 Sekunden lang gedrückt halten.n Gewünschte Sprache mit +/- Taste auswählen und mit „SAVE“ speichern.n Die Anzeige springt auf das Hauptmenü „Favoriten A“.3.2 NAVIGATIONSPRINZIP DES SIGMA ROX 8.1Der SIGMA ROX 8.1 umfasst bis zu 5 Menü-ebenen. Bei der Navigation durch die Menüs und Untermenüs des SIGMA ROX 8.1 sollten Sie sich immer am Baumdiagramm in Kapitel 3.5 orientieren.Die Menüführung des SIGMA ROX 8.1 wird dem Benutzer durch eine Navigationsebene wesentlich vereinfacht. Durch einmaliges Drücken einer der beiden oberen Funktions-tasten, erscheint automatisch die Navigations-ebene. In dieser Ebene werden die möglichen Tastenfunktionen der oberen beiden Tasten angezeigt um:k In die nächste tiefere Ebene zu gelangen (ENTER);k Zurück in die nächste höhere Ebene zu gelangen (BACK);k In eine andere Ebene im Einstellungsmenü zu gelangen (NEXT);k Eine Einstellung zu bestätigen/speichern (SAVE/DONE).Bestätigen Sie die in der Navigationsebene angezeigte Funktion innerhalb von 2 Sekunden mit einem weiteren Klick.Diese Navigationsebene ist standardmäßig im SIGMA ROX 8.1 aktiviert. Falls Sie nach längerer Anwendung des SIGMA ROX 8.1, diese Navigationsebene nicht mehr benötigen, können Sie diese im Einstellungsmenü deaktivieren.3 ALLES ÜBER DEN SIGMA ROX 8.1

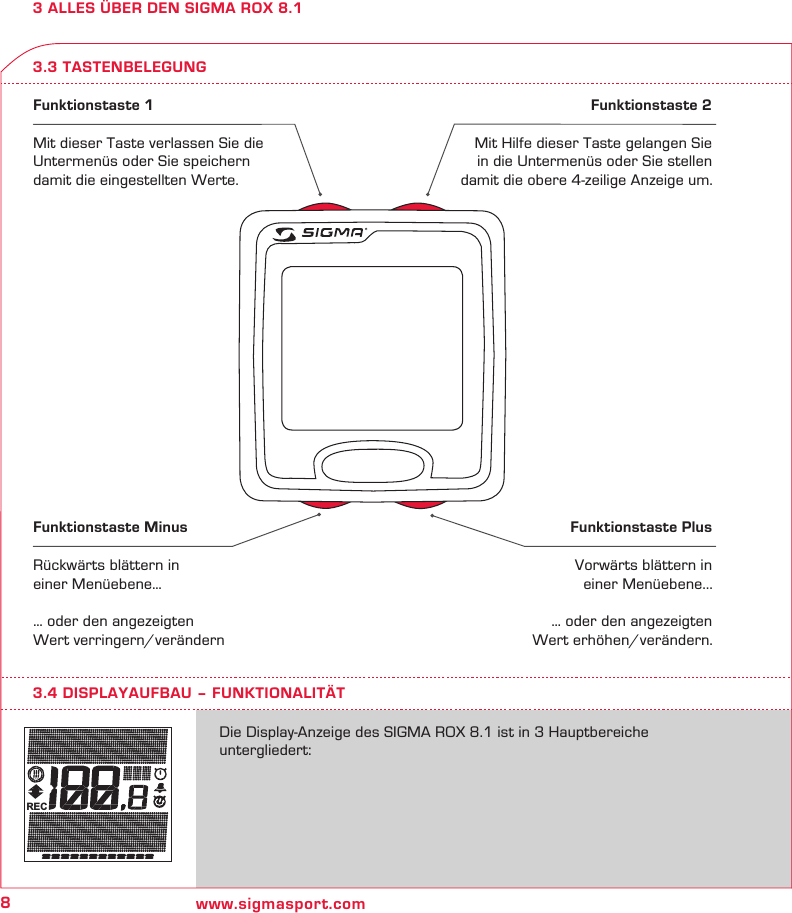

8www.sigmasport.comREC3 ALLES ÜBER DEN SIGMA ROX 8.13.3 TASTENBELEGUNGFunktionstaste 1Mit dieser Taste verlassen Sie die Untermenüs oder Sie speichern damit die eingestellten Werte.Funktionstaste 2Mit Hilfe dieser Taste gelangen Sie in die Untermenüs oder Sie stellen damit die obere 4-zeilige Anzeige um.Funktionstaste MinusRückwärts blättern in einer Menüebene…… oder den angezeigten Wert verringern/verändernFunktionstaste PlusVorwärts blättern in einer Menüebene...… oder den angezeigten Wert erhöhen/verändern.Die Display-Anzeige des SIGMA ROX 8.1 ist in 3 Hauptbereiche untergliedert:3.4 DISPLAYAUFBAU – FUNKTIONALITÄT
9DEROX 8.13 ALLES ÜBER DEN SIGMA ROX 8.1Dieser Block zeigt unterschiedliche Informationen, je nach dem in welchem Menü Sie sich befinden.3.4.1 OBERER DOT-MATRIX BLOCK3.4.1.1 FAVORITEN A UND BHier können bis zu 4 aktuelle Werte angezeigt werden:k Die aktuelle Höhe (permanent)k Die aktuelle Neigung (permanent)k Der aktuelle Puls (nur, wenn der Brustgurt angelegt wurde)k Die aktuelle Trittfrequenz (nur, wenn der Trittfrequenzsender montiert ist).Beim Drücken der oberen rechten Taste, kann die Anzeige geändert werden, so dass nur noch eine der insgesamt 4 Funktion angezeigt wird.3.4.1.2 NAVIGATIONSEBENEWenn die Funktion aktiviert ist, erscheint die Navigationsebene immer durch einmaliges Drücken einer der beiden oberen Funktionstasten. In der Navigationsebene werden die möglichen Tastenfunktionen ange-zeigt. Nach dem Sie mit dem Gerät und dessen Funktionen vertraut sind, haben Sie die Möglichkeit im Menüpunkt „Einstellung“ die Navigationse-bene auszuschalten (Einstellen/Gerät/Tasten Info).3.4.1.3 INFORMATIONSLEISTEDer obere DOT-Matrix Block, also die so genannte „Informations-leiste“ hilft Ihnen bei der Orientierung der Ebenen. Dies gilt für folgende Menüebenen: „Tourdaten“; „Zeit“; „Speicher“; „Einstellen“.Im oberen Teil des Displays wird das Hauptmenü angezeigt, im unteren Teil das Untermenü, in welchem Sie sich gerade befinden.

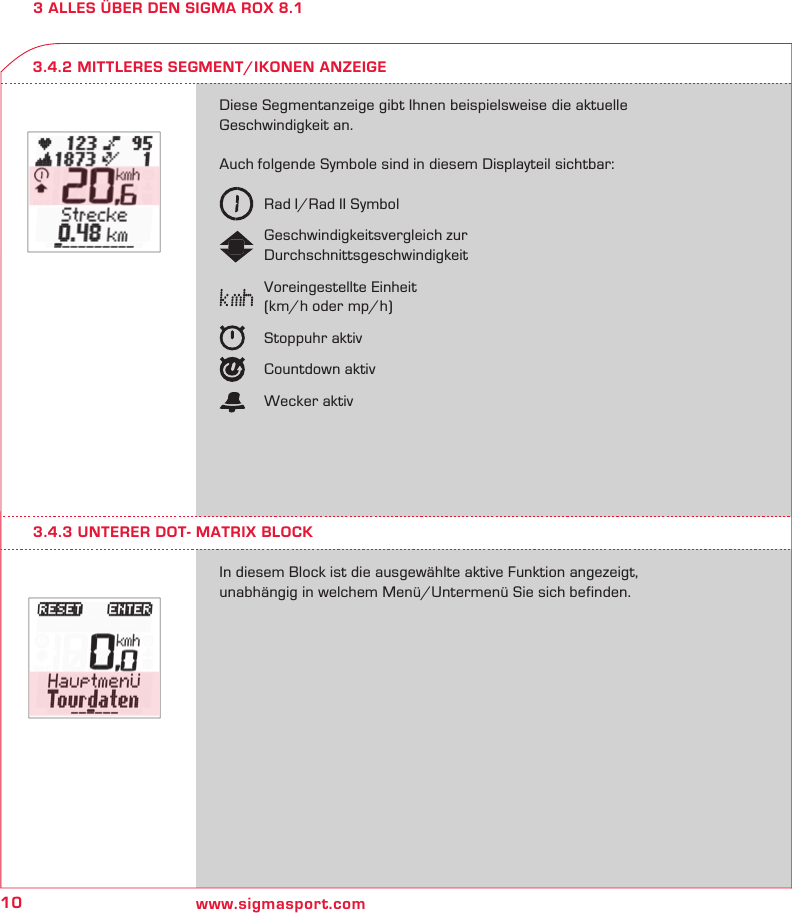

10 www.sigmasport.com3 ALLES ÜBER DEN SIGMA ROX 8.1Diese Segmentanzeige gibt Ihnen beispielsweise die aktuelle Geschwindigkeit an.Auch folgende Symbole sind in diesem Displayteil sichtbar: Rad I/Rad II Symbol Geschwindigkeitsvergleich zur Durchschnittsgeschwindigkeit Voreingestellte Einheit (km/h oder mp/h) Stoppuhr aktiv Countdown aktiv Wecker aktivIn diesem Block ist die ausgewählte aktive Funktion angezeigt, unabhängig in welchem Menü/Untermenü Sie sich befinden.3.4.2 MITTLERES SEGMENT/IKONEN ANZEIGE3.4.3 UNTERER DOT- MATRIX BLOCK

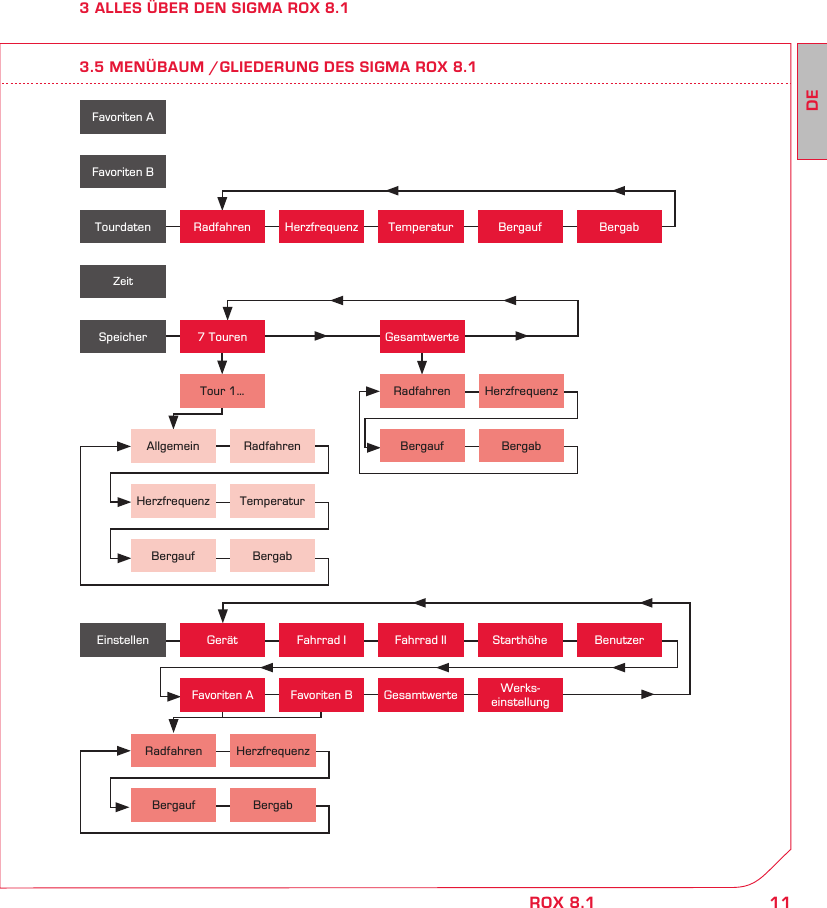

11DEROX 8.13 ALLES ÜBER DEN SIGMA ROX 8.13.5 MENÜBAUM /GLIEDERUNG DES SIGMA ROX 8.1Favoriten AFavoriten BZeitTourdatenSpeicherRadfahren Herzfrequenz Temperatur Bergauf Bergab7 TourenTour 1…Allgemein RadfahrenHerzfrequenz TemperaturBergauf BergabGesamtwerteRadfahren HerzfrequenzBergauf BergabGesamtwerte Werks-einstellungEinstellen Gerät Fahrrad I Fahrrad II Starthöhe BenutzerFavoriten BFavoriten ARadfahren HerzfrequenzBergauf Bergab

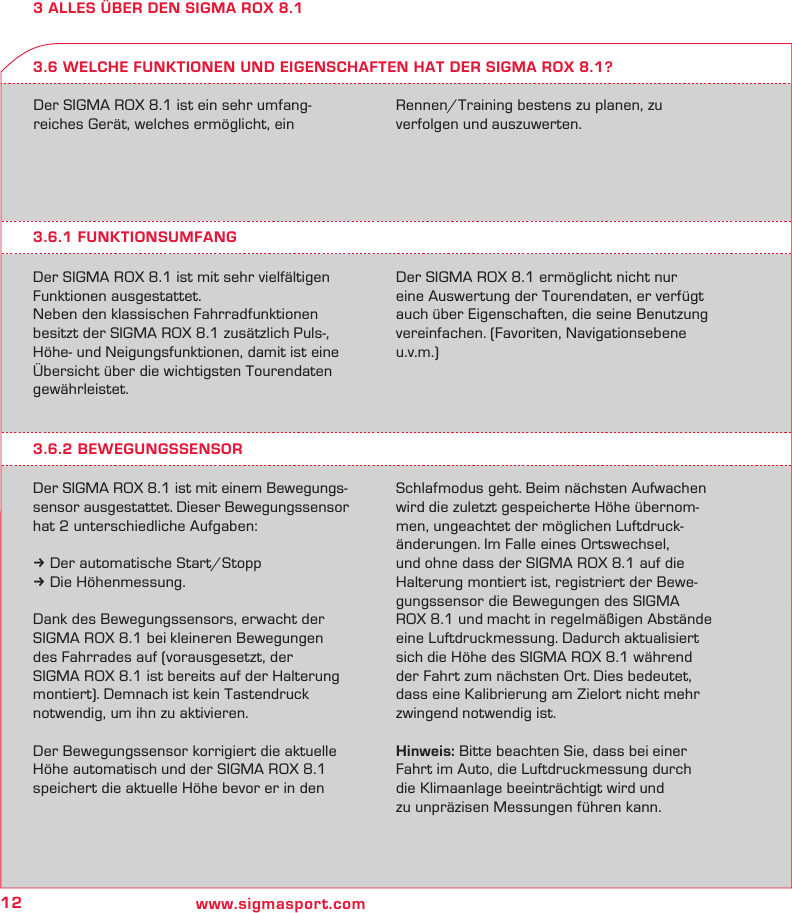

12 www.sigmasport.com3 ALLES ÜBER DEN SIGMA ROX 8.1Der SIGMA ROX 8.1 ist ein sehr umfang-reiches Gerät, welches ermöglicht, ein Rennen/Training bestens zu planen, zu verfolgen und auszuwerten.3.6.1 FUNKTIONSUMFANGDer SIGMA ROX 8.1 ist mit sehr vielfältigen Funktionen ausgestattet.Neben den klassischen Fahrradfunktionen besitzt der SIGMA ROX 8.1 zusätzlich Puls-, Höhe- und Neigungsfunktionen, damit ist eine Übersicht über die wichtigsten Tourendaten gewährleistet.Der SIGMA ROX 8.1 ermöglicht nicht nur eine Auswertung der Tourendaten, er verfügt auch über Eigenschaften, die seine Benutzung vereinfachen. (Favoriten, Navigationsebene u.v.m.)3.6 WELCHE FUNKTIONEN UND EIGENSCHAFTEN HAT DER SIGMA ROX 8.1?3.6.2 BEWEGUNGSSENSORDer SIGMA ROX 8.1 ist mit einem Bewegungs-sensor ausgestattet. Dieser Bewegungssensor hat 2 unterschiedliche Aufgaben:k Der automatische Start/Stoppk Die Höhenmessung.Dank des Bewegungssensors, erwacht der SIGMA ROX 8.1 bei kleineren Bewegungen des Fahrrades auf (vorausgesetzt, der SIGMA ROX 8.1 ist bereits auf der Halterung montiert). Demnach ist kein Tastendruck notwendig, um ihn zu aktivieren.Der Bewegungssensor korrigiert die aktuelle Höhe automatisch und der SIGMA ROX 8.1 speichert die aktuelle Höhe bevor er in den Schlafmodus geht. Beim nächsten Aufwachen wird die zuletzt gespeicherte Höhe übernom-men, ungeachtet der möglichen Luftdruck-änderungen. Im Falle eines Ortswechsel, und ohne dass der SIGMA ROX 8.1 auf die Halterung montiert ist, registriert der Bewe-gungssensor die Bewegungen des SIGMA ROX 8.1 und macht in regelmäßigen Abstände eine Luftdruckmessung. Dadurch aktualisiert sich die Höhe des SIGMA ROX 8.1 während der Fahrt zum nächsten Ort. Dies bedeutet, dass eine Kalibrierung am Zielort nicht mehr zwingend notwendig ist.Hinweis: Bitte beachten Sie, dass bei einer Fahrt im Auto, die Luftdruckmessung durch die Klimaanlage beeinträchtigt wird und zu unpräzisen Messungen führen kann.

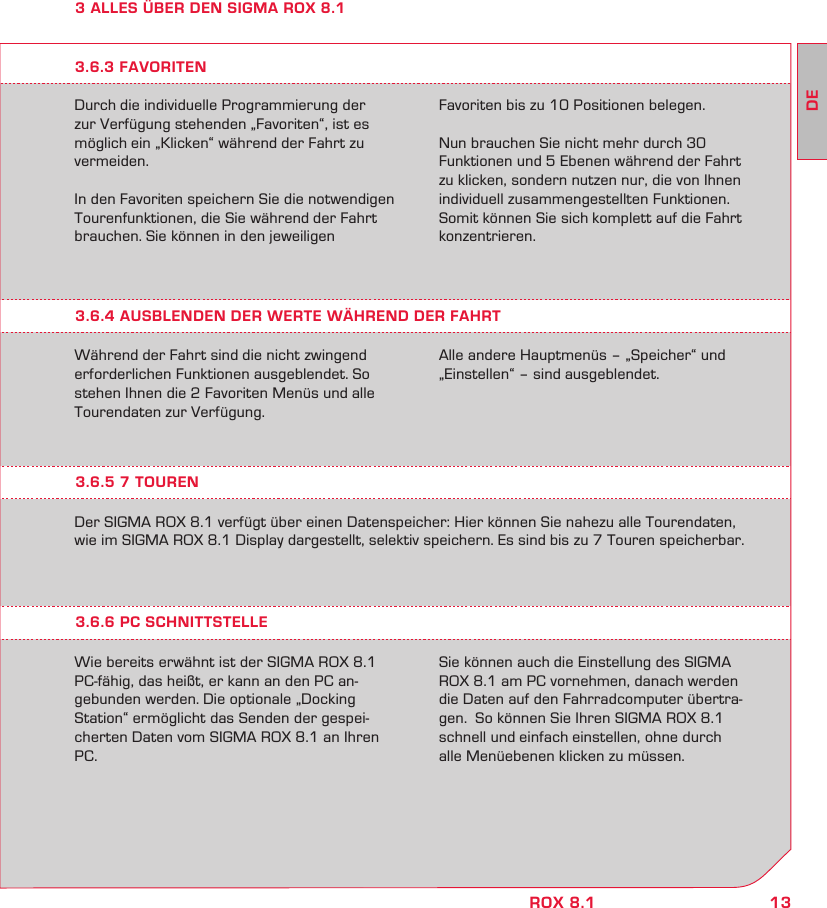

13DEROX 8.13 ALLES ÜBER DEN SIGMA ROX 8.1Durch die individuelle Programmierung der zur Verfügung stehenden „Favoriten“, ist es möglich ein „Klicken“ während der Fahrt zu vermeiden.In den Favoriten speichern Sie die notwendigen Tourenfunktionen, die Sie während der Fahrt brauchen. Sie können in den jeweiligen Favoriten bis zu 10 Positionen belegen.Nun brauchen Sie nicht mehr durch 30 Funktionen und 5 Ebenen während der Fahrt zu klicken, sondern nutzen nur, die von Ihnen individuell zusammengestellten Funktionen. Somit können Sie sich komplett auf die Fahrt konzentrieren.3.6.4 AUSBLENDEN DER WERTE WÄHREND DER FAHRTWährend der Fahrt sind die nicht zwingend erforderlichen Funktionen ausgeblendet. So stehen Ihnen die 2 Favoriten Menüs und alle Tourendaten zur Verfügung.Alle andere Hauptmenüs – „Speicher“ und „Einstellen“ – sind ausgeblendet.3.6.3 FAVORITEN3.6.5 7 TOUREN3.6.6 PC SCHNITTSTELLEDer SIGMA ROX 8.1 verfügt über einen Datenspeicher: Hier können Sie nahezu alle Tourendaten, wie im SIGMA ROX 8.1 Display dargestellt, selektiv speichern. Es sind bis zu 7 Touren speicherbar.Wie bereits erwähnt ist der SIGMA ROX 8.1 PC-fähig, das heißt, er kann an den PC an- gebunden werden. Die optionale „Docking Station“ ermöglicht das Senden der gespei-cherten Daten vom SIGMA ROX 8.1 an Ihren PC.Sie können auch die Einstellung des SIGMA ROX 8.1 am PC vornehmen, danach werden die Daten auf den Fahrradcomputer übertra-gen. So können Sie Ihren SIGMA ROX 8.1 schnell und einfach einstellen, ohne durch alle Menüebenen klicken zu müssen.

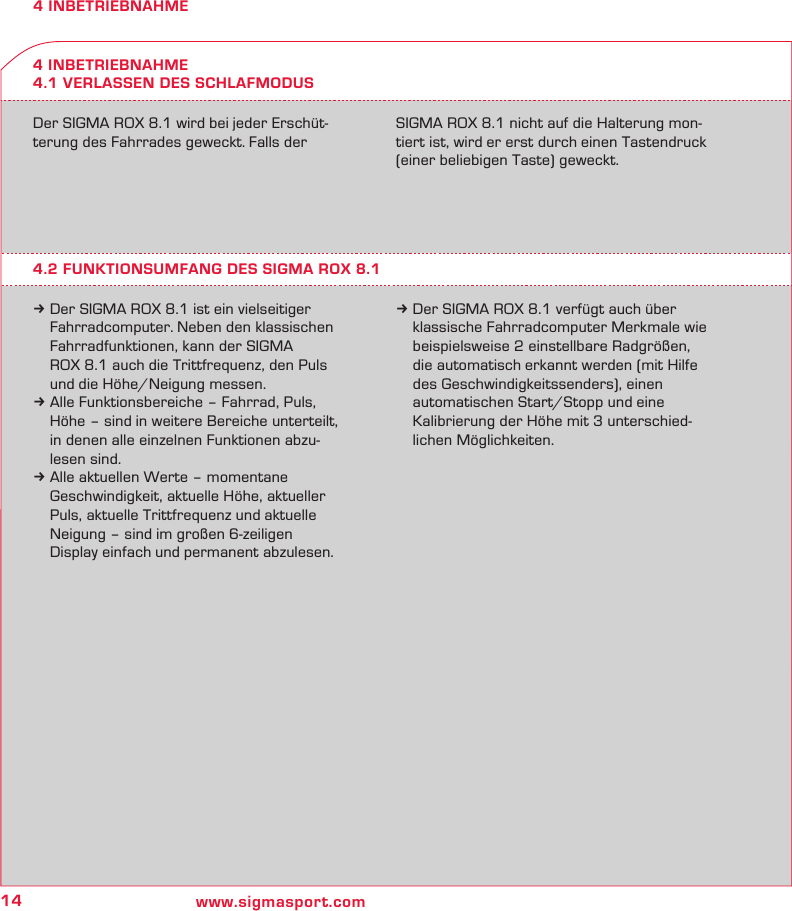

14 www.sigmasport.com4 INBETRIEBNAHME4 INBETRIEBNAHME4.1 VERLASSEN DES SCHLAFMODUSDer SIGMA ROX 8.1 wird bei jeder Erschüt-terung des Fahrrades geweckt. Falls der SIGMA ROX 8.1 nicht auf die Halterung mon-tiert ist, wird er erst durch einen Tastendruck (einer beliebigen Taste) geweckt.4.2 FUNKTIONSUMFANG DES SIGMA ROX 8.1k Der SIGMA ROX 8.1 ist ein vielseitiger Fahrradcomputer. Neben den klassischen Fahrradfunktionen, kann der SIGMA ROX 8.1 auch die Trittfrequenz, den Puls und die Höhe/Neigung messen.k Alle Funktionsbereiche – Fahrrad, Puls, Höhe – sind in weitere Bereiche unterteilt, in denen alle einzelnen Funktionen abzu- lesen sind. k Alle aktuellen Werte – momentane Geschwindigkeit, aktuelle Höhe, aktueller Puls, aktuelle Trittfrequenz und aktuelle Neigung – sind im großen 6-zeiligen Display einfach und permanent abzulesen.k Der SIGMA ROX 8.1 verfügt auch über klassische Fahrradcomputer Merkmale wie beispielsweise 2 einstellbare Radgrößen, die automatisch erkannt werden (mit Hilfe des Geschwindigkeitssenders), einen automatischen Start/Stopp und eine Kalibrierung der Höhe mit 3 unterschied- lichen Möglichkeiten.

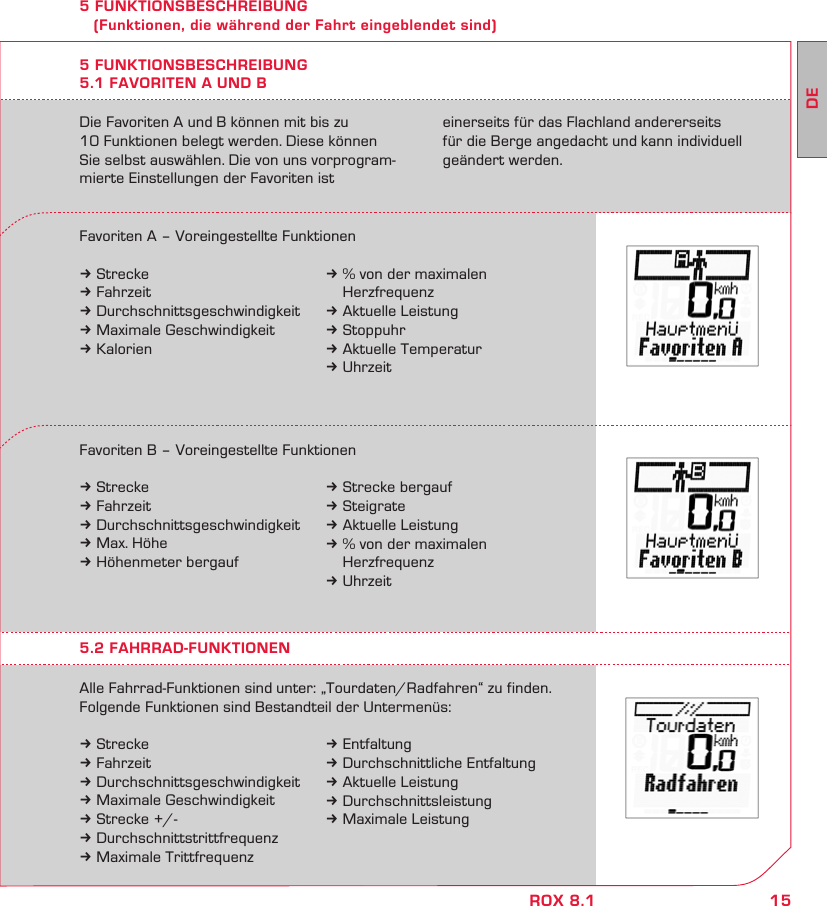

15DEROX 8.15 FUNKTIONSBESCHREIBUNG (Funktionen, die während der Fahrt eingeblendet sind)Die Favoriten A und B können mit bis zu 10 Funktionen belegt werden. Diese können Sie selbst auswählen. Die von uns vorprogram-mierte Einstellungen der Favoriten ist einerseits für das Flachland andererseits für die Berge angedacht und kann individuell geändert werden.5 FUNKTIONSBESCHREIBUNG5.1 FAVORITEN A UND BFavoriten A – Voreingestellte Funktionenk Streckek Fahrzeitk Durchschnittsgeschwindigkeitk Maximale Geschwindigkeitk KalorienFavoriten B – Voreingestellte Funktionenk Streckek Fahrzeitk Durchschnittsgeschwindigkeitk Max. Höhek Höhenmeter bergaufAlle Fahrrad-Funktionen sind unter: „Tourdaten/Radfahren“ zu finden. Folgende Funktionen sind Bestandteil der Untermenüs:k Streckek Fahrzeitk Durchschnittsgeschwindigkeitk Maximale Geschwindigkeitk Strecke +/-k Durchschnittstrittfrequenzk Maximale Trittfrequenzk % von der maximalen Herzfrequenzk Aktuelle Leistungk Stoppuhrk Aktuelle Temperaturk Uhrzeitk Strecke bergaufk Steigratek Aktuelle Leistungk % von der maximalen Herzfrequenzk Uhrzeit5.2 FAHRRAD-FUNKTIONENk Entfaltungk Durchschnittliche Entfaltungk Aktuelle Leistungk Durchschnittsleistungk Maximale Leistung

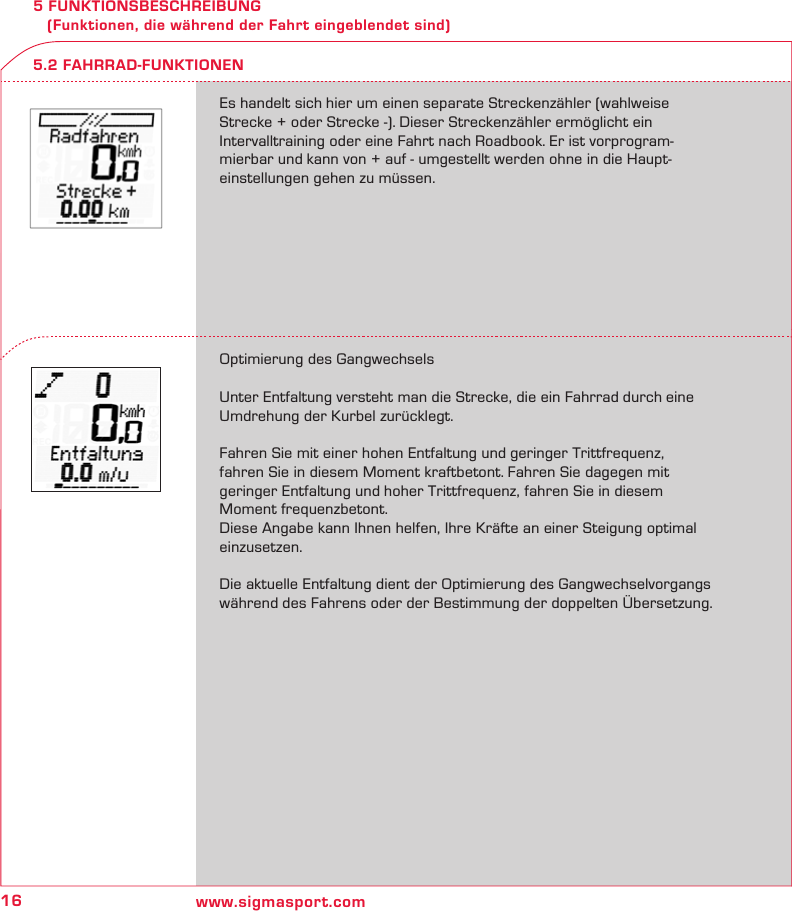

16 www.sigmasport.com5 FUNKTIONSBESCHREIBUNG (Funktionen, die während der Fahrt eingeblendet sind)Es handelt sich hier um einen separate Streckenzähler (wahlweise Strecke + oder Strecke -). Dieser Streckenzähler ermöglicht ein Intervalltraining oder eine Fahrt nach Roadbook. Er ist vorprogram-mierbar und kann von + auf - umgestellt werden ohne in die Haupt-einstellungen gehen zu müssen.Optimierung des GangwechselsUnter Entfaltung versteht man die Strecke, die ein Fahrrad durch eine Umdrehung der Kurbel zurücklegt.Fahren Sie mit einer hohen Entfaltung und geringer Trittfrequenz, fahren Sie in diesem Moment kraftbetont. Fahren Sie dagegen mit geringer Entfaltung und hoher Trittfrequenz, fahren Sie in diesem Moment frequenzbetont.Diese Angabe kann Ihnen helfen, Ihre Kräfte an einer Steigung optimal einzusetzen. Die aktuelle Entfaltung dient der Optimierung des Gangwechselvorgangs während des Fahrens oder der Bestimmung der doppelten Übersetzung.5.2 FAHRRAD-FUNKTIONEN

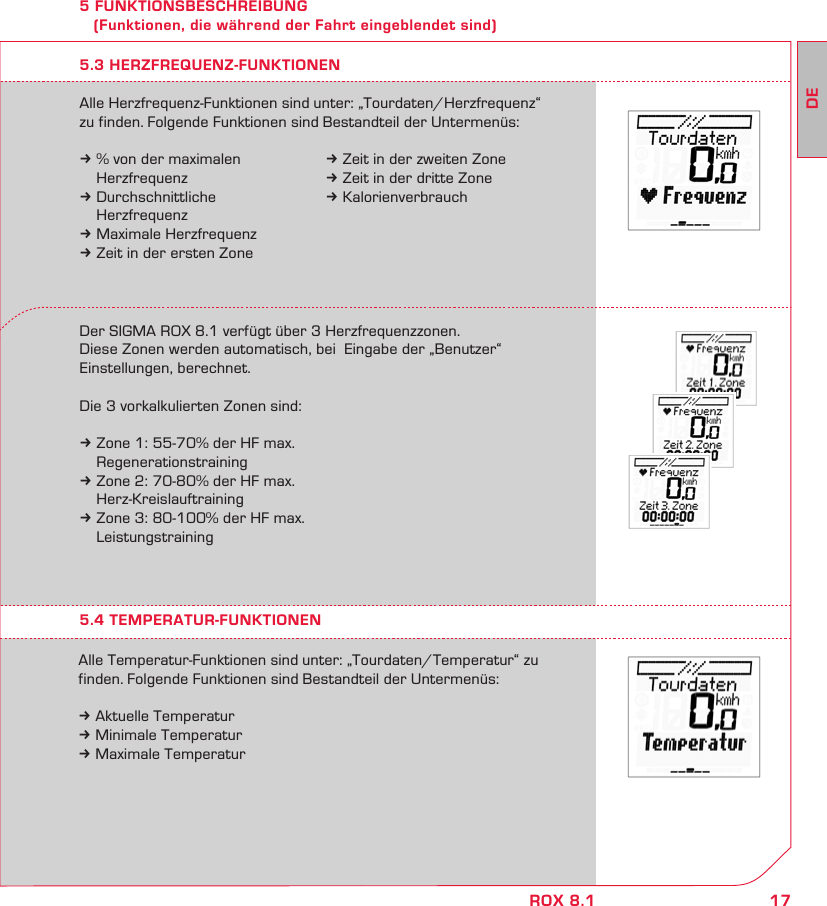

17DEROX 8.15 FUNKTIONSBESCHREIBUNG (Funktionen, die während der Fahrt eingeblendet sind)5.3 HERZFREQUENZ-FUNKTIONENDer SIGMA ROX 8.1 verfügt über 3 Herzfrequenzzonen. Diese Zonen werden automatisch, bei Eingabe der „Benutzer“ Einstellungen, berechnet. Die 3 vorkalkulierten Zonen sind: k Zone 1: 55-70% der HF max. Regenerationstrainingk Zone 2: 70-80% der HF max. Herz-Kreislauftrainingk Zone 3: 80-100% der HF max. LeistungstrainingAlle Herzfrequenz-Funktionen sind unter: „Tourdaten/Herzfrequenz“ zu finden. Folgende Funktionen sind Bestandteil der Untermenüs:k % von der maximalen Herzfrequenzk Durchschnittliche Herzfrequenzk Maximale Herzfrequenzk Zeit in der ersten Zone5.4 TEMPERATUR-FUNKTIONENAlle Temperatur-Funktionen sind unter: „Tourdaten/Temperatur“ zu finden. Folgende Funktionen sind Bestandteil der Untermenüs:k Aktuelle Temperaturk Minimale Temperaturk Maximale Temperaturk Zeit in der zweiten Zonek Zeit in der dritte Zonek Kalorienverbrauch
18 www.sigmasport.com5 FUNKTIONSBESCHREIBUNG (Funktionen, die während der Fahrt eingeblendet sind)5.6 BERGAB-FUNKTIONENAlle Bergab-Funktionen sind unter: „Tourdaten/Bergab“ zu finden. Folgende Funktionen sind Bestandteil der Untermenüs:k Gefahrene Höhenmeter bergabk Strecke bergabk Fahrzeit bergabk Durchschnittliche Geschwindigkeit bergab5.5 BERGAUF-FUNKTIONENAlle Bergauf-Funktionen sind unter: „Tourdaten/Bergauf“ zu finden. Folgende Funktionen sind Bestandteil der Untermenüs:k Gefahrene Höhenmeterk Maximale Höhek Strecke bergaufk Fahrzeit bergaufk Durchschnittliche Geschwindigkeit bergaufDie Steigrate zeigt Ihnen die vertikale, aktuelle Geschwindigkeit in Meter pro Minute an. So können Sie schnell errechnen, welche Zeit Sie bis zum Gipfel benötigen. Es handelt sich hier um eine aktuelle Funktion, ähnlich der Geschwindigkeit.k Durchschnittliche Entfaltung bergaufk Steigratek Maximale Steigrate bergaufk Durchschnittliche Steigungk Maximale Steigungk Steigratek Maximale Steigrate bergabk Durchschnittliche Steigung bergabk Maximale Steigung bergab

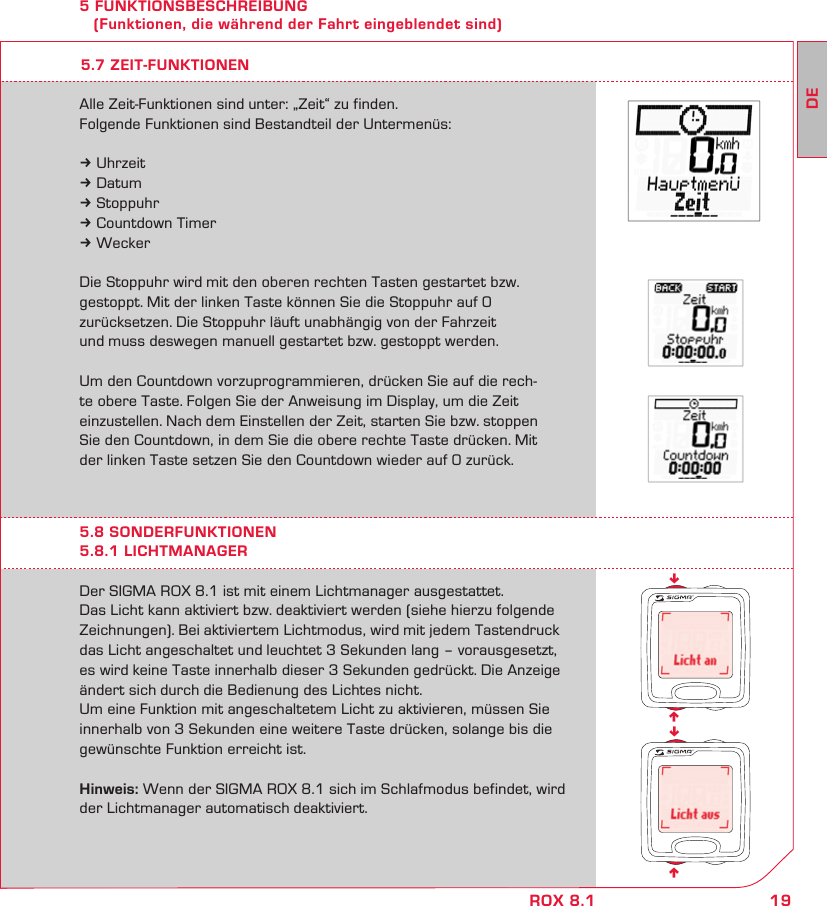

19DEROX 8.1nnnn5 FUNKTIONSBESCHREIBUNG (Funktionen, die während der Fahrt eingeblendet sind)Der SIGMA ROX 8.1 ist mit einem Lichtmanager ausgestattet. Das Licht kann aktiviert bzw. deaktiviert werden (siehe hierzu folgende Zeichnungen). Bei aktiviertem Lichtmodus, wird mit jedem Tastendruck das Licht angeschaltet und leuchtet 3 Sekunden lang – vorausgesetzt, es wird keine Taste innerhalb dieser 3 Sekunden gedrückt. Die Anzeige ändert sich durch die Bedienung des Lichtes nicht.Um eine Funktion mit angeschaltetem Licht zu aktivieren, müssen Sie innerhalb von 3 Sekunden eine weitere Taste drücken, solange bis die gewünschte Funktion erreicht ist.Hinweis: Wenn der SIGMA ROX 8.1 sich im Schlafmodus befindet, wird der Lichtmanager automatisch deaktiviert.5.8 SONDERFUNKTIONEN5.8.1 LICHTMANAGERAlle Zeit-Funktionen sind unter: „Zeit“ zu finden.Folgende Funktionen sind Bestandteil der Untermenüs:k Uhrzeitk Datumk Stoppuhrk Countdown Timerk WeckerDie Stoppuhr wird mit den oberen rechten Tasten gestartet bzw. gestoppt. Mit der linken Taste können Sie die Stoppuhr auf 0 zurücksetzen. Die Stoppuhr läuft unabhängig von der Fahrzeit und muss deswegen manuell gestartet bzw. gestoppt werden.Um den Countdown vorzuprogrammieren, drücken Sie auf die rech-te obere Taste. Folgen Sie der Anweisung im Display, um die Zeit einzustellen. Nach dem Einstellen der Zeit, starten Sie bzw. stoppen Sie den Countdown, in dem Sie die obere rechte Taste drücken. Mit der linken Taste setzen Sie den Countdown wieder auf 0 zurück.5.7 ZEIT-FUNKTIONEN

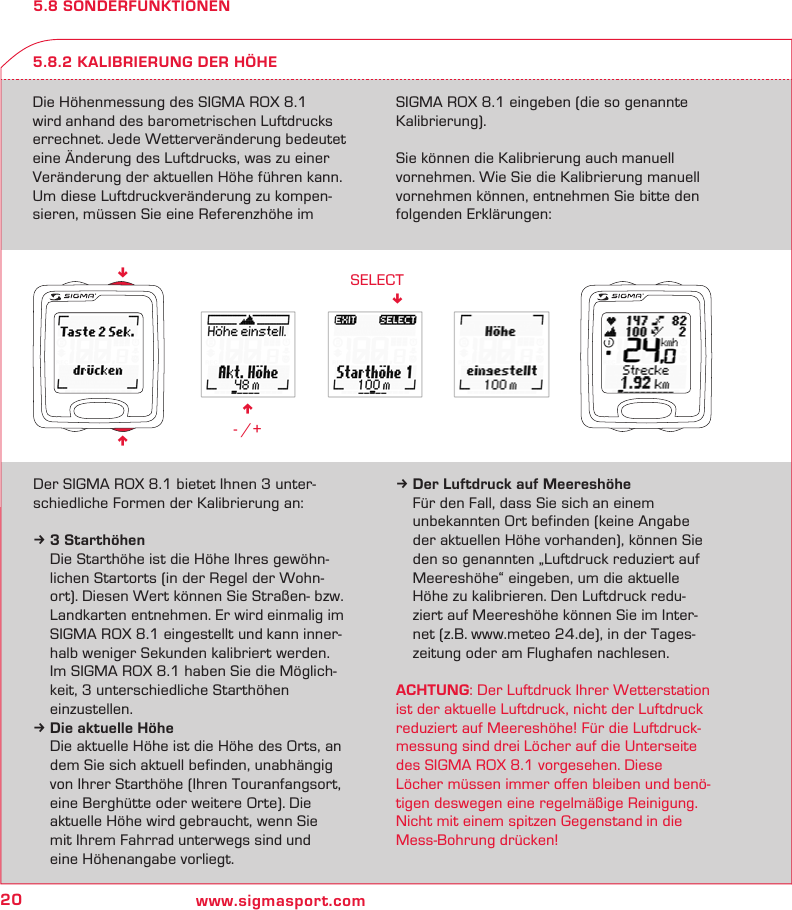

20 www.sigmasport.comn - /+SELECT!nn5.8 SONDERFUNKTIONENDie Höhenmessung des SIGMA ROX 8.1 wird anhand des barometrischen Luftdrucks errechnet. Jede Wetterveränderung bedeutet eine Änderung des Luftdrucks, was zu einer Veränderung der aktuellen Höhe führen kann. Um diese Luftdruckveränderung zu kompen-sieren, müssen Sie eine Referenzhöhe im SIGMA ROX 8.1 eingeben (die so genannte Kalibrierung).Sie können die Kalibrierung auch manuell vornehmen. Wie Sie die Kalibrierung manuell vornehmen können, entnehmen Sie bitte den folgenden Erklärungen:5.8.2 KALIBRIERUNG DER HÖHEDer SIGMA ROX 8.1 bietet Ihnen 3 unter-schiedliche Formen der Kalibrierung an:k 3 Starthöhen Die Starthöhe ist die Höhe Ihres gewöhn- lichen Startorts (in der Regel der Wohn- ort). Diesen Wert können Sie Straßen- bzw. Landkarten entnehmen. Er wird einmalig im SIGMA ROX 8.1 eingestellt und kann inner- halb weniger Sekunden kalibriert werden. Im SIGMA ROX 8.1 haben Sie die Möglich- keit, 3 unterschiedliche Starthöhen einzustellen.k Die aktuelle Höhe Die aktuelle Höhe ist die Höhe des Orts, an dem Sie sich aktuell befinden, unabhängig von Ihrer Starthöhe (Ihren Touranfangsort, eine Berghütte oder weitere Orte). Die aktuelle Höhe wird gebraucht, wenn Sie mit Ihrem Fahrrad unterwegs sind und eine Höhenangabe vorliegt.k Der Luftdruck auf Meereshöhe Für den Fall, dass Sie sich an einem unbekannten Ort befinden (keine Angabe der aktuellen Höhe vorhanden), können Sie den so genannten „Luftdruck reduziert auf Meereshöhe“ eingeben, um die aktuelle Höhe zu kalibrieren. Den Luftdruck redu- ziert auf Meereshöhe können Sie im Inter- net (z.B. www.meteo 24.de), in der Tages- zeitung oder am Flughafen nachlesen.ACHTUNG: Der Luftdruck Ihrer Wetterstation ist der aktuelle Luftdruck, nicht der Luftdruck reduziert auf Meereshöhe! Für die Luftdruck-messung sind drei Löcher auf die Unterseite des SIGMA ROX 8.1 vorgesehen. Diese Löcher müssen immer offen bleiben und benö-tigen deswegen eine regelmäßige Reinigung. Nicht mit einem spitzen Gegenstand in die Mess-Bohrung drücken!

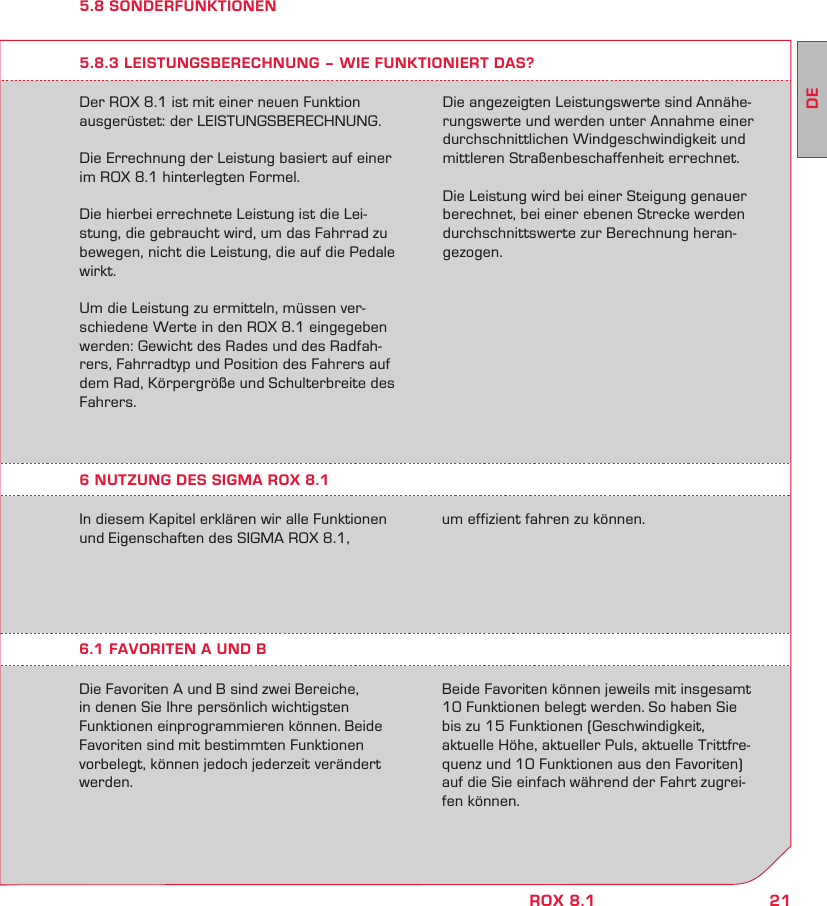

21DEROX 8.15.8 SONDERFUNKTIONENDer ROX 8.1 ist mit einer neuen Funktion ausgerüstet: der LEISTUNGSBERECHNUNG.Die Errechnung der Leistung basiert auf einer im ROX 8.1 hinterlegten Formel.Die hierbei errechnete Leistung ist die Lei-stung, die gebraucht wird, um das Fahrrad zu bewegen, nicht die Leistung, die auf die Pedale wirkt.Um die Leistung zu ermitteln, müssen ver-schiedene Werte in den ROX 8.1 eingegeben werden: Gewicht des Rades und des Radfah-rers, Fahrradtyp und Position des Fahrers auf dem Rad, Körpergröße und Schulterbreite des Fahrers. 5.8.3 LEISTUNGSBERECHNUNG – WIE FUNKTIONIERT DAS?Die angezeigten Leistungswerte sind Annähe-rungswerte und werden unter Annahme einer durchschnittlichen Windgeschwindigkeit und mittleren Straßenbeschaffenheit errechnet. Die Leistung wird bei einer Steigung genauer berechnet, bei einer ebenen Strecke werden durchschnittswerte zur Berechnung heran-gezogen. In diesem Kapitel erklären wir alle Funktionen und Eigenschaften des SIGMA ROX 8.1, 6.1 FAVORITEN A UND BDie Favoriten A und B sind zwei Bereiche, in denen Sie Ihre persönlich wichtigsten Funktionen einprogrammieren können. Beide Favoriten sind mit bestimmten Funktionen vorbelegt, können jedoch jederzeit verändert werden.Beide Favoriten können jeweils mit insgesamt 10 Funktionen belegt werden. So haben Sie bis zu 15 Funktionen (Geschwindigkeit, aktuelle Höhe, aktueller Puls, aktuelle Trittfre-quenz und 10 Funktionen aus den Favoriten) auf die Sie einfach während der Fahrt zugrei-fen können.um effizient fahren zu können.6 NUTZUNG DES SIGMA ROX 8.1

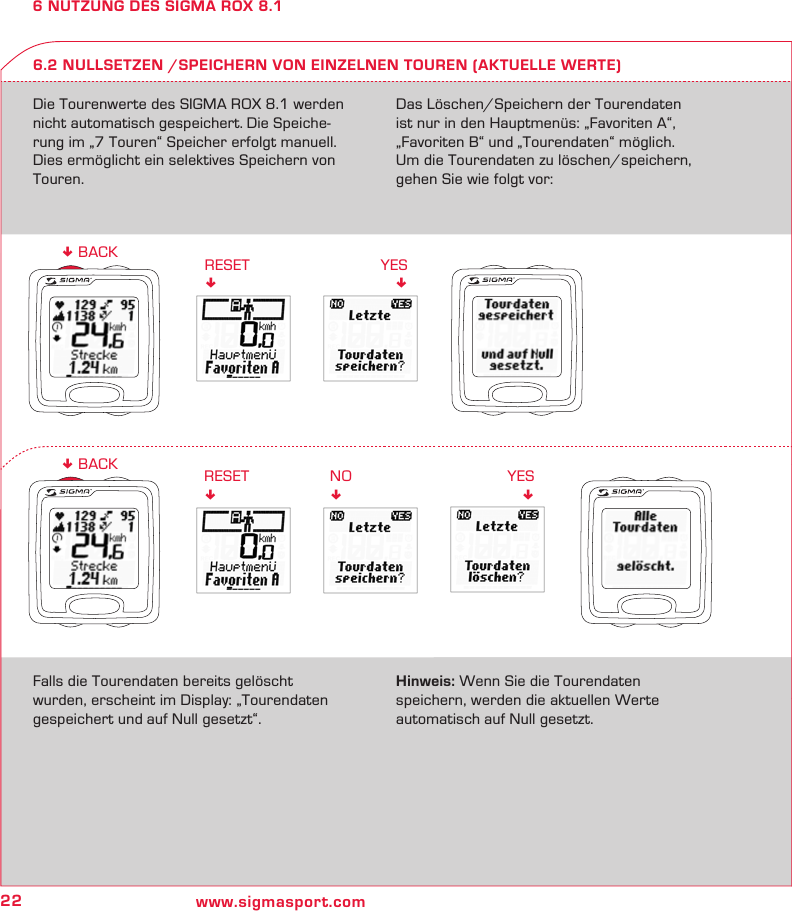

22 www.sigmasport.comYES!RESET!RESET!! BACKNO!YES!! BACK6 NUTZUNG DES SIGMA ROX 8.16.2 NULLSETZEN /SPEICHERN VON EINZELNEN TOUREN (AKTUELLE WERTE)Die Tourenwerte des SIGMA ROX 8.1 werden nicht automatisch gespeichert. Die Speiche-rung im „7 Touren“ Speicher erfolgt manuell. Dies ermöglicht ein selektives Speichern von Touren.Das Löschen/Speichern der Tourendaten ist nur in den Hauptmenüs: „Favoriten A“, „Favoriten B“ und „Tourendaten“ möglich.Um die Tourendaten zu löschen/speichern, gehen Sie wie folgt vor:Falls die Tourendaten bereits gelöscht wurden, erscheint im Display: „Tourendaten gespeichert und auf Null gesetzt“.Hinweis: Wenn Sie die Tourendaten speichern, werden die aktuellen Werte automatisch auf Null gesetzt.

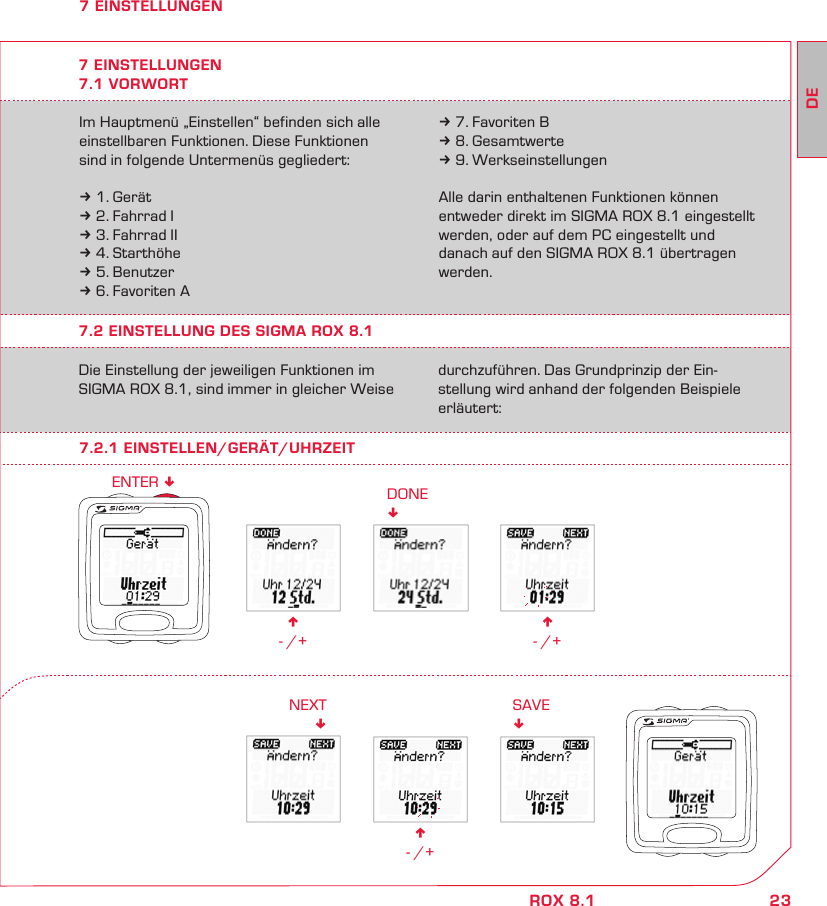

23DEROX 8.1n - /+DONE!n - /+n - /+NEXT!SAVE!ENTER !7 EINSTELLUNGENIm Hauptmenü „Einstellen“ befinden sich alle einstellbaren Funktionen. Diese Funktionen sind in folgende Untermenüs gegliedert:k 1. Gerätk 2. Fahrrad Ik 3. Fahrrad IIk 4. Starthöhek 5. Benutzerk 6. Favoriten Ak 7. Favoriten Bk 8. Gesamtwertek 9. WerkseinstellungenAlle darin enthaltenen Funktionen können entweder direkt im SIGMA ROX 8.1 eingestellt werden, oder auf dem PC eingestellt und danach auf den SIGMA ROX 8.1 übertragen werden.7.2 EINSTELLUNG DES SIGMA ROX 8.1Die Einstellung der jeweiligen Funktionen im SIGMA ROX 8.1, sind immer in gleicher Weise durchzuführen. Das Grundprinzip der Ein-stellung wird anhand der folgenden Beispiele erläutert:7 EINSTELLUNGEN7.1 VORWORT7.2.1 EINSTELLEN/GERÄT/UHRZEIT

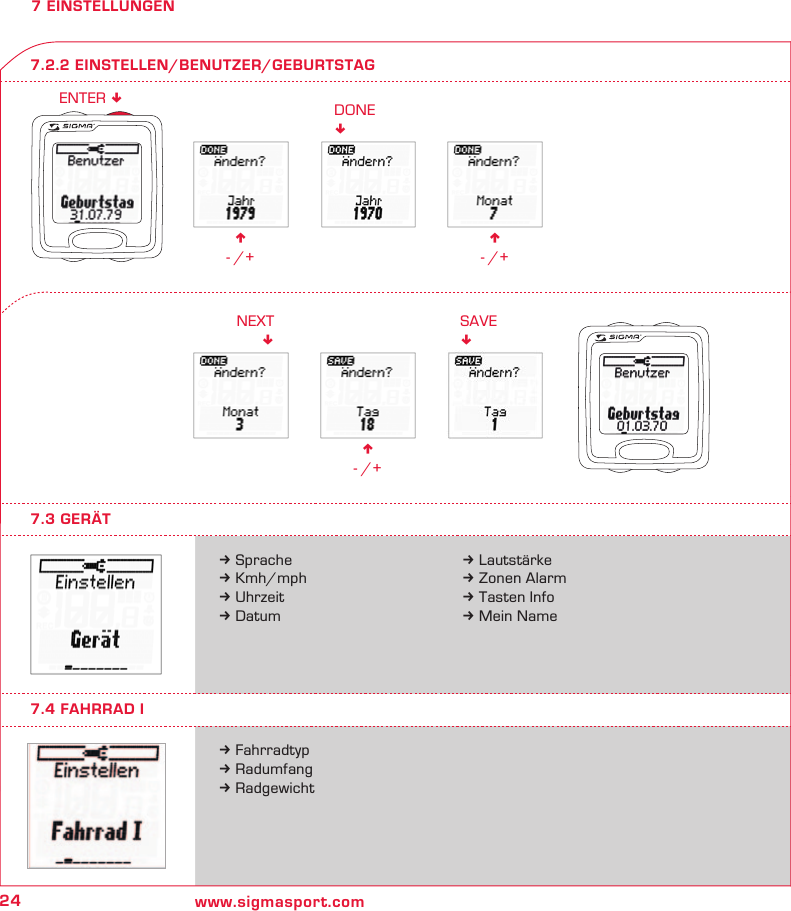

24 www.sigmasport.comn - /+DONE!n - /+n - /+NEXT!SAVE!ENTER !7 EINSTELLUNGENk Sprachek Kmh/mphk Uhrzeitk Datumk Fahrradtypk Radumfangk Radgewicht7.3 GERÄT7.2.2 EINSTELLEN/BENUTZER/GEBURTSTAGk Lautstärkek Zonen Alarmk Tasten Infok Mein Name7.4 FAHRRAD I
25DEROX 8.17 EINSTELLUNGEN7.7 BENUTZER7.6 STARTHÖHE7.8 FAVORITEN A UND B7.8.1 FAVORITEN Ak Geschlechtk Geburtstagk Gewichtk Körpergrößek Schulterbreite1. Strecke2. Fahrzeit3. Durchschnitts- geschwindigkeit4. Maximale Geschwindigkeit5. Kalorienk Starthöhe 1k Starthöhe 2k Starthöhe 3k Maximale Herzfrequenzk 1. Herzfrequenz Zonek 2. Herzfrequenz Zonek 3. Herzfrequenz Zone6. % von der maximalen Herzfrequenz7. Aktuelle Leistung8. Stoppuhr9. Aktuelle Temperatur10. Uhrzeitk Fahrradtypk Radumfangk Radgewicht7.5 FAHRRAD II

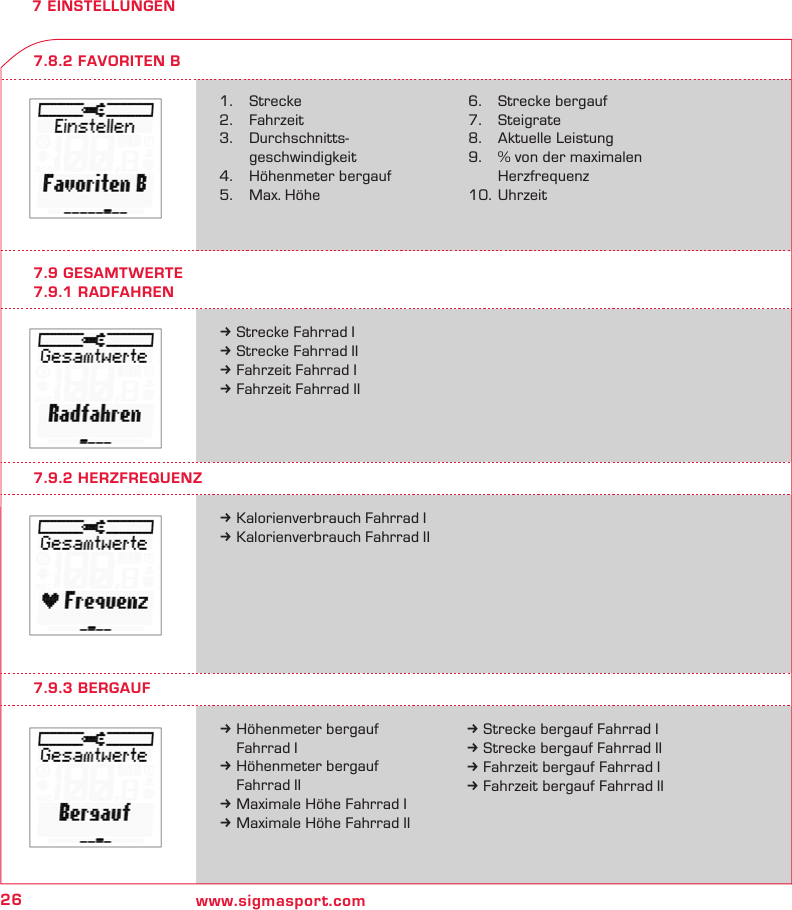

26 www.sigmasport.com7 EINSTELLUNGEN7.8.2 FAVORITEN B1. Strecke2. Fahrzeit3. Durchschnitts- geschwindigkeit4. Höhenmeter bergauf5. Max. Höhe6. Strecke bergauf7. Steigrate8. Aktuelle Leistung9. % von der maximalen Herzfrequenz10. Uhrzeit7.9 GESAMTWERTE7.9.1 RADFAHRENk Kalorienverbrauch Fahrrad Ik Kalorienverbrauch Fahrrad IIk Höhenmeter bergauf Fahrrad Ik Höhenmeter bergauf Fahrrad IIk Maximale Höhe Fahrrad Ik Maximale Höhe Fahrrad IIk Strecke Fahrrad Ik Strecke Fahrrad IIk Fahrzeit Fahrrad Ik Fahrzeit Fahrrad II7.9.2 HERZFREQUENZ7.9.3 BERGAUFk Strecke bergauf Fahrrad Ik Strecke bergauf Fahrrad IIk Fahrzeit bergauf Fahrrad Ik Fahrzeit bergauf Fahrrad II

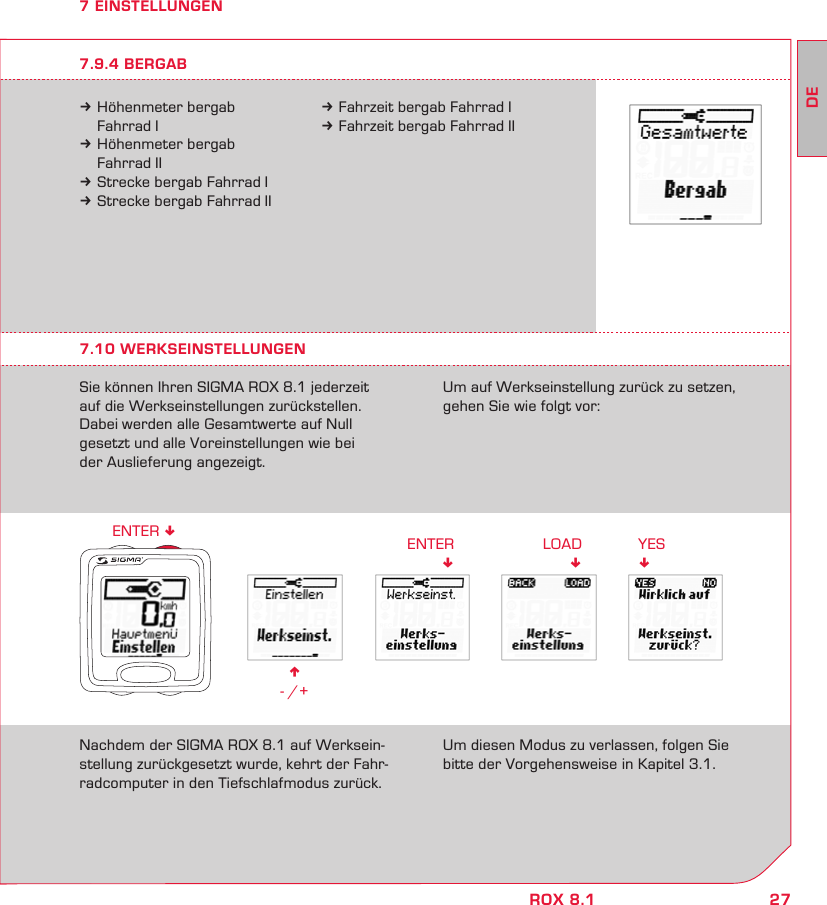

27DEROX 8.1n - /+ENTER!ENTER !LOAD!YES!7 EINSTELLUNGEN7.10 WERKSEINSTELLUNGENSie können Ihren SIGMA ROX 8.1 jederzeit auf die Werkseinstellungen zurückstellen.Dabei werden alle Gesamtwerte auf Null gesetzt und alle Voreinstellungen wie bei der Auslieferung angezeigt.Um auf Werkseinstellung zurück zu setzen, gehen Sie wie folgt vor:Nachdem der SIGMA ROX 8.1 auf Werksein-stellung zurückgesetzt wurde, kehrt der Fahr-radcomputer in den Tiefschlafmodus zurück.Um diesen Modus zu verlassen, folgen Sie bitte der Vorgehensweise in Kapitel 3.1.k Höhenmeter bergab Fahrrad Ik Höhenmeter bergab Fahrrad IIk Strecke bergab Fahrrad Ik Strecke bergab Fahrrad II7.9.4 BERGABk Fahrzeit bergab Fahrrad Ik Fahrzeit bergab Fahrrad II

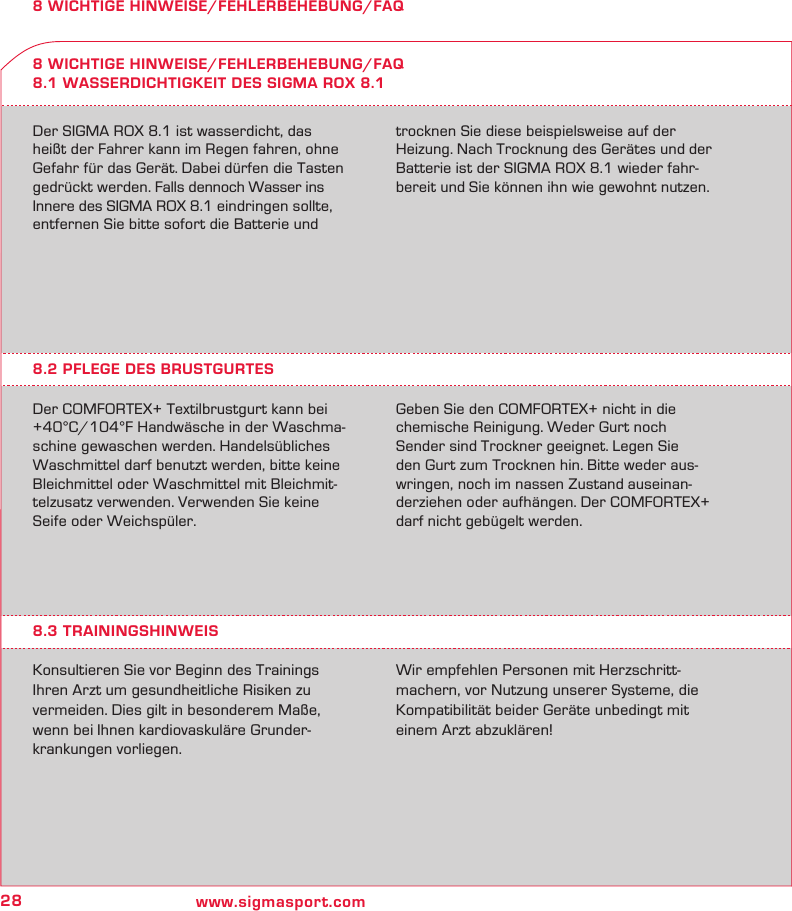

28 www.sigmasport.com8 WICHTIGE HINWEISE/FEHLERBEHEBUNG/FAQDer SIGMA ROX 8.1 ist wasserdicht, das heißt der Fahrer kann im Regen fahren, ohne Gefahr für das Gerät. Dabei dürfen die Tasten gedrückt werden. Falls dennoch Wasser ins Innere des SIGMA ROX 8.1 eindringen sollte, entfernen Sie bitte sofort die Batterie und trocknen Sie diese beispielsweise auf der Heizung. Nach Trocknung des Gerätes und der Batterie ist der SIGMA ROX 8.1 wieder fahr-bereit und Sie können ihn wie gewohnt nutzen.8 WICHTIGE HINWEISE/FEHLERBEHEBUNG/FAQ8.1 WASSERDICHTIGKEIT DES SIGMA ROX 8.18.2 PFLEGE DES BRUSTGURTESDer COMFORTEX+ Textilbrustgurt kann bei +40°C/104°F Handwäsche in der Waschma-schine gewaschen werden. Handelsübliches Waschmittel darf benutzt werden, bitte keine Bleichmittel oder Waschmittel mit Bleichmit-telzusatz verwenden. Verwenden Sie keine Seife oder Weichspüler.Geben Sie den COMFORTEX+ nicht in die chemische Reinigung. Weder Gurt noch Sender sind Trockner geeignet. Legen Sie den Gurt zum Trocknen hin. Bitte weder aus-wringen, noch im nassen Zustand auseinan-derziehen oder aufhängen. Der COMFORTEX+ darf nicht gebügelt werden.8.3 TRAININGSHINWEISKonsultieren Sie vor Beginn des Trainings Ihren Arzt um gesundheitliche Risiken zu vermeiden. Dies gilt in besonderem Maße, wenn bei Ihnen kardiovaskuläre Grunder-krankungen vorliegen.Wir empfehlen Personen mit Herzschritt-machern, vor Nutzung unserer Systeme, die Kompatibilität beider Geräte unbedingt mit einem Arzt abzuklären!

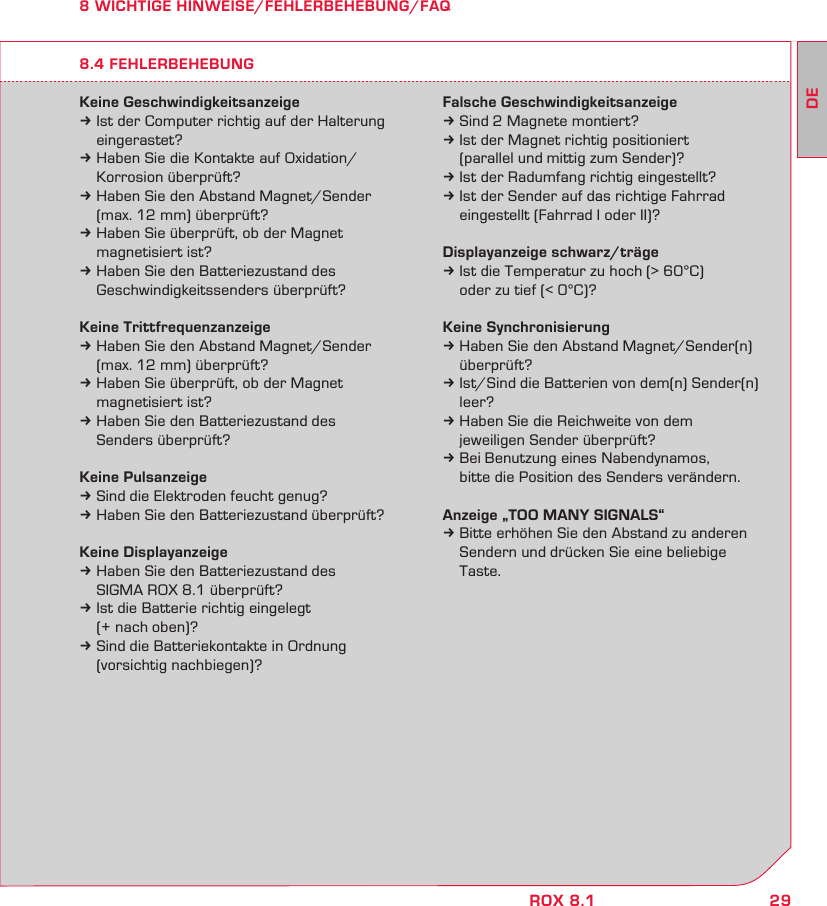

29DEROX 8.18 WICHTIGE HINWEISE/FEHLERBEHEBUNG/FAQKeine Geschwindigkeitsanzeigek Ist der Computer richtig auf der Halterung eingerastet?k Haben Sie die Kontakte auf Oxidation/ Korrosion überprüft?k Haben Sie den Abstand Magnet/Sender (max. 12 mm) überprüft?k Haben Sie überprüft, ob der Magnet magnetisiert ist?k Haben Sie den Batteriezustand des Geschwindigkeitssenders überprüft?Keine Trittfrequenzanzeigek Haben Sie den Abstand Magnet/Sender (max. 12 mm) überprüft?k Haben Sie überprüft, ob der Magnet magnetisiert ist?k Haben Sie den Batteriezustand des Senders überprüft?Keine Pulsanzeigek Sind die Elektroden feucht genug?k Haben Sie den Batteriezustand überprüft?Keine Displayanzeigek Haben Sie den Batteriezustand des SIGMA ROX 8.1 überprüft?k Ist die Batterie richtig eingelegt (+ nach oben)?k Sind die Batteriekontakte in Ordnung (vorsichtig nachbiegen)?Falsche Geschwindigkeitsanzeigek Sind 2 Magnete montiert?k Ist der Magnet richtig positioniert (parallel und mittig zum Sender)?k Ist der Radumfang richtig eingestellt?k Ist der Sender auf das richtige Fahrrad eingestellt (Fahrrad I oder II)?Displayanzeige schwarz/trägek Ist die Temperatur zu hoch (> 60°C) oder zu tief (< 0°C)?Keine Synchronisierungk Haben Sie den Abstand Magnet/Sender(n) überprüft?k Ist/Sind die Batterien von dem(n) Sender(n) leer?k Haben Sie die Reichweite von dem jeweiligen Sender überprüft?k Bei Benutzung eines Nabendynamos, bitte die Position des Senders verändern.Anzeige „TOO MANY SIGNALS“k Bitte erhöhen Sie den Abstand zu anderen Sendern und drücken Sie eine beliebige Taste.8.4 FEHLERBEHEBUNG

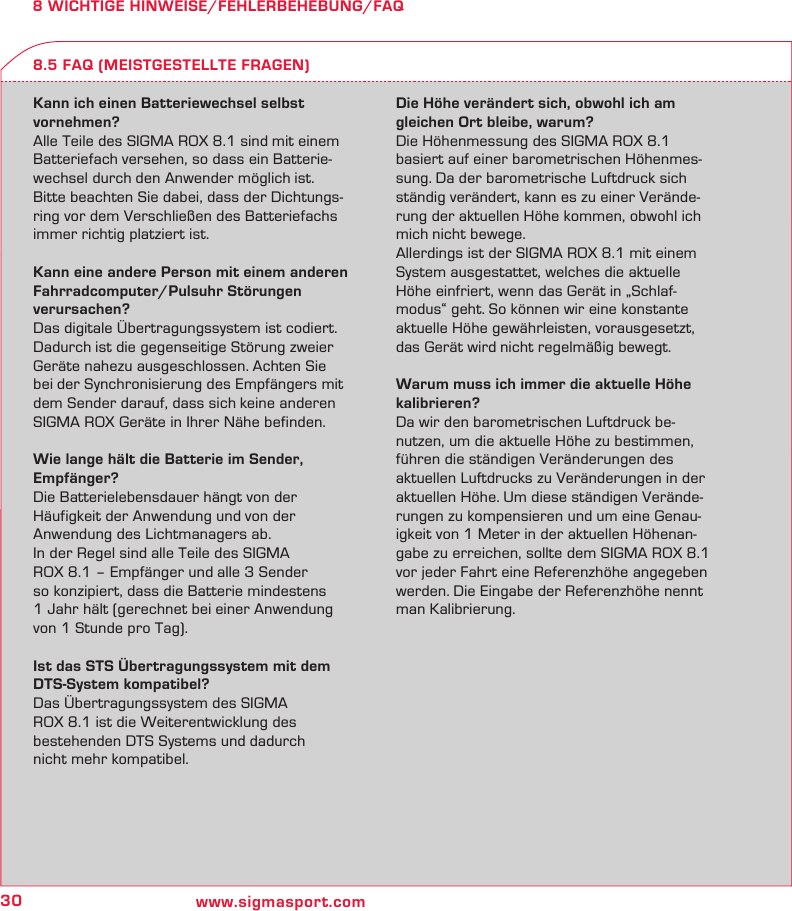

30 www.sigmasport.com8 WICHTIGE HINWEISE/FEHLERBEHEBUNG/FAQKann ich einen Batteriewechsel selbst vornehmen?Alle Teile des SIGMA ROX 8.1 sind mit einem Batteriefach versehen, so dass ein Batterie-wechsel durch den Anwender möglich ist. Bitte beachten Sie dabei, dass der Dichtungs-ring vor dem Verschließen des Batteriefachs immer richtig platziert ist.Kann eine andere Person mit einem anderen Fahrradcomputer/Pulsuhr Störungen verursachen?Das digitale Übertragungssystem ist codiert. Dadurch ist die gegenseitige Störung zweier Geräte nahezu ausgeschlossen. Achten Sie bei der Synchronisierung des Empfängers mit dem Sender darauf, dass sich keine anderen SIGMA ROX Geräte in Ihrer Nähe befinden.Wie lange hält die Batterie im Sender, Empfänger?Die Batterielebensdauer hängt von der Häufigkeit der Anwendung und von der Anwendung des Lichtmanagers ab.In der Regel sind alle Teile des SIGMA ROX 8.1 – Empfänger und alle 3 Sender so konzipiert, dass die Batterie mindestens 1 Jahr hält (gerechnet bei einer Anwendung von 1 Stunde pro Tag).Ist das STS Übertragungssystem mit dem DTS-System kompatibel?Das Übertragungssystem des SIGMA ROX 8.1 ist die Weiterentwicklung des bestehenden DTS Systems und dadurch nicht mehr kompatibel.Die Höhe verändert sich, obwohl ich am gleichen Ort bleibe, warum?Die Höhenmessung des SIGMA ROX 8.1 basiert auf einer barometrischen Höhenmes-sung. Da der barometrische Luftdruck sich ständig verändert, kann es zu einer Verände-rung der aktuellen Höhe kommen, obwohl ich mich nicht bewege.Allerdings ist der SIGMA ROX 8.1 mit einem System ausgestattet, welches die aktuelle Höhe einfriert, wenn das Gerät in „Schlaf-modus“ geht. So können wir eine konstante aktuelle Höhe gewährleisten, vorausgesetzt, das Gerät wird nicht regelmäßig bewegt.Warum muss ich immer die aktuelle Höhe kalibrieren?Da wir den barometrischen Luftdruck be-nutzen, um die aktuelle Höhe zu bestimmen, führen die ständigen Veränderungen des aktuellen Luftdrucks zu Veränderungen in der aktuellen Höhe. Um diese ständigen Verände-rungen zu kompensieren und um eine Genau-igkeit von 1 Meter in der aktuellen Höhenan-gabe zu erreichen, sollte dem SIGMA ROX 8.1 vor jeder Fahrt eine Referenzhöhe angegeben werden. Die Eingabe der Referenzhöhe nennt man Kalibrierung.8.5 FAQ (MEISTGESTELLTE FRAGEN)

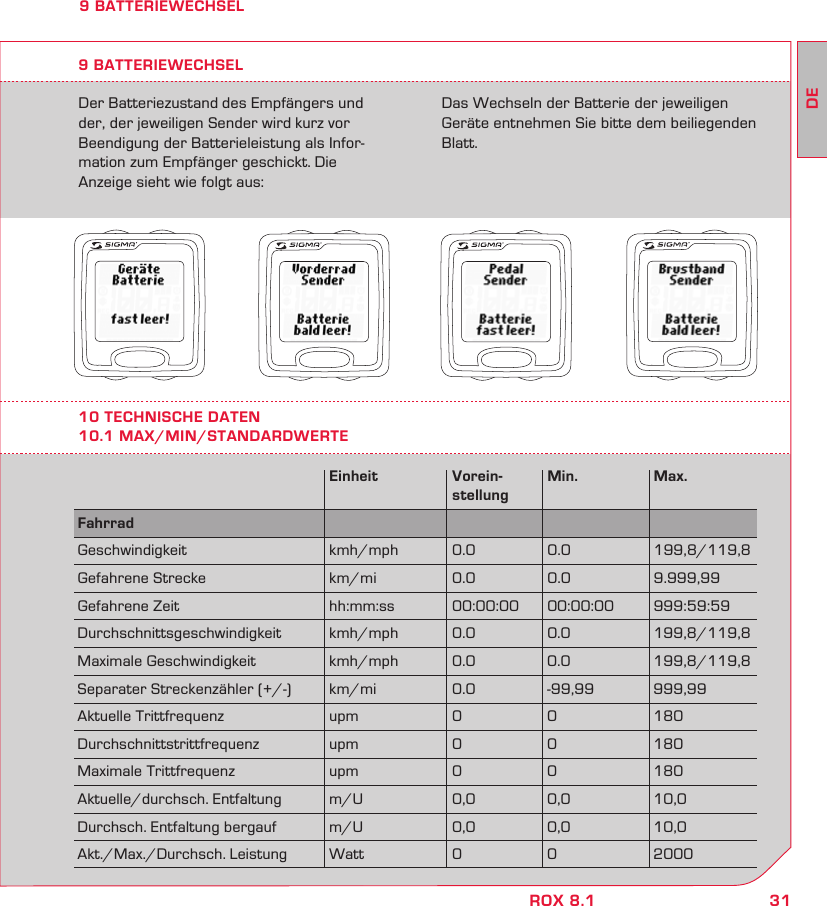

31DEROX 8.19 BATTERIEWECHSELDer Batteriezustand des Empfängers und der, der jeweiligen Sender wird kurz vor Beendigung der Batterieleistung als Infor-mation zum Empfänger geschickt. Die Anzeige sieht wie folgt aus:9 BATTERIEWECHSELDas Wechseln der Batterie der jeweiligen Geräte entnehmen Sie bitte dem beiliegenden Blatt.10 TECHNISCHE DATEN10.1 MAX/MIN/STANDARDWERTE Einheit Vorein- Min. Max. stellungFahrrad Geschwindigkeit kmh/mph 0.0 0.0 199,8/119,8Gefahrene Strecke km/mi 0.0 0.0 9.999,99Gefahrene Zeit hh:mm:ss 00:00:00 00:00:00 999:59:59Durchschnittsgeschwindigkeit kmh/mph 0.0 0.0 199,8/119,8Maximale Geschwindigkeit kmh/mph 0.0 0.0 199,8/119,8Separater Streckenzähler (+/-) km/mi 0.0 -99,99 999,99Aktuelle Trittfrequenz upm 0 0 180Durchschnittstrittfrequenz upm 0 0 180Maximale Trittfrequenz upm 0 0 180Aktuelle/durchsch. Entfaltung m/U 0,0 0,0 10,0Durchsch. Entfaltung bergauf m/U 0,0 0,0 10,0Akt./Max./Durchsch. Leistung Watt 0 0 2000

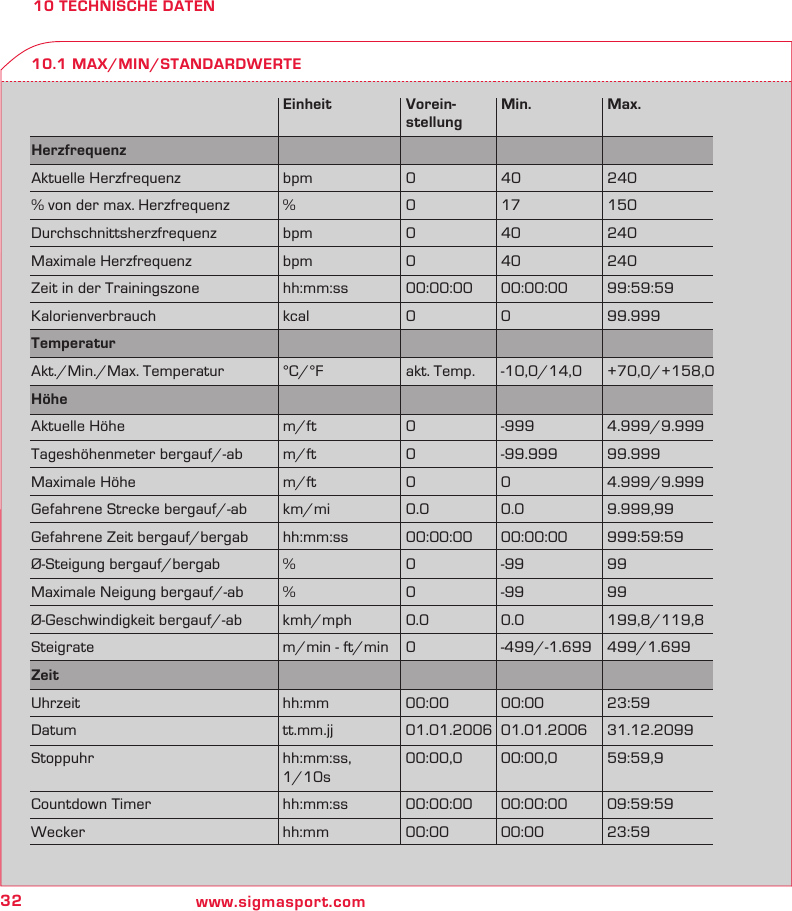

32 www.sigmasport.com10 TECHNISCHE DATEN10.1 MAX/MIN/STANDARDWERTE Einheit Vorein- Min. Max. stellungHerzfrequenz Aktuelle Herzfrequenz bpm 0 40 240% von der max. Herzfrequenz % 0 17 150Durchschnittsherzfrequenz bpm 0 40 240Maximale Herzfrequenz bpm 0 40 240Zeit in der Trainingszone hh:mm:ss 00:00:00 00:00:00 99:59:59Kalorienverbrauch kcal 0 0 99.999Temperatur Akt./Min./Max. Temperatur °C/°F akt. Temp. -10,0/14,0 +70,0/+158,0Höhe Aktuelle Höhe m/ft 0 -999 4.999/9.999Tageshöhenmeter bergauf/-ab m/ft 0 -99.999 99.999Maximale Höhe m/ft 0 0 4.999/9.999Gefahrene Strecke bergauf/-ab km/mi 0.0 0.0 9.999,99Gefahrene Zeit bergauf/bergab hh:mm:ss 00:00:00 00:00:00 999:59:59Ø-Steigung bergauf/bergab % 0 -99 99Maximale Neigung bergauf/-ab % 0 -99 99Ø-Geschwindigkeit bergauf/-ab kmh/mph 0.0 0.0 199,8/119,8Steigrate m/min - ft/min 0 -499/-1.699 499/1.699Zeit Uhrzeit hh:mm 00:00 00:00 23:59Datum tt.mm.jj 01.01.2006 01.01.2006 31.12.2099Stoppuhr hh:mm:ss, 00:00,0 00:00,0 59:59,9 1/10sCountdown Timer hh:mm:ss 00:00:00 00:00:00 09:59:59Wecker hh:mm 00:00 00:00 23:59

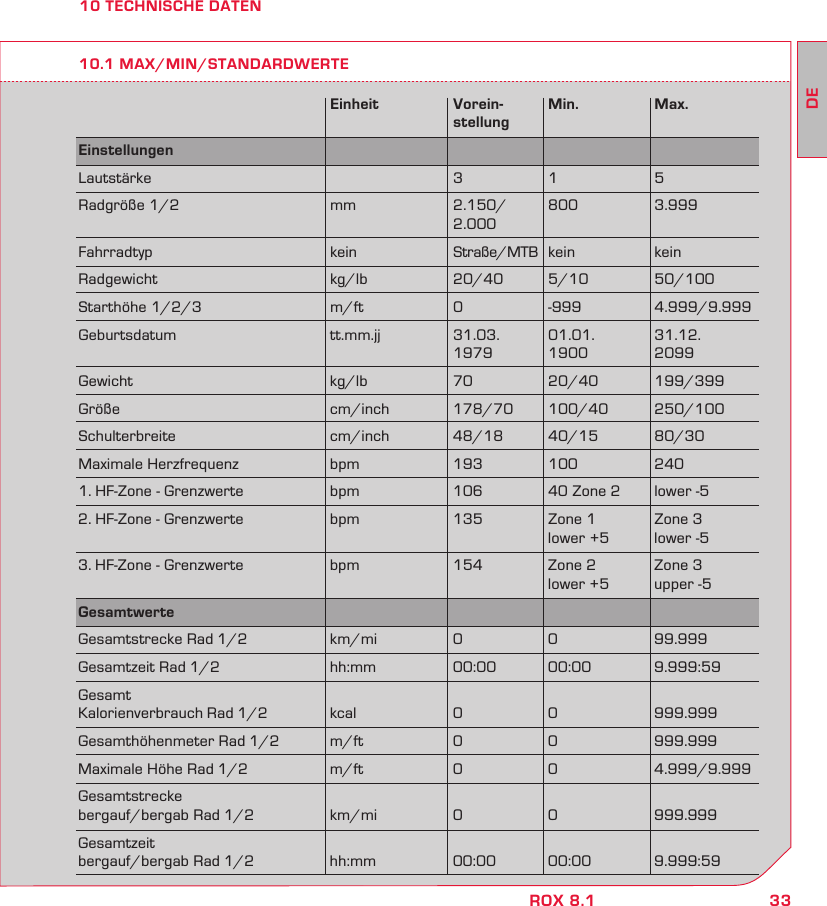

33DEROX 8.110 TECHNISCHE DATEN10.1 MAX/MIN/STANDARDWERTE Einheit Vorein- Min. Max. stellungEinstellungen Lautstärke 3 1 5Radgröße 1/2 mm 2.150/ 800 3.999 2.000Fahrradtyp kein Straße/MTB kein keinRadgewicht kg/lb 20/40 5/10 50/100Starthöhe 1/2/3 m/ft 0 -999 4.999/9.999Geburtsdatum tt.mm.jj 31.03. 01.01. 31.12. 1979 1900 2099Gewicht kg/lb 70 20/40 199/399Größe cm/inch 178/70 100/40 250/100Schulterbreite cm/inch 48/18 40/15 80/30Maximale Herzfrequenz bpm 193 100 2401. HF-Zone - Grenzwerte bpm 106 40 Zone 2 lower -52. HF-Zone - Grenzwerte bpm 135 Zone 1 Zone 3 lower +5 lower -53. HF-Zone - Grenzwerte bpm 154 Zone 2 Zone 3 lower +5 upper -5Gesamtwerte Gesamtstrecke Rad 1/2 km/mi 0 0 99.999Gesamtzeit Rad 1/2 hh:mm 00:00 00:00 9.999:59Gesamt Kalorienverbrauch Rad 1/2 kcal 0 0 999.999Gesamthöhenmeter Rad 1/2 m/ft 0 0 999.999Maximale Höhe Rad 1/2 m/ft 0 0 4.999/9.999Gesamtstrecke bergauf/bergab Rad 1/2 km/mi 0 0 999.999Gesamtzeit bergauf/bergab Rad 1/2 hh:mm 00:00 00:00 9.999:59

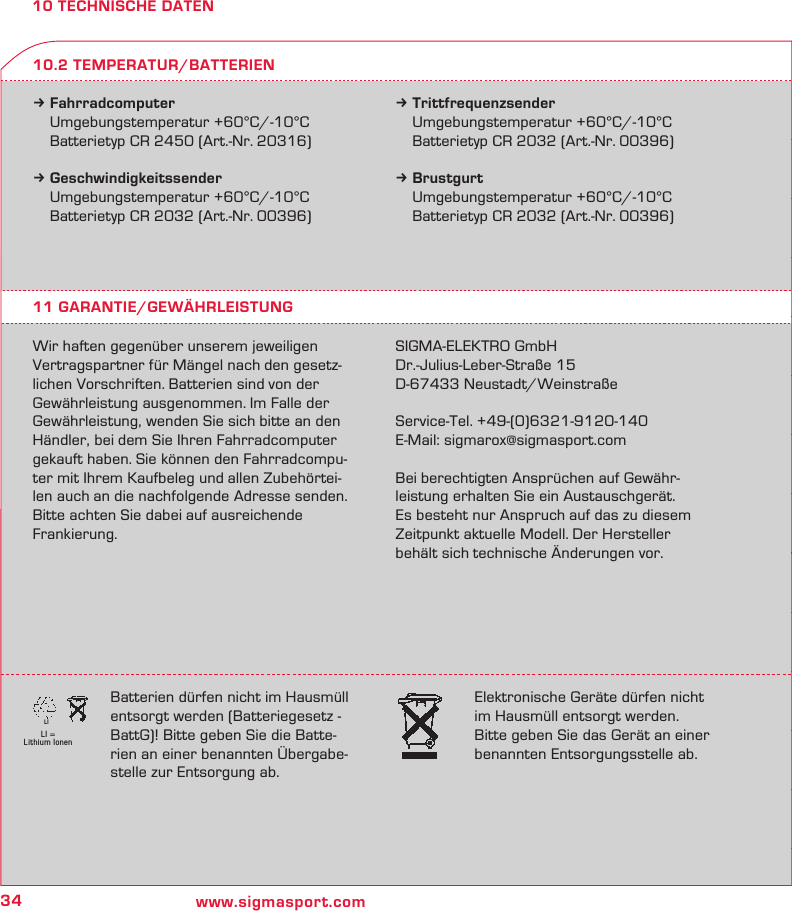

34 www.sigmasport.comLI = Lithium IonenLI10 TECHNISCHE DATENk Fahrradcomputer Umgebungstemperatur +60°C/-10°C Batterietyp CR 2450 (Art.-Nr. 20316)k Geschwindigkeitssender Umgebungstemperatur +60°C/-10°C Batterietyp CR 2032 (Art.-Nr. 00396)k Trittfrequenzsender Umgebungstemperatur +60°C/-10°C Batterietyp CR 2032 (Art.-Nr. 00396)k Brustgurt Umgebungstemperatur +60°C/-10°C Batterietyp CR 2032 (Art.-Nr. 00396)11 GARANTIE/GEWÄHRLEISTUNGWir haften gegenüber unserem jeweiligen Vertragspartner für Mängel nach den gesetz-lichen Vorschriften. Batterien sind von der Gewährleistung ausgenommen. Im Falle der Gewährleistung, wenden Sie sich bitte an den Händler, bei dem Sie Ihren Fahrradcomputer gekauft haben. Sie können den Fahrradcompu-ter mit Ihrem Kaufbeleg und allen Zubehörtei-len auch an die nachfolgende Adresse senden. Bitte achten Sie dabei auf ausreichende Frankierung.SIGMA-ELEKTRO GmbHDr.-Julius-Leber-Straße 15D-67433 Neustadt/WeinstraßeService-Tel. +49-(0)6321-9120-140E-Mail: sigmarox@sigmasport.comBei berechtigten Ansprüchen auf Gewähr-leistung erhalten Sie ein Austauschgerät. Es besteht nur Anspruch auf das zu diesem Zeitpunkt aktuelle Modell. Der Hersteller behält sich technische Änderungen vor.10.2 TEMPERATUR/BATTERIENBatterien dürfen nicht im Hausmüll entsorgt werden (Batteriegesetz - BattG)! Bitte geben Sie die Batte-rien an einer benannten Übergabe-stelle zur Entsorgung ab.Elektronische Geräte dürfen nicht im Hausmüll entsorgt werden. Bitte geben Sie das Gerät an einer benannten Entsorgungsstelle ab.

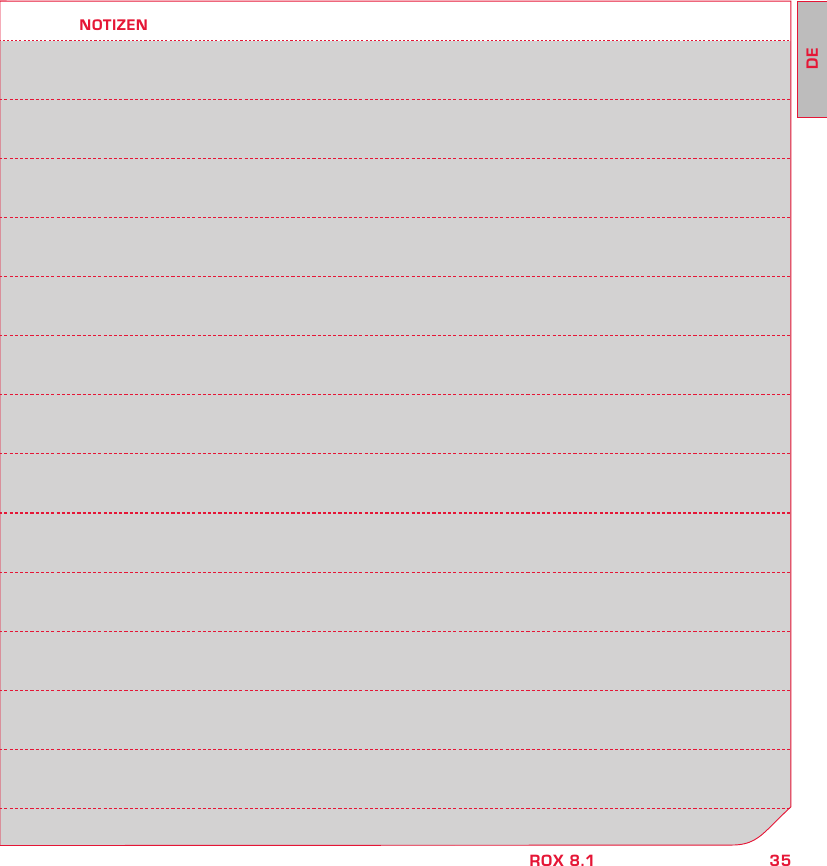

35DEROX 8.1NOTIZEN

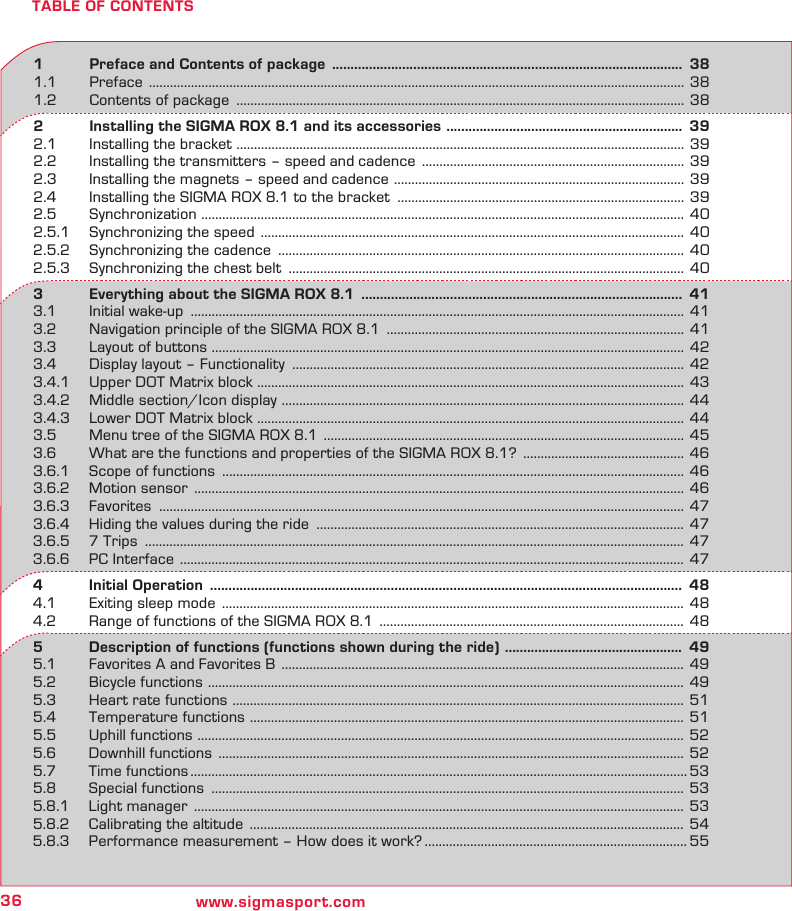

36 www.sigmasport.comTABLE OF CONTENTS1 Preface and Contents of package ............................................................................................... 381.1 Preface ......................................................................................................................................................... 381.2 Contents of package ................................................................................................................................ 382 Installing the SIGMA ROX 8.1 and its accessories ................................................................ 392.1 Installing the bracket ................................................................................................................................ 392.2 Installing the transmitters – speed and cadence ........................................................................... 392.3 Installing the magnets – speed and cadence ................................................................................... 392.4 Installing the SIGMA ROX 8.1 to the bracket .................................................................................. 392.5 Synchronization .......................................................................................................................................... 402.5.1 Synchronizing the speed ......................................................................................................................... 402.5.2 Synchronizing the cadence .................................................................................................................... 402.5.3 Synchronizing the chest belt ................................................................................................................. 403 Everything about the SIGMA ROX 8.1 ....................................................................................... 413.1 Initial wake-up ............................................................................................................................................. 413.2 Navigation principle of the SIGMA ROX 8.1 ..................................................................................... 413.3 Layout of buttons ....................................................................................................................................... 423.4 Display layout – Functionality ................................................................................................................ 423.4.1 Upper DOT Matrix block .......................................................................................................................... 433.4.2 Middle section/Icon display ................................................................................................................... 443.4.3 Lower DOT Matrix block .......................................................................................................................... 443.5 Menu tree of the SIGMA ROX 8.1 ....................................................................................................... 453.6 What are the functions and properties of the SIGMA ROX 8.1? .............................................. 463.6.1 Scope of functions .................................................................................................................................... 463.6.2 Motion sensor ............................................................................................................................................ 463.6.3 Favorites ...................................................................................................................................................... 473.6.4 Hiding the values during the ride ......................................................................................................... 473.6.5 7 Trips .......................................................................................................................................................... 473.6.6 PC Interface ................................................................................................................................................ 474 Initial Operation ................................................................................................................................ 484.1 Exiting sleep mode .................................................................................................................................... 484.2 Range of functions of the SIGMA ROX 8.1 ....................................................................................... 485 Description of functions (functions shown during the ride) ................................................ 495.1 Favorites A and Favorites B ................................................................................................................... 495.2 Bicycle functions ........................................................................................................................................ 495.3 Heart rate functions ................................................................................................................................. 515.4 Temperature functions ............................................................................................................................ 515.5 Uphill functions ........................................................................................................................................... 525.6 Downhill functions ..................................................................................................................................... 525.7 Time functions .............................................................................................................................................. 535.8 Special functions ....................................................................................................................................... 535.8.1 Light manager ............................................................................................................................................ 535.8.2 Calibrating the altitude ............................................................................................................................ 545.8.3 Performance measurement – How does it work? ........................................................................... 55

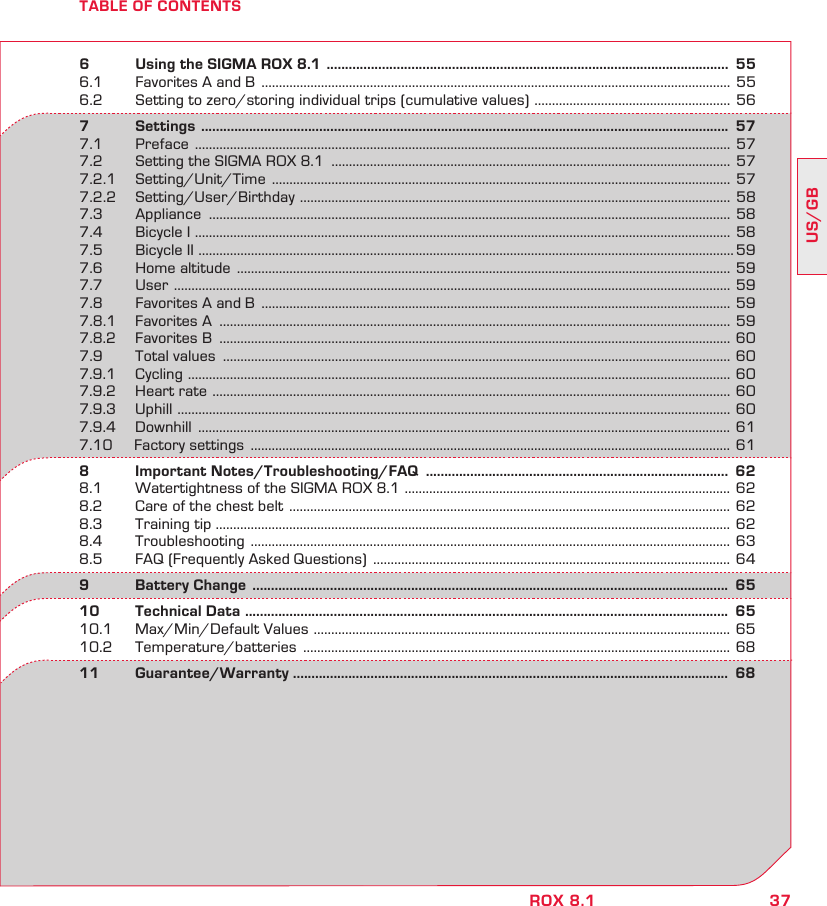

37US/GBROX 8.1TABLE OF CONTENTS6 Using the SIGMA ROX 8.1 ............................................................................................................. 556.1 Favorites A and B ...................................................................................................................................... 556.2 Setting to zero/storing individual trips (cumulative values) ........................................................ 567 Settings ............................................................................................................................................... 577.1 Preface ......................................................................................................................................................... 577.2 Setting the SIGMA ROX 8.1 .................................................................................................................. 577.2.1 Setting/Unit/Time ................................................................................................................................... 577.2.2 Setting/User/Birthday ........................................................................................................................... 587.3 Appliance ..................................................................................................................................................... 587.4 Bicycle I ......................................................................................................................................................... 587.5 Bicycle II ......................................................................................................................................................... 597.6 Home altitude ............................................................................................................................................. 597.7 User ............................................................................................................................................................... 597.8 Favorites A and B ...................................................................................................................................... 597.8.1 Favorites A .................................................................................................................................................. 597.8.2 Favorites B .................................................................................................................................................. 607.9 Total values ................................................................................................................................................. 607.9.1 Cycling ........................................................................................................................................................... 607.9.2 Heart rate .................................................................................................................................................... 607.9.3 Uphill .............................................................................................................................................................. 607.9.4 Downhill ........................................................................................................................................................ 617.10 Factory settings ......................................................................................................................................... 618 Important Notes/Troubleshooting/FAQ .................................................................................. 628.1 Watertightness of the SIGMA ROX 8.1 ............................................................................................. 628.2 Care of the chest belt .............................................................................................................................. 628.3 Training tip ................................................................................................................................................... 628.4 Troubleshooting ......................................................................................................................................... 638.5 FAQ (Frequently Asked Questions) ...................................................................................................... 649 Battery Change ................................................................................................................................. 6510 Technical Data ................................................................................................................................... 6510.1 Max/Min/Default Values ....................................................................................................................... 6510.2 Temperature/batteries .......................................................................................................................... 6811 Guarantee/Warranty ...................................................................................................................... 68

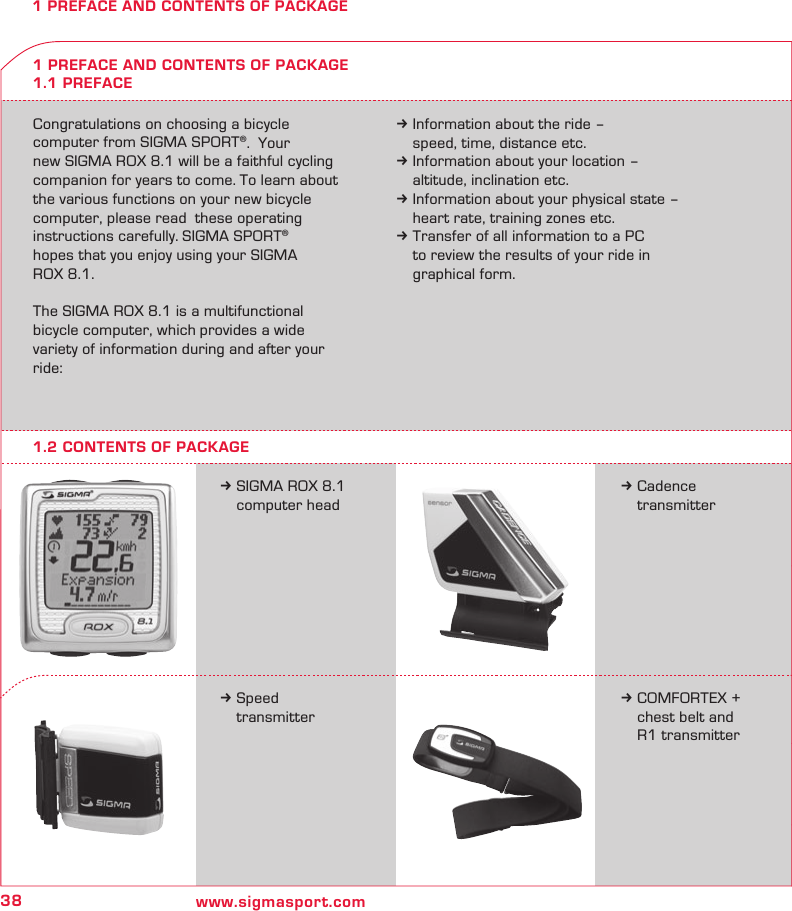

38 www.sigmasport.com1 PREFACE AND CONTENTS OF PACKAGECongratulations on choosing a bicycle computer from SIGMA SPORT®. Your new SIGMA ROX 8.1 will be a faithful cycling companion for years to come. To learn about the various functions on your new bicycle computer, please read these operating instructions carefully. SIGMA SPORT® hopes that you enjoy using your SIGMA ROX 8.1.The SIGMA ROX 8.1 is a multifunctional bicycle computer, which provides a wide variety of information during and after your ride:k Information about the ride – speed, time, distance etc.k Information about your location – altitude, inclination etc.k Information about your physical state – heart rate, training zones etc.k Transfer of all information to a PC to review the results of your ride in graphical form.k SIGMA ROX 8.1 computer head1 PREFACE AND CONTENTS OF PACKAGE1.1 PREFACEk Cadence transmitterk Speed transmitterk COMFORTEX + chest belt and R1 transmitter1.2 CONTENTS OF PACKAGE

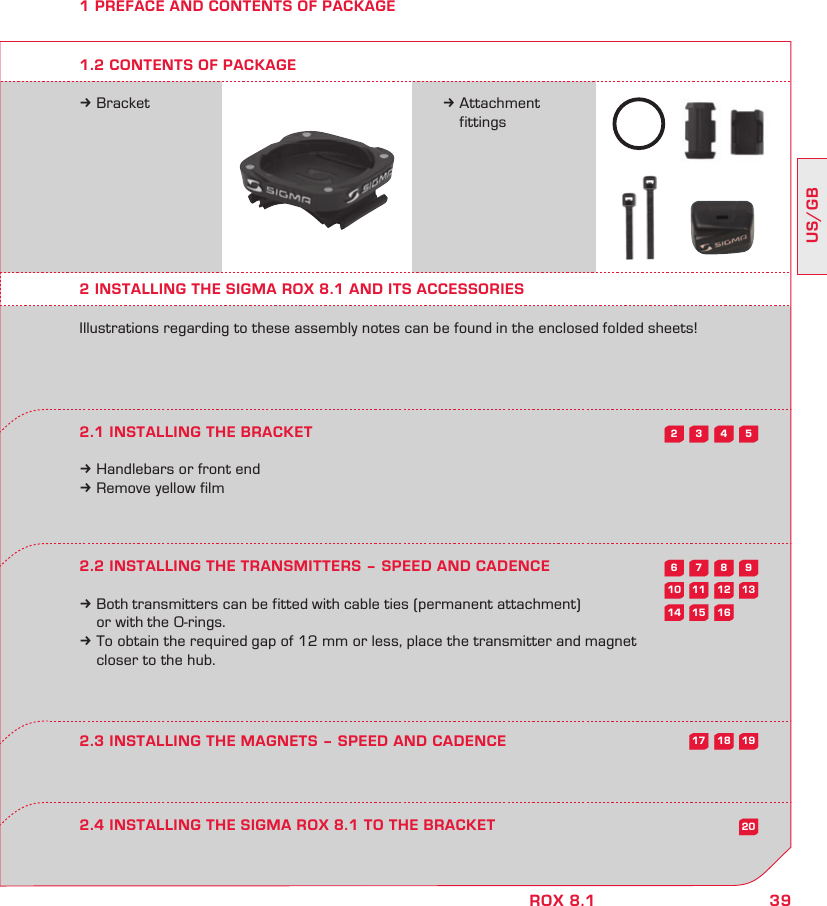

39US/GBROX 8.15432987613121110201615141918171 PREFACE AND CONTENTS OF PACKAGEk Bracket k Attachment fittings2 INSTALLING THE SIGMA ROX 8.1 AND ITS ACCESSORIESIllustrations regarding to these assembly notes can be found in the enclosed folded sheets!2.1 INSTALLING THE BRACKETk Handlebars or front endk Remove yellow film2.2 INSTALLING THE TRANSMITTERS – SPEED AND CADENCEk Both transmitters can be fitted with cable ties (permanent attachment) or with the O-rings.k To obtain the required gap of 12 mm or less, place the transmitter and magnet closer to the hub.2.4 INSTALLING THE SIGMA ROX 8.1 TO THE BRACKET2.3 INSTALLING THE MAGNETS – SPEED AND CADENCE1.2 CONTENTS OF PACKAGE

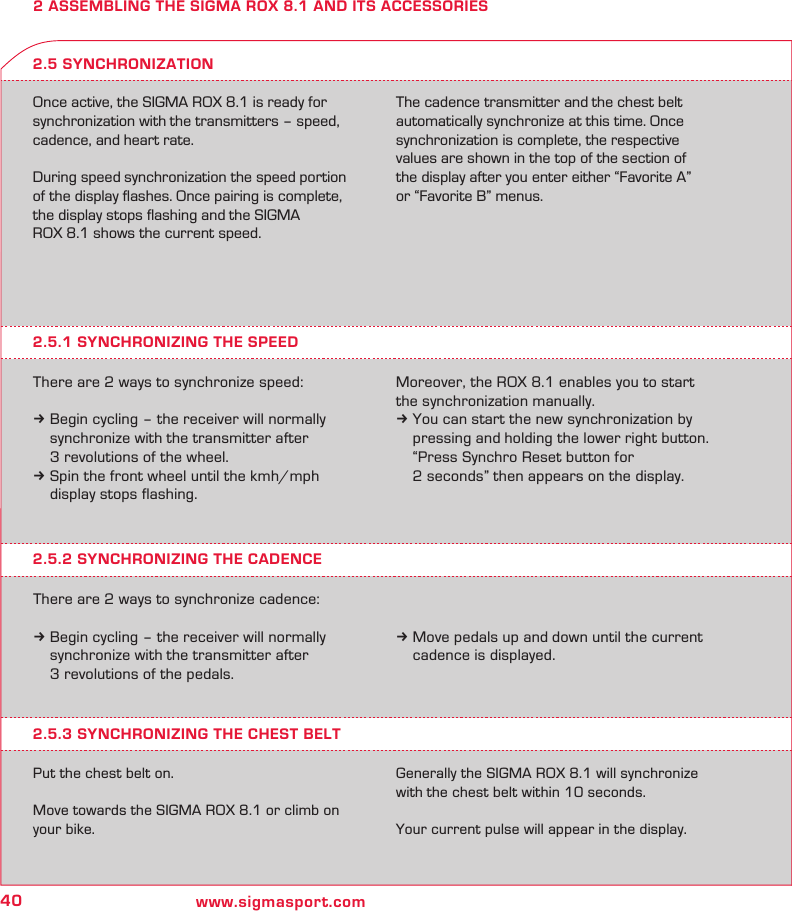

40 www.sigmasport.com2 ASSEMBLING THE SIGMA ROX 8.1 AND ITS ACCESSORIESOnce active, the SIGMA ROX 8.1 is ready for synchronization with the transmitters – speed, cadence, and heart rate.During speed synchronization the speed portion of the display flashes. Once pairing is complete, the display stops flashing and the SIGMA ROX 8.1 shows the current speed. The cadence transmitter and the chest belt automatically synchronize at this time. Once synchronization is complete, the respective values are shown in the top of the section of the display after you enter either “Favorite A” or “Favorite B” menus.2.5.1 SYNCHRONIZING THE SPEEDThere are 2 ways to synchronize speed:k Begin cycling – the receiver will normally synchronize with the transmitter after 3 revolutions of the wheel.k Spin the front wheel until the kmh/mph display stops flashing.2.5 SYNCHRONIZATIONMoreover, the ROX 8.1 enables you to start the synchronization manually.k You can start the new synchronization by pressing and holding the lower right button. “Press Synchro Reset button for 2 seconds” then appears on the display.2.5.2 SYNCHRONIZING THE CADENCEThere are 2 ways to synchronize cadence:k Begin cycling – the receiver will normally synchronize with the transmitter after 3 revolutions of the pedals.k Move pedals up and down until the current cadence is displayed.2.5.3 SYNCHRONIZING THE CHEST BELTPut the chest belt on.Move towards the SIGMA ROX 8.1 or climb on your bike. Generally the SIGMA ROX 8.1 will synchronize with the chest belt within 10 seconds.Your current pulse will appear in the display.

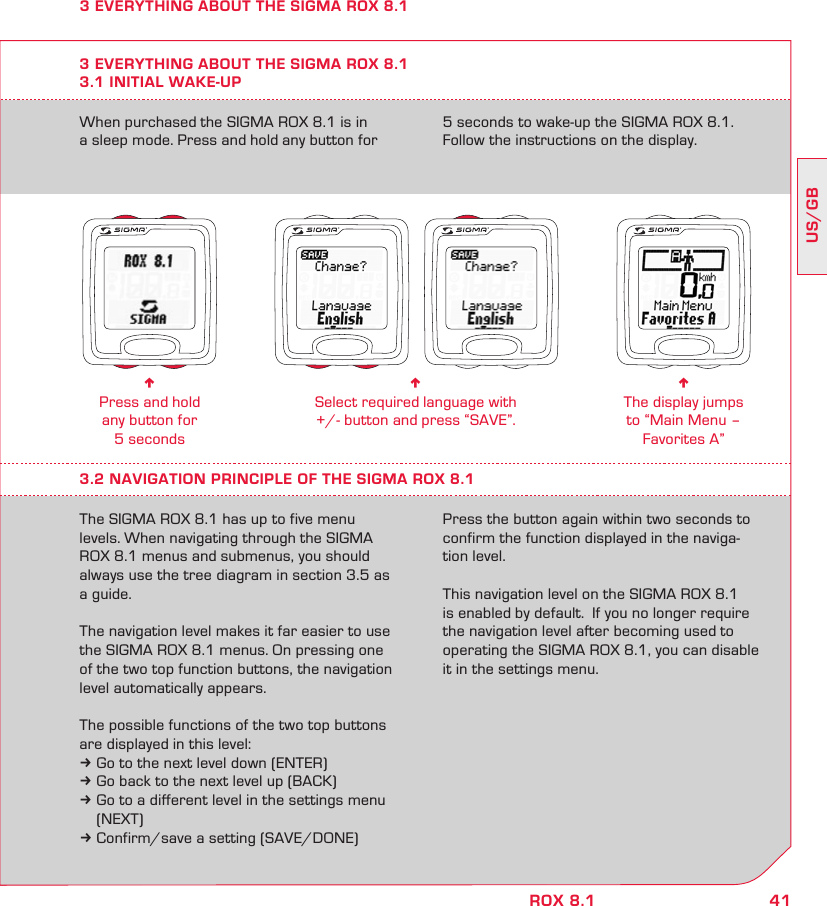

41US/GBROX 8.1When purchased the SIGMA ROX 8.1 is in a sleep mode. Press and hold any button for 5 seconds to wake-up the SIGMA ROX 8.1. Follow the instructions on the display.3 EVERYTHING ABOUT THE SIGMA ROX 8.13.1 INITIAL WAKE-UPn Press and hold any button for 5 secondsn Select required language with +/- button and press “SAVE”.n The display jumps to “Main Menu – Favorites A”3.2 NAVIGATION PRINCIPLE OF THE SIGMA ROX 8.1The SIGMA ROX 8.1 has up to five menu levels. When navigating through the SIGMA ROX 8.1 menus and submenus, you should always use the tree diagram in section 3.5 as a guide.The navigation level makes it far easier to use the SIGMA ROX 8.1 menus. On pressing one of the two top function buttons, the navigation level automatically appears.The possible functions of the two top buttons are displayed in this level:k Go to the next level down (ENTER)k Go back to the next level up (BACK)k Go to a different level in the settings menu (NEXT)k Confirm/save a setting (SAVE/DONE)Press the button again within two seconds to confirm the function displayed in the naviga-tion level.This navigation level on the SIGMA ROX 8.1 is enabled by default. If you no longer require the navigation level after becoming used to operating the SIGMA ROX 8.1, you can disable it in the settings menu.3 EVERYTHING ABOUT THE SIGMA ROX 8.1

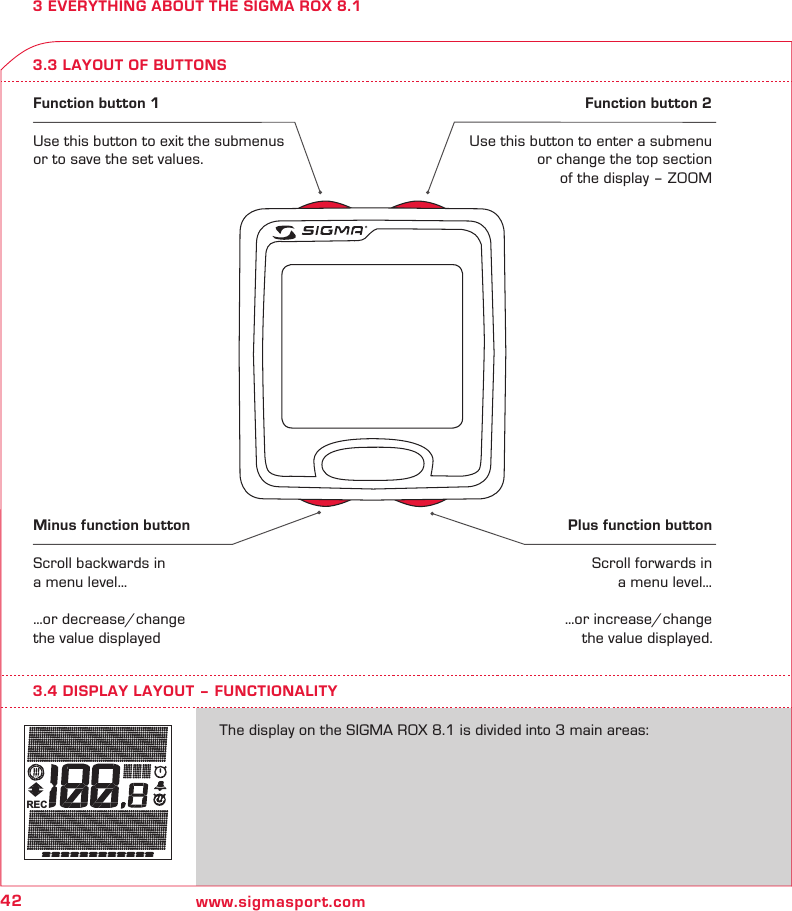

42 www.sigmasport.comREC3 EVERYTHING ABOUT THE SIGMA ROX 8.13.3 LAYOUT OF BUTTONSFunction button 1Use this button to exit the submenus or to save the set values.Function button 2Use this button to enter a submenu or change the top section of the display – ZOOMMinus function buttonScroll backwards in a menu level……or decrease/change the value displayedPlus function button Scroll forwards in a menu level……or increase/change the value displayed.The display on the SIGMA ROX 8.1 is divided into 3 main areas:3.4 DISPLAY LAYOUT – FUNCTIONALITY
43US/GBROX 8.13 EVERYTHING ABOUT THE SIGMA ROX 8.1This section shows various information depending upon the menu.3.4.1 UPPER DOT MATRIX BLOCK3.4.1.1 FAVORITES A AND BUp to 4 current values can be displayed here:k The current altitude (permanent)k The current incline (permanent)k Your current pulse (only if the chest belt has been put on)k The current cadence (only if the cadence transmitter is fitted)By pressing the top right button, the display zooms so that only 1 of the 4 possible functions is largely displayed. Press the top right button again to scroll to the next function.3.4.1.2 NAVIGATION LEVELWhen enabled, the navigation level always appears by pressing one of the two top function buttons once. The possible button functions are shown in the navigation level. Once you are familiar with the computer and its functions, you have the option of switching off the navigation level in the “Settings” menu (settings/unit/buttons info).3.4.1.3 INFORMATION BARThe upper DOT matrix block, or the “information bar”, helps you to find your way around the levels. This applies to the following menu levels: “Trip data”; “Time”; “Memory”; “Setting”. The main menu is shown in the top part of the display, while the current submenu is shown in the bottom part.

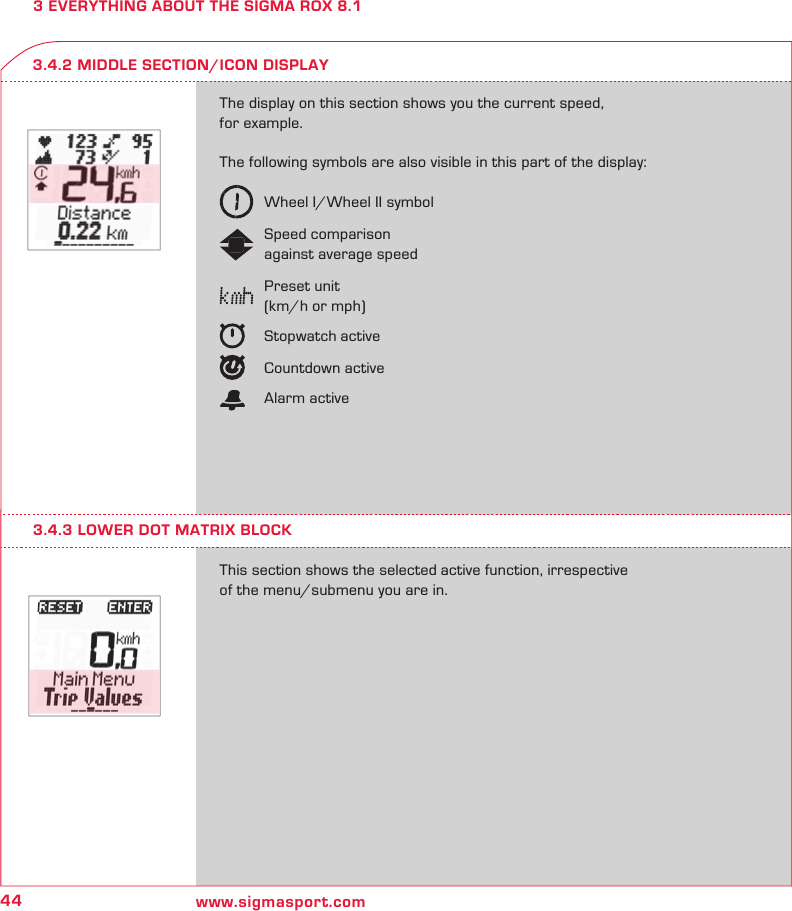

44 www.sigmasport.com3 EVERYTHING ABOUT THE SIGMA ROX 8.1The display on this section shows you the current speed, for example. The following symbols are also visible in this part of the display: Wheel I/Wheel II symbol Speed comparison against average speed Preset unit (km/h or mph) Stopwatch active Countdown active Alarm activeThis section shows the selected active function, irrespective of the menu/submenu you are in.3.4.2 MIDDLE SECTION/ICON DISPLAY3.4.3 LOWER DOT MATRIX BLOCK

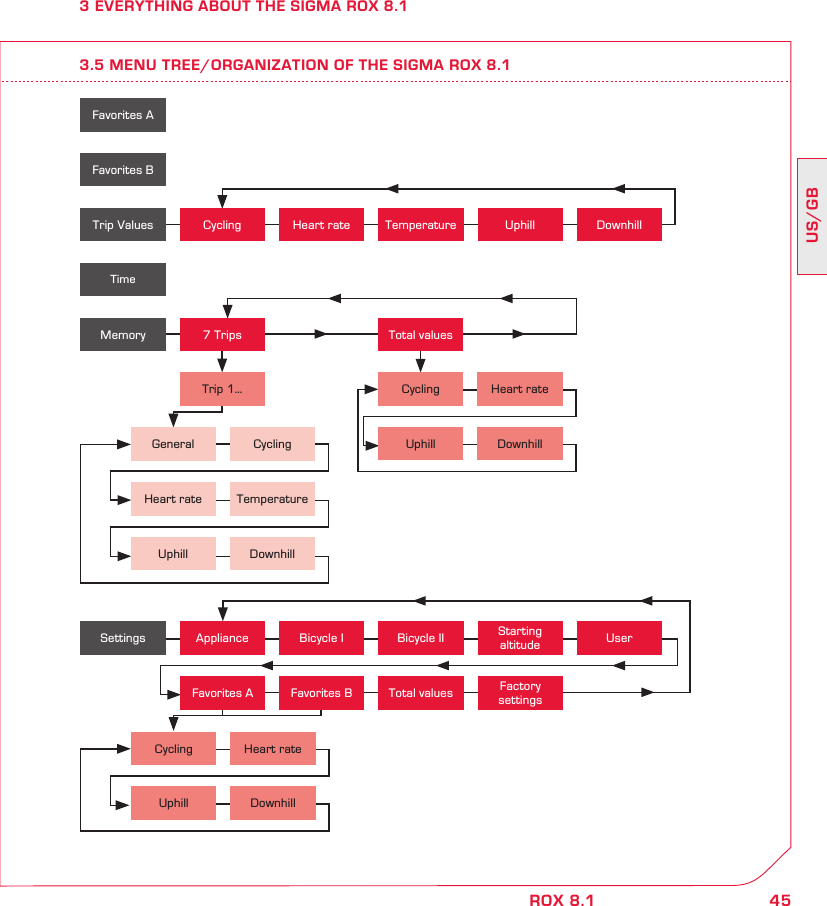

45US/GBROX 8.13 EVERYTHING ABOUT THE SIGMA ROX 8.13.5 MENU TREE/ORGANIZATION OF THE SIGMA ROX 8.1Favorites AFavorites BTimeTrip ValuesMemoryCycling Heart rate Temperature Uphill Downhill7 TripsTrip 1…General CyclingHeart rate TemperatureUphill DownhillTotal valuesCycling Heart rateUphill DownhillTotal values Factory settingsSettings Appliance Bicycle I Bicycle II Starting altitude UserFavorites BCycling Heart rateUphill DownhillFavorites A

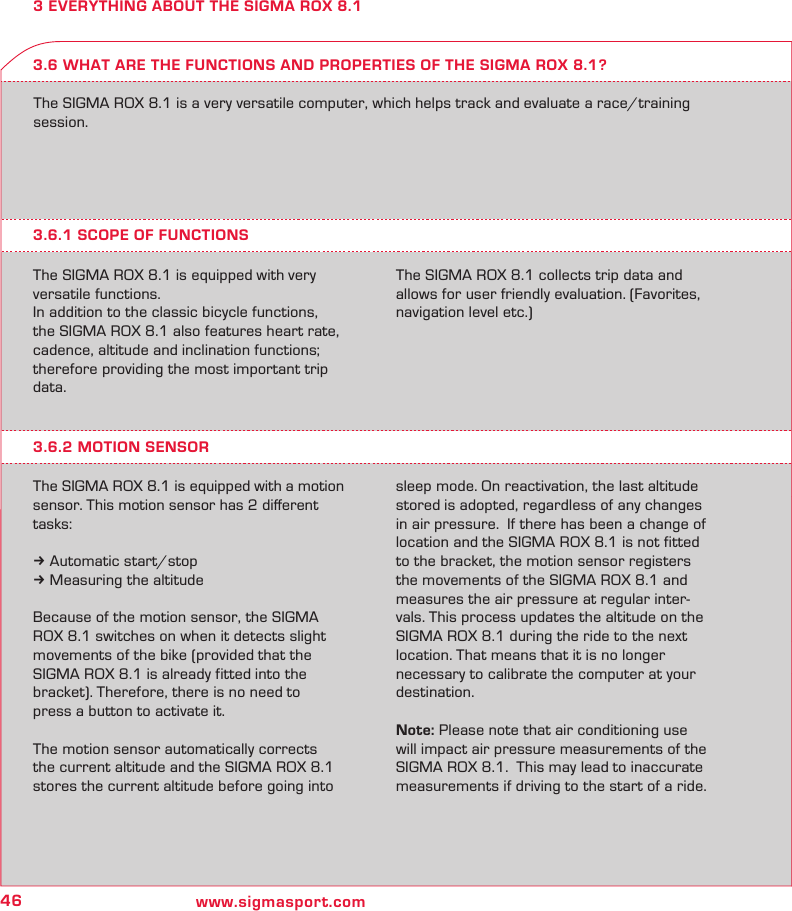

46 www.sigmasport.com3 EVERYTHING ABOUT THE SIGMA ROX 8.1The SIGMA ROX 8.1 is a very versatile computer, which helps track and evaluate a race/training session.3.6.1 SCOPE OF FUNCTIONSThe SIGMA ROX 8.1 is equipped with very versatile functions.In addition to the classic bicycle functions, the SIGMA ROX 8.1 also features heart rate, cadence, altitude and inclination functions; therefore providing the most important trip data.The SIGMA ROX 8.1 collects trip data and allows for user friendly evaluation. (Favorites, navigation level etc.)3.6 WHAT ARE THE FUNCTIONS AND PROPERTIES OF THE SIGMA ROX 8.1?3.6.2 MOTION SENSORThe SIGMA ROX 8.1 is equipped with a motion sensor. This motion sensor has 2 different tasks:k Automatic start/stopk Measuring the altitudeBecause of the motion sensor, the SIGMA ROX 8.1 switches on when it detects slight movements of the bike (provided that the SIGMA ROX 8.1 is already fitted into the bracket). Therefore, there is no need to press a button to activate it.The motion sensor automatically corrects the current altitude and the SIGMA ROX 8.1 stores the current altitude before going into sleep mode. On reactivation, the last altitude stored is adopted, regardless of any changes in air pressure. If there has been a change of location and the SIGMA ROX 8.1 is not fitted to the bracket, the motion sensor registers the movements of the SIGMA ROX 8.1 and measures the air pressure at regular inter-vals. This process updates the altitude on the SIGMA ROX 8.1 during the ride to the next location. That means that it is no longer necessary to calibrate the computer at your destination.Note: Please note that air conditioning use will impact air pressure measurements of the SIGMA ROX 8.1. This may lead to inaccurate measurements if driving to the start of a ride.
47US/GBROX 8.13 EVERYTHING ABOUT THE SIGMA ROX 8.1To avoid “clicking” through numerous display options during your ride, you can personalize the settings on your SIGMA ROX 8.1 by using the favorites availableYou use the favorites to save the chosen trip functions that you want to see during the ride. You can store up to 10 items in each of the favorites.Now you no longer need to click through 30 functions and 5 levels during the ride. You see the functions that you customized. This means that you can fully focus on the ride!3.6.4 HIDING THE VALUES DURING THE RIDEThe functions that are not essentially required are hidden during the ride. This means that your 2 favorite menus and all trip data are at your disposal. All other main menus – “Memory” and “Setting” - are hidden.3.6.3 FAVORITES3.6.5 7 TRIPSThe SIGMA ROX 8.1 has a memory: This can be used to selectively store almost all of your trip data, as shown on the SIGMA ROX 8.1 display. Up to seven trips can be stored.As mentioned above, the SIGMA ROX 8.1 is PC-compatible, meaning that it can be connected to a PC. The docking station (optional) allows the saved data to be sent from the SIGMA ROX 8.1 to your PC.You can also program the SIGMA ROX 8.1 through your PC. Once you enter the appropriate settings into the SIGMA SPORT® software on your PC, the data will be transferred to the bicycle computer. In this way you can set your SIGMA ROX 8.1 quickly and simply, without having to click through all the menu levels.3.6.6 PC INTERFACE

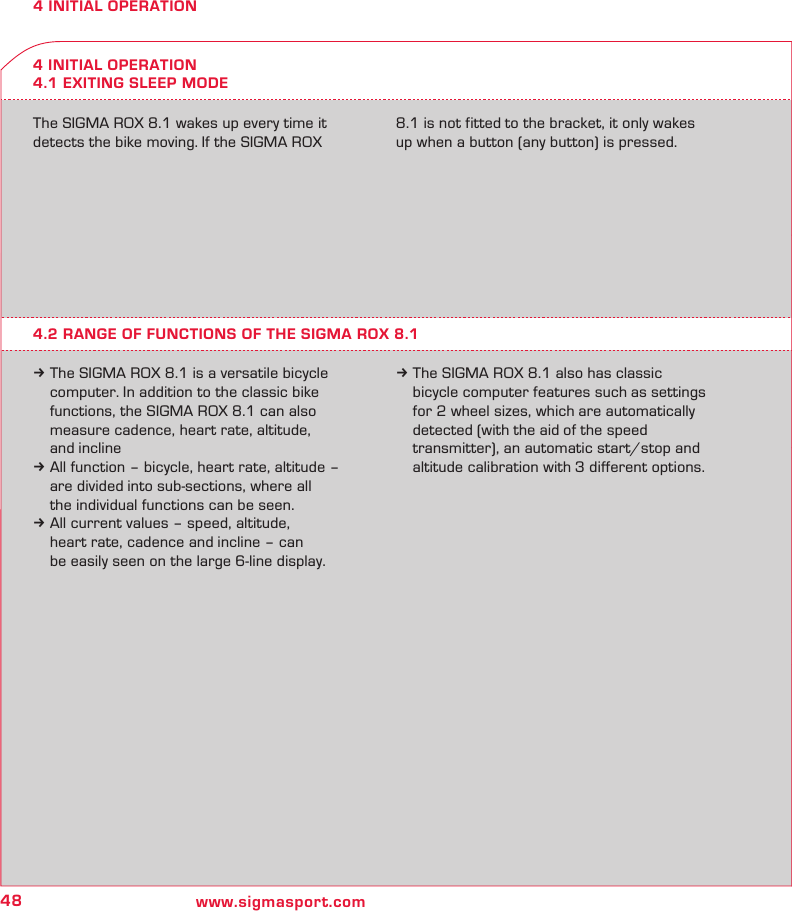

48 www.sigmasport.com4 INITIAL OPERATION4 INITIAL OPERATION4.1 EXITING SLEEP MODEThe SIGMA ROX 8.1 wakes up every time it detects the bike moving. If the SIGMA ROX 8.1 is not fitted to the bracket, it only wakes up when a button (any button) is pressed.4.2 RANGE OF FUNCTIONS OF THE SIGMA ROX 8.1k The SIGMA ROX 8.1 is a versatile bicycle computer. In addition to the classic bike functions, the SIGMA ROX 8.1 can also measure cadence, heart rate, altitude, and inclinek All function – bicycle, heart rate, altitude – are divided into sub-sections, where all the individual functions can be seen. k All current values – speed, altitude, heart rate, cadence and incline – can be easily seen on the large 6-line display.k The SIGMA ROX 8.1 also has classic bicycle computer features such as settings for 2 wheel sizes, which are automatically detected (with the aid of the speed transmitter), an automatic start/stop and altitude calibration with 3 different options.
49US/GBROX 8.15 DESCRIPTION OF FUNCTIONS (functions shown during the ride)Up to 10 functions can be stored in the favorites A and B. This is fully customizable. The pre-programmes favorites settings are intended for flat land (A) and mountains (B).5 DESCRIPTION OF FUNCTIONS5.1 FAVORITES A AND BFavorites A (Flat Land) – Preset functionsk Distancek Ride Timek Average speedk Maximum speedk CaloriesFavorites B (Mountains) – Preset functionsk Distancek Ride timek Average speedk Max. Altitudek Trip alti. uphillAll bicycle functions can be found under: “Trip data/cycling”. The following functions belong to this submenu:k Distancek Ride timek Average speedk Maximum speedk Distance +/-k Average cadencek Maximum cadencek % of the maximum heart ratek Actual performancek Stopwatchk Actual temperaturek Clockk Distance uphillk Rate of ascentk Actual performancek % of the maximum heart ratek Clock5.2 BICYCLE FUNCTIONSk Developmentk Average developmentk Actual performancek Average performancek Maximum performance

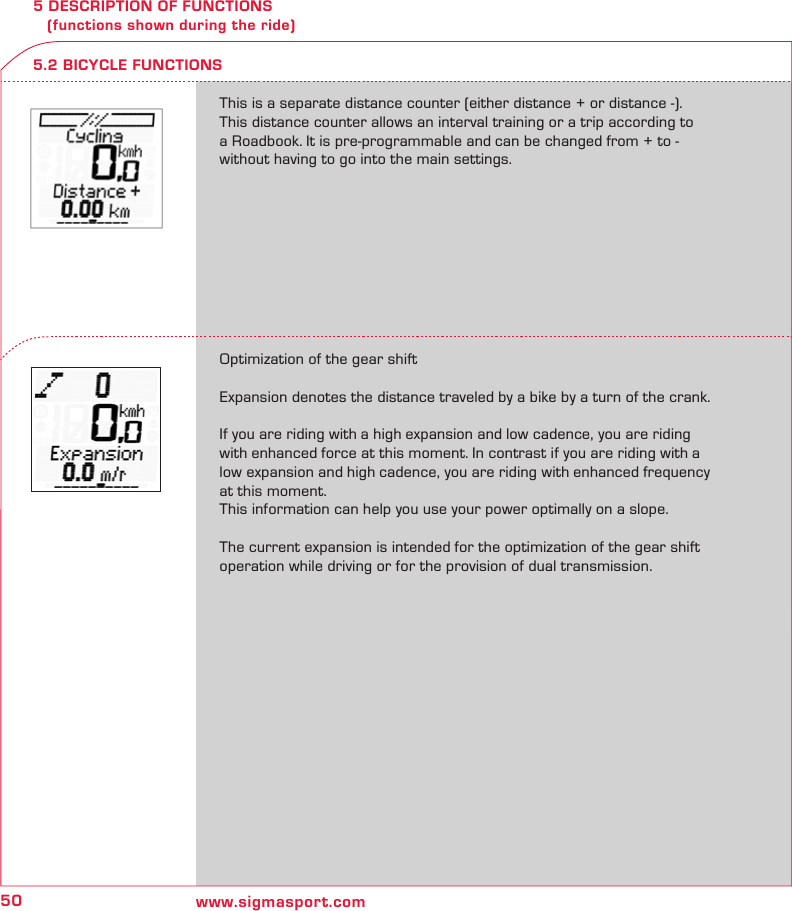

50 www.sigmasport.com5 DESCRIPTION OF FUNCTIONS (functions shown during the ride)This is a separate distance counter (either distance + or distance -). This distance counter allows an interval training or a trip according to a Roadbook. It is pre-programmable and can be changed from + to - without having to go into the main settings.Optimization of the gear shiftExpansion denotes the distance traveled by a bike by a turn of the crank.If you are riding with a high expansion and low cadence, you are riding with enhanced force at this moment. In contrast if you are riding with a low expansion and high cadence, you are riding with enhanced frequency at this moment.This information can help you use your power optimally on a slope. The current expansion is intended for the optimization of the gear shift operation while driving or for the provision of dual transmission.5.2 BICYCLE FUNCTIONS

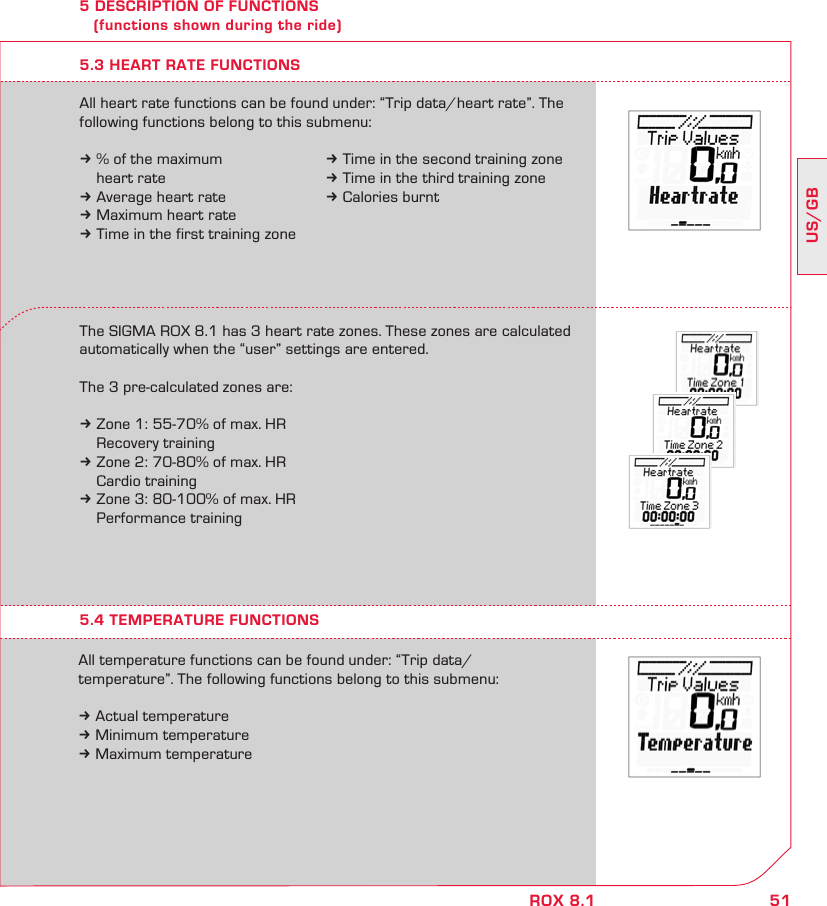

51US/GBROX 8.15 DESCRIPTION OF FUNCTIONS (functions shown during the ride)5.3 HEART RATE FUNCTIONSThe SIGMA ROX 8.1 has 3 heart rate zones. These zones are calculated automatically when the “user” settings are entered.The 3 pre-calculated zones are: k Zone 1: 55-70% of max. HR Recovery trainingk Zone 2: 70-80% of max. HR Cardio trainingk Zone 3: 80-100% of max. HR Performance trainingAll heart rate functions can be found under: “Trip data/heart rate”. The following functions belong to this submenu:k % of the maximum heart ratek Average heart ratek Maximum heart ratek Time in the first training zone5.4 TEMPERATURE FUNCTIONSAll temperature functions can be found under: “Trip data/ temperature”. The following functions belong to this submenu:k Actual temperaturek Minimum temperaturek Maximum temperaturek Time in the second training zonek Time in the third training zonek Calories burnt
52 www.sigmasport.com5 DESCRIPTION OF FUNCTIONS (functions shown during the ride)5.6 DOWNHILL FUNCTIONSAll downhill functions can be found under: “Trip data/downhill”.The following functions belong to this submenu:k Trip descend metersk Distance downhillk Ride time downhillk Average speed downhill5.5 UPHILL FUNCTIONSAll uphill functions can be found under: “Trip data/uphill”. The following functions belong to this submenu:k Trip climb metersk Maximum altitudek Distance uphillk Distance downhillk Average speed uphillThe rate of ascent shows you the vertical, current speed in meters/feet per minute. This means that you can quickly work out how much time you need to get to the summit. This involves a current function, similar to speed.k Average expansion uphillk Rate of ascentk Maximum rate of ascent uphillk Average rate of ascent k Maximum rate of ascent k Rate of ascentk Maximum rate of ascent downhillk Average rate of ascent downhillk Maximum rate of ascent downhill

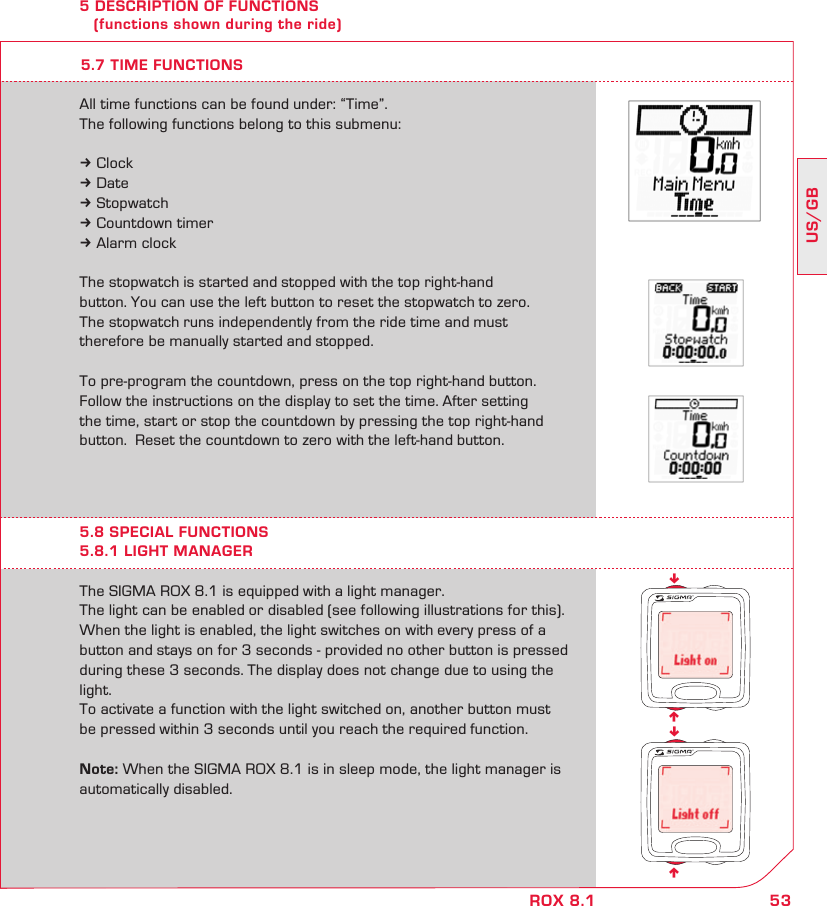

53US/GBROX 8.1nnnn5 DESCRIPTION OF FUNCTIONS (functions shown during the ride)The SIGMA ROX 8.1 is equipped with a light manager.The light can be enabled or disabled (see following illustrations for this). When the light is enabled, the light switches on with every press of a button and stays on for 3 seconds - provided no other button is pressed during these 3 seconds. The display does not change due to using the light.To activate a function with the light switched on, another button must be pressed within 3 seconds until you reach the required function.Note: When the SIGMA ROX 8.1 is in sleep mode, the light manager is automatically disabled.5.8 SPECIAL FUNCTIONS5.8.1 LIGHT MANAGERAll time functions can be found under: “Time”.The following functions belong to this submenu:k Clockk Datek Stopwatchk Countdown timerk Alarm clockThe stopwatch is started and stopped with the top right-hand button. You can use the left button to reset the stopwatch to zero. The stopwatch runs independently from the ride time and must therefore be manually started and stopped.To pre-program the countdown, press on the top right-hand button. Follow the instructions on the display to set the time. After setting the time, start or stop the countdown by pressing the top right-hand button. Reset the countdown to zero with the left-hand button.5.7 TIME FUNCTIONS

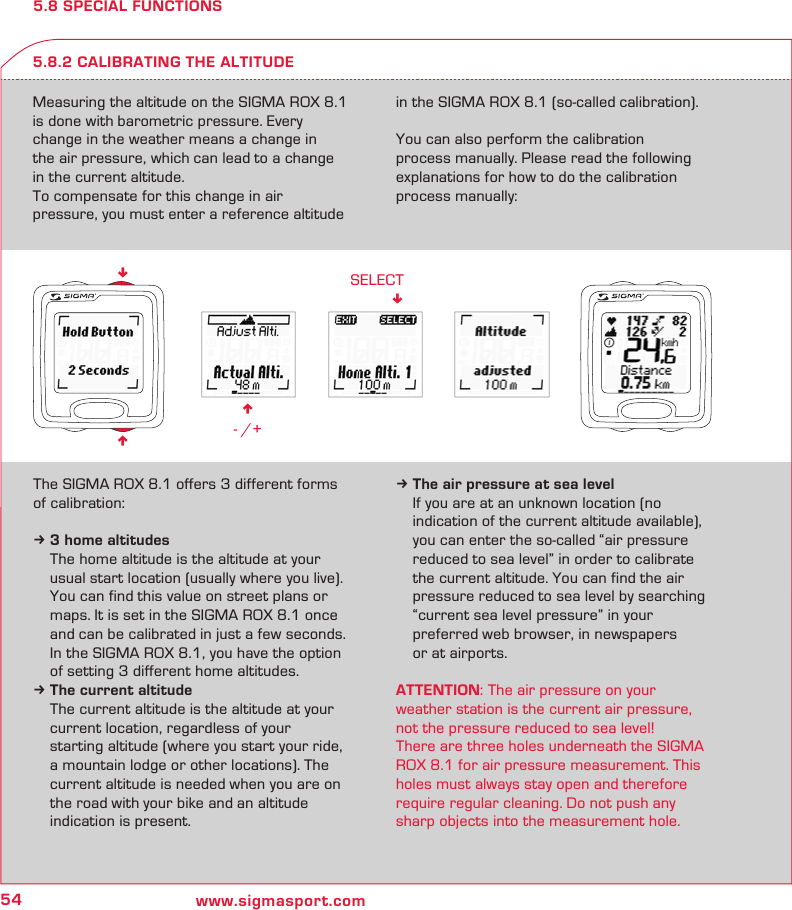

54 www.sigmasport.comn - /+SELECT!nn5.8 SPECIAL FUNCTIONSMeasuring the altitude on the SIGMA ROX 8.1 is done with barometric pressure. Every change in the weather means a change in the air pressure, which can lead to a change in the current altitude. To compensate for this change in air pressure, you must enter a reference altitude in the SIGMA ROX 8.1 (so-called calibration).You can also perform the calibration process manually. Please read the following explanations for how to do the calibration process manually:5.8.2 CALIBRATING THE ALTITUDEThe SIGMA ROX 8.1 offers 3 different forms of calibration:k 3 home altitudes The home altitude is the altitude at your usual start location (usually where you live). You can find this value on street plans or maps. It is set in the SIGMA ROX 8.1 once and can be calibrated in just a few seconds. In the SIGMA ROX 8.1, you have the option of setting 3 different home altitudes.k The current altitude The current altitude is the altitude at your current location, regardless of your starting altitude (where you start your ride, a mountain lodge or other locations). The current altitude is needed when you are on the road with your bike and an altitude indication is present.k The air pressure at sea level If you are at an unknown location (no indication of the current altitude available), you can enter the so-called “air pressure reduced to sea level” in order to calibrate the current altitude. You can find the air pressure reduced to sea level by searching “current sea level pressure” in your preferred web browser, in newspapers or at airports.ATTENTION: The air pressure on your weather station is the current air pressure, not the pressure reduced to sea level!There are three holes underneath the SIGMA ROX 8.1 for air pressure measurement. This holes must always stay open and therefore require regular cleaning. Do not push any sharp objects into the measurement hole.

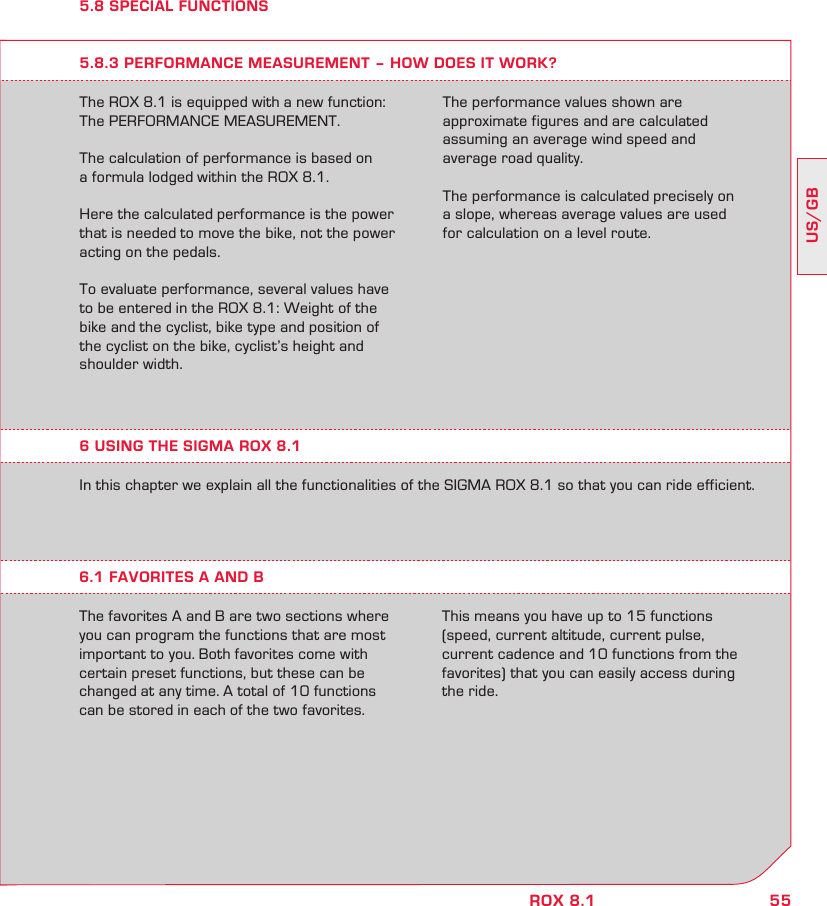

55US/GBROX 8.15.8 SPECIAL FUNCTIONSThe ROX 8.1 is equipped with a new function: The PERFORMANCE MEASUREMENT.The calculation of performance is based on a formula lodged within the ROX 8.1.Here the calculated performance is the power that is needed to move the bike, not the power acting on the pedals.To evaluate performance, several values have to be entered in the ROX 8.1: Weight of the bike and the cyclist, bike type and position of the cyclist on the bike, cyclist’s height and shoulder width.5.8.3 PERFORMANCE MEASUREMENT – HOW DOES IT WORK?The performance values shown are approximate figures and are calculated assuming an average wind speed and average road quality. The performance is calculated precisely on a slope, whereas average values are used for calculation on a level route.In this chapter we explain all the functionalities of the SIGMA ROX 8.1 so that you can ride efficient.6.1 FAVORITES A AND BThe favorites A and B are two sections where you can program the functions that are most important to you. Both favorites come with certain preset functions, but these can be changed at any time. A total of 10 functions can be stored in each of the two favorites. This means you have up to 15 functions (speed, current altitude, current pulse, current cadence and 10 functions from the favorites) that you can easily access during the ride.6 USING THE SIGMA ROX 8.1

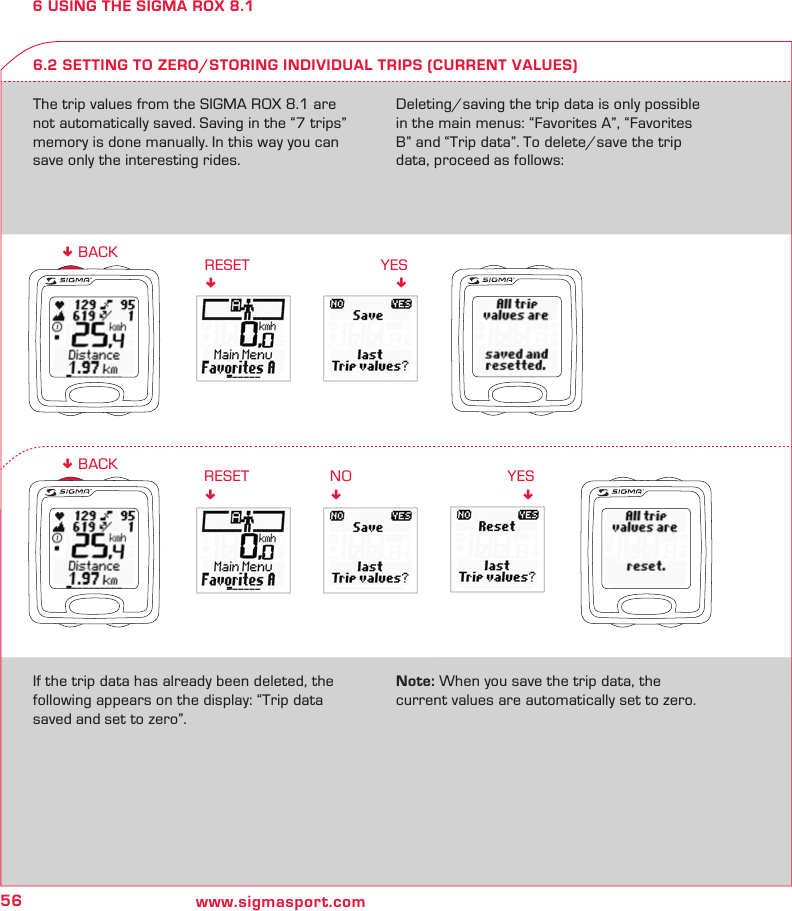

56 www.sigmasport.comYES!RESET!RESET!! BACKNO!YES!! BACK6 USING THE SIGMA ROX 8.16.2 SETTING TO ZERO/STORING INDIVIDUAL TRIPS (CURRENT VALUES)The trip values from the SIGMA ROX 8.1 are not automatically saved. Saving in the “7 trips” memory is done manually. In this way you can save only the interesting rides. Deleting/saving the trip data is only possible in the main menus: “Favorites A”, “Favorites B” and “Trip data”. To delete/save the trip data, proceed as follows:If the trip data has already been deleted, the following appears on the display: “Trip data saved and set to zero”.Note: When you save the trip data, the current values are automatically set to zero.

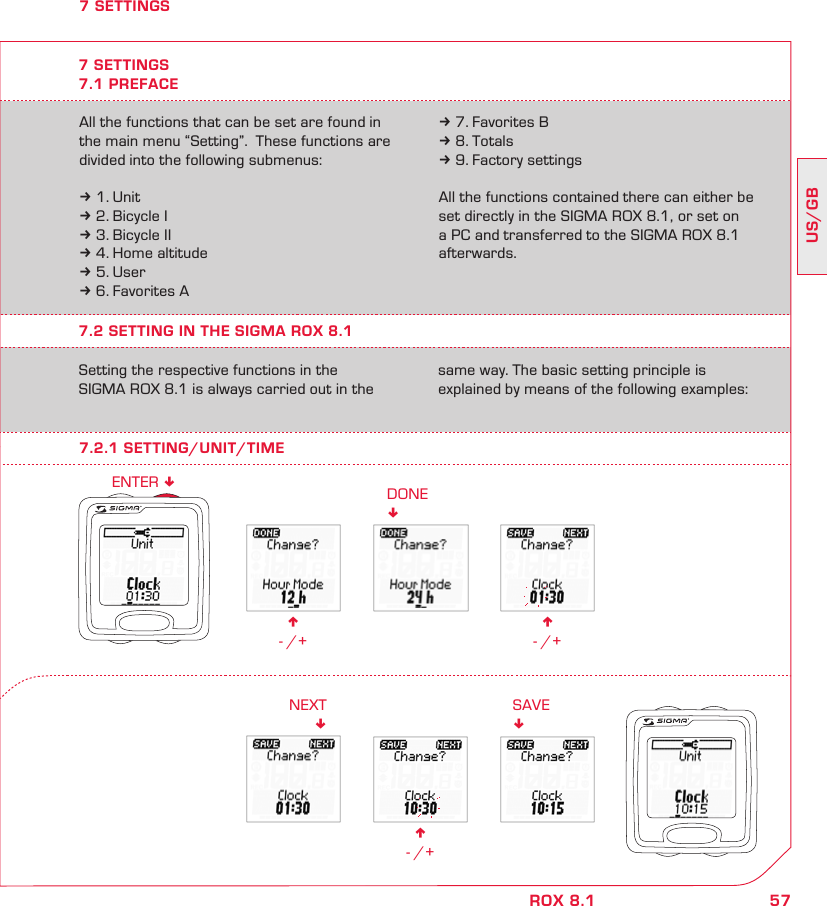

57US/GBROX 8.1n - /+DONE!n - /+n - /+NEXT!SAVE!ENTER !7 SETTINGSAll the functions that can be set are found in the main menu “Setting”. These functions are divided into the following submenus:k 1. Unitk 2. Bicycle Ik 3. Bicycle IIk 4. Home altitudek 5. Userk 6. Favorites Ak 7. Favorites Bk 8. Totalsk 9. Factory settingsAll the functions contained there can either be set directly in the SIGMA ROX 8.1, or set on a PC and transferred to the SIGMA ROX 8.1 afterwards.7.2 SETTING IN THE SIGMA ROX 8.1Setting the respective functions in the SIGMA ROX 8.1 is always carried out in the same way. The basic setting principle is explained by means of the following examples:7 SETTINGS7.1 PREFACE7.2.1 SETTING/UNIT/TIME
58 www.sigmasport.comn - /+DONE!n - /+n - /+NEXT!SAVE!ENTER !7 SETTINGSk Languagek Kmh/mphk Clockk Datek Bike typek Wheel sizek Bike weight7.3 UNIT7.2.2 SETTING/USER/BIRTHDAYk Volumek Zone alarmk Button infok My Name7.4 BICYCLE I

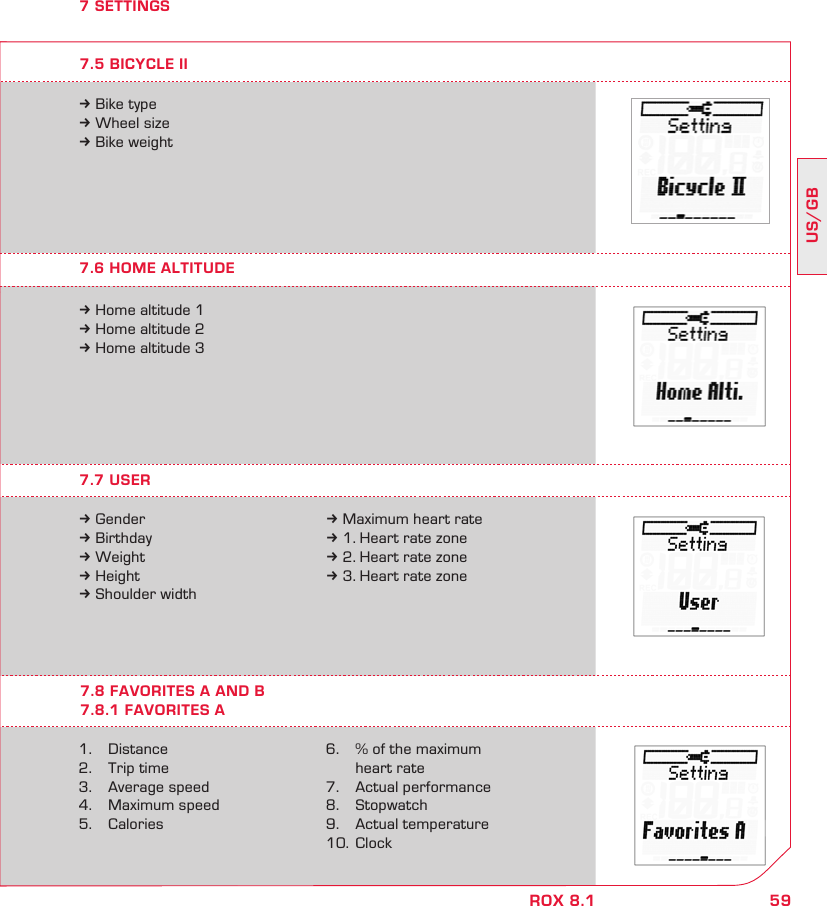

59US/GBROX 8.17 SETTINGS7.7 USER7.6 HOME ALTITUDE7.8 FAVORITES A AND B7.8.1 FAVORITES Ak Genderk Birthdayk Weightk Heightk Shoulder width1. Distance2. Trip time3. Average speed4. Maximum speed5. Caloriesk Home altitude 1k Home altitude 2k Home altitude 3k Maximum heart ratek 1. Heart rate zonek 2. Heart rate zonek 3. Heart rate zone6. % of the maximum heart rate7. Actual performance8. Stopwatch9. Actual temperature10. Clockk Bike typek Wheel sizek Bike weight7.5 BICYCLE II
60 www.sigmasport.com7 SETTINGS7.8.2 FAVORITES B1. Distance2. Ride time3. Average speed4. Trip alti. uphill5. Max. Altitude6. Distance uphill7. Rate of ascent8. Actual performance9. % of the maximum heart rate10. Clock7.9 TOTAL VALUES7.9.1 CYCLINGk Calories burnt bike Ik Calories burnt bike IIk Total climb meters bike Ik Total descend meters bike IIk Maximum altitude bike Ik Maximum altitude bike IIk Distance bike Ik Distance bike IIk Ride time bike Ik Ride time bike II7.9.2 HEART RATE7.9.3 UPHILLk Distance uphill bike Ik Distance uphill bike IIk Ride time uphill bike Ik Ride time uphill bike II

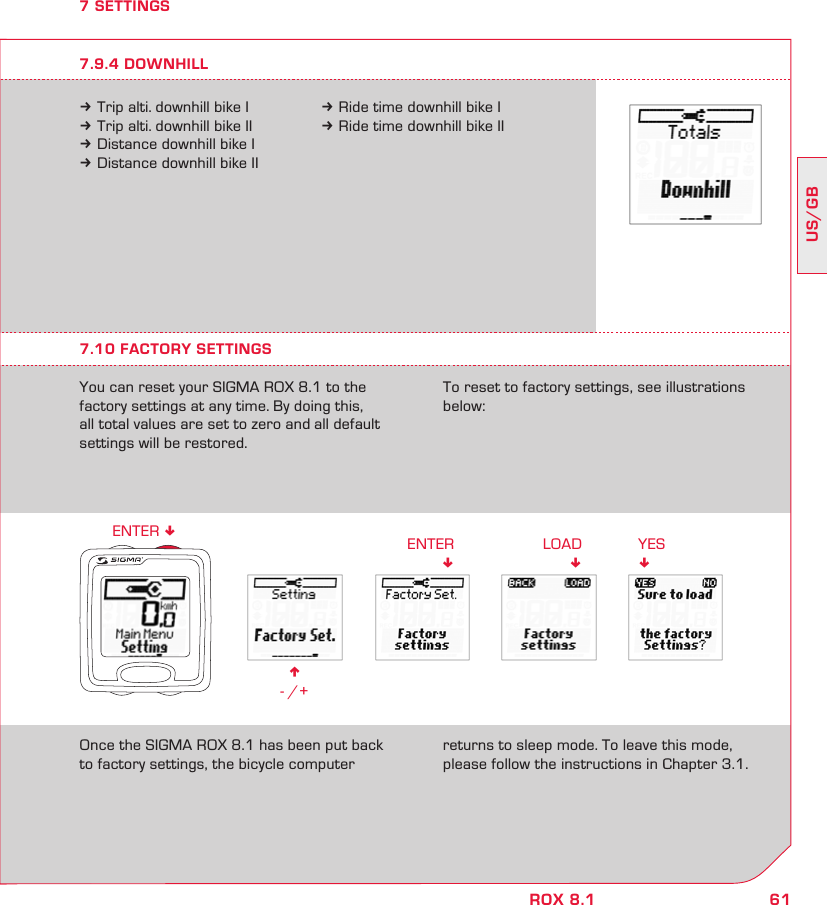

61US/GBROX 8.1n - /+ENTER!ENTER !LOAD!YES!7 SETTINGS7.10 FACTORY SETTINGSYou can reset your SIGMA ROX 8.1 to the factory settings at any time. By doing this, all total values are set to zero and all default settings will be restored.To reset to factory settings, see illustrations below:Once the SIGMA ROX 8.1 has been put back to factory settings, the bicycle computer returns to sleep mode. To leave this mode, please follow the instructions in Chapter 3.1.k Trip alti. downhill bike Ik Trip alti. downhill bike IIk Distance downhill bike Ik Distance downhill bike II7.9.4 DOWNHILLk Ride time downhill bike Ik Ride time downhill bike II

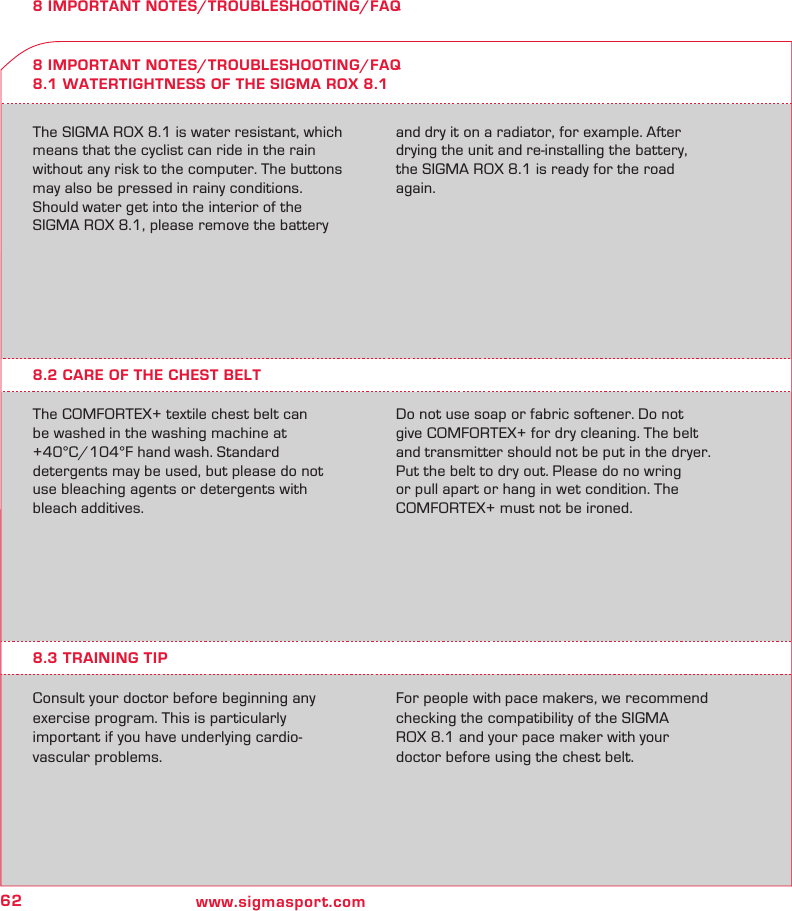

62 www.sigmasport.com8 IMPORTANT NOTES/TROUBLESHOOTING/FAQThe SIGMA ROX 8.1 is water resistant, which means that the cyclist can ride in the rain without any risk to the computer. The buttons may also be pressed in rainy conditions.Should water get into the interior of the SIGMA ROX 8.1, please remove the battery and dry it on a radiator, for example. After drying the unit and re-installing the battery, the SIGMA ROX 8.1 is ready for the road again.8 IMPORTANT NOTES/TROUBLESHOOTING/FAQ8.1 WATERTIGHTNESS OF THE SIGMA ROX 8.18.2 CARE OF THE CHEST BELTThe COMFORTEX+ textile chest belt can be washed in the washing machine at +40°C/104°F hand wash. Standard detergents may be used, but please do not use bleaching agents or detergents with bleach additives.Do not use soap or fabric softener. Do not give COMFORTEX+ for dry cleaning. The belt and transmitter should not be put in the dryer. Put the belt to dry out. Please do no wring or pull apart or hang in wet condition. The COMFORTEX+ must not be ironed.8.3 TRAINING TIPConsult your doctor before beginning any exercise program. This is particularly important if you have underlying cardio- vascular problems. For people with pace makers, we recommend checking the compatibility of the SIGMA ROX 8.1 and your pace maker with your doctor before using the chest belt.

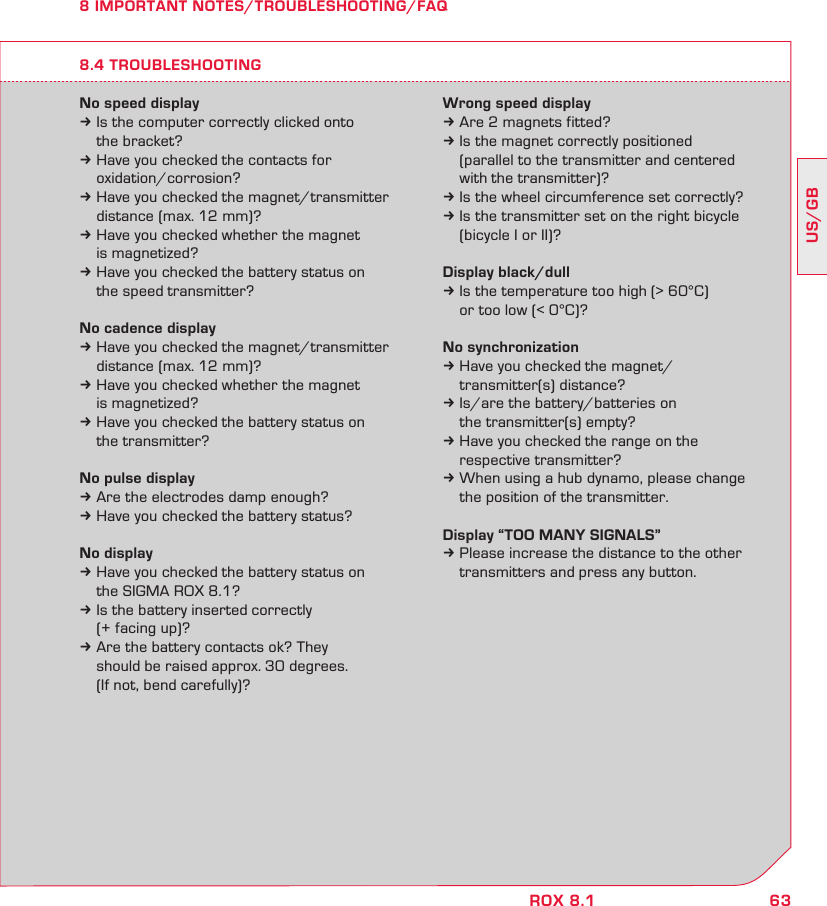

63US/GBROX 8.18 IMPORTANT NOTES/TROUBLESHOOTING/FAQNo speed displayk Is the computer correctly clicked onto the bracket?k Have you checked the contacts for oxidation/corrosion?k Have you checked the magnet/transmitter distance (max. 12 mm)?k Have you checked whether the magnet is magnetized?k Have you checked the battery status on the speed transmitter?No cadence displayk Have you checked the magnet/transmitter distance (max. 12 mm)?k Have you checked whether the magnet is magnetized?k Have you checked the battery status on the transmitter?No pulse displayk Are the electrodes damp enough?k Have you checked the battery status?No displayk Have you checked the battery status on the SIGMA ROX 8.1?k Is the battery inserted correctly (+ facing up)?k Are the battery contacts ok? They should be raised approx. 30 degrees. (If not, bend carefully)?Wrong speed displayk Are 2 magnets fitted?k Is the magnet correctly positioned (parallel to the transmitter and centered with the transmitter)?k Is the wheel circumference set correctly?k Is the transmitter set on the right bicycle (bicycle I or II)?Display black/dullk Is the temperature too high (> 60°C) or too low (< 0°C)?No synchronizationk Have you checked the magnet/ transmitter(s) distance?k Is/are the battery/batteries on the transmitter(s) empty?k Have you checked the range on the respective transmitter?k When using a hub dynamo, please change the position of the transmitter.Display “TOO MANY SIGNALS”k Please increase the distance to the other transmitters and press any button.8.4 TROUBLESHOOTING

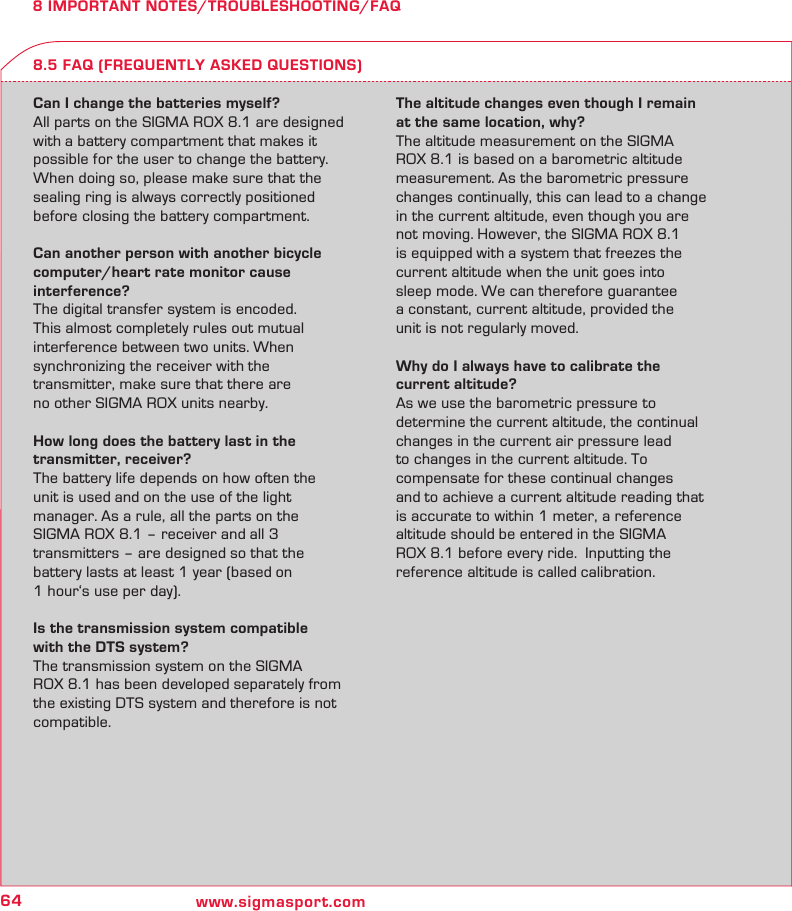

64 www.sigmasport.com8 IMPORTANT NOTES/TROUBLESHOOTING/FAQCan I change the batteries myself?All parts on the SIGMA ROX 8.1 are designed with a battery compartment that makes it possible for the user to change the battery. When doing so, please make sure that the sealing ring is always correctly positioned before closing the battery compartment.Can another person with another bicycle computer/heart rate monitor cause interference?The digital transfer system is encoded. This almost completely rules out mutual interference between two units. When synchronizing the receiver with the transmitter, make sure that there are no other SIGMA ROX units nearby.How long does the battery last in the transmitter, receiver?The battery life depends on how often the unit is used and on the use of the light manager. As a rule, all the parts on the SIGMA ROX 8.1 – receiver and all 3 transmitters – are designed so that the battery lasts at least 1 year (based on 1 hour‘s use per day).Is the transmission system compatible with the DTS system?The transmission system on the SIGMA ROX 8.1 has been developed separately from the existing DTS system and therefore is not compatible.The altitude changes even though I remain at the same location, why?The altitude measurement on the SIGMA ROX 8.1 is based on a barometric altitude measurement. As the barometric pressure changes continually, this can lead to a change in the current altitude, even though you are not moving. However, the SIGMA ROX 8.1 is equipped with a system that freezes the current altitude when the unit goes into sleep mode. We can therefore guarantee a constant, current altitude, provided the unit is not regularly moved.Why do I always have to calibrate the current altitude?As we use the barometric pressure to determine the current altitude, the continual changes in the current air pressure lead to changes in the current altitude. To compensate for these continual changes and to achieve a current altitude reading that is accurate to within 1 meter, a reference altitude should be entered in the SIGMA ROX 8.1 before every ride. Inputting the reference altitude is called calibration.8.5 FAQ (FREQUENTLY ASKED QUESTIONS)

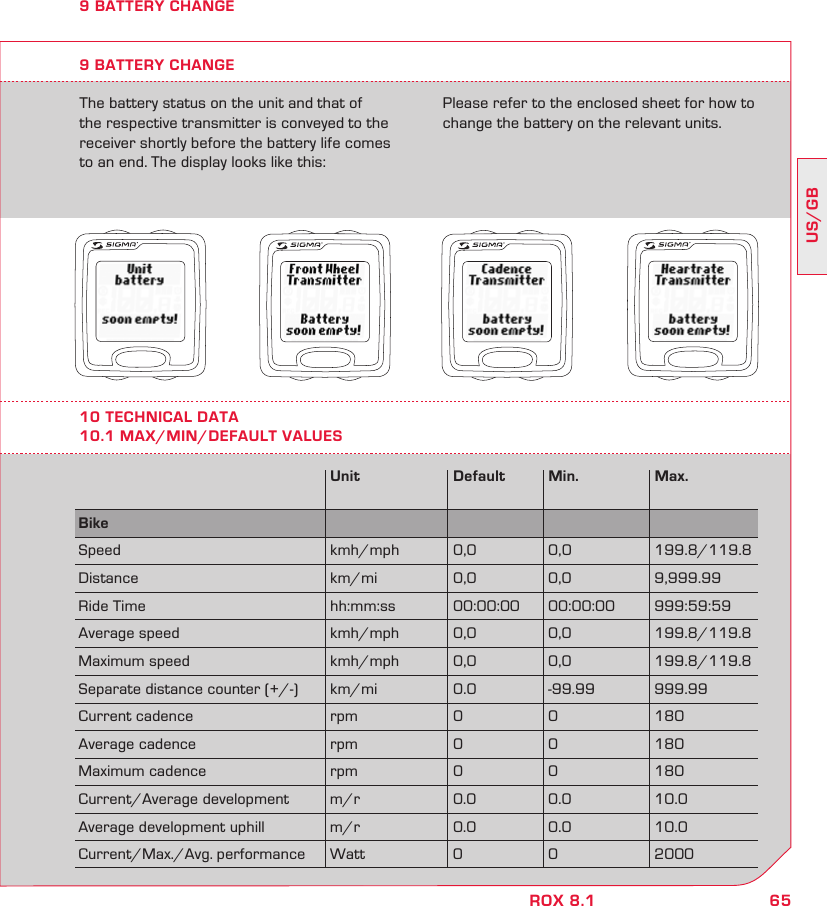

65US/GBROX 8.19 BATTERY CHANGEThe battery status on the unit and that of the respective transmitter is conveyed to the receiver shortly before the battery life comes to an end. The display looks like this:9 BATTERY CHANGEPlease refer to the enclosed sheet for how to change the battery on the relevant units.10 TECHNICAL DATA10.1 MAX/MIN/DEFAULT VALUES Unit Default Min. Max.Bike Speed kmh/mph 0,0 0,0 199.8/119.8Distance km/mi 0,0 0,0 9,999.99Ride Time hh:mm:ss 00:00:00 00:00:00 999:59:59Average speed kmh/mph 0,0 0,0 199.8/119.8Maximum speed kmh/mph 0,0 0,0 199.8/119.8Separate distance counter (+/-) km/mi 0.0 -99.99 999.99Current cadence rpm 0 0 180Average cadence rpm 0 0 180Maximum cadence rpm 0 0 180Current/Average development m/r 0.0 0.0 10.0Average development uphill m/r 0.0 0.0 10.0Current/Max./Avg. performance Watt 0 0 2000

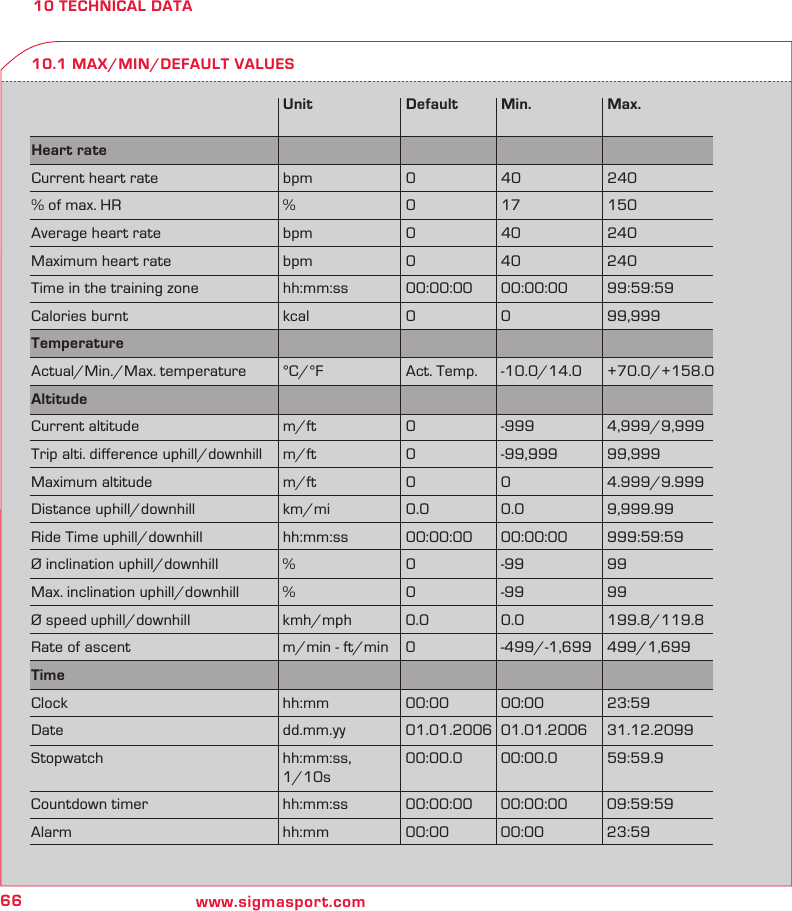

66 www.sigmasport.com10 TECHNICAL DATA10.1 MAX/MIN/DEFAULT VALUES Unit Default Min. Max.Heart rate Current heart rate bpm 0 40 240% of max. HR % 0 17 150Average heart rate bpm 0 40 240Maximum heart rate bpm 0 40 240Time in the training zone hh:mm:ss 00:00:00 00:00:00 99:59:59Calories burnt kcal 0 0 99,999Temperature Actual/Min./Max. temperature °C/°F Act. Temp. -10.0/14.0 +70.0/+158.0Altitude Current altitude m/ft 0 -999 4,999/9,999Trip alti. difference uphill/downhill m/ft 0 -99,999 99,999Maximum altitude m/ft 0 0 4.999/9.999Distance uphill/downhill km/mi 0.0 0.0 9,999.99Ride Time uphill/downhill hh:mm:ss 00:00:00 00:00:00 999:59:59Ø inclination uphill/downhill % 0 -99 99Max. inclination uphill/downhill % 0 -99 99Ø speed uphill/downhill kmh/mph 0.0 0.0 199.8/119.8Rate of ascent m/min - ft/min 0 -499/-1,699 499/1,699Time Clock hh:mm 00:00 00:00 23:59Date dd.mm.yy 01.01.2006 01.01.2006 31.12.2099Stopwatch hh:mm:ss, 00:00.0 00:00.0 59:59.9 1/10sCountdown timer hh:mm:ss 00:00:00 00:00:00 09:59:59Alarm hh:mm 00:00 00:00 23:59

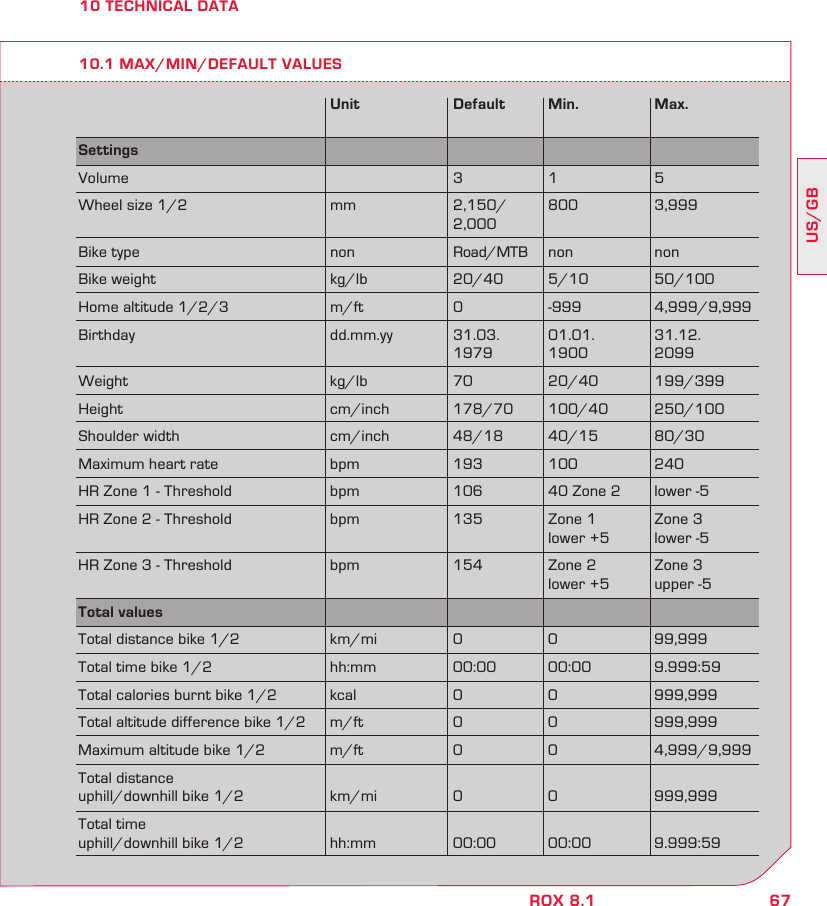

67US/GBROX 8.110 TECHNICAL DATA10.1 MAX/MIN/DEFAULT VALUES Unit Default Min. Max.Settings Volume 3 1 5Wheel size 1/2 mm 2,150/ 800 3,999 2,000Bike type non Road/MTB non nonBike weight kg/lb 20/40 5/10 50/100Home altitude 1/2/3 m/ft 0 -999 4,999/9,999Birthday dd.mm.yy 31.03. 01.01. 31.12. 1979 1900 2099Weight kg/lb 70 20/40 199/399Height cm/inch 178/70 100/40 250/100Shoulder width cm/inch 48/18 40/15 80/30Maximum heart rate bpm 193 100 240HR Zone 1 - Threshold bpm 106 40 Zone 2 lower -5HR Zone 2 - Threshold bpm 135 Zone 1 Zone 3 lower +5 lower -5HR Zone 3 - Threshold bpm 154 Zone 2 Zone 3 lower +5 upper -5Total values Total distance bike 1/2 km/mi 0 0 99,999Total time bike 1/2 hh:mm 00:00 00:00 9.999:59Total calories burnt bike 1/2 kcal 0 0 999,999Total altitude difference bike 1/2 m/ft 0 0 999,999Maximum altitude bike 1/2 m/ft 0 0 4,999/9,999Total distance uphill/downhill bike 1/2 km/mi 0 0 999,999Total time uphill/downhill bike 1/2 hh:mm 00:00 00:00 9.999:59

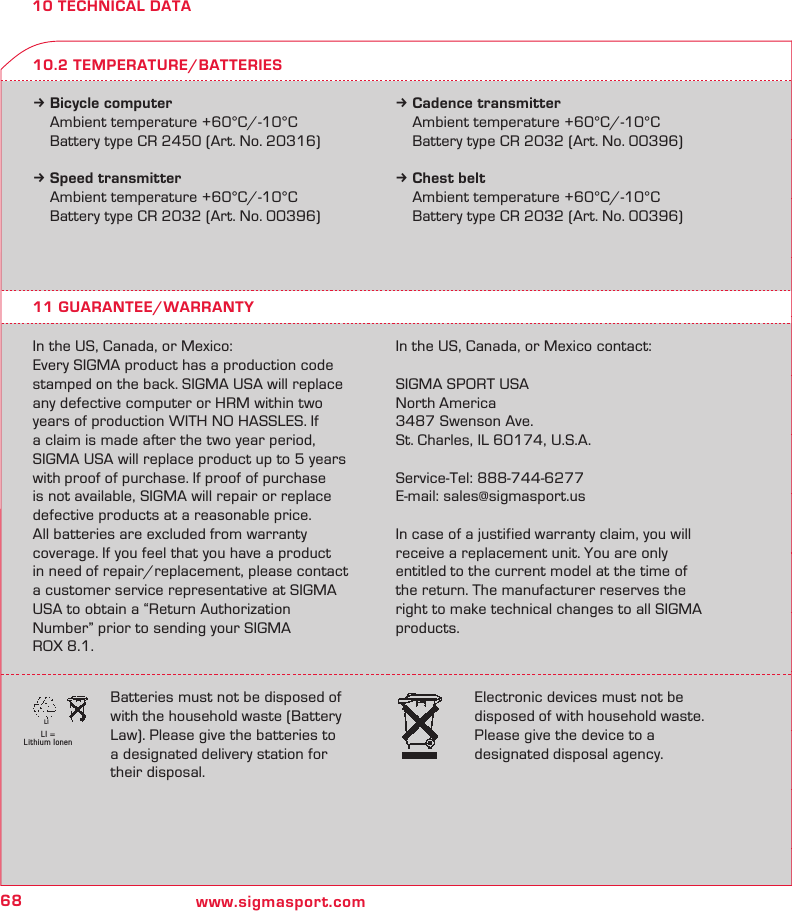

68 www.sigmasport.comLI = Lithium IonenLI10 TECHNICAL DATAk Bicycle computer Ambient temperature +60°C/-10°C Battery type CR 2450 (Art. No. 20316)k Speed transmitter Ambient temperature +60°C/-10°C Battery type CR 2032 (Art. No. 00396)k Cadence transmitter Ambient temperature +60°C/-10°C Battery type CR 2032 (Art. No. 00396)k Chest belt Ambient temperature +60°C/-10°C Battery type CR 2032 (Art. No. 00396)11 GUARANTEE/WARRANTYIn the US, Canada, or Mexico:Every SIGMA product has a production code stamped on the back. SIGMA USA will replace any defective computer or HRM within two years of production WITH NO HASSLES. If a claim is made after the two year period, SIGMA USA will replace product up to 5 years with proof of purchase. If proof of purchase is not available, SIGMA will repair or replace defective products at a reasonable price. All batteries are excluded from warranty coverage. If you feel that you have a product in need of repair/replacement, please contact a customer service representative at SIGMA USA to obtain a “Return Authorization Number” prior to sending your SIGMA ROX 8.1. Batteries must not be disposed of with the household waste (Battery Law). Please give the batteries to a designated delivery station for their disposal.Electronic devices must not be disposed of with household waste. Please give the device to a designated disposal agency.In the US, Canada, or Mexico contact:SIGMA SPORT USANorth America3487 Swenson Ave.St. Charles, IL 60174, U.S.A.Service-Tel: 888-744-6277E-mail: sales@sigmasport.us In case of a justified warranty claim, you will receive a replacement unit. You are only entitled to the current model at the time of the return. The manufacturer reserves the right to make technical changes to all SIGMA products.10.2 TEMPERATURE/BATTERIES

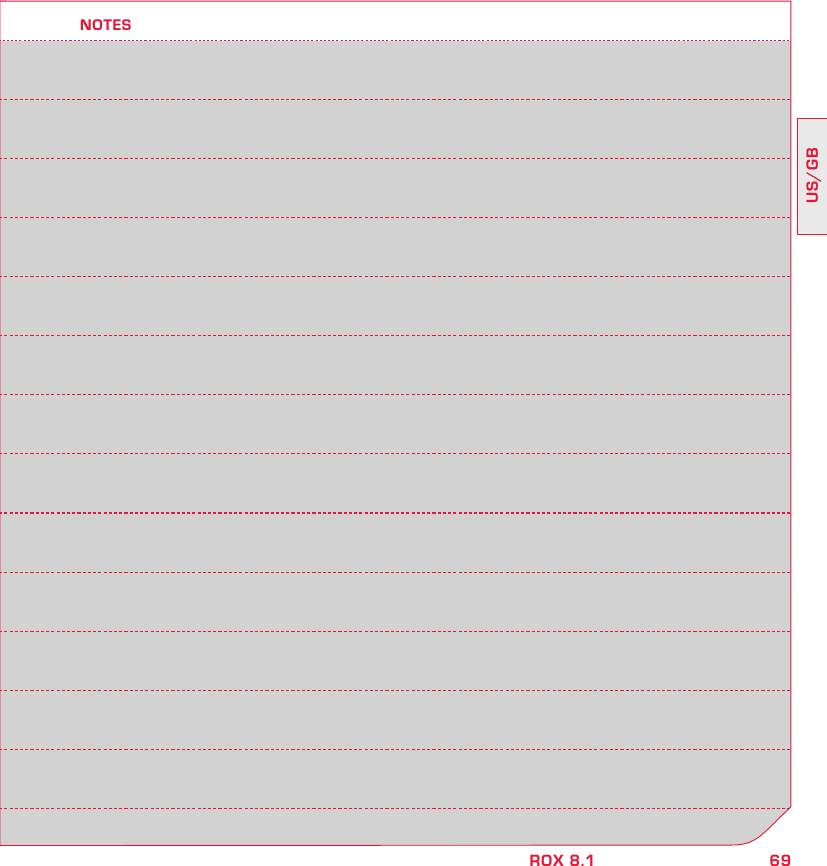

69US/GBROX 8.1NOTES

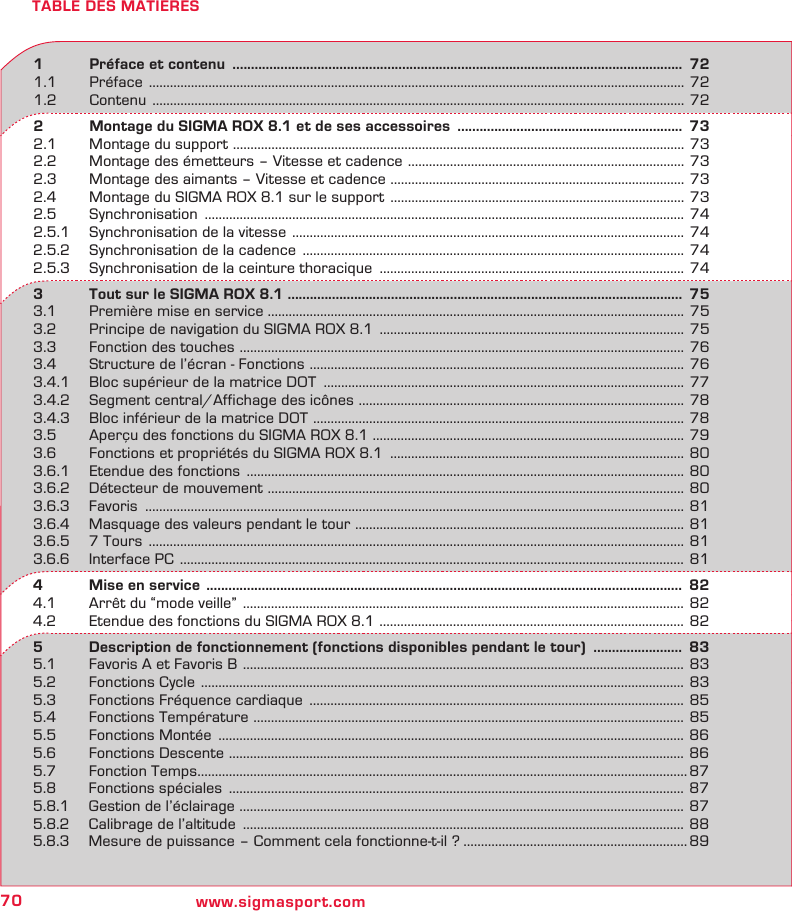

70 www.sigmasport.comTABLE DES MATIERES1 Préface et contenu .......................................................................................................................... 721.1 Préface ......................................................................................................................................................... 721.2 Contenu ........................................................................................................................................................ 722 Montage du SIGMA ROX 8.1 et de ses accessoires ............................................................. 732.1 Montage du support ................................................................................................................................. 732.2 Montage des émetteurs – Vitesse et cadence ............................................................................... 732.3 Montage des aimants – Vitesse et cadence .................................................................................... 732.4 Montage du SIGMA ROX 8.1 sur le support .................................................................................... 732.5 Synchronisation ......................................................................................................................................... 742.5.1 Synchronisation de la vitesse ................................................................................................................ 742.5.2 Synchronisation de la cadence ............................................................................................................. 742.5.3 Synchronisation de la ceinture thoracique ....................................................................................... 743 Tout sur le SIGMA ROX 8.1 ........................................................................................................... 753.1 Première mise en service ....................................................................................................................... 753.2 Principe de navigation du SIGMA ROX 8.1 ....................................................................................... 753.3 Fonction des touches ............................................................................................................................... 763.4 Structure de l’écran - Fonctions ........................................................................................................... 763.4.1 Bloc supérieur de la matrice DOT ....................................................................................................... 773.4.2 Segment central/Affichage des icônes ............................................................................................. 783.4.3 Bloc inférieur de la matrice DOT .......................................................................................................... 783.5 Aperçu des fonctions du SIGMA ROX 8.1 ......................................................................................... 793.6 Fonctions et propriétés du SIGMA ROX 8.1 .................................................................................... 803.6.1 Etendue des fonctions ............................................................................................................................. 803.6.2 Détecteur de mouvement ....................................................................................................................... 803.6.3 Favoris .......................................................................................................................................................... 813.6.4 Masquage des valeurs pendant le tour .............................................................................................. 813.6.5 7 Tours ......................................................................................................................................................... 813.6.6 Interface PC ................................................................................................................................................ 814 Mise en service ................................................................................................................................. 824.1 Arrêt du “mode veille” .............................................................................................................................. 824.2 Etendue des fonctions du SIGMA ROX 8.1 ....................................................................................... 825 Description de fonctionnement (fonctions disponibles pendant le tour) ........................ 835.1 Favoris A et Favoris B .............................................................................................................................. 835.2 Fonctions Cycle .......................................................................................................................................... 835.3 Fonctions Fréquence cardiaque ........................................................................................................... 855.4 Fonctions Température ........................................................................................................................... 855.5 Fonctions Montée ..................................................................................................................................... 865.6 Fonctions Descente .................................................................................................................................. 865.7 Fonction Temps ............................................................................................................................................ 875.8 Fonctions spéciales .................................................................................................................................. 875.8.1 Gestion de l’éclairage ............................................................................................................................... 875.8.2 Calibrage de l’altitude .............................................................................................................................. 885.8.3 Mesure de puissance – Comment cela fonctionne-t-il ? ................................................................ 89

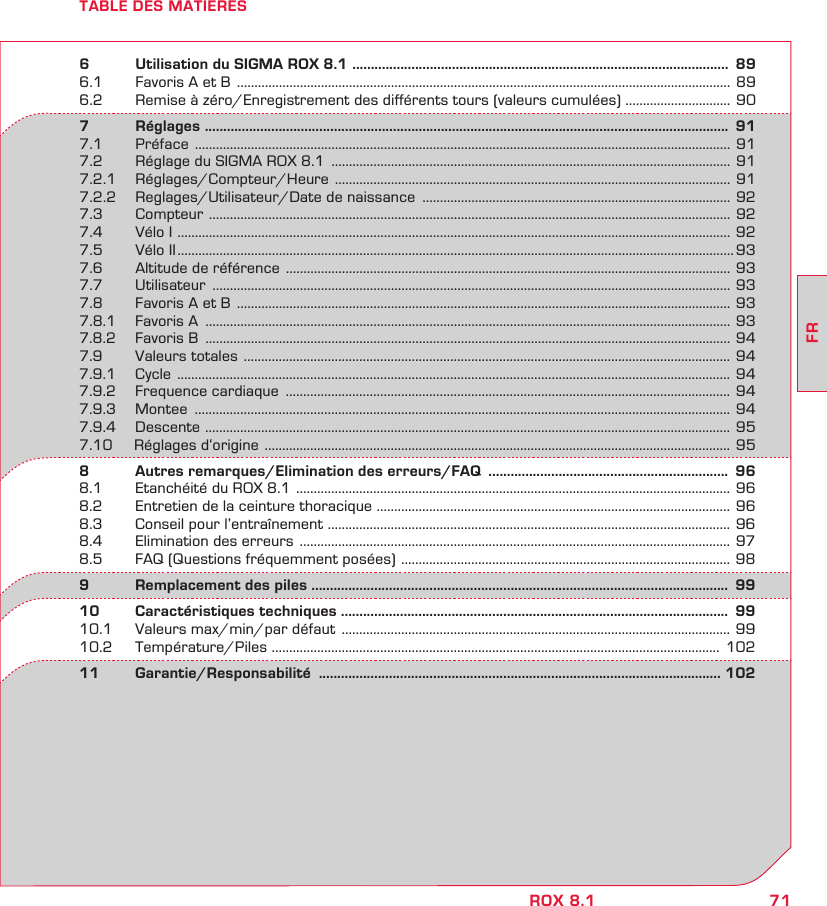

71FRROX 8.1TABLE DES MATIERES6 Utilisation du SIGMA ROX 8.1 ...................................................................................................... 896.1 Favoris A et B ............................................................................................................................................. 896.2 Remise à zéro/Enregistrement des différents tours (valeurs cumulées) .............................. 907 Réglages .............................................................................................................................................. 917.1 Préface ......................................................................................................................................................... 917.2 Réglage du SIGMA ROX 8.1 .................................................................................................................. 917.2.1 Réglages/Compteur/Heure ................................................................................................................. 917.2.2 Reglages/Utilisateur/Date de naissance ........................................................................................ 927.3 Compteur ..................................................................................................................................................... 927.4 Vélo I .............................................................................................................................................................. 927.5 Vélo II ............................................................................................................................................................... 937.6 Altitude de référence ............................................................................................................................... 937.7 Utilisateur .................................................................................................................................................... 937.8 Favoris A et B ............................................................................................................................................. 937.8.1 Favoris A ...................................................................................................................................................... 937.8.2 Favoris B ...................................................................................................................................................... 947.9 Valeurs totales ........................................................................................................................................... 947.9.1 Cycle .............................................................................................................................................................. 947.9.2 Frequence cardiaque ............................................................................................................................... 947.9.3 Montee ......................................................................................................................................................... 947.9.4 Descente ...................................................................................................................................................... 957.10 Réglages d‘origine ..................................................................................................................................... 958 Autres remarques/Elimination des erreurs/FAQ ................................................................. 968.1 Etanchéité du ROX 8.1 ............................................................................................................................ 968.2 Entretien de la ceinture thoracique ..................................................................................................... 968.3 Conseil pour l’entraînement ................................................................................................................... 968.4 Elimination des erreurs ........................................................................................................................... 978.5 FAQ (Questions fréquemment posées) .............................................................................................. 989 Remplacement des piles ................................................................................................................. 9910 Caractéristiques techniques ......................................................................................................... 9910.1 Valeurs max/min/par défaut ............................................................................................................... 9910.2 Température/Piles ................................................................................................................................ 10211 Garantie/Responsabilité ............................................................................................................. 102

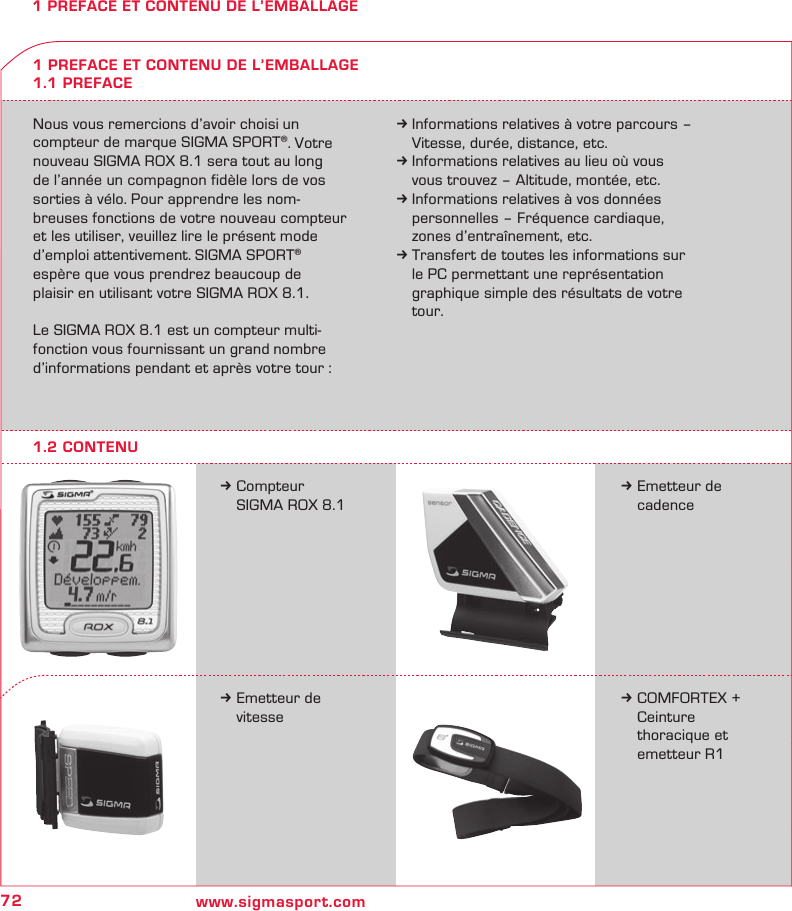

72 www.sigmasport.com1 PREFACE ET CONTENU DE L’EMBALLAGENous vous remercions d’avoir choisi un compteur de marque SIGMA SPORT®. Votre nouveau SIGMA ROX 8.1 sera tout au long de l’année un compagnon fidèle lors de vos sorties à vélo. Pour apprendre les nom-breuses fonctions de votre nouveau compteur et les utiliser, veuillez lire le présent mode d’emploi attentivement. SIGMA SPORT® espère que vous prendrez beaucoup de plaisir en utilisant votre SIGMA ROX 8.1.Le SIGMA ROX 8.1 est un compteur multi-fonction vous fournissant un grand nombre d’informations pendant et après votre tour :k Informations relatives à votre parcours – Vitesse, durée, distance, etc.k Informations relatives au lieu où vous vous trouvez – Altitude, montée, etc.k Informations relatives à vos données personnelles – Fréquence cardiaque, zones d’entraînement, etc.k Transfert de toutes les informations sur le PC permettant une représentation graphique simple des résultats de votre tour.k Compteur SIGMA ROX 8.11 PREFACE ET CONTENU DE L’EMBALLAGE1.1 PREFACEk Emetteur de cadencek Emetteur de vitessek COMFORTEX + Ceinture thoracique et emetteur R11.2 CONTENU

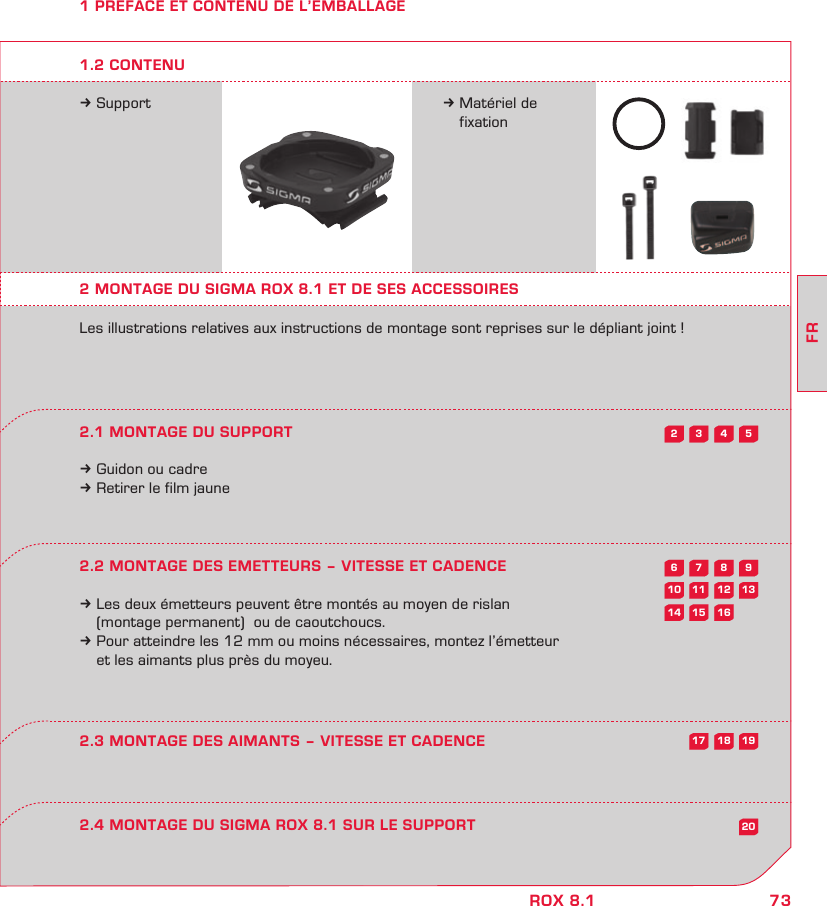

73FRROX 8.15432987613121110201615141918171 PREFACE ET CONTENU DE L’EMBALLAGEk Support k Matériel de fixation2 MONTAGE DU SIGMA ROX 8.1 ET DE SES ACCESSOIRESLes illustrations relatives aux instructions de montage sont reprises sur le dépliant joint !2.1 MONTAGE DU SUPPORTk Guidon ou cadrek Retirer le film jaune2.2 MONTAGE DES EMETTEURS – VITESSE ET CADENCEk Les deux émetteurs peuvent être montés au moyen de rislan (montage permanent) ou de caoutchoucs.k Pour atteindre les 12 mm ou moins nécessaires, montez l’émetteur et les aimants plus près du moyeu.2.4 MONTAGE DU SIGMA ROX 8.1 SUR LE SUPPORT2.3 MONTAGE DES AIMANTS – VITESSE ET CADENCE1.2 CONTENU
74 www.sigmasport.com2 MONTAGE DU SIGMA ROX 8.1 ET DE SES ACCESSOIRESMonté, le SIGMA ROX 8.1 est prêt à être synchronisé avec les différents émetteurs – vitesse, cadence et fréquence cardiaque – dès que vous quittez le mode veille.Lors de la synchronisation avec l’émetteur de vitesse, l’affichage de la vitesse clignote à l’écran. Dès que l’affichage ne clignote plus, le SIGMA ROX 8.1 est synchronisé avec l’émetteur de vitesse et indique la vitesse actuelle. L’émetteur de cadence et la ceinture thoracique se synchronisent automatiquement en parallèle. Dans les menus favoris (A et /ou B), les différentes valeurs s’affichent dans le bloc supérieur de la matrice DOT dès que la synchronisation correspondante est terminée.2.5.1 SYNCHRONISATION DE LA VITESSEIl existe 2 possibilités :k Démarrer ; en règle générale, le récepteur se synchronise avec l’émetteur après 3 rotations de la roue.k Faire tourner la roue avant jusqu’à ce que l’affichage KMH ne clignote plus.2.5 SYNCHRONISATIONLe ROX 8.1 vous permet également de démarrer la synchronisation manuellement. k Vous démarrez une nouvelle synchronisation en maintenant le bouton en bas à droite enfoncé. „Appuyer 2 sec. sur le bouton Synchro Reset“ apparaît à l‘écran.2.5.2 SYNCHRONISATION DE LA CADENCEIl existe 2 possibilités :k Démarrer ; en règle générale, le récepteur se synchronise avec l’émetteur après 3 rotations des pédales.k Déplacer les pédales vers le bas et vers le haut jusqu’à ce que la cadence s’affiche.2.5.3 SYNCHRONISATION DE LA CEINTURE THORACIQUEMettre la ceinture thoracique en place.Se déplacer à proximité du SIGMA ROX 8.1 ou monter sur le vélo.En règle générale, le SIGMA ROX 8.1 se synchronise avec la ceinture thoracique en moins de 10 secondes.La fréquence cardiaque actuelle apparaît à l’écran.

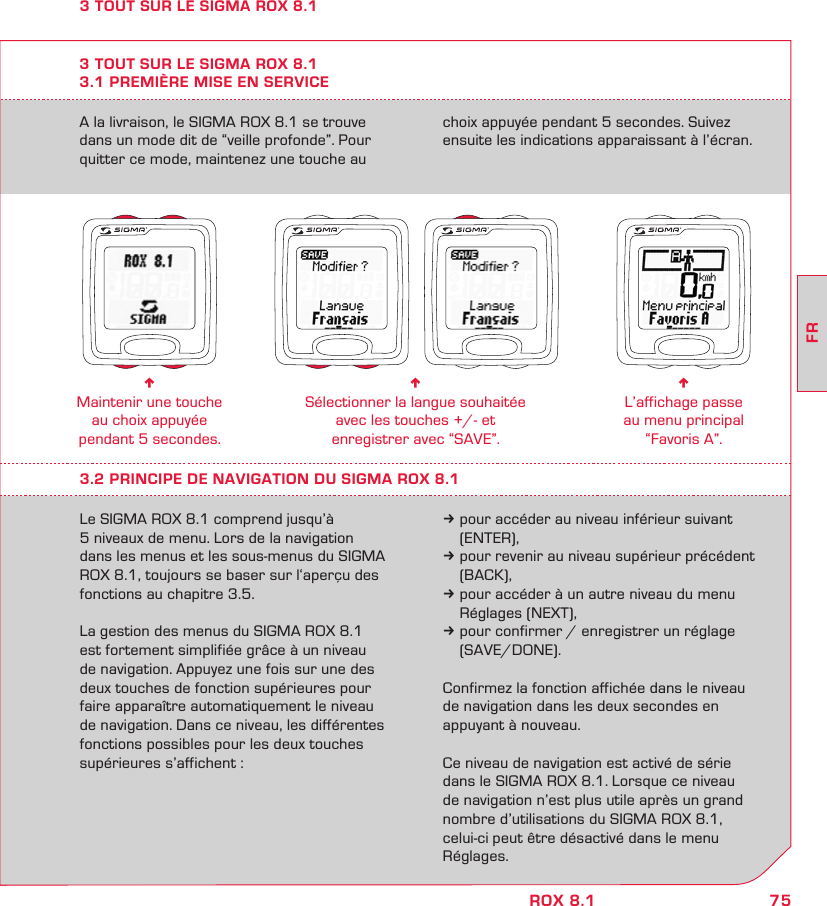

75FRROX 8.1A la livraison, le SIGMA ROX 8.1 se trouve dans un mode dit de “veille profonde”. Pour quitter ce mode, maintenez une touche au choix appuyée pendant 5 secondes. Suivez ensuite les indications apparaissant à l’écran.3 TOUT SUR LE SIGMA ROX 8.13.1 PREMIÈRE MISE EN SERVICEn Maintenir une touche au choix appuyée pendant 5 secondes.n Sélectionner la langue souhaitée avec les touches +/- et enregistrer avec “SAVE”.n L’affichage passe au menu principal “Favoris A”.3.2 PRINCIPE DE NAVIGATION DU SIGMA ROX 8.1Le SIGMA ROX 8.1 comprend jusqu’à 5 niveaux de menu. Lors de la navigation dans les menus et les sous-menus du SIGMA ROX 8.1, toujours se baser sur l‘aperçu des fonctions au chapitre 3.5. La gestion des menus du SIGMA ROX 8.1 est fortement simplifiée grâce à un niveau de navigation. Appuyez une fois sur une des deux touches de fonction supérieures pour faire apparaître automatiquement le niveau de navigation. Dans ce niveau, les différentes fonctions possibles pour les deux touches supérieures s’affichent :k pour accéder au niveau inférieur suivant (ENTER),k pour revenir au niveau supérieur précédent (BACK),k pour accéder à un autre niveau du menu Réglages (NEXT),k pour confirmer / enregistrer un réglage (SAVE/DONE).Confirmez la fonction affichée dans le niveau de navigation dans les deux secondes en appuyant à nouveau.Ce niveau de navigation est activé de série dans le SIGMA ROX 8.1. Lorsque ce niveau de navigation n’est plus utile après un grand nombre d’utilisations du SIGMA ROX 8.1, celui-ci peut être désactivé dans le menu Réglages.3 TOUT SUR LE SIGMA ROX 8.1
76 www.sigmasport.comREC3 TOUT SUR LE SIGMA ROX 8.13.3 OCCUPATION DES TOUCHESTouche de fonction 1Cette touche permet de quitter les sous-menus ou d’enregistrer les valeurs réglées.Touche de fonction 2Cette touche permet d’accéder aux sous-menus ou passer à l’affichage à quatre lignes supérieur.Touche de fonction MoinsRevenir en arrière dans un niveau du menu...… ou diminuer/modifier la valeur affichéeTouche de fonction PlusAvancer dans un niveau du menu...… ou augmenter/modifier la valeur affichéeL’affichage de l’écran du SIGMA ROX 8.1 est subdivisé en 3 zones principales :3.4 STRUCTURE DE L’ÉCRAN – FONCTIONS

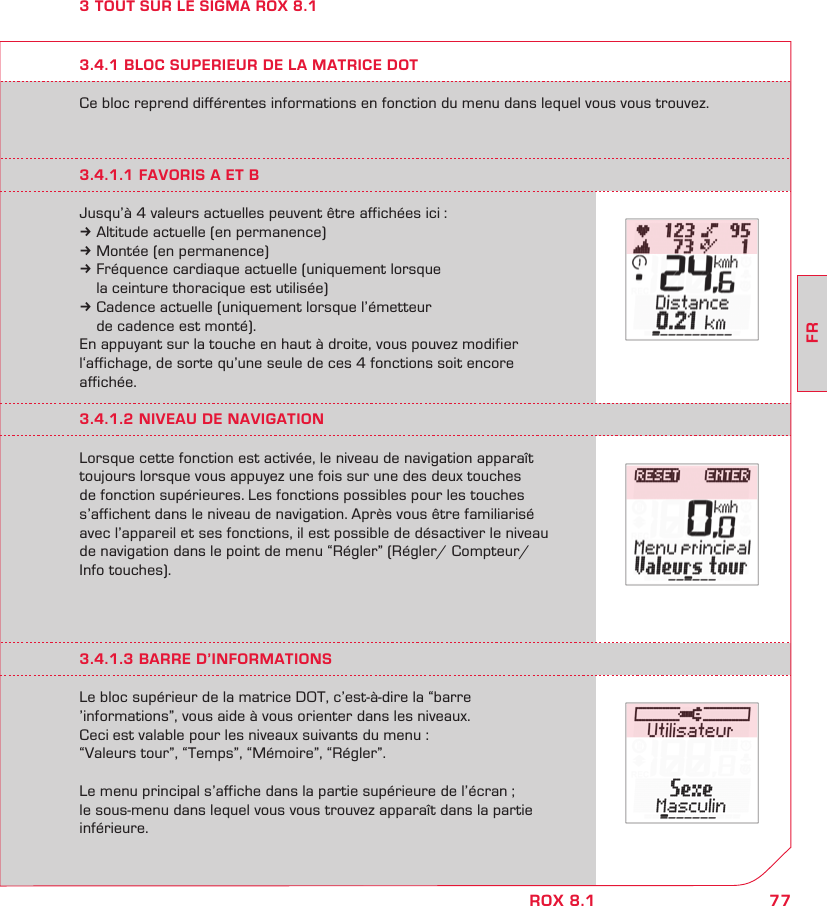

77FRROX 8.13 TOUT SUR LE SIGMA ROX 8.1Ce bloc reprend différentes informations en fonction du menu dans lequel vous vous trouvez.3.4.1 BLOC SUPERIEUR DE LA MATRICE DOT3.4.1.1 FAVORIS A ET BJusqu’à 4 valeurs actuelles peuvent être affichées ici :k Altitude actuelle (en permanence)k Montée (en permanence)k Fréquence cardiaque actuelle (uniquement lorsque la ceinture thoracique est utilisée)k Cadence actuelle (uniquement lorsque l’émetteur de cadence est monté).En appuyant sur la touche en haut à droite, vous pouvez modifier l‘affichage, de sorte qu’une seule de ces 4 fonctions soit encore affichée.3.4.1.2 NIVEAU DE NAVIGATIONLorsque cette fonction est activée, le niveau de navigation apparaît toujours lorsque vous appuyez une fois sur une des deux touches de fonction supérieures. Les fonctions possibles pour les touches s’affichent dans le niveau de navigation. Après vous être familiarisé avec l’appareil et ses fonctions, il est possible de désactiver le niveau de navigation dans le point de menu “Régler” (Régler/ Compteur/ Info touches).3.4.1.3 BARRE D’INFORMATIONSLe bloc supérieur de la matrice DOT, c’est-à-dire la “barre ’informations”, vous aide à vous orienter dans les niveaux. Ceci est valable pour les niveaux suivants du menu : “Valeurs tour”, “Temps”, “Mémoire”, “Régler”. Le menu principal s’affiche dans la partie supérieure de l’écran ; le sous-menu dans lequel vous vous trouvez apparaît dans la partie inférieure.

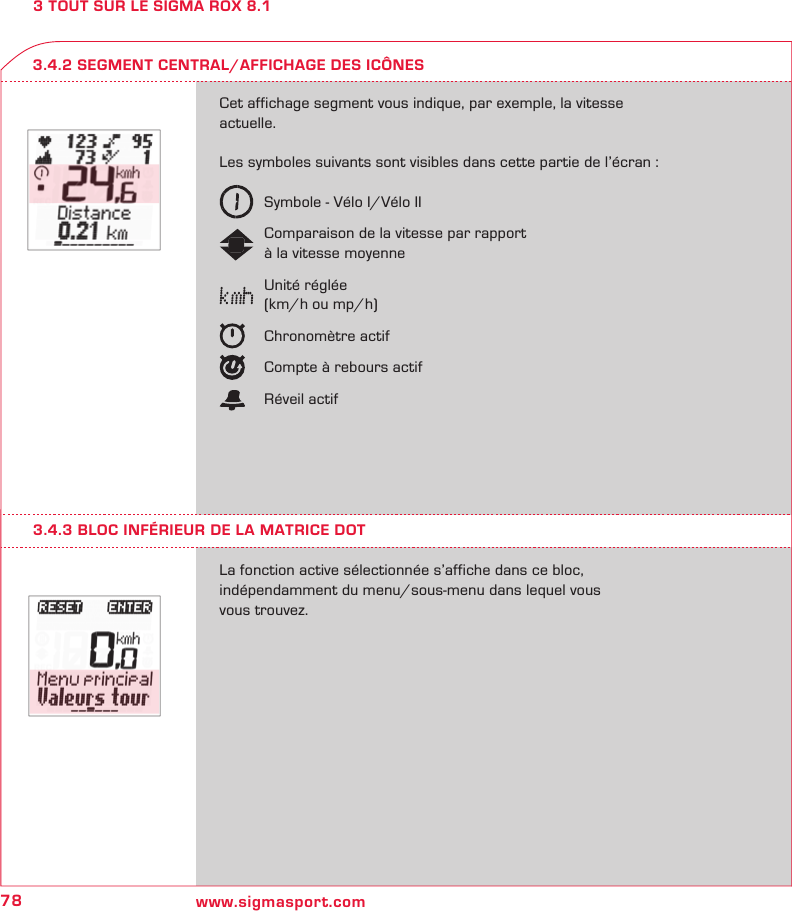

78 www.sigmasport.com3 TOUT SUR LE SIGMA ROX 8.1Cet affichage segment vous indique, par exemple, la vitesse actuelle.Les symboles suivants sont visibles dans cette partie de l’écran : Symbole - Vélo I/Vélo II Comparaison de la vitesse par rapport à la vitesse moyenne Unité réglée (km/h ou mp/h) Chronomètre actif Compte à rebours actif Réveil actifLa fonction active sélectionnée s’affiche dans ce bloc, indépendamment du menu/sous-menu dans lequel vous vous trouvez.3.4.2 SEGMENT CENTRAL/AFFICHAGE DES ICÔNES3.4.3 BLOC INFÉRIEUR DE LA MATRICE DOT

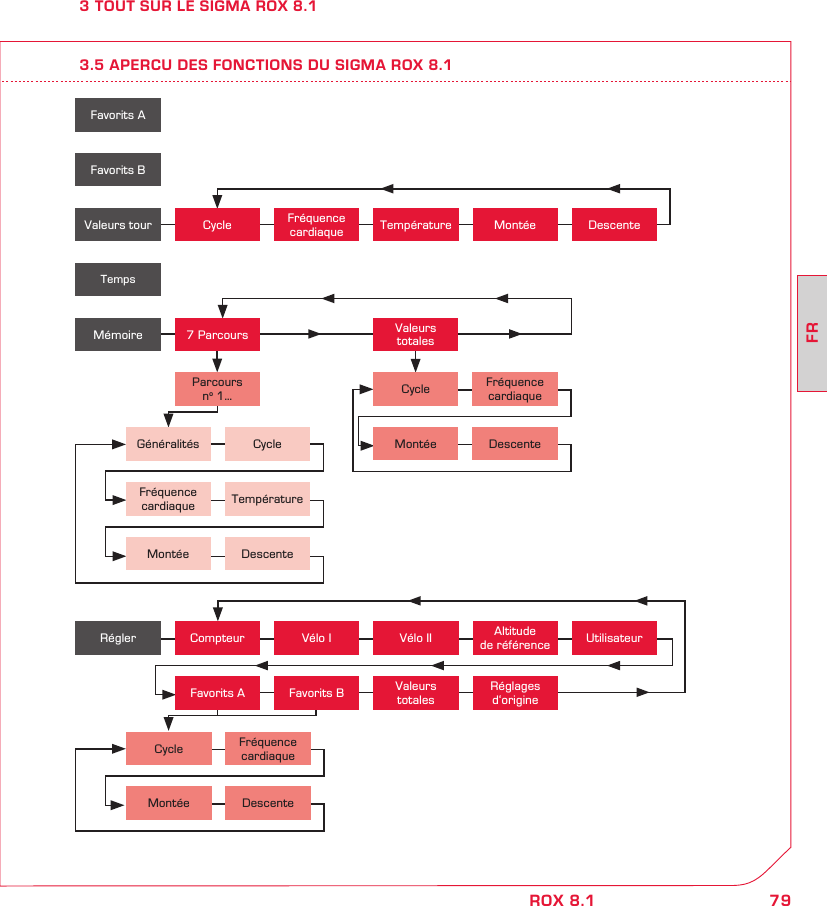

79FRROX 8.13 TOUT SUR LE SIGMA ROX 8.13.5 APERCU DES FONCTIONS DU SIGMA ROX 8.1Favorits AFavorits BTempsValeurs tourMémoireCycle Fréquence cardiaque Température Montée Descente7 ParcoursParcours no 1…Valeurs totalesGénéralités CycleFréquence cardiaque TempératureMontée DescenteCycle Fréquence cardiaqueMontée DescenteValeurs totalesRéglages d‘origineRégler Compteur Vélo I Vélo II Altitude de référence UtilisateurFavorits BCycle Fréquence cardiaqueMontée DescenteFavorits A

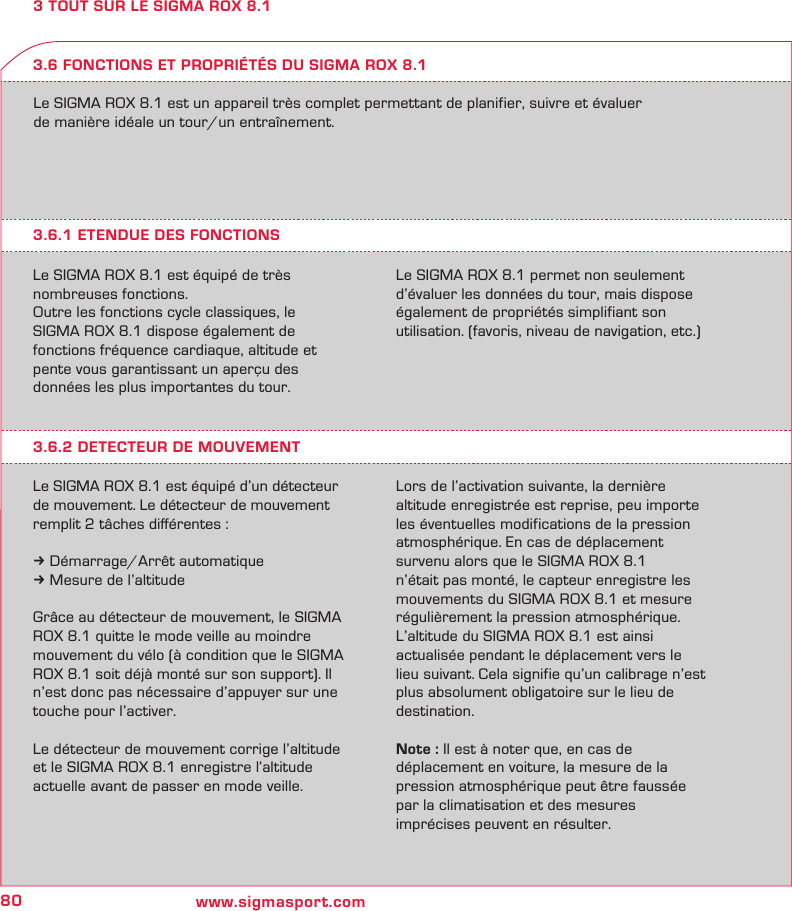

80 www.sigmasport.com3 TOUT SUR LE SIGMA ROX 8.1Le SIGMA ROX 8.1 est un appareil très complet permettant de planifier, suivre et évaluer de manière idéale un tour/un entraînement.3.6.1 ETENDUE DES FONCTIONSLe SIGMA ROX 8.1 est équipé de très nombreuses fonctions.Outre les fonctions cycle classiques, le SIGMA ROX 8.1 dispose également de fonctions fréquence cardiaque, altitude et pente vous garantissant un aperçu des données les plus importantes du tour.Le SIGMA ROX 8.1 permet non seulement d’évaluer les données du tour, mais dispose également de propriétés simplifiant son utilisation. (favoris, niveau de navigation, etc.)3.6 FONCTIONS ET PROPRIÉTÉS DU SIGMA ROX 8.13.6.2 DETECTEUR DE MOUVEMENTLe SIGMA ROX 8.1 est équipé d’un détecteur de mouvement. Le détecteur de mouvement remplit 2 tâches différentes :k Démarrage/Arrêt automatiquek Mesure de l’altitudeGrâce au détecteur de mouvement, le SIGMA ROX 8.1 quitte le mode veille au moindre mouvement du vélo (à condition que le SIGMA ROX 8.1 soit déjà monté sur son support). Il n’est donc pas nécessaire d’appuyer sur une touche pour l’activer.Le détecteur de mouvement corrige l’altitude et le SIGMA ROX 8.1 enregistre l‘altitude actuelle avant de passer en mode veille. Lors de l’activation suivante, la dernière altitude enregistrée est reprise, peu importe les éventuelles modifications de la pression atmosphérique. En cas de déplacement survenu alors que le SIGMA ROX 8.1 n’était pas monté, le capteur enregistre les mouvements du SIGMA ROX 8.1 et mesure régulièrement la pression atmosphérique. L’altitude du SIGMA ROX 8.1 est ainsi actualisée pendant le déplacement vers le lieu suivant. Cela signifie qu’un calibrage n’est plus absolument obligatoire sur le lieu de destination.Note : Il est à noter que, en cas de déplacement en voiture, la mesure de la pression atmosphérique peut être faussée par la climatisation et des mesures imprécises peuvent en résulter.

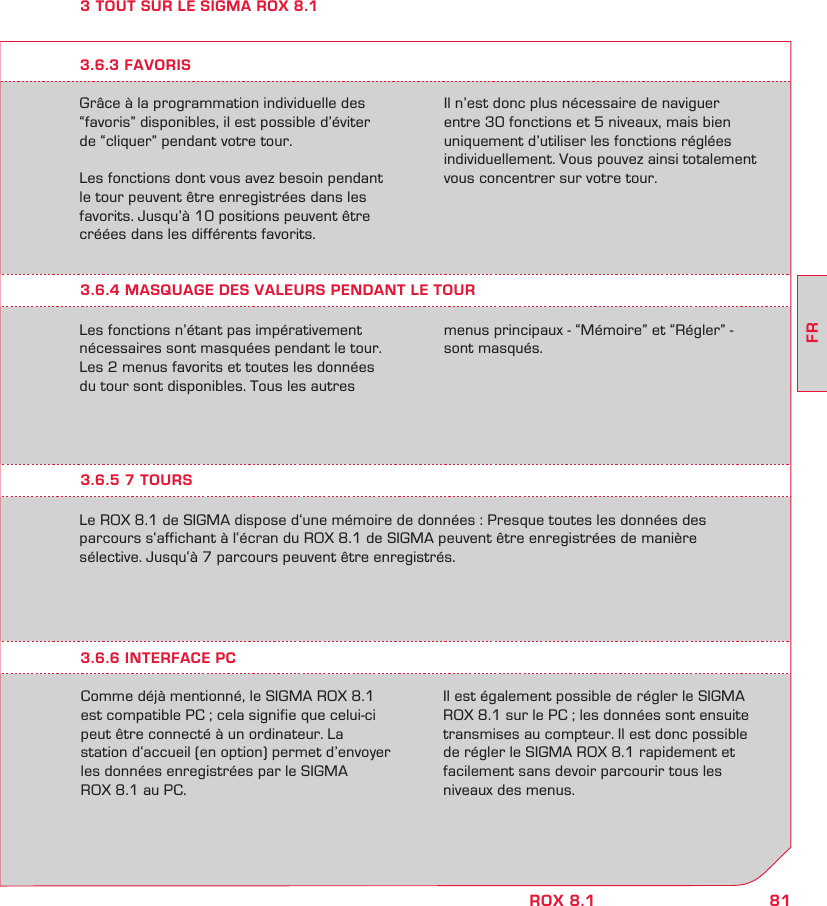

81FRROX 8.13 TOUT SUR LE SIGMA ROX 8.1Grâce à la programmation individuelle des “favoris” disponibles, il est possible d’éviter de “cliquer” pendant votre tour.Les fonctions dont vous avez besoin pendant le tour peuvent être enregistrées dans les favorits. Jusqu’à 10 positions peuvent être créées dans les différents favorits.Il n’est donc plus nécessaire de naviguer entre 30 fonctions et 5 niveaux, mais bien uniquement d’utiliser les fonctions réglées individuellement. Vous pouvez ainsi totalement vous concentrer sur votre tour.3.6.4 MASQUAGE DES VALEURS PENDANT LE TOURLes fonctions n’étant pas impérativement nécessaires sont masquées pendant le tour. Les 2 menus favorits et toutes les données du tour sont disponibles. Tous les autres menus principaux - “Mémoire” et “Régler” - sont masqués.3.6.3 FAVORIS3.6.5 7 TOURSLe ROX 8.1 de SIGMA dispose d‘une mémoire de données : Presque toutes les données des parcours s‘affichant à l‘écran du ROX 8.1 de SIGMA peuvent être enregistrées de manière sélective. Jusqu‘à 7 parcours peuvent être enregistrés.Comme déjà mentionné, le SIGMA ROX 8.1 est compatible PC ; cela signifie que celui-ci peut être connecté à un ordinateur. La station d‘accueil (en option) permet d’envoyer les données enregistrées par le SIGMA ROX 8.1 au PC.Il est également possible de régler le SIGMA ROX 8.1 sur le PC ; les données sont ensuite transmises au compteur. Il est donc possible de régler le SIGMA ROX 8.1 rapidement et facilement sans devoir parcourir tous les niveaux des menus.3.6.6 INTERFACE PC

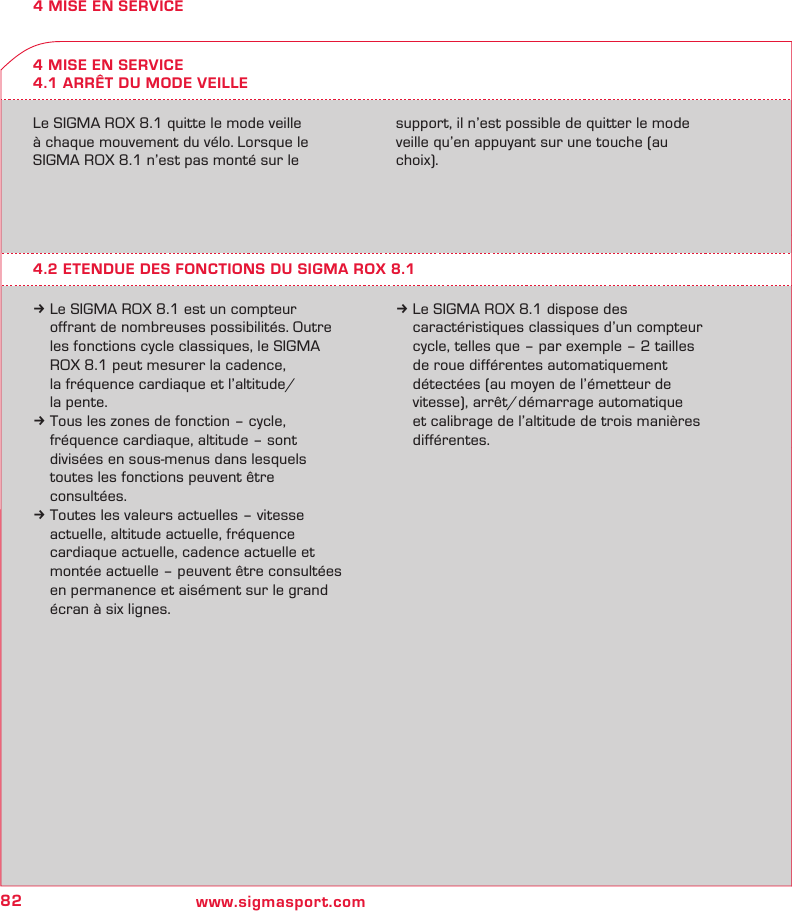

82 www.sigmasport.com4 MISE EN SERVICE4 MISE EN SERVICE4.1 ARRÊT DU MODE VEILLELe SIGMA ROX 8.1 quitte le mode veille à chaque mouvement du vélo. Lorsque le SIGMA ROX 8.1 n’est pas monté sur le support, il n’est possible de quitter le mode veille qu’en appuyant sur une touche (au choix).4.2 ETENDUE DES FONCTIONS DU SIGMA ROX 8.1k Le SIGMA ROX 8.1 est un compteur offrant de nombreuses possibilités. Outre les fonctions cycle classiques, le SIGMA ROX 8.1 peut mesurer la cadence, la fréquence cardiaque et l’altitude/ la pente.k Tous les zones de fonction – cycle, fréquence cardiaque, altitude – sont divisées en sous-menus dans lesquels toutes les fonctions peuvent être consultées.k Toutes les valeurs actuelles – vitesse actuelle, altitude actuelle, fréquence cardiaque actuelle, cadence actuelle et montée actuelle – peuvent être consultées en permanence et aisément sur le grand écran à six lignes.k Le SIGMA ROX 8.1 dispose des caractéristiques classiques d’un compteur cycle, telles que – par exemple – 2 tailles de roue différentes automatiquement détectées (au moyen de l’émetteur de vitesse), arrêt/démarrage automatique et calibrage de l’altitude de trois manières différentes.

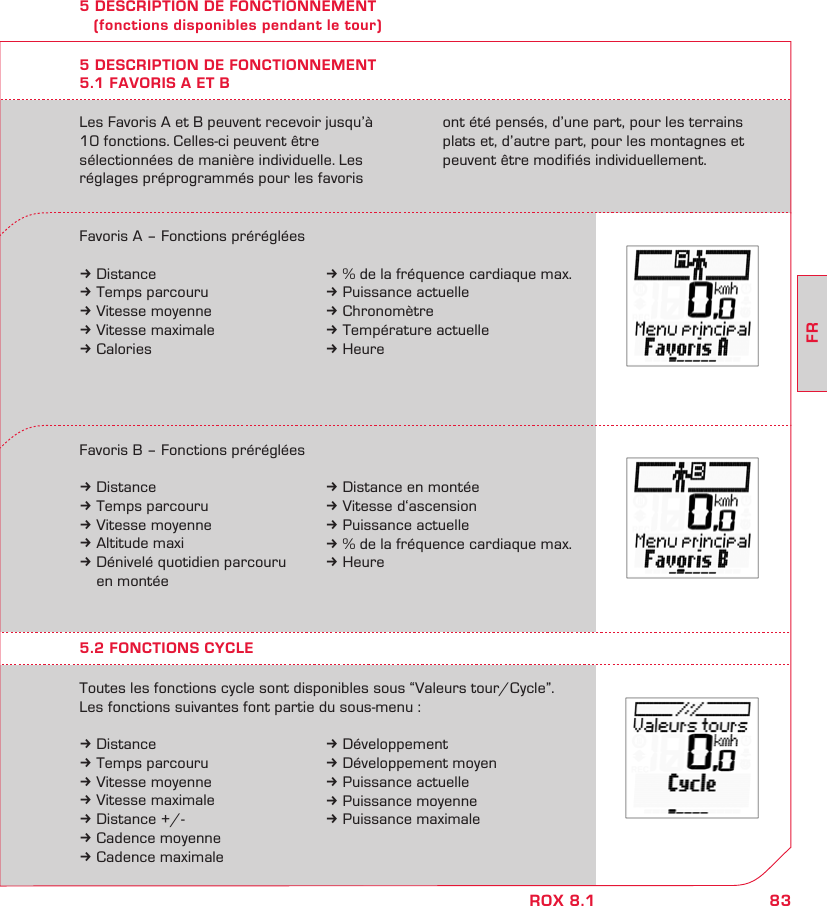

83FRROX 8.15 DESCRIPTION DE FONCTIONNEMENT (fonctions disponibles pendant le tour)Les Favoris A et B peuvent recevoir jusqu’à 10 fonctions. Celles-ci peuvent être sélectionnées de manière individuelle. Les réglages préprogrammés pour les favoris ont été pensés, d’une part, pour les terrains plats et, d’autre part, pour les montagnes et peuvent être modifiés individuellement.5 DESCRIPTION DE FONCTIONNEMENT5.1 FAVORIS A ET BFavoris A – Fonctions prérégléesk Distancek Temps parcouruk Vitesse moyennek Vitesse maximalek CaloriesFavoris B – Fonctions prérégléesk Distancek Temps parcouruk Vitesse moyennek Altitude maxik Dénivelé quotidien parcouru en montéeToutes les fonctions cycle sont disponibles sous “Valeurs tour/Cycle”. Les fonctions suivantes font partie du sous-menu :k Distancek Temps parcouruk Vitesse moyennek Vitesse maximalek Distance +/-k Cadence moyennek Cadence maximalek % de la fréquence cardiaque max.k Puissance actuellek Chronomètrek Température actuellek Heurek Distance en montéek Vitesse d‘ascensionk Puissance actuellek % de la fréquence cardiaque max.k Heure5.2 FONCTIONS CYCLEk Développementk Développement moyenk Puissance actuellek Puissance moyennek Puissance maximale

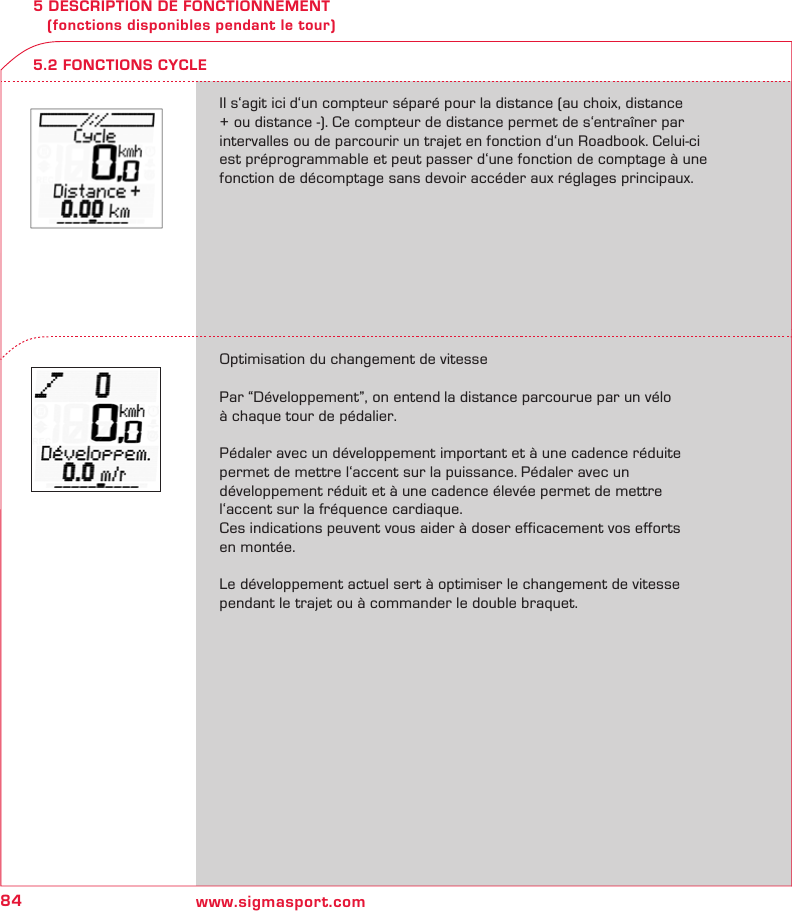

84 www.sigmasport.com5 DESCRIPTION DE FONCTIONNEMENT (fonctions disponibles pendant le tour)Il s‘agit ici d‘un compteur séparé pour la distance (au choix, distance + ou distance -). Ce compteur de distance permet de s‘entraîner par intervalles ou de parcourir un trajet en fonction d‘un Roadbook. Celui-ci est préprogrammable et peut passer d‘une fonction de comptage à une fonction de décomptage sans devoir accéder aux réglages principaux.Optimisation du changement de vitessePar “Développement”, on entend la distance parcourue par un vélo à chaque tour de pédalier.Pédaler avec un développement important et à une cadence réduite permet de mettre l‘accent sur la puissance. Pédaler avec un développement réduit et à une cadence élevée permet de mettre l‘accent sur la fréquence cardiaque.Ces indications peuvent vous aider à doser efficacement vos efforts en montée. Le développement actuel sert à optimiser le changement de vitesse pendant le trajet ou à commander le double braquet.5.2 FONCTIONS CYCLE

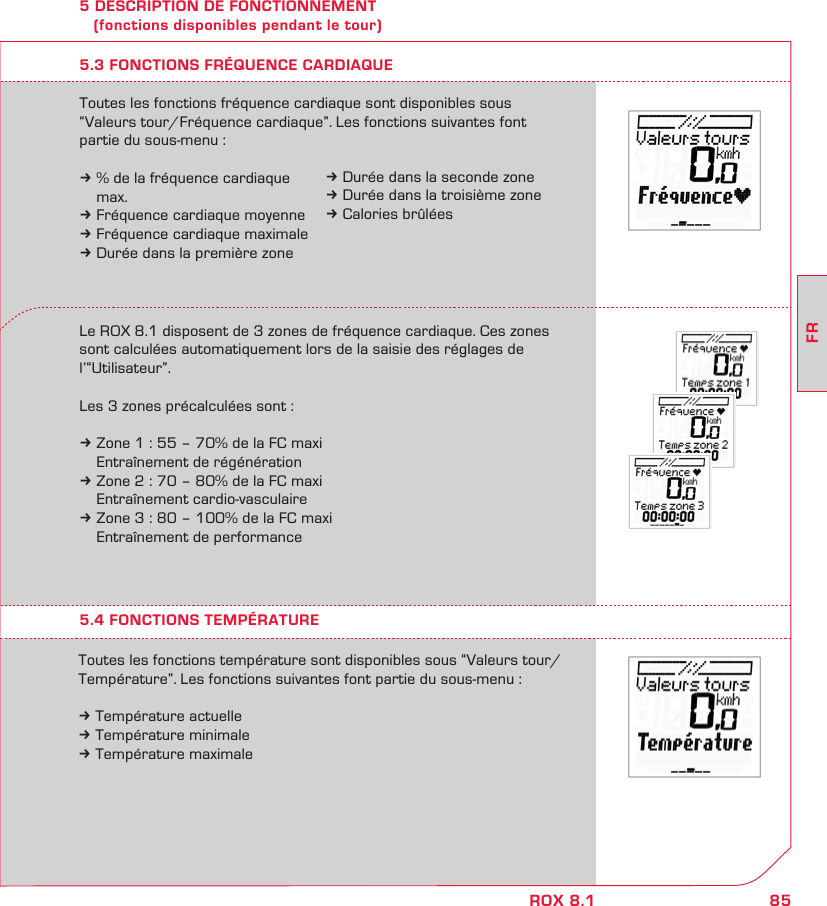

85FRROX 8.15 DESCRIPTION DE FONCTIONNEMENT (fonctions disponibles pendant le tour)5.3 FONCTIONS FRÉQUENCE CARDIAQUELe ROX 8.1 disposent de 3 zones de fréquence cardiaque. Ces zones sont calculées automatiquement lors de la saisie des réglages de l’“Utilisateur”.Les 3 zones précalculées sont : k Zone 1 : 55 – 70% de la FC maxi Entraînement de régénérationk Zone 2 : 70 – 80% de la FC maxi Entraînement cardio-vasculairek Zone 3 : 80 – 100% de la FC maxi Entraînement de performanceToutes les fonctions fréquence cardiaque sont disponibles sous “Valeurs tour/Fréquence cardiaque”. Les fonctions suivantes font partie du sous-menu :k % de la fréquence cardiaque max.k Fréquence cardiaque moyennek Fréquence cardiaque maximalek Durée dans la première zone5.4 FONCTIONS TEMPÉRATUREToutes les fonctions température sont disponibles sous “Valeurs tour/Température”. Les fonctions suivantes font partie du sous-menu :k Température actuellek Température minimalek Température maximalek Durée dans la seconde zonek Durée dans la troisième zonek Calories brûlées

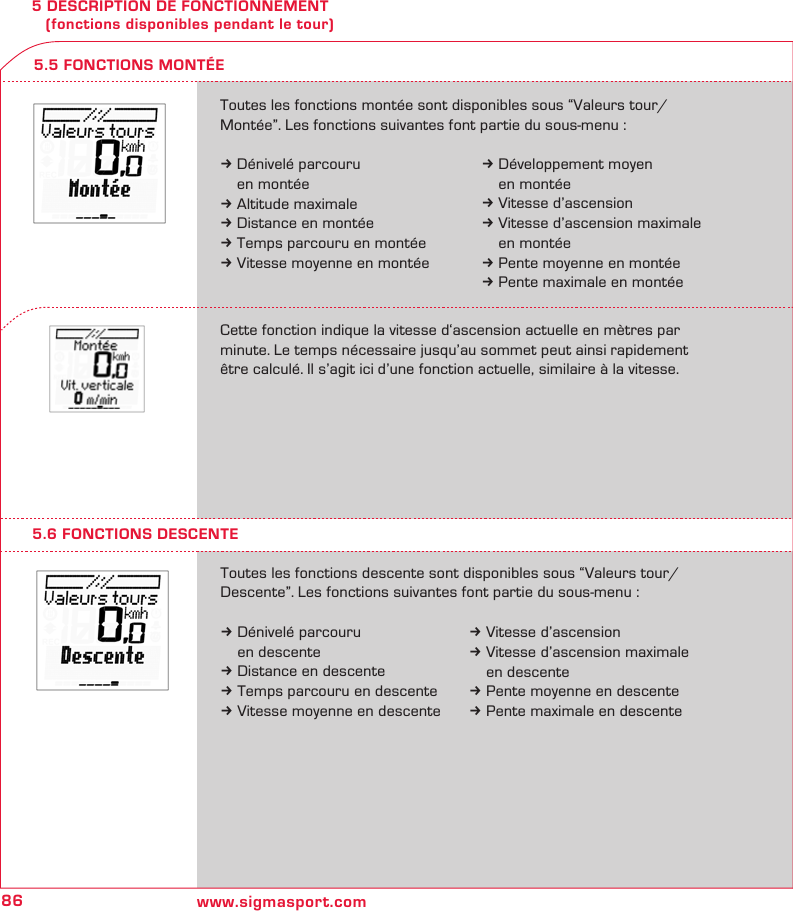

86 www.sigmasport.com5 DESCRIPTION DE FONCTIONNEMENT (fonctions disponibles pendant le tour)5.6 FONCTIONS DESCENTEToutes les fonctions descente sont disponibles sous “Valeurs tour/ Descente”. Les fonctions suivantes font partie du sous-menu :k Dénivelé parcouru en descentek Distance en descentek Temps parcouru en descentek Vitesse moyenne en descente5.5 FONCTIONS MONTÉEToutes les fonctions montée sont disponibles sous “Valeurs tour/ Montée”. Les fonctions suivantes font partie du sous-menu :k Dénivelé parcouru en montéek Altitude maximalek Distance en montéek Temps parcouru en montéek Vitesse moyenne en montéeCette fonction indique la vitesse d‘ascension actuelle en mètres par minute. Le temps nécessaire jusqu’au sommet peut ainsi rapidement être calculé. Il s’agit ici d’une fonction actuelle, similaire à la vitesse.k Développement moyen en montéek Vitesse d’ascensionk Vitesse d’ascension maximale en montéek Pente moyenne en montéek Pente maximale en montéek Vitesse d’ascensionk Vitesse d’ascension maximale en descentek Pente moyenne en descentek Pente maximale en descente

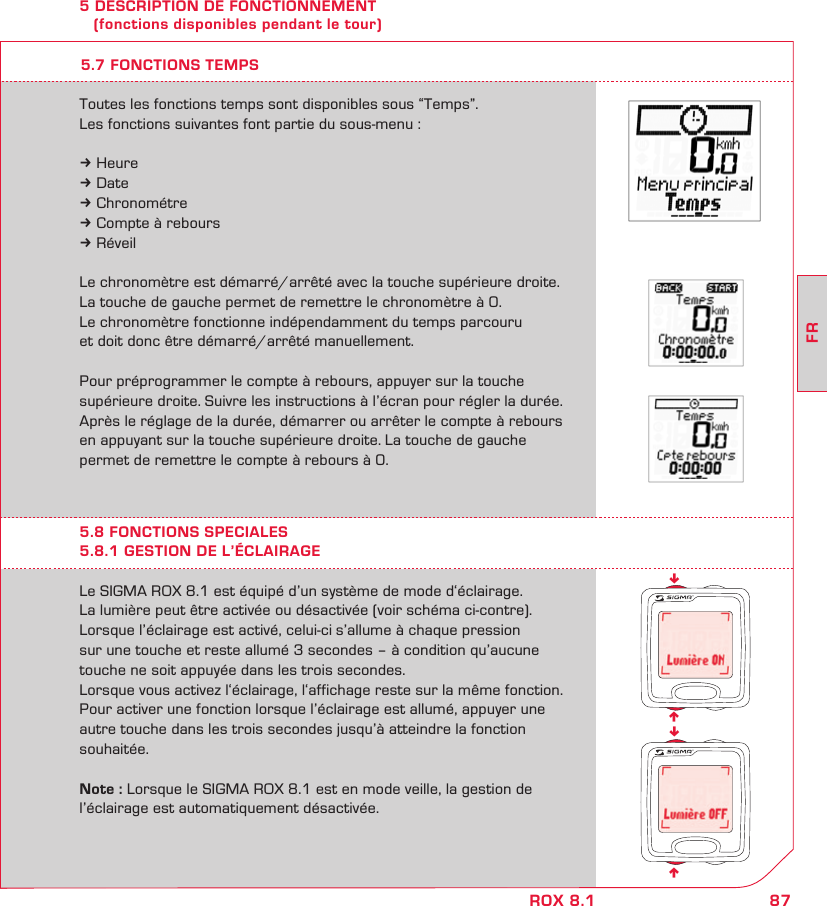

87FRROX 8.1nnnn5 DESCRIPTION DE FONCTIONNEMENT (fonctions disponibles pendant le tour)Le SIGMA ROX 8.1 est équipé d’un système de mode d‘éclairage.La lumière peut être activée ou désactivée (voir schéma ci-contre). Lorsque l’éclairage est activé, celui-ci s’allume à chaque pression sur une touche et reste allumé 3 secondes – à condition qu’aucune touche ne soit appuyée dans les trois secondes. Lorsque vous activez l‘éclairage, l‘affichage reste sur la même fonction. Pour activer une fonction lorsque l’éclairage est allumé, appuyer une autre touche dans les trois secondes jusqu’à atteindre la fonction souhaitée.Note : Lorsque le SIGMA ROX 8.1 est en mode veille, la gestion de l’éclairage est automatiquement désactivée.5.8 FONCTIONS SPECIALES5.8.1 GESTION DE L’ÉCLAIRAGEToutes les fonctions temps sont disponibles sous “Temps”.Les fonctions suivantes font partie du sous-menu :k Heurek Datek Chronométrek Compte à reboursk RéveilLe chronomètre est démarré/arrêté avec la touche supérieure droite. La touche de gauche permet de remettre le chronomètre à 0. Le chronomètre fonctionne indépendamment du temps parcouru et doit donc être démarré/arrêté manuellement.Pour préprogrammer le compte à rebours, appuyer sur la touche supérieure droite. Suivre les instructions à l’écran pour régler la durée. Après le réglage de la durée, démarrer ou arrêter le compte à rebours en appuyant sur la touche supérieure droite. La touche de gauche permet de remettre le compte à rebours à 0.5.7 FONCTIONS TEMPS

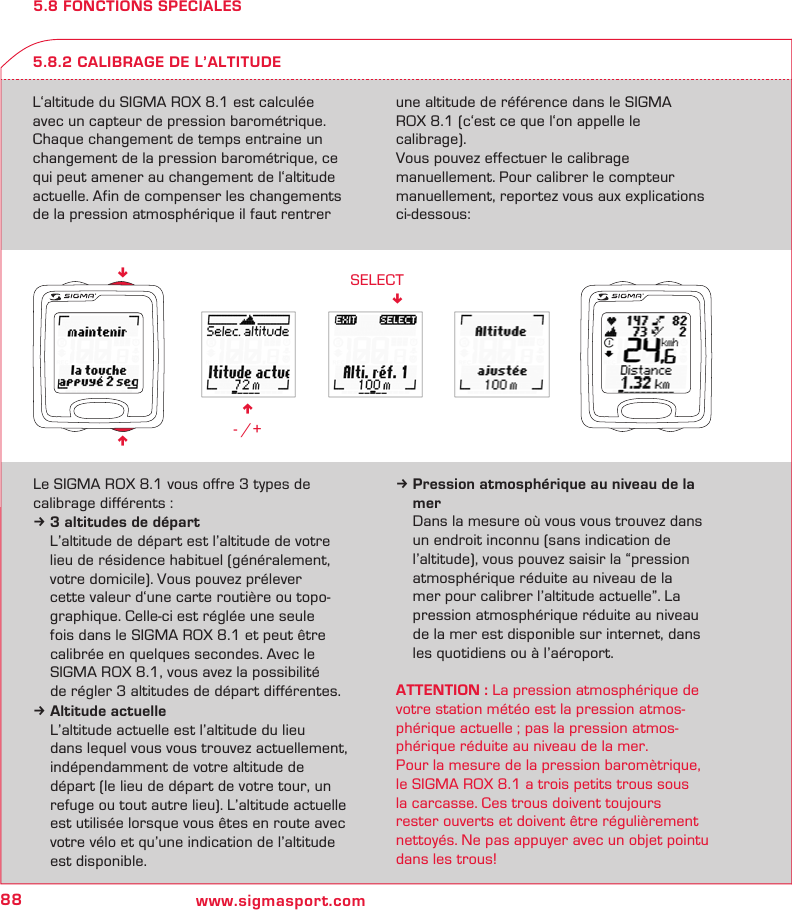

88 www.sigmasport.comn - /+SELECT!nn5.8 FONCTIONS SPECIALESL‘altitude du SIGMA ROX 8.1 est calculée avec un capteur de pression barométrique. Chaque changement de temps entraine un changement de la pression barométrique, ce qui peut amener au changement de l‘altitude actuelle. Afin de compenser les changements de la pression atmosphérique il faut rentrer une altitude de référence dans le SIGMA ROX 8.1 (c‘est ce que l‘on appelle le calibrage).Vous pouvez effectuer le calibrage manuellement. Pour calibrer le compteur manuellement, reportez vous aux explications ci-dessous:5.8.2 CALIBRAGE DE L’ALTITUDELe SIGMA ROX 8.1 vous offre 3 types de calibrage différents :k 3 altitudes de départ L’altitude de départ est l’altitude de votre lieu de résidence habituel (généralement, votre domicile). Vous pouvez prélever cette valeur d‘une carte routière ou topo- graphique. Celle-ci est réglée une seule fois dans le SIGMA ROX 8.1 et peut être calibrée en quelques secondes. Avec le SIGMA ROX 8.1, vous avez la possibilité de régler 3 altitudes de départ différentes.k Altitude actuelle L’altitude actuelle est l’altitude du lieu dans lequel vous vous trouvez actuellement, indépendamment de votre altitude de départ (le lieu de départ de votre tour, un refuge ou tout autre lieu). L’altitude actuelle est utilisée lorsque vous êtes en route avec votre vélo et qu’une indication de l’altitude est disponible.k Pression atmosphérique au niveau de la mer Dans la mesure où vous vous trouvez dans un endroit inconnu (sans indication de l’altitude), vous pouvez saisir la “pression atmosphérique réduite au niveau de la mer pour calibrer l’altitude actuelle”. La pression atmosphérique réduite au niveau de la mer est disponible sur internet, dans les quotidiens ou à l’aéroport.ATTENTION : La pression atmosphérique de votre station météo est la pression atmos-phérique actuelle ; pas la pression atmos-phérique réduite au niveau de la mer.Pour la mesure de la pression baromètrique, le SIGMA ROX 8.1 a trois petits trous sous la carcasse. Ces trous doivent toujours rester ouverts et doivent être régulièrement nettoyés. Ne pas appuyer avec un objet pointu dans les trous!

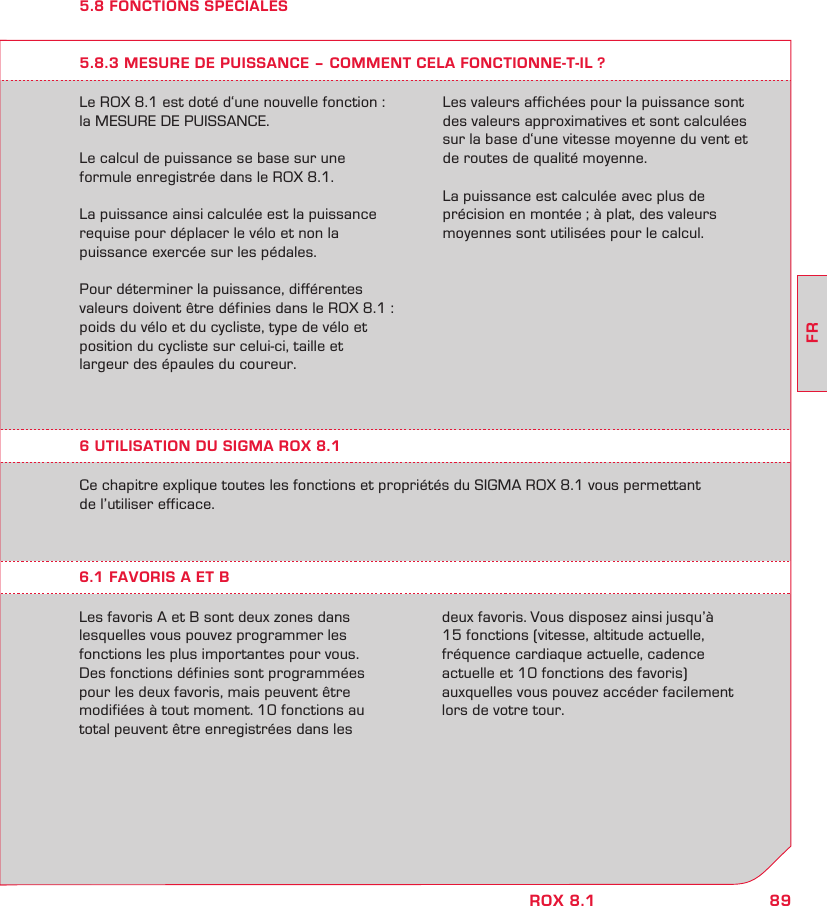

89FRROX 8.15.8 FONCTIONS SPECIALESLe ROX 8.1 est doté d‘une nouvelle fonction : la MESURE DE PUISSANCE.Le calcul de puissance se base sur une formule enregistrée dans le ROX 8.1.La puissance ainsi calculée est la puissance requise pour déplacer le vélo et non la puissance exercée sur les pédales.Pour déterminer la puissance, différentes valeurs doivent être définies dans le ROX 8.1 : poids du vélo et du cycliste, type de vélo et position du cycliste sur celui-ci, taille et largeur des épaules du coureur.5.8.3 MESURE DE PUISSANCE – COMMENT CELA FONCTIONNE-T-IL ?Les valeurs affichées pour la puissance sont des valeurs approximatives et sont calculées sur la base d‘une vitesse moyenne du vent et de routes de qualité moyenne. La puissance est calculée avec plus de précision en montée ; à plat, des valeurs moyennes sont utilisées pour le calcul.Ce chapitre explique toutes les fonctions et propriétés du SIGMA ROX 8.1 vous permettant de l’utiliser efficace.6.1 FAVORIS A ET BLes favoris A et B sont deux zones dans lesquelles vous pouvez programmer les fonctions les plus importantes pour vous. Des fonctions définies sont programmées pour les deux favoris, mais peuvent être modifiées à tout moment. 10 fonctions au total peuvent être enregistrées dans les deux favoris. Vous disposez ainsi jusqu’à 15 fonctions (vitesse, altitude actuelle, fréquence cardiaque actuelle, cadence actuelle et 10 fonctions des favoris) auxquelles vous pouvez accéder facilement lors de votre tour.6 UTILISATION DU SIGMA ROX 8.1

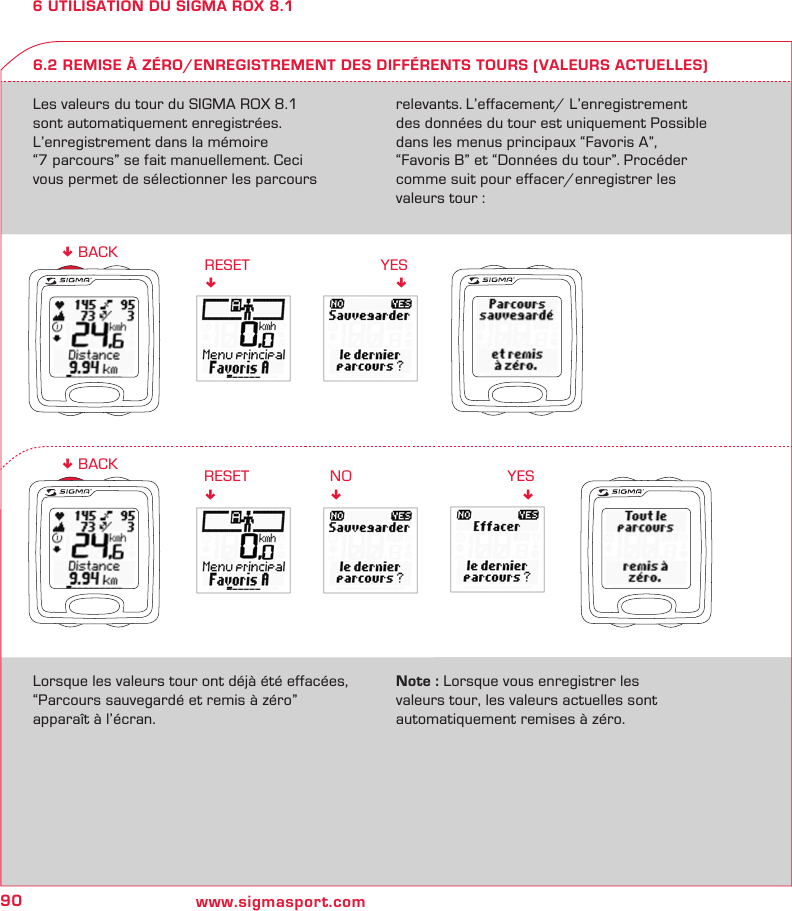

90 www.sigmasport.comYES!RESET!RESET!! BACKNO!YES!! BACK6 UTILISATION DU SIGMA ROX 8.16.2 REMISE À ZÉRO/ENREGISTREMENT DES DIFFÉRENTS TOURS (VALEURS ACTUELLES)Les valeurs du tour du SIGMA ROX 8.1 sont automatiquement enregistrées. L’enregistrement dans la mémoire “7 parcours” se fait manuellement. Ceci vous permet de sélectionner les parcours relevants. L’effacement/ L’enregistrement des données du tour est uniquement Possible dans les menus principaux “Favoris A”, “Favoris B” et “Données du tour”. Procéder comme suit pour effacer/enregistrer les valeurs tour :Lorsque les valeurs tour ont déjà été effacées, “Parcours sauvegardé et remis à zéro” apparaît à l’écran.Note : Lorsque vous enregistrer les valeurs tour, les valeurs actuelles sont automatiquement remises à zéro.

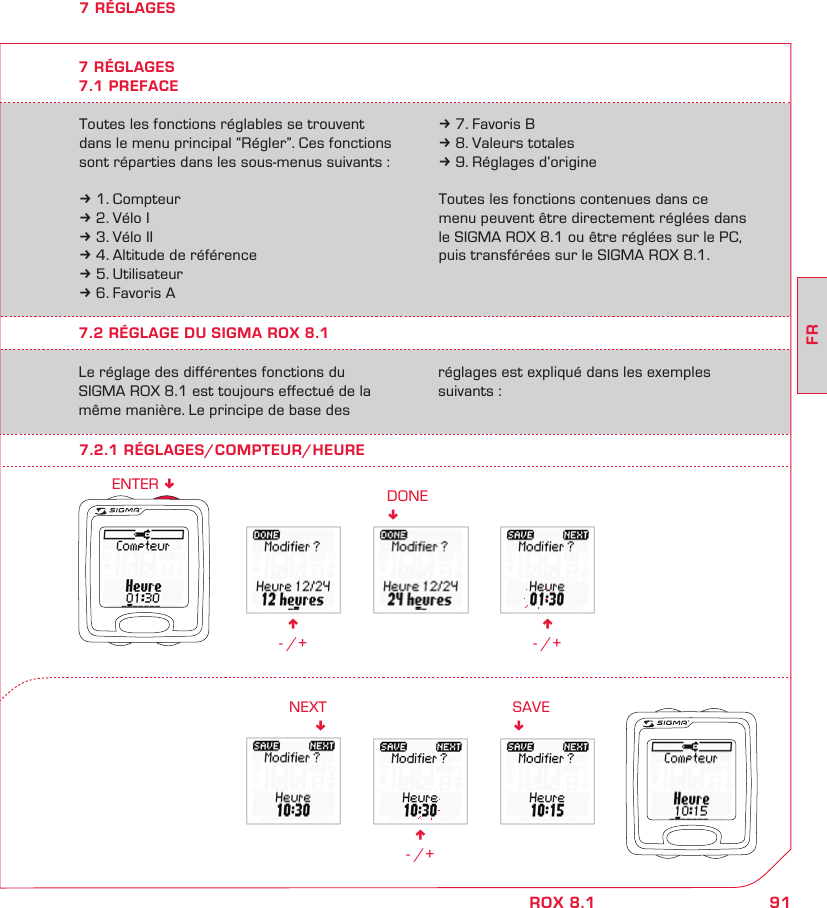

91FRROX 8.1n - /+DONE!n - /+n - /+NEXT!SAVE!ENTER !7 RÉGLAGESToutes les fonctions réglables se trouvent dans le menu principal “Régler”. Ces fonctions sont réparties dans les sous-menus suivants :k 1. Compteurk 2. Vélo Ik 3. Vélo IIk 4. Altitude de référencek 5. Utilisateurk 6. Favoris Ak 7. Favoris Bk 8. Valeurs totalesk 9. Réglages d‘origineToutes les fonctions contenues dans ce menu peuvent être directement réglées dans le SIGMA ROX 8.1 ou être réglées sur le PC, puis transférées sur le SIGMA ROX 8.1.7.2 RÉGLAGE DU SIGMA ROX 8.1Le réglage des différentes fonctions du SIGMA ROX 8.1 est toujours effectué de la même manière. Le principe de base des réglages est expliqué dans les exemples suivants :7 RÉGLAGES7.1 PREFACE7.2.1 RÉGLAGES/COMPTEUR/HEURE

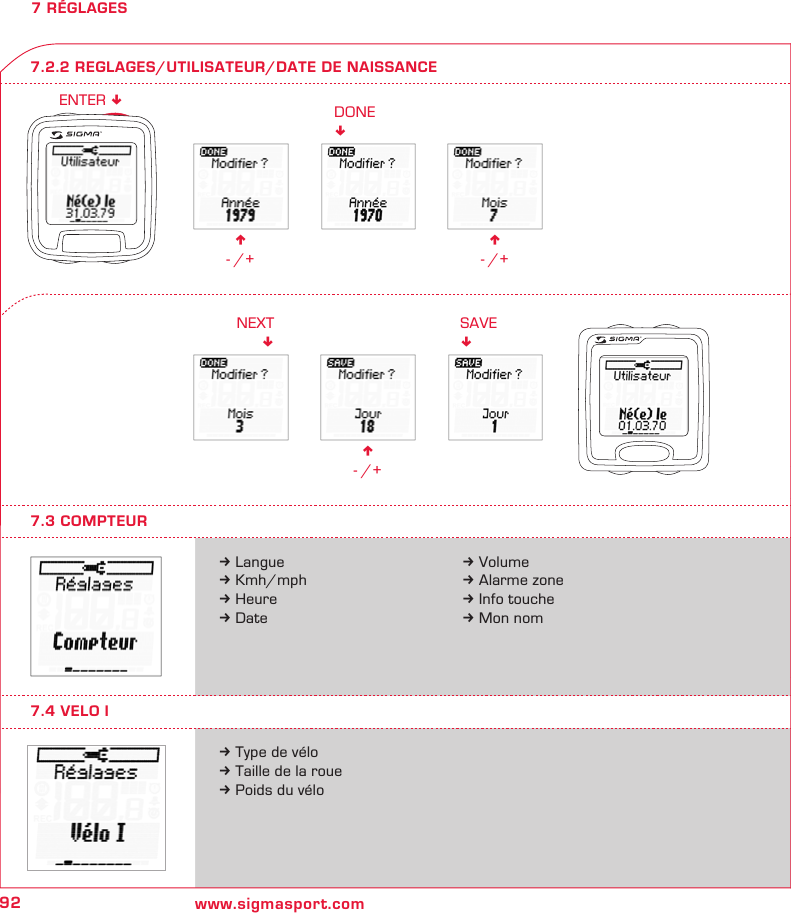

92 www.sigmasport.comn - /+DONE!n - /+n - /+NEXT!SAVE!ENTER !7 RÉGLAGESk Languek Kmh/mphk Heurek Datek Type de vélok Taille de la rouek Poids du vélo7.3 COMPTEUR7.2.2 REGLAGES/UTILISATEUR/DATE DE NAISSANCEk Volumek Alarme zonek Info touchek Mon nom7.4 VELO I

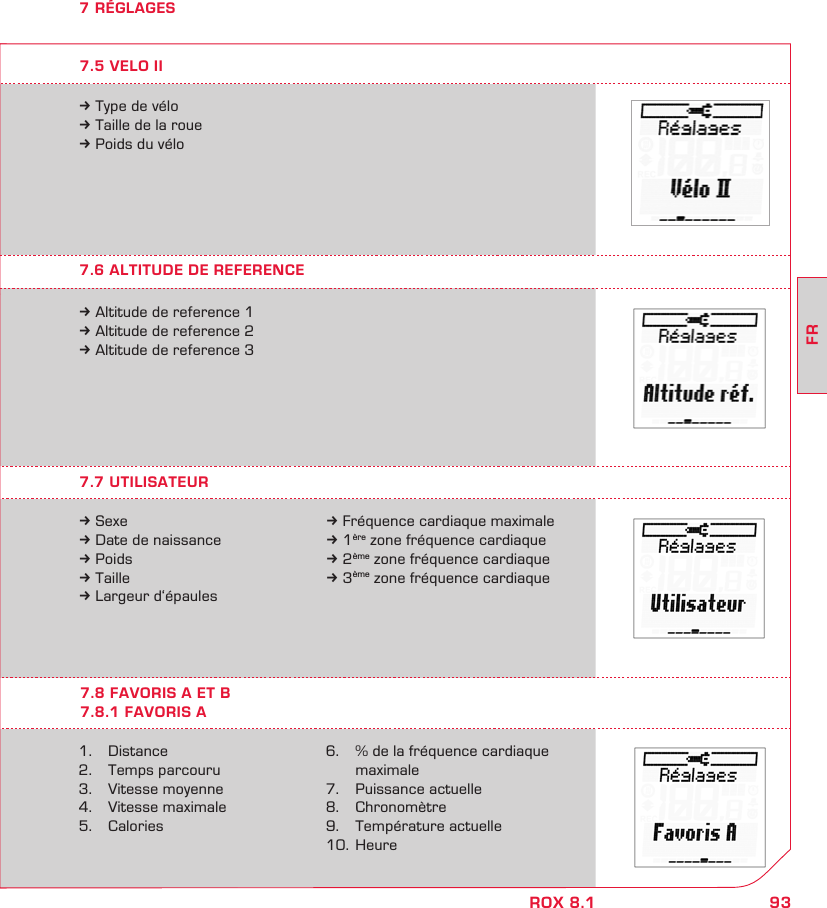

93FRROX 8.17 RÉGLAGES7.7 UTILISATEUR7.6 ALTITUDE DE REFERENCE7.8 FAVORIS A ET B7.8.1 FAVORIS Ak Sexek Date de naissancek Poidsk Taillek Largeur d‘épaules1. Distance2. Temps parcouru3. Vitesse moyenne4. Vitesse maximale5. Caloriesk Altitude de reference 1k Altitude de reference 2k Altitude de reference 3k Fréquence cardiaque maximalek 1ère zone fréquence cardiaquek 2ème zone fréquence cardiaquek 3ème zone fréquence cardiaque6. % de la fréquence cardiaque maximale7. Puissance actuelle8. Chronomètre9. Température actuelle10. Heurek Type de vélok Taille de la rouek Poids du vélo7.5 VELO II

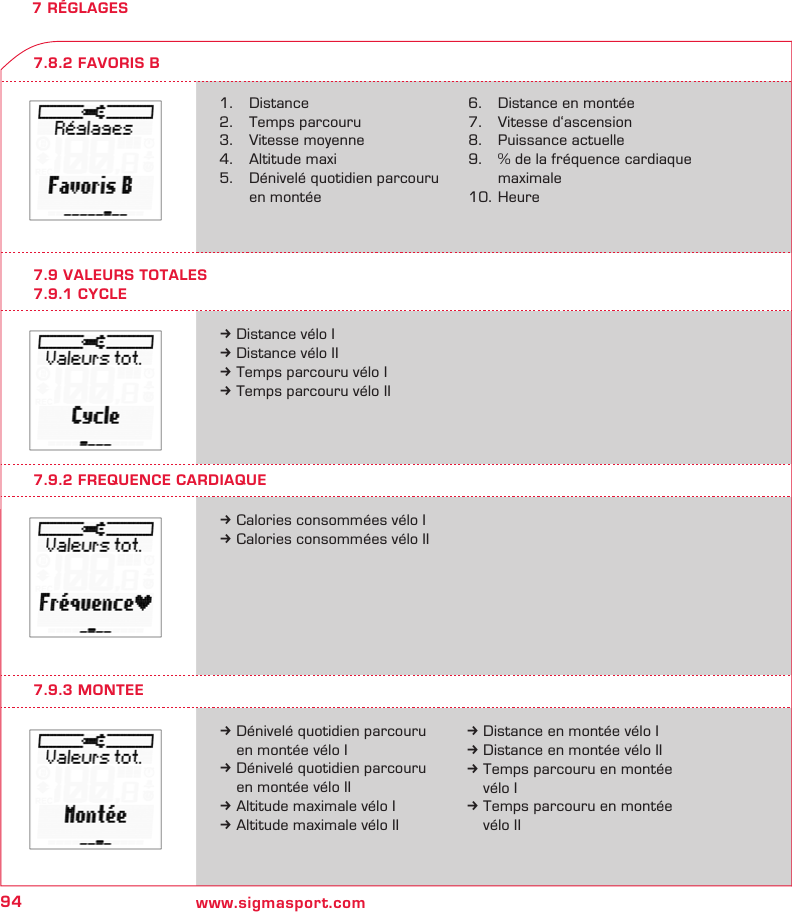

94 www.sigmasport.com7 RÉGLAGES7.8.2 FAVORIS B1. Distance2. Temps parcouru3. Vitesse moyenne4. Altitude maxi5. Dénivelé quotidien parcouru en montée6. Distance en montée7. Vitesse d‘ascension8. Puissance actuelle9. % de la fréquence cardiaque maximale10. Heure7.9 VALEURS TOTALES7.9.1 CYCLEk Calories consommées vélo Ik Calories consommées vélo IIk Dénivelé quotidien parcouru en montée vélo Ik Dénivelé quotidien parcouru en montée vélo IIk Altitude maximale vélo Ik Altitude maximale vélo IIk Distance vélo Ik Distance vélo IIk Temps parcouru vélo Ik Temps parcouru vélo II7.9.2 FREQUENCE CARDIAQUE7.9.3 MONTEEk Distance en montée vélo Ik Distance en montée vélo IIk Temps parcouru en montée vélo Ik Temps parcouru en montée vélo II

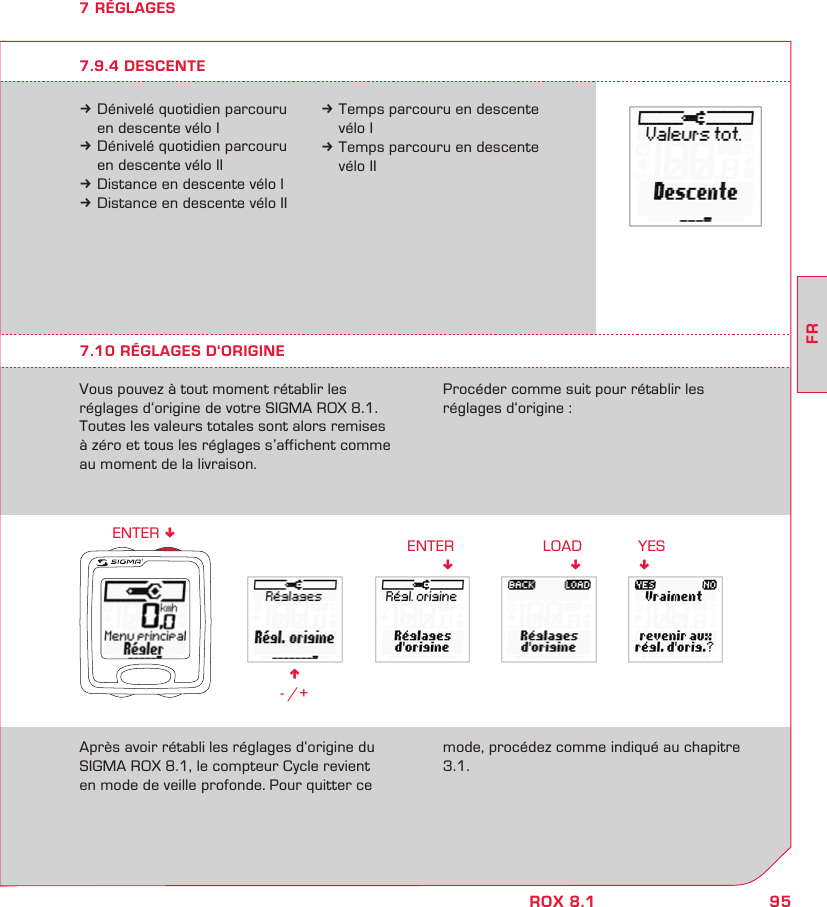

95FRROX 8.1n - /+ENTER!ENTER !LOAD!YES!7 RÉGLAGES7.10 RÉGLAGES D‘ORIGINEVous pouvez à tout moment rétablir les réglages d‘origine de votre SIGMA ROX 8.1. Toutes les valeurs totales sont alors remises à zéro et tous les réglages s’affichent comme au moment de la livraison.Procéder comme suit pour rétablir les réglages d‘origine :Après avoir rétabli les réglages d‘origine du SIGMA ROX 8.1, le compteur Cycle revient en mode de veille profonde. Pour quitter ce mode, procédez comme indiqué au chapitre 3.1.k Dénivelé quotidien parcouru en descente vélo Ik Dénivelé quotidien parcouru en descente vélo IIk Distance en descente vélo Ik Distance en descente vélo II7.9.4 DESCENTEk Temps parcouru en descente vélo Ik Temps parcouru en descente vélo II

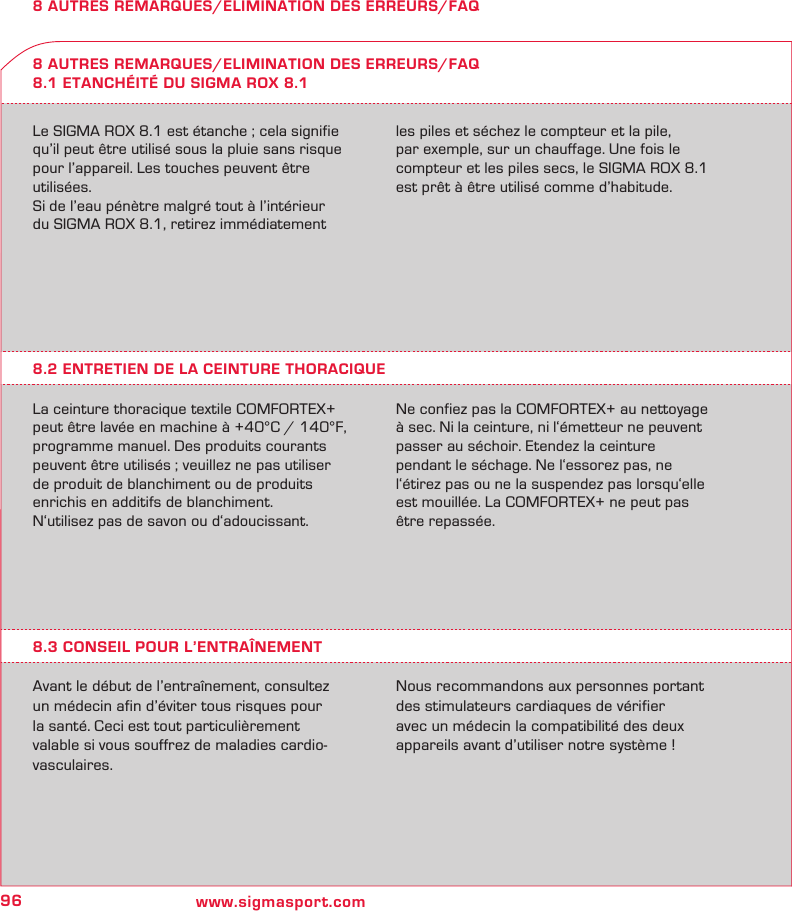

96 www.sigmasport.com8 AUTRES REMARQUES/ELIMINATION DES ERREURS/FAQLe SIGMA ROX 8.1 est étanche ; cela signifie qu’il peut être utilisé sous la pluie sans risque pour l’appareil. Les touches peuvent être utilisées.Si de l’eau pénètre malgré tout à l’intérieur du SIGMA ROX 8.1, retirez immédiatement les piles et séchez le compteur et la pile, par exemple, sur un chauffage. Une fois le compteur et les piles secs, le SIGMA ROX 8.1 est prêt à être utilisé comme d’habitude.8 AUTRES REMARQUES/ELIMINATION DES ERREURS/FAQ8.1 ETANCHÉITÉ DU SIGMA ROX 8.18.2 ENTRETIEN DE LA CEINTURE THORACIQUELa ceinture thoracique textile COMFORTEX+ peut être lavée en machine à +40°C / 140°F, programme manuel. Des produits courants peuvent être utilisés ; veuillez ne pas utiliser de produit de blanchiment ou de produits enrichis en additifs de blanchiment.N‘utilisez pas de savon ou d‘adoucissant.Ne confiez pas la COMFORTEX+ au nettoyage à sec. Ni la ceinture, ni l‘émetteur ne peuvent passer au séchoir. Etendez la ceinture pendant le séchage. Ne l‘essorez pas, ne l‘étirez pas ou ne la suspendez pas lorsqu‘elle est mouillée. La COMFORTEX+ ne peut pas être repassée.8.3 CONSEIL POUR L’ENTRAÎNEMENTAvant le début de l’entraînement, consultez un médecin afin d’éviter tous risques pour la santé. Ceci est tout particulièrement valable si vous souffrez de maladies cardio-vasculaires.Nous recommandons aux personnes portant des stimulateurs cardiaques de vérifier avec un médecin la compatibilité des deux appareils avant d’utiliser notre système !

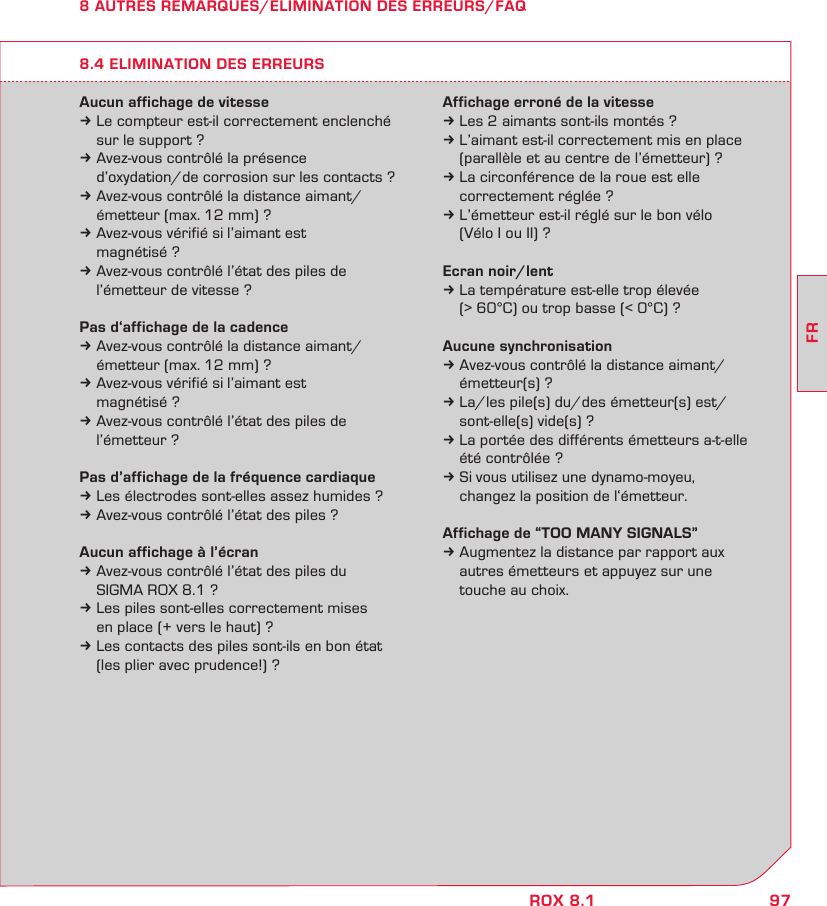

97FRROX 8.18 AUTRES REMARQUES/ELIMINATION DES ERREURS/FAQAucun affichage de vitessek Le compteur est-il correctement enclenché sur le support ?k Avez-vous contrôlé la présence d’oxydation/de corrosion sur les contacts ?k Avez-vous contrôlé la distance aimant/ émetteur (max. 12 mm) ?k Avez-vous vérifié si l’aimant est magnétisé ?k Avez-vous contrôlé l’état des piles de l’émetteur de vitesse ?Pas d‘affichage de la cadencek Avez-vous contrôlé la distance aimant/ émetteur (max. 12 mm) ?k Avez-vous vérifié si l’aimant est magnétisé ?k Avez-vous contrôlé l’état des piles de l’émetteur ?Pas d’affichage de la fréquence cardiaquek Les électrodes sont-elles assez humides ?k Avez-vous contrôlé l’état des piles ?Aucun affichage à l’écrank Avez-vous contrôlé l’état des piles du SIGMA ROX 8.1 ?k Les piles sont-elles correctement mises en place (+ vers le haut) ?k Les contacts des piles sont-ils en bon état (les plier avec prudence!) ?Affichage erroné de la vitessek Les 2 aimants sont-ils montés ?k L’aimant est-il correctement mis en place (parallèle et au centre de l’émetteur) ?k La circonférence de la roue est elle correctement réglée ?k L’émetteur est-il réglé sur le bon vélo (Vélo I ou II) ?Ecran noir/lentk La température est-elle trop élevée (> 60°C) ou trop basse (< 0°C) ?Aucune synchronisationk Avez-vous contrôlé la distance aimant/ émetteur(s) ?k La/les pile(s) du/des émetteur(s) est/ sont-elle(s) vide(s) ?k La portée des différents émetteurs a-t-elle été contrôlée ?k Si vous utilisez une dynamo-moyeu, changez la position de l‘émetteur.Affichage de “TOO MANY SIGNALS”k Augmentez la distance par rapport aux autres émetteurs et appuyez sur une touche au choix.8.4 ELIMINATION DES ERREURS

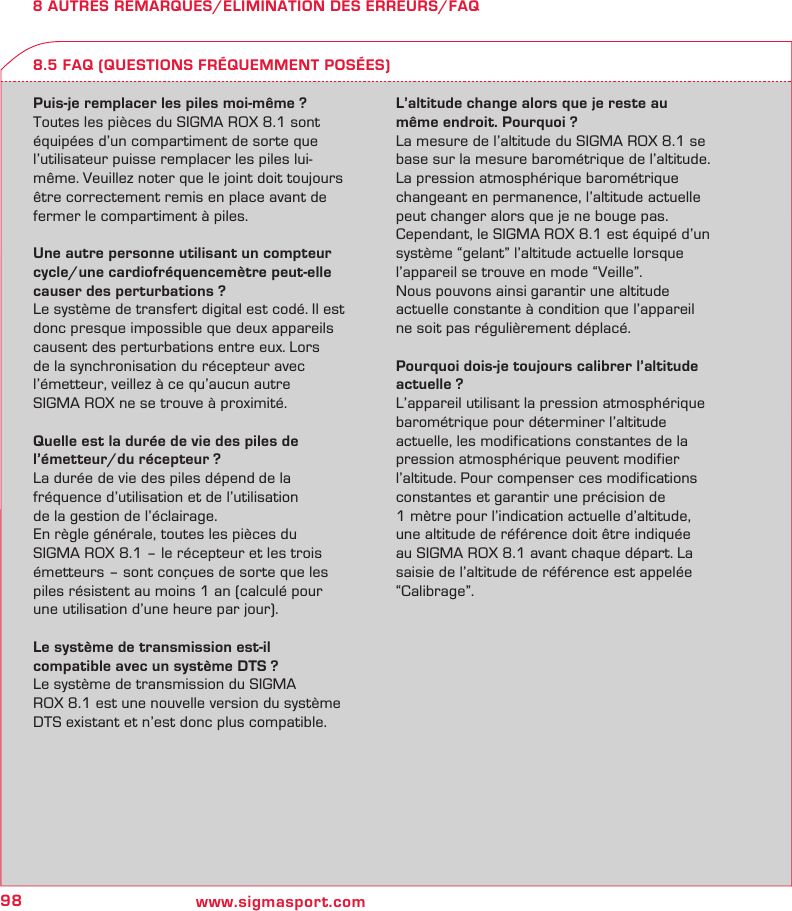

98 www.sigmasport.com8 AUTRES REMARQUES/ELIMINATION DES ERREURS/FAQPuis-je remplacer les piles moi-même ?Toutes les pièces du SIGMA ROX 8.1 sont équipées d’un compartiment de sorte que l’utilisateur puisse remplacer les piles lui-même. Veuillez noter que le joint doit toujours être correctement remis en place avant de fermer le compartiment à piles.Une autre personne utilisant un compteur cycle/une cardiofréquencemètre peut-elle causer des perturbations ?Le système de transfert digital est codé. Il est donc presque impossible que deux appareils causent des perturbations entre eux. Lors de la synchronisation du récepteur avec l’émetteur, veillez à ce qu’aucun autre SIGMA ROX ne se trouve à proximité.Quelle est la durée de vie des piles de l’émetteur/du récepteur ?La durée de vie des piles dépend de la fréquence d’utilisation et de l’utilisation de la gestion de l’éclairage.En règle générale, toutes les pièces du SIGMA ROX 8.1 – le récepteur et les trois émetteurs – sont conçues de sorte que les piles résistent au moins 1 an (calculé pour une utilisation d’une heure par jour).Le système de transmission est-il compatible avec un système DTS ?Le système de transmission du SIGMA ROX 8.1 est une nouvelle version du système DTS existant et n’est donc plus compatible.L’altitude change alors que je reste au même endroit. Pourquoi ?La mesure de l’altitude du SIGMA ROX 8.1 se base sur la mesure barométrique de l’altitude. La pression atmosphérique barométrique changeant en permanence, l’altitude actuelle peut changer alors que je ne bouge pas.Cependant, le SIGMA ROX 8.1 est équipé d’un système “gelant” l’altitude actuelle lorsque l’appareil se trouve en mode “Veille”.Nous pouvons ainsi garantir une altitude actuelle constante à condition que l’appareil ne soit pas régulièrement déplacé.Pourquoi dois-je toujours calibrer l’altitude actuelle ?L’appareil utilisant la pression atmosphérique barométrique pour déterminer l’altitude actuelle, les modifications constantes de la pression atmosphérique peuvent modifier l’altitude. Pour compenser ces modifications constantes et garantir une précision de 1 mètre pour l’indication actuelle d’altitude, une altitude de référence doit être indiquée au SIGMA ROX 8.1 avant chaque départ. La saisie de l’altitude de référence est appelée “Calibrage”.8.5 FAQ (QUESTIONS FRÉQUEMMENT POSÉES)

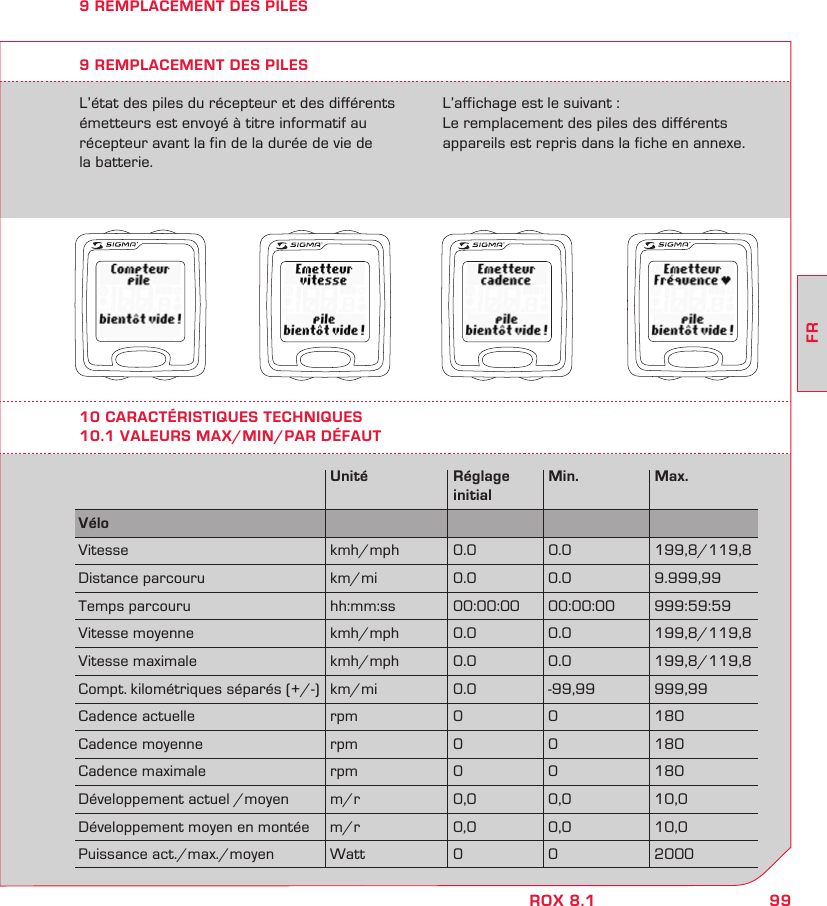

99FRROX 8.1 Unité Réglage Min. Max. initialVélo Vitesse kmh/mph 0.0 0.0 199,8/119,8Distance parcouru km/mi 0.0 0.0 9.999,99Temps parcouru hh:mm:ss 00:00:00 00:00:00 999:59:59Vitesse moyenne kmh/mph 0.0 0.0 199,8/119,8Vitesse maximale kmh/mph 0.0 0.0 199,8/119,8Compt. kilométriques séparés (+/-) km/mi 0.0 -99,99 999,99Cadence actuelle rpm 0 0 180Cadence moyenne rpm 0 0 180Cadence maximale rpm 0 0 180Développement actuel /moyen m/r 0,0 0,0 10,0Développement moyen en montée m/r 0,0 0,0 10,0Puissance act./max./moyen Watt 0 0 20009 REMPLACEMENT DES PILESL’état des piles du récepteur et des différents émetteurs est envoyé à titre informatif au récepteur avant la fin de la durée de vie de la batterie. 9 REMPLACEMENT DES PILESL’affichage est le suivant :Le remplacement des piles des différents appareils est repris dans la fiche en annexe.10 CARACTÉRISTIQUES TECHNIQUES10.1 VALEURS MAX/MIN/PAR DÉFAUT

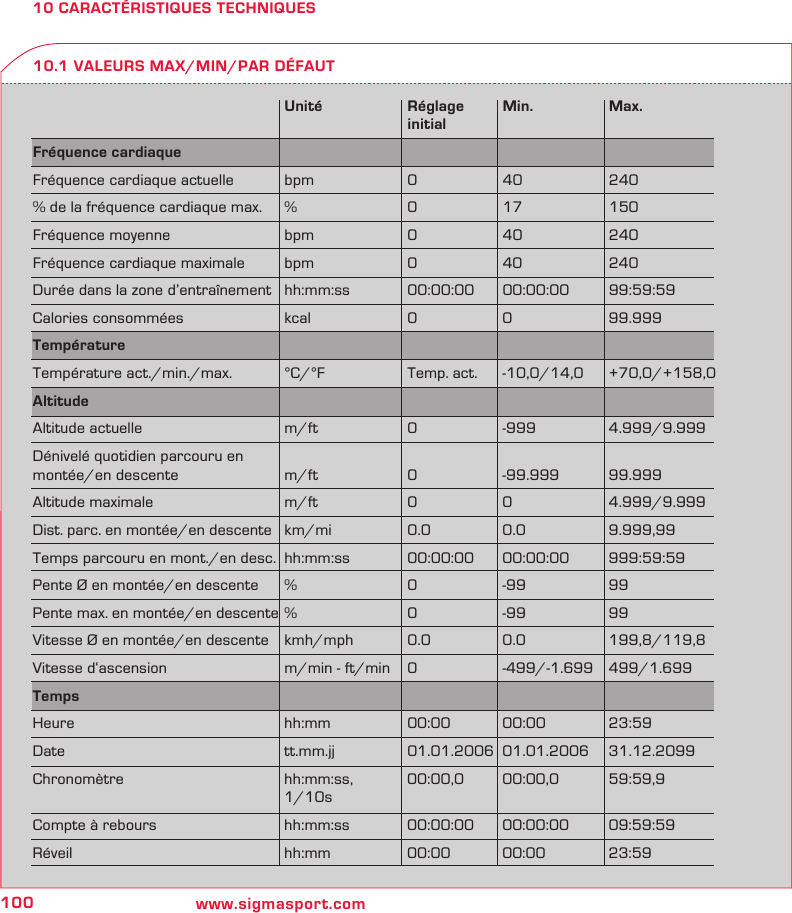

100 www.sigmasport.com10 CARACTÉRISTIQUES TECHNIQUES10.1 VALEURS MAX/MIN/PAR DÉFAUT Unité Réglage Min. Max. initialFréquence cardiaque Fréquence cardiaque actuelle bpm 0 40 240% de la fréquence cardiaque max. % 0 17 150Fréquence moyenne bpm 0 40 240Fréquence cardiaque maximale bpm 0 40 240Durée dans la zone d’entraînement hh:mm:ss 00:00:00 00:00:00 99:59:59Calories consommées kcal 0 0 99.999Température Température act./min./max. °C/°F Temp. act. -10,0/14,0 +70,0/+158,0Altitude Altitude actuelle m/ft 0 -999 4.999/9.999Dénivelé quotidien parcouru en montée/en descente m/ft 0 -99.999 99.999Altitude maximale m/ft 0 0 4.999/9.999Dist. parc. en montée/en descente km/mi 0.0 0.0 9.999,99Temps parcouru en mont./en desc. hh:mm:ss 00:00:00 00:00:00 999:59:59Pente Ø en montée/en descente % 0 -99 99Pente max. en montée/en descente % 0 -99 99Vitesse Ø en montée/en descente kmh/mph 0.0 0.0 199,8/119,8Vitesse d‘ascension m/min - ft/min 0 -499/-1.699 499/1.699Temps Heure hh:mm 00:00 00:00 23:59Date tt.mm.jj 01.01.2006 01.01.2006 31.12.2099Chronomètre hh:mm:ss, 00:00,0 00:00,0 59:59,9 1/10sCompte à rebours hh:mm:ss 00:00:00 00:00:00 09:59:59Réveil hh:mm 00:00 00:00 23:59
101FRROX 8.110 CARACTÉRISTIQUES TECHNIQUES10.1 VALEURS MAX/MIN/PAR DÉFAUT Unité Réglage Min. Max. initialRéglages Volume 3 1 5Taille de la roue 1/2 mm 2.150/ 800 3.999 2.000Type de vélo aucun Route/V.T.T. aucun aucunPoids du vélo kg/lb 20/40 5/10 50/100Altitude de référence 1/2/3 m/ft 0 -999 4.999/9.999Date de naissance tt.mm.jj 31.03. 01.01. 31.12. 1979 1900 2099Poids kg/lb 70 20/40 199/399Taille cm/inch 178/70 100/40 250/100Largeur d‘épaules cm/inch 48/18 40/15 80/30Fréquence cardiaque maximale bpm 193 100 2401. Zone – Valeurs limites bpm 106 40 Zone 2 lower -52. Zone – Valeurs limites bpm 135 Zone 1 Zone 3 lower +5 lower -53. Zone – Valeurs limites bpm 154 Zone 2 Zone 3 lower +5 upper -5Valeurs totales Distance totale – Roue 1/2 km/mi 0 0 99.999Temps total – Roue 1/2 hh:mm 00:00 00:00 9.999:59Calories totales consommées – Roue 1/2 kcal 0 0 999.999Dénivelé total – Roue 1/2 m/ft 0 0 999.999Altitude maximale – Roue 1/2 m/ft 0 0 4.999/9.999Distance totale en montée/ en descente – Roue 1/2 km/mi 0 0 999.999Temps total en montée/ en descente – Roue 1/2 hh:mm 00:00 00:00 9.999:59

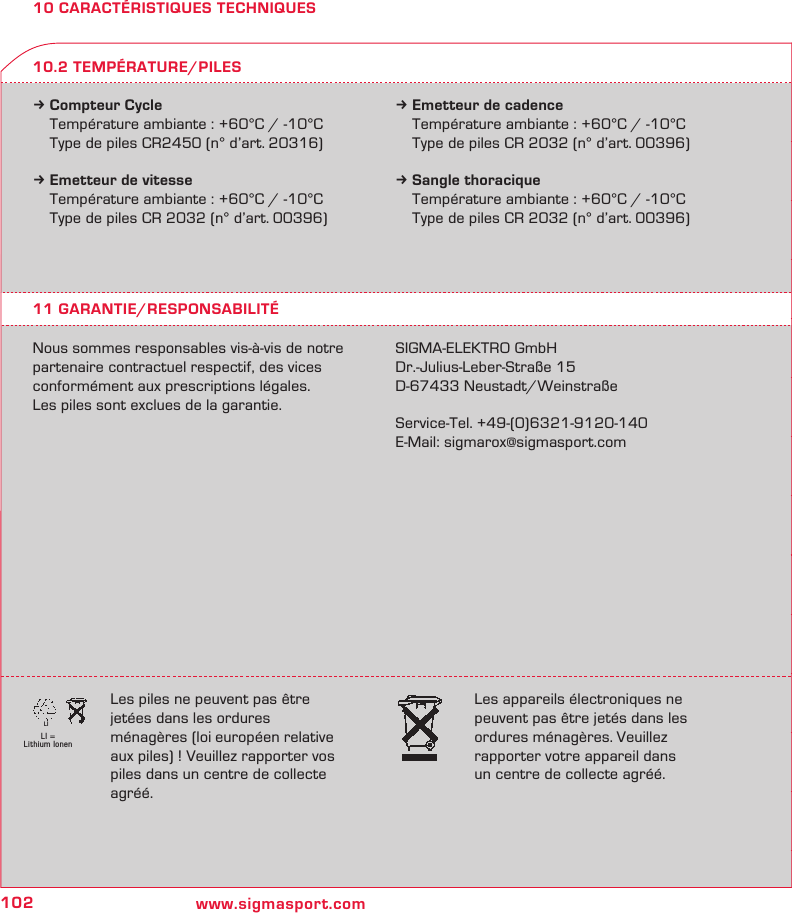

102 www.sigmasport.comLI = Lithium IonenLI10 CARACTÉRISTIQUES TECHNIQUESk Compteur Cycle Température ambiante : +60°C / -10°C Type de piles CR2450 (n° d’art. 20316)k Emetteur de vitesse Température ambiante : +60°C / -10°C Type de piles CR 2032 (n° d’art. 00396)k Emetteur de cadence Température ambiante : +60°C / -10°C Type de piles CR 2032 (n° d’art. 00396)k Sangle thoracique Température ambiante : +60°C / -10°C Type de piles CR 2032 (n° d’art. 00396)11 GARANTIE/RESPONSABILITÉNous sommes responsables vis-à-vis de notre partenaire contractuel respectif, des vices conformément aux prescriptions légales. Les piles sont exclues de la garantie.SIGMA-ELEKTRO GmbHDr.-Julius-Leber-Straße 15D-67433 Neustadt/WeinstraßeService-Tel. +49-(0)6321-9120-140E-Mail: sigmarox@sigmasport.com10.2 TEMPÉRATURE/PILESLes piles ne peuvent pas être jetées dans les ordures ménagères (loi européen relative aux piles) ! Veuillez rapporter vos piles dans un centre de collecte agréé.Les appareils électroniques ne peuvent pas être jetés dans les ordures ménagères. Veuillez rapporter votre appareil dans un centre de collecte agréé.

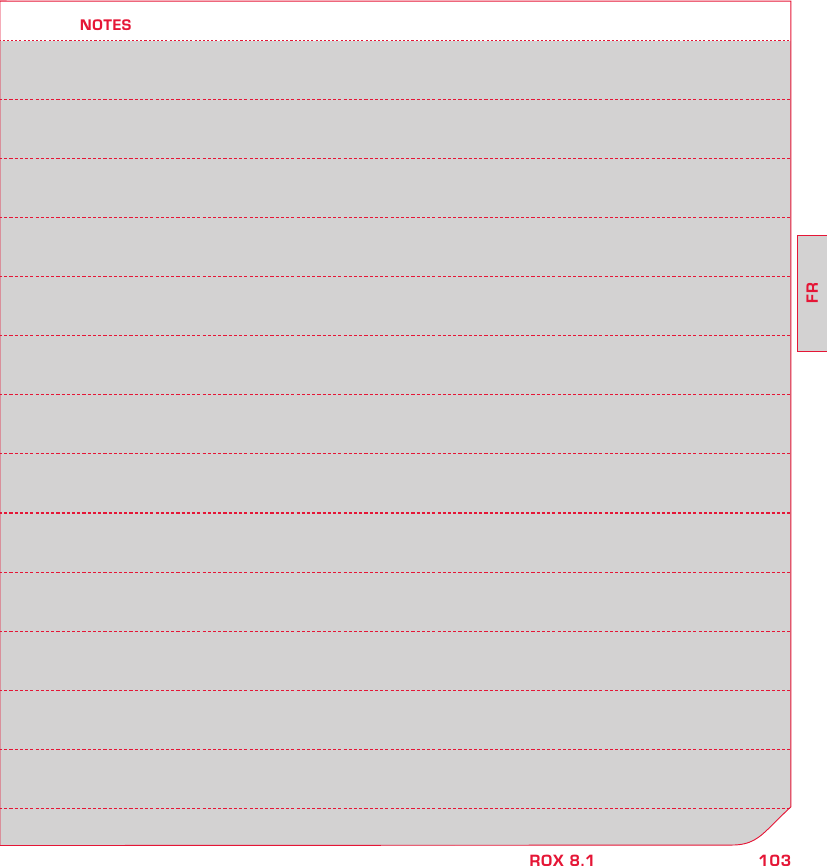

103FRROX 8.1NOTES

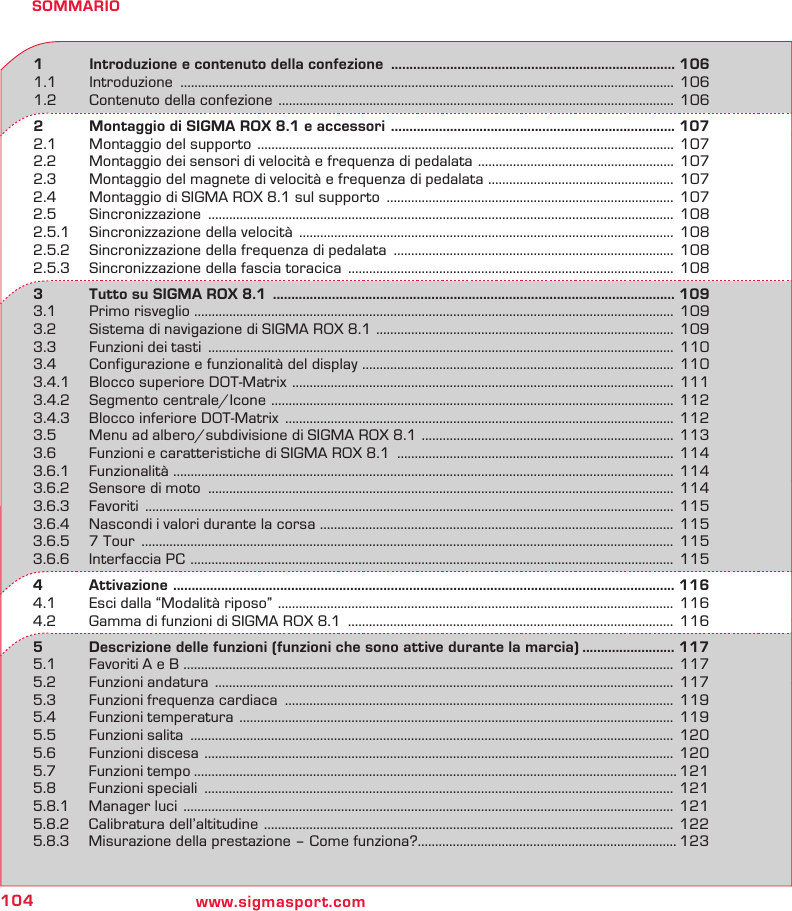

104 www.sigmasport.comSOMMARIO1 Introduzione e contenuto della confezione ............................................................................. 1061.1 Introduzione ............................................................................................................................................. 1061.2 Contenuto della confezione ................................................................................................................. 1062 Montaggio di SIGMA ROX 8.1 e accessori ............................................................................. 1072.1 Montaggio del supporto ....................................................................................................................... 1072.2 Montaggio dei sensori di velocità e frequenza di pedalata ........................................................ 1072.3 Montaggio del magnete di velocità e frequenza di pedalata ..................................................... 1072.4 Montaggio di SIGMA ROX 8.1 sul supporto .................................................................................. 1072.5 Sincronizzazione ..................................................................................................................................... 1082.5.1 Sincronizzazione della velocità ........................................................................................................... 1082.5.2 Sincronizzazione della frequenza di pedalata ................................................................................ 1082.5.3 Sincronizzazione della fascia toracica ............................................................................................. 1083 Tutto su SIGMA ROX 8.1 ............................................................................................................. 1093.1 Primo risveglio ......................................................................................................................................... 1093.2 Sistema di navigazione di SIGMA ROX 8.1 ..................................................................................... 1093.3 Funzioni dei tasti ..................................................................................................................................... 1103.4 Configurazione e funzionalità del display ......................................................................................... 1103.4.1 Blocco superiore DOT-Matrix ............................................................................................................. 1113.4.2 Segmento centrale/Icone ................................................................................................................... 1123.4.3 Blocco inferiore DOT-Matrix ............................................................................................................... 1123.5 Menu ad albero/subdivisione di SIGMA ROX 8.1 ........................................................................ 1133.6 Funzioni e caratteristiche di SIGMA ROX 8.1 ............................................................................... 1143.6.1 Funzionalità ............................................................................................................................................... 1143.6.2 Sensore di moto ..................................................................................................................................... 1143.6.3 Favoriti ....................................................................................................................................................... 1153.6.4 Nascondi i valori durante la corsa ..................................................................................................... 1153.6.5 7 Tour ........................................................................................................................................................ 1153.6.6 Interfaccia PC .......................................................................................................................................... 1154 Attivazione ........................................................................................................................................ 1164.1 Esci dalla “Modalità riposo” ................................................................................................................. 1164.2 Gamma di funzioni di SIGMA ROX 8.1 ............................................................................................. 1165 Descrizione delle funzioni (funzioni che sono attive durante la marcia) ......................... 1175.1 Favoriti A e B ............................................................................................................................................ 1175.2 Funzioni andatura ................................................................................................................................... 1175.3 Funzioni frequenza cardiaca ............................................................................................................... 1195.4 Funzioni temperatura ............................................................................................................................ 1195.5 Funzioni salita .......................................................................................................................................... 1205.6 Funzioni discesa ...................................................................................................................................... 1205.7 Funzioni tempo .......................................................................................................................................... 1215.8 Funzioni speciali ...................................................................................................................................... 1215.8.1 Manager luci ............................................................................................................................................ 1215.8.2 Calibratura dell’altitudine ..................................................................................................................... 1225.8.3 Misurazione della prestazione – Come funziona?.......................................................................... 123

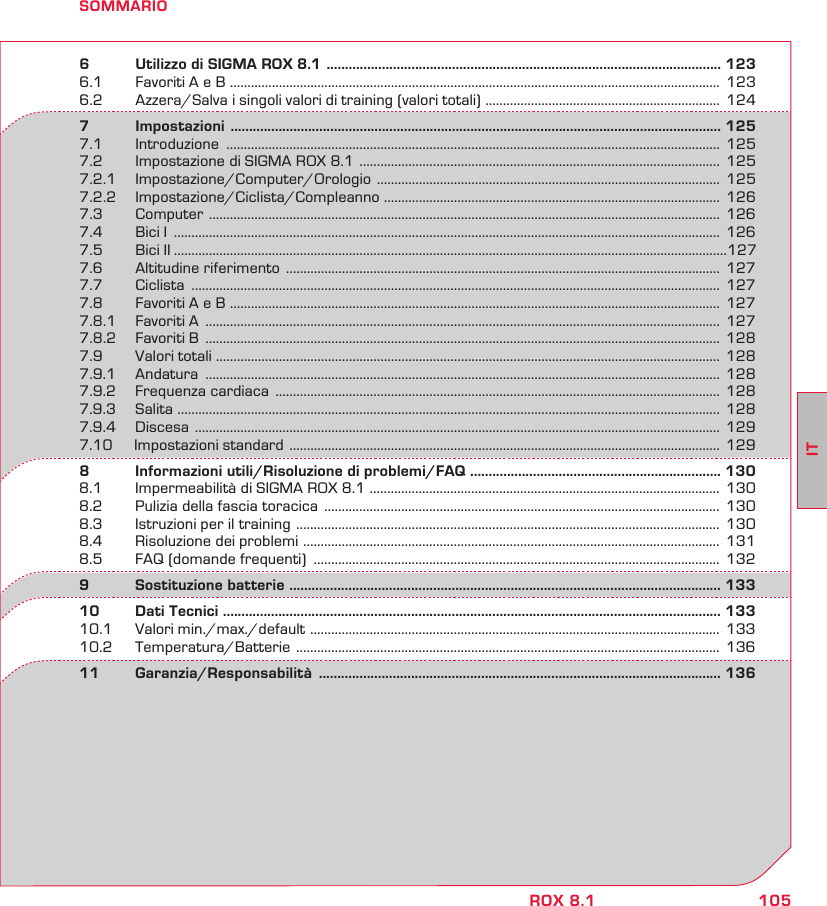

105ITROX 8.1SOMMARIO6 Utilizzo di SIGMA ROX 8.1 ........................................................................................................... 1236.1 Favoriti A e B ............................................................................................................................................ 1236.2 Azzera/Salva i singoli valori di training (valori totali) ................................................................... 1247 Impostazioni ..................................................................................................................................... 1257.1 Introduzione ............................................................................................................................................. 1257.2 Impostazione di SIGMA ROX 8.1 ....................................................................................................... 1257.2.1 Impostazione/Computer/Orologio .................................................................................................. 1257.2.2 Impostazione/Ciclista/Compleanno ................................................................................................ 1267.3 Computer .................................................................................................................................................. 1267.4 Bici I ............................................................................................................................................................ 1267.5 Bici II ..............................................................................................................................................................1277.6 Altitudine riferimento ............................................................................................................................ 1277.7 Ciclista ....................................................................................................................................................... 1277.8 Favoriti A e B ............................................................................................................................................ 1277.8.1 Favoriti A ................................................................................................................................................... 1277.8.2 Favoriti B ................................................................................................................................................... 1287.9 Valori totali ................................................................................................................................................ 1287.9.1 Andatura ................................................................................................................................................... 1287.9.2 Frequenza cardiaca ............................................................................................................................... 1287.9.3 Salita ........................................................................................................................................................... 1287.9.4 Discesa ...................................................................................................................................................... 1297.10 Impostazioni standard ........................................................................................................................... 1298 Informazioni utili/Risoluzione di problemi/FAQ .................................................................... 1308.1 Impermeabilità di SIGMA ROX 8.1 .................................................................................................... 1308.2 Pulizia della fascia toracica ................................................................................................................. 1308.3 Istruzioni per il training ......................................................................................................................... 1308.4 Risoluzione dei problemi ....................................................................................................................... 1318.5 FAQ (domande frequenti) .................................................................................................................... 1329 Sostituzione batterie ..................................................................................................................... 13310 Dati Tecnici ....................................................................................................................................... 13310.1 Valori min./max./default ..................................................................................................................... 13310.2 Temperatura/Batterie ......................................................................................................................... 13611 Garanzia/Responsabilità ............................................................................................................. 136

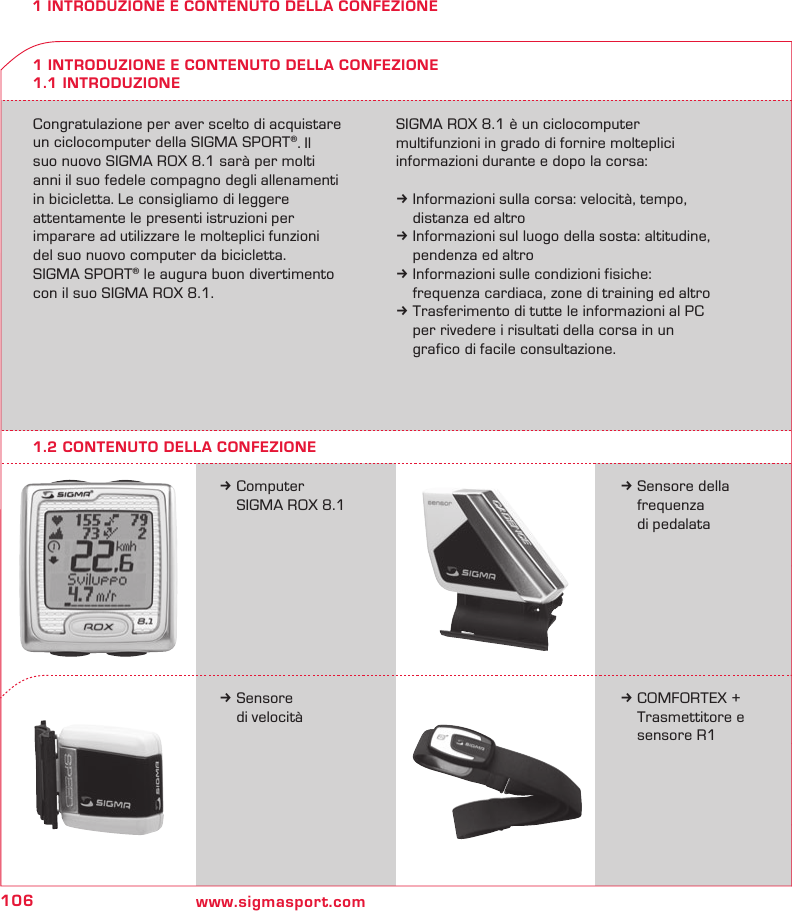

106 www.sigmasport.com1 INTRODUZIONE E CONTENUTO DELLA CONFEZIONECongratulazione per aver scelto di acquistare un ciclocomputer della SIGMA SPORT®. Il suo nuovo SIGMA ROX 8.1 sarà per molti anni il suo fedele compagno degli allenamenti in bicicletta. Le consigliamo di leggere attentamente le presenti istruzioni per imparare ad utilizzare le molteplici funzioni del suo nuovo computer da bicicletta. SIGMA SPORT® le augura buon divertimento con il suo SIGMA ROX 8.1.SIGMA ROX 8.1 è un ciclocomputer multifunzioni in grado di fornire molteplici informazioni durante e dopo la corsa:k Informazioni sulla corsa: velocità, tempo, distanza ed altrok Informazioni sul luogo della sosta: altitudine, pendenza ed altrok Informazioni sulle condizioni fisiche: frequenza cardiaca, zone di training ed altrok Trasferimento di tutte le informazioni al PC per rivedere i risultati della corsa in un grafico di facile consultazione.k Computer SIGMA ROX 8.11 INTRODUZIONE E CONTENUTO DELLA CONFEZIONE1.1 INTRODUZIONEk Sensore della frequenza di pedalatak Sensore di velocitàk COMFORTEX + Trasmettitore e sensore R11.2 CONTENUTO DELLA CONFEZIONE

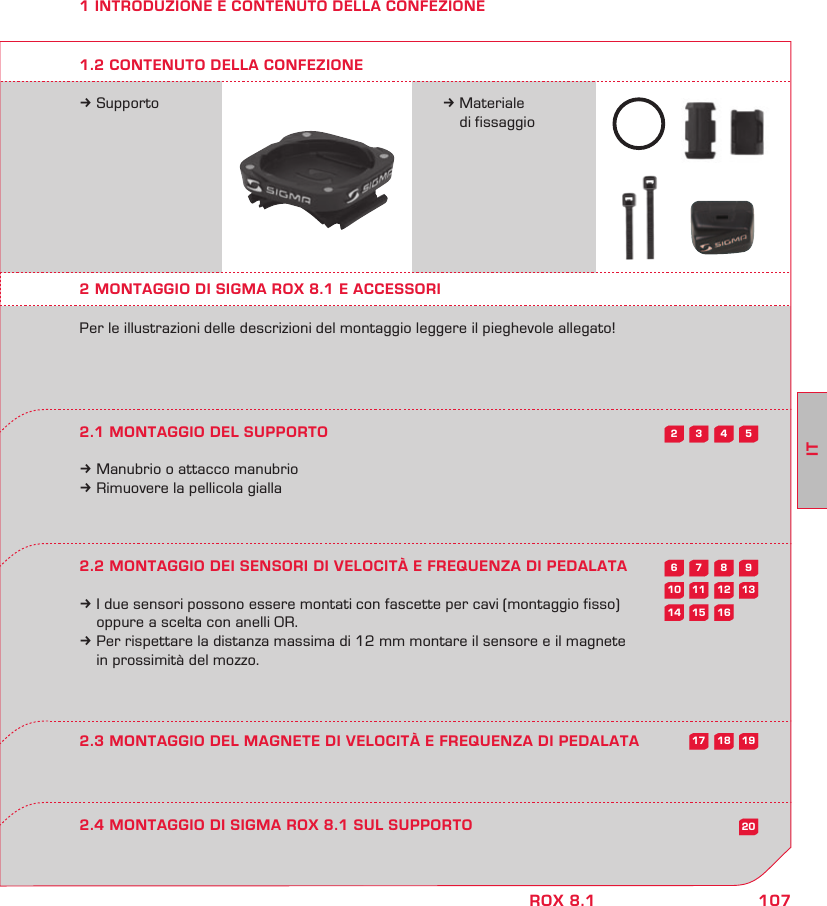

107ITROX 8.15432987613121110201615141918171 INTRODUZIONE E CONTENUTO DELLA CONFEZIONEk Supporto k Materiale di fissaggio2 MONTAGGIO DI SIGMA ROX 8.1 E ACCESSORIPer le illustrazioni delle descrizioni del montaggio leggere il pieghevole allegato!2.1 MONTAGGIO DEL SUPPORTOk Manubrio o attacco manubriok Rimuovere la pellicola gialla2.2 MONTAGGIO DEI SENSORI DI VELOCITÀ E FREQUENZA DI PEDALATAk I due sensori possono essere montati con fascette per cavi (montaggio fisso) oppure a scelta con anelli OR.k Per rispettare la distanza massima di 12 mm montare il sensore e il magnete in prossimità del mozzo.2.4 MONTAGGIO DI SIGMA ROX 8.1 SUL SUPPORTO2.3 MONTAGGIO DEL MAGNETE DI VELOCITÀ E FREQUENZA DI PEDALATA1.2 CONTENUTO DELLA CONFEZIONE

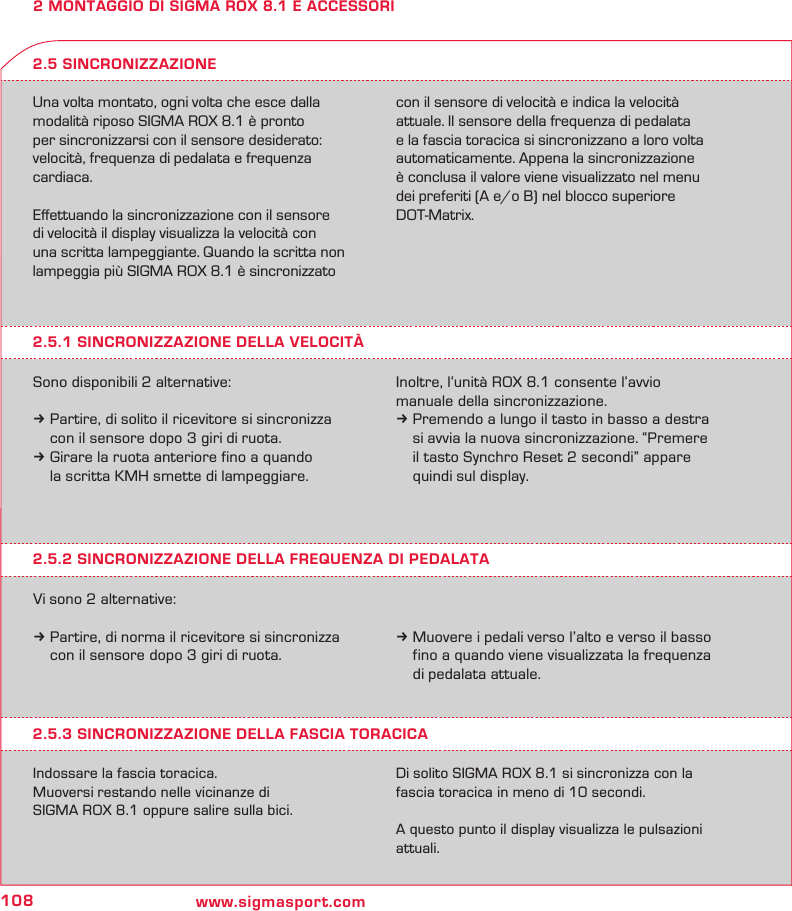

108 www.sigmasport.com2 MONTAGGIO DI SIGMA ROX 8.1 E ACCESSORIUna volta montato, ogni volta che esce dalla modalità riposo SIGMA ROX 8.1 è pronto per sincronizzarsi con il sensore desiderato: velocità, frequenza di pedalata e frequenza cardiaca.Effettuando la sincronizzazione con il sensore di velocità il display visualizza la velocità con una scritta lampeggiante. Quando la scritta non lampeggia più SIGMA ROX 8.1 è sincronizzato con il sensore di velocità e indica la velocità attuale. Il sensore della frequenza di pedalata e la fascia toracica si sincronizzano a loro volta automaticamente. Appena la sincronizzazione è conclusa il valore viene visualizzato nel menu dei preferiti (A e/o B) nel blocco superiore DOT-Matrix.2.5.1 SINCRONIZZAZIONE DELLA VELOCITÀSono disponibili 2 alternative:k Partire, di solito il ricevitore si sincronizza con il sensore dopo 3 giri di ruota.k Girare la ruota anteriore fino a quando la scritta KMH smette di lampeggiare.2.5 SINCRONIZZAZIONEInoltre, l‘unità ROX 8.1 consente l‘avvio manuale della sincronizzazione.k Premendo a lungo il tasto in basso a destra si avvia la nuova sincronizzazione. “Premere il tasto Synchro Reset 2 secondi” appare quindi sul display.2.5.2 SINCRONIZZAZIONE DELLA FREQUENZA DI PEDALATAVi sono 2 alternative:k Partire, di norma il ricevitore si sincronizza con il sensore dopo 3 giri di ruota.k Muovere i pedali verso l’alto e verso il basso fino a quando viene visualizzata la frequenza di pedalata attuale.2.5.3 SINCRONIZZAZIONE DELLA FASCIA TORACICAIndossare la fascia toracica.Muoversi restando nelle vicinanze di SIGMA ROX 8.1 oppure salire sulla bici.Di solito SIGMA ROX 8.1 si sincronizza con la fascia toracica in meno di 10 secondi.A questo punto il display visualizza le pulsazioni attuali.
109ITROX 8.1Al momento dell’acquisto SIGMA ROX 8.1 si trova nella cosiddetta modalità riposo. Per uscire da questa modalità tenere premuto per 5 secondi un tasto qualunque e seguire le indicazioni visualizzate nel display.3 TUTTO SU SIGMA ROX 8.13.1 PRIMO RISVEGLIOn Tenere premuto per 5 secondi un tasto qualunque.n Con il tasto +/- scegliere la lingua desiderata e salvare con “SAVE”.n Nella finestra viene visualizzato il menu principale “Favoriti A”.3.2 SISTEMA DI NAVIGAZIONE DI SIGMA ROX 8.1SIGMA ROX 8.1 contiene fino a 5 livelli di menu. La navigazione nei menu e sottomenu di SIGMA ROX 8.1 si svolge sempre in base al diagramma ad albero illustrato nel capitolo 3.5. La guida menu di SIGMA ROX 8.1 è facilitata all’utente con un livello di navigazione. Premendo una sola volta uno dei due tasti di funzione posti in alto appare automaticamente il livello di navigazione. In questo livello vengo-no visualizzate le seguenti funzioni richiamabili con i due tasti superiori:k vai al successivo livello inferiore (ENTER);k ritorna al successivo livello superiore (BACK);k vai ad un altro livello nel menu impostazioni (NEXT);k Conferma/Salva i dati impostati (SAVE/DONE).Entro 2 secondi confermare con un altro clic la funzione visualizzata nel livello navigazione.Nella versione standard di SIGMA ROX 8.1 questo livello di navigazione è attivato. Dopo un uso prolungato di SIGMA ROX 8.1, se lo si desidera, questo livello di navigazione può essere disattivato nel menu impostazioni.3 TUTTO SU SIGMA ROX 8.1

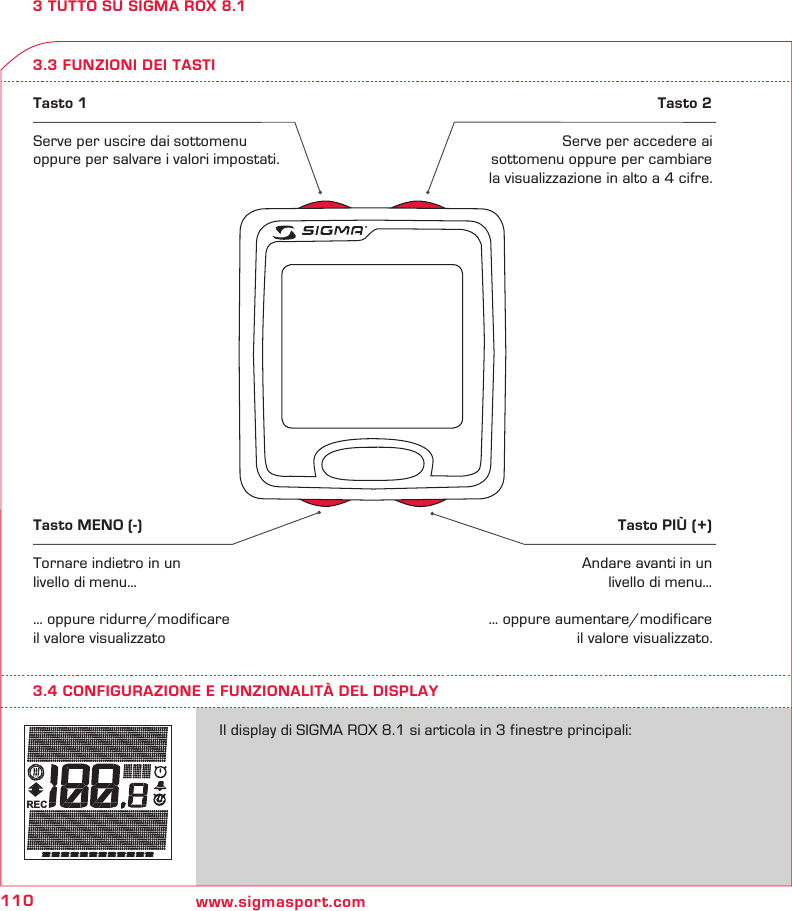

110 www.sigmasport.comREC3 TUTTO SU SIGMA ROX 8.13.3 FUNZIONI DEI TASTITasto 1Serve per uscire dai sottomenu oppure per salvare i valori impostati.Tasto 2Serve per accedere ai sottomenu oppure per cambiare la visualizzazione in alto a 4 cifre.Tasto MENO (-)Tornare indietro in un livello di menu…… oppure ridurre/modificare il valore visualizzatoTasto PIÙ (+)Andare avanti in un livello di menu…… oppure aumentare/modificare il valore visualizzato.Il display di SIGMA ROX 8.1 si articola in 3 finestre principali:3.4 CONFIGURAZIONE E FUNZIONALITÀ DEL DISPLAY

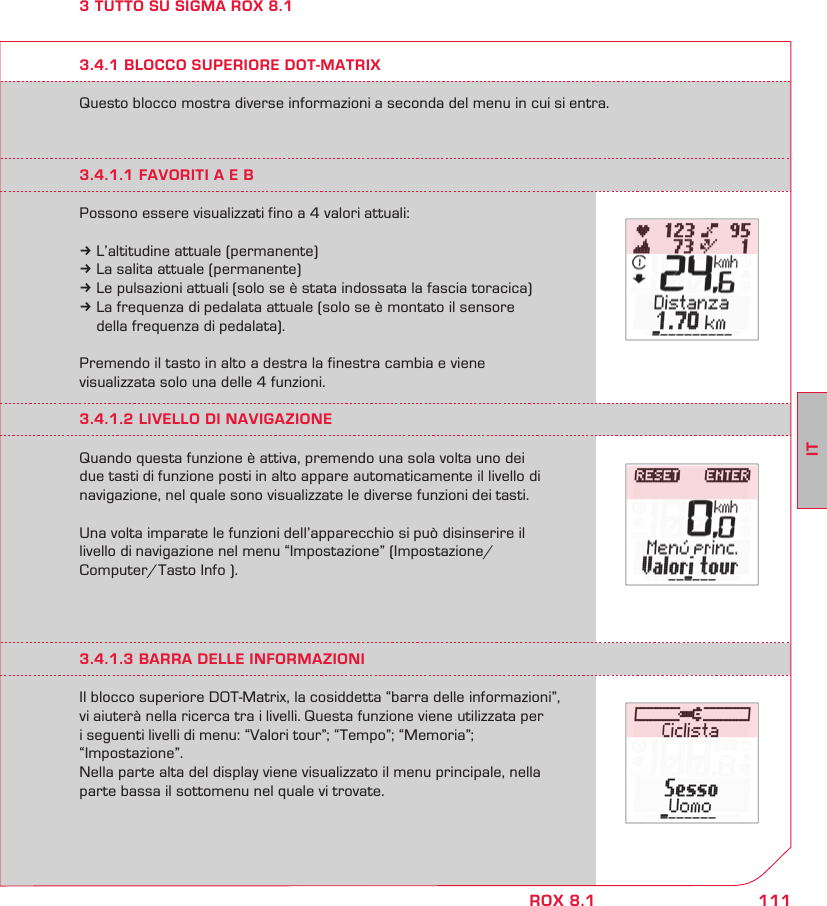

111ITROX 8.13 TUTTO SU SIGMA ROX 8.1Questo blocco mostra diverse informazioni a seconda del menu in cui si entra.3.4.1 BLOCCO SUPERIORE DOT-MATRIX3.4.1.1 FAVORITI A E BPossono essere visualizzati fino a 4 valori attuali:k L’altitudine attuale (permanente)k La salita attuale (permanente)k Le pulsazioni attuali (solo se è stata indossata la fascia toracica)k La frequenza di pedalata attuale (solo se è montato il sensore della frequenza di pedalata).Premendo il tasto in alto a destra la finestra cambia e viene visualizzata solo una delle 4 funzioni.3.4.1.2 LIVELLO DI NAVIGAZIONEQuando questa funzione è attiva, premendo una sola volta uno dei due tasti di funzione posti in alto appare automaticamente il livello di navigazione, nel quale sono visualizzate le diverse funzioni dei tasti. Una volta imparate le funzioni dell’apparecchio si può disinserire il livello di navigazione nel menu “Impostazione” (Impostazione/ Computer/Tasto Info ).3.4.1.3 BARRA DELLE INFORMAZIONIIl blocco superiore DOT-Matrix, la cosiddetta “barra delle informazioni”, vi aiuterà nella ricerca tra i livelli. Questa funzione viene utilizzata per i seguenti livelli di menu: “Valori tour”; “Tempo”; “Memoria”; “Impostazione”. Nella parte alta del display viene visualizzato il menu principale, nella parte bassa il sottomenu nel quale vi trovate.
112 www.sigmasport.com3 TUTTO SU SIGMA ROX 8.1In questo segmento viene visualizzata ad esempio la velocità attuale. In questa parte del display sono visibili anche i seguenti simboli: Simbolo bici I/bici II Confronto tra velocità attuale e velocità media Unità preimpostata (km/h oppure mp/h) Cronometro attivo Countdown attivo Sveglia attivaIn qualunque menu/sottomenu vi troviate, in questo blocco viene visualizzata la funzione attiva selezionata.3.4.2 SEGMENTO CENTRALE/ICONE3.4.3 BLOCCO INFERIORE DOT-MATRIX

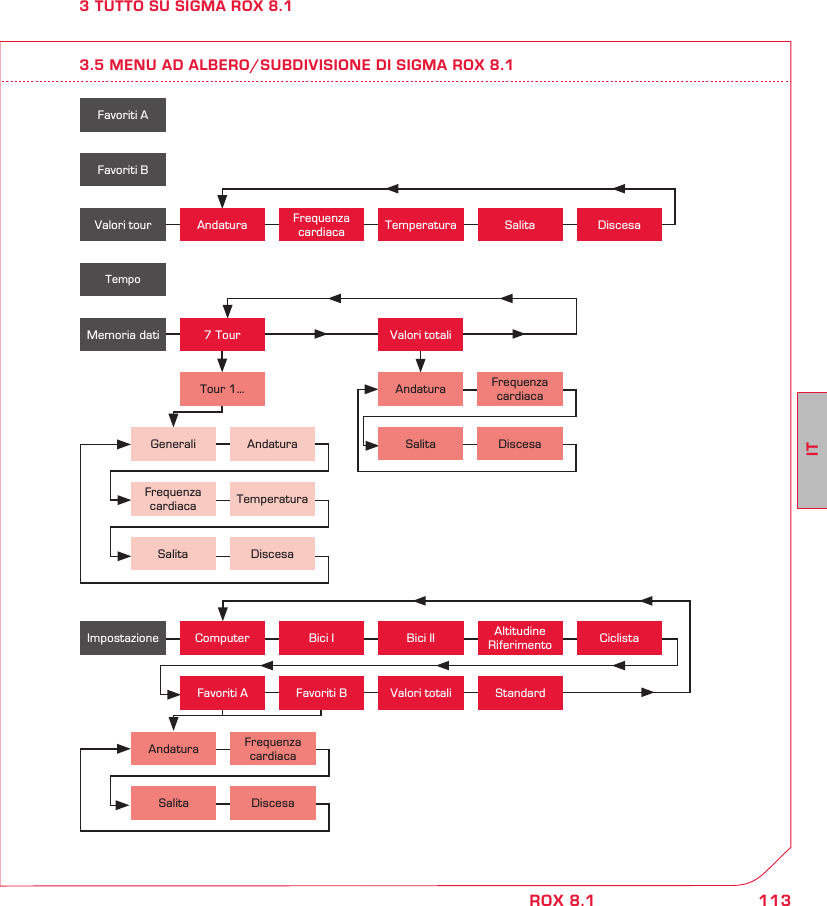

113ITROX 8.13 TUTTO SU SIGMA ROX 8.13.5 MENU AD ALBERO/SUBDIVISIONE DI SIGMA ROX 8.1Favoriti AFavoriti BTempoValori tour Andatura Frequenza cardiaca Temperatura Salita DiscesaMemoria dati 7 TourTour 1…Generali AndaturaFrequenza cardiaca TemperaturaSalita DiscesaValori totaliAndatura Frequenza cardiacaSalita DiscesaValori totali StandardImpostazione Computer Bici I Bici II Altitudine Riferimento CiclistaFavoriti BAndatura Frequenza cardiacaSalita DiscesaFavoriti A

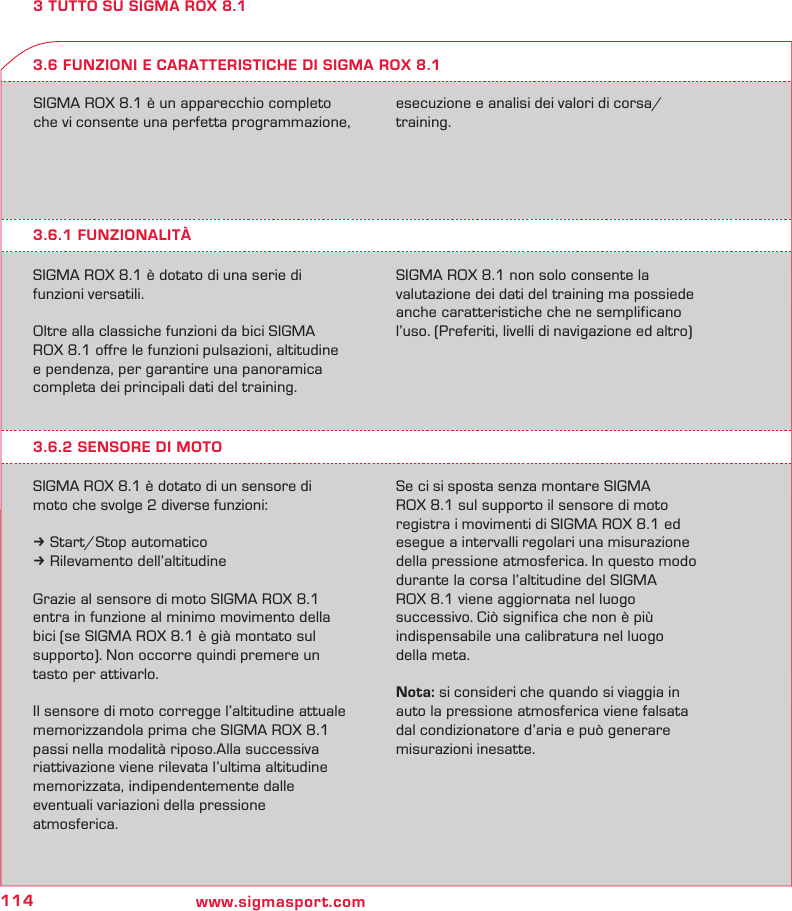

114 www.sigmasport.com3 TUTTO SU SIGMA ROX 8.1SIGMA ROX 8.1 è un apparecchio completo che vi consente una perfetta programmazione, esecuzione e analisi dei valori di corsa/ training.3.6.1 FUNZIONALITÀSIGMA ROX 8.1 è dotato di una serie di funzioni versatili.Oltre alla classiche funzioni da bici SIGMA ROX 8.1 offre le funzioni pulsazioni, altitudine e pendenza, per garantire una panoramica completa dei principali dati del training.SIGMA ROX 8.1 non solo consente la valutazione dei dati del training ma possiede anche caratteristiche che ne semplificano l’uso. (Preferiti, livelli di navigazione ed altro)3.6 FUNZIONI E CARATTERISTICHE DI SIGMA ROX 8.13.6.2 SENSORE DI MOTOSIGMA ROX 8.1 è dotato di un sensore di moto che svolge 2 diverse funzioni:k Start/Stop automaticok Rilevamento dell’altitudineGrazie al sensore di moto SIGMA ROX 8.1 entra in funzione al minimo movimento della bici (se SIGMA ROX 8.1 è già montato sul supporto). Non occorre quindi premere un tasto per attivarlo.Il sensore di moto corregge l’altitudine attuale memorizzandola prima che SIGMA ROX 8.1 passi nella modalità riposo.Alla successiva riattivazione viene rilevata l’ultima altitudine memorizzata, indipendentemente dalle eventuali variazioni della pressione atmosferica. Se ci si sposta senza montare SIGMA ROX 8.1 sul supporto il sensore di moto registra i movimenti di SIGMA ROX 8.1 ed esegue a intervalli regolari una misurazione della pressione atmosferica. In questo modo durante la corsa l’altitudine del SIGMA ROX 8.1 viene aggiornata nel luogo successivo. Ciò significa che non è più indispensabile una calibratura nel luogo della meta.Nota: si consideri che quando si viaggia in auto la pressione atmosferica viene falsata dal condizionatore d’aria e può generare misurazioni inesatte.

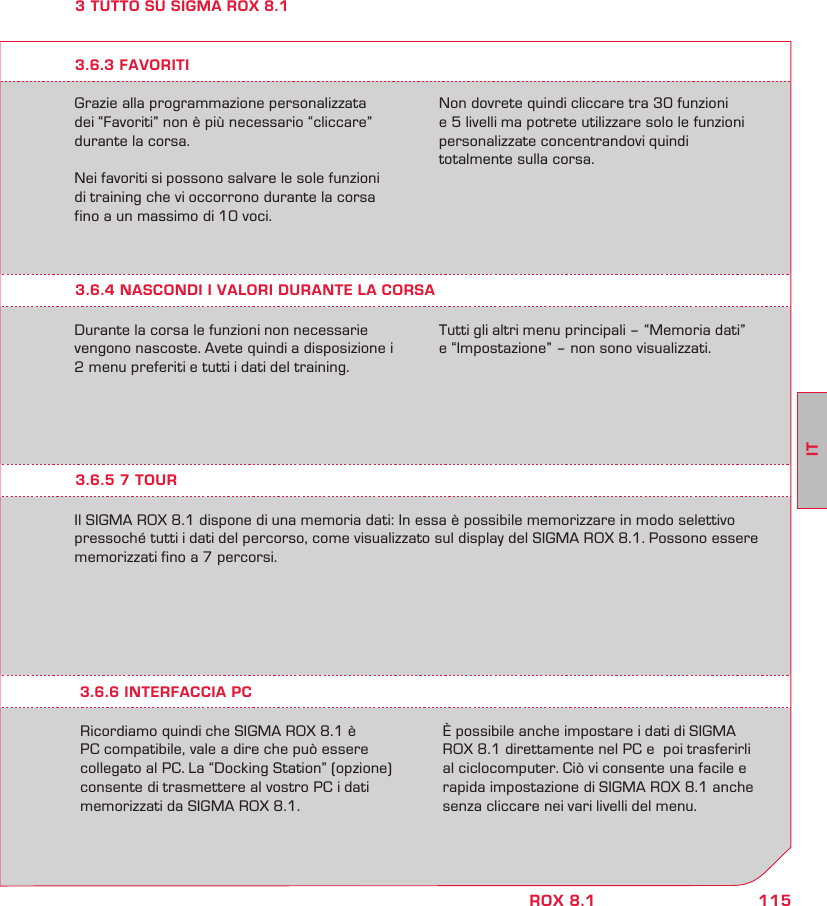

115ITROX 8.13 TUTTO SU SIGMA ROX 8.1Grazie alla programmazione personalizzata dei “Favoriti” non è più necessario “cliccare” durante la corsa.Nei favoriti si possono salvare le sole funzioni di training che vi occorrono durante la corsa fino a un massimo di 10 voci.Non dovrete quindi cliccare tra 30 funzioni e 5 livelli ma potrete utilizzare solo le funzioni personalizzate concentrandovi quindi totalmente sulla corsa.3.6.4 NASCONDI I VALORI DURANTE LA CORSADurante la corsa le funzioni non necessarie vengono nascoste. Avete quindi a disposizione i 2 menu preferiti e tutti i dati del training. Tutti gli altri menu principali – “Memoria dati” e “Impostazione” – non sono visualizzati.3.6.3 FAVORITI3.6.5 7 TOURIl SIGMA ROX 8.1 dispone di una memoria dati: In essa è possibile memorizzare in modo selettivo pressoché tutti i dati del percorso, come visualizzato sul display del SIGMA ROX 8.1. Possono essere memorizzati fino a 7 percorsi.Ricordiamo quindi che SIGMA ROX 8.1 è PC compatibile, vale a dire che può essere collegato al PC. La “Docking Station” (opzione) consente di trasmettere al vostro PC i dati memorizzati da SIGMA ROX 8.1.È possibile anche impostare i dati di SIGMA ROX 8.1 direttamente nel PC e poi trasferirli al ciclocomputer. Ciò vi consente una facile e rapida impostazione di SIGMA ROX 8.1 anche senza cliccare nei vari livelli del menu.3.6.6 INTERFACCIA PC

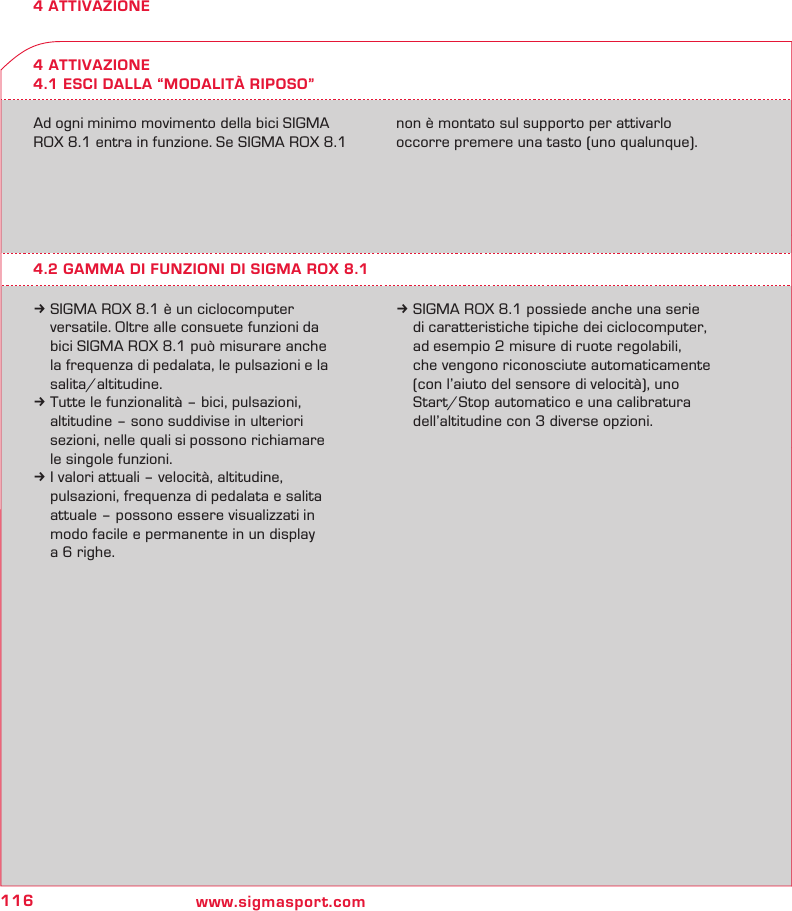

116 www.sigmasport.com4 ATTIVAZIONE4 ATTIVAZIONE4.1 ESCI DALLA “MODALITÀ RIPOSO”Ad ogni minimo movimento della bici SIGMA ROX 8.1 entra in funzione. Se SIGMA ROX 8.1 non è montato sul supporto per attivarlo occorre premere una tasto (uno qualunque).4.2 GAMMA DI FUNZIONI DI SIGMA ROX 8.1k SIGMA ROX 8.1 è un ciclocomputer versatile. Oltre alle consuete funzioni da bici SIGMA ROX 8.1 può misurare anche la frequenza di pedalata, le pulsazioni e la salita/altitudine.k Tutte le funzionalità – bici, pulsazioni, altitudine – sono suddivise in ulteriori sezioni, nelle quali si possono richiamare le singole funzioni.k I valori attuali – velocità, altitudine, pulsazioni, frequenza di pedalata e salita attuale – possono essere visualizzati in modo facile e permanente in un display a 6 righe.k SIGMA ROX 8.1 possiede anche una serie di caratteristiche tipiche dei ciclocomputer, ad esempio 2 misure di ruote regolabili, che vengono riconosciute automaticamente (con l’aiuto del sensore di velocità), uno Start/Stop automatico e una calibratura dell’altitudine con 3 diverse opzioni.

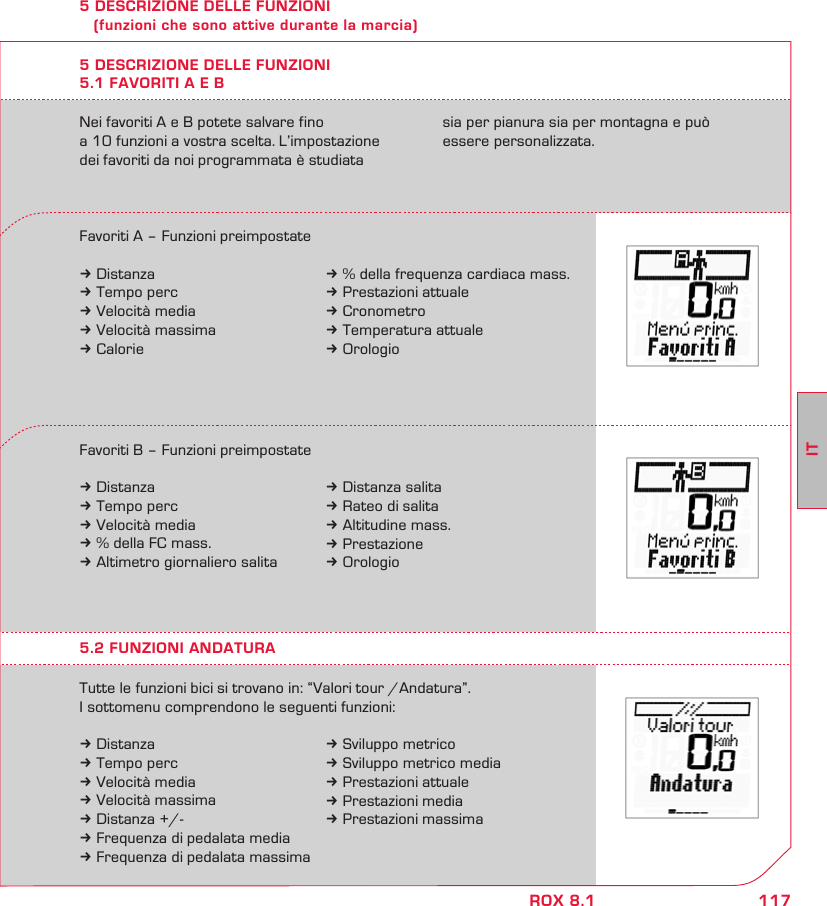

117ITROX 8.15 DESCRIZIONE DELLE FUNZIONI (funzioni che sono attive durante la marcia)Nei favoriti A e B potete salvare fino a 10 funzioni a vostra scelta. L’impostazione dei favoriti da noi programmata è studiata sia per pianura sia per montagna e può essere personalizzata.5 DESCRIZIONE DELLE FUNZIONI5.1 FAVORITI A E BFavoriti A – Funzioni preimpostatek Distanzak Tempo perck Velocità mediak Velocità massimak CalorieFavoriti B – Funzioni preimpostatek Distanzak Tempo perck Velocità mediak % della FC mass.k Altimetro giornaliero salitak % della frequenza cardiaca mass.k Prestazioni attualek Cronometrok Temperatura attualek Orologiok Distanza salitak Rateo di salitak Altitudine mass.k Prestazionek OrologioTutte le funzioni bici si trovano in: “Valori tour /Andatura”. I sottomenu comprendono le seguenti funzioni:k Distanzak Tempo perck Velocità mediak Velocità massimak Distanza +/-k Frequenza di pedalata mediak Frequenza di pedalata massima5.2 FUNZIONI ANDATURAk Sviluppo metricok Sviluppo metrico mediak Prestazioni attualek Prestazioni mediak Prestazioni massima

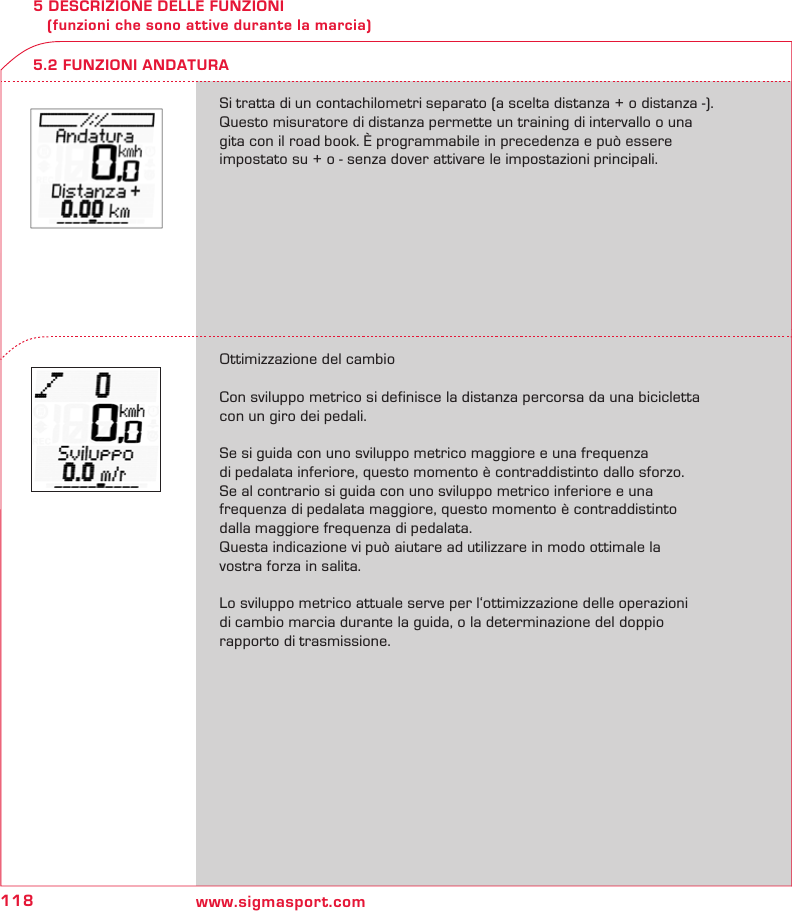

118 www.sigmasport.com5 DESCRIZIONE DELLE FUNZIONI (funzioni che sono attive durante la marcia)Si tratta di un contachilometri separato (a scelta distanza + o distanza -). Questo misuratore di distanza permette un training di intervallo o una gita con il road book. È programmabile in precedenza e può essere impostato su + o - senza dover attivare le impostazioni principali.Ottimizzazione del cambioCon sviluppo metrico si definisce la distanza percorsa da una bicicletta con un giro dei pedali.Se si guida con uno sviluppo metrico maggiore e una frequenza di pedalata inferiore, questo momento è contraddistinto dallo sforzo. Se al contrario si guida con uno sviluppo metrico inferiore e una frequenza di pedalata maggiore, questo momento è contraddistinto dalla maggiore frequenza di pedalata.Questa indicazione vi può aiutare ad utilizzare in modo ottimale la vostra forza in salita. Lo sviluppo metrico attuale serve per l‘ottimizzazione delle operazioni di cambio marcia durante la guida, o la determinazione del doppio rapporto di trasmissione.5.2 FUNZIONI ANDATURA
119ITROX 8.15 DESCRIZIONE DELLE FUNZIONI (funzioni che sono attive durante la marcia)5.3 FUNZIONI FREQUENZA CARDIACAL’apparecchio SIGMA ROX 8.1 ha 3 zone di frequenza cardiaca che vengono calcolate automaticamente inserendo le impostazioni “Utente”.Le 3 zone precalcolate sono: k Zona 1: 55-70% della frequenza cardiaca massima. Training rigenerativok Zona 2: 70-80% della frequenza cardiaca massima. Training cuore/circolazionek Zona 3: 80-100% della frequenza cardiaca massima. Training di potenziamentoTutte le funzioni frequenza cardiaca si trovano in: “Valori tour/Frequenza cardiaca”. I sottomenu comprendono le seguenti funzioni:k % della frequenza cardiaca mass.k Frequenza cardiaca mediak Frequenza cardiaca massimak Tempo in prima zona5.4 FUNZIONI TEMPERATURATutte le funzioni temperatura si trovano in: “Valori tour/Temperatura”. I sottomenu comprendono le seguenti funzioni:k Temperatura attualek Temperatura minimak Temperatura massimak Tempo in seconda zonak Tempo in terza zonak Consumo calorie

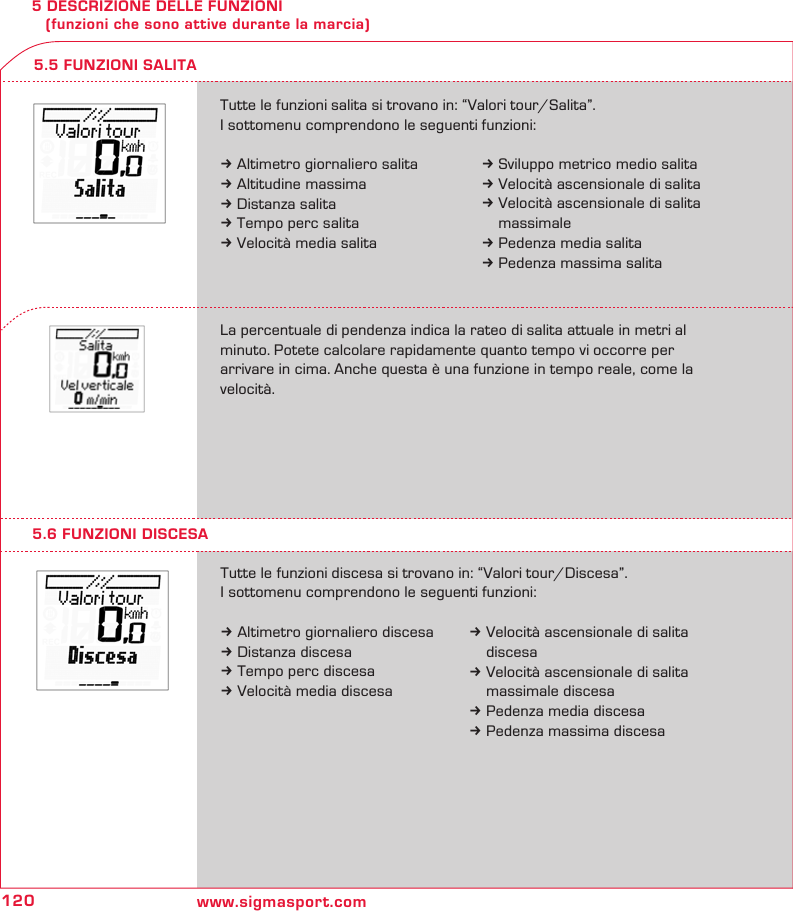

120 www.sigmasport.com5 DESCRIZIONE DELLE FUNZIONI (funzioni che sono attive durante la marcia)5.6 FUNZIONI DISCESATutte le funzioni discesa si trovano in: “Valori tour/Discesa”.I sottomenu comprendono le seguenti funzioni:k Altimetro giornaliero discesak Distanza discesak Tempo perc discesak Velocità media discesa5.5 FUNZIONI SALITATutte le funzioni salita si trovano in: “Valori tour/Salita”. I sottomenu comprendono le seguenti funzioni:k Altimetro giornaliero salitak Altitudine massimak Distanza salitak Tempo perc salitak Velocità media salitaLa percentuale di pendenza indica la rateo di salita attuale in metri al minuto. Potete calcolare rapidamente quanto tempo vi occorre per arrivare in cima. Anche questa è una funzione in tempo reale, come la velocità.k Sviluppo metrico medio salitak Velocità ascensionale di salitak Velocità ascensionale di salita massimalek Pedenza media salitak Pedenza massima salitak Velocità ascensionale di salita discesak Velocità ascensionale di salita massimale discesak Pedenza media discesak Pedenza massima discesa

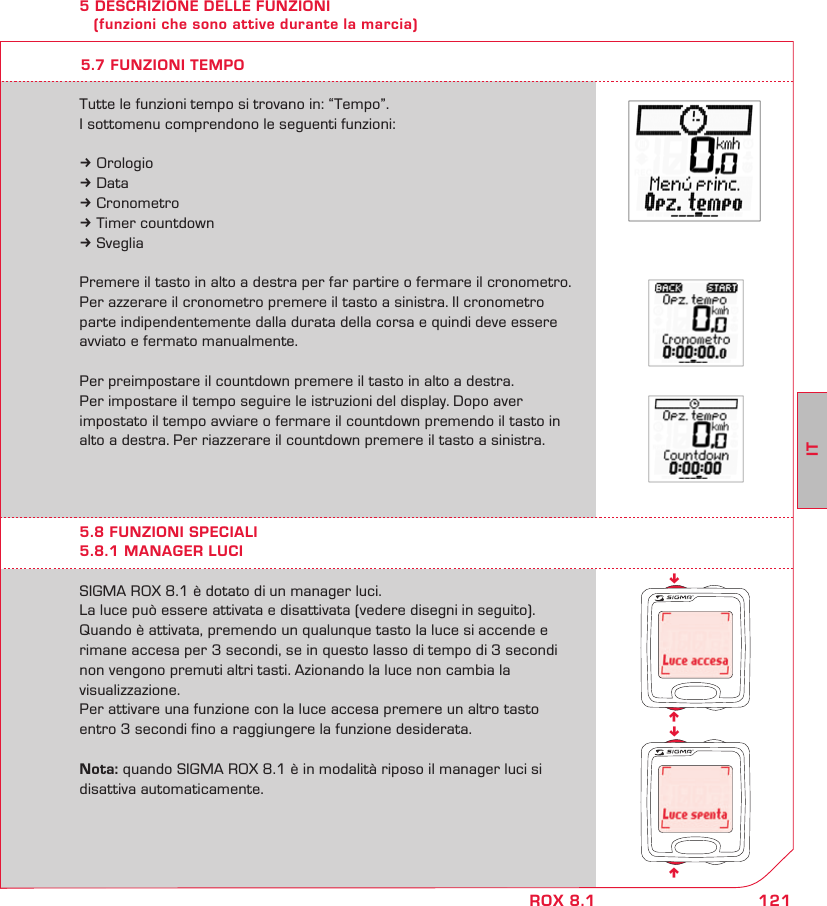

121ITROX 8.1nnnn5 DESCRIZIONE DELLE FUNZIONI (funzioni che sono attive durante la marcia)SIGMA ROX 8.1 è dotato di un manager luci.La luce può essere attivata e disattivata (vedere disegni in seguito). Quando è attivata, premendo un qualunque tasto la luce si accende e rimane accesa per 3 secondi, se in questo lasso di tempo di 3 secondi non vengono premuti altri tasti. Azionando la luce non cambia la visualizzazione.Per attivare una funzione con la luce accesa premere un altro tasto entro 3 secondi fino a raggiungere la funzione desiderata.Nota: quando SIGMA ROX 8.1 è in modalità riposo il manager luci si disattiva automaticamente.5.8 FUNZIONI SPECIALI5.8.1 MANAGER LUCITutte le funzioni tempo si trovano in: “Tempo”.I sottomenu comprendono le seguenti funzioni:k Orologiok Datak Cronometrok Timer countdownk SvegliaPremere il tasto in alto a destra per far partire o fermare il cronometro. Per azzerare il cronometro premere il tasto a sinistra. Il cronometro parte indipendentemente dalla durata della corsa e quindi deve essere avviato e fermato manualmente.Per preimpostare il countdown premere il tasto in alto a destra. Per impostare il tempo seguire le istruzioni del display. Dopo aver impostato il tempo avviare o fermare il countdown premendo il tasto in alto a destra. Per riazzerare il countdown premere il tasto a sinistra.5.7 FUNZIONI TEMPO

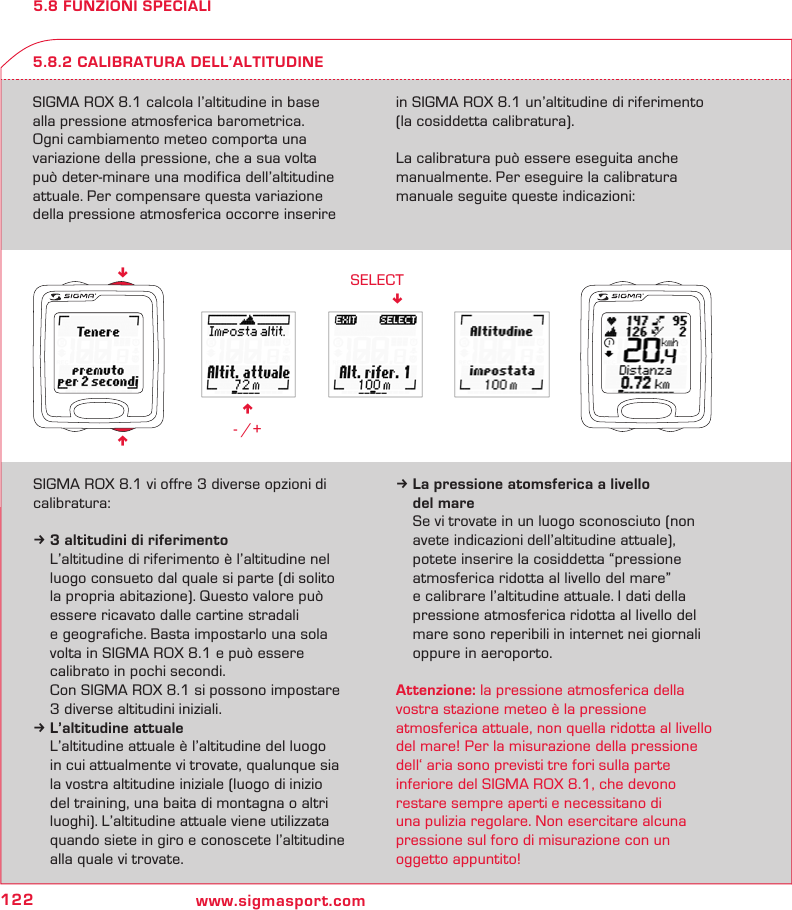

122 www.sigmasport.comn - /+SELECT!nn5.8 FUNZIONI SPECIALISIGMA ROX 8.1 calcola l’altitudine in base alla pressione atmosferica barometrica. Ogni cambiamento meteo comporta una variazione della pressione, che a sua volta può deter-minare una modifica dell’altitudine attuale. Per compensare questa variazione della pressione atmosferica occorre inserire in SIGMA ROX 8.1 un’altitudine di riferimento (la cosiddetta calibratura).La calibratura può essere eseguita anche manualmente. Per eseguire la calibratura manuale seguite queste indicazioni:5.8.2 CALIBRATURA DELL’ALTITUDINESIGMA ROX 8.1 vi offre 3 diverse opzioni di calibratura:k 3 altitudini di riferimento L’altitudine di riferimento è l’altitudine nel luogo consueto dal quale si parte (di solito la propria abitazione). Questo valore può essere ricavato dalle cartine stradali e geografiche. Basta impostarlo una sola volta in SIGMA ROX 8.1 e può essere calibrato in pochi secondi. Con SIGMA ROX 8.1 si possono impostare 3 diverse altitudini iniziali.k L’altitudine attuale L’altitudine attuale è l’altitudine del luogo in cui attualmente vi trovate, qualunque sia la vostra altitudine iniziale (luogo di inizio del training, una baita di montagna o altri luoghi). L’altitudine attuale viene utilizzata quando siete in giro e conoscete l’altitudine alla quale vi trovate.k La pressione atomsferica a livello del mare Se vi trovate in un luogo sconosciuto (non avete indicazioni dell’altitudine attuale), potete inserire la cosiddetta “pressione atmosferica ridotta al livello del mare” e calibrare l’altitudine attuale. I dati della pressione atmosferica ridotta al livello del mare sono reperibili in internet nei giornali oppure in aeroporto.Attenzione: la pressione atmosferica della vostra stazione meteo è la pressione atmosferica attuale, non quella ridotta al livello del mare! Per la misurazione della pressione dell‘ aria sono previsti tre fori sulla parte inferiore del SIGMA ROX 8.1, che devono restare sempre aperti e necessitano di una pulizia regolare. Non esercitare alcuna pressione sul foro di misurazione con un oggetto appuntito!

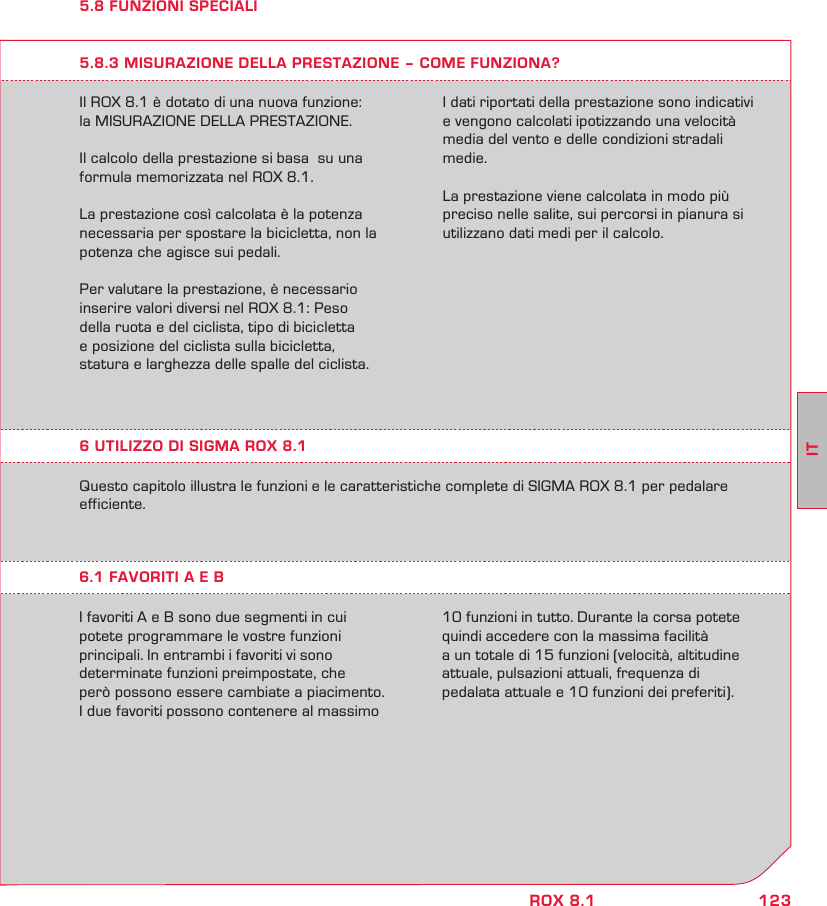

123ITROX 8.15.8 FUNZIONI SPECIALIIl ROX 8.1 è dotato di una nuova funzione: la MISURAZIONE DELLA PRESTAZIONE.Il calcolo della prestazione si basa su una formula memorizzata nel ROX 8.1.La prestazione così calcolata è la potenza necessaria per spostare la bicicletta, non la potenza che agisce sui pedali.Per valutare la prestazione, è necessario inserire valori diversi nel ROX 8.1: Peso della ruota e del ciclista, tipo di bicicletta e posizione del ciclista sulla bicicletta, statura e larghezza delle spalle del ciclista.5.8.3 MISURAZIONE DELLA PRESTAZIONE – COME FUNZIONA?I dati riportati della prestazione sono indicativi e vengono calcolati ipotizzando una velocità media del vento e delle condizioni stradali medie. La prestazione viene calcolata in modo più preciso nelle salite, sui percorsi in pianura si utilizzano dati medi per il calcolo.Questo capitolo illustra le funzioni e le caratteristiche complete di SIGMA ROX 8.1 per pedalare efficiente.6.1 FAVORITI A E BI favoriti A e B sono due segmenti in cui potete programmare le vostre funzioni principali. In entrambi i favoriti vi sono determinate funzioni preimpostate, che però possono essere cambiate a piacimento. I due favoriti possono contenere al massimo 10 funzioni in tutto. Durante la corsa potete quindi accedere con la massima facilità a un totale di 15 funzioni (velocità, altitudine attuale, pulsazioni attuali, frequenza di pedalata attuale e 10 funzioni dei preferiti).6 UTILIZZO DI SIGMA ROX 8.1

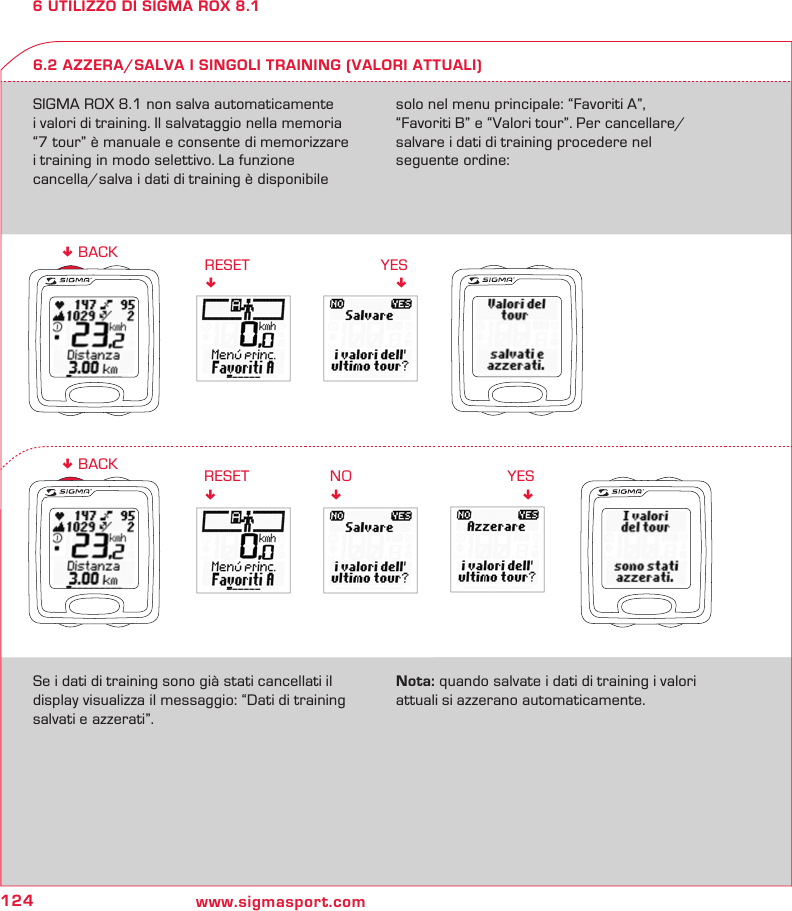

124 www.sigmasport.comYES!RESET!RESET!! BACKNO!YES!! BACK6 UTILIZZO DI SIGMA ROX 8.16.2 AZZERA/SALVA I SINGOLI TRAINING (VALORI ATTUALI)SIGMA ROX 8.1 non salva automaticamente i valori di training. Il salvataggio nella memoria “7 tour” è manuale e consente di memorizzare i training in modo selettivo. La funzione cancella/salva i dati di training è disponibile solo nel menu principale: “Favoriti A”, “Favoriti B” e “Valori tour”. Per cancellare/ salvare i dati di training procedere nel seguente ordine:Se i dati di training sono già stati cancellati il display visualizza il messaggio: “Dati di training salvati e azzerati”.Nota: quando salvate i dati di training i valori attuali si azzerano automaticamente.

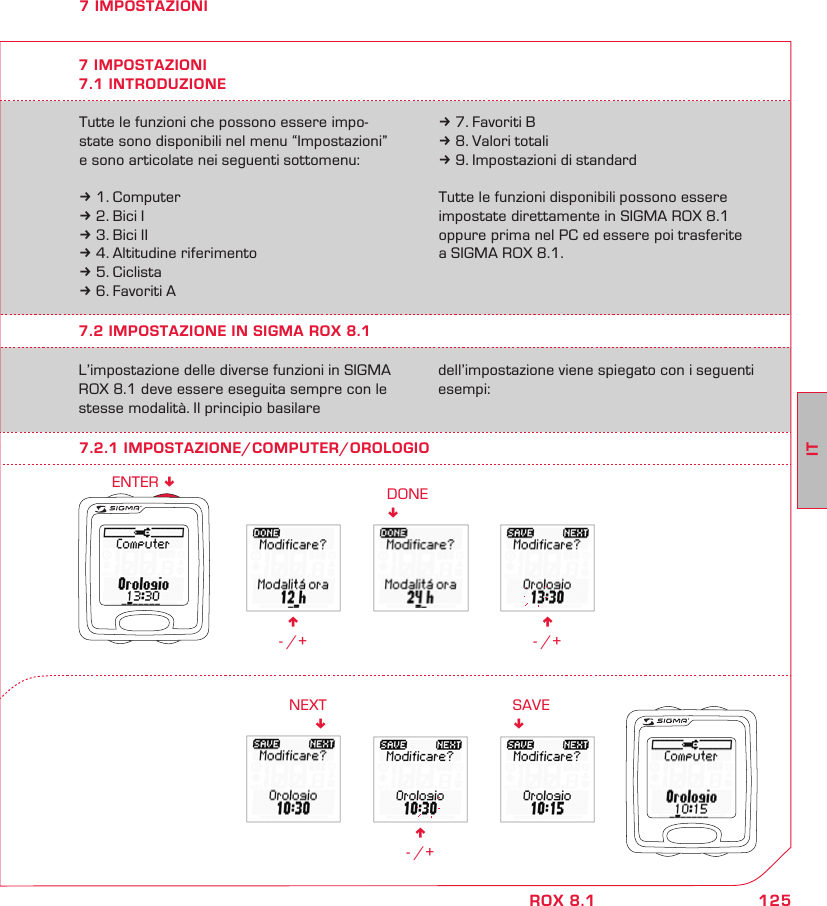

125ITROX 8.1n - /+DONE!n - /+n - /+NEXT!SAVE!ENTER !7 IMPOSTAZIONITutte le funzioni che possono essere impo-state sono disponibili nel menu “Impostazioni” e sono articolate nei seguenti sottomenu:k 1. Computerk 2. Bici Ik 3. Bici IIk 4. Altitudine riferimentok 5. Ciclistak 6. Favoriti Ak 7. Favoriti Bk 8. Valori totalik 9. Impostazioni di standardTutte le funzioni disponibili possono essere impostate direttamente in SIGMA ROX 8.1 oppure prima nel PC ed essere poi trasferite a SIGMA ROX 8.1.7.2 IMPOSTAZIONE IN SIGMA ROX 8.1L’impostazione delle diverse funzioni in SIGMA ROX 8.1 deve essere eseguita sempre con le stesse modalità. Il principio basilare dell’impostazione viene spiegato con i seguenti esempi:7 IMPOSTAZIONI7.1 INTRODUZIONE7.2.1 IMPOSTAZIONE/COMPUTER/OROLOGIO

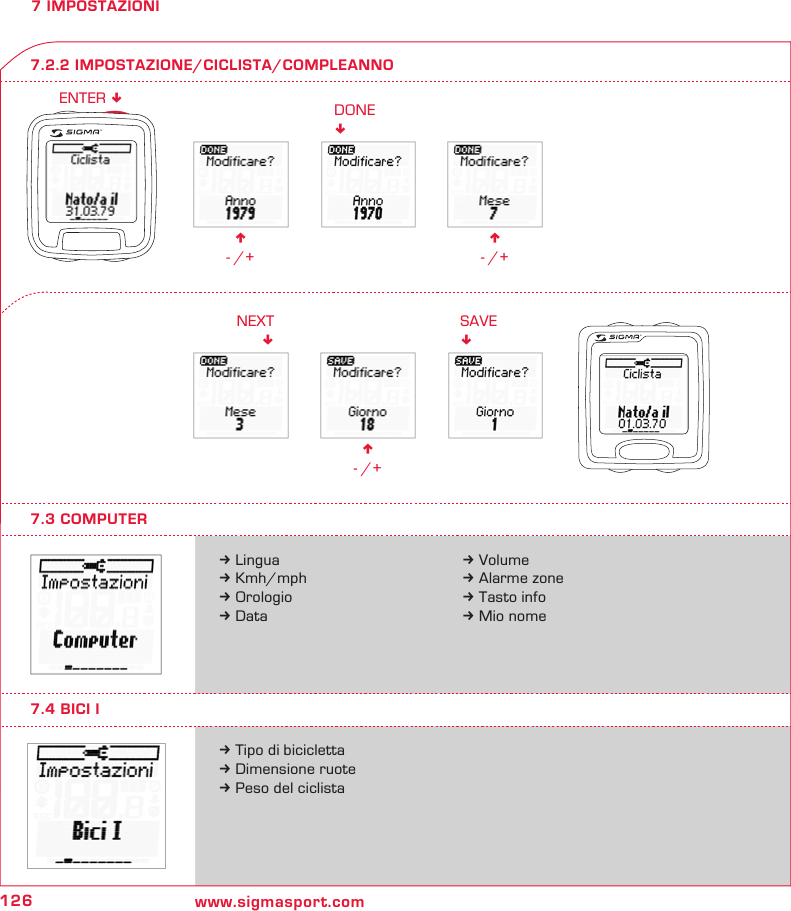

126 www.sigmasport.comn - /+DONE!n - /+n - /+NEXT!SAVE!ENTER !7 IMPOSTAZIONIk Linguak Kmh/mphk Orologiok Datak Tipo di biciclettak Dimensione ruotek Peso del ciclista7.3 COMPUTER7.2.2 IMPOSTAZIONE/CICLISTA/COMPLEANNOk Volumek Alarme zonek Tasto infok Mio nome7.4 BICI I
127ITROX 8.17 IMPOSTAZIONI7.7 CICLISTA7.6 ALTITUDINE RIFERIMENTO7.8 FAVORITI A E B7.8.1 FAVORITI Ak Sessok Compleannok Pesok Staturak Larghezza delle spalle1. Distanza2. Tempo perc3. Velocità media4. Velocità massima5. Caloriek Altitudine riferimento 1k Altitudine riferimento 2k Altitudine riferimento 3k Frequenza cardiaca massimak Frequenza cardiaca zona 1k Frequenza cardiaca zona 2k Frequenza cardiaca zona 36. % della frequenza cardiaca mass.7. Prestazioni attuale8. Cronometro9. Temperatura attuale10. Orologiok Tipo di biciclettak Dimensione ruotek Peso del ciclista7.5 BICI II

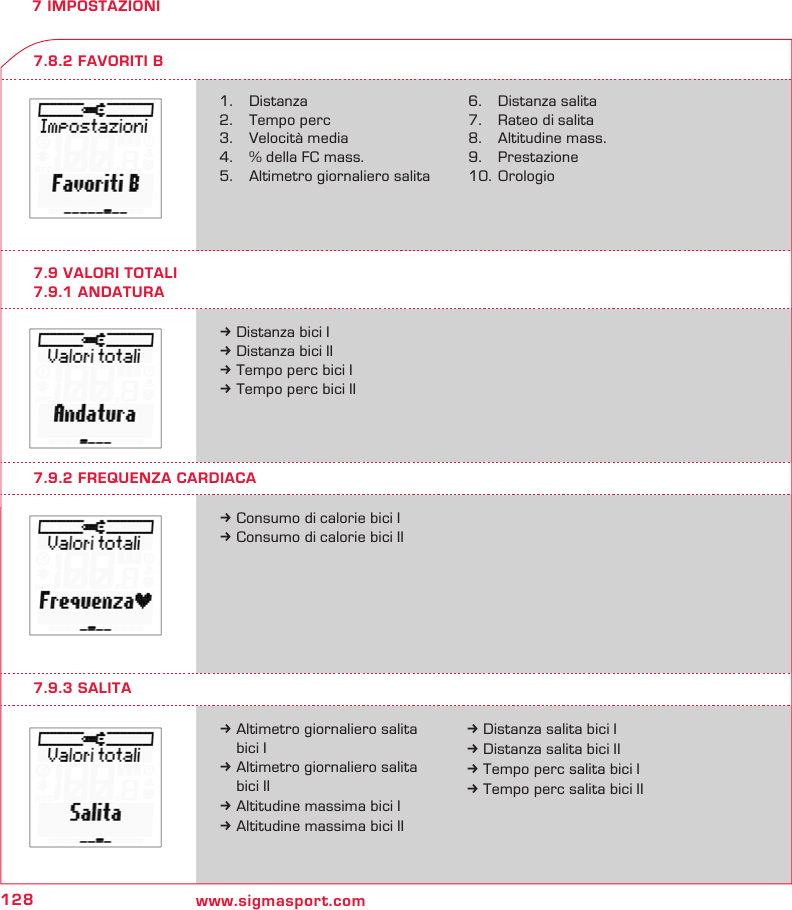

128 www.sigmasport.com7 IMPOSTAZIONI7.8.2 FAVORITI B1. Distanza2. Tempo perc3. Velocità media4. % della FC mass.5. Altimetro giornaliero salita6. Distanza salita7. Rateo di salita8. Altitudine mass.9. Prestazione10. Orologio7.9 VALORI TOTALI7.9.1 ANDATURAk Consumo di calorie bici Ik Consumo di calorie bici IIk Altimetro giornaliero salita bici Ik Altimetro giornaliero salita bici IIk Altitudine massima bici Ik Altitudine massima bici IIk Distanza bici Ik Distanza bici IIk Tempo perc bici Ik Tempo perc bici II7.9.2 FREQUENZA CARDIACA7.9.3 SALITAk Distanza salita bici Ik Distanza salita bici IIk Tempo perc salita bici Ik Tempo perc salita bici II

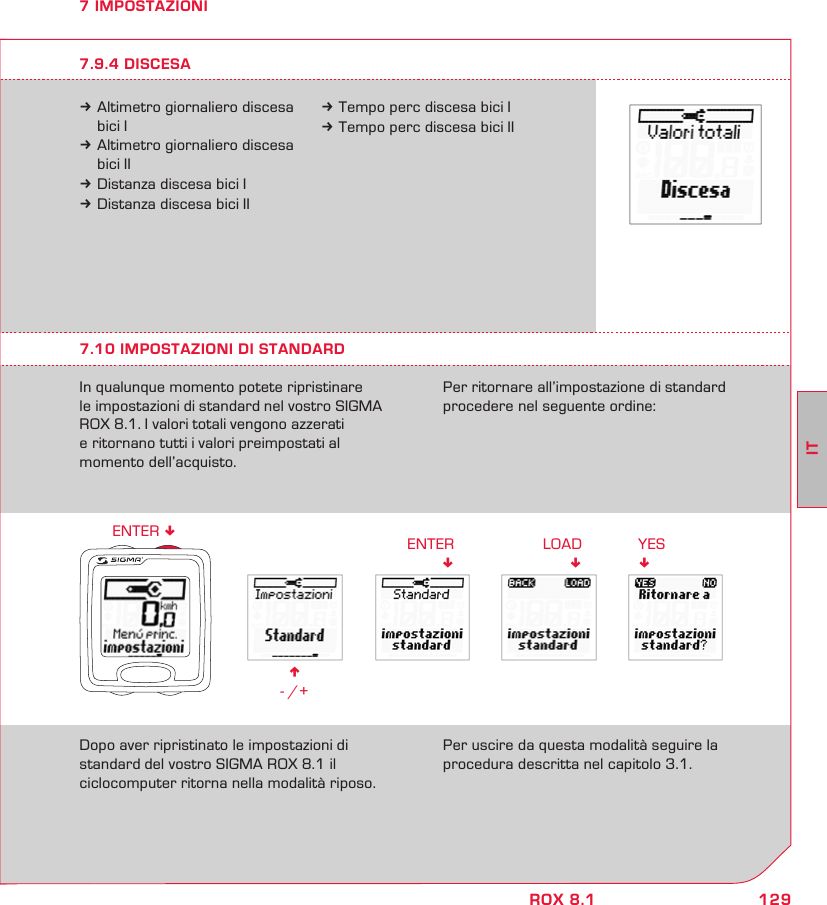

129ITROX 8.1n - /+ENTER!ENTER !LOAD!YES!7 IMPOSTAZIONI7.10 IMPOSTAZIONI DI STANDARDIn qualunque momento potete ripristinare le impostazioni di standard nel vostro SIGMA ROX 8.1. I valori totali vengono azzerati e ritornano tutti i valori preimpostati al momento dell’acquisto.Per ritornare all’impostazione di standard procedere nel seguente ordine:Dopo aver ripristinato le impostazioni di standard del vostro SIGMA ROX 8.1 il ciclocomputer ritorna nella modalità riposo. Per uscire da questa modalità seguire la procedura descritta nel capitolo 3.1.k Altimetro giornaliero discesa bici Ik Altimetro giornaliero discesa bici IIk Distanza discesa bici Ik Distanza discesa bici II7.9.4 DISCESAk Tempo perc discesa bici Ik Tempo perc discesa bici II

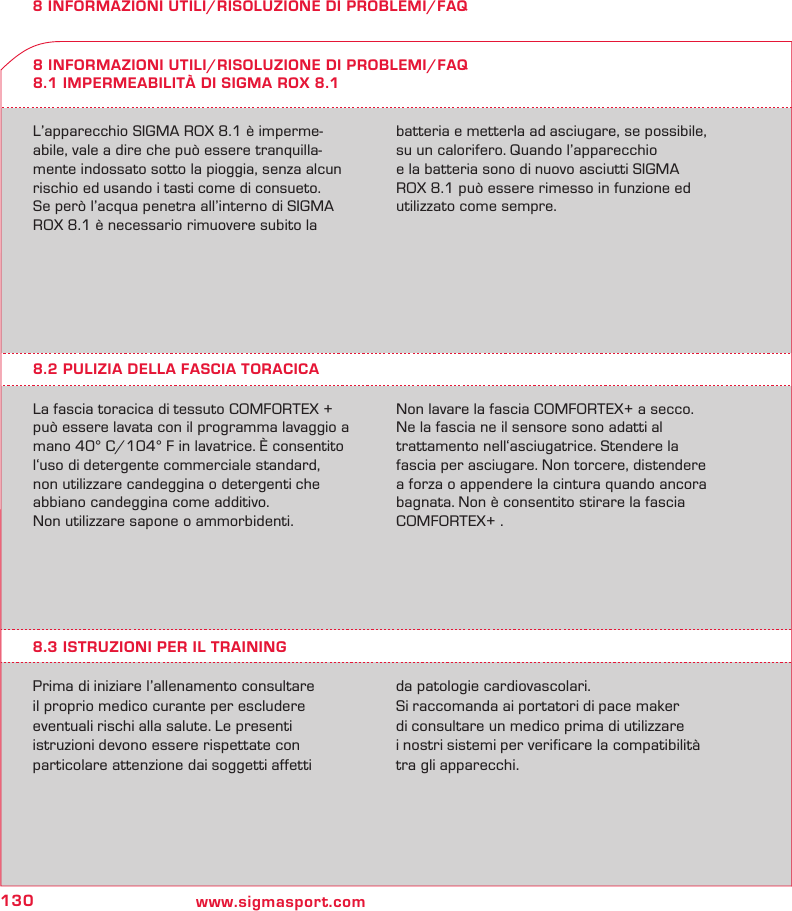

130 www.sigmasport.com8 INFORMAZIONI UTILI/RISOLUZIONE DI PROBLEMI/FAQL’apparecchio SIGMA ROX 8.1 è imperme-abile, vale a dire che può essere tranquilla-mente indossato sotto la pioggia, senza alcun rischio ed usando i tasti come di consueto.Se però l’acqua penetra all’interno di SIGMA ROX 8.1 è necessario rimuovere subito la batteria e metterla ad asciugare, se possibile, su un calorifero. Quando l’apparecchio e la batteria sono di nuovo asciutti SIGMA ROX 8.1 può essere rimesso in funzione ed utilizzato come sempre.8 INFORMAZIONI UTILI/RISOLUZIONE DI PROBLEMI/FAQ8.1 IMPERMEABILITÀ DI SIGMA ROX 8.18.2 PULIZIA DELLA FASCIA TORACICALa fascia toracica di tessuto COMFORTEX + può essere lavata con il programma lavaggio a mano 40° C/104° F in lavatrice. È consentito l‘uso di detergente commerciale standard, non utilizzare candeggina o detergenti che abbiano candeggina come additivo. Non utilizzare sapone o ammorbidenti. Non lavare la fascia COMFORTEX+ a secco. Ne la fascia ne il sensore sono adatti al trattamento nell‘asciugatrice. Stendere la fascia per asciugare. Non torcere, distendere a forza o appendere la cintura quando ancora bagnata. Non è consentito stirare la fascia COMFORTEX+ .8.3 ISTRUZIONI PER IL TRAININGPrima di iniziare l’allenamento consultare il proprio medico curante per escludere eventuali rischi alla salute. Le presenti istruzioni devono essere rispettate con particolare attenzione dai soggetti affetti da patologie cardiovascolari.Si raccomanda ai portatori di pace maker di consultare un medico prima di utilizzare i nostri sistemi per verificare la compatibilità tra gli apparecchi.
131ITROX 8.18 INFORMAZIONI UTILI/RISOLUZIONE DI PROBLEMI/FAQNon viene visualizzata la velocitàk Il computer è montato correttamente nel supporto?k Avete controllato l’eventuale presenza di punti ossidati/corrosione sui contatti?k Avete controllato la distanza magnete/ trasmettitore (max. 12 mm)?k Avete controllato che il magnete non si sia smagnetizzato? k Avete controllato lo stato delle batterie del sensore di velocità?Non viene visualizzata la frequenza di pedalatak Avete controllato la distanza magnete/ trasmettitore (max. 12 mm)?k Avete controllato che il magnete non si sia smagnetizzato?k Avete controllato lo stato delle batterie del sensore?Non vengono visualizzate le pulsazionik Gli elettrodi sono sufficientemente umidi?k Avete controllato lo stato delle batterie?Manca la visualizzazione del displayk Avete controllato lo stato delle batterie di SIGMA ROX 8.1?k La batteria è inserita correttamente (+ verso l’alto)?k I contatti della batteria sono a posto (attenzione alle piegature)?Visualizzazione errata della velocitàk Sono montati i 2 magneti?k Il magnete è posizionato correttamente (in posizione parallela e centrale al sensore)?k La circonferenza ruota è impostata correttamente?k Il sensore è impostato sulla bici giusta (bici I o II)?La visualizzazione nel display è nera o lentak La temperatura è troppo alta (> 60°C) o troppo bassa (<0°C)?Manca la sincronizzazionek Avete controllato la distanza magnete/ trasmettitore/i?k La/Le batteria/e del/dei sensore/i è/ sono scarica/e? k Avete controllato la portata del sensore in uso?k In presenza di una dinamo sul mozzo cambiare la posizione del trasmettitore.Visualizzazione “TOO MANY SIGNALS”k Aumentare la distanza dagli altri sensori e premere un tasto qualunque.8.4 RISOLUZIONE DEI PROBLEMI
132 www.sigmasport.com8 INFORMAZIONI UTILI/RISOLUZIONE DI PROBLEMI/FAQPosso fare da solo il cambio batterie?Tutti i componenti di SIGMA ROX 8.1 sono provvisti di un vano batterie che consente all’utente di effettuare la sostituzione delle batterie. Prima di richiudere il vano batterie accertarsi sempre che la guarnizione sia posizionata correttamente.Un’altra persona con un altro ciclocomputer/cardiofrequenzimetro può disturbare l’apparecchio?Il sistema di trasmissione digitale è codificato per cui è pressoché escluso il rischio di un reciproco disturbo tra due apparecchi. Durante la sincronizzazione del ricevitore con il sensore accertarsi che non vi siano altri apparecchi SIGMA ROX nelle vicinanze.Quanto tempo dura la batteria nel sensore, ricevitore?La durata della batteria dipende dalla frequenza e dal tipo di utilizzo del manager luci. Di norma tutti i componenti del ricevitore SIGMA ROX 8.1 ed i 3 i sensori sono dotati di una batteria che garantisca una durata minima di 1 anno. (calcolata con un uso di 1 ora al giorno).Il sistema di trasferimento dati è compatibile con il DTS?Il sistema di trasferimento dati di SIGMA ROX 8.1 è un aggiornamento dell’attuale sistema DTS e quindi non è più compatibile.L’altitudine cambia anche se sono fermo nello stesso posto, perché?Il rilevamento dell’altitudine di SIGMA ROX 8.1 si basa su una misurazione barometrica. Dal momento che la pressione atmosferica barometrica varia continuamente, pur restando fermo può variare anche l’altitudine attuale. Tuttavia SIGMA ROX 8.1 è dotato di un sistema che fissa l’altitudine attuale quando l’apparecchio passa in “modalità risposo”. In questo modo possiamo garantire un’altitudine attuale costante purché l’apparecchio non venga mosso continuamente.Perché devo sempre calibrare l’altitudine attuale?Dal momento che per definire l’altitudine attuale utilizziamo la pressione atmosferica barometrica, le continue variazioni della pressione atmosferica attuale comportano altrettante variazioni dell’altitudine attuale. Per compensare queste continue variazioni e raggiungere la tolleranza di 1 metro nell’indicazione dell’altitudine attuale, prima di ogni corsa si dovrebbe indicare al SIGMA ROX 8.1 un’altitudine di riferimento. L’inserimento dell’altitudine di riferimento viene detta calibratura.8.5 FAQ (DOMANDE FREQUENTI)

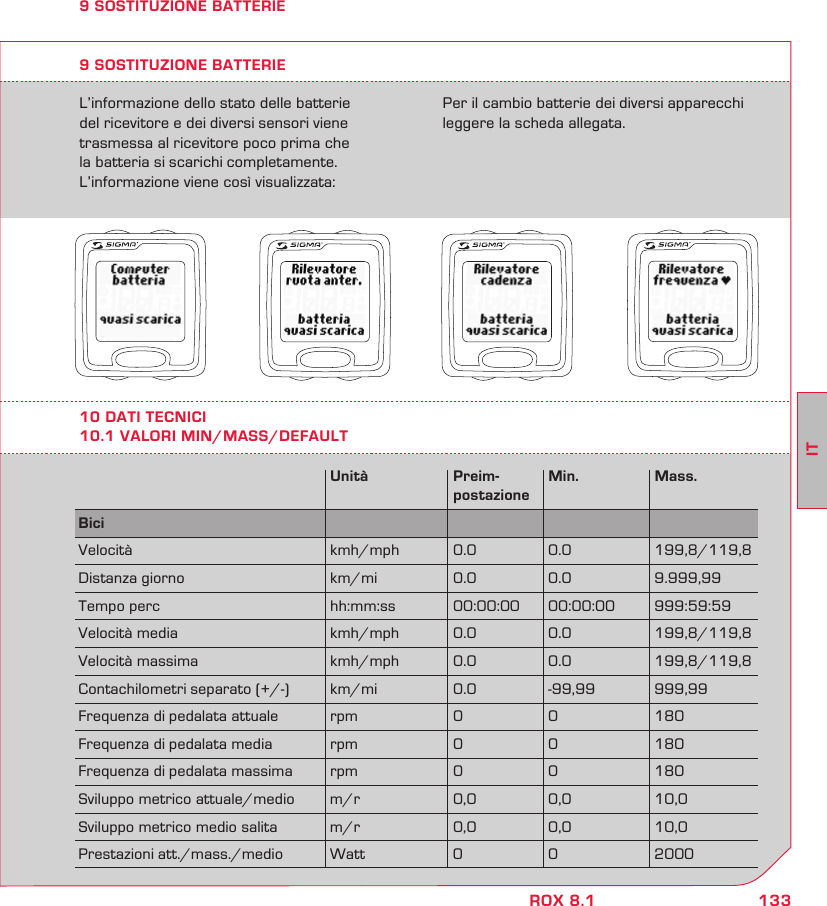

133ITROX 8.19 SOSTITUZIONE BATTERIEL’informazione dello stato delle batterie del ricevitore e dei diversi sensori viene trasmessa al ricevitore poco prima che la batteria si scarichi completamente. L’informazione viene così visualizzata:9 SOSTITUZIONE BATTERIEPer il cambio batterie dei diversi apparecchi leggere la scheda allegata.10 DATI TECNICI10.1 VALORI MIN/MASS/DEFAULT Unità Preim- Min. Mass. postazioneBici Velocità kmh/mph 0.0 0.0 199,8/119,8Distanza giorno km/mi 0.0 0.0 9.999,99Tempo perc hh:mm:ss 00:00:00 00:00:00 999:59:59Velocità media kmh/mph 0.0 0.0 199,8/119,8Velocità massima kmh/mph 0.0 0.0 199,8/119,8Contachilometri separato (+/-) km/mi 0.0 -99,99 999,99Frequenza di pedalata attuale rpm 0 0 180Frequenza di pedalata media rpm 0 0 180Frequenza di pedalata massima rpm 0 0 180Sviluppo metrico attuale/medio m/r 0,0 0,0 10,0Sviluppo metrico medio salita m/r 0,0 0,0 10,0Prestazioni att./mass./medio Watt 0 0 2000

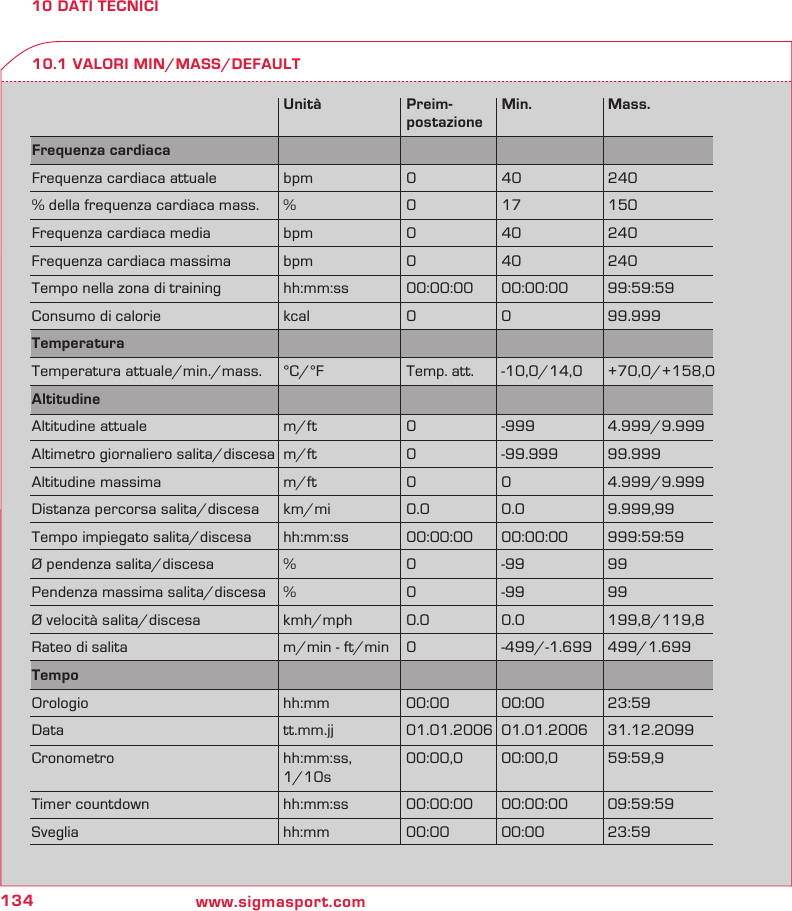

134 www.sigmasport.com10 DATI TECNICI10.1 VALORI MIN/MASS/DEFAULT Unità Preim- Min. Mass. postazioneFrequenza cardiaca Frequenza cardiaca attuale bpm 0 40 240% della frequenza cardiaca mass. % 0 17 150Frequenza cardiaca media bpm 0 40 240Frequenza cardiaca massima bpm 0 40 240Tempo nella zona di training hh:mm:ss 00:00:00 00:00:00 99:59:59Consumo di calorie kcal 0 0 99.999Temperatura Temperatura attuale/min./mass. °C/°F Temp. att. -10,0/14,0 +70,0/+158,0Altitudine Altitudine attuale m/ft 0 -999 4.999/9.999Altimetro giornaliero salita/discesa m/ft 0 -99.999 99.999Altitudine massima m/ft 0 0 4.999/9.999Distanza percorsa salita/discesa km/mi 0.0 0.0 9.999,99Tempo impiegato salita/discesa hh:mm:ss 00:00:00 00:00:00 999:59:59Ø pendenza salita/discesa % 0 -99 99Pendenza massima salita/discesa % 0 -99 99Ø velocità salita/discesa kmh/mph 0.0 0.0 199,8/119,8Rateo di salita m/min - ft/min 0 -499/-1.699 499/1.699Tempo Orologio hh:mm 00:00 00:00 23:59Data tt.mm.jj 01.01.2006 01.01.2006 31.12.2099Cronometro hh:mm:ss, 00:00,0 00:00,0 59:59,9 1/10sTimer countdown hh:mm:ss 00:00:00 00:00:00 09:59:59Sveglia hh:mm 00:00 00:00 23:59
135ITROX 8.110 DATI TECNICI10.1 VALORI MIN/MASS/DEFAULT Unità Preim- Min. Mass. postazioneImpostazioni Volume 3 1 5Dimensione ruote 1/2 mm 2.150/ 800 3.999 2.000Tipo di bicicletta no Strada/MTB no noPeso della ruota kg/lb 20/40 5/10 50/100Altitudine riferimento 1/2/3 m/ft 0 -999 4.999/9.999Data di nascita tt.mm.jj 31.03. 01.01. 31.12. 1979 1900 2099Peso kg/lb 70 20/40 199/399Statura cm/inch 178/70 100/40 250/100Larghezza delle spalle cm/inch 48/18 40/15 80/30Frequenza cardiaca massima bpm 193 100 240Valori limite zona 1 (FC Zona 1) bpm 106 40 Zone 2 lower -5Valori limite zona 2 (FC Zona 2) bpm 135 Zona 1 Zona 3 lower +5 lower -5Valori limite zona 3 (FC Zona 3) bpm 154 Zona 2 Zona 3 lower +5 upper -5Valori totali Distanza percorsa ruota 1/2 km/mi 0 0 99.999Tempo complessivo ruota 1/2 hh:mm 00:00 00:00 9.999:59Consumo totale calorie ruota 1/2 kcal 0 0 999.999Altimetro totale ruota 1/2 m/ft 0 0 999.999Altezza massima ruota 1/2 m/ft 0 0 4.999/9.999Distanza percorsa salita/discesa ruota 1/2 km/mi 0 0 999.999Tempo totale salita/discesa ruota 1/2 hh:mm 00:00 00:00 9.999:59

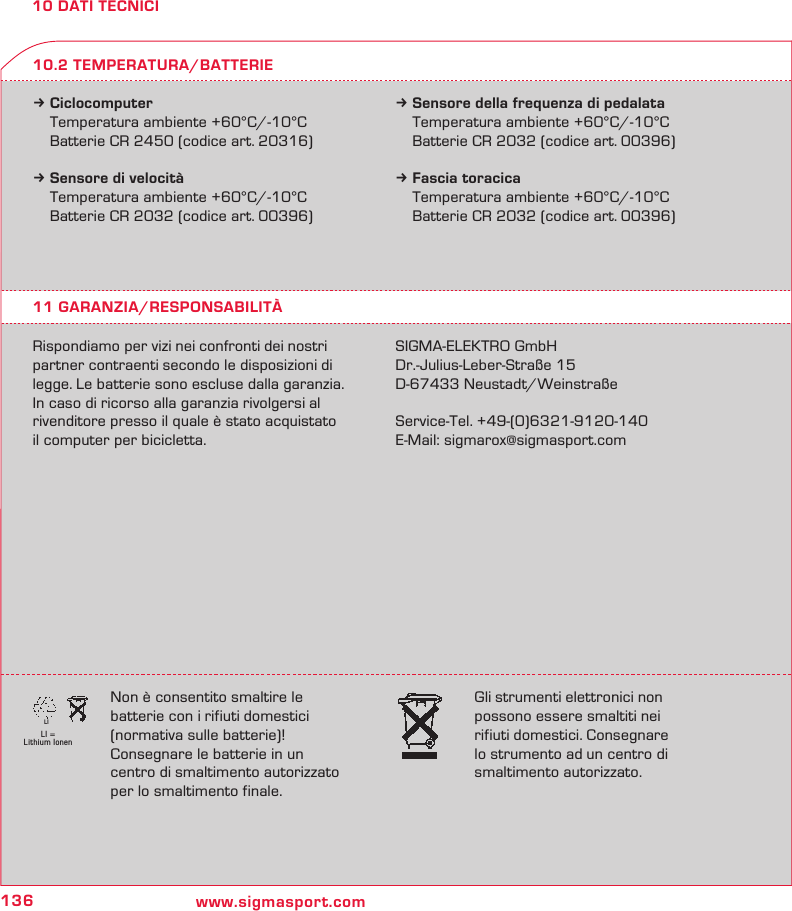

136 www.sigmasport.comLI = Lithium IonenLI10 DATI TECNICIk Ciclocomputer Temperatura ambiente +60°C/-10°C Batterie CR 2450 (codice art. 20316)k Sensore di velocità Temperatura ambiente +60°C/-10°C Batterie CR 2032 (codice art. 00396)k Sensore della frequenza di pedalata Temperatura ambiente +60°C/-10°C Batterie CR 2032 (codice art. 00396)k Fascia toracica Temperatura ambiente +60°C/-10°C Batterie CR 2032 (codice art. 00396)11 GARANZIA/RESPONSABILITÀRispondiamo per vizi nei confronti dei nostri partner contraenti secondo le disposizioni di legge. Le batterie sono escluse dalla garanzia. In caso di ricorso alla garanzia rivolgersi al rivenditore presso il quale è stato acquistato il computer per bicicletta.SIGMA-ELEKTRO GmbHDr.-Julius-Leber-Straße 15D-67433 Neustadt/WeinstraßeService-Tel. +49-(0)6321-9120-140E-Mail: sigmarox@sigmasport.com10.2 TEMPERATURA/BATTERIENon è consentito smaltire le batterie con i rifiuti domestici (normativa sulle batterie)! Consegnare le batterie in un centro di smaltimento autorizzato per lo smaltimento finale.Gli strumenti elettronici non possono essere smaltiti nei rifiuti domestici. Consegnare lo strumento ad un centro di smaltimento autorizzato.

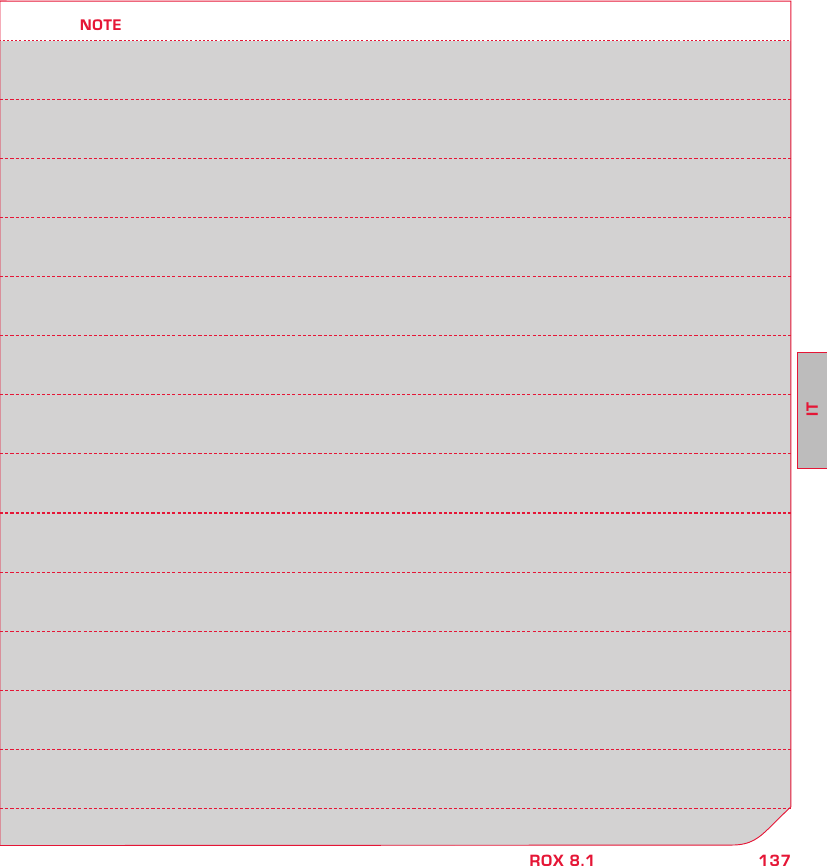

137ITROX 8.1NOTE

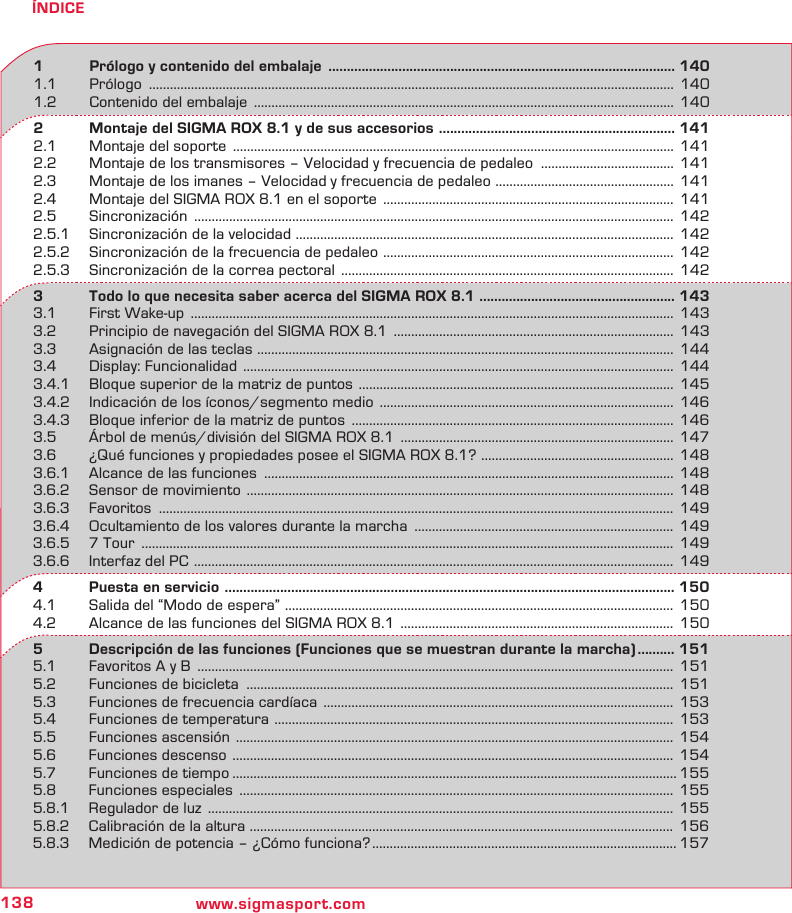

138 www.sigmasport.comÍNDICE1 Prólogo y contenido del embalaje .............................................................................................. 1401.1 Prólogo ...................................................................................................................................................... 1401.2 Contenido del embalaje ........................................................................................................................ 1402 Montaje del SIGMA ROX 8.1 y de sus accesorios ................................................................ 1412.1 Montaje del soporte .............................................................................................................................. 1412.2 Montaje de los transmisores – Velocidad y frecuencia de pedaleo ...................................... 1412.3 Montaje de los imanes – Velocidad y frecuencia de pedaleo ................................................... 1412.4 Montaje del SIGMA ROX 8.1 en el soporte ................................................................................... 1412.5 Sincronización ......................................................................................................................................... 1422.5.1 Sincronización de la velocidad ............................................................................................................ 1422.5.2 Sincronización de la frecuencia de pedaleo ................................................................................... 1422.5.3 Sincronización de la correa pectoral ............................................................................................... 1423 Todo lo que necesita saber acerca del SIGMA ROX 8.1 ..................................................... 1433.1 First Wake-up .......................................................................................................................................... 1433.2 Principio de navegación del SIGMA ROX 8.1 ................................................................................ 1433.3 Asignación de las teclas ....................................................................................................................... 1443.4 Display: Funcionalidad ........................................................................................................................... 1443.4.1 Bloque superior de la matriz de puntos .......................................................................................... 1453.4.2 Indicación de los íconos/segmento medio .................................................................................... 1463.4.3 Bloque inferior de la matriz de puntos ............................................................................................ 1463.5 Árbol de menús/división del SIGMA ROX 8.1 .............................................................................. 1473.6 ¿Qué funciones y propiedades posee el SIGMA ROX 8.1? ....................................................... 1483.6.1 Alcance de las funciones ..................................................................................................................... 1483.6.2 Sensor de movimiento .......................................................................................................................... 1483.6.3 Favoritos ................................................................................................................................................... 1493.6.4 Ocultamiento de los valores durante la marcha .......................................................................... 1493.6.5 7 Tour ........................................................................................................................................................ 1493.6.6 Interfaz del PC ......................................................................................................................................... 1494 Puesta en servicio .......................................................................................................................... 1504.1 Salida del “Modo de espera” ............................................................................................................... 1504.2 Alcance de las funciones del SIGMA ROX 8.1 .............................................................................. 1505 Descripción de las funciones (Funciones que se muestran durante la marcha) .......... 1515.1 Favoritos A y B ........................................................................................................................................ 1515.2 Funciones de bicicleta .......................................................................................................................... 1515.3 Funciones de frecuencia cardíaca .................................................................................................... 1535.4 Funciones de temperatura .................................................................................................................. 1535.5 Funciones ascensión ............................................................................................................................. 1545.6 Funciones descenso .............................................................................................................................. 1545.7 Funciones de tiempo ............................................................................................................................... 1555.8 Funciones especiales ............................................................................................................................ 1555.8.1 Regulador de luz ..................................................................................................................................... 1555.8.2 Calibración de la altura ......................................................................................................................... 1565.8.3 Medición de potencia – ¿Cómo funciona? ....................................................................................... 157

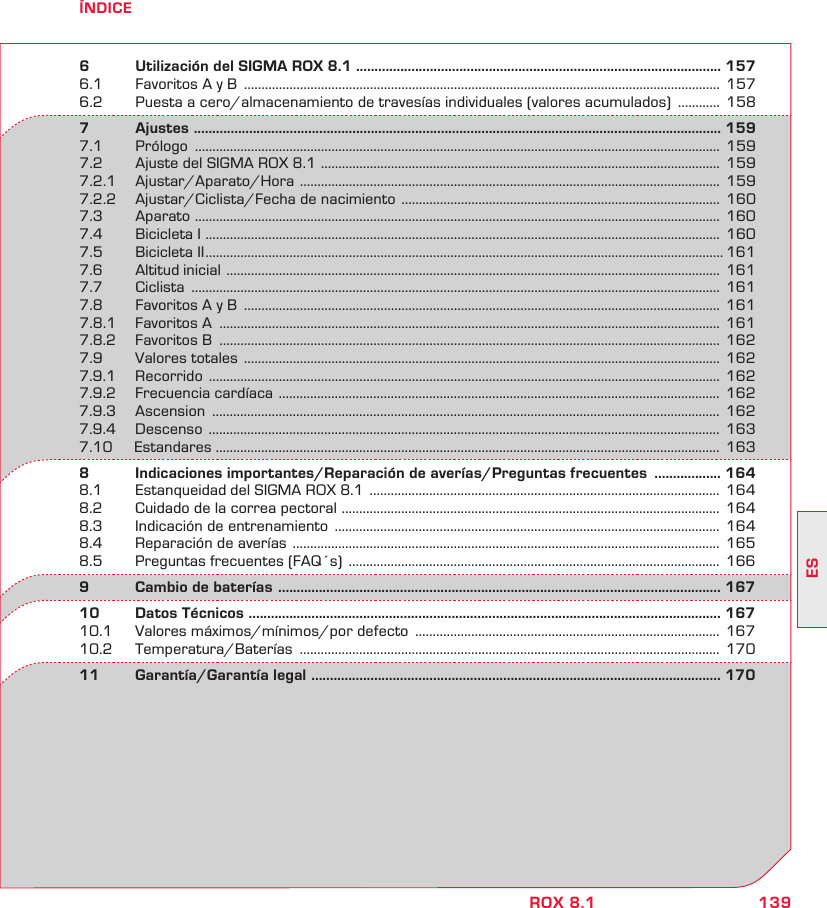

139ESROX 8.1ÍNDICE6 Utilización del SIGMA ROX 8.1 ................................................................................................... 1576.1 Favoritos A y B ........................................................................................................................................ 1576.2 Puesta a cero/almacenamiento de travesías individuales (valores acumulados) ............ 1587 Ajustes ............................................................................................................................................... 1597.1 Prólogo ...................................................................................................................................................... 1597.2 Ajuste del SIGMA ROX 8.1 .................................................................................................................. 1597.2.1 Ajustar/Aparato/Hora ........................................................................................................................ 1597.2.2 Ajustar/Ciclista/Fecha de nacimiento ........................................................................................... 1607.3 Aparato ...................................................................................................................................................... 1607.4 Bicicleta I ................................................................................................................................................... 1607.5 Bicicleta II .................................................................................................................................................... 1617.6 Altitud inicial ............................................................................................................................................. 1617.7 Ciclista ....................................................................................................................................................... 1617.8 Favoritos A y B ........................................................................................................................................ 1617.8.1 Favoritos A ............................................................................................................................................... 1617.8.2 Favoritos B ............................................................................................................................................... 1627.9 Valores totales ........................................................................................................................................ 1627.9.1 Recorrido .................................................................................................................................................. 1627.9.2 Frecuencia cardíaca .............................................................................................................................. 1627.9.3 Ascension ................................................................................................................................................. 1627.9.4 Descenso .................................................................................................................................................. 1637.10 Estandares ................................................................................................................................................ 1638 Indicaciones importantes/Reparación de averías/Preguntas frecuentes .................. 1648.1 Estanqueidad del SIGMA ROX 8.1 .................................................................................................... 1648.2 Cuidado de la correa pectoral ............................................................................................................ 1648.3 Indicación de entrenamiento .............................................................................................................. 1648.4 Reparación de averías .......................................................................................................................... 1658.5 Preguntas frecuentes (FAQ´s) .......................................................................................................... 1669 Cambio de baterías ........................................................................................................................ 16710 Datos Técnicos ................................................................................................................................ 16710.1 Valores máximos/mínimos/por defecto ....................................................................................... 16710.2 Temperatura/Baterías ........................................................................................................................ 17011 Garantía/Garantía legal ............................................................................................................... 170

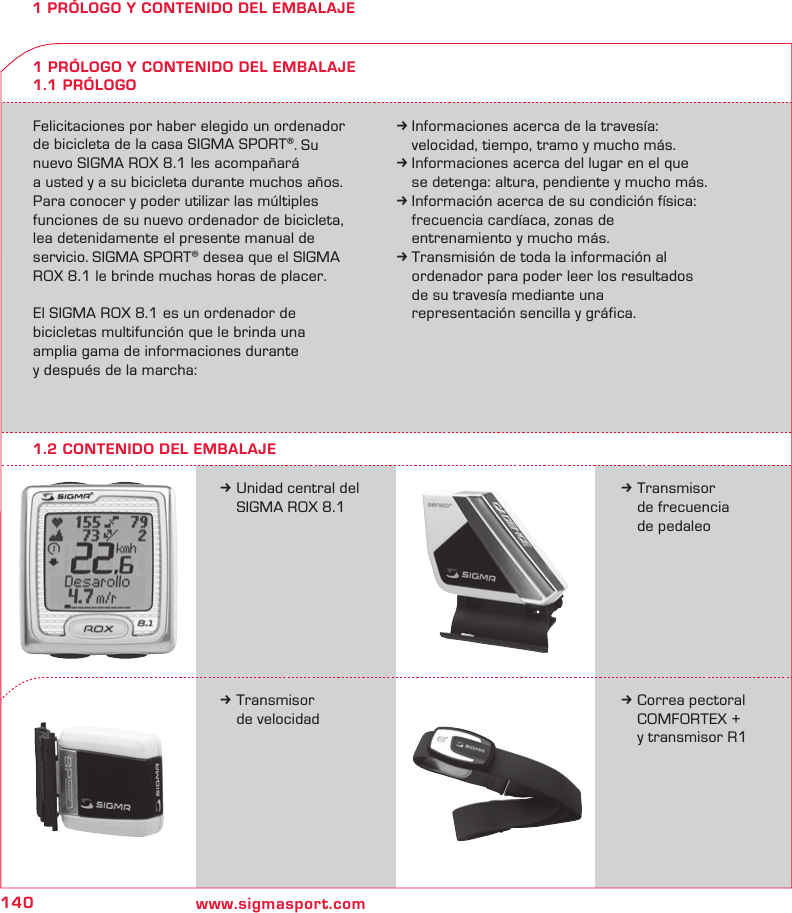

140 www.sigmasport.com1 PRÓLOGO Y CONTENIDO DEL EMBALAJEFelicitaciones por haber elegido un ordenador de bicicleta de la casa SIGMA SPORT®. Su nuevo SIGMA ROX 8.1 les acompañará a usted y a su bicicleta durante muchos años. Para conocer y poder utilizar las múltiples funciones de su nuevo ordenador de bicicleta, lea detenidamente el presente manual de servicio. SIGMA SPORT® desea que el SIGMA ROX 8.1 le brinde muchas horas de placer.El SIGMA ROX 8.1 es un ordenador de bicicletas multifunción que le brinda una amplia gama de informaciones durante y después de la marcha:k Informaciones acerca de la travesía: velocidad, tiempo, tramo y mucho más.k Informaciones acerca del lugar en el que se detenga: altura, pendiente y mucho más.k Información acerca de su condición física: frecuencia cardíaca, zonas de entrenamiento y mucho más.k Transmisión de toda la información al ordenador para poder leer los resultados de su travesía mediante una representación sencilla y gráfica.k Unidad central del SIGMA ROX 8.11 PRÓLOGO Y CONTENIDO DEL EMBALAJE1.1 PRÓLOGOk Transmisor de frecuencia de pedaleok Transmisor de velocidadk Correa pectoral COMFORTEX + y transmisor R11.2 CONTENIDO DEL EMBALAJE

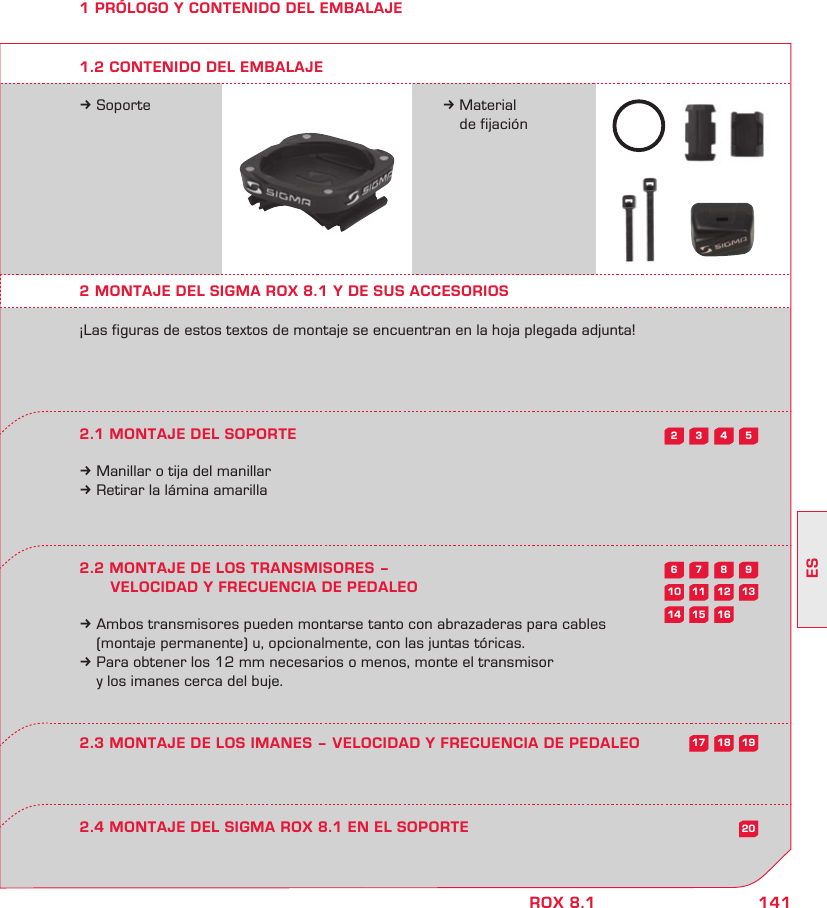

141ESROX 8.15432987613121110201615141918171 PRÓLOGO Y CONTENIDO DEL EMBALAJEk Soporte k Material de fijación2 MONTAJE DEL SIGMA ROX 8.1 Y DE SUS ACCESORIOS¡Las figuras de estos textos de montaje se encuentran en la hoja plegada adjunta!2.1 MONTAJE DEL SOPORTEk Manillar o tija del manillark Retirar la lámina amarilla2.2 MONTAJE DE LOS TRANSMISORES – VELOCIDAD Y FRECUENCIA DE PEDALEOk Ambos transmisores pueden montarse tanto con abrazaderas para cables (montaje permanente) u, opcionalmente, con las juntas tóricas. k Para obtener los 12 mm necesarios o menos, monte el transmisor y los imanes cerca del buje.2.4 MONTAJE DEL SIGMA ROX 8.1 EN EL SOPORTE2.3 MONTAJE DE LOS IMANES – VELOCIDAD Y FRECUENCIA DE PEDALEO1.2 CONTENIDO DEL EMBALAJE

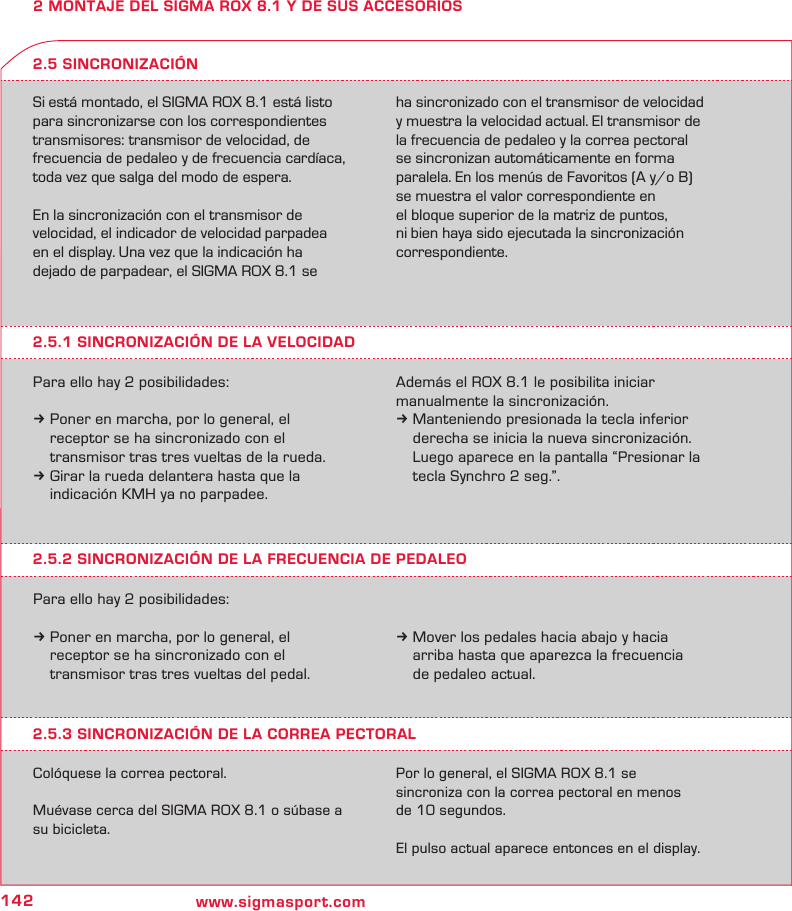

142 www.sigmasport.com2 MONTAJE DEL SIGMA ROX 8.1 Y DE SUS ACCESORIOSSi está montado, el SIGMA ROX 8.1 está listo para sincronizarse con los correspondientes transmisores: transmisor de velocidad, de frecuencia de pedaleo y de frecuencia cardíaca, toda vez que salga del modo de espera.En la sincronización con el transmisor de velocidad, el indicador de velocidad parpadea en el display. Una vez que la indicación ha dejado de parpadear, el SIGMA ROX 8.1 se ha sincronizado con el transmisor de velocidad y muestra la velocidad actual. El transmisor de la frecuencia de pedaleo y la correa pectoral se sincronizan automáticamente en forma paralela. En los menús de Favoritos (A y/o B) se muestra el valor correspondiente en el bloque superior de la matriz de puntos, ni bien haya sido ejecutada la sincronización correspondiente.2.5.1 SINCRONIZACIÓN DE LA VELOCIDADPara ello hay 2 posibilidades:k Poner en marcha, por lo general, el receptor se ha sincronizado con el transmisor tras tres vueltas de la rueda.k Girar la rueda delantera hasta que la indicación KMH ya no parpadee.2.5 SINCRONIZACIÓNAdemás el ROX 8.1 le posibilita iniciar manualmente la sincronización. k Manteniendo presionada la tecla inferior derecha se inicia la nueva sincronización. Luego aparece en la pantalla “Presionar la tecla Synchro 2 seg.”.2.5.2 SINCRONIZACIÓN DE LA FRECUENCIA DE PEDALEOPara ello hay 2 posibilidades:k Poner en marcha, por lo general, el receptor se ha sincronizado con el transmisor tras tres vueltas del pedal.k Mover los pedales hacia abajo y hacia arriba hasta que aparezca la frecuencia de pedaleo actual.2.5.3 SINCRONIZACIÓN DE LA CORREA PECTORALColóquese la correa pectoral.Muévase cerca del SIGMA ROX 8.1 o súbase a su bicicleta.Por lo general, el SIGMA ROX 8.1 se sincroniza con la correa pectoral en menos de 10 segundos.El pulso actual aparece entonces en el display.

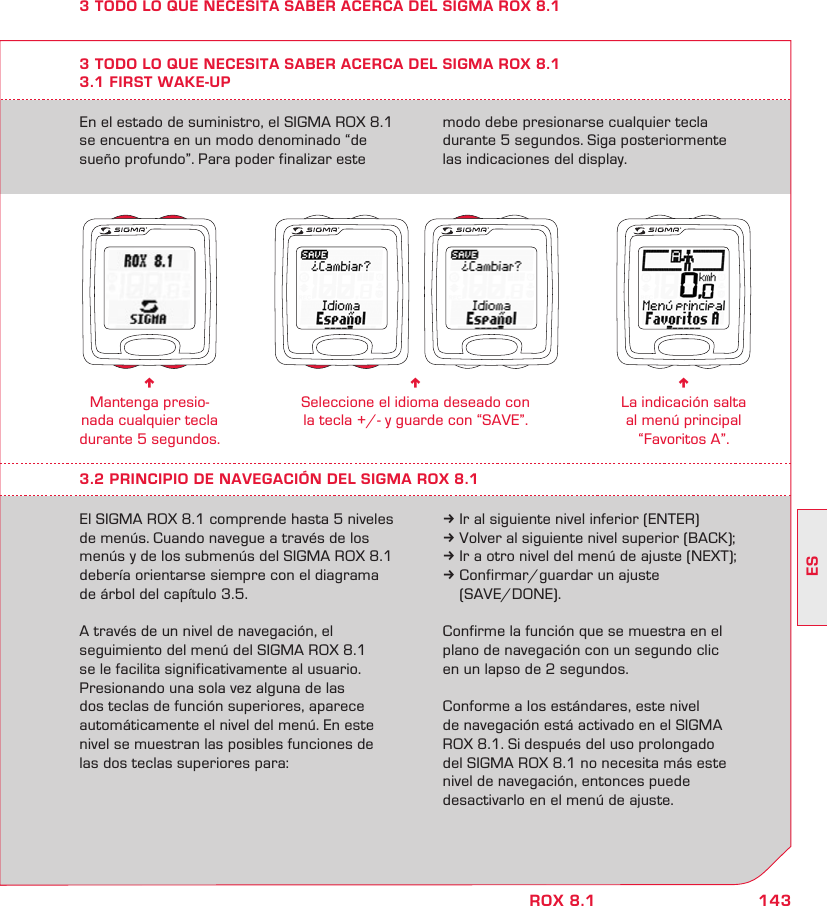

143ESROX 8.1En el estado de suministro, el SIGMA ROX 8.1 se encuentra en un modo denominado “de sueño profundo”. Para poder finalizar este modo debe presionarse cualquier tecla durante 5 segundos. Siga posteriormente las indicaciones del display.3 TODO LO QUE NECESITA SABER ACERCA DEL SIGMA ROX 8.13.1 FIRST WAKE-UPn Mantenga presio-nada cualquier tecla durante 5 segundos.n Seleccione el idioma deseado con la tecla +/- y guarde con “SAVE”.n La indicación salta al menú principal “Favoritos A”.3.2 PRINCIPIO DE NAVEGACIÓN DEL SIGMA ROX 8.1El SIGMA ROX 8.1 comprende hasta 5 niveles de menús. Cuando navegue a través de los menús y de los submenús del SIGMA ROX 8.1 debería orientarse siempre con el diagrama de árbol del capítulo 3.5. A través de un nivel de navegación, el seguimiento del menú del SIGMA ROX 8.1 se le facilita significativamente al usuario. Presionando una sola vez alguna de las dos teclas de función superiores, aparece automáticamente el nivel del menú. En este nivel se muestran las posibles funciones de las dos teclas superiores para:k Ir al siguiente nivel inferior (ENTER)k Volver al siguiente nivel superior (BACK);k Ir a otro nivel del menú de ajuste (NEXT);k Confirmar/guardar un ajuste (SAVE/DONE).Confirme la función que se muestra en el plano de navegación con un segundo clic en un lapso de 2 segundos. Conforme a los estándares, este nivel de navegación está activado en el SIGMA ROX 8.1. Si después del uso prolongado del SIGMA ROX 8.1 no necesita más este nivel de navegación, entonces puede desactivarlo en el menú de ajuste.3 TODO LO QUE NECESITA SABER ACERCA DEL SIGMA ROX 8.1

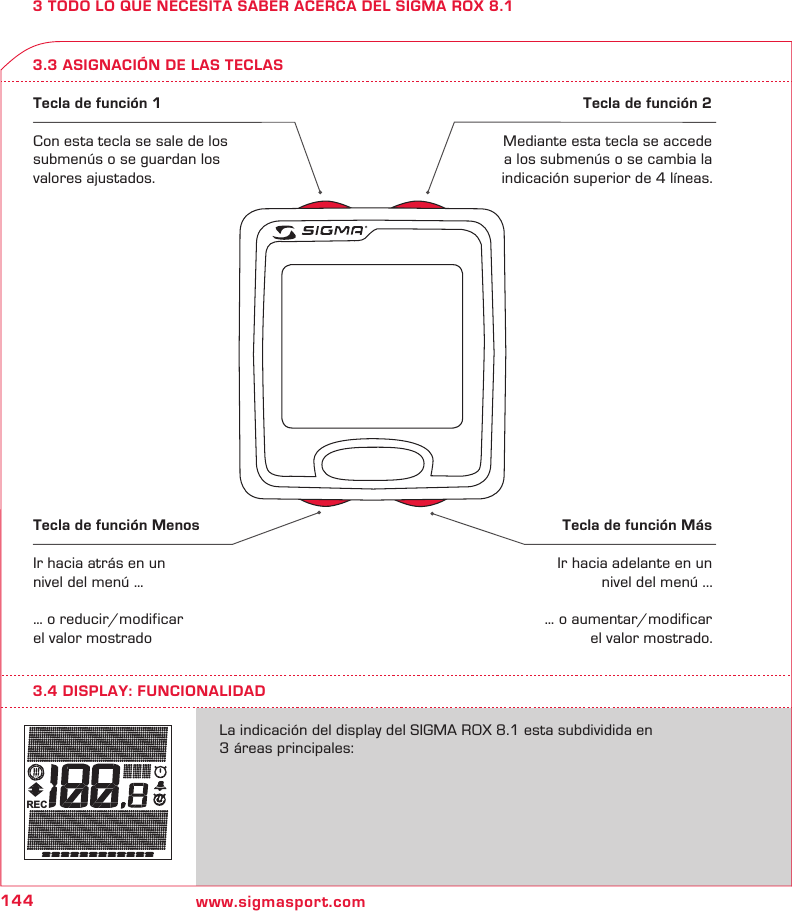

144 www.sigmasport.comREC3 TODO LO QUE NECESITA SABER ACERCA DEL SIGMA ROX 8.13.3 ASIGNACIÓN DE LAS TECLASTecla de función 1Con esta tecla se sale de los submenús o se guardan los valores ajustados.Tecla de función 2Mediante esta tecla se accede a los submenús o se cambia la indicación superior de 4 líneas.Tecla de función MenosIr hacia atrás en un nivel del menú …… o reducir/modificar el valor mostradoTecla de función MásIr hacia adelante en un nivel del menú ...… o aumentar/modificar el valor mostrado.La indicación del display del SIGMA ROX 8.1 esta subdividida en 3 áreas principales:3.4 DISPLAY: FUNCIONALIDAD

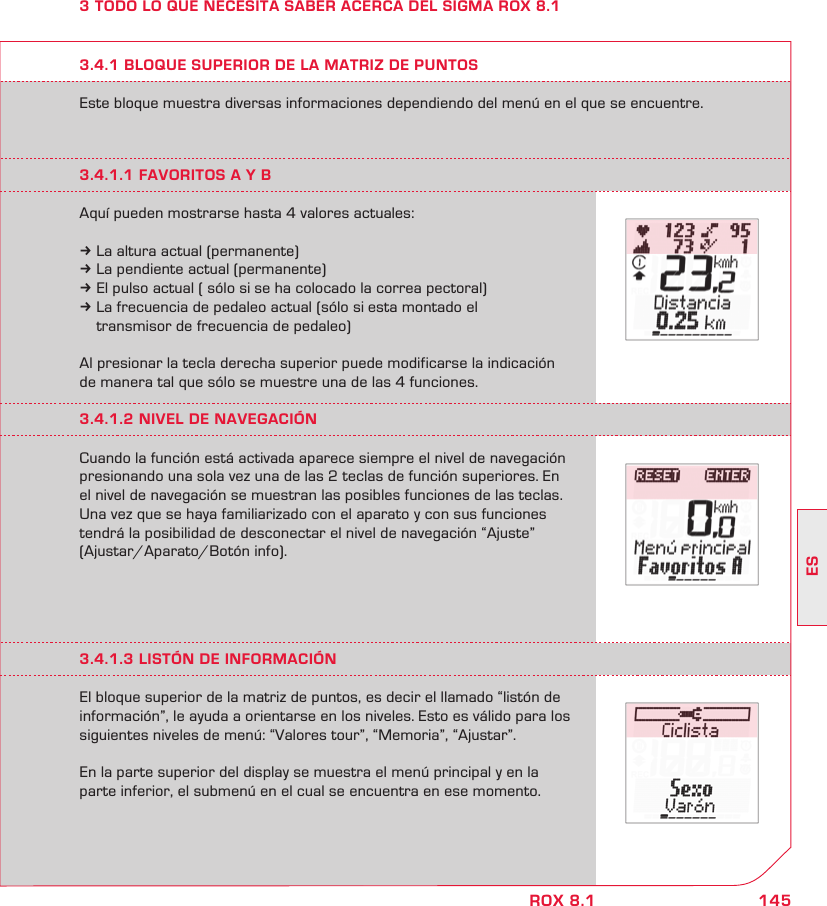

145ESROX 8.13 TODO LO QUE NECESITA SABER ACERCA DEL SIGMA ROX 8.1Este bloque muestra diversas informaciones dependiendo del menú en el que se encuentre.3.4.1 BLOQUE SUPERIOR DE LA MATRIZ DE PUNTOS3.4.1.1 FAVORITOS A Y BAquí pueden mostrarse hasta 4 valores actuales:k La altura actual (permanente)k La pendiente actual (permanente)k El pulso actual ( sólo si se ha colocado la correa pectoral)k La frecuencia de pedaleo actual (sólo si esta montado el transmisor de frecuencia de pedaleo)Al presionar la tecla derecha superior puede modificarse la indicación de manera tal que sólo se muestre una de las 4 funciones.3.4.1.2 NIVEL DE NAVEGACIÓNCuando la función está activada aparece siempre el nivel de navegación presionando una sola vez una de las 2 teclas de función superiores. En el nivel de navegación se muestran las posibles funciones de las teclas. Una vez que se haya familiarizado con el aparato y con sus funciones tendrá la posibilidad de desconectar el nivel de navegación “Ajuste” (Ajustar/Aparato/Botón info).3.4.1.3 LISTÓN DE INFORMACIÓNEl bloque superior de la matriz de puntos, es decir el llamado “listón de información”, le ayuda a orientarse en los niveles. Esto es válido para los siguientes niveles de menú: “Valores tour”, “Memoria”, “Ajustar”. En la parte superior del display se muestra el menú principal y en la parte inferior, el submenú en el cual se encuentra en ese momento.

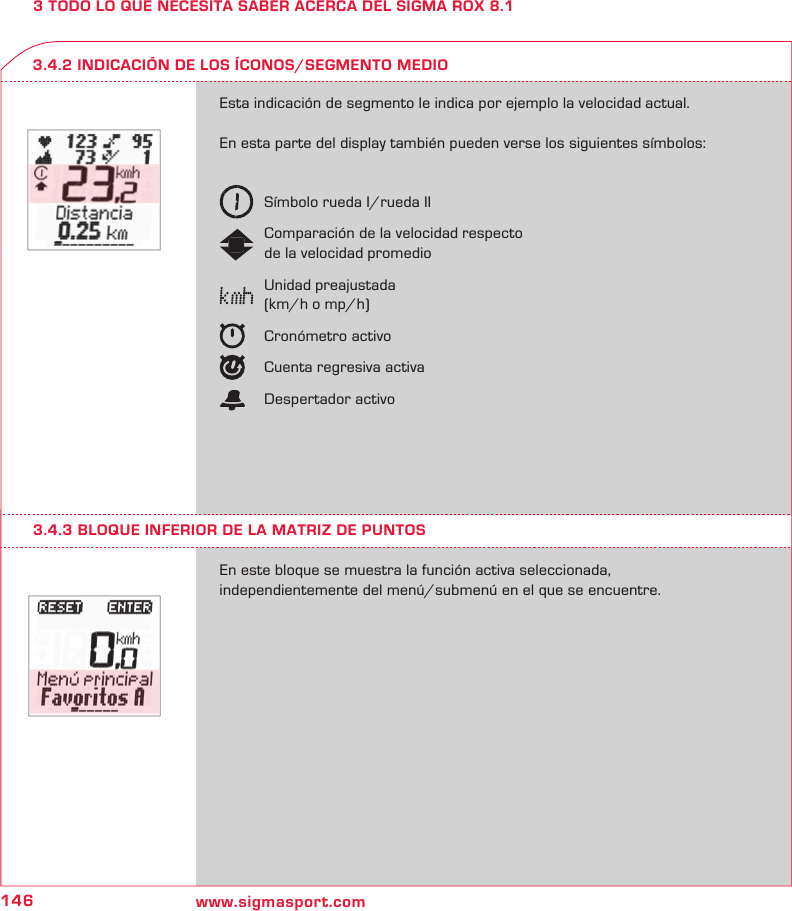

146 www.sigmasport.com3 TODO LO QUE NECESITA SABER ACERCA DEL SIGMA ROX 8.1Esta indicación de segmento le indica por ejemplo la velocidad actual. En esta parte del display también pueden verse los siguientes símbolos: Símbolo rueda I/rueda II Comparación de la velocidad respecto de la velocidad promedio Unidad preajustada (km/h o mp/h) Cronómetro activo Cuenta regresiva activa Despertador activoEn este bloque se muestra la función activa seleccionada, independientemente del menú/submenú en el que se encuentre.3.4.2 INDICACIÓN DE LOS ÍCONOS/SEGMENTO MEDIO3.4.3 BLOQUE INFERIOR DE LA MATRIZ DE PUNTOS

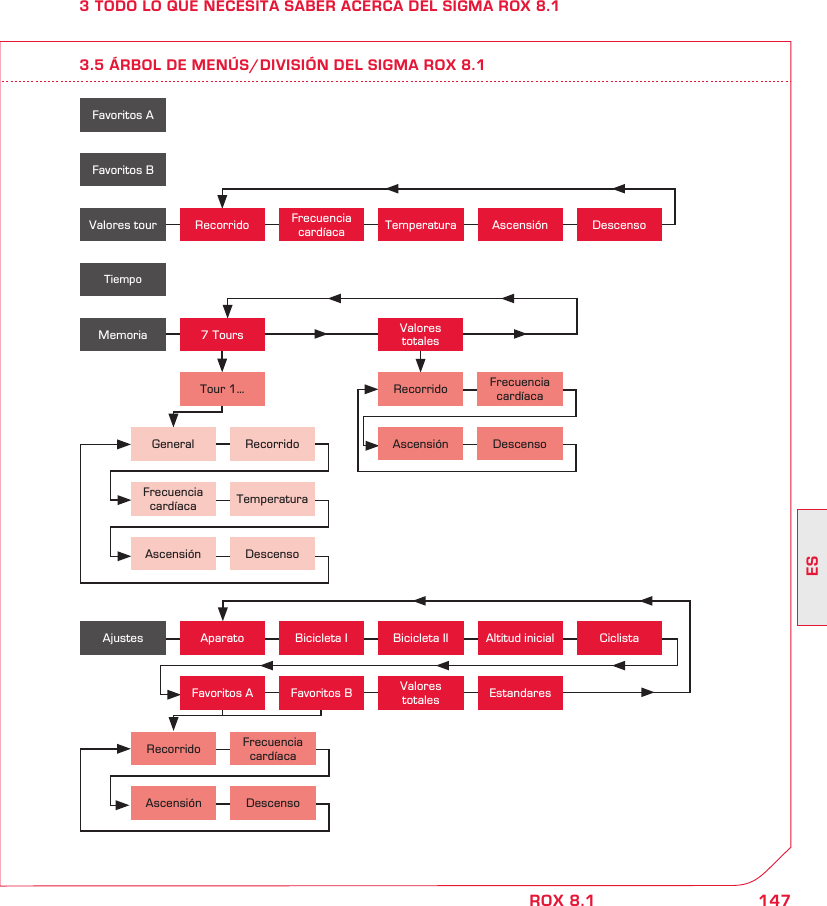

147ESROX 8.13 TODO LO QUE NECESITA SABER ACERCA DEL SIGMA ROX 8.13.5 ÁRBOL DE MENÚS/DIVISIÓN DEL SIGMA ROX 8.1Favoritos AFavoritos BTiempoValores tour Recorrido Frecuencia cardíaca Temperatura Ascensión DescensoMemoria 7 ToursTour 1…General RecorridoFrecuencia cardíaca TemperaturaAscensión DescensoValores totalesRecorrido Frecuencia cardíacaAscensión DescensoValores totales EstandaresAjustes Aparato Bicicleta I Bicicleta II Altitud inicial CiclistaFavoritos BRecorrido Frecuencia cardíacaAscensión DescensoFavoritos A

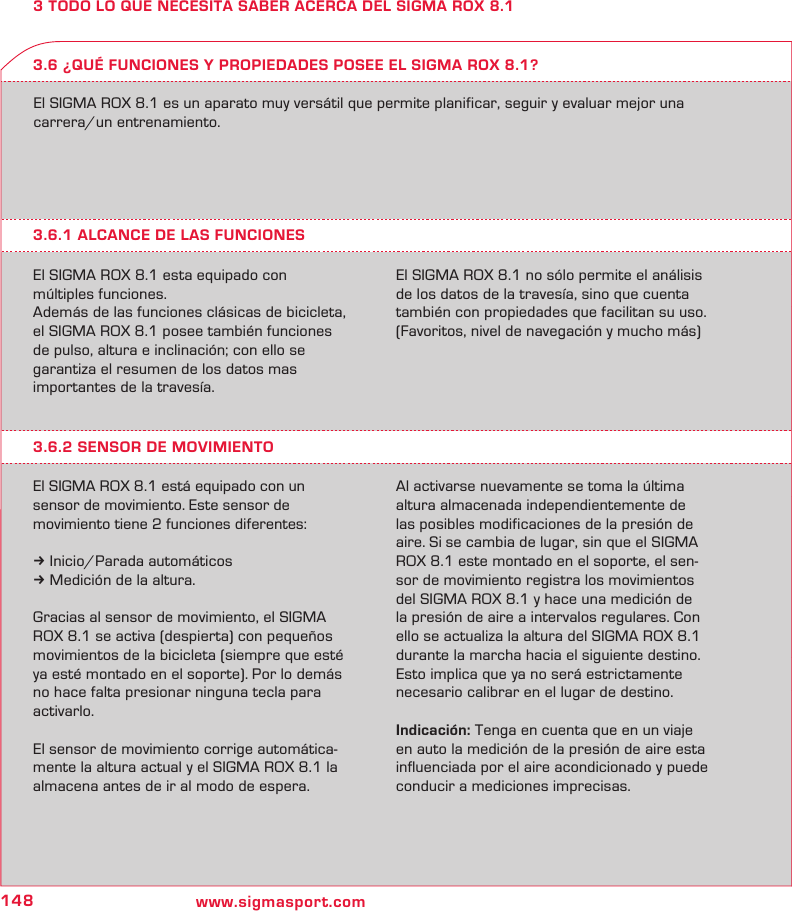

148 www.sigmasport.com3 TODO LO QUE NECESITA SABER ACERCA DEL SIGMA ROX 8.1El SIGMA ROX 8.1 es un aparato muy versátil que permite planificar, seguir y evaluar mejor una carrera/un entrenamiento.3.6.1 ALCANCE DE LAS FUNCIONESEl SIGMA ROX 8.1 esta equipado con múltiples funciones.Además de las funciones clásicas de bicicleta, el SIGMA ROX 8.1 posee también funciones de pulso, altura e inclinación; con ello se garantiza el resumen de los datos mas importantes de la travesía.El SIGMA ROX 8.1 no sólo permite el análisis de los datos de la travesía, sino que cuenta también con propiedades que facilitan su uso. (Favoritos, nivel de navegación y mucho más)3.6 ¿QUÉ FUNCIONES Y PROPIEDADES POSEE EL SIGMA ROX 8.1?3.6.2 SENSOR DE MOVIMIENTOEl SIGMA ROX 8.1 está equipado con un sensor de movimiento. Este sensor de movimiento tiene 2 funciones diferentes:k Inicio/Parada automáticosk Medición de la altura.Gracias al sensor de movimiento, el SIGMA ROX 8.1 se activa (despierta) con pequeños movimientos de la bicicleta (siempre que esté ya esté montado en el soporte). Por lo demás no hace falta presionar ninguna tecla para activarlo.El sensor de movimiento corrige automática-mente la altura actual y el SIGMA ROX 8.1 la almacena antes de ir al modo de espera. Al activarse nuevamente se toma la última altura almacenada independientemente de las posibles modificaciones de la presión de aire. Si se cambia de lugar, sin que el SIGMA ROX 8.1 este montado en el soporte, el sen-sor de movimiento registra los movimientos del SIGMA ROX 8.1 y hace una medición de la presión de aire a intervalos regulares. Con ello se actualiza la altura del SIGMA ROX 8.1 durante la marcha hacia el siguiente destino. Esto implica que ya no será estrictamente necesario calibrar en el lugar de destino.Indicación: Tenga en cuenta que en un viaje en auto la medición de la presión de aire esta influenciada por el aire acondicionado y puede conducir a mediciones imprecisas.

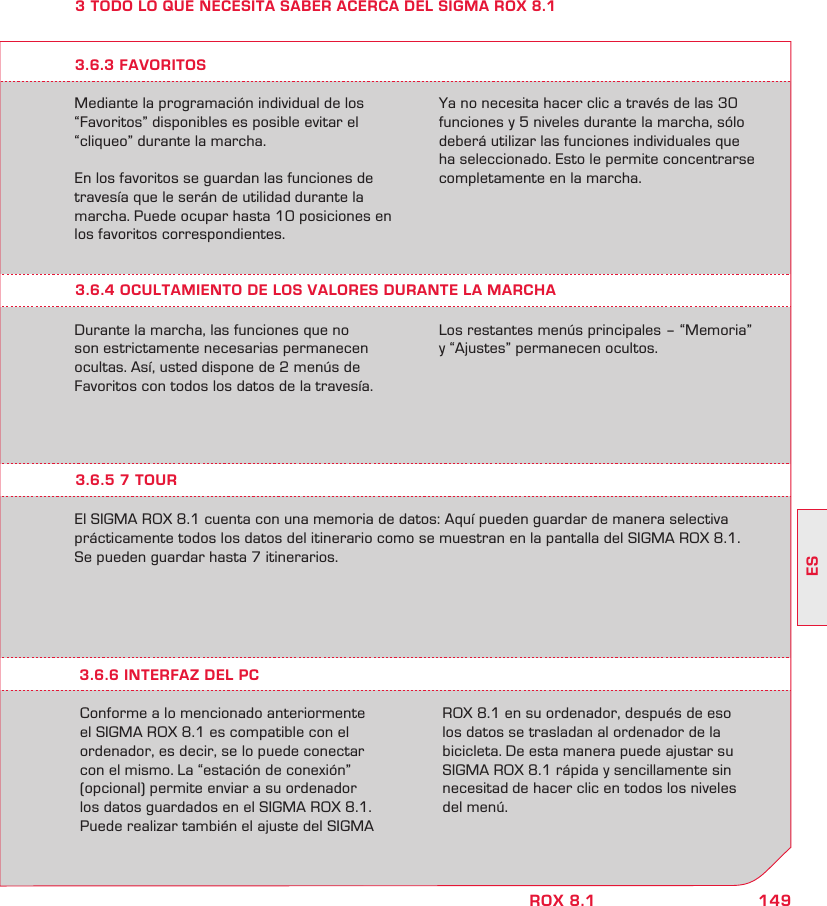

149ESROX 8.13 TODO LO QUE NECESITA SABER ACERCA DEL SIGMA ROX 8.1Mediante la programación individual de los “Favoritos” disponibles es posible evitar el “cliqueo” durante la marcha.En los favoritos se guardan las funciones de travesía que le serán de utilidad durante la marcha. Puede ocupar hasta 10 posiciones en los favoritos correspondientes.Ya no necesita hacer clic a través de las 30 funciones y 5 niveles durante la marcha, sólo deberá utilizar las funciones individuales que ha seleccionado. Esto le permite concentrarse completamente en la marcha.3.6.4 OCULTAMIENTO DE LOS VALORES DURANTE LA MARCHADurante la marcha, las funciones que no son estrictamente necesarias permanecen ocultas. Así, usted dispone de 2 menús de Favoritos con todos los datos de la travesía. Los restantes menús principales – “Memoria” y “Ajustes” permanecen ocultos.3.6.3 FAVORITOS3.6.5 7 TOUREl SIGMA ROX 8.1 cuenta con una memoria de datos: Aquí pueden guardar de manera selectiva prácticamente todos los datos del itinerario como se muestran en la pantalla del SIGMA ROX 8.1.Se pueden guardar hasta 7 itinerarios.Conforme a lo mencionado anteriormente el SIGMA ROX 8.1 es compatible con el ordenador, es decir, se lo puede conectar con el mismo. La “estación de conexión” (opcional) permite enviar a su ordenador los datos guardados en el SIGMA ROX 8.1.Puede realizar también el ajuste del SIGMA ROX 8.1 en su ordenador, después de eso los datos se trasladan al ordenador de la bicicleta. De esta manera puede ajustar su SIGMA ROX 8.1 rápida y sencillamente sin necesitad de hacer clic en todos los niveles del menú.3.6.6 INTERFAZ DEL PC

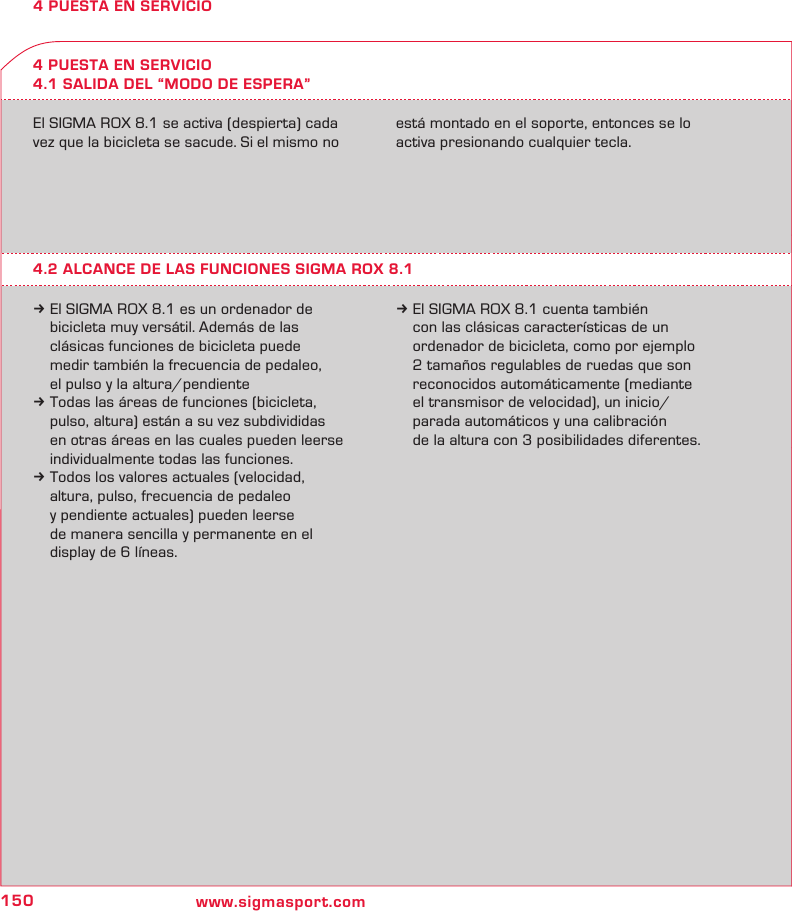

150 www.sigmasport.com4 PUESTA EN SERVICIO4 PUESTA EN SERVICIO4.1 SALIDA DEL “MODO DE ESPERA”El SIGMA ROX 8.1 se activa (despierta) cada vez que la bicicleta se sacude. Si el mismo no está montado en el soporte, entonces se lo activa presionando cualquier tecla.4.2 ALCANCE DE LAS FUNCIONES SIGMA ROX 8.1k El SIGMA ROX 8.1 es un ordenador de bicicleta muy versátil. Además de las clásicas funciones de bicicleta puede medir también la frecuencia de pedaleo, el pulso y la altura/pendientek Todas las áreas de funciones (bicicleta, pulso, altura) están a su vez subdivididas en otras áreas en las cuales pueden leerse individualmente todas las funciones.k Todos los valores actuales (velocidad, altura, pulso, frecuencia de pedaleo y pendiente actuales) pueden leerse de manera sencilla y permanente en el display de 6 líneas.k El SIGMA ROX 8.1 cuenta también con las clásicas características de un ordenador de bicicleta, como por ejemplo 2 tamaños regulables de ruedas que son reconocidos automáticamente (mediante el transmisor de velocidad), un inicio/ parada automáticos y una calibración de la altura con 3 posibilidades diferentes.

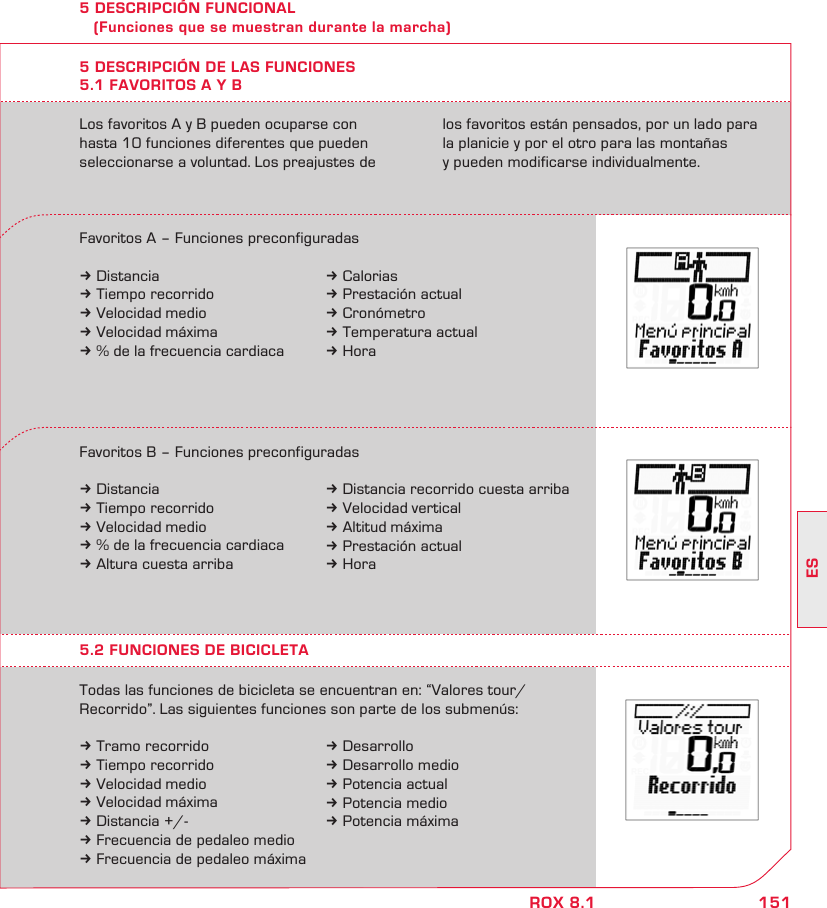

151ESROX 8.15 DESCRIPCIÓN FUNCIONAL (Funciones que se muestran durante la marcha)Los favoritos A y B pueden ocuparse con hasta 10 funciones diferentes que pueden seleccionarse a voluntad. Los preajustes de los favoritos están pensados, por un lado para la planicie y por el otro para las montañas y pueden modificarse individualmente.5 DESCRIPCIÓN DE LAS FUNCIONES5.1 FAVORITOS A Y BFavoritos A – Funciones preconfiguradask Distanciak Tiempo recorridok Velocidad mediok Velocidad máximak % de la frecuencia cardiacaFavoritos B – Funciones preconfiguradask Distanciak Tiempo recorridok Velocidad mediok % de la frecuencia cardiacak Altura cuesta arribaTodas las funciones de bicicleta se encuentran en: “Valores tour/ Recorrido”. Las siguientes funciones son parte de los submenús:k Tramo recorridok Tiempo recorridok Velocidad mediok Velocidad máximak Distancia +/-k Frecuencia de pedaleo mediok Frecuencia de pedaleo máximak Caloriask Prestación actualk Cronómetrok Temperatura actualk Horak Distancia recorrido cuesta arribak Velocidad verticalk Altitud máximak Prestación actualk Hora5.2 FUNCIONES DE BICICLETAk Desarrollok Desarrollo mediok Potencia actualk Potencia mediok Potencia máxima

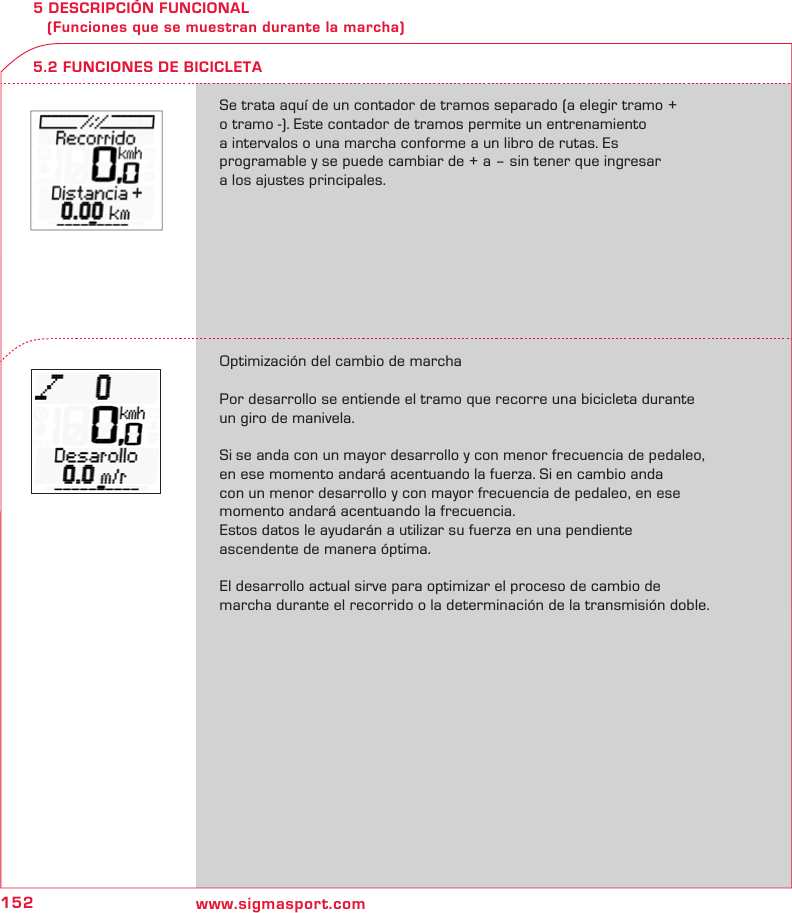

152 www.sigmasport.com5 DESCRIPCIÓN FUNCIONAL (Funciones que se muestran durante la marcha)Se trata aquí de un contador de tramos separado (a elegir tramo + o tramo -). Este contador de tramos permite un entrenamiento a intervalos o una marcha conforme a un libro de rutas. Es programable y se puede cambiar de + a – sin tener que ingresar a los ajustes principales.Optimización del cambio de marchaPor desarrollo se entiende el tramo que recorre una bicicleta durante un giro de manivela.Si se anda con un mayor desarrollo y con menor frecuencia de pedaleo, en ese momento andará acentuando la fuerza. Si en cambio anda con un menor desarrollo y con mayor frecuencia de pedaleo, en ese momento andará acentuando la frecuencia.Estos datos le ayudarán a utilizar su fuerza en una pendiente ascendente de manera óptima. El desarrollo actual sirve para optimizar el proceso de cambio de marcha durante el recorrido o la determinación de la transmisión doble.5.2 FUNCIONES DE BICICLETA
153ESROX 8.15 DESCRIPCIÓN FUNCIONAL (Funciones que se muestran durante la marcha)5.3 FUNCIONES DE FRECUENCIA CARDÍACAEl SIGMA ROX 8.1 cuenta con 3 zonas de frecuencia cardíaca. Estas zonas se calculan automáticamente ingresando los ajustes del “usuario”.Estas 3 zonas precalculadas son: k Zona 1: 55-70 % de la FC máx. Entrenamiento de regeneración.k Zona 2: 70-80 % de la FC máx. Entrenamiento de la circulación sanguínea.k Zona 3: 80-100 % de la FC máx. Entrenamiento de rendimientoTodas las funciones de frecuencia cardíaca se encuentran en: “Valores tour/Frecuencia cardíaca”. Las siguientes funciones son parte de los submenús:k % de la frecuencia cardíaca máximak Frecuencia cardíaca mediok Frecuencia cardíaca máximak Tiempo en la primera zona5.4 FUNCIONES DE TEMPERATURATodas las funciones de temperatura se encuentran en: “Valores tour/Temperatura”. Las siguientes funciones son parte de los submenús:k Temperatura actualk Temperatura mínimak Temperatura máximak Tiempo en la segunda zonak Tiempo en la tercera zonak Consumo de calorías

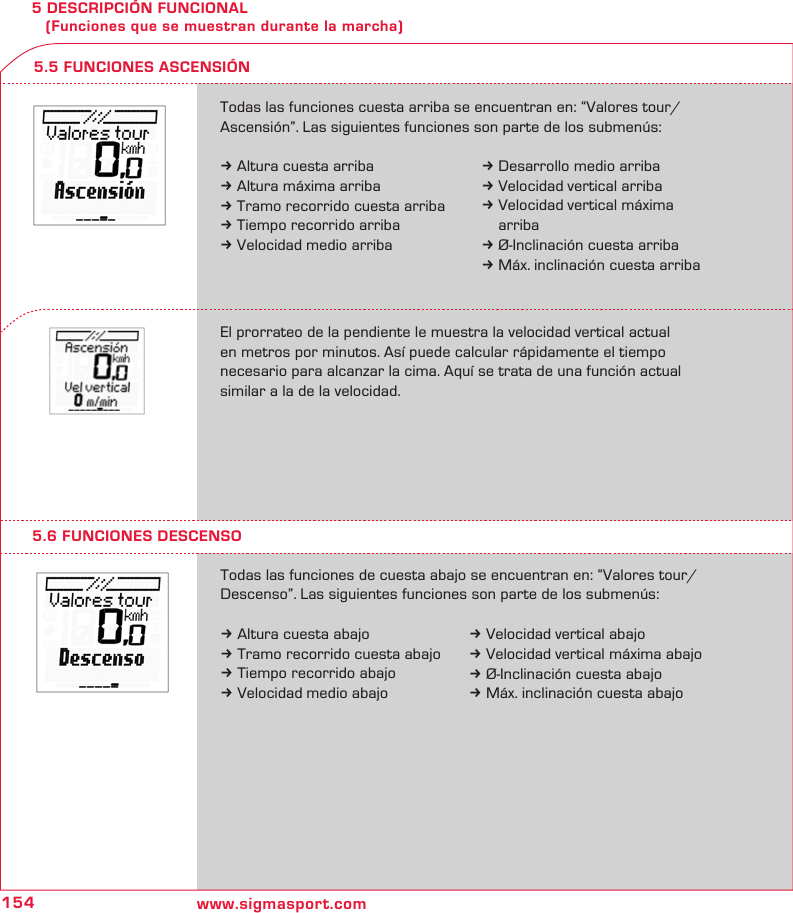

154 www.sigmasport.com5 DESCRIPCIÓN FUNCIONAL (Funciones que se muestran durante la marcha)5.6 FUNCIONES DESCENSOTodas las funciones de cuesta abajo se encuentran en: “Valores tour/Descenso”. Las siguientes funciones son parte de los submenús:k Altura cuesta abajok Tramo recorrido cuesta abajok Tiempo recorrido abajok Velocidad medio abajo5.5 FUNCIONES ASCENSIÓNTodas las funciones cuesta arriba se encuentran en: “Valores tour/ Ascensión”. Las siguientes funciones son parte de los submenús:k Altura cuesta arribak Altura máxima arribak Tramo recorrido cuesta arribak Tiempo recorrido arribak Velocidad medio arribaEl prorrateo de la pendiente le muestra la velocidad vertical actual en metros por minutos. Así puede calcular rápidamente el tiempo necesario para alcanzar la cima. Aquí se trata de una función actual similar a la de la velocidad.k Desarrollo medio arribak Velocidad vertical arribak Velocidad vertical máxima arribak Ø-Inclinación cuesta arribak Máx. inclinación cuesta arribak Velocidad vertical abajok Velocidad vertical máxima abajok Ø-Inclinación cuesta abajok Máx. inclinación cuesta abajo
155ESROX 8.1nnnn5 DESCRIPCIÓN FUNCIONAL (Funciones que se muestran durante la marcha)El SIGMA ROX 8.1 está equipado con un modo de luz. La luz puede activarse o desactivarse (véanse para ello los siguientes dibujos). Si la luz está activada, la misma se enciende cada vez que se presiona la tecla y permanece encendida durante 3 seg., siempre que no se presione ninguna tecla dentro de estos 3 seg. La indicación no se modifica con el uso de la luz.Para activar una función con la luz encendida deberá presionar una segunda tecla en un lapso de 3 segundos hasta alcanzar la función deseada.Indicación: Si el SIGMA ROX 8.1 se encuentra en el modo de espera, el regulador de luz se desactiva automáticamente.5.8 FUNCIONES ESPECIALES5.8.1 REGULADOR DE LUZTodas las funciones de tiempo se encuentran en: “Tiempo”.Las siguientes funciones son parte de los submenús:k Horak Fechak Cronómetrok Cuenta atrásk DespertadorEl cronómetro se inicia o se detiene con las teclas superiores derechas. Con la tecla izquierda puede volver el cronómetro a 0. El cronómetro funciona independientemente del tiempo de marcha y por lo tanto debe iniciarse/detenerse manualmente.Presione la tecla superior derecha para poder programar previamente la cuenta regresiva. Para ajustar el tiempo siga las indicaciones del display. Una vez ajustado el tiempo, inicie o detenga la cuenta regresiva presionando la tecla superior derecha. Para volver la cuenta regresiva a 0 presione la tecla izquierda.5.7 FUNCIONES DE TIEMPO

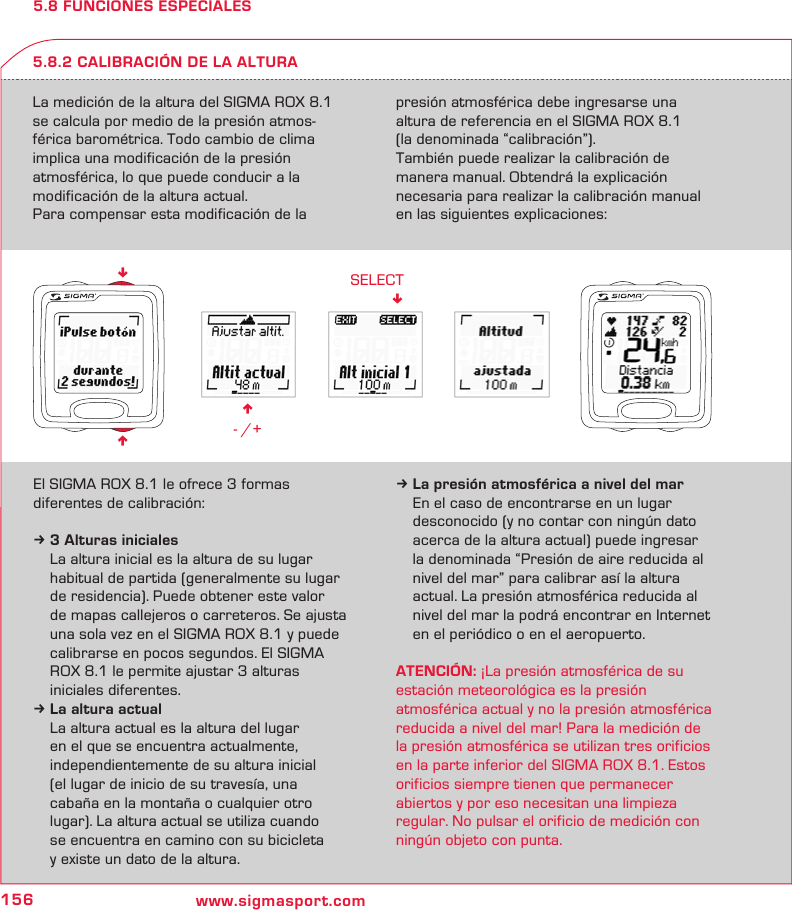

156 www.sigmasport.comn - /+SELECT!nn5.8 FUNCIONES ESPECIALESLa medición de la altura del SIGMA ROX 8.1 se calcula por medio de la presión atmos- férica barométrica. Todo cambio de clima implica una modificación de la presión atmosférica, lo que puede conducir a la modificación de la altura actual.Para compensar esta modificación de la presión atmosférica debe ingresarse una altura de referencia en el SIGMA ROX 8.1 (la denominada “calibración”).También puede realizar la calibración de manera manual. Obtendrá la explicación necesaria para realizar la calibración manual en las siguientes explicaciones:5.8.2 CALIBRACIÓN DE LA ALTURAEl SIGMA ROX 8.1 le ofrece 3 formas diferentes de calibración:k 3 Alturas iniciales La altura inicial es la altura de su lugar habitual de partida (generalmente su lugar de residencia). Puede obtener este valor de mapas callejeros o carreteros. Se ajusta una sola vez en el SIGMA ROX 8.1 y puede calibrarse en pocos segundos. El SIGMA ROX 8.1 le permite ajustar 3 alturas iniciales diferentes.k La altura actual La altura actual es la altura del lugar en el que se encuentra actualmente, independientemente de su altura inicial (el lugar de inicio de su travesía, una cabaña en la montaña o cualquier otro lugar). La altura actual se utiliza cuando se encuentra en camino con su bicicleta y existe un dato de la altura.k La presión atmosférica a nivel del mar En el caso de encontrarse en un lugar desconocido (y no contar con ningún dato acerca de la altura actual) puede ingresar la denominada “Presión de aire reducida al nivel del mar” para calibrar así la altura actual. La presión atmosférica reducida al nivel del mar la podrá encontrar en Internet en el periódico o en el aeropuerto.ATENCIÓN: ¡La presión atmosférica de su estación meteorológica es la presión atmosférica actual y no la presión atmosférica reducida a nivel del mar! Para la medición de la presión atmosférica se utilizan tres orificios en la parte inferior del SIGMA ROX 8.1. Estos orificios siempre tienen que permanecer abiertos y por eso necesitan una limpieza regular. No pulsar el orificio de medición con ningún objeto con punta.

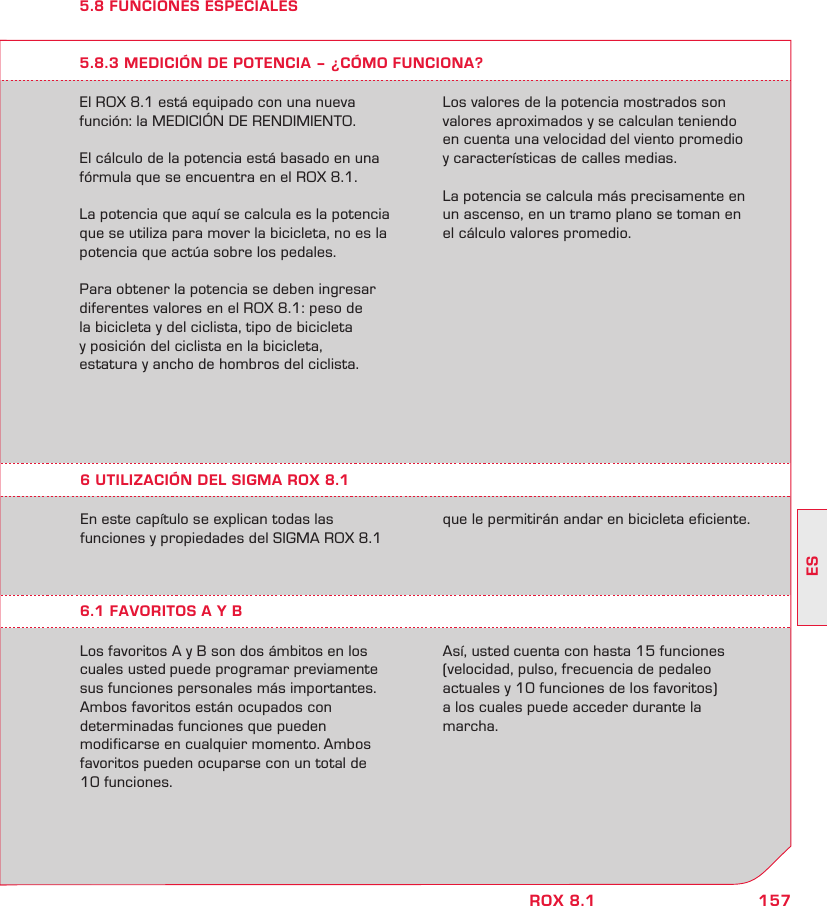

157ESROX 8.15.8 FUNCIONES ESPECIALESEl ROX 8.1 está equipado con una nueva función: la MEDICIÓN DE RENDIMIENTO.El cálculo de la potencia está basado en una fórmula que se encuentra en el ROX 8.1.La potencia que aquí se calcula es la potencia que se utiliza para mover la bicicleta, no es la potencia que actúa sobre los pedales.Para obtener la potencia se deben ingresar diferentes valores en el ROX 8.1: peso de la bicicleta y del ciclista, tipo de bicicleta y posición del ciclista en la bicicleta, estatura y ancho de hombros del ciclista. 5.8.3 MEDICIÓN DE POTENCIA – ¿CÓMO FUNCIONA?Los valores de la potencia mostrados son valores aproximados y se calculan teniendo en cuenta una velocidad del viento promedio y características de calles medias. La potencia se calcula más precisamente en un ascenso, en un tramo plano se toman en el cálculo valores promedio.En este capítulo se explican todas las funciones y propiedades del SIGMA ROX 8.1 6.1 FAVORITOS A Y BLos favoritos A y B son dos ámbitos en los cuales usted puede programar previamente sus funciones personales más importantes. Ambos favoritos están ocupados con determinadas funciones que pueden modificarse en cualquier momento. Ambos favoritos pueden ocuparse con un total de 10 funciones. Así, usted cuenta con hasta 15 funciones (velocidad, pulso, frecuencia de pedaleo actuales y 10 funciones de los favoritos) a los cuales puede acceder durante la marcha.6 UTILIZACIÓN DEL SIGMA ROX 8.1que le permitirán andar en bicicleta eficiente.

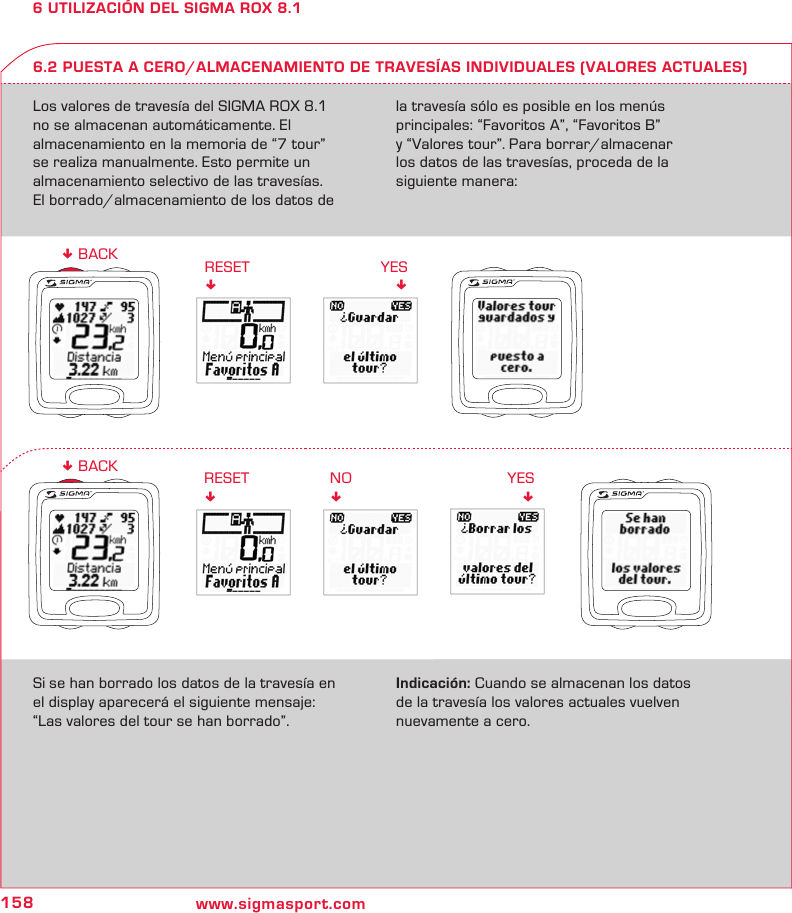

158 www.sigmasport.comYES!RESET!RESET!! BACKNO!YES!! BACK6 UTILIZACIÓN DEL SIGMA ROX 8.16.2 PUESTA A CERO/ALMACENAMIENTO DE TRAVESÍAS INDIVIDUALES (VALORES ACTUALES)Los valores de travesía del SIGMA ROX 8.1 no se almacenan automáticamente. El almacenamiento en la memoria de “7 tour” se realiza manualmente. Esto permite un almacenamiento selectivo de las travesías. El borrado/almacenamiento de los datos de la travesía sólo es posible en los menús principales: “Favoritos A”, “Favoritos B” y “Valores tour”. Para borrar/almacenar los datos de las travesías, proceda de la siguiente manera:Si se han borrado los datos de la travesía en el display aparecerá el siguiente mensaje: “Las valores del tour se han borrado”.Indicación: Cuando se almacenan los datos de la travesía los valores actuales vuelven nuevamente a cero.

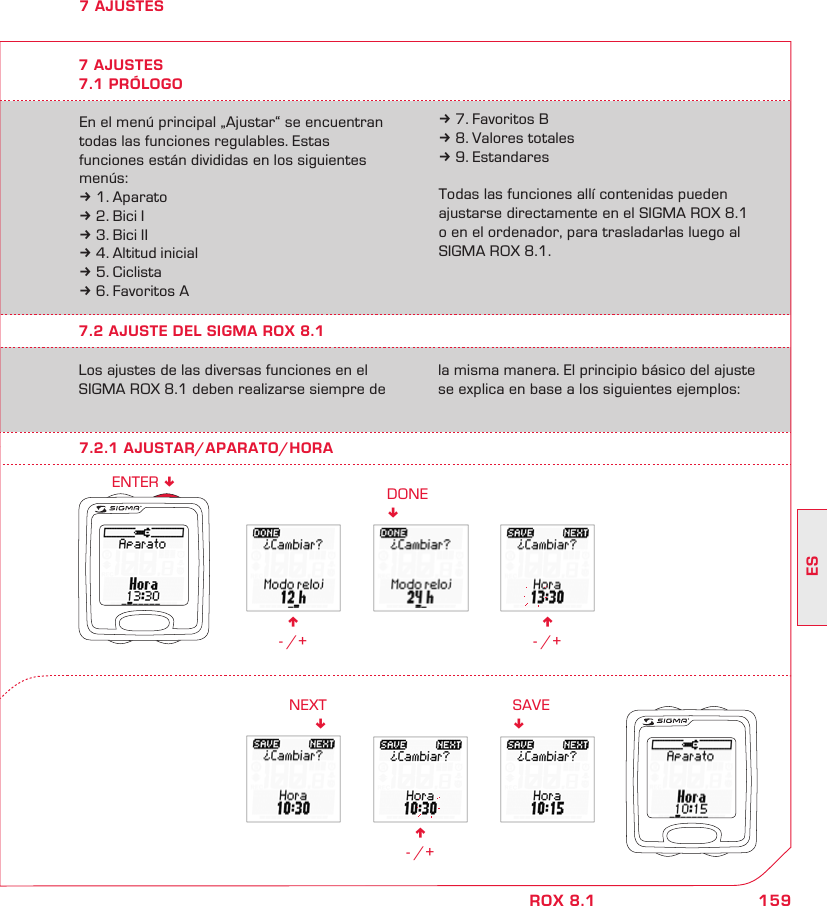

159ESROX 8.1n - /+DONE!n - /+n - /+NEXT!SAVE!ENTER !7 AJUSTESEn el menú principal „Ajustar“ se encuentran todas las funciones regulables. Estas funciones están divididas en los siguientes menús:k 1. Aparatok 2. Bici Ik 3. Bici IIk 4. Altitud inicialk 5. Ciclistak 6. Favoritos Ak 7. Favoritos Bk 8. Valores totalesk 9. EstandaresTodas las funciones allí contenidas pueden ajustarse directamente en el SIGMA ROX 8.1 o en el ordenador, para trasladarlas luego al SIGMA ROX 8.1.7.2 AJUSTE DEL SIGMA ROX 8.1Los ajustes de las diversas funciones en el SIGMA ROX 8.1 deben realizarse siempre de la misma manera. El principio básico del ajuste se explica en base a los siguientes ejemplos:7 AJUSTES7.1 PRÓLOGO7.2.1 AJUSTAR/APARATO/HORA

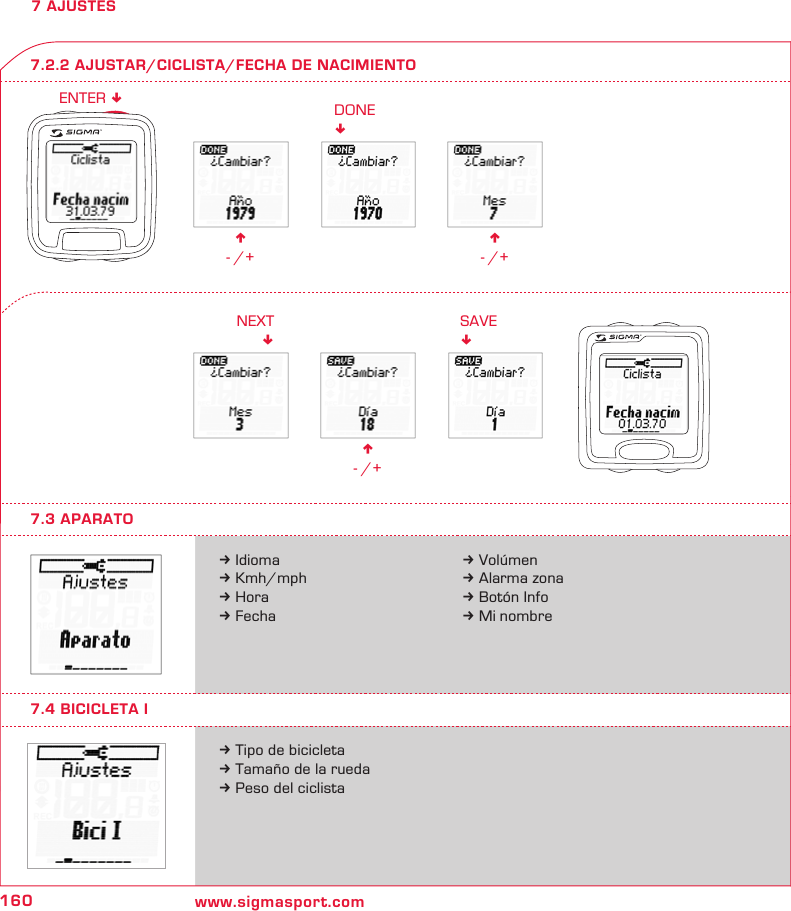

160 www.sigmasport.comn - /+DONE!n - /+n - /+NEXT!SAVE!ENTER !7 AJUSTESk Idiomak Kmh/mphk Horak Fechak Tipo de bicicletak Tamaño de la ruedak Peso del ciclista7.3 APARATO7.2.2 AJUSTAR/CICLISTA/FECHA DE NACIMIENTOk Volúmenk Alarma zonak Botón Infok Mi nombre7.4 BICICLETA I

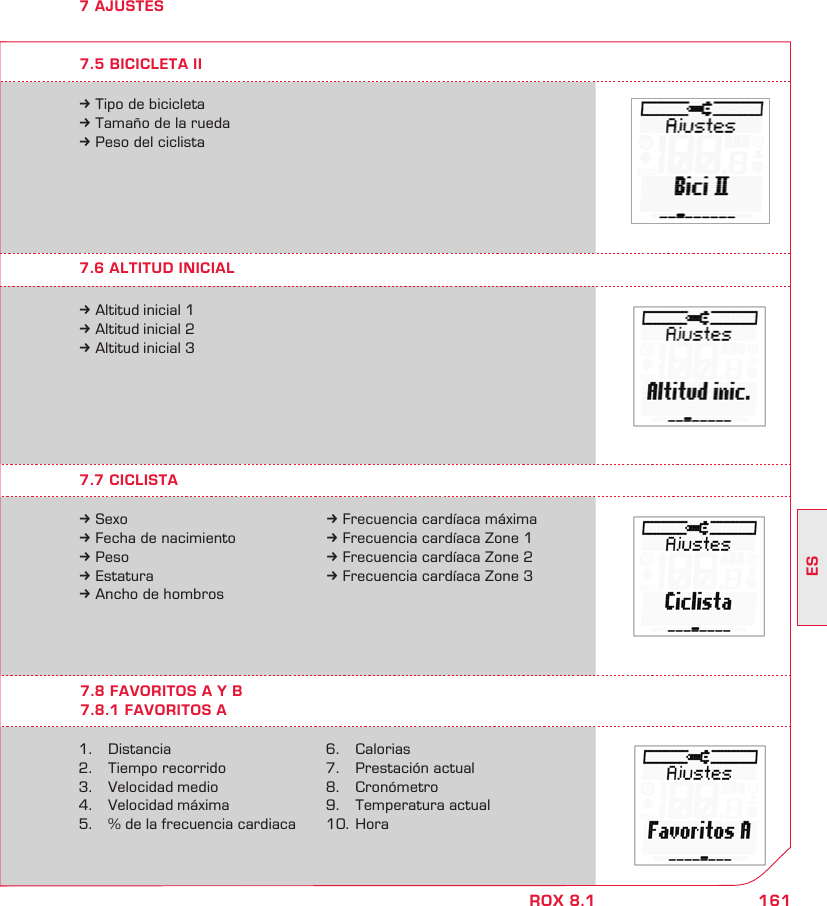

161ESROX 8.17 AJUSTES7.7 CICLISTA7.6 ALTITUD INICIAL7.8 FAVORITOS A Y B7.8.1 FAVORITOS Ak Sexok Fecha de nacimientok Pesok Estaturak Ancho de hombros1. Distancia2. Tiempo recorrido3. Velocidad medio4. Velocidad máxima5. % de la frecuencia cardiacak Altitud inicial 1k Altitud inicial 2k Altitud inicial 3k Frecuencia cardíaca máximak Frecuencia cardíaca Zone 1k Frecuencia cardíaca Zone 2k Frecuencia cardíaca Zone 36. Calorias7. Prestación actual8. Cronómetro9. Temperatura actual10. Horak Tipo de bicicletak Tamaño de la ruedak Peso del ciclista7.5 BICICLETA II

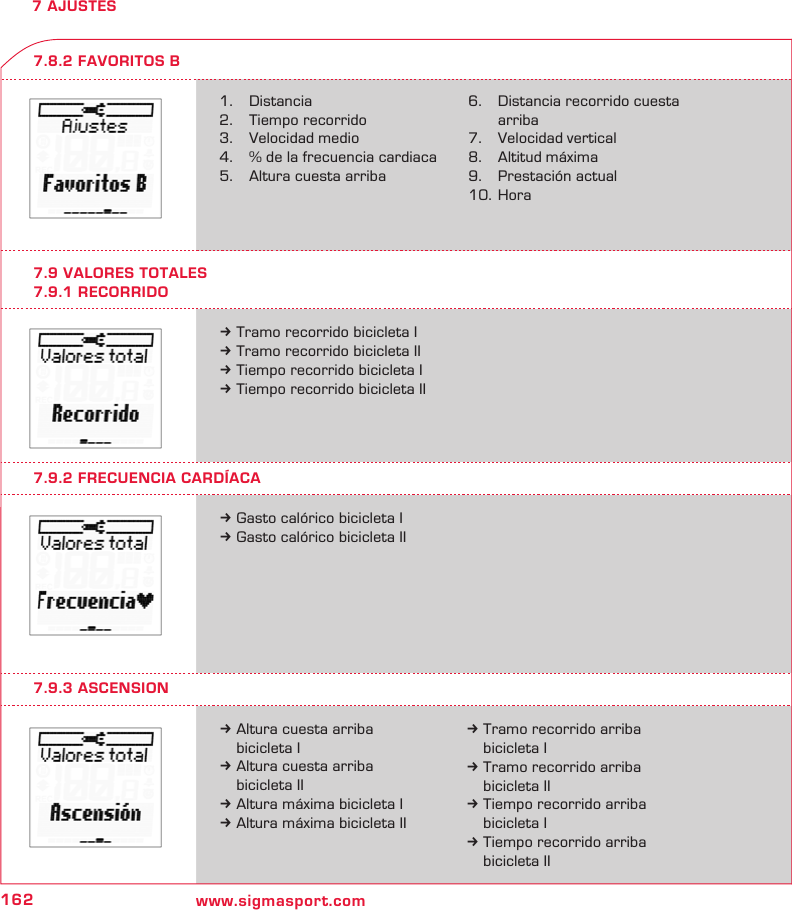

162 www.sigmasport.com7 AJUSTES7.8.2 FAVORITOS B1. Distancia2. Tiempo recorrido3. Velocidad medio4. % de la frecuencia cardiaca5. Altura cuesta arriba6. Distancia recorrido cuesta arriba7. Velocidad vertical8. Altitud máxima9. Prestación actual10. Hora7.9 VALORES TOTALES7.9.1 RECORRIDOk Gasto calórico bicicleta Ik Gasto calórico bicicleta IIk Altura cuesta arriba bicicleta Ik Altura cuesta arriba bicicleta IIk Altura máxima bicicleta Ik Altura máxima bicicleta IIk Tramo recorrido bicicleta Ik Tramo recorrido bicicleta IIk Tiempo recorrido bicicleta Ik Tiempo recorrido bicicleta II7.9.2 FRECUENCIA CARDÍACA7.9.3 ASCENSIONk Tramo recorrido arriba bicicleta Ik Tramo recorrido arriba bicicleta IIk Tiempo recorrido arriba bicicleta Ik Tiempo recorrido arriba bicicleta II
163ESROX 8.1n - /+ENTER!ENTER !LOAD!YES!7 AJUSTES7.10 ESTANDARESPuede llevar el SIGMA ROX 8.1 en cualquier momento a su estándares. Con ello, todos los valores totales se ponen en 0 y todos los ajustes previos se muestran con sus valores iniciales (como salen de fábrica).Para regresar a los estándares proceda de la siguiente manera:Después de que el SIGMA ROX 8.1 ha regresado a su configuración original de fábrica, el ordenador vuelve al modo de “sueño profundo”. Para salir de este modo, siga el procedimiento descrito en el Cap. 3.1.k Altura cuesta abajo bicicleta Ik Altura cuesta abajo bicicleta IIk Tramo recorrido abajo bicicleta Ik Tramo recorrido abajo bicicleta II7.9.4 DESCENSOk Tiempo recorrido abajo bicicleta Ik Tiempo recorrido abajo bicicleta II

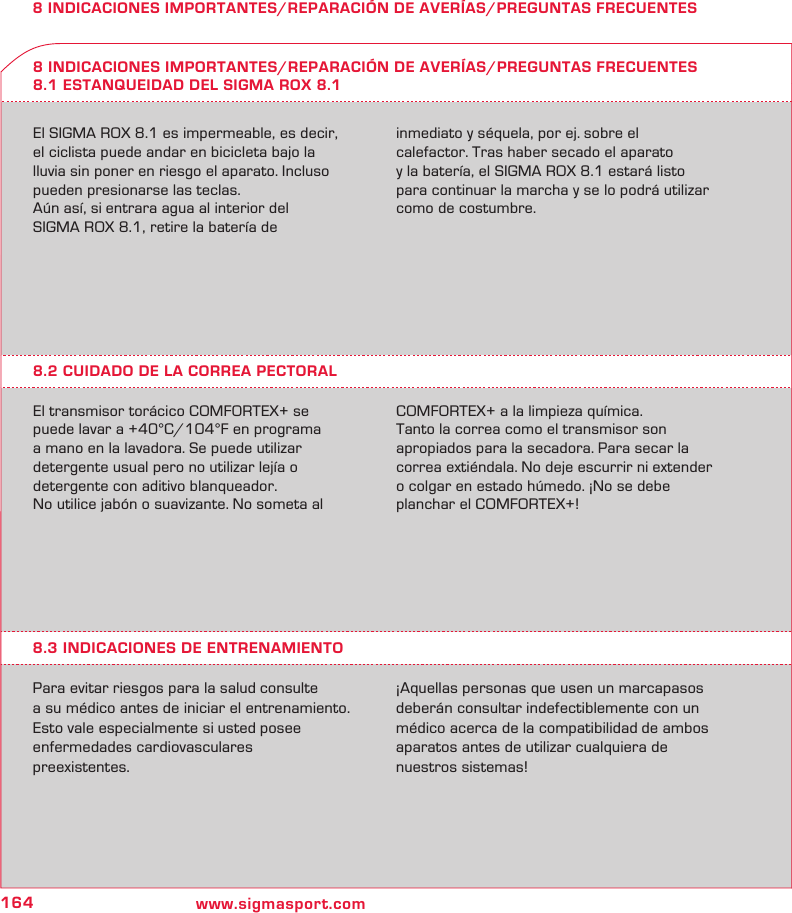

164 www.sigmasport.com8 INDICACIONES IMPORTANTES/REPARACIÓN DE AVERÍAS/PREGUNTAS FRECUENTESEl SIGMA ROX 8.1 es impermeable, es decir, el ciclista puede andar en bicicleta bajo la lluvia sin poner en riesgo el aparato. Incluso pueden presionarse las teclas.Aún así, si entrara agua al interior del SIGMA ROX 8.1, retire la batería de inmediato y séquela, por ej. sobre el calefactor. Tras haber secado el aparato y la batería, el SIGMA ROX 8.1 estará listo para continuar la marcha y se lo podrá utilizar como de costumbre.8 INDICACIONES IMPORTANTES/REPARACIÓN DE AVERÍAS/PREGUNTAS FRECUENTES8.1 ESTANQUEIDAD DEL SIGMA ROX 8.18.2 CUIDADO DE LA CORREA PECTORALEl transmisor torácico COMFORTEX+ se puede lavar a +40°C/104°F en programa a mano en la lavadora. Se puede utilizar detergente usual pero no utilizar lejía o detergente con aditivo blanqueador.No utilice jabón o suavizante. No someta al COMFORTEX+ a la limpieza química.Tanto la correa como el transmisor son apropiados para la secadora. Para secar la correa extiéndala. No deje escurrir ni extender o colgar en estado húmedo. ¡No se debe planchar el COMFORTEX+!8.3 INDICACIONES DE ENTRENAMIENTOPara evitar riesgos para la salud consulte a su médico antes de iniciar el entrenamiento. Esto vale especialmente si usted posee enfermedades cardiovasculares preexistentes.¡Aquellas personas que usen un marcapasos deberán consultar indefectiblemente con un médico acerca de la compatibilidad de ambos aparatos antes de utilizar cualquiera de nuestros sistemas!

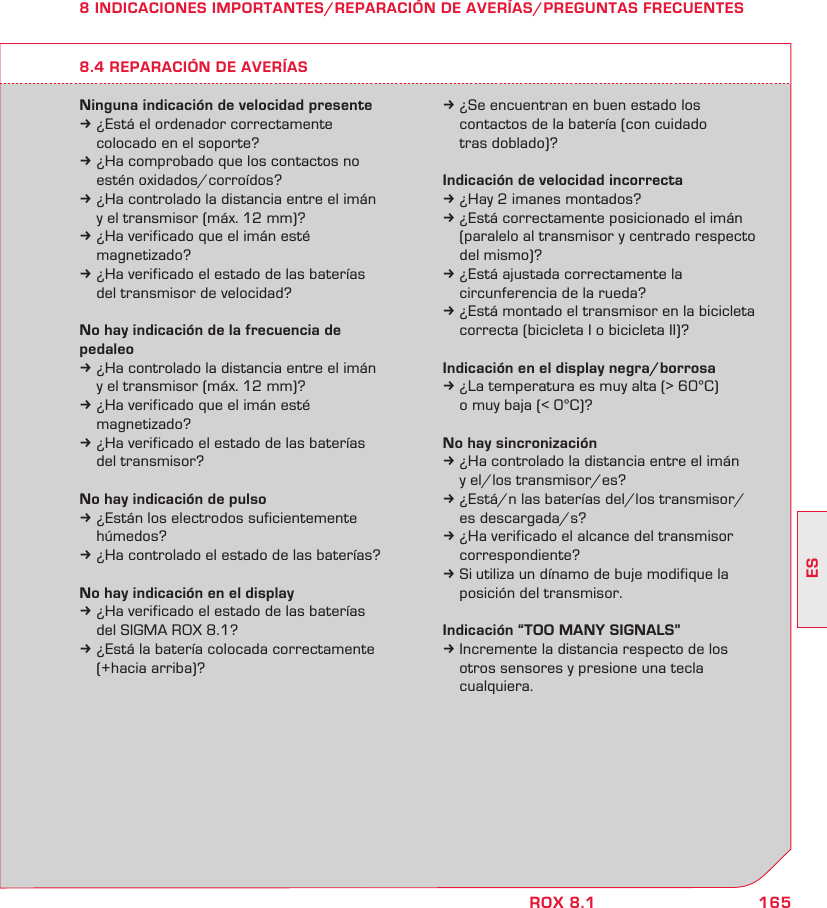

165ESROX 8.18 INDICACIONES IMPORTANTES/REPARACIÓN DE AVERÍAS/PREGUNTAS FRECUENTESNinguna indicación de velocidad presentek ¿Está el ordenador correctamente colocado en el soporte?k ¿Ha comprobado que los contactos no estén oxidados/corroídos?k ¿Ha controlado la distancia entre el imán y el transmisor (máx. 12 mm)?k ¿Ha verificado que el imán esté magnetizado?k ¿Ha verificado el estado de las baterías del transmisor de velocidad?No hay indicación de la frecuencia de pedaleok ¿Ha controlado la distancia entre el imán y el transmisor (máx. 12 mm)?k ¿Ha verificado que el imán esté magnetizado?k ¿Ha verificado el estado de las baterías del transmisor?No hay indicación de pulsok ¿Están los electrodos suficientemente húmedos?k ¿Ha controlado el estado de las baterías?No hay indicación en el displayk ¿Ha verificado el estado de las baterías del SIGMA ROX 8.1?k ¿Está la batería colocada correctamente (+hacia arriba)?k ¿Se encuentran en buen estado los contactos de la batería (con cuidado tras doblado)?Indicación de velocidad incorrectak ¿Hay 2 imanes montados?k ¿Está correctamente posicionado el imán (paralelo al transmisor y centrado respecto del mismo)?k ¿Está ajustada correctamente la circunferencia de la rueda?k ¿Está montado el transmisor en la bicicleta correcta (bicicleta I o bicicleta II)?Indicación en el display negra/borrosak ¿La temperatura es muy alta (> 60°C) o muy baja (< 0°C)?No hay sincronizaciónk ¿Ha controlado la distancia entre el imán y el/los transmisor/es?k ¿Está/n las baterías del/los transmisor/ es descargada/s?k ¿Ha verificado el alcance del transmisor correspondiente?k Si utiliza un dínamo de buje modifique la posición del transmisor.Indicación “TOO MANY SIGNALS”k Incremente la distancia respecto de los otros sensores y presione una tecla cualquiera.8.4 REPARACIÓN DE AVERÍAS

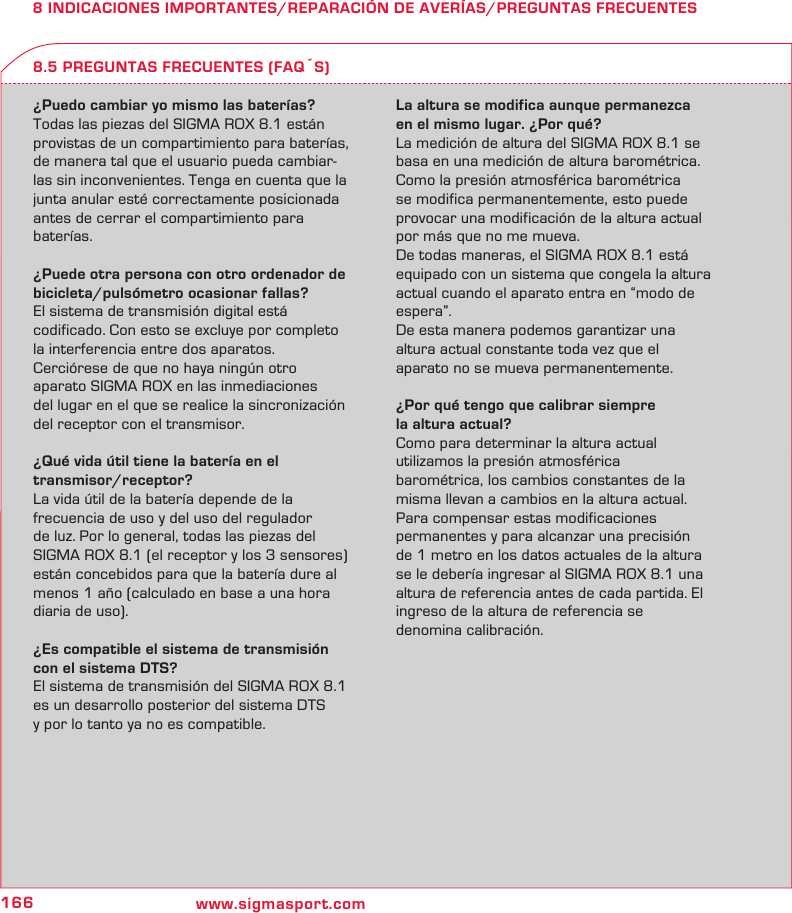

166 www.sigmasport.com8 INDICACIONES IMPORTANTES/REPARACIÓN DE AVERÍAS/PREGUNTAS FRECUENTES¿Puedo cambiar yo mismo las baterías?Todas las piezas del SIGMA ROX 8.1 están provistas de un compartimiento para baterías, de manera tal que el usuario pueda cambiar-las sin inconvenientes. Tenga en cuenta que la junta anular esté correctamente posicionada antes de cerrar el compartimiento para baterías.¿Puede otra persona con otro ordenador de bicicleta/pulsómetro ocasionar fallas?El sistema de transmisión digital está codificado. Con esto se excluye por completo la interferencia entre dos aparatos. Cerciórese de que no haya ningún otro aparato SIGMA ROX en las inmediaciones del lugar en el que se realice la sincronización del receptor con el transmisor.¿Qué vida útil tiene la batería en el transmisor/receptor?La vida útil de la batería depende de la frecuencia de uso y del uso del regulador de luz. Por lo general, todas las piezas del SIGMA ROX 8.1 (el receptor y los 3 sensores) están concebidos para que la batería dure al menos 1 año (calculado en base a una hora diaria de uso).¿Es compatible el sistema de transmisión con el sistema DTS?El sistema de transmisión del SIGMA ROX 8.1 es un desarrollo posterior del sistema DTS y por lo tanto ya no es compatible.La altura se modifica aunque permanezca en el mismo lugar. ¿Por qué?La medición de altura del SIGMA ROX 8.1 se basa en una medición de altura barométrica. Como la presión atmosférica barométrica se modifica permanentemente, esto puede provocar una modificación de la altura actual por más que no me mueva.De todas maneras, el SIGMA ROX 8.1 está equipado con un sistema que congela la altura actual cuando el aparato entra en “modo de espera”.De esta manera podemos garantizar una altura actual constante toda vez que el aparato no se mueva permanentemente.¿Por qué tengo que calibrar siempre la altura actual?Como para determinar la altura actual utilizamos la presión atmosférica barométrica, los cambios constantes de la misma llevan a cambios en la altura actual. Para compensar estas modificaciones permanentes y para alcanzar una precisión de 1 metro en los datos actuales de la altura se le debería ingresar al SIGMA ROX 8.1 una altura de referencia antes de cada partida. El ingreso de la altura de referencia se denomina calibración.8.5 PREGUNTAS FRECUENTES (FAQS)

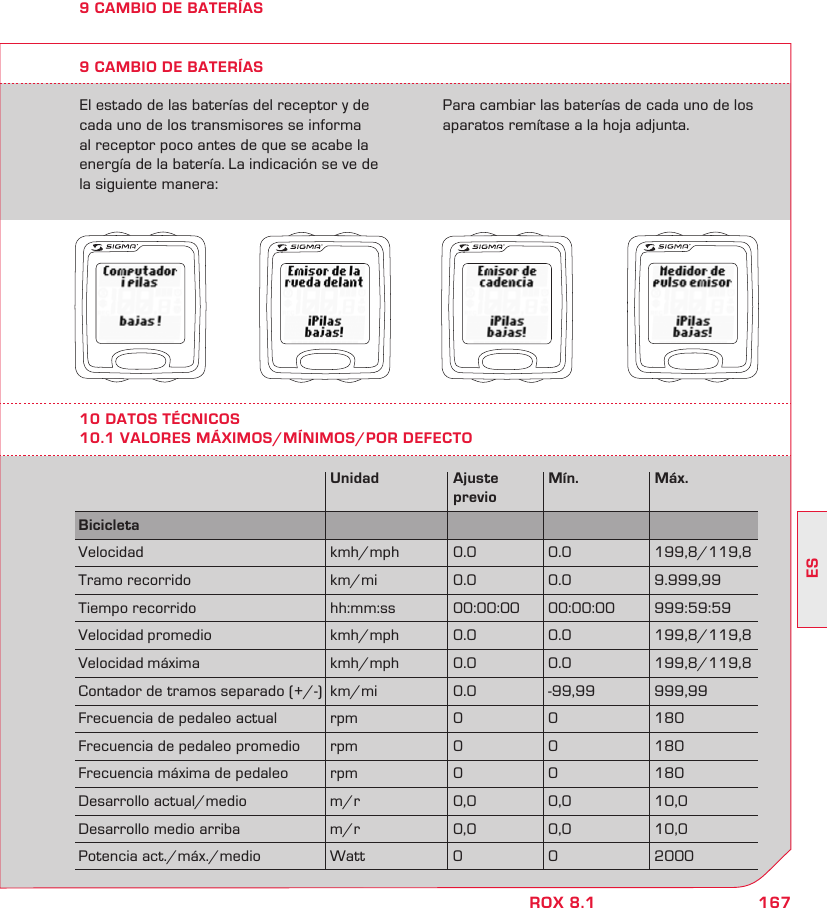

167ESROX 8.19 CAMBIO DE BATERÍASEl estado de las baterías del receptor y de cada uno de los transmisores se informa al receptor poco antes de que se acabe la energía de la batería. La indicación se ve de la siguiente manera:9 CAMBIO DE BATERÍASPara cambiar las baterías de cada uno de los aparatos remítase a la hoja adjunta.10 DATOS TÉCNICOS10.1 VALORES MÁXIMOS/MÍNIMOS/POR DEFECTO Unidad Ajuste Mín. Máx. previoBicicleta Velocidad kmh/mph 0.0 0.0 199,8/119,8Tramo recorrido km/mi 0.0 0.0 9.999,99Tiempo recorrido hh:mm:ss 00:00:00 00:00:00 999:59:59Velocidad promedio kmh/mph 0.0 0.0 199,8/119,8Velocidad máxima kmh/mph 0.0 0.0 199,8/119,8Contador de tramos separado (+/-) km/mi 0.0 -99,99 999,99Frecuencia de pedaleo actual rpm 0 0 180Frecuencia de pedaleo promedio rpm 0 0 180Frecuencia máxima de pedaleo rpm 0 0 180Desarrollo actual/medio m/r 0,0 0,0 10,0Desarrollo medio arriba m/r 0,0 0,0 10,0Potencia act./máx./medio Watt 0 0 2000

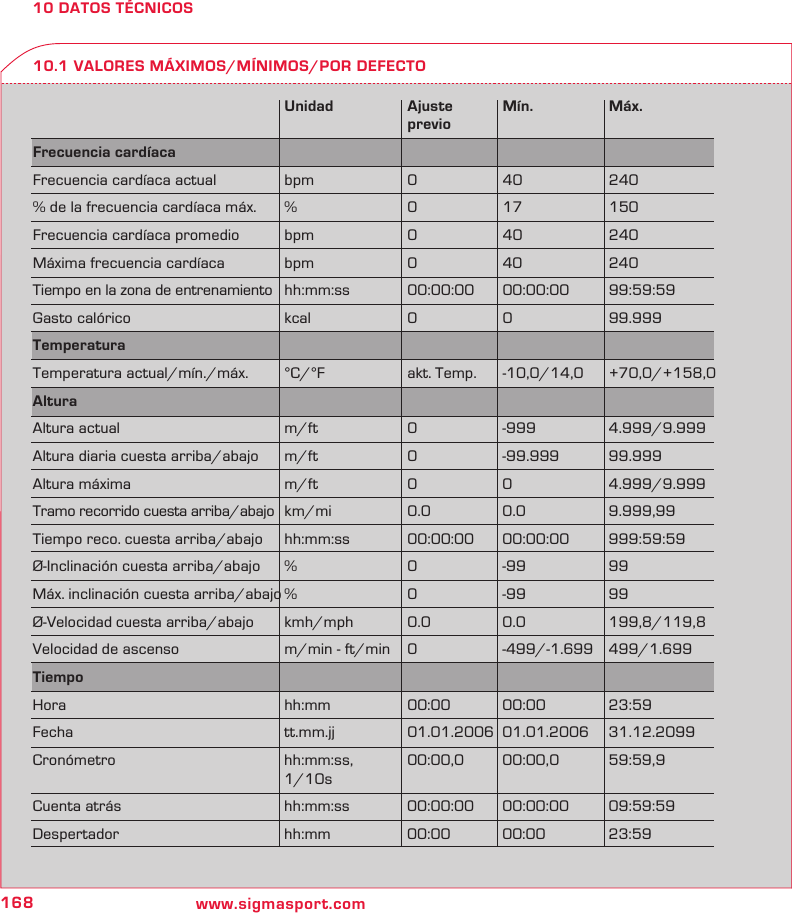

168 www.sigmasport.com10 DATOS TÉCNICOS10.1 VALORES MÁXIMOS/MÍNIMOS/POR DEFECTO Unidad Ajuste Mín. Máx. previoFrecuencia cardíaca Frecuencia cardíaca actual bpm 0 40 240% de la frecuencia cardíaca máx. % 0 17 150Frecuencia cardíaca promedio bpm 0 40 240Máxima frecuencia cardíaca bpm 0 40 240Tiempo en la zona de entrenamiento hh:mm:ss 00:00:00 00:00:00 99:59:59Gasto calórico kcal 0 0 99.999Temperatura Temperatura actual/mín./máx. °C/°F akt. Temp. -10,0/14,0 +70,0/+158,0Altura Altura actual m/ft 0 -999 4.999/9.999Altura diaria cuesta arriba/abajo m/ft 0 -99.999 99.999Altura máxima m/ft 0 0 4.999/9.999Tramo recorrido cuesta arriba/abajo km/mi 0.0 0.0 9.999,99Tiempo reco. cuesta arriba/abajo hh:mm:ss 00:00:00 00:00:00 999:59:59Ø-Inclinación cuesta arriba/abajo % 0 -99 99Máx. inclinación cuesta arriba/abajo % 0 -99 99Ø-Velocidad cuesta arriba/abajo kmh/mph 0.0 0.0 199,8/119,8Velocidad de ascenso m/min - ft/min 0 -499/-1.699 499/1.699Tiempo Hora hh:mm 00:00 00:00 23:59Fecha tt.mm.jj 01.01.2006 01.01.2006 31.12.2099Cronómetro hh:mm:ss, 00:00,0 00:00,0 59:59,9 1/10sCuenta atrás hh:mm:ss 00:00:00 00:00:00 09:59:59Despertador hh:mm 00:00 00:00 23:59

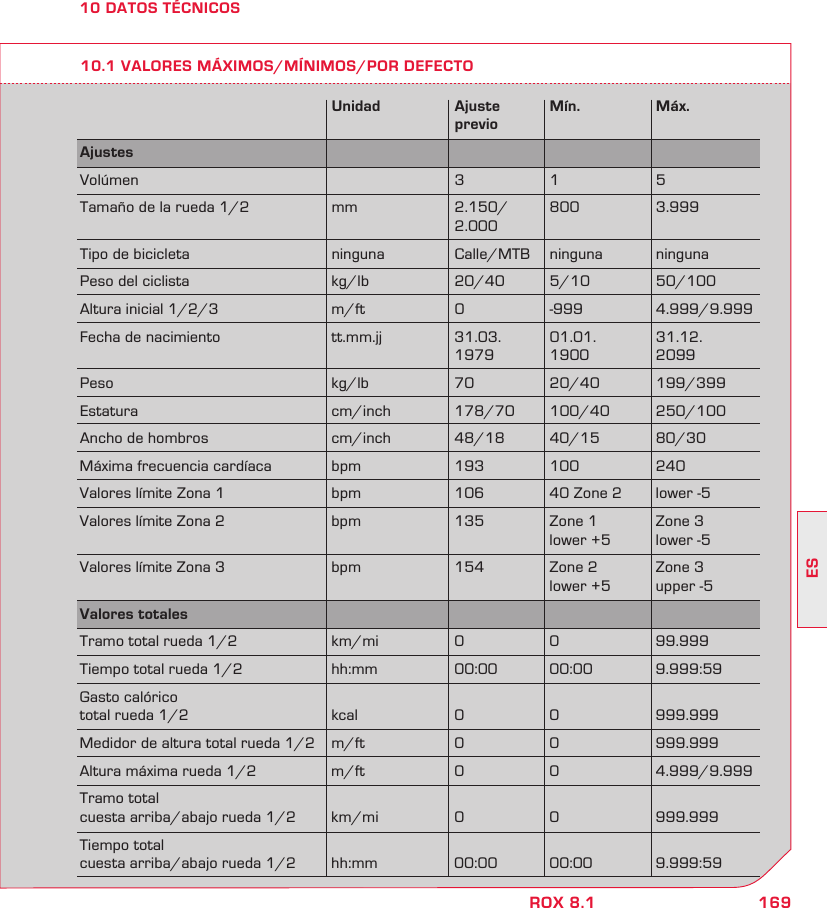

169ESROX 8.110 DATOS TÉCNICOS10.1 VALORES MÁXIMOS/MÍNIMOS/POR DEFECTO Unidad Ajuste Mín. Máx. previoAjustes Volúmen 3 1 5Tamaño de la rueda 1/2 mm 2.150/ 800 3.999 2.000Tipo de bicicleta ninguna Calle/MTB ninguna ningunaPeso del ciclista kg/lb 20/40 5/10 50/100Altura inicial 1/2/3 m/ft 0 -999 4.999/9.999Fecha de nacimiento tt.mm.jj 31.03. 01.01. 31.12. 1979 1900 2099Peso kg/lb 70 20/40 199/399Estatura cm/inch 178/70 100/40 250/100Ancho de hombros cm/inch 48/18 40/15 80/30Máxima frecuencia cardíaca bpm 193 100 240Valores límite Zona 1 bpm 106 40 Zone 2 lower -5Valores límite Zona 2 bpm 135 Zone 1 Zone 3 lower +5 lower -5Valores límite Zona 3 bpm 154 Zone 2 Zone 3 lower +5 upper -5Valores totales Tramo total rueda 1/2 km/mi 0 0 99.999Tiempo total rueda 1/2 hh:mm 00:00 00:00 9.999:59Gasto calórico total rueda 1/2 kcal 0 0 999.999Medidor de altura total rueda 1/2 m/ft 0 0 999.999Altura máxima rueda 1/2 m/ft 0 0 4.999/9.999Tramo total cuesta arriba/abajo rueda 1/2 km/mi 0 0 999.999Tiempo total cuesta arriba/abajo rueda 1/2 hh:mm 00:00 00:00 9.999:59

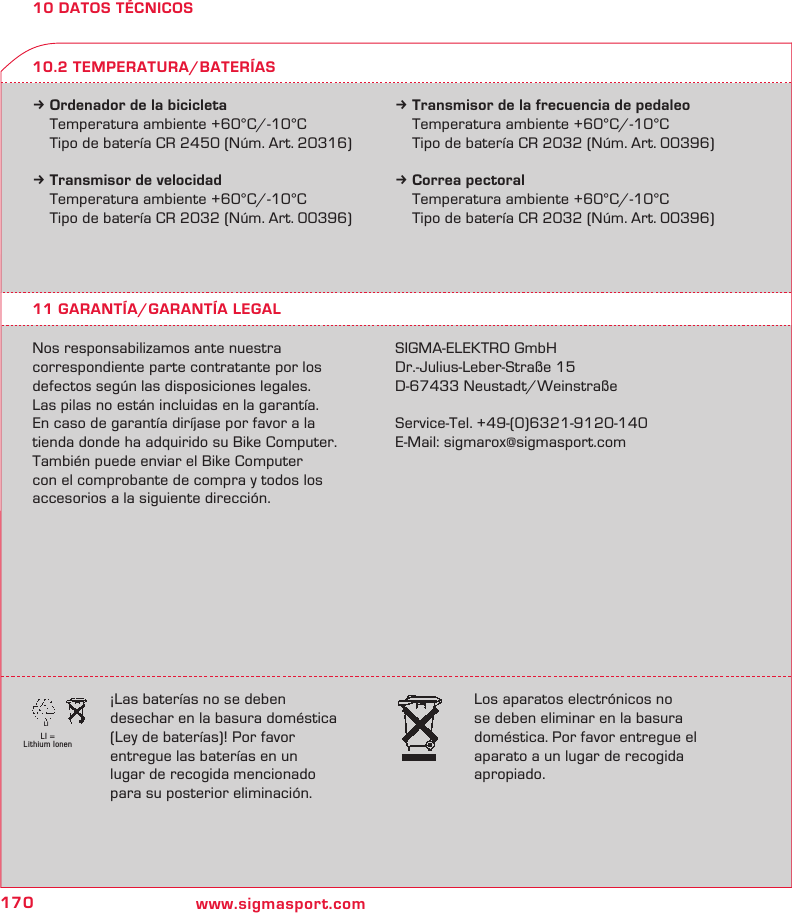

170 www.sigmasport.comLI = Lithium IonenLI10 DATOS TÉCNICOSk Ordenador de la bicicleta Temperatura ambiente +60°C/-10°C Tipo de batería CR 2450 (Núm. Art. 20316)k Transmisor de velocidad Temperatura ambiente +60°C/-10°C Tipo de batería CR 2032 (Núm. Art. 00396)k Transmisor de la frecuencia de pedaleo Temperatura ambiente +60°C/-10°C Tipo de batería CR 2032 (Núm. Art. 00396)k Correa pectoral Temperatura ambiente +60°C/-10°C Tipo de batería CR 2032 (Núm. Art. 00396)11 GARANTÍA/GARANTÍA LEGALNos responsabilizamos ante nuestra correspondiente parte contratante por los defectos según las disposiciones legales. Las pilas no están incluidas en la garantía. En caso de garantía diríjase por favor a la tienda donde ha adquirido su Bike Computer. También puede enviar el Bike Computer con el comprobante de compra y todos los accesorios a la siguiente dirección.SIGMA-ELEKTRO GmbHDr.-Julius-Leber-Straße 15D-67433 Neustadt/WeinstraßeService-Tel. +49-(0)6321-9120-140E-Mail: sigmarox@sigmasport.com10.2 TEMPERATURA/BATERÍAS¡Las baterías no se deben desechar en la basura doméstica (Ley de baterías)! Por favor entregue las baterías en un lugar de recogida mencionado para su posterior eliminación.Los aparatos electrónicos no se deben eliminar en la basura doméstica. Por favor entregue el aparato a un lugar de recogida apropiado.
171ROX 8.1NOTICEThis device complies with Part 15 of the FCC Rules and with RSS-210 of Industry Canada. Operation is subject to the following two conditions. (1) this device may not cause harmful interference, and (2) this device must accept any interference received, including interference that may cause undesired operation.Le présent appareil est conforme aux CNR d‘Industrie Canada applicables aux appareils radio exempts de licence. L‘exploitation est autorisée aux deux conditions suivantes : (1) l‘appareil ne doit pas produire de brouillage, et (2) l‘utilisateur de l‘appareil doit accepter tout brouillage radioélectrique subi, même si le brouillage est susceptible d‘en compromettre le fonctionnement.Changes or modifications made to this equipment not expressly approved by SIGMA may void the FCC authorization to operate this equipment.This Class B digital apparatus complies with Canadian ICES-003.Cet appareil numérique de la classe B est conforme à la norme NMB-003 du Canada.This equipment has been tested and found to comply with the limits for a Class B digital device, pursuant to Part 15 of the FCC Rules. These limits are designed to provide reason-able protection against harmful interference in a residential installation. This equipment generates, uses and can radiate radio frequency energy and, if not installed and used in accordance with the instructions, may cause harmful interference to radio communications. However, there is no guarantee that interference will not occur in a particular installation. If this equipment does cause harmful interference to radio or television reception, which can be determined by turning the equipment off and on, the user is encouraged to try to correct the interference by one or more of the following measures:k Reorient or relocate the receiving antenna.k Increase the separation between the equipment and receiver.k Connect the equipment into an outlet on a circuit different from that to which the receiver is connected.k Consult the dealer or an experienced technician for help.You can find the CE Declaration under: www.sigmasport.com
SIGMA-ElEktro GmbHDr.-Julius-Leber-Straße 15D-67433 Neustadt/Weinstraße Tel. + 49 (0) 63 21-9120-140Fax. + 49 (0) 63 21-9120-34E-mail: sigmarox@sigmasport.comSIGMA SPort USANorth America3487 Swenson Ave.St. Charles, IL 60174, U.S.A.Tel. +1 630 - 761-1106Fax. +1 630 - 761-1107SIGMA SPort ASIAAsia, Australia, South America, Africa10F, No.192, Zhonggong 2nd Rd., Xitun Dist., Taichung City 407, TaiwanTel. +886-4 - 2358 3070Fax. +886-4 - 2358 7830088177/2www.sigmasport.com
